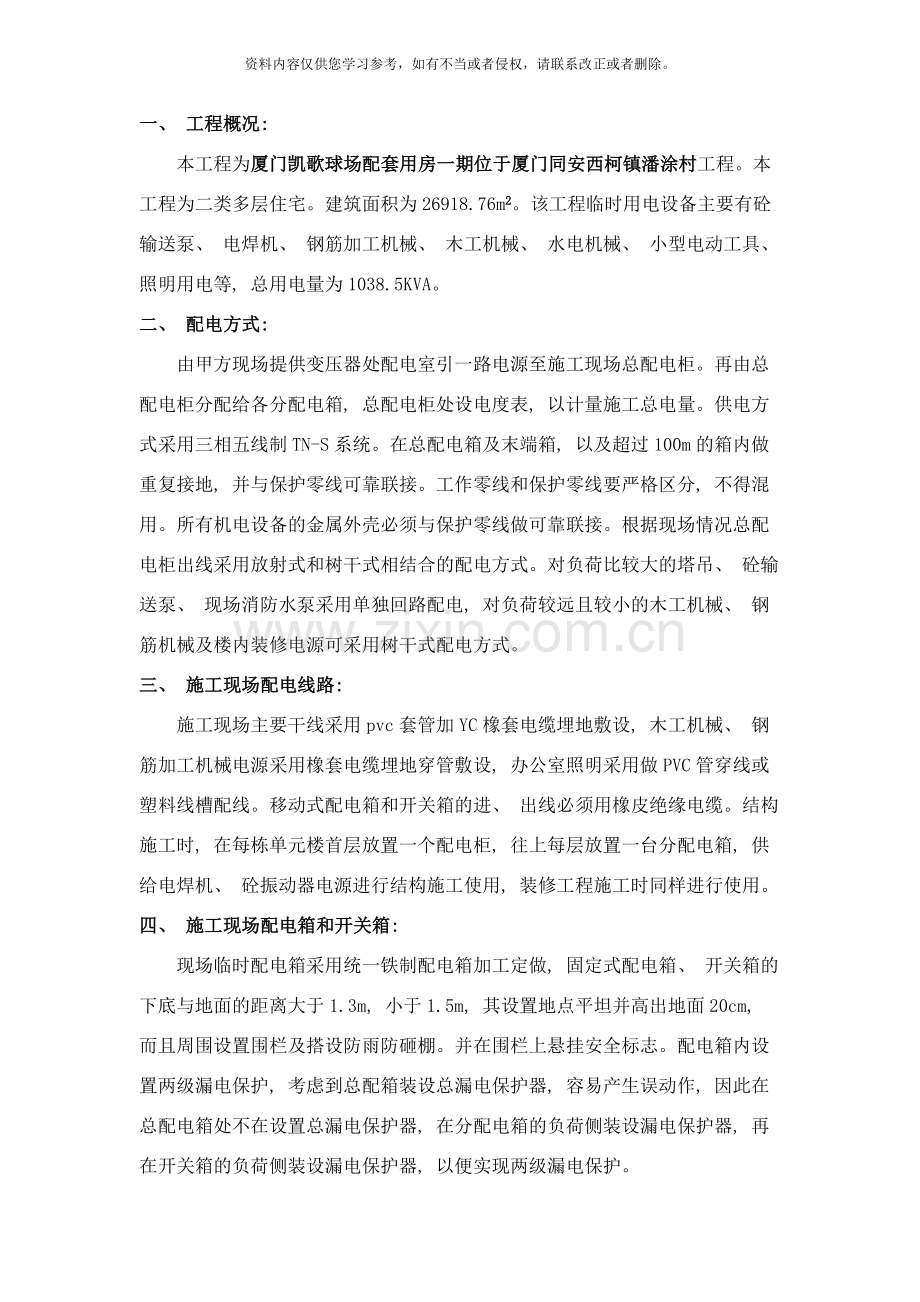

一、 工程概况:
　　本工程为厦门凯歌球场配套用房一期位于厦门同安西柯镇潘涂村工程。本工程为二类多层住宅。建筑面积为26918.76m2。该工程临时用电设备主要有砼输送泵、 电焊机、 钢筋加工机械、 木工机械、 水电机械、 小型电动工具、 照明用电等, 总用电量为1038.5KVA。
二、 配电方式:
　　由甲方现场提供变压器处配电室引一路电源至施工现场总配电柜。再由总配电柜分配给各分配电箱, 总配电柜处设电度表, 以计量施工总电量。供电方式采用三相五线制TN-S系统。在总配电箱及末端箱, 以及超过100m的箱内做重复接地, 并与保护零线可靠联接。工作零线和保护零线要严格区分, 不得混用。所有机电设备的金属外壳必须与保护零线做可靠联接。根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式。对负荷比较大的塔吊、 砼输送泵、 现场消防水泵采用单独回路配电, 对负荷较远且较小的木工机械、 钢筋机械及楼内装修电源可采用树干式配电方式。
三、 施工现场配电线路:
　　施工现场主要干线采用pvc套管加YC橡套电缆埋地敷设, 木工机械、 钢筋加工机械电源采用橡套电缆埋地穿管敷设, 办公室照明采用做PVC管穿线或塑料线槽配线。移动式配电箱和开关箱的进、 出线必须用橡皮绝缘电缆。结构施工时, 在每栋单元楼首层放置一个配电柜, 往上每层放置一台分配电箱, 供给电焊机、 砼振动器电源进行结构施工使用, 装修工程施工时同样进行使用。
四、 施工现场配电箱和开关箱:
　　现场临时配电箱采用统一铁制配电箱加工定做, 固定式配电箱、 开关箱的下底与地面的距离大于1.3m, 小于1.5m, 其设置地点平坦并高出地面20cm, 而且周围设置围栏及搭设防雨防砸棚。并在围栏上悬挂安全标志。配电箱内设置两级漏电保护, 考虑到总配箱装设总漏电保护器, 容易产生误动作, 因此在总配电箱处不在设置总漏电保护器, 在分配电箱的负荷侧装设漏电保护器, 再在开关箱的负荷侧装设漏电保护器, 以便实现两级漏电保护。
五、 现场照明:
在每台塔吊上装设两台镝灯供结构施工照明, 现场模板区、 加工棚、 砂石料场采用碘钨灯或汞灯做照明。楼内装修照明采用220V照明,
六、 现场防雷保护:
　　利用建筑工程的防雷接地与施工现场和临时生活区, 高度在20m以上的井字架、 脚手架及塔吊连接一体做好防雷保护。
七、 施工用电负荷计算:
现场施工主要机械设备( 用电量统计表)
序号
机械或设备名称
型号规格
数量
额定率(KW)
总功率(KW)
1
施工电梯
SCD100/100
20
7.5×1

2
砂浆搅拌机
ZH-200
20
2.8×1

3
平板振动器
HZ-T
40
1.5×2

4
插入式振动棒
NW-60
5
1.1×4

5
钢筋切割机
QJ40-1
5
3×1

6
钢筋弯曲机
GW40
10
7.5×1

7
电焊机
AX1-165
8
14×3

8
钢筋拉直机
JJK-1
5
7.0×1

9
木工锯台
MJ225
10
2.2×2

10

11

12

13

14

15

16

电动机合计功率: ΣP1=312KW
电焊机合计容量: ΣP2=587.6KVA
需要系数K1=0.6, K2=0.6。安全系数取1.05, COSφ取0.75
现场照明用电取总用电量的10%
Sj=1.05×(K1·P1/COSφ＋K2P2)×1.1=569KVA
根据负荷计算,请甲方在现场提供一台500KVA的变压器。
八、 现场安全技术档案:
1.现场临时用电施工组织设计;
2. 现场临时用电设计变更单;
3. 现场临时用电技术交底记录;
4. 现场临时用电工程检查验收记录;
5. 施工现场电气设备调试记录;
6. 现场临时用电接地电阻记录;
7. 现场临时用绝缘电阻记录;
8. 现场临时用电漏电保护器检测记录;
9.现场临时用电定期检查记录;
10. 现场临时用电复查验收记录;
11.现场临时用电巡视维修记录;
12.雨期电气安全及防雷技术措施;
13.电气火灾应急救援预案;
14.触电事故应急救援预案。
九、 安全用电措施及电气防火措施:
( 一) 安全用电措施
1．技术措施
①施工现场供电采用TN-S接零保护系统, 保护零线应与工作零线分开单独使用, 杜绝混用。PE线在总配电箱处做一组重复接地, 接地电阻不大于10Ω。PE线不能加设开关及熔断器, 所有电气设备的金属外壳必须与PE线做可靠电气连接, 不能一部分接零, 一部分接地。
②施工现场的配电箱和开关箱应配置两级漏电保护, 并选用电流动作型, 漏电动作电流不大于30mA, 额定漏电动作时间应不大于0.1S。潮湿及手持工具末级漏电动作电流应不大于是15mA。
③配电箱实行一机一闸, 并应有过载、 短路、 及断路保护功能。
④配电箱内设备必须完好无损, 安装牢固, 导线接头包扎严密, 绝缘良好, 电源线进箱处做固定。箱内分路应标注明确。箱门内侧应标有单线系统, 箱门应配锁, 并由专人负责。配电箱周围不能有杂物。
⑤地下室及潮湿场所应采用安全电压36V或24V照明。碘钨灯用铁架的应做好保护接零, 所有220V灯具都应使用单极漏电保护开关。
⑥电动建筑机械和手持电动工具使用需符合JCJ46-88第八章的有关要求。
⑦对分类用电人员进行安全基本知识培训, 并做好安全技术交底。
⑧电气设备, 配电系统要定期检查, 做好记录。线路检修时, 实行工作票制, 由专业电工检修设专人统一组织, 统一指挥。
2．组织措施
①建立安全检查制度。包括内容: 接地电阻、 电气设备绝缘、 漏电保护器动作灵敏度等, 用电设备是否安全可行并做好检测记录。
②建立临时用电施工组织设计的编制, 审批验收制度。
③建立技术交底, 履行交底人与交被交底人的签字手续, 写明交底日期。
④建立维修制度, 做好维修工作日志, 内容应详细, 记载时间、 内容及处结果, 并有维修人员及验收人员签字。
⑤建立拆除制度不用的闸箱设备随时拆除。
⑥建立安全用电责任制, 落实到人。
⑦持证上岗, 禁止非电工无证上岗。
⑧进行专业培训, 提高电气工作人员的技术职责。
( 二) 电气防火措施
1．技术措施
合理配制各种电气设备的保护装置, 对用电设备过载、 短路、 进行可靠的保护。
电气设备集中场所应配置灭火器材, 电气设备周围严禁烟火。
配电箱、 电气设备周围不准堆放易燃、 易爆物品, 不准使用火源。
电气焊时, 周围严禁有易燃易爆物品、 乙炔瓶、 氧气瓶和焊点三者距离要符合规范要求。
定期检测电气设备的绝缘程度。
严禁不经批准使用电炉。
2.组织措施
建立易燃易爆场所管理制度。
建立电气防火教育制度提高各类用电人员电气防火的自学性。
建立电气防火责任制, 加强电气防火重点场所烟火管制。
建立电气防火检查制度发现问题及时处理。
强化电气防火领导体制, 建立电气防火队伍。
十、 雨季临时用电措施
雨季时要对用电设备增加巡视次数。
②下雨时要将配电箱箱门关好, 防止进水。
③雨后要对所有用电设备进行绝缘摇测合格后方可使用。
