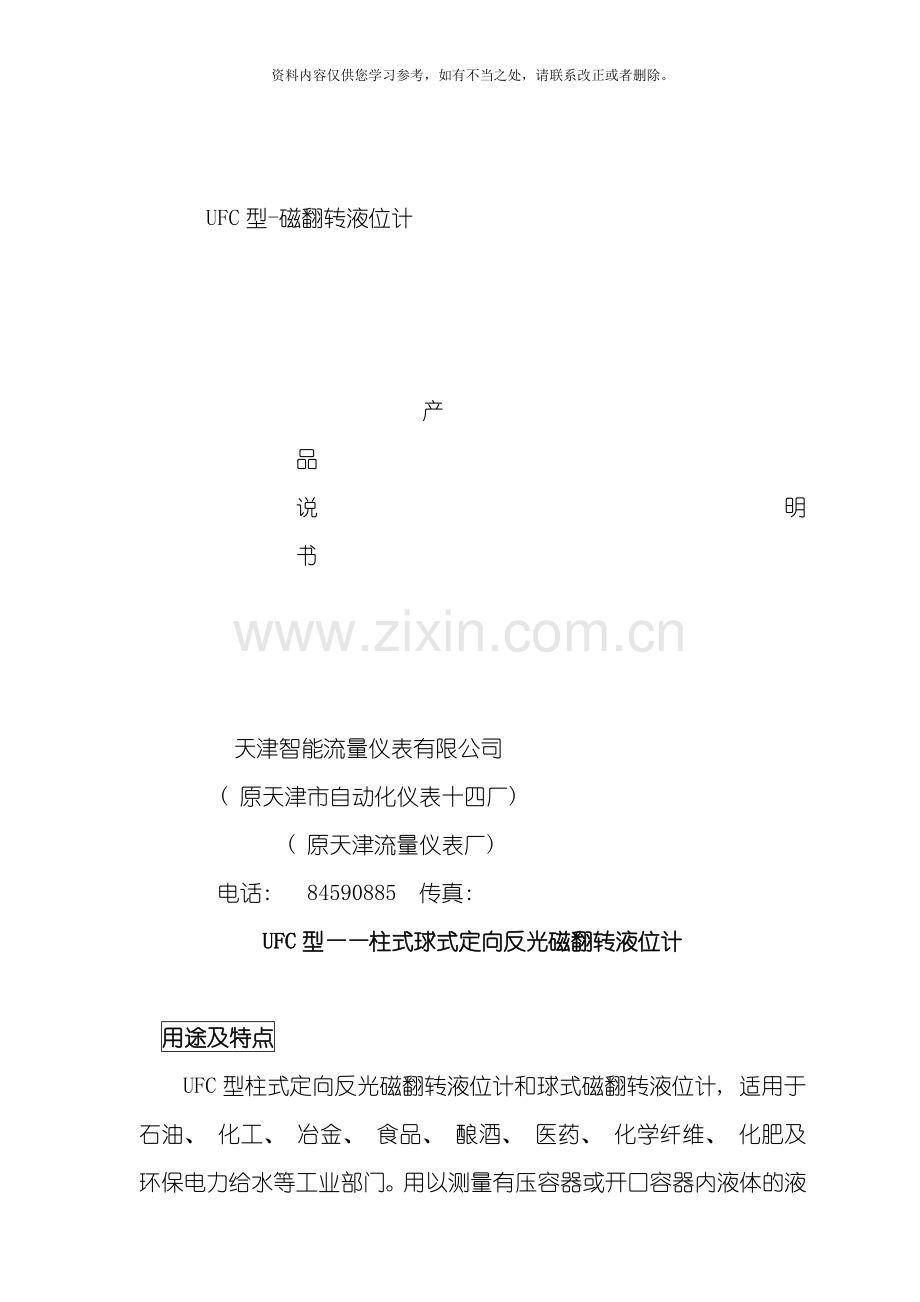

UFC型-磁翻转液位计
产
品
说 明 书
天津智能流量仪表有限公司
( 原天津市自动化仪表十四厂)
( 原天津流量仪表厂)
电话: 84590885 传真:
UFC型——柱式球式定向反光磁翻转液位计
用途及特点
UFC型柱式定向反光磁翻转液位计和球式磁翻转液位计, 适用于石油、 化工、 冶金、 食品、 酿酒、 医药、 化学纤维、 化肥及环保电力给水等工业部门。用以测量有压容器或开口容器内液体的液位, 液位计可就地直接指示液位亦可附加液位极限报警器和远传, 实现远距离液位报警和监控。
本液位计还具有能测量腐蚀性介质及高工作压力下的液位和常温下流动性差及两种不同比重液体介面的特点, 根据用户要求采用防腐金属材料或非金属材料制作的防腐型液位计及测量常温下流动性差而制作的带有蒸气加热的液位计和高压型液位计。特别是UFC型柱式定向反光磁翻转液位计, 它有测量精度高, 磁效应高, 翻转灵活, 红、 白两色不退色, 适宜在光线暗的场所应用, 夜间可观察等特点。
本液位计结构简单维修方便, 一般都采用不锈钢1Cr18Ni9Ti材料及各种耐腐材料, 本液位计被测介质与指示系统是分离的, 具有良好的密闭性。仪表指示为红白两色的反光柱与球和以厘米、 分米、 米为单位的刻度指示盘, 指示明显醒目是本液位计独自特点。
工作原理

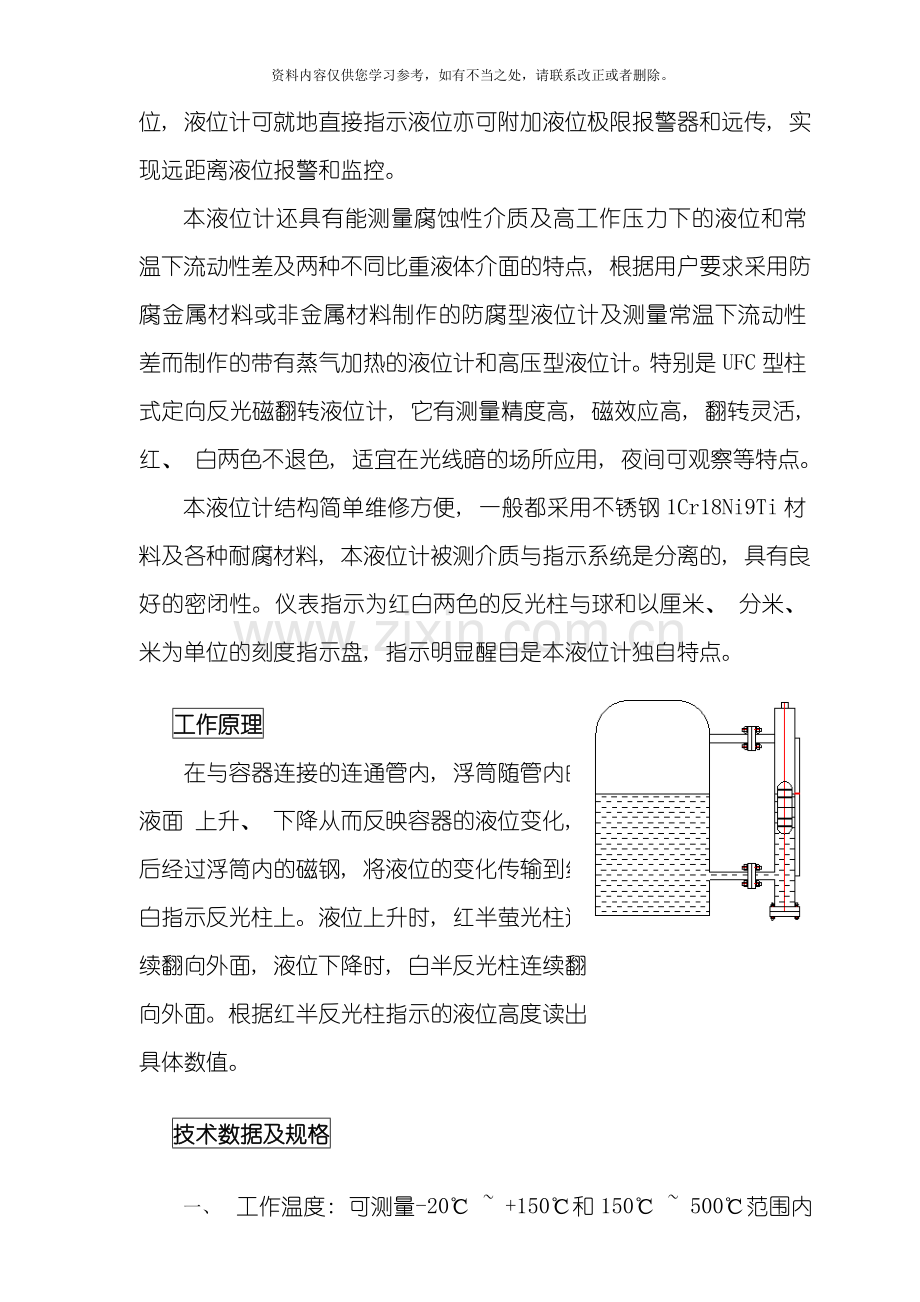

在与容器连接的连通管内, 浮筒随管内的
液面 上升、 下降从而反映容器的液位变化, 然
后经过浮筒内的磁钢, 将液位的变化传输到红、
白指示反光柱上。液位上升时, 红半萤光柱连
续翻向外面, 液位下降时, 白半反光柱连续翻
向外面。根据红半反光柱指示的液位高度读出
具体数值。
技术数据及规格
一、 工作温度: 可测量-20℃ ~ +150℃和150℃ ~ 500℃范围内各种液体。
工作温度在-20℃ ~ -80℃范围内, 可选用保温夹套抽真空型
二、 介质粘度: ≤0.04Pa゜S
介质粘度大, 但加温后可降低粘度的可考虑使用带蒸气加热套型或电热带型液位计。
三、 防腐型液位计根据用户要求可采用聚氯乙烯PVC或玻璃钢及ABS工程塑料或无磁性的各种金属材料。
四、 介质比重应大于等于0.5g/cm3,小于等于2g/cm3。当介质比重范围高于2g/cm3或低于0.5g/cm3时用户可提出协商解决。
五、 工作压力: 普通0-2.45Mpa; 高压2.45-9.6MPa用户应在订货时提供工作压力。
六、 带蒸气加热套型液位计的加热套, 可承受压力≤0.6Mpa。
七、 该液位计还能够测量两种不同介质比重液体的介面。
八、 我厂还能够根据用户要求订做锅炉专用液面计。( 红绿两色显示)
九、 PZC系列( 普通型) 液位报警传感器
( 一) 上下限报警传感器
( 二) 液位传感器
FZC系列( 防爆型) 防爆等级: ExdⅡBT6液位报警传感器
( 一) 上下限报警传感器
( 二) 液位传感器
名称
测量范围
mm
工作压力Mpa
介质比重g/cm3
工作温度℃
测量精度mm
备注
球式
柱式
球或柱式
普通型
侧装型
300-5000
0-2.45
0.5-2
0-150
500以下为±10
以下为±10
5000以下为±10
500以下为±5
5000以下为±5
可订做介面计
球或柱式
普通型
顶装式
300-5000
0-2.45
0.65-2
0-150
球或柱式
加热套型
侧装式
300-5000
0-2.45
0.5-2
-20-150
球或柱式
防腐型
侧装式
顶装式
300-5000
0-0.9
0.5-2
0-100
可订做介面计
300-5000
0-0.9
0.65-2
0-100
可订做介面计
球或柱式
耐高压型
侧装式
顶装式
300-5000
2.45-9.6
0.75-2
0-150
300-5000
2.45-9.6
0.75-2
0-150
柱
式
高温型
侧装式
顶装式
300-5000
0-2.45
0.5-2
150-500
300-5000
0-2.45
0.65-2
150-500
柱式
高温型
高压型
侧装式
300-5000
2.45-9.6
0.75-2
150-500
安装方法及尺寸
L1为上下安装连接管的
中心孔距( mm)
300-5000
5000以上另议
1、 侧装式法兰尺寸:
见图示。标准: GB9119.10-88
凸面法兰PN2.5Mpa; DN25
也可按用户要求订做部标或非标 侧装式安装法兰
2、 顶装式法兰尺寸:
见图示。标准: GB9119.8-88
凸面法兰PN1.6Mpa ; DN100
L2尺寸根据比重大小留量。( 比重2-0.5, 留量200-1000mm)
顶装式安装法兰
L总为总插入深度, L1为罐内深度即满量程, 盲区大小根据比重大小, 插入深度而定( 比重0.5-2 g/cm3,盲区200-1000mm) 如用户需要满量程显示, 可在罐底预留浮筒导向管沉槽或沉管, 沉槽尺寸由我厂技术人员提供。
安装法兰标准
1．对普通型侧装式二个安装法兰是按GB9119.8-88要求DN25, PN2.5Mpa设计的, 如用户安装需要其它尺寸在要订货时提出。
2．对普通型顶装式安装法兰按GB9119.8-88要求DN100, PN1.6Mpa设计, 如用户需要其它尺寸可在订货时提出。
3．防腐型的侧装式和顶装式的安装法兰尺寸与普通型的基本一样, 也可根据用户提出的尺寸加工。
4．耐高压侧装安装法兰尺寸按国标GB9123.20-88凹凸法兰DN25, PN5Mpa或GB9123.21-88凹凸法兰DN25, PN10Mpa加工。
5．带蒸气加热套型液位计的安装法兰同普通型侧装式法兰尺寸, 加热套外径Ф76, 加热套接头为G1/2″内螺纹接头。
辅助设备
l 排气接口: 为避免在仪表使用时造成假液位而安装, 也可安装排气阀门, 接口尺寸为1/2″内螺纹。
l 排出接口: 为在仪表使用过程中放空、 取样、 排污、 清洗方便: 也可安装其它阀门, 接口尺寸为1/2″内螺纹。
l 上下限位报警装置: 是为了对液面上下极限位置进行监控。
l 加热冷却装置: 在低或高温条件下使用液位计时, 通入蒸气或冷却水达到调节介质的流动性能和温度作用。
l 保温夹套抽真空: 可实现高低温保温。
l URG——B系列磁翻转液位传感器、 变送器、 显示仪, 可实现液位远传指示, 自动控制和声光报警, 可在显示仪上设置任意两点为上下限报警点。
加热套型 保温夹套抽真空型
保温套管尺寸: 1/2"管螺纹
加热冷却介质压力: ≤0.6Mpa
安装使用与维修
1．液位计安装时, 不允许有焊渣、 石块、 铁屑等杂物进入测量管内, 液位计必须垂直安装, 经过法兰或管件与容器连接。
2．侧装型液位计与容器的上下连接管之间均应设阀门, 以便于仪表的维护检修。
3．侧装型液位计上下连接法兰的中心距为测量范围。
4．如被测介质含有杂质、 沉淀物时, 液位计要定期进行清洗。清洗时关闭上下阀门, 打开排污阀及排气口处封堵, 将测量管内残液放净后, 即可打开下密封法兰, 取出浮筒进行清洗。
5．浮筒清洗时不能用力敲打、 明火烘烤, 以防浮筒变形及浮筒内磁钢退磁。
6．清洗后安装浮筒时注意: 有磁性部位在浮筒上方, 请勿倒置。
7．在使用过程中, 若指示球或柱翻转不正常, 可用磁铁在表盘处上下移动修正。
8．液位计投入运行时, 应先缓慢打开上阀门, 然后慢慢打开下阀门, 避免容器内受介质快速进入测量管内, 浮筒突然受压变形而损坏。
9．浮筒不参加设备及测量管的耐压试验, 浮筒的耐压试验应单独进行。测量管做耐压试验时, 应将浮筒取出。被测容器做耐压试验时, 应关闭液位上下连接阀门。
订货须知
1．用户须提供被测介质的名称、 比重、 工作压力、 工作温度、 连接法兰标准或尺寸, 是否需要配带法兰, 如果其它方面有特殊要求, 双方可共同协商解决。
2．用户如需由生产厂家为液位计配备阀门, 可在订货时提出。
3．液位计的安装法兰一般为碳钢材料, 如需要配不锈钢法兰, 可在订货时提出。
4．如用户需要液位计的显示作参考计量之用, 用户自行提供计量数据和标度尺寸在要订货时提出。
5．用户如需为液位计配报警器和普通型、 防爆型液位报警传感器可在订货时提出, 液位报警传感器分上下限液位报警传感器和液位传感器。
6．用户如选用顶装式液位计时应准确地提供插入深度及数据。
7．可按用户需要生产订做各种特殊型式的液位计( 如顶顶式、 侧顶式、 下顶侧装式等) 。
8．如用户需要介面计, 必须提供准确的两种介质的名称和介质比重, 两种介质比重之差不得小于0.15g/cm3。
9．用户如需为液位计配URG——B型系列液位传感器、 变送器及显示仪可在订货时提出。
URG-B型系列液位传感器( 变送器)
概述
URG-B型系列液位传感器、 变送器, 为本质安全防爆型, 防爆标志为ibⅡCT4。它与JHA-B型安全栅及LS-2型智能液位仪( 或计算机系统等) 组成本安型防爆液位测量系统。由于传感器与液体介质非直接接触, 抗腐蚀性能强, 结构简单、 安装、 调整、 检修方便等特点。适用于石油、 化工、 冶金、 食品、 酿酒、 医药、 化学纤维、 化肥、 环保、 电力等部门。用以测量容器内液体液位, 以实现远距离信号传输及监控配套设备。
本传感器根据GB3836.4-83《爆炸环境用防爆电气设备》的有关规定设计, 适用于工厂中含有C级T4组及其以下的爆炸性气体混合物的场所, 并取得国家指定的检验单位颁发的”防爆合格证”, 其合格证编号为”CE00 ”。
工作原理
URG-B型系列液位传感器( 变送器) 与UFC系列柱式磁翻转液位计相配套, 将液位的变化转换成电信号输出, 以实现液位的远传控制和数字显示。
工作原理: 当容器中液位发生变化时, 液位计中磁浮子随液位同步移动, 其磁力同时使液位传感器中的干簧管吸合或断开, 从而使传感器内电阻值呈线性变化, 实现了经过检测电阻值的大小来检测液位的高低。变送器将该电阻信号转换为4-20mA信号输出。
技术参数
1、 测量范围: 350 ~ 6000mm, 用户可根据实际需要确定, 在订货时说明。
2、 精确度: ±5mm; ±10mm
3、 输出信号:
a. 电阻信号输出
b. 4-20mA 二线制24V 负载电阻 600Ω
4. 工作环境
a. 温度: -20 ~ 55℃
b. 相对湿度: 90%
c. 大气压力: 86Kpa~106Kpa
5. 工作磁感应强度: 10~20MT(无环境磁现象)
6、 防护等级: IP65
7、 防爆标志: ibⅡCT4 合格证编号: CE062103
产品型号
产品型号规定为: URG — ×××× □
U R G □ — ×××× □
无标志: 表示普通型
型式
B: 防爆型
液位
传感器
检测元件为电阻
测量范围
表示传感器类型
R: 表示电阻信号输出
I: 表示电流信号输出
系统连接
安全区 危险区
安全栅
液位传感器
二次仪表
使用与安装
一、 安装
1、 传感器与二次仪表之间连线电缆不能与高压交流电线同路敷设应单独布线, 电缆可采用屏蔽二芯电缆, 芯线面积应大于0.8mm2。
2、 传感器上的红色零位标记, 应与液位计零位指示柱处在同一水平线上。
3、 传感器安装应紧贴液位计表体, 安装调整好后, 应用固定箍紧固, 不能松动。
二、 传感器、 变送器输出接线与调整
1、 电阻信号传感器接线如下图所示, 只需将连接电缆接至传感器的两个接线端子即可。
2、 电流信号变送器接线与调整
旋开变送器两侧端盖, 其一侧如图一所示电路板结构简图, 其中两个电位器用以调节电流输出的零点及量程满度; 另一侧如图二所示为输出端子。
若需调整工作零点, 则移动磁浮子到零位, 调节零点电位器使其输出为4mA。
若需调整上限满度液位, 则移动磁浮子到所需测量之最高点, 调整满度电位器为20mA即可。
该项调整出厂前已调整好, 用户一般无须再动。
mA
图一 图二
UFK - 浮球式远传液位计及液位开关
简图
工作原理
UFK-浮球式远传液位计及液位开关是由浮球内的磁场与液位传感器中的磁敏元件相互作用来反应液位高低变化的。如图所示, 当容器中浮球随着液位发生变化时, 其磁力同时使液位传感器中的磁敏元件同步变化, 并将其转换为二线制4-20mA标准信号输出, 以满足不同用户的需求。
UFK-浮球式远传液位计及液位开关也能够按用户要求制做成液位开关。它能够在液位传感器内安装若干个磁敏元件, 即可输出若干个开关信号( 电信号) , 实现用户控制液位的目的。
技术数据及规格
名称
测量范围mm
工作压力Mpa
介质比重g/cm3
工作温度℃
测量精度mm
备注
普通型
300-6000
0-1.6
0.6-20
0-80
±5;±10
安装法兰按GB9119.8-88,DN100,PN1.6Mpa设计, 如用户需要其它标准可在定货时提出。
PZC系列( 普通型)
FZC系列( 防爆型)
液位报警传感器
一、 PZC系列磁式液位报警传感器
PZC系列磁式液位、 报警传感器为普通型液位、 报警传感装置, 本产品一般用于石油、 化工、 医药、 锅炉、 造纸、 食品、 冶金等行业无爆炸混合物场合容器液位显示及报警。
结构概述
本产品采用优质铝型材为基体, 由磁传感器件、 连接器件、 卡簧等器组成。
连接器件
液位传感器
⊕
卡 簧
⊕
液
位
计
管
体
A
工作环境
1．环境温度: -10 ~ +40℃
2．相对湿度: <85%( 25℃时)
3．大气压力: <1.6Mpa
4．工作位置: 应避免非激励磁场影响
规格型号
铝
合
金
材料
PZC-L-a-y
液位传感器
PZC-L-b-x
下限报警传感器
PZC-L-c-x
上限报警传感器
型号含义
PZC——L(B)—— X——X
性能: X瞬间
Y保持
功能用途: a 液位传感器
b 下限报警传感器
c下限报警传感器
材料: L 铝
B 不锈钢
普通型磁式液位报警传感器
性能说明: 当液位计内浮筒( 浮筒里有磁钢) 到达液位传感器位置, 传感器磁控开关接通, 如磁控开关为瞬间型, 浮筒上升或下降离开传感器时, 磁控开关即刻断开, 如磁控开关断开。
二、 FZC系列防爆型磁式液位报警传感器
FZC系列防爆型磁式液位报警传感器是按GB3836-83《爆炸性环境用防爆电气设备》设计制造, 本产品适用于石油、 化工、 制药等行业中具有爆炸性混合物危险所容器液位显示及报警之用。
防爆标志: ExdⅡBT6
合格证号: CE940142
结构概述:
本产品采用ZL102优质铝合金或无磁不锈钢制成。结构由柱体、 磁传感器件、 紧固件及密封件组成。啮合齿数不少于6齿。密封件采用邵尔氏硬度为45 ~ 55度的氯丁橡胶。其它紧固件及卡簧等均为无磁不锈钢材料等制成。
外形尺寸
工作环境
1．环境温度: -25 ~ +55℃
2．相对湿度: ≤98%( +40℃时)
3．大气压力: ≤1.6Mpa
4. 有轻微腐蚀性气体和蒸气地方
5．工作位置: 应避免非激励磁场影响
6．周围介质仅在事故情况下, 才会含有B级T6组及其以下爆炸混合物
7．工作电压为6V、 工作电流10Ma
规格型号
铝合金材料
FZC-L-a-y
液位传感器
FZC-L-b-x
下限报警传感器
FZC-L-c-x
上限报警传感器
不锈钢材料
FZC-B-a-y
液位传感器
FZC-B-b-x
下限报警传感器
FZC-B-c-x
上限报警传感器
型号含义
FZC——L(B)—— X——X
性能: X瞬间
Y保持
功能用途: a 液位传感器
b 下限报警传感器
c下限报警传感器
材料: L 铝
B 不锈钢
防爆型磁式液位报警传感器
