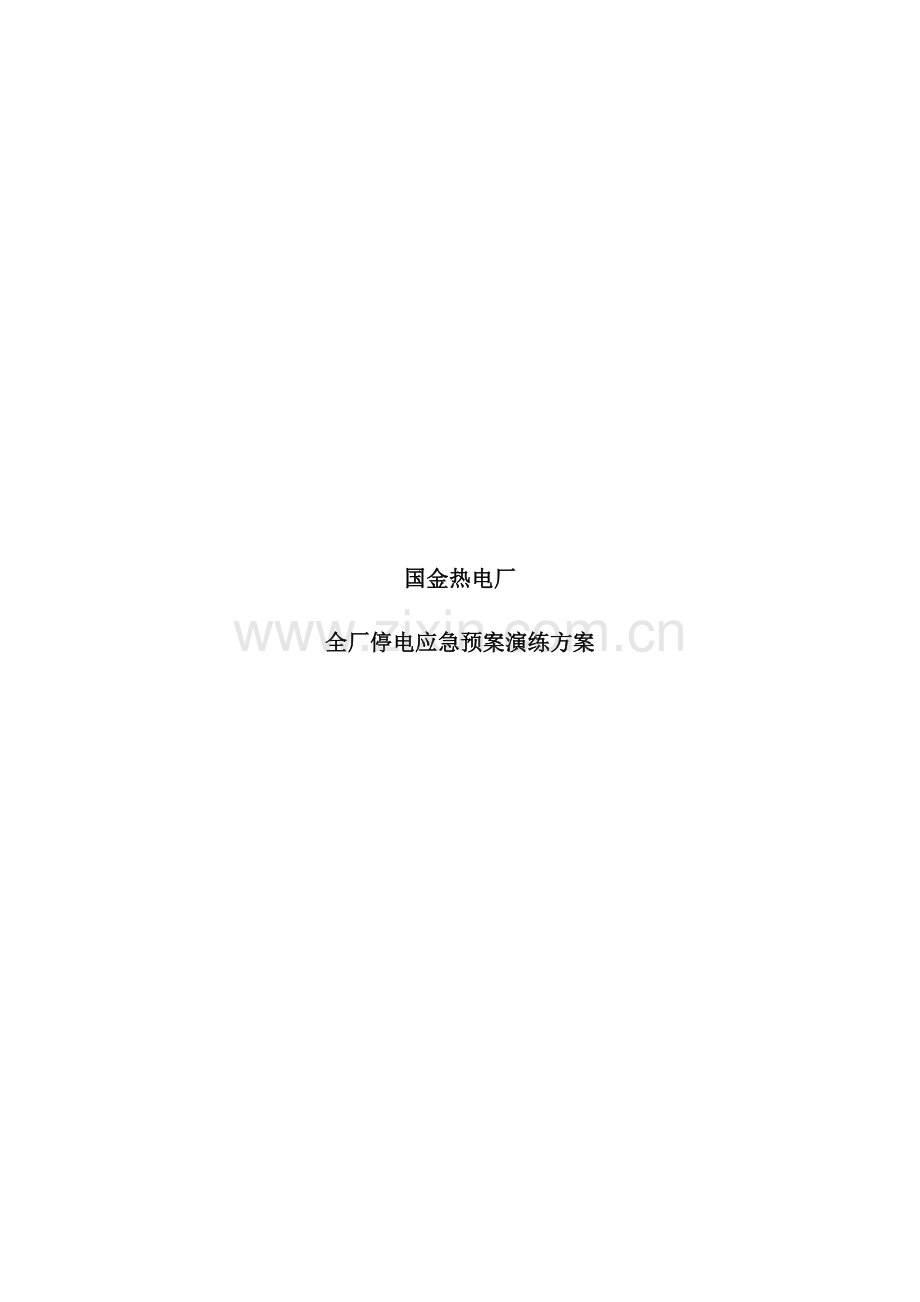

国金热电厂
全厂停电应急预案演练方案

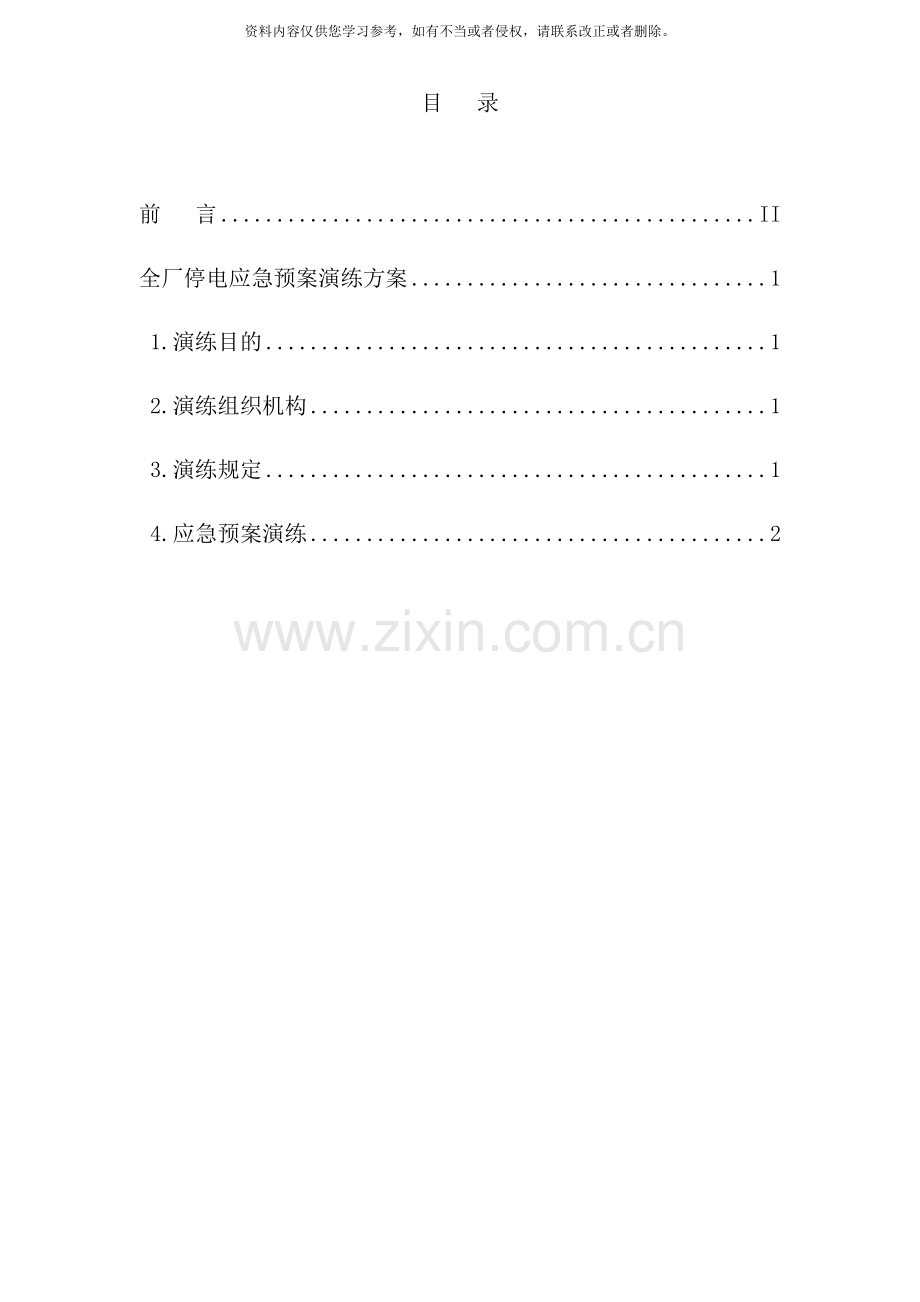

目 录

前 言 II
全厂停电应急预案演练方案 1
1.演练目的 1
2.演练组织机构 1
3.演练规定 1
4.应急预案演练 2

前 言

本标准的起草符合GB/T 1.1— 给出的规则。
本标准依据《中华人民共和国安全生产法》、 《电力突发事件应急演练导则》、 《山西晋能集团有限公司生产安全事故综合应急预案》、 《生产安全事故应急预案管理办法》、 山西国金电力有限公司《全厂停电事故应急预案》及《电力突发事件应急演练导则》编制。
本标准起草单位: 山西国金电力有限公司发电运行部。
本标准起草人: 刘峰毅
本标准审核:
本标准批准:

金文II线跳闸全厂停电应急预案演练方案

1.演练目的
当前我厂220KV出线为单条线路, 双机运行期间, 当金文II线跳闸全厂失电时, 为了有效地控制紧急事件的发生和发展, 并尽快消除事故对人身和设备的威胁, 将损失减小到最低程度。同时检验部门应急管理系统应对突发事件的应急响应速度和能力, 以及部门各岗位人员的应急处理能力, 特组织本次应急预案演练。
经过应急预案演练来检验部门及当班运行人员是否能在第一时间对发生的事故采取科学、 快速、 及时的应对措施, 准确、 有效的抑制事故的发展, 减少事故的损失, 安全停机并尽快恢复机组的正常运行。同时检验部门各级人员之间的协调配合能力, 使部门全体人员在事故处理的过程中能够密切配合, 提高部门和运行人员对事故的应急处理能力。
2、 演练组织机构
2.1 演练领导组
组 长: 郝桂生
副组长: 宋海峰
成 员: 杜汉卿、 刘峰毅、 张翔
2.2 参演人员: 运行χ值全体人员
2.3 中调模拟人: χχ
2.4 演练时间: ×月××日××时××分
3、 演练规定
3.1 演练过程不得影响机组正常运行, 确保机组安全、 稳定运行。
3.2 严格区分运行系统和演练系统, 并有专人负责。
3.3 演练时必须统一指挥, 严格执行发令、 复诵、 汇报、 记录制度, 使用统一的调度术语和操作术语, 严格执行调度规程及相关操作规定, 严防违规操作、 误操作。
3.4 演练过程中, 如果电网或机组发生故障或者异常, 应汇报演练组长, 决定是否中断演练。
3.5 演练观摩人员不得进入演练区域、 不得大声喧哗、 不得提醒被演练人员进行事故处理。
3.6 实习人员不得参与演练。
3.7 演练结束后认真做好演习总结。
4、 应急预案演练
4.1 演练准备阶段
4.1.1 参演人员全部到场
4.1.2 领导讲话
4.1.3 介绍事故前运行方式及天气情况
4.1.4 宣布演练开始
4.2 演练进程
4.3 演练结束
4.3.1 宣布演练结束
4.3.2 领导讲话
4.3.3 演练总结

序号、 时间
一、 演练准备阶段
( 1)
χχ: χχ
【事件】清点参演人员到场情况
【事件汇报】1、 检查通讯系统
2、 χχχ: 现在请演练班组报告演练准备情况
演练班组: 我是运行χ值值长χχχ, 现在所有参演人员都已到场位, 准备工作已就绪, 具备参加应急预案演练条件, 报告完毕。
( 2)
χχ: χχ
【事件】领导讲话
( 3)
χχ: χχ
【事件】χχχ介绍应急预案演练前运行情况
1、 220KV系统的运行方式
220KV系统是正常运行方式: 220KV系统东、 西母并列运行, 母联开关200及其两侧刀闸200-东、 200-西在合位, 金文Ⅱ回线212开关上西母, 01#启备变上东母, 1#发变组上东母, 2#发变组上西母。
2、 6KV厂用电是正常运行方式
1） #1机6kV工作1A、 1B段由#1高厂变供电。
2） #2机6kV工作2A、 2B段由#2高厂变供电。
3） #01起备变充电备用, 作6KV厂用1A段、 1B、 2A、 2B段备用电源;
4） 6kV输煤A段由#1机6kV工作1A段供电, #2机6kV工作2A段作为备用电源; 6kV输煤B段由#2机6kV工作2B段供电, #1机6kV工作1B段作为备用电源。
3、 380V厂用电是正常运行方式
1） #1、 #2机380V锅炉PC段 、 汽机PC段、 照明检修PC段、 低压公用PC段、 综合办公楼PC段、 循环水PC段、 脱硫除尘PC段、 煤泥制备PC段、 输煤PC段母线分别由各自低压变压器供电, 两段PC互为备用, 联络开关在热备用状态。
2） #1、 #2机事故保安PC A、 B段母线正常运行分别由#1( 2) 锅炉PC A、 B段供电, PC A段和PC B段分段运行, 经过ATS切换开关将锅炉PC A、 PC B段分别作为保安PC B段、 PC A段的备用电源。
3） 带自动切换装置的双电源MCC, 两侧电源均送电, 由一路供电, 另一路作联动备用。
4） 不能自动切换的双电源MCC, 两侧电源均送电, 在MCC进线处解列。
4、 外围辅助系统厂用电也是正常运行方式。
输煤、 化学水处理、 石灰石制备车间、 煤泥制备车间、 氨区、 油库等。
5、 1#机组情况
负荷280MW, 11汽泵、 12汽泵运行、 电泵备用; 11凝泵变频运行、 12凝泵工频备用; 11、 12引风机运行, 11、 12一次风机运行, 11、 12二次风机运行、 13流化风机运行, #11、 #12流化风机备用, 机组投入AGC模式运行。
6、 2#机组情况
负荷300MW, 21汽泵、 22汽泵运行、 电泵备用; 22凝泵变频运行、 21凝泵工频备用; 21、 22引风机运行, 21、 22一次风机运行, 21、 22二次风机运行、 22流化风机运行, #21、 #23流化风机备用, 机组投入AGC模式运行。
7、 金文Ⅰ回线暂时未架设。
( 4)
χχ: χχ
【事件】演练正式开始
【事件说明】χχχ: 我宣布, 演练正式开始。

二、 演练进程
( 5)
χχ: χχ
【事件】220KV金文II回线212开关跳闸, #1、 #2机组跳闸
【事件说明】母联200开关、 1#启备变210开关均未掉闸。220KV金文II回线212开关跳闸, #1发电机主开关201开关掉闸, #2发电机主开关202开关掉闸, #1、 #2机组跳闸, #1、 #2炉BT。
【事件汇报及处理】
#1机机长: 值长, 我是χχχ, ××时××分, #1机组负荷由280MW瞬间降至25MW, 汽轮机转速上升, OPC保护动作, 之后机组掉闸, 机组失去厂用电。
#2机机长: 值长, 我是χχχ, ××时××分, #2机组负荷由300MW瞬间降至25MW, 汽轮机转速上升, OPC保护动作, 之后机组掉闸, 机组失去厂用电。
值长: 你好, 我是国金χχχ( 我是中调χχχ) , ××时××分, 我厂220KV金文II回线212开关跳闸, #1、 #2机组跳闸, 全厂失电, 原因正在查找中。
值长: 汇报郝总、 翟总, 通知维护部电气检查, 通知发电运行部、 设备维护部、 安环部等相关人员。
( 6)
χχ: χχ
【事件】全厂停电事故发生
【事件说明】事故现象:
DCS系统报警, #1、 #2锅炉主蒸汽压力迅速升高, #1、 #2锅炉安全门动作, #1、 #2汽轮发电机组动作跳闸, 集控室正常照明熄灭, 事故照明自动点亮, 高、 低旁联开, #1汽轮机及11、 12小机直流油泵联启, 交流启动油泵运行。#1锅炉引风机、 一、 二次风机、 流化风机、 播煤风机、 给煤机、 膏体泵失电停止运行, 石灰石给料机停止运行, 排渣系统停止运行。#1机11、 12汽泵前置泵、 #1机凝结水泵、 辅机冷却水泵、 循环水泵、 真空泵、 轴抽风机停止运行, 各风机润滑油泵停运后自启动正常。
【事件汇报及处理】
#1机负责机、 电副机长: 检查确认机组掉闸, 转速下降, 润滑油压正常后, 马上打开DCS电气6KV画面查看, 发现6KV 母线没有电压, 马上打开#1机保安段画面, 检查确认#1柴油发电机启动正常, 保安段带电正常, 并向机长汇报情况; 打开真空破坏门, 关闭高低旁。将已经停运的电动给水泵、 汽泵前置泵、 凝结水泵、 辅机循环水泵、 循环水泵复位。
#2机负责机、 电副机长: 检查确认机组掉闸, 转速下降, 润滑油压正常后, 马上打开DCS电气6KV画面查看, 发现6KV 母线没有电压, 马上打开#2机保安段画面, 检查确认#2柴油发电机启动正常, 保安段带电正常, 并向机长汇报情况; 打开真空破坏门, 关闭高低旁。将已经停运的电动给水泵、 汽泵前置泵、 凝结水泵、 辅机循环水泵、 循环水泵复位。
#1、 #2机负责锅炉副机长: 将已经停运的引风机、 一、 二次风机、 流化风机、 给煤机复位, 关闭各风门, 锅炉按照压火处理; 开启过热器对空排汽门, 使动作的安全门回座后迅速关闭对空排汽门, 密闭风烟、 汽水系统并向机长汇报情况。
#1机机长: 值长, 我是χχχ, 机组转速已开始下降, 润滑油压正常, 柴油机已启动, 保安段带电正常。
#2机机长: 值长, 我是χχχ, 机组转速已开始下降, 润滑油压正常, 柴油机已启动, 保安段带电正常。
值长: 检查柴油机、 直流系统运行情况, 保证安全停机。
( 7)
χχ: χχ
【事件】启动公司全厂停电事故应急预案
【事件说明】值长汇报应急总指挥事故情况, 总指挥宣布启动应急预案
【事件汇报】
值长: 我是值长χχχ, χχ时χχ分, 我厂220KV母线全部失压, #1
机组掉闸, 厂用电全部失去。正组织人员进行停机。汇报完毕, 请指示。
演习组长: 我是演习总指挥χχχ, 立即通知相关专业人员进入现场, 保证安全停机。我宣布公司启动全厂停电事故应急预案。
值长: 是, 立即执行。
( 8)
χχ: χχ
【事件】相关单位的汇报及询问。
【事件说明】主值汇报辅机情况、 水泥厂询问情况。
【事件汇报】
化学水车间: 我是化学班长χχχ, 化学水车间设备全部掉闸, 现场失去照明。
值长: 厂用电失去, #1、 #2机组停运。立即复位掉闸设备开关至断开位, 注意检查, 注意安全, 等待恢复供电。
输煤班长: 我是输煤班长χχχ, 输煤系统设备全部掉闸, 现场失去照明。
值长: 厂用电失去, #1、 #2机组停运。立即复位掉闸设备开关至断开位, 注意检查, 注意安全, 等待恢复供电。
灰硫班长: 我是灰硫班长χχχ, 灰硫系统设备全部掉闸, 现场失去照明。
值长: 厂用电失去, #1、 #2机组停运。立即复位掉闸设备开关至断开位, 注意检查, 注意安全, 等待恢复供电。
煤泥制备车间: 我是煤泥制备车间χχχ, 我这里设备全部跳闸。
值长: 厂用电全部失去, 正在查找原因, 组织处理。立即复位掉闸设备开关至断开位, 注意检查, 注意安全, 等待恢复供电。
值长负责通知设备维护部相关人员到场。关键注意通讯的畅通。注意手电、 对讲机的使用。
( 9)
χχ: χχ
【事件】机组厂用电失去处理
【事件说明】#1、 #2机厂用电失去, #1、 #2柴油机启动正常, 保安段供电正常。
【事件处理】处理原则
( 1) 确证#1、 #2柴油发电机联启, #1、 #2机保安段带电正常后检查交流润滑油泵运行正常后, 手动停运直流润滑油泵, 并投入备用。
( 2) 检查UPS电源切换正常, 直流系统蓄电池工作正常。监视直流电压, 保证有合格的直流电压提供操作保护。
( 3) 确证#1、 #2柴油发电机联启, 否则应立即手动启动柴油机接带负荷, 恢复保安段供电。如启动不成功时, 要立即通知电气检修检查柴油机启动系统, 并通知检修机务人员准备手动盘车。
( 4) 发电机掉闸后, 应确证汽轮机掉闸, 否则应就地手打; 确证主汽阀、 调汽阀及各抽汽逆止阀关闭, 否则手动关闭, 防止汽轮机超速。
( 5) 开启对空排汽, 使锅炉安全门回座后关闭。检查低旁关闭, 防止凝汽器压力急剧升高使汽轮机安全薄膜破裂。
( 6) 机组转速下降到1200转/分时, 顶轴油泵联启, 否则应手动启动。
( 7) 机组惰走过程结束立即投入盘车, 盘车失电不能投入时, 应及时联系人力盘转, 并作好防止突然来电的安全措施。
( 8) 断开6KV、 380V失电母线上所有负荷开关, 减少启动负荷。
( 9) 若UPS切换故障, 保安段同时失电时, 则会导致DCS系统失电, DCS画面将失去监视并无法操作。确证各抽汽逆止门, 高排逆止门自动关闭, 否则手动关闭; 给水、 凝结水、 减温水等系统电动门, 引风机、 一二次风机及其它挡板将保持不动, 此时应及时就地操作关闭。
( 10) 机长派人就地检查ETS、 发变组、 母差保护屏保护动作情况。
( 11) 辅机运行人员应将外围辅助设备各联锁开关切除, 切换开关打至‘停止’位, 清除掉闸设备的自启动指令, 手动关闭各转动设备的出口阀; 精处理装置出入口阀门关闭, 旁路开启。操作完毕班长向值长汇报设备和系统恢复情况及存在的重大问题, 做好厂用电源恢复后系统的启动准备。
( 12) 值长通知维护部人员接临时电源至220kV网控楼MCC, 为汇控柜带电, 恢复220kV操作电源。
( 10)
χχ: χχ
【事件】查明事件原因
【事件汇报】#1、 #2机长: 经派人检查保护动作情况如下: #1、 #2机ETS发电机保护动作, 检查发变组保护屏, 确认发电机保护动作为频率保护, 212线路光纤线路保护动作, 母差保护屏发母差开放, PT断线报警。我厂220KV升压站无故障, 具备送电条件。
( 11)
χχ: χχ
【事件】向中调汇报事件情况, 请求合212开关返送电。
【事件汇报】值长: 我是国金χχχ( 中调χχχ) , 我厂220KV升压站失电原因已查清, 经检查发现212线路光纤线路保护动作, 母差保护屏发母差开放, PT断线报警。我厂220KV升压站没有故障, 220KV系统一次、 二次设备都已认真检查, 无异常, 220KV母线上开关全部在断开位, 具备反送电条件。
中调: 212线路掉闸原因为文水变电站272开关保护误动作, 文水变电站具备送电条件后通知你厂, 你厂做好反送厂用电准备。
值长: 是, 执行。
( 12)
χχ: χχ
【事件】中调通知值长金文II线准备合闸送电。
【事件说明】220KV东母、 西母转运行
【事件汇报】中调: 中调χχχ( 国金热电厂χχχ) 金文II线272开关准备合闸, 线路电压正常后汇报。
值长: 我是国金热电厂χχχ( 中调χχχ) , 国金热电厂220KV系统一次、 二次设备都已认真检查, 无异常, 220KV金文II线电压230kV, 具备向东母、 西母充电条件。
中调: 现在准备合金文II线212开关向西母充电, 现在令你厂合上212开关。
值长: 是, 立即执行。
值长: 我是国金χχχ( 中调χχχ) , χχ时χχ分, 合上金文II线212开关, 西母充电正常。
中调: 用母联200开关向东母充电。
值长: 用母联200开关向东母充电, 立即执行。
值长: 我是国金χχχ( 中调χχχ) , χχ时χχ分, 母联200开关已合上, 220KV东母充电正常。
中调: 合#01起备变210开关, 尽快恢复厂用电。
值长: 是, 立即执行。
值长: 我是国金χχχ( 中调χχχ) , χχ时χχ分, 合上#01起备变210开关, 启备变带电正常。
中调: 尽快恢复你厂6kV及380V厂用电, 具备启动条件汇报。
值长: 是, 立即执行。
( 13)
χχ: χχ
【事件】恢复厂用电
【事件处理要点】
1、 检查6KV1A、 1B、 2A、 2B段上所有负荷开关断开, 将6KV1A、 1B、 2A、 2B段工作进线开关停电摇至试验位, 检查6KV1A、 1B、 2A、 2B段备用进线开关热备用良好。
2、 逐段给6KV1A、 1B、 2A、 2B段母线送电。
3、 #1机6KV1A、 1B、 2A、 2B母线带电后, 优先恢复#1、 #2锅炉变A、 B及保安段供电; 再恢复公用变A、 B, 汽机变A、 B, 循环水变A、 B、 输煤及空压机6kVA、 B段供电, 尽快恢复电动给水泵给锅炉上水, 逐步恢复仪用空压机、 辅机冷却水泵的运行; 最后恢复其它PC、 MCC的运行。
4、 恢复重要负荷运行。
5、 值长通知维护部人员拆除220kV网控楼MCC临时电源。
( 14)
χχ: χχ
【事件】机组恢复。
【事件说明】值长根据机组实际情况, 安排机组启动, 6kV辅机设备不得多台同时启动。
【事件处理】值长: 我是国金χχχ( 中调χχχ) , 国金电厂厂用电已经恢复, #1、 #2机组具备启动条件, #1、 #2锅炉准备点火。
中调: 同意国金#1、 #2炉点火。
值长: 是, 执行。
( 15)
χχ: χχ
【事件】公司解除全厂停电事故应急状态。
【事件说明】值长汇报应急总指挥事故处理情况, 总指挥宣布解除应急状态

三、 演练结束阶段
( 16)
χχ: χχ
【事件】宣布演练结束。
χχχ: 我宣布, 国金电厂全厂停电应急预案演练圆满结束。
( 17)
χχ: χχ
【事件】领导讲话。
【事件说明】χχχ对本次演练简要评价。
( 18)
χχ: χχ
【事件】演练总结。
【事件说明】要求参演班组写出演练心得总结。
