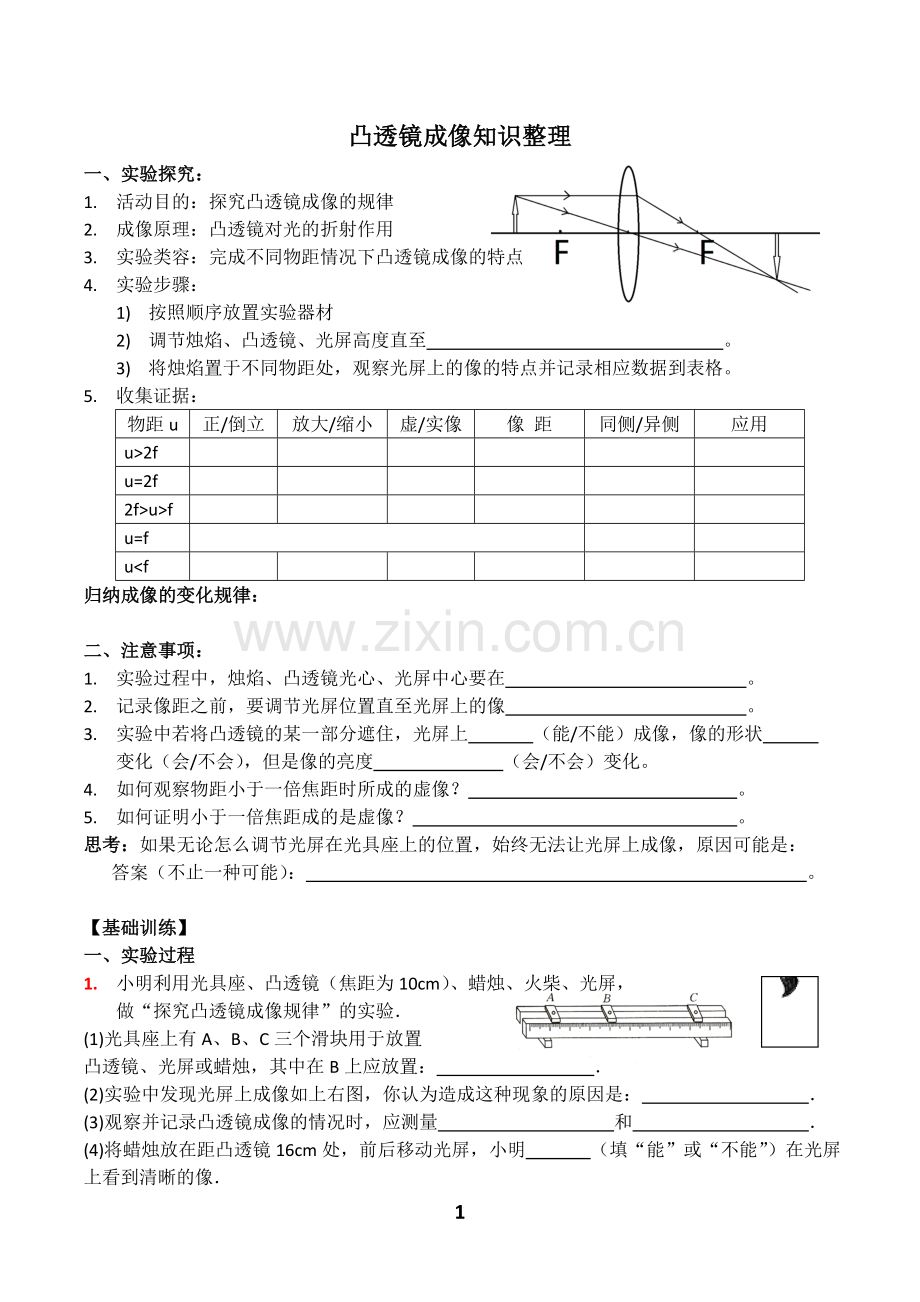

凸透镜成像知识整理
一、实验探究：
1. 活动目的：探究凸透镜成像的规律
2. 成像原理：凸透镜对光的折射作用
3. 实验类容：完成不同物距情况下凸透镜成像的特点
4. 实验步骤：
1) 按照顺序放置实验器材
2) 调节烛焰、凸透镜、光屏高度直至 。
3) 将烛焰置于不同物距处，观察光屏上的像的特点并记录相应数据到表格。
5. 收集证据：
物距u
正/倒立
放大/缩小
虚/实像
像 距
同侧/异侧
应用
u>2f

u=2f

2f>u>f

u=f

u<f

归纳成像的变化规律：

二、注意事项：
1. 实验过程中，烛焰、凸透镜光心、光屏中心要在 。
2. 记录像距之前，要调节光屏位置直至光屏上的像 。
3. 实验中若将凸透镜的某一部分遮住，光屏上 （能/不能）成像，像的形状
变化（会/不会），但是像的亮度 （会/不会）变化。
4. 如何观察物距小于一倍焦距时所成的虚像？ 。
5. 如何证明小于一倍焦距成的是虚像？ 。
思考：如果无论怎么调节光屏在光具座上的位置，始终无法让光屏上成像，原因可能是：
答案（不止一种可能）： 。

【基础训练】
一、实验过程
1. 小明利用光具座、凸透镜（焦距为10cm）、蜡烛、火柴、光屏，
做“探究凸透镜成像规律”的实验．
(1)光具座上有A、B、C三个滑块用于放置
凸透镜、光屏或蜡烛，其中在B上应放置： ．
(2)实验中发现光屏上成像如上右图，你认为造成这种现象的原因是： 　 ．
(3)观察并记录凸透镜成像的情况时，应测量 和 ．
(4)将蜡烛放在距凸透镜16cm处，前后移动光屏，小明 （填“能”或“不能”）在光屏上看到清晰的像．

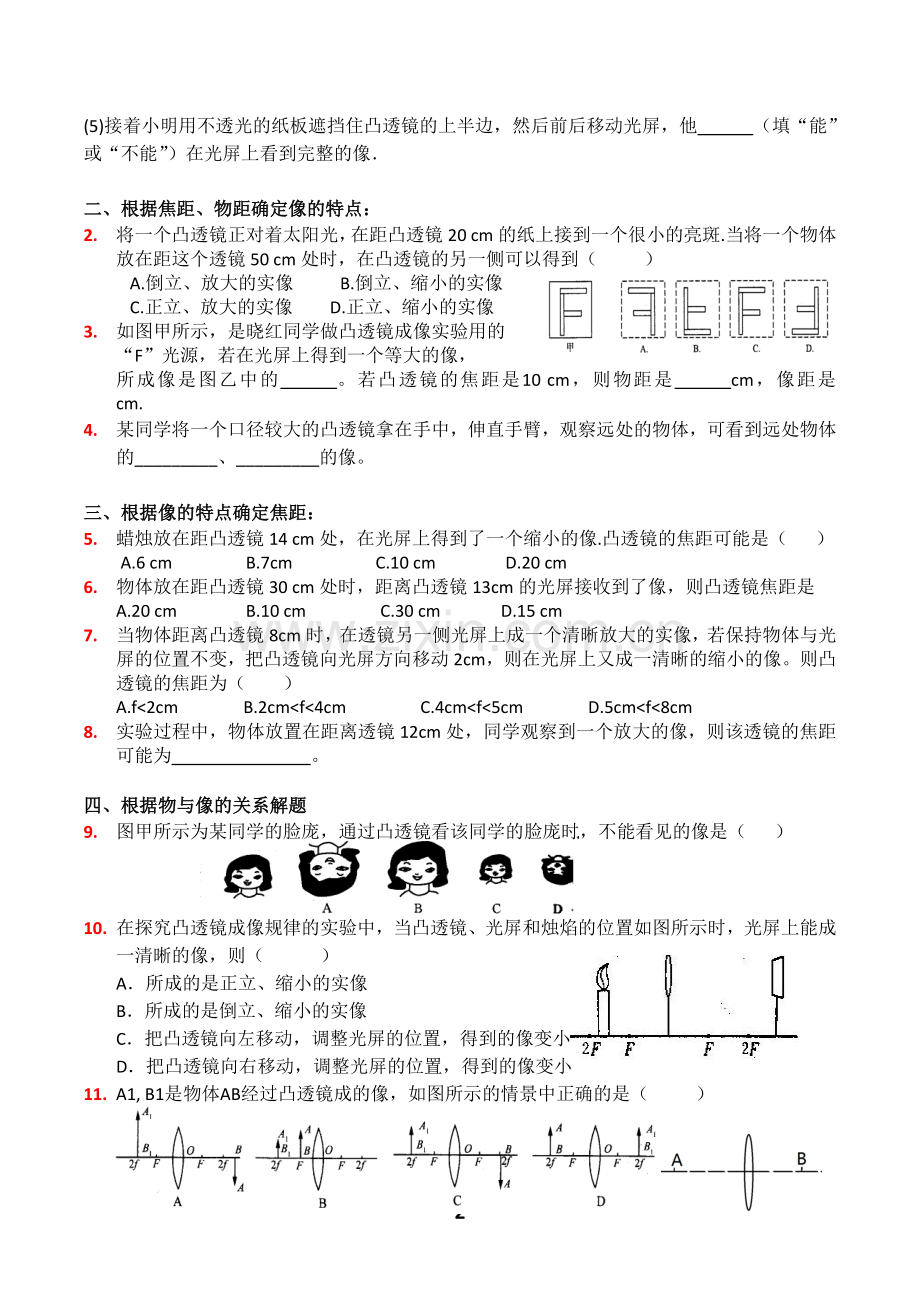

(5)接着小明用不透光的纸板遮挡住凸透镜的上半边，然后前后移动光屏，他 （填“能”或“不能”）在光屏上看到完整的像．

二、根据焦距、物距确定像的特点：
2. 将一个凸透镜正对着太阳光，在距凸透镜20 cm的纸上接到一个很小的亮斑.当将一个物体放在距这个透镜50 cm处时，在凸透镜的另一侧可以得到（ ）
A.倒立、放大的实像 B.倒立、缩小的实像
C.正立、放大的实像 D.正立、缩小的实像
3. 如图甲所示，是晓红同学做凸透镜成像实验用的
“F”光源，若在光屏上得到一个等大的像，
所成像是图乙中的 。若凸透镜的焦距是10 cm，则物距是 cm，像距是 cm.
4. 某同学将一个口径较大的凸透镜拿在手中，伸直手臂，观察远处的物体，可看到远处物体的_________、_________的像。

三、根据像的特点确定焦距：
5. 蜡烛放在距凸透镜14 cm处，在光屏上得到了一个缩小的像.凸透镜的焦距可能是（ ）
A.6 cm B.7cm C.10 cm D.20 cm
6. 物体放在距凸透镜30 cm处时，距离凸透镜13cm的光屏接收到了像，则凸透镜焦距是
A.20 cm B.10 cm C.30 cm D.15 cm
7. 当物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的实像，若保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像。则凸透镜的焦距为（ ）
A.f<2cm B.2cm<f<4cm C.4cm<f<5cm D.5cm<f<8cm
8. 实验过程中，物体放置在距离透镜12cm处，同学观察到一个放大的像，则该透镜的焦距可能为 。

四、根据物与像的关系解题
9. 图甲所示为某同学的脸庞，通过凸透镜看该同学的脸庞时，不能看见的像是（ ）

10. 在探究凸透镜成像规律的实验中，当凸透镜、光屏和烛焰的位置如图所示时，光屏上能成一清晰的像，则（　　　）
A．所成的是正立、缩小的实像
B．所成的是倒立、缩小的实像
C．把凸透镜向左移动，调整光屏的位置，得到的像变小
D．把凸透镜向右移动，调整光屏的位置，得到的像变小
11. A1, B1是物体AB经过凸透镜成的像，如图所示的情景中正确的是（ ）

12. 如右上图，物体放置在A点，另一侧的光屏在B点接收到了
清晰的像，则B点像的特点是 。若已知
A到光心的距离为18cm，则凸透镜焦距范围是 。
13. 如右图某兴趣小组同学在研究凸透镜成像规律实验时，记录
并绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间的
关系（如图），则凸透镜的焦距为 。

五、利用光路可逆解决问题
14. 一枝蜡烛立在凸透镜前，调节光屏的位置，恰好在光屏上得到缩小的清晰的像。若保持透镜位置不动，把蜡烛和光屏对调一下位置，则:
A.在光屏上仍可呈现缩小的像;                 B.隔着透镜可看到蜡烛的像;
C.在光屏上呈现放大的像;                     D.在光屏上呈现与蜡烛等大的像.
15. 物体放在凸透镜前某一位置时，在透镜另一侧离透镜10cm的光屏上成一个倒立缩小的像。当物体移到凸透镜前10cm处，所成的是（ ）
A、倒立缩小的实像 B、倒立放大的实像 C、正立放大的虚像 D、正立等大的虚像

六、简单应用
16. 把凸透镜正对太阳光，可在距凸透镜10 cm处得到一个最小最亮的光斑．若用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应( )
A．大于10 cm B．小于10cm C．大于20cm D．在10cm和20cm之间
17. 为了加大对绵阳的宣传力度，绵阳电视台拍摄了“绵州掠影”宣传片，其中许多镜头画面是航空摄影人员从高空拍摄的。若航空摄影所用照相机镜头的焦距为50mm，则胶片与镜头的距离应（　　）
A．略大于50mm 　　 B．略小于50mm C．刚好50mm 　D．大于100mm
18. 已知某幻灯机中凸透镜的焦距为15cm，为了能够正常使用幻灯机，幻灯片载物台距离凸透镜不能超过 cm。原因是 。
19. 小明同学观察到了如图所示的现象。下列光学仪器的
成像规律与实验现象的成像规律相同的是（ ）
A.放大镜 B．照相机 C．投影仪 D．潜望镜
20. 放幻灯时，银幕上图案如图A，则幻灯机上的旗应是图中 。

21. 常用体温计的刻度部分为三棱体，横截面如右上图，其正面呈圆弧形，这样就可看清体温计内极细的水银柱，以便于读数，这是因为圆弧形玻璃的作用相当于 ，使我们能看到水银柱放大后的 像。

七、位置变化问题：
22. 已知某凸透镜焦距为20cm，当把物体从距离凸透镜65cm处移到距离凸透镜40cm的过程中，像会变 （大/小），再往距离凸透镜20cm处靠近像会 。
23. 一物体沿凸透镜的主光轴移动，当物距为30厘米时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移至物距为15厘米时，它的像一定是：（ ）
A、放大实像； B、缩小的实像； C、放大的虚像； D、缩小的虚像
24. 某凸透镜的焦距为10cm，当物体沿主光轴从距透镜30cm处向透镜处一直移动时，则下列叙述凸透镜所成像的变化情况中，正确的是（ ）
A、像始终变大 B、像始终变小 C、像先变小后变大 D、像先变大后变小

八、应用调节类：
25. 照集体相时,发现有些人没有进入镜头,为了使全体人员都进入镜头,应当（ ）
A、人不动,照相机离人远一些,镜头往外伸一些
B、人不动，照相机离人近一些，镜头往里缩一些
C、人不动，照相机离人近一些，镜头往外伸一些
D、照相机和镜头都不动，人站近一些。
26. 五一期间,小明和同学到泰山去游玩,当他为全体同学拍了一张合影后,又想为一位同学拍一张单身照,则他应( )

A 保持照相机与同学间的距离不变,拉长镜头
B 减小照相机与同学间的距离,镜头不动
C 增大照相机与同学间的距离,缩短镜头
D 减小照相机与同学间的距离,拉长镜头
27. 投影仪是常用的教学仪器，图是投影仪的结构图。
（1） 请利用光的反射定律在图中画出投影片上B点
发出经平面镜反射后的光线；
（2）要使成在屏幕上的清晰像变大些，应采取的方法是：

28. 老奶奶用放大镜看报纸时，为了看到更大的清晰的像，应 ( )
A．报纸与眼睛不动，放大镜离报纸远一些 B．报纸与眼睛不动，放大镜离报纸近—些
C．报纸与放大镜不动，眼睛离报纸近一些 D．报纸与放大镜不动．眼睛离报纸远—些
29. 甲、乙、丙、丁是同一架可调焦距照相机的四种不同的使用情况，如图（a）．用它们对着同一景物——亭子各拍一张照片，如图（b）中的
A、B、C、D．我们可以判定：
甲拍_____，乙拍_____，丙拍_____，丁拍_____．

九、其他类型

30. 如下左图，请根据凸透镜对光的折射作用做出物体AB经过凸透镜后成的像。
31. 如下右图AB是某物体，A’B’是其对应的像，请用作图法找出凸透镜的焦点。
