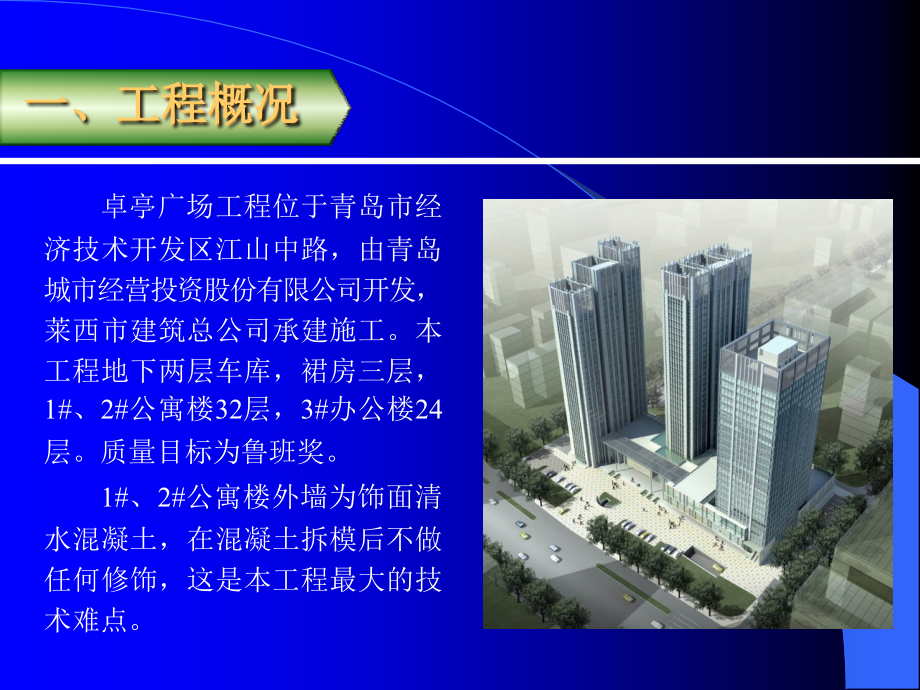

,单击此处编辑母版标题样式,#,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,莱西市建筑总公司,第四项目部,QC,小组,高层住宅饰面清水混凝土施工一次成优,卓亭广场工程,一、工程概况,卓亭广场工程位于青岛市经济技术开发区江山中路，由青岛城市经营投资股份有限公司开发，莱西市建筑总公司承建施工。本工程地下两层车库，裙房三层，,1#,、,2#,公寓楼,32,层，,3#,办公楼,24,层。质量目标为鲁班奖。,1#,、,2#,公寓楼外墙为饰面清水混凝土，在混凝土拆模后不做任何修饰，这是本工程最大的技术难点。,QC,小组概况表,小组名称,莱西市建筑总公司第四项目部,QC,小组,成立时间,1998,年,08,月,注册编号,QC-004-98,小组类型,攻关型,小组人数,10,人,课题名称,卓亭广场工程高层住宅饰面清水混凝土施工一次成优,活动时间,2006,年,03,月,18,日,2007,年,04,月,18,日,活动制度,每周两次统一检查、汇总、分析,二、,QC,小组概况,小组成员,姓 名,性别,组内分工,职 务,学历,孙 涌,男,组 长,副总经理,项目经理,本科,刘全明,男,统计副组长,研发中心副处长,本科,秦会利,男,调研副组长,技术处副处长,本科,马桂学,男,现场副组长,项目副经理,专科,于亿卓,男,技术副组长,主任工程师,专科,李文风,男,实施副组长,项目副经理,专科,贾振声,男,质检员,工程师,本科,李晓亮,男,统计员,技术员,本科,颜 坤,男,质检员,技术员,本科,孙一超,男,统计员,技术员,专科,顾问,孙华明,男,技术指导,副总经理,本科,于振方,男,质量指导,副总经理,专科,卓亭广场工程是青岛市本年度的重点工程之一，要求质量目标为确保鲁班奖，而饰面清水混凝土作为本工程的主要技术难点，其施工质量的好坏直接影响到本工程质量目标的实现。,理由一,三、选题理由,理由二,饰面清水混凝土作为一项世界领先的技术，只应用在一些发达国家和城市的建筑小品及多层公用建筑上，通常是体量小、建筑高度低、施工周期短。而本工程是单体,32,层的两个高层公寓，每个单体需浇筑,C50,、,C45,、,C40,、,C35,四个强度等级的外墙饰面清水混凝土共,2680,立方米，需要经历夏季、秋季、冬季、春季历时,370,天的工期在竖向进行,68,次混凝土浇筑，要求色泽均匀一致，不出现蜂窝麻面和色差等问题，其难度可想而知。,理由三,饰面清水混凝土相比传统外墙减少了抹灰层和涂料层，减少了施工工序，节约了资源和造价，同时也避免了外墙空鼓等质量通病，本次项目的攻关成功对外墙形式的革新有着深远的意义。,综合以上理由，我们选定“卓亭广场工程高层住宅饰面清水混凝土施工一次成优”做为本小组的活动课题，进行攻关。,根据施工进度安排，小组成员于,2006,年,3,月,25,日至,2006,年,4,月,10,日赴日本东京、大阪和国内北京、上海等地进行考查，并在施工现场制作了样板墙。,四、现状调查,在施工现场浇筑样板墙进行试验,调 查 表,序号,项 目,频数,频率,累计频率,1,色泽不均匀,55,55%,55%,2,细部节点不合理,31,31%,86%,3,构件截面尺寸偏差过大,6,6%,92%,4,垂直度偏差过大,4,4%,96%,5,轴线位移过大,3,3%,99%,6,其他,1,1%,100%,制表人：刘全明,2006,年,4,月,30,日,饼 分 图,制表人：刘全明,2006,年,4,月,30,日,小组成员经过详细的调查分析论证，于,2006,年,5,月,5,日制定了小组的课题目标：,五、制定课题目标与可行性分析,饰面清水混凝土观感良好，无色差及缺陷，细部节点处理合理美观，,一次成优。,1,、目标制定,2,、可行性分析,(1),本小组有着丰富的,QC,活动与攻关经验，我们项目部施工的千禧龙花园二期工程,4#,、,5#,高层公寓被评为,2006,年度鲁班奖，本,QC,小组也荣获,2006,年度全国优秀质量管理小组称号，小组成员技术素质较高，具备攻关实力；,(2),公司及省、市各级领导都给予了充分的重视与支持，并制定了奖励机制；,(3),小组对国内外饰面清水混凝土的现状进行了详细考查，对比青岛地区具体情况，制定了详细的施工方案。,综合以上分析，,QC,小组攻关条件成熟，目标可以实现。,六、原因分析,关联图,色泽不均匀,细部节点不合理,对拉螺栓周边色差大,操作不当,墙面有污染,上下层节点位置漏浆,装饰条不顺直,墙面有水眼,外墙面有锈点,墙体根部漏浆,阴雨天导致含水率变化,原材料引起色差,无施工经验,振动棒频率过低,模板定位筋外露出墙面,装饰条模具安装不牢固,模板污染墙面,成品保护不好,对拉螺栓设计不合理,七、要因确认,是要因,1,无施工经验,虽然小组成员对国内外同类建筑进行了考查,编制了详细的方案并交底，但操作工人技术并不熟练，需要进一步培训,。,是要因,2,原材料引,起色差,混凝土的色泽来源于水泥、砂、石，因此水泥、砂、石的选料尤为重要。,3,墙体根部漏浆,本项目部对剪力墙高层有着丰富的施工经验，墙体根部漏浆的质量通病已被杜绝。,非要因,4,阴雨天导致,含水率变化,非要因,经调查，商砼搅拌站的计量设备齐全，根据砂石含水率的变化及时调整配合比。,是要因,5,装饰条模具,安装不牢固,层间接茬位置是清水混凝土施工的重点，装饰条模具不牢固可直接导致漏浆及线条不直。,是要因,6,对拉螺栓,设计不合理,对拉螺栓设计不合理即影响装饰清水混凝土的观感，又可导致外墙渗漏，是攻关成败的重点,螺栓孔不合理影响观感,7,振动棒,频率过低,项目部已购置高频振动棒，能够满足施工要求,非要因,模板定位筋外露锈蚀，会污染外墙面并产生渗漏。,8,模板定位筋,外露出墙面,是要因,脱模剂为油性，对墙面产生污染必须改进。,9,模板污染墙面,是要因,脱模剂污染墙面,项目部有成熟的成品保护制度，并且执行认真。,10,成品保护不好,非要因,八、制定对策,对 策 表,序号,主要因素,措施,负责人,检查人,期限,1,无施工经验,对工人进行培训,于亿卓,孙 涌,2006-5-30,2,原材料引起色差,对比各种原材料进行优中选优,马桂学,颜 坤,孙 涌,2006-5-30,3,装饰条模具安装不牢固,对装饰条模具进行优化设计,李文风,贾振声,马桂学,2006-5-22,4,对拉螺栓设计不合理,改进对拉螺栓设计,于亿卓,刘全明,孙 涌,刘全明,2006-5-22,5,模板定位筋外露出墙面,改进模板定位卡,贾振声,孙一超,秦会利,2006-5-25,6,模板污染墙面,对脱模剂进行改进,李文风,李晓亮,刘全明,2006-5-25,制表人：刘全明,2006,年,5,月,15,日,九、对策实施与检查,实,施,1,针对要因,实施内容,检查结果,无施工经验,由技术负责人于亿卓将饰面清水混凝土施工方案按工种细化，分别对钢筋、模板、砼工进行专业交底，并在现场做样板墙操作演示。,经项目经理组织,QC,小组人员及操作工人进行现场问答与操作考核，合格率,100%,。,实,施,2,针对要因,实施内容,原材料引起色差,小组成员分组对采用不同混凝土材料的工程进行现场考查，选定材料后与生产厂家分别签订质保协议并封存样品，水泥厂保证在清水混凝土一年的施工周期内原材料及工艺不变，用同一炉烧制，确保水泥颜色不变；砂石厂家将用于清水混凝土的采石区和采砂区保护起来，选定区域的砂、石矿区只供应我们的清水混凝土工程，直至清水混凝土工程结束。,在每一次清水混凝土搅拌前都要用自来水对砂、石进行冲洗，然后进行含水率的测试，按实调整饰面清水混凝土施工配合比，方可进行搅拌。,检查结果,通过对选定材料进行混凝土试配后，先用,C45,混凝土浇筑了一段样板墙，再用,C35,混凝土浇筑一段样板墙，两种标号混凝土无明显色差，观感符合要求。,实,施,3,针对要因,实施内容,检查结果,装饰条模具安装不牢固,原方案中采用木质装饰条模具，容易吸水变形、损坏，且不易固定，影响成型混凝土质量。经多次试验对比，改用冷拨钢制模具，以,M33,超薄双面胶条配合螺钉固定。,经样板墙的实验，成型混凝土装饰条棱角分明，线条顺直，观感良好。,装饰带一,装饰带二,实,施,4,针对要因,实施内容,检查结果,对拉螺栓设计不合理,传统对拉螺栓处封闭不严，易漏浆而产生夹砂和“熊猫眼”，我们将螺栓孔,PVC,套管壁厚加大，改进了螺栓帽，定制了专用螺栓孔封堵工具。,经样板墙实践，螺栓孔处色泽与墙面无明显色差，封堵密实、美观。,改进前孔照片,改进螺栓帽,改进后孔照片,定制专用封孔器,螺栓孔完成后效果,实,施,5,针对要因,实施内容,检查结果,模板定位筋外露出墙面,传统的大钢模板定位卡为,14,钢筋，因饰面清水混凝土墙面外侧无抹灰而容易锈蚀，经小组研究定制了与混凝土颜色相近的塑料保护帽，避免定位钢筋外露。,经现场样板墙试用，塑料保护帽对定位钢筋起到了很好的保护作用，且外观与混凝土色泽一致。,塑料保护帽,实,施,6,针对要因,实施内容,检查结果,模板污染墙面,原方案中采用油性脱模剂在第一次样板墙拆模时发现有污染，而采用水性脱模剂的墙面气泡较多，经研究采用中性快干脱模剂。,使用中性快干脱模剂后，不但污染混凝土表面的现象没有了，混凝土表面的气泡明显减少，观感明显提高。,使用传统脱模剂样板墙,使用新型脱模剂后样板墙,十、实施效果,质量方面,经过先后七次样板墙试验进行工艺改进，饰面清水混凝土的工艺成熟后进行了主体的大面积施工，饰面清水混凝土实体观感良好，细部节点处理合理美观大方，色泽均匀一致，受到了建设、监理单位的好评。,饰面清水混凝土观感良好，无色差及缺陷，细部节点处理合理美观，一次成优。,目标实现！,卓亭广场工程,1#,、,2#,楼饰面清水混凝土比普通混凝土外墙增加造价,314380,元，但因减少了外墙抹灰，可节约材料费、设备租赁费共计,651275,元，共节约投资,336895,元，平均每平方米外墙节约投资,21.43,元，详见经济效益证明。,我公司高层住宅饰面清水混凝土的攻关成功，受到了社会各界的重视，省、市各级领导及国内有关专家也多次来现场视查，对我们的清水混凝土攻关给予了充分的肯定，青岛市准备近期在卓亭广场工程召开饰面清水混凝土观摩会。高层住宅饰面清水混凝土攻关成功为公司取得了很好的社会效益。,经济效益,社会效益,十一、巩固措施及纳入标准,小组通过对高层住宅饰面清水混凝土的施工工艺研究与改进，将其整理成施工工法，纳入了企业标准（,LJ-QB-2002,），并申报了山东省省级工法。,十二、下一步打算,通过多年来持续开展,QC,活动，项目部尝到了,QC,活动的甜头，本工程两次应用,QC,方法，攻克了基础抗浮锚杆和饰面清水混凝土的技术难题，但对于创鲁班奖，只是个开始。我们下一步要继续开展,QC,活动，提高装饰质量，确保本工程鲁班奖目标的实现。,十三、证明材料,饰面清水混凝土经济效益证明,饰面清水混凝土施工质量证明,汇报完毕，谢谢大家！,
