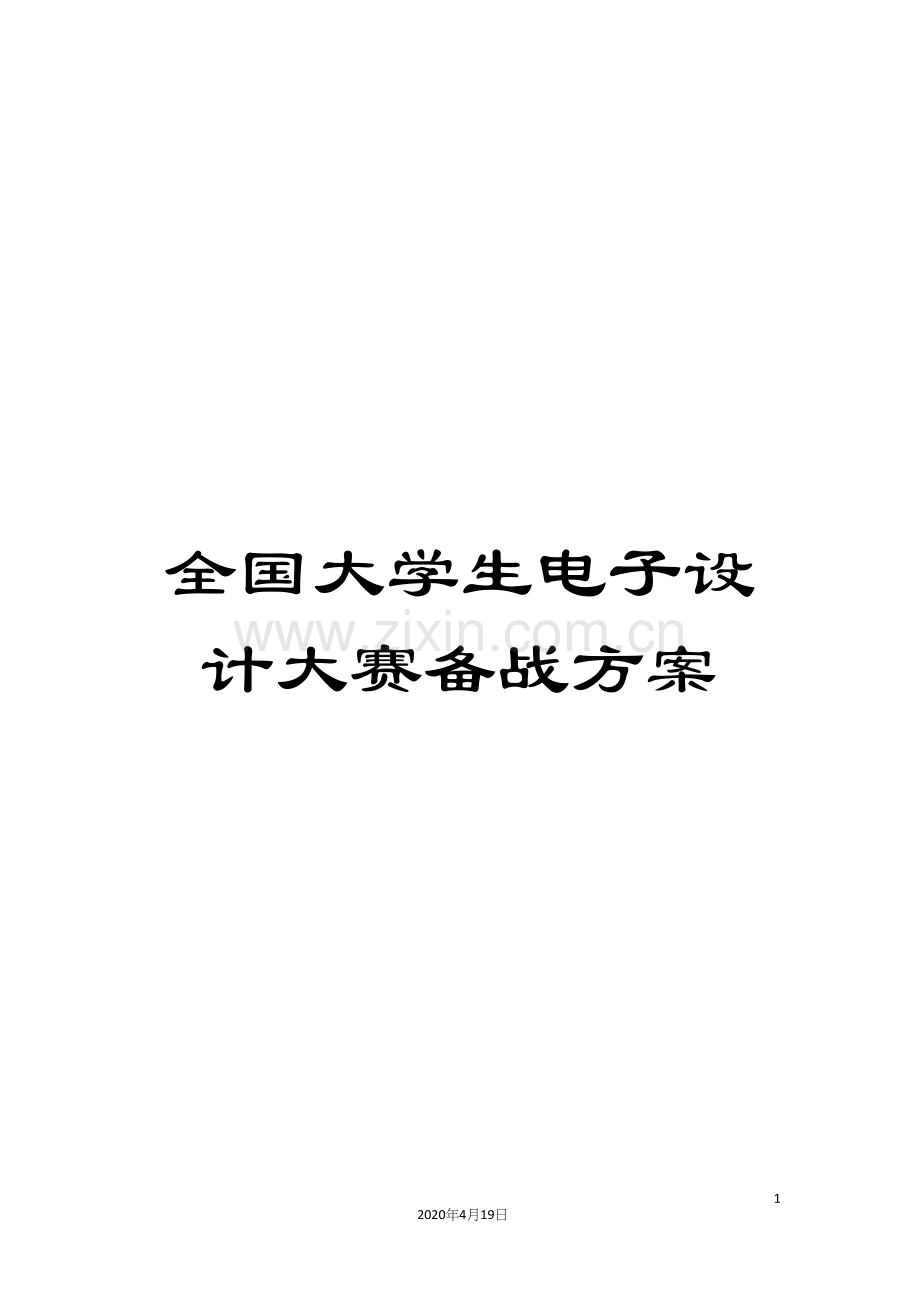

全国大学生电子设计大赛备战方案.docx

全国大学生电子设计大赛备战方案

40
2020年4月19日
文档仅供参考，不当之处，请联系改正。

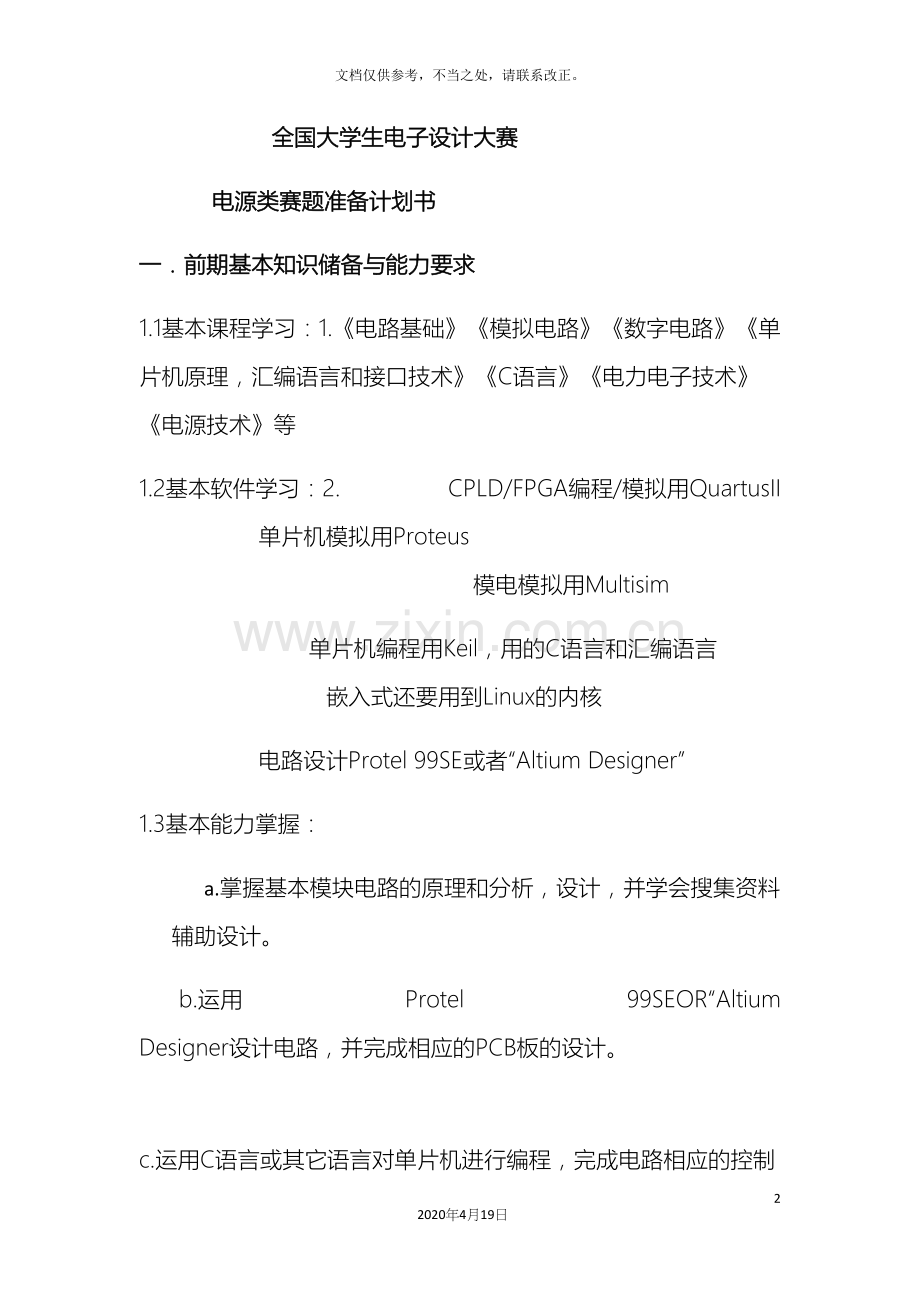

全国大学生电子设计大赛
电源类赛题准备计划书
一．前期基本知识储备与能力要求
1.1基本课程学习：1.《电路基础》《模拟电路》《数字电路》《单片机原理，汇编语言和接口技术》《C语言》《电力电子技术》《电源技术》等
1.2基本软件学习：2. CPLD/FPGA编程/模拟用QuartusII
单片机模拟用Proteus
模电模拟用Multisim
单片机编程用Keil，用的C语言和汇编语言
嵌入式还要用到Linux的内核
电路设计Protel 99SE或者“Altium Designer”
1.3基本能力掌握：
a. 掌握基本模块电路的原理和分析，设计，并学会搜集资料辅助设计。
b.运用 Protel 99SEOR“Altium Designer设计电路，并完成相应的PCB板的设计。
c.运用C语言或其它语言对单片机进行编程，完成电路相应的控制功能。
d.运用Multisim和Proteus 对电路进行仿真测试。
e.元器件选用，排版，印制电路板，焊接技术的掌握和各类基本机械及焊接所需的电器的运用。
f.熟练运用万用表、示波器、直流电源、信号发生器、频率计等仪表的使用。
g.熟悉并掌握基本竞赛论文（设计报告）的书写格式，大致内容组成。（运用Word文档软件）
二． 具体计划内容与训练
2.1电源类赛题基本模块学习与掌握
a.变频电源、PWM 开关电源等工作原理、系统结构和电路组成
b. AC 电源变压器的设计与制作
c.高频开关电源变压器的设计与制作
d. AC 整流和滤波电路设计与制作
e. 斩波和驱动电路设计与制作
f. 逆变和驱动电路设计与制作
g. 电流、电压检测电路设计与制作
h. 过流和过压保护电路设计与制作
i. 真有效值检测电路设计与制作
j. AC-DC 开关电源电路设计与制作
k. DC-DC 升压型开关电源电路设计与制作
l. DC-DC 降压型开关电源电路设计与制作
m. 直流稳压电路设计与制作
n. 单片机、FPGA、ARM 最小系统电路设计与制作
o. 微控制器外围电路（显示器、键盘、开关等）的设计与制作
p. ADC 和 DAC 电路设计与制作
另外，电源类赛题所涉及的新技术也需要关注:
它们可是今后比赛出题的方向: 高频变换技术、功率转换技术、数字化控制技术、全谐振高频软开关变换技术、同步整流技术、多相变换器技术、饱和电感技术、电磁兼容相关技术、各种形式的功率因数校正技术、各种保护技术、各种变频技术、各种智能监测技术、各种智能化充电技术、微电网技术、各种形式的驱动技术等。
2.2电源类赛题日常训练方向及计划
（主要是往届全国竞赛电源题和省级电赛电源题）

全国大学生电子设计竞赛历年电源题目（1994－ ）
第一届（1994年）全国大学生电子设计竞赛题目
题目一 简易数控直流电源
一、设计任务
设计出有一定输出电压范围和功能的数控电源。其原理示意图如下：

二、设计要求
1．基本要求
　　（1）输出电压：范围0～＋9.9V，步进0.1V，纹波不大于10mV；
　　（2）输出电流：500mA；
　　（3）输出电压值由数码管显示；
　　（4）由“＋”、“－”两键分别控制输出电压步进增减；
　　（5）为实现上述几部件工作，自制一稳压直流电源，输出±15V，＋5V。
2．发挥部分
　　（1）输出电压可预置在0～9.9V之间的任意一个值；
　　（2）用自动扫描代替人工按键，实现输出电压变化（步进0.1V不变）；
　　（3）扩展输出电压种类（比如三角波等）。
三、评分意见

项 目
得 分
基本要求
方案设计与论证、理论计算与分析、电路图
30
实际完成情况
50
总结报告
20
发挥部分
完成第一项
5
完成第二项
15
完成第三项
20

第三届（1997年）全国大学生电子设计竞赛题目
A题 直流稳定电源
一、任务
设计并制作交流变换为直流的稳定电源。
二、要求
1．基本要求
　　（1）稳压电源 在输入电压220V、50Hz、电压变化范围＋15%～－20%条件下：
　　a．输出电压可调范围为+9V～+12V
　　b．最大输出电流为1.5A
　　c．电压调整率≤0.2%（输入电压220V变化范围＋15%～－20%下，空载到满载）
　　d．负载调整率≤1%（最低输入电压下，满载）
　　e．纹波电压（峰-峰值）≤5mV（最低输入电压下，满载）
　　f．效率≥40%（输出电压9V、输入电压220V下，满载）
　　g．具有过流及短路保护功能
（2）稳流电源 在输入电压固定为＋12V的条件下：
　　a．输出电流：4～20mA可调
　　b．负载调整率≤1%（输入电压＋12V、负载电阻由200Ω～300Ω变化时，输出电流为20mA时的相对变化率）
　　（3）DC-DC变换器 在输入电压为+9V～+12V条件下：
　　a．输出电压为+100V，输出电流为10mA
　　b．电压调整率≤1%（输入电压变化范围+9V～+12V）
　　c．负载调整率≤1%（输入电压+12V下，空载到满载）
　　d．纹波电压（峰-峰值）≤100mV （输入电压+9V下，满载）
2．发挥部分
　　（1）扩充功能
　　a．排除短路故障后，自动恢复为正常状态
　　b．过热保护
　　c．防止开、关机时产生的“过冲”
　　（2）提高稳压电源的技术指标
　　a．提高电压调整率和负载调整率
　　b．扩大输出电压调节范围和提高最大输出电流值
　　（3）改进DC-DC变换器
　　a．提高效率（在100V、100mA下）
　　b．提高输出电压
　　（4）用数字显示输出电压和输出电流
三、评分意见

项 目
得 分
基本要求
设计与总结报告：方案设计与论证，理论分析与计算，电路图，测试方法与数据，对测试结果的分析
50
实际制作完成情况
50
发挥部分
完成第（1）项
9
完成第（2）项
15
完成第（3）项
6
完成第（4）项
10
特色与创新
10

第七届 全国大学生电子设计竞赛试题
数控直流电流源（F题）
一、任务
键盘
控制器
电流源
负载
显示器
电源
设计并制作数控直流电流源。输入交流200～240V，50Hz；输出直流电压≤10V。其原理示意图如下所示。

二、要求
1、基本要求
（1）输出电流范围：200mA～ mA；
（2）可设置并显示输出电流给定值，要求输出电流与给定值偏差的绝对值≤给定值的
1％+10 mA；
（3）具有“+”、“-”步进调整功能，步进≤10mA；
（4）改变负载电阻，输出电压在10V以内变化时，要求输出电流变化的绝对值≤输出电流值的1％+10 mA；
（5）纹波电流≤2mA；
（6）自制电源。
2、发挥部分
（1）输出电流范围为20mA～ mA，步进1mA；
（2）设计、制作测量并显示输出电流的装置 (可同时或交替显示电流的给定值和实测值)，测量误差的绝对值≤测量值的0.1％+3个字；
（3）改变负载电阻，输出电压在10V以内变化时，要求输出电流变化的绝对值≤输出电流值的0.1％+1 mA；
（4）纹波电流≤0.2mA；
（5）其它。
三、评分标准

项目
满分
基本要求
设计与总结报告：方案比较、设计与论证，理论分析与计算，电路图及有关设计文件，测试方法与仪器，测试数据及测试结果分析。
50
实际完成情况
50
发挥部分
完成第(1)项
4
完成第(2)项
20
完成第(3)项
16
完成第(4)项
5
其它
5
四、说明
1、需留出输出电流和电压测量端子；
2、输出电流可用高精度电流表测量；如果没有高精度电流表，可在采样电阻上测量电压换算成电流；
3、纹波电流的测量可用低频毫伏表测量输出纹波电压，换算成纹波电流。

三相正弦波变频电源（G题）

一、任务
设计并制作一个三相正弦波变频电源，输出线电压有效值为36V，最大负载电流有效值为3A，负载为三相对称阻性负载(Y接法)。变频电源框图如下图所示。

二、要求
1、基本要求
（1）输出频率范围为20Hz～100Hz的三相对称交流电，各相电压有效值之差小于0.5V；
（2）输出电压波形应尽量接近正弦波，用示波器观察无明显失真；
（3）当输入电压为198V～242V，负载电流有效值为0.5～3A时，输出线电压有效值应保持在36V，误差的绝对值小于5%；
（4）具有过流保护(输出电流有效值达3.6A时动作)、负载缺相保护及负载不对称保护(三相电流中任意两相电流之差大于0.5A时动作)功能，保护时自动切断输入交流电源。
2、发挥部分
（1）当输入电压为198V～242V，负载电流有效值为0.5～3A时，输出线电压有效值应保持在36V，误差的绝对值小于1%；
（2）设计制作具有测量、显示该变频电源输出电压、电流、频率和功率的电路，测量误差的绝对值小于5%；
（3）变频电源输出频率在50Hz以上时，输出相电压的失真度小于5%；
（4）其它。
三、评分标准

项目
满分
基本要求
设计与总结报告：方案比较、设计与论证，理论分析与计算，电路图及有关设计文件，测试方法与仪器，测试数据及测试结果分析
50
实际完成情况
50
发挥部分
完成第（1）项
10
完成第（2）项
24
完成第（3）项
11
其它
5
四、说明
1、在调试过程中，要注意安全；
2、不能使用产生SPWM（正弦波脉宽调制）波形的专用芯片；
3、必要时，能够在隔离变压器前使用自耦变压器调整输入电压，可用三相电阻箱模拟负载；
4、测量失真度时，应注意输入信号的衰减以及与失真度仪的隔离等问题；
5、输出功率可经过电流、电压的测量值计算。

第八届 全国大学生电子设计竞赛试题
开关稳压电源（E题）
【本科组】
一、任务
设计并制作如图1所示的开关稳压电源。

图1电源框图
二、要求
在电阻负载条件下，使电源满足下述要求：
1．基本要求
（1） 输出电压UO可调范围：30V～36V；
（2） 最大输出电流IOmax：2A；
（3） U2从15V变到21V时，电压调整率SU≤2%（IO=2A）；
（4） IO从0变到2A时，负载调整率SI≤5%（U2=18V）；
（5） 输出噪声纹波电压峰-峰值UOPP≤1V（U2=18V,UO=36V,IO=2A）；
（6） DC-DC变换器的效率≥70%（U2=18V,UO=36V,IO=2A）；
（7） 具有过流保护功能，动作电流IO（th）=2.5±0.2A；
2．发挥部分
（1） 进一步提高电压调整率，使SU≤0.2%（IO=2A）；
（2） 进一步提高负载调整率，使SI≤0.5%（U2=18V）；
（3） 进一步提高效率，使≥85%（U2=18V,UO=36V,IO=2A）；
（4） 排除过流故障后，电源能自动恢复为正常状态；
（5） 能对输出电压进行键盘设定和步进调整，步进值1V，同时具有输出电压、电流的测量和数字显示功能。
（6） 其它。
三、说明
（1） DC-DC变换器不允许使用成品模块，但可使用开关电源控制芯片。
（2） U2可经过交流调压器改变U1来调整。DC-DC变换器（含控制电路）只能由UIN端口供电，不得另加辅助电源。
（3） 本题中的输出噪声纹波电压是指输出电压中的所有非直流成分，要求用带宽不小于20MHz模拟示波器（AC耦合、扫描速度20ms/div）测量UOPP。
（4） 本题中电压调整率SU指U2在指定范围内变化时，输出电压UO的变化率；负载调整率SI指IO在指定范围内变化时，输出电压UO的变化率；DC-DC变换器效率h=PO/ PIN，其中PO＝UOIO，PIN＝UINIIN。
（5） 电源在最大输出功率下应能连续安全工作足够长的时间（测试期间，不能出现过热等故障）。
（6） 制作时应考虑方便测试，合理设置测试点（参考图1）。
（7） 设计报告正文中应包括系统总体框图、核心电路原理图、主要流程图、主要的测试结果。完整的电路原理图、重要的源程序和完整的测试结果用附件给出。
四、评分标准

项目
应包括的主要内容或考核要点
满分
设计
报告
方案论证
DC-DC主回路拓扑；控制方法及实现方案；提高效率的方法及实现方案
8
电路设计
与参数计算

主回路器件的选择及参数计算；控制电路设计与参数计算；效率的分析及计算；保护电路设计与参数计算；数字设定及显示电路的设计
20
测试方法与数据
测试方法；测试仪器；测试数据
(着重考查方法和仪器选择的正确性以及数据是否全面、准确)
10
测试结果分析
与设计指标进行比较，分析产生偏差的原因，并提出改进方法
5
电路图及设计文件
重点考查完整性、规范性
7
总分
50
基本要求
实际制作完成情况
50
发挥
部分
完成第（1）项
10
完成第（2）项
10
完成第（3）项
15
完成第（4）项
4
完成第（5）项
6
其它
5
总分
50

全国大学生电子设计竞赛试题
光伏并网发电模拟装置（A题）
【本科组】
一、任务
设计并制作一个光伏并网发电模拟装置，其结构框图如图1所示。用直流稳压电源US和电阻RS模拟光伏电池，US=60V，RS=30Ω~36Ω；uREF为模拟电网电压的正弦参考信号，其峰峰值为2V，频率fREF为45Hz~55Hz；T为工频隔离变压器，变比为n2:n1=2:1、n3:n1=1:10，将uF作为输出电流的反馈信号；负载电阻RL=30Ω~36Ω。
图1 并网发电模拟装置框图
二、要求
1．基本要求
（1）具有最大功率点跟踪（MPPT）功能：RS和RL在给定范围内变化时，使，相对偏差的绝对值不大于1%。
（2）具有频率跟踪功能：当fREF在给定范围内变化时，使uF的频率fF=fREF，相对偏差绝对值不大于1%。
（3）当RS=RL=30Ω时，DC-AC变换器的效率≥60%。
（4）当RS=RL=30Ω时，输出电压uo的失真度THD≤5%。
（5）具有输入欠压保护功能，动作电压Ud（th）=（25±0.5）V。
（6）具有输出过流保护功能，动作电流Io（th）=（1.5±0.2）A。
2．发挥部分
（1）提高DC-AC变换器的效率，使≥80%（RS=RL=30Ω时）。
（2）降低输出电压失真度，使THD≤1%（RS=RL=30Ω时）。
（3）实现相位跟踪功能：当fREF在给定范围内变化以及加非阻性负载时，均能保证uF与uREF同相，相位偏差的绝对值≤5°。
（4）过流、欠压故障排除后，装置能自动恢复为正常状态。
（5）其它。
三、说明
1．本题中所有交流量除特别说明外均为有效值。
2．US采用实验室可调直流稳压电源，不需自制。
3．控制电路允许另加辅助电源，但应尽量减少路数和损耗。
4．DC-AC变换器效率，其中，。
5．基本要求（1）、（2）和发挥部分（3）要求从给定或条件发生变化到电路达到稳态的时间不大于1s。
6．装置应能连续安全工作足够长时间，测试期间不能出现过热等故障。
7．制作时应合理设置测试点（参考图1），以方便测试。
8．设计报告正文中应包括系统总体框图、核心电路原理图、主要流程图、主要的测试结果。完整的电路原理图、重要的源程序和完整的测试结果用附件给出。
四、评分标准

项目
主要内容
满分
设计
报告
方案论证
比较与选择
方案描述
4
理论分析与计算

MPPT的控制方法与参数计算
同频、同相的控制方法与参数计算
提高效率的方法
滤波参数计算
9
电路与程序设计
DC-AC主回路与器件选择
控制电路或控制程序
保护电路
9
测试方案与测试结果
测试方案及测试条件
测试结果及其完整性
测试结果分析
5
设计报告结构及规范性
摘要
设计报告正文的结构
图标的规范性
3
总分
30
基本要求
实际制作完成情况
50
发挥
部分
完成第（1）项
10
完成第（2）项
5
完成第（3）项
24
完成第（4）项
5
其它
6
总分
50

电能收集充电器（E题）
【本科组】
一、任务
设计并制作一个电能收集充电器，充电器及测试原理示意图如图1。该充电器的核心为直流电源变换器，它从一直流电源中吸收电能，以尽可能大的电流充入一个可充电池。直流电源的输出功率有限，其电动势Es在一定范围内缓慢变化，当Es为不同值时，直流电源变换器的电路结构，参数能够不同。监测和控制电路由直流电源变换器供电。由于Es的变化极慢，监测和控制电路应该采用间歇工作方式，以降低其能耗。可充电池的电动势Ec=3.6V，内阻Rc=0.1Ω。
二、要求
1、基本要求
（1）在Rs=100Ω，Es=10V～20V时，充电电流Ic大于（Es-Ec）/（Rs+Rc）。
（2）在Rs=100Ω时，能向电池充电的Es尽可能低。
（3）Es从0逐渐升高时，能自动启动充电功能的Es尽可能低。
（4）Es降低到不能向电池充电，最低至0时，尽量降低电池放电电流。
（5）监测和控制电路工作间歇设定范围为 0.1 s～5s。
2、发挥部分
（1）在Rs=1Ω，Es=1.2V～3.6V时，以尽可能大的电流向电池充电。
（2）能向电池充电的Es尽可能低。当Es≥1.1V时，取Rs =1Ω；
当Es＜1.1V时，取Rs =0.1Ω。
（3）电池完全放电，Es从0逐渐升高时，能自动启动充电功能（充电输出端开路电压
＞3.6V，短路电流＞0）的Es尽可能低。当Es≥1.1V时，取Rs =1Ω；当Es＜1.1V时，取Rs=0.1Ω。
（4）降低成本。
（5）其它。
三、评分标准
设计报告
项目
主要内容
满分
系统方案
电源变换及控制方法实现方案
5
理论分析与计算
提高效率方法的分析及计算
7
电路与程序设计
电路设计与参数计算
启动电路设计与参数计算
设定电路的设计
10
测试结果
测试数据完整性
测试结果分析
3
设计报告结构及规范性
摘要，设计报告正文的结构
图表的规范性
5
总分
30
基本要求
实际制作完成情况
50
发挥部分
完成第（1）项
30
完成第（2）项
5
完成第（3）项
5
完成第（4）项
5
其它
5
总分
50

四、说明
1．测试最低可充电Es的方法：逐渐降低Es，直到充电电流Ic略大于0。当Es高于3.6V时，Rs为100Ω；Es低于3.6V时，更换Rs为1Ω；Es降低到1.1V以下时，更换Rs为0.1Ω。然后继续降低Es，直到满足要求。
2．测试自动启动充电功能的方法：从0开始逐渐升高Es，Rs为0.1Ω；当Es升高到高于1.1V时，更换Rs为1Ω。然后继续升高Es，直到满足要求。

年全国大学生电子设计竞赛试题
开关电源模块并联供电系统（A 题）
【本科组】
一、任务
设计并制作一个由两个额定输出功率均为 16W 的 8V DC/DC 模块构成的并
联供电系统（见图 1）。

二、 要求
1.基本要求
（1）调整负载电阻至额定输出功率工作状态，供电系统的直流输出电压
UO=8.0±0.4V。
（2）额定输出功率工作状态下，供电系统的效率不低于 60% 。
（3）调整负载电阻，保持输出电压 UO=8.0±0.4V，使两个模块输出电流之
和 IO=1.0A 且按 I1:I2=1:1 模式自动分配电流，每个模块的输出电流的相对
误差绝对值不大于 5%。
（4）调整负载电阻，保持输出电压 UO=8.0±0.4V，使两个模块输出电流之
和 IO=1.5A 且按 I1:I2= 1:2 模式自动分配电流，每个模块输出电流的相对误差绝对值不大于 5%。
2. 发挥部分
（1）调整负载电阻，保持输出电压 UO=8.0±0.4V，使负载电流 IO在 1.5~3.5A
之间变化时，两个模块的输出电流可在（0.5~2.0）范围内按指定的比例自动
分配，每个模块的输出电流相对误差的绝对值不大于 2%。
（2）调整负载电阻，保持输出电压 UO=8.0±0.4V，使两个模块输出电流之和 IO=4.0A 且按 I1:I2=1:1 模式自动分配电流，每个模块的输出电流的相对误
差的绝对值不大于 2%。
（3）额定输出功率工作状态下，进一步提高供电系统效率。
（4）具有负载短路保护及自动恢复功能，保护阈值电流为 4.5A（调试时允许有±0.2A 的偏差）。
（5）其它。
三、 评分标准
四、 说明
（1）不允许使用线性电源及成品的 DC/DC 模块。
（2）供电系统含测控电路并由 UIN供电，其能耗纳入系统效率计算。
（3）除负载电阻为手动调整以及发挥部分（1）由手动设定电流比例外，其
她功能的测试过程均不允许手动干预。
（4）供电系统应留出 UIN、UO、IIN、IO、I1、I2参数的测试端子，供测试
时使用。
（5）每项测量须在 5 秒钟内给出稳定读数。
（6）设计制作时，应充分考虑系统散热问题，保证测试过程中系统能连续安全工作。

   年全国大学生电子设计竞赛试题
直流稳压电源及漏电保护装置（L题）
【高职高专组】
一、任务
设计并制作一台线性直流稳压电源和一个漏电保护装置，电路连接如图1 所示。图中RL 为负载电阻、R 为漏电电流调整电阻、A 为漏电流显示电流表、二、要求
1．基本要求设计一台额定输出电压为5V，额定输出电流为1A 的直流稳压电源。
（1）转换开关S 接1 端，RL 阻值固定为5Ω。当直流输入电压在7~25 V 变
化时，要求输出电压为5±0.05V，电压调整率SU≤1%。
（2）连接方式不变，RL 阻值固定为5Ω。当直流输入电压在5.5~7V 变化时，
要求输出电压为5±0.05V。
（3）连接方式不变，直流输入电压固定在7V，当直流稳压电源输出电流由
1A 减小到0.01A 时，要求负载调整率SL≤1%。（4）制作一个功率测量与显示电路，实时显示稳压电源的输出功率。 2．发挥部分
设计一个动作电流为30mA 的漏电保护装置（使用基本要求部分制作的直流稳压电源供电，不得使用其它电源）。
（1）转换开关S 接2 端，将RL 接到漏电保护装置的输出端，阻值固定为
20Ω，R和电流表A 组成模拟漏电支路（见图1）。调节R，将漏电动作电流设定为30 mA。当漏电保护装置动作后，RL 两端电压为0V 并保持自锁。排除漏电故障后，按下K 恢复输出。要求漏电保护装置没有动作时，输出电压≥4.6V。
（2） 要求漏电保护装置动作电流误差的绝对值≤5%。 （3）
尽量减小漏电保护装置的接入功耗。 （4）其它。

全国电子设计大赛题目(A-J)
双向 DC-DC 变换器（A 题）
【本科组】
一、任务
设计并制作用于电池储能装置的双向 DC-DC 变换器，实现电池的充放电功能，功能可由
按键设定，亦可自动转换。系统结构如图 1 所示，图中除直流稳压电源外，其它器件均需自
备。电池组由 5 节 18650 型、容量 ~3000mAh 的锂离子电池串联组成。所用电阻阻值误差的绝对值不大于 5%。
双向DC-DC
二、要求
1．基本要求
接通 S 1 、S 3 ，断开 S 2 ，将装置设定为充电模式。
（1）U 2 =30V 条件下，实现对电池恒流充电。充电电流 I 1 在 1~2A 范围内步进可调，步
进值不大于 0.1A，电流控制精度不低于 5%。
（2）设定 I 1 =2A，调整直流稳压电源输出电压，使 U 2 在 24~36V 范围内变化时，要求
充电电流 I 1 的变化率不大于 1%。
（3）设定 I 1 =2A，在 U 2 =30V 条件下，变换器的效率
1
90% h ³ 。
（4）测量并显示充电电流 I 1 ，在 I 1 =1~2A 范围内测量精度不低于 2%。
（5）具有过充保护功能：设定 I 1 =2A，当 U 1 超过阈值 U 1th =24±0.5V 时，停止充电。
A - 2 / 3
2．发挥部分
（1）断开 S 1 、接通 S 2 ，将装置设定为放电模式，保持 U 2 =30±0.5V，此时变换器效率
2
95% h ³ 。
（2）接通 S 1 、S 2 ，断开 S 3 ，调整直流稳压电源输出电压，使 U s 在 32~38V 范围内变化
时，双向 DC-DC 电路能够自动转换工作模式并保持 U 2 =30±0.5V。
（3）在满足要求的前提下简化结构、减轻重量，使双向 DC-DC 变换器、测控电路与辅
助电源三部分的总重量不大于 500g。
（4）其它。
三、说明
1．要求采用带保护板的电池，使用前认真阅读所用电池的技术资料，学会估算电池的荷
电状态，保证电池全过程的使用安全。
2 ． 电池组不需封装在作品内，测试时自行携带至测试场地；测试前电池初始状态由参赛
队员自定，测试过程中不允许更换电池。
2．基本要求（1）中的电流控制精度定义为
3. 基本要求（2）电流变化率的计算方法：设 U 2 =36V 时，充电电流值为 I 11 ；U 2 =30V 时，
充电电流值为 I 1 ；U 2 =24V 时，充电电流值为 I 12 ，则
5. 基本要求（5）的测试方法：在图 1 的 A、B 点之间串入滑线变阻器，使 U 1 增加。
6．辅助电源需自制或自备，可由直流稳压电源（U s 处）或工频电源（220V）为其供电。
7．作品应能连续安全工作足够长时间，测试期间不能出现过热等故障。
8．制作时应合理设置测试点（参考图 1），以方便测试；为方便测重，应能较方便的将
双向 DC-DC 变换器、测控电路与辅助电源三部分与其它部分分开。
9．设计报告正文中应包括系统总体框图、核心电路原理图、主要流程图、主要的测试结
果。完整的电路原理图、重要的源程序和完整的测试结果可用附件给出，在附件中提供作品较清晰的照片。.
