7.4 金属板材屋面

本节适用于防水等级为Ⅰ～Ⅲ级的屋面。
7.4.1 施工准备
7.4.1.1 技术准备
参见本标准3.0.3相关内容。
7.4.1.2 材料准备
1 金属板材的种类很多，有锌版、镀铝锌板、铝合金板、铝镁合金板、钛合金板、铜板、不锈钢板、金属压型夹心板等，厚度一般为0.4～1.5mm，板的表面一般进行涂装处理。
2 金属板材连接件。
3 密封材料。
7.4.1.3 机具准备
1 机械设备
拉铆机、手提式点焊机、手推式辊压机、手推式切割机、不锈钢片成型机、冲击钻。
2 主要工具
卷尺、粉线袋、木锤、铁锤、鸭嘴钳、大力钳、木梯、防滑带、安全带。
7.4.1.4 作业条件
参照本标准7.2.1.4相关内容。
7.4.2 材料质量控制
7.4.2.1 根据设计要求选用边缘整齐，表明光滑，色泽均匀，外形规则，不得有扭翘、脱膜和锈蚀等缺陷。
7.4.2.2 金属压型夹心板堆放地点宜选择在安装现场附近，堆放场地应平坦、坚实，且便于排除地面水。堆放时应分层，并宜每3～5m加放垫木。
7.4.2.3 金属板材的规格、性能应符合附录M.3的要求，并有出厂合格证。
7.4.2.4 连接件及密封材料应符合有关材料要求。
7.4.2.5 不锈钢薄板不应先加工成型送到现场，应为卷状库存，使用时现场边滚压、成型，边施工安装。滚压、成型的不锈钢型材，应边缘整齐，尺寸规格精确，两肋宽窄一致，完整无损，不得有扭翘、变型、孔洞等缺陷。堆放不宜过高，防止损坏型材。
7.4.3 施工工艺
7.4.3.1 工艺流程

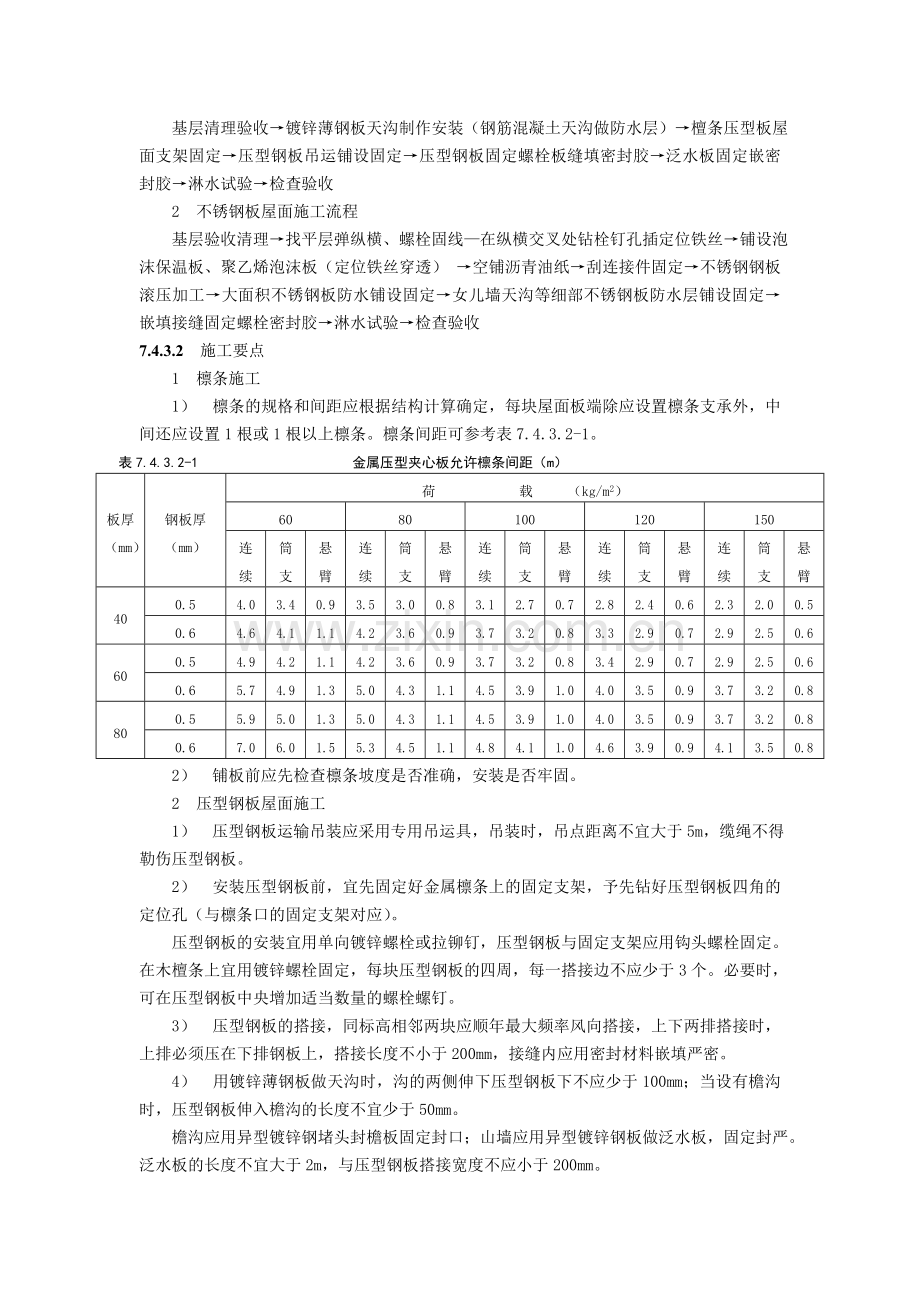

1 压型钢板屋面流程
基层清理验收→镀锌薄钢板天沟制作安装（钢筋混凝土天沟做防水层）→檀条压型板屋面支架固定→压型钢板吊运铺设固定→压型钢板固定螺栓板缝填密封胶→泛水板固定嵌密封胶→淋水试验→检查验收
2 不锈钢板屋面施工流程
基层验收清理→找平层弹纵横、螺栓固线—在纵横交叉处钻栓钉孔插定位铁丝→铺设泡沫保温板、聚乙烯泡沫板（定位铁丝穿透） →空铺沥青油纸→刮连接件固定→不锈钢钢板滚压加工→大面积不锈钢板防水铺设固定→女儿墙天沟等细部不锈钢板防水层铺设固定→嵌填接缝固定螺栓密封胶→淋水试验→检查验收
7.4.3.2 施工要点
1 檩条施工
1） 檩条的规格和间距应根据结构计算确定，每块屋面板端除应设置檩条支承外，中间还应设置1根或1根以上檩条。檩条间距可参考表7.4.3.2-1。
表7.4.3.2-1
金属压型夹心板允许檩条间距（m）

板厚
（mm）
钢板厚
（mm）
荷 载 （kg/m2）
60
80
100
120
150
连续
筒支
悬臂
连续
筒支
悬臂
连续
筒支
悬臂
连续
筒支
悬臂
连续
筒支
悬臂
40
0.5
4.0
3.4
0.9
3.5
3.0
0.8
3.1
2.7
0.7
2.8
2.4
0.6
2.3
2.0
0.5
0.6
4.6
4.1
1.1
4.2
3.6
0.9
3.7
3.2
0.8
3.3
2.9
0.7
2.9
2.5
0.6
60
0.5
4.9
4.2
1.1
4.2
3.6
0.9
3.7
3.2
0.8
3.4
2.9
0.7
2.9
2.5
0.6
0.6
5.7
4.9
1.3
5.0
4.3
1.1
4.5
3.9
1.0
4.0
3.5
0.9
3.7
3.2
0.8
80
0.5
5.9
5.0
1.3
5.0
4.3
1.1
4.5
3.9
1.0
4.0
3.5
0.9
3.7
3.2
0.8
0.6
7.0
6.0
1.5
5.3
4.5
1.1
4.8
4.1
1.0
4.6
3.9
0.9
4.1
3.5
0.8
2） 铺板前应先检查檩条坡度是否准确，安装是否牢固。
2 压型钢板屋面施工
1） 压型钢板运输吊装应采用专用吊运具，吊装时，吊点距离不宜大于5m，缆绳不得勒伤压型钢板。
2） 安装压型钢板前，宜先固定好金属檩条上的固定支架，予先钻好压型钢板四角的定位孔（与檩条口的固定支架对应）。
压型钢板的安装宜用单向镀锌螺栓或拉铆钉，压型钢板与固定支架应用钩头螺栓固定。在木檀条上宜用镀锌螺栓固定，每块压型钢板的四周，每一搭接边不应少于3个。必要时，可在压型钢板中央增加适当数量的螺栓螺钉。
3） 压型钢板的搭接，同标高相邻两块应顺年最大频率风向搭接，上下两排搭接时，上排必须压在下排钢板上，搭接长度不小于200mm，接缝内应用密封材料嵌填严密。
4） 用镀锌薄钢板做天沟时，沟的两侧伸下压型钢板下不应少于100mm；当设有檐沟时，压型钢板伸入檐沟的长度不宜少于50mm。
檐沟应用异型镀锌钢堵头封檐板固定封口；山墙应用异型镀锌钢板做泛水板，固定封严。泛水板的长度不宜大于2m，与压型钢板搭接宽度不应小于200mm。
3 不锈钢薄板屋面施工
1） 不锈钢薄板钢板防水屋面一般铺设在钢筋混凝土屋面基层上，其基层应用水泥砂浆找平，铺保温层空铺沥青纸或油毡。
2） 铺设大面不锈钢防水板时，应先在找平上层上，纵横弹出L型栓钉孔位置，间距为φ455mm，然后钻栓钉孔，直径一般为6.5mm，深70mm。
栓钉孔上应穿铁丝（8号丝），外露50mm（为栓钉定位标记），铺设保温层及空铺油纸，并让铁丝穿透保温层和油纸，最后用膨胀螺栓固定L型不锈钢屋面连接件。
不锈钢防水屋面板应在现场用滚压成型，运至屋面安装铺设。
不锈钢防水屋面板的铺设应从屋面标高最低（檐口）向中央天沟铺设。
3） 不锈钢防水屋面板与屋面结构的连接应采用L型不锈钢连接件与不锈钢防水屋面板型材两肋点焊接焊接；相邻两块型材的板缝宜先咬口啮合点焊，再辊压啮合严密后滚焊焊接，所有焊缝必须全部焊接紧密、牢固，不得遗漏，以防渗漏。
4） 女儿墙的不锈钢板防水层，应用L型铝材及膨胀螺栓或增设角钢，扁铁支架，固定压顶顶面、侧面及下面的防水板；相邻的凹缝应用密封材料封严。
5） 天沟底和侧立面的不锈钢板防水层安装固定方法应与屋面相同，屋面与天沟交接处的挑檐采用L型钢板和滴水钢片进行啮合焊接处理。L型钢板通过膨胀螺栓固定在屋顶结构层上，滴水钢片的下缘通过螺丝固定在L型钢片的下方。
滴水钢片上缘与屋顶坡面挑出的不锈钢片连接，应采用咬合后点焊及滚焊拼接，最后嵌密封胶封严。
表7.4.3.2-2 金属板材屋面搭盖要求
项 次
项 目
搭盖尺寸（mm）
检验方法
1
金属板材的横向搭接
不小于1个波
用尺量检查
2
金属板材的纵向搭接
≥200
3
金属板材挑出墙面的长度
≥200
4
金属板材伸入檐沟内的长度
≥150
5
金属板材与泛水的搭接宽度
≥200
表7.4.3.2-3 金属板材现场抽样复验项目
材料名称
现场抽样数量
外观质量检验
金属板材
同一批至少抽一次
边缘整齐，表面光滑，色泽均匀，外形规则，不得有扭翘、脱膜、锈蚀
7.4.4 成品保护
7.4.4.1 屋面铺油毡，盖平瓦、油毡瓦、金属压型板等施工时，均应穿软底鞋，防止油毡、瓦破损及金属压型板油漆划伤。
7.4.4.2 屋面施工时，不应在基层和瓦面上堆放其它重物和对屋面产生污染和损害的材料。当空中吊物经过屋面让空时应防止坠落和滴漏。
7.4.4.3 当屋脊、天沟、沿口、女儿墙、泛水等处施工采用水泥类材料、油漆涂料类、接缝密封防水类材料时，应防止对瓦屋面产生污染，一旦产生，则应立即采取有效措施清洗干净。
7.4.4.4 土建施工和水电、工业设备安装交叉时，应认真办理成品保护交接手续。
7.4.4.5 对屋面进行检查修理，构配件置换时，应采取周密有效措施，防止产生新的损坏。
7.4.5 安全环保措施
7.4.5.1 上屋面时，先检查檩条是否平稳、牢固。
7.4.5.2 金属板瓦的堆放应坡堆放，每垛不得超过3张，禁止将材料放置在不固定的椽条上，经防滚下或被大风吹落，发生事故。
7.4.5.3 在屋面上铺设金属板时，必须用带楞的防滑板梯，没有屋面板的工程，必须将防滑板梯反面两头钉牢挂钩及木楞。
7.4.5.4 有霜、结冰或刮六级以上大风时禁止进行铺设。
7.4.5.5 剪下的碰头的碎钢板应及时进行清除，以免刺伤腿脚。
7.4.5.6 其它可参见本标准3.0.16条相关内容。
7.4.6 质量标准
主控项目
7.4.6.1 金属板材及辅助材料的规格和质量，必须符合设计要求。
检验方法：检查出厂合格证和质量检验报告。
7.4.6.2 金属板材的连接和密封处理必须符合设计要求，不得有渗漏现象。
检验方法：观察检查和雨后或淋水检验。
一般项目
7.4.6.3 金属板材屋面应安装平整，固定方法正确，密封完整；排水坡度应符合设计要求。
检验方法：观察和尺量检查。
7.4.6.4 金属板材屋面的檐口线、泛水段应顺直，无起伏现象。
检验方法：观察检查。
7.4.7 质量验收
7.4.7.1 分项工程施工质量检验批量应符合本标准3.0.12条的规定，在施工组织设计（方案）中事先确定。
7.4.7.2 检验批的验收应按本标准3.0.14条执行。
7.4.7.3 验收时应检验金属板材和辅助材料的出厂合格证、质量检验报告。
7.4.7.4 检验批质量记录，当地无统一规定时，宜采用“金属板材屋面工程检验批质量验收记录表”040403口口。

金属板材屋面工程检验批质量验收记录
GB 50207-2002
040403口口
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检
查评定记录
监理（建设）
单位验收记录
主
控
项目
1
板材及辅助材料的规格和质量
必须符合设计要求。

2
金属板材的连接和密封处理
必须符合设计要求，不得有渗漏现象。

一般项目
1
金属板材铺设
安装平整、固定方法正确、密封完整、排水坡度应符合设计要求。

2
檐口线及泛水做法
应顺畅，无起伏现象。

施工单位
检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）
单位验收结论

监理工程师：（建设单位项目专业技术负责人） 年 月 日

9.5 瓦屋面细部构造

序号
构造名称
构造简图
控制要点
1
平瓦檐口

图9.5-1 平瓦檐口
1—木基层；2—干铺油毡；3—顺水条；
4—挂瓦条；5—平瓦
平瓦、波形瓦的瓦头挑出封檐板的长度宜为50～70mm
（图9.5-1）
2
波形瓦
檐 口

图9.5-2 波形瓦檐口
波形瓦；2—镀锌螺钉；3—檩条
波形瓦、压型钢板檐口挑出的长度不应小于200mm
（图9.5-2、图9.5-3）
3
压型钢板檐 口

图9.5-3 压型钢板檐口
1—压型钢板；2—檐口堵头板；3—固定支架
4
烟囱根
泛水

图9.5-4 烟囱根泛水
1—平瓦；2—挂瓦条；3—分水线；4—水泥石灰砂浆加麻刀
平瓦屋面上的泛水，宜采用水泥石灰砂浆分次抹成，其配合比宜为1：1：4，并应加1.5%的麻刀。烟囱与屋面的交接处在迎水面中部应抹出分水线，并应高出两侧各30mm
（图9.5-4）
5
压型钢板屋面泛水

图9.5-5 压型钢板屋面泛水
1—密封材料；2—盖板；3—泛水板；
4—压型钢板；5—固定支架
压型钢板屋面的泛水板与突出屋面的墙体搭接高度不应小于300mm；安装应平直
（图9.5-5）
6
天沟、
檐沟

9.5-6 天沟、檐沟示意
1—瓦；2—天沟、檐沟
瓦伸入天沟、檐沟的长度应为50～70mm
（图9.5-6）
7
波 瓦
固定方法

图9.5-7 波瓦固定方法
1—镀锌螺钉；2—镀锌垫圈；3—防水垫圈；
4—波瓦；5—檩条
波瓦应采用带防水垫圈的镀锌弯钩螺栓固定在金属檩条或混凝土檩条上，或用镀锌螺钉固定在木檩条上，螺栓或螺钉应设在靠近波瓦搭接部分的盖瓦波峰上
（图9.5-7）
8
相邻两瓦搭 接

图9.5-8 相邻两瓦搭接
1—镀锌螺钉；2—镀锌垫圈；3—防水垫圈；
4—波瓦；5—檩条
波瓦应采用带防水垫圈的镀锌弯钩螺栓固定在金属檩条或混凝土檩条上，或用镀锌螺钉固定在木檩条上，螺栓或螺钉应设在靠近波瓦搭接部分的盖瓦波峰上
（图9.5-8）
