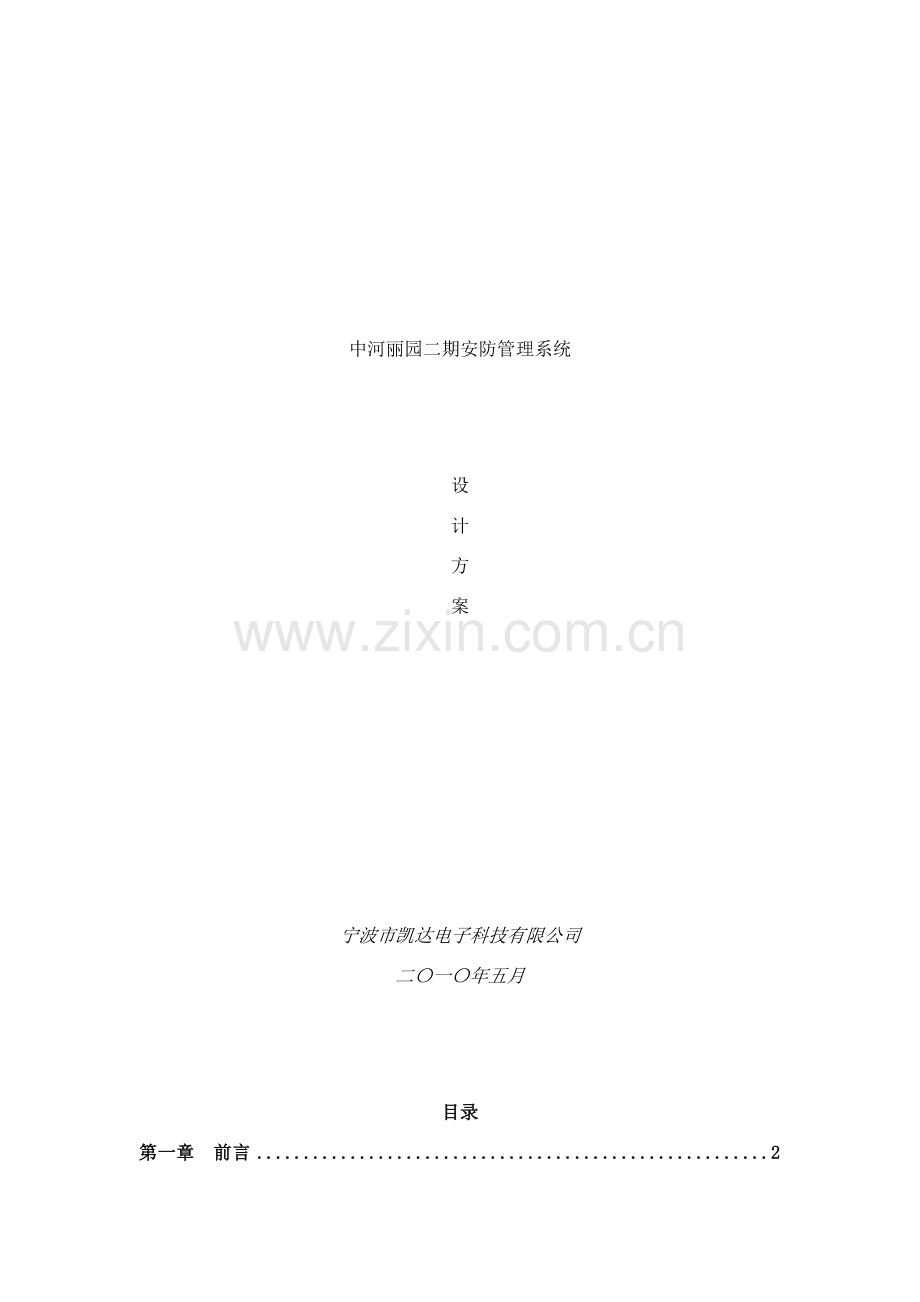

中河丽园二期安防管理系统

设
计
方
案

宁波市凯达电子科技有限公司
二〇一〇年五月

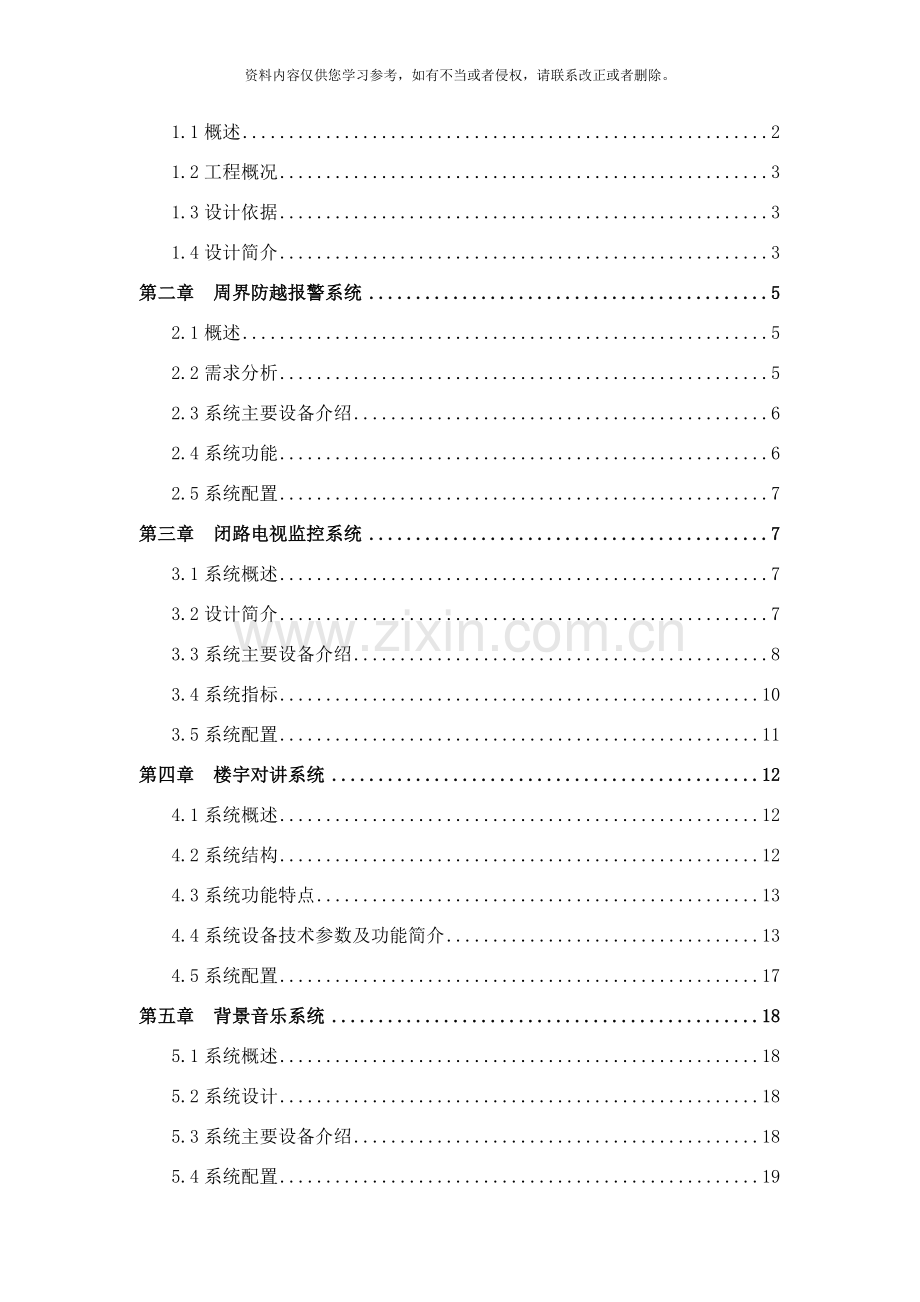

目录
第一章 前言 2
1.1概述 2
1.2工程概况 3
1.3设计依据 3
1.4设计简介 3
第二章 周界防越报警系统 5
2.1概述 5
2.2需求分析 5
2.3系统主要设备介绍 6
2.4系统功能 6
2.5系统配置 7
第三章 闭路电视监控系统 7
3.1系统概述 7
3.2设计简介 7
3.3系统主要设备介绍 8
3.4系统指标 10
3.5系统配置 11
第四章 楼宇对讲系统 12
4.1系统概述 12
4.2系统结构 12
4.3系统功能特点 13
4.4系统设备技术参数及功能简介 13
4.5系统配置 17
第五章 背景音乐系统 18
5.1系统概述 18
5.2系统设计 18
5.3系统主要设备介绍 18
5.4系统配置 19
章 工程实施 19
6.1项目实施步骤 19
6.2施工流程 20
6.3工程管理及施工要求 21
6.4保证安全施工的措施 22
6.5保证工程质量的措施 22
第七章 售后服务 23
报价清单及系统图纸 24

第一章 前言
1.1概述
随着社会经济的高速发展, 人们的生活水平迅速提高, 当温饱不再成为大家关心的话题时, 就开始对健康消费、 生活享受及住宅生活环境提出越来越高的要求, 特别对生活服务、 信息沟通、 安全保障方面的需求日益加强。追求、 崇尚一种无拘无束的生活空间, 回归大自然的心理倾向。而在都市里人们生活的节奏逐步加快, ”家”已经不是单纯意义上的房子, 是释放人们被束缚的紧张心情、 让身心得到休息的地方, 因此传统的小区住宅形式已不能适应现代人的新生活方式的要求。为此, 随着高科技的迅猛发展, ”智能化小区”的全新概念便应运而生, 并迅速成为了城市热点, 人们谈论的话题。
住宅小区智能化是以高科技技术为基础, 利用先进的仪器设备和管理手段, 运用计算机及相关的最新技术, 在传统的建筑结构上采用现代化的计算机技术、 传感技术、 传输技术、 安防技术、 自动控制技术等各种先进技术来提高效率、 降低损耗、 节约成本, 不断提高小区物业管理、 安全防范以及信息服务等方面的自动化程度, 为住户提供一个安全、 方便、 舒适的生活空间。
回归自然, 天更蓝, 水更绿, 空气更清新, 告别”笼子”的束博, 无拘无束的生活是都市人的向往, 也是我们实现住宅小区智能化的追求。非常荣幸能够为新隆中河丽园二期提供我们的智能化管理系统设计方案, 本方案根据贵公司提供的规划平面图进行设计, 希望贵公司提出宝贵意见, 以使得我们的设计能够更加合理。

1.2工程概况
中河丽园二期北靠坝头路, 总用地面积38074平方米, 总建筑面积66694平方米。小区总户数为490户, 小区内住宅类型除一幢单身公寓外, 剩余全部是多层住宅, 总共有54个单元( 其中包括单身公寓2个单元) 。
1.3设计依据
Ø 《安全防范工程程序与要求》GA/T75-94
Ø 《安全防范工程技术规范》GB50348-
Ø 《住宅小区安全技术防范系统要求》宁波市地方标准DB3302/T1006-
Ø 《安全防范系统通用图形符号》GA/T74-94
Ø 《民用闭路监视电视系统工程技术规范》GB50198-94
Ø 《楼宇对讲电控防盗门通用技术条件》GB/T72-94
Ø 中河丽园二期建筑平面图
1.4设计简介
本系统方案设计遵循”功能齐全, 技术先进, 实用可靠, 扩展性好, 有利管理, 投资合理”的原则。

系统结构框图如下图所示:
中河丽园二期小区安防管理系统
周界防越报警系统
闭路电视监控系统
楼宇对讲系统
背景音乐系统

Ø 周界防越报警系统:
周界防越报警系统主要经过在小区四周的围墙上安装主动红外探测器, 防止非法跨越。当发生非法入侵时, 主机接收到前端探测器发出的报警信号, 并显示报警位置, 同时警号鸣叫, 以提示保安人员及时处理警情。
Ø 闭路电视监控系统:
在小区的出入口和周边围墙, 以及内部主要道路口安装摄像机, 随时观看小区内的人员进出情况及小区周边人员动态, 所有信号经传输送至控制中心进行显示、 观看和录像, 便于保安及时发现情况, 及时处理。当有事情发生时, 能够经过录像查证。
Ø 楼宇对讲系统:
在每个楼的单元入口处安装封闭防盗门和对讲主机, 住户室内安装对讲分机, 可实现住户与来访者的通迅。来访者只能在住户认可并实施开门的情况下进入, 在一定程度上防止了闲杂人员的进入。
Ø 背景音乐系统
小区背景音乐系统, 平时播放轻松幽雅的音乐, 能够培养小区温馨、 和谐的氛围, 陶冶居民的情操; 同时兼有腹部小区广播信息的作用。
第二章 周界防越报警系统
2.1概述
周界防越报警系统是为防止不法之徒不经过正常出入口而非法闯入时报警并阻吓而设立的。
一般, 在小区的四周围墙上设置主动式红外双束对射探测器, 以监视非法入侵者。一旦有非法入侵者闯入, 处于警戒状态的探测器立即发出报警信号到保安中心, 并在报警主机上显示报警点位置, 同时联动警号发出报警信息, 威慑和阻吓不法之徒, 提醒有关人员注意, 做到群防群治, 真正起到防范的作用。
2.2需求分析
周界防越报警系统根据实际长度来配备红外对射根据防区的数量选用报警主机。结合中河丽园二期的实际情况, 考虑到为避免周界防越红外对射探头在有风、 雾、 雨的情况下产生误报, 我公司本次方案选用红外对射探头时预留一定的余量。本次设计的主动红外对射主要安装在小区的南面和西面及北面的围墙, 共由6对探测器组成。具体分布如下:
1) 南面8#、 9#、 10#前各1对红外对射ABT-100, 共3对;
2) 北面消防通道及人行通道个1对红外对射ABT-30, 共2对
3) 西面围墙1对红外对射ABT-100, 共1对
具体分布位置参见平面布防图。
当系统有报警发生时, 保安中心值班人员能够经过监控系统查看相关地点的图像, 查看警情, 并经过对讲机等通讯设备通知在外执勤的保安人员赴报警区域查看警情。
本次周界报警探头并入一期报警系统, 共用一个主机。
2.3系统主要设备介绍
1. 主动式红外探测器
Ø 双光束红外线探测器。
Ø 增益回路自动调节感应度控制, 适应雨、 雾、 雪等恶劣气候。
Ø 光轴水平调整角度90○-180○不等, 垂直调整角度10○-24○不等。
2.4系统功能
1. 周界防越报警系统经过前端远距离红外对射探头将小区周边封锁, 当有非法人员闯入时, 探头将发出报警信号, 在管理中心显示报警的位置。
2. 为了保证系统的稳定运行, 设计了防拆报警, 防剪断报警功能, 系统一旦遭到破坏, 便会发出报警声。
3. 为了适应室外天气的变化, 系统具有防水、 防高温、 防晒、 防低温功能。
4. 系统配置了在线备用电源, 以确保断电时系统能正常运行。
5. 为了防止系统对小动物经过产生的误报, 采用了防宠物探头, 增强了系统的稳定性, 减少了不必要的麻烦。
6. 本系统在管理中心统一进行布防/撤防, 管理方便, 灵活。

2.5系统配置
序号
名称
规格型号
品牌产地
单位
数量
1
30M红外对射探测器
ABT-30
深圳艾礼富
对
2
2
100M红外对射探测器
ABT-100
深圳艾礼富
对
4
3
对射支架
定制
国产
个
6
4
警号
ES626
国产
个
1
5
开关电源
12V/8.5A
国产
个
1

第三章 闭路电视监控系统
3.1系统概述
闭路电视以其传输质量高、 系统功能强、 施工方便、 使用方便和不占用无线频率资源等优点被广泛用。特别是数字硬盘录像技术应用在安全防范技术领域中以后, 以其技术先进, 功能齐全, 安全有效, 使用方便等显著特点被越来越多的人们所接受。
为了加强中河丽园二期内部的安全防范管理工作, 我们经过对平面图的分析, 结合业主的要求设计出一套监控系统方案, 整个系统不但是现代化管理的重要设施之一, 也是安全防范技术的一种重要手段。在选用器材设备上, 采用国内处于领先地位的新技术、 新设备, 具有良好的兼容性和可扩展性。
3.2设计简介
根据中河丽园二期的具体实际情况, 整个小区共设置21个监控点。

具体配置点数表如下:
序号
位置
数量
性能
1
人行通道
1
红外彩色摄像机
3
消防通道
1
红外彩色摄像机
4
周边围墙
6
红外彩色摄像机
5
小区内部
13
红外彩色摄像机

在控制中心配置两台彩色监视器, 一台16路数字硬盘录像机和一台8路数字硬盘录像机作为主要的显示设备和控制设备。数字硬盘录像机集成了画面处理显示、 图像压缩编码/解码, 数字录像/即时回放、 影像资料管理、 资料备份/还原、 云台/镜头、 一体化球控制、 网络传输及外接报警控制等多种功能, 可满足现代安防的全面功能要求。控制中心设置在主入口旁的门卫处, 所有摄像机的图像都在控制中心进行录像和控制, 在控制中心设置一套安防管理系统操作台, 所有显示和控制设备都都嵌入安装于操作台里面, 美观大方, 监视效果好。本次设计二期监控与一期共用一个监控中心。

3.3系统主要设备介绍
1. 彩色红外摄像机:
该摄像机的主要性能参数如下:
Ø 图像传感器: 1/3″SONY CCD
Ø 像素: 582(H)×500(V):PAL
Ø 扫描系统: PAL
Ø 水平清晰度: 420TVL
Ø 最低照度: 0.5Lux/0Lux(红外灯开启)
Ø 信噪比: ≥48dB
Ø 光 圈: 1/50(1/60)-1/100,000(秒)
Ø 镜头: 4mm～16mm/F1.5
Ø 外壳: 铝合金
Ø 红外灯照射距离: 50m
2. 16路数字硬盘录像机
系统的控制中心采用杭州海康威视的DS-8016HC-SL嵌入式硬盘录像机, 是当前业界先进的数字化监控设备, 代表着数字化安防技术发展的方向。系统具有以下功能特性:
Ø 视频压缩标准: H.264, 视频处理芯片: DSP处理器
Ø 主CPU: 嵌入式MPU
Ø 操作系统: RTOS嵌入式操作系统
Ø 16个视频输入通道, 16路视频环通输出; 1个主口视频输出; 4路副口视频矩阵输出; 两路同步回放。
Ø 实时监视图像分辨率: PAL: 704*576( D1) ; NTSC: 704*480( D1) 。
Ø 回放分辨率: PAL: 176*144( QCIF) , 352*288( CIF) ;
Ø 视频输出( 本地预览, 主口) : 1路( NTSC, PAL可选) , BNC( 电平: 1.0Vp-p, 阻抗: 75Ω) 。
Ø 视频矩阵输出( 副口) : 16×4, BNC( 电平: 1.0Vp-p, 阻抗: 75Ω) 。
Ø 通讯接口: 1个RJ45 10M/100M以太网口, 1个RS232口, 1个RS485口。
Ø 硬盘IDE接口: 4个IDE接口, 支持8个IDE硬盘;
Ø USB接口: 1个, 协议: USB1.1。支持U盘, USB硬盘, USB刻录机。
Ø VGA接口: 1个, 分辨率: 800×600/60Hz, 800×600/75Hz, 1024×768/60Hz。
Ø 报警输入/输出: 16进/4出。
Ø 功耗: 32W( 不含硬盘) 。
3. 8路数字硬盘录像机
系统的控制中心采用杭州海康威视的DS-8008HC-SL嵌入式硬盘录像机, 是当前业界先进的数字化监控设备, 代表着数字化安防技术发展的方向。系统具有以下功能特性:
Ø 视频压缩标准: H.264, 视频处理芯片: DSP处理器
Ø 主CPU: 嵌入式MPU
Ø 操作系统: RTOS嵌入式操作系统
Ø 8个视频输入通道; 1个主口视频输出; 两路同步回放。
Ø 实时监视图像分辨率: PAL: 704*576( D1) ; NTSC: 704*480( D1) 。
Ø 回放分辨率: PAL: 176*144( QCIF) , 352*288( CIF) ;
Ø 视频输出( 本地预览, 主口) : 1路( NTSC, PAL可选) , BNC( 电平: 1.0Vp-p, 阻抗: 75Ω) 。
Ø 通讯接口: 1个RJ45 10M/100M以太网口, 1个RS232口, 1个RS485口。
Ø 硬盘IDE接口: 4个IDE接口, 支持8个IDE硬盘;
Ø USB接口: 1个, 协议: USB1.1。支持U盘, USB硬盘, USB刻录机。
Ø VGA接口: 1个, 分辨率: 800×600/60Hz, 800×600/75Hz, 1024×768/60Hz。
Ø 报警输入/输出
Ø 功耗: 32W( 不含硬盘) 。
3.4系统指标
Ø 图像水平清晰度, 彩色不低于270电视线, 黑白不低于400电视线。
Ø 图像画面的灰度不低于8级;
Ø 系统的各路视频信号, 在监视器输入端的电平值为1VP-P 3dBVBS;
Ø 系统在低照度使用时, 监视画面达到可用图像, 其系统噪比不低于25dB。
Ø 系统图像质量的随机信噪比不低于37dB;
Ø 图像质量按五级损伤制评定, 图像质量不低于4分。
3.5系统配置
序号
名称
规格型号
品牌产地
单位
数量
1
红外彩色摄像机50M/16MM
HCA-772K
深圳宏天视
只
18
2
红外彩色摄像机25M/6MM
HCA-770K
深圳宏天视
只
3
3
摄像机支架

国产
个
3
4
万向节支架

国产
个
18
5
室外立竿( 高2.5米)
定制
国产
根
10
6
16路数字硬盘录象机
DS-8016HC-SL
海康威视
台
1
7
8路数字硬盘录象机
DS-8008HC-SL
海康威视
台
1
8
DVR专用硬盘( 按10天录像时间)
500G
希捷
块
3
9
显示器
纯平17"
三星
台
2
10
彩色监视器
SP-14A
广州新视宝
台
2
11
16路视频切换器
SP-616
广州新视宝
台
2
12
16路视频分配器( 1分2)
PIH-6032
台湾利凌
台
1
13
8路视频分配器( 1分2)
PIH-6016
台湾利凌
台
1
14
操作台
定制
宁波双友
套
1
15
开关电源
12V/8.5A
国产
个
6
16
后备式UPS电源
MT1000S
深圳山特
台
1
17
蓄电池( 维持4小时)
12V/100AH
深圳山特
节
4
18
电池箱
4节箱
深圳山特
只
1

第四章 楼宇对讲系统
4.1系统概述
一个完善的智能化社区, 具有便捷、 安全、 舒适、 高档的生活环境, 确保每一个住户的生命财产的安全, 是本系统最大的意义, 创造一个住宅的理想空间是本系统的目的所在。
小区楼宇对讲系统、 是根据中国实行封闭式管理住宅小区的特点专门设计的产品。它针对分布式住宅小区的管理特点进行功能规划, 如多通道内部通讯、 双向互叫对讲、 住户报警、 防盗防灾报警等等, 把单纯访客开门提升到多功能综合管理层面上, 对提高小区安全管理、 方便住户起到积极的作用。
出于从系统投入方面考虑, 中河丽园二期多层楼宇对讲系统选用厦门誉诚公司非可视不联网直呼对讲系统, 系统不具备联网功能, 各个单元独立对讲, 开锁; 38#楼单身公寓选用厦门誉诚公司非可视编码对讲系统。
4.2系统结构
直通式楼宇对讲系统结构可分两个部分:
Ø 前端( 住户居室) : 住户室内分机, 完成接听、 对讲和开锁功能。
Ø 终端( 单元出入口) : 由单元门口主机、 静音电控锁组成一道出入口安全保护屏障。
本系统共有室内分机466只, 单元门口主机52只。
4.3系统功能特点
厦门誉诚公司直呼式对讲系统的功能特点如下:
以单元为单位单独进行管理, 来访客人在单元门口处按下相应住户房间号, 由住户确认后, 在室内分机上按下开锁键开启单元门, 客人进入后, 闭门器自动关闭单元门。
系统功能特点如下:
Ø 4芯楼内总线
Ø 两线无极性入户, 安装简单方便
Ø 户户隔离, 自动保护
Ø 分机100%互换分机待机不耗电
Ø 主机可增加刷卡开锁
Ø 4芯联网总线, 联网稳定可靠
Ø 适用于多层、 高层建筑
Ø 单元内最多支持4000户
Ø 刷卡主机可选配遥控器
4.4系统设备技术参数及功能简介
1. 住户室内分机
功能:
Ø 能接收门口主机的呼叫
Ø 与单元门口主机进行对讲, 并开锁

技术参数:
Ø 功耗: <5mA
Ø 工作功耗: <30mA
Ø 工作环境温度: 0℃～+45℃
Ø 工作环境湿度: 45%-95%
Ø 安装方式: 壁挂式

2. 直呼主机:
功能:
Ø 直呼式按键设计, 简单方便
Ø 高分辨率CCD, 图像清晰
Ø 支持增加ID卡门禁开锁
Ø 具有呼叫、 对讲、 开锁等功能
Ø 支持室内分机监视主机功能
Ø 用户可自定义房号,灵活多变
Ø 最大容量: 32户
技术参数:
Ø 工作电压: DC16.5V ~ 20V
Ø 待机功耗: <30mA
Ø 工作功耗: <300mA
Ø 工作环境温度: -10℃~+50℃
Ø 工作环境湿度: 45%-95%
Ø 显示元件: 1/3" CCD
Ø 镜头: 92度广角
Ø 最低照度: 0.3Lux＠F2.O
Ø 水平解析度: CCIR 400线
Ø 红外二极管: 内置
Ø 视频输出: 1Vp-p 75Ω
Ø 外壳材料: 铝合金
Ø 安装方式: 墙体嵌入或铁门固定
3. 编码主机
功能:
Ø 功防水按键设计, 操作方便
Ø 具有呼叫、 可视对讲、 开锁等功能
Ø 多种和弦音乐选择
Ø 支持密码开锁功能, 可增加ID或IC刷卡系统
Ø 高分辨率CCD, 图像清晰
Ø 支持室内分机监视主机功能
Ø 能够根据客户需求, 进行三、 四位编码
Ø 能够随时呼叫管理中心能:
技术参数:
Ø 工作电压: DC16.5V ~ 20V
Ø 待机功耗: <30mA
Ø 工作功耗: <300mA
Ø 工作环境温度: -30℃~+50℃
Ø 工作环境湿度: 45%-95%
Ø 显示元件: 1/3" CCD
Ø 镜头: 92度广角
Ø 最低照度: 0.3Lux＠F2.O
Ø 水平解析度: CCIR 400线
Ø 红外二极管: 内置
Ø 视频输出: 1Vp-p 75Ω
Ø 外壳材料: 铝合金
Ø 安装方式: 墙体嵌入或铁门固定

4. 不间断电源
功能:
Ø 具有过压、 过流、 过执及短路保护, 停电后延时供电
Ø 技术参数:
Ø 输入电压: AC/100V～250V
Ø 输出电压: DC/12V±10%
Ø 输出电流: 4.5A
Ø 功率: 60W
Ø 使用方法: 红色线为+、 黑色线为-
Ø 尺寸:240×155×65MM(高×宽×厚)

4.5系统配置
序号
名称
规格型号
品牌产地
单位
数量
一
普通多层设备
1
非可视住户分机
AR512-A+B
厦门誉诚
只
466
2
非可视单元门口主机
AD212A-F
厦门誉诚
只
52
3
系统电源
AP121
厦门誉诚
只
52
4
灵性锁
DJ02
浙江宏泰
只
104
5
闭门器
HT7002
浙江宏泰
只
104
6
单元门钥匙

国产
把
1398
7
防盗门( 铁门)
定制( 按5平方计)
国产
扇
52
二
38＃楼单身公寓设备
1
非可视住户分机
AR512-A+B
厦门誉诚
只
24
2
非可视编码门口主机
AD231A
厦门誉诚
只
2
3
分机隔离器
AT031
厦门誉诚
只
6
4
多主机切换器
AT041
厦门誉诚
只
1
5
系统电源
AP121
厦门誉诚
只
2
6
灵性锁
DJ02
浙江宏泰
只
4
7
闭门器
HT7002
浙江宏泰
只
4
8
单元门钥匙

国产
把
72
9
防盗门( 铁门)
定制( 按5平方计)
国产
扇
2

第五章 背景音乐系统
5.1系统概述
建立小区背景音乐系统, 平时播放轻松幽雅的音乐, 能够培养小区温馨、 和谐的氛围, 陶冶居民的情操; 同时, 系统的紧急广播作用, 能够高效、 简捷地通知到每一个被通知人, 当发生紧急时, 更能起到防范和救灾的作用, 有效的保障小区居民的生命财产安全, 提升整个小区的档次。
5.2系统设计
本系统主要由以下几部分组成:
室外公共绿化地带: 均匀布置22只室外草坪音箱。
监控中心内: 纯后级功率放大器, DVD机和话筒与一期共用等。
本次设计二期背景音乐并入二期系统。
5.3系统主要设备介绍
1. 纯后级功放
Ø 100V、 70V定压输出和4-16Ω定阻输出
Ø 一单元LED电平指示
Ø RCA插口和XLR插口供方便地环接
Ø 输出短路保护及告警、 过热告警和饱和失真告警
2. 室外草坪音箱
Ø 单元尺寸:6.5"x1, 3"x1
Ø 标准功率:20W
Ø 最大功率:45W
Ø 输入电压:70-100V
Ø 灵敏度(1m,1W):86dB
Ø 最大声压级(1m):100dB
Ø 频响:80-10,000Hz
Ø 尺寸:440x?240mm
Ø 重量6kg
5.4系统配置
序号
名称
规格型号
品牌产地
单位
数量
1
室外草坪音响( 20W)
AG-620
T_KOKO
只
22
2
纯后级功率放大器( 650W)
AP-2500
T_KOKO
台
1
3
广播机柜( 高1.2米)
定制
国产
只
1

第六章 工程实施
6.1项目实施步骤
Ø 布线设计
在我方完成对整个布线系统的设计方案,并得到贵方的确认后,我方将与有关设计部门配合,完成整个建筑的管线设计或修正,并出具施工图。
Ø 设备安装
根据最终确定的施工图进行管线敷设、 设备安装。
Ø 施工督导
在施工过程中,我方将实施技术性的指导和非技术性的工程管理,协调。
Ø 线路测试
在管线敷设工程完工后,我们对管线部分进行测试,并提交测试证明报告。
Ø 系统联调
在协调的线路测试后,选择若干站点,对外部连接设备进行联通测试,并提供测试报告。
Ø 工程验收
完成上述测试后,双方签字认定工程验收完毕,并完成工程保证体系。
Ø 文档提交
验收后,我方将以文本方式,向贵方提供系统设计与方案配置,施工记录等在内的文档。
6.2施工流程
现场考察
方案制定
线路施工
线路检测
设备采购
岗位培训
设备就位
系统运行
后期维护
试运行
我公司严格参照ISO9000系列标准, 对中河丽园二期安全防范管理系统从售前便开始了对服务质量的全过程跟踪, 而且我们会严格把住施工前后的每一个环节。

6.3工程管理及施工要求
Ø 工程特点
1) 双方有关人员对该工程十分重视,分别有专人负责协调和管理。
2) 由于布线对以后的网络应用很重要, 因此施工应严格把关,以防错线和漏线。
3) 由于墙面和地面的设备安装取决于装潢等其它工程的进度,因此,需与其它安装单位密切配合。
Ø 施工现场临时设施
1) 在施工期间,请甲方须提供一间25平方米左右可锁门的房间以供施工人员临时放置材料,工具和更换衣服。
2) 井内须提供220V临时电源和临时照明。
3) 设备的安装和完工后对设备的保护,希望用户采取相应的措施。
Ø 系统安装主要技术要求
安装施工中,将严格按照国家有关部门颁发的安全规范和技术标准进行施工,做好安装质量过程记录和安装质量自监报告。
在施工全过程中将着重注意以下几方面的技术环节:
1.与施工单位积极配合。
2.布线是一项非常重要的工作,将会影响到工程质量,强电线缆与弱电线缆应分开,单独穿管敷设。
3.认真做好设备,材料开箱清点工作,做好记录,加强产品的保护和管理。
4.施工安装中必须严格按图纸施工,确保安装质量。
5.做好每道工序的质量自监,并做好原始记录。
6.所有接线必须符合规范要求,接线正确无误。
6.4保证安全施工的措施
1.工程开工前,工程技术部将对安装人员进行安全技术交底工作。
2.施工人员应认真做好安装人员"施工安全记录"。
3.现场施工人员严格遵守各项安全操作规程,尊重用户施工现场的安全劳动纪律,班组每周坚持一次安全会议,并做好记录。
4.施工现场必须严格遵守动火规定,需动火时,必须先办理申请动火报告,按规定配备足够的消防器材,并做好现场的监护工作,施工结束,班组长应带领施工人员做彻底检查,消除一切事故隐患。
5.在施工过程中,有关部门领导要经常组织人员进行现场检查,发现问题及时督促班组改正。
6.系统在配合调试中,施工人员应绝对服从项目负责人的调配,共同解决问题,决不可盲目操作。
6.5保证工程质量的措施
1.工程开工前,工程部施工人员应做好图纸会审,熟悉工程内容,性质,工期进度,设备到货情况。
2.工程开工前,施工人员应熟悉各设备的技术资料,了解安装规范标准拟定具体施工方案。
3.对各设备进行开通预测,确保设备完好地联网。
4.工程开工前,应组织有关人员进行全面的技术交底工。
5.施工班组必须全面熟悉图纸,技术资料,安装要求,在施工中严格按照施工方案进行实施。
6.在施工全过程中,施工人员应加强施工现场的安全,质量,进度,技术横向协调等等的管理,发现问题应及时反馈,共同解决。
7.安装人员应严格遵守安装工艺,操作规范与标准施工,并对每一个施工重要环节进行自检,互检,认真准确地填写安装质量过程记录及自验报告。
8.施工人员应服从项目负责人的指挥安排,合理安排劳动力的搭配,加强设备保护的责任感,搞好文明施工, 做好施工完毕的现场清理工作。
9.强化质量保证体系,在施工全过程中,应抓好重要环节的定点质量检查,安装人员应服从质检人员的互检,抽验工作,发现问题及时改正。

第七章 售后服务
技术安全防范是保障财产和人员生命财产安全的重要措施, 只有使系统时刻处于良好的工作状态, 才能达到有效防范目的。要使设备处于完好的工作状态, 除日常的维护保养外做好售后服务十分重要。
Ø 本公司严格按照国家、 公安部、 市府有关标准规范进行系统设计、 施工安装;
Ø 设备在运往现场安装前须在公司进行系统24-48小时联试通电考核;
Ø 本公司设工程维修服务部, 专职负责进行工程的售后服务及维修工作。本公司存有全部施工图纸及相关技术文件和合同, 可供维修时查阅, 以确保系统维护, 不因原施工人员变动而受影响;
Ø 工程服务部在收到报修电话后, 本市范围内应在24小时内, 赶到现场, 设备如有损坏( 非业主造成) , 本公司负责免费更换。若因人为损坏, 应按合同清单价承担费用;
Ø 工程保修期为一年, 在保修期内, 原则上每月与客户电话巡回服务一次。保修期满时对系统进行一次全面维护及测试。保修期满后将实行终身有偿维修服务, 维修收取器材成本费和少量人工费, 定期电话巡访或上门服务。每次巡访或上门服务都记录在案, 以便用户和公司内部管理之监督;
Ø 人员培训: 本公司免费对操作人员进行操作、 保养培训, 保证日常维护、 保养工作。

报价清单及系统图纸
