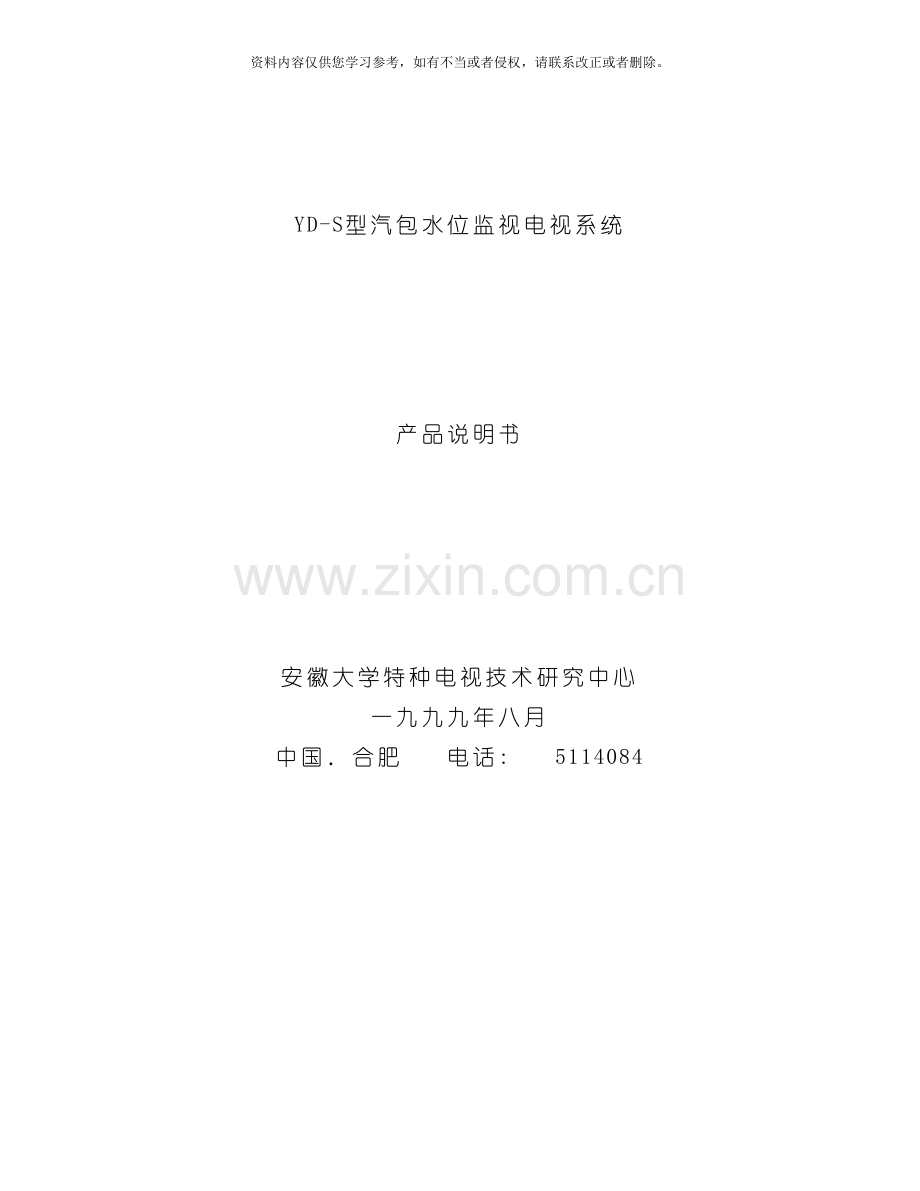

YD-S型汽包水位监视电视系统
产品说明书
安徽大学特种电视技术研究中心
一九九九年八月
中国.合肥 电话: 5114084

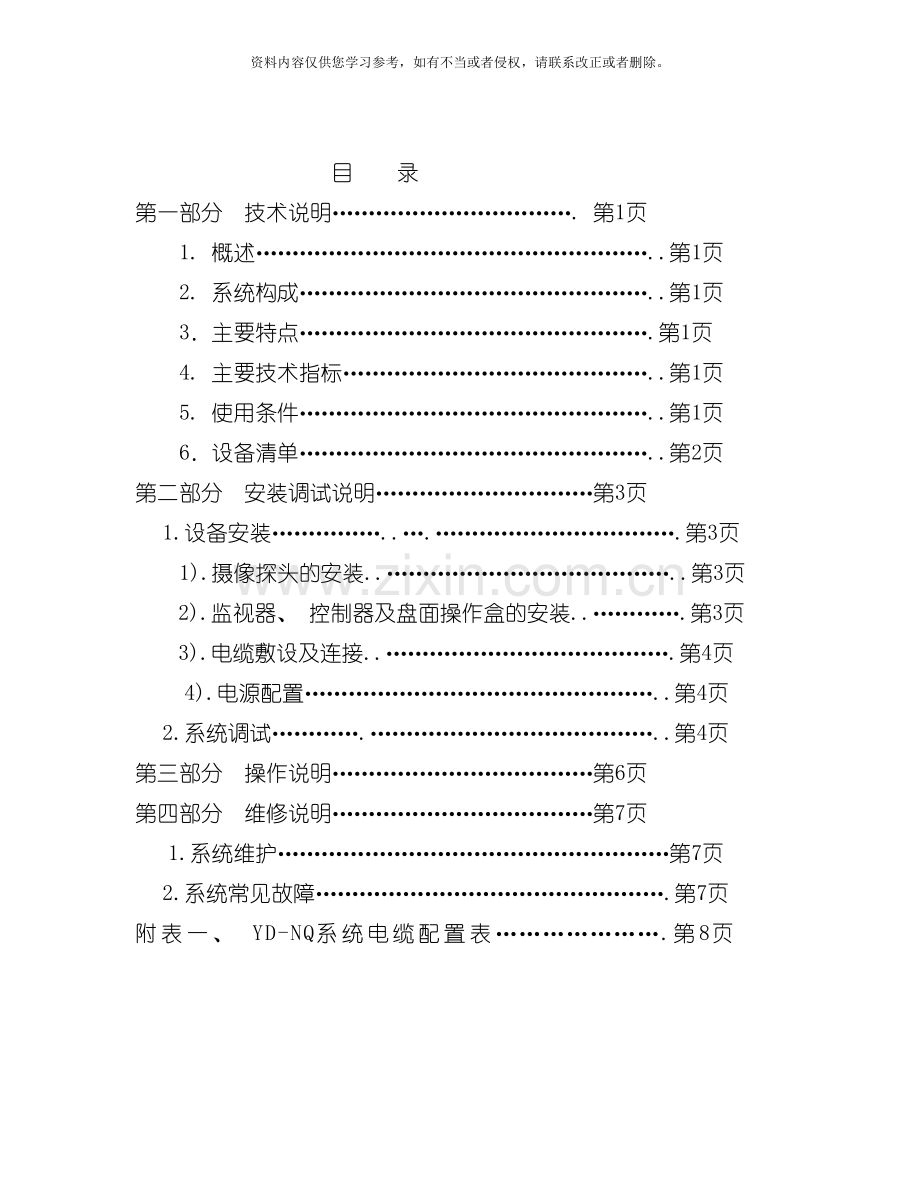

目 录
第一部分 技术说明……………………………. 第1页
1. 概述………………………………………………..第1页
2. 系统构成…………………………………………..第1页
3.主要特点………………………………………….第1页
4. 主要技术指标……………………………………..第1页
5. 使用条件…………………………………………..第1页
6.设备清单…………………………………………..第2页
第二部分 安装调试说明…………………………第3页
1.设备安装……………..….…………………………….第3页
1).摄像探头的安装..…………………………………..第3页
2).监视器、 控制器及盘面操作盒的安装..………….第3页
3).电缆敷设及连接..………………………………….第4页
4).电源配置…………………………………………..第4页
2.系统调试………….…………………………………..第4页
第三部分 操作说明………………………………第6页
第四部分 维修说明………………………………第7页
1.系统维护………………………………………………第7页
2.系统常见故障………………………………………….第7页
附表一、 YD-NQ系统电缆配置表………………….第8页
第一部分 技术说明
1.概述
YD-S型汽包水位监视电视系统是对各种锅炉就地直读式水位计进行安全监视的专用电视设备, 它能将汽包水位的清晰图像直接送入集控室, 弥补就地直读水位计不能快速远传信号的缺点, 为锅炉运行人员准确操作提供可靠依据。
2. 系统构成
由摄像探头(含CCD摄像机、 光学镜头、 防护罩等)、 控制器、 YD-HQ图像合成/切换器、 监视器、 云台及配套电缆构成。
参见图YD-S-02
3.主要特点
1) 主机采用进口彩色CCD摄像机,性能可靠、 功耗低、 寿命长,光学成像单元采用高分辨率光学镜头, 显示单元采用优质监视器, 因此, 图像逼真、 清晰。
2) 根据设备的热损耗值及允许温升等要求设计了良好的冷却防
护罩, 使得摄像探头能够长期连续工作在高温环境下。
3)电动云台, 可大大增加监视范围。
4可将锅炉两侧水位计的图像合成或切换显示在同一监视器上, 这一功能国内同类产品中属首创, 使得锅炉就地直读式水位计的监视更为方便。
4.主要技术指标
制 式: PAL
清 晰 度: ≥400TVL
视频输出: 1.0Vp-p/75Ω
电 源: 220V/50Hz
功 耗: 200W
5.使用条件
环境温度: 0℃~+50℃
相对湿度: ≤95%(25℃)
说明:在温度高于50℃的环境下, 用压缩空气(压力≥0.02
Mpa,流量≥10/h)对摄像探头进行冷却。
6、 设备清单
1)彩色CCD摄像机 两台
2)两可变自动光圈镜头(或三可变镜头) 两只
3)彩色监视器 两台
4)控制器 一台
5)电动云台 ( 选配) 一台
6)专用电缆 一套
7)送风软管 一套
扩展型配置:
在基本型的基础上增加YD-HQ图像合成/切换器
及相关配套电缆构成。
第二部分 安装调试说明
1. 设备安装:
1) 摄像探头的安装
安装架制作:
按图1所示制作一”T”字形支架, ”T”字形支架下端支承柱采用直径50~80mm钢管制作, 其高度 h3=H-h2-h1-σ, 其中H为水位计0刻度高度, h1、 h2数值见下表1,云台支承平面采用σ10mm钢板制作。见下图1。
表1( 单位: mm)
h1
h2
σ
电动云台
290
74
10
固定云台
85
74
10
130 110
95
h3 6×Φ10
95
130
图1
安装要求:
① 摄像探头安装位置设计在正对水位计的方向上, 摄像探头观察孔中心线与水位计零刻度线应在同一水平线上;
②”T”字形支架中心线距水位计前端平面距离D=1500~ mm;
③”T”字形支架焊接要牢固, 云台支承平面要保证水平。按图
YD-S-01所示进行安装施工。
2) 监视器、 控制器及盘面操作盒的安装
监视器、 控制器及盘面操作器的安装位置由设计院或用户确定。
① 监视器安装时,盘面开孔及安装托架结构尺寸如图YD-S-03所示。
(此开孔尺寸也能够根据用户选择的其它类型的监视器来定)
②控制器能够采用盘面安装或背装方式
盘面安装: 盘面安装开孔尺寸为131mm×131mm。
背装方式: (即将控制器安装在仪表盘背后)具体安装位置及固定
方法根据现场情况确定。控制器外形尺寸参见图YD-S-04。
③盘面操作盒(选配), 其盘面安装开孔尺寸为72mm×72mm,若含边框
其在盘面上所占面积为78mm×78mm。
3) 电缆敷设及连接
YD-S汽包水位监视电视系统电缆敷设过程中, 应保证:
●距热源较远;
●和大功率电缆间有较好隔离, 防止强电干扰;
●切勿挤压电缆, 切勿锐角弯曲、 纠缠;
●电缆正确连接。
YD-S汽包水位监视电视系统电缆连接参见图YD-S-01、 附表1。
电缆座线芯分配情况见图YD-S-05。
4) 电源配置
在盘后本系统控制器及监视器附近设一两插和三插电源插座
●控制器电源: 220V/50Hz 3A
●监视器电源: 220V/50Hz 5A
2、 系统调试:
整个系统安装结束后, 通电调试前首先要检查系统电缆是否 有误接及损坏情况, 检查无误后方可通电调试。
调试步骤:
(1)接通电源;
(2)开启监视器电源开关, 检查监视器工作是否正常, 若正常,
按动TV/AV键, 将其设定在 AV状态, 监视器右上角应显示
”VIDEO”(有的机器显示”AV”)字样;
(3)开启控制器电源, 检查控制器是否正常工作, 若正常,则系
统开始工作, 监视器上应显示水位计图像;
(4)操作控制器上镜头变倍”大”、 ”小”键,检查水位计图像
是否能被拉近、 拉远;
(5)操作控制器上镜头聚焦”远”、 ”近”键,检查水位计图像
是否有从模糊到清晰、 清晰到模糊的变化;
(6)操作控制器上云台控制的”↑”、 ”↓”、 ”←”、 ”→”
键,检查云台能否上、 下、 左、 右转动。
(7)检查监视器上的水位计图像是否垂直, 若不垂直则要校正
”T”字形安装支架;
调试过程中若有问题请参阅系统常见故障。
上述工作做完后,系统的调试工作即已结束.
第三部分 操作说明
1.系统运行前的准备工作:
1) 接通系统用AC220V电源;
2) 开启监视器电源, 电源指示灯亮, 按动”TV/AV”键,将
监视器设定在AV状态;
3) 开启控制器电源, 电源指示灯亮, 系统随即进入工作状态,
监视器显示水位计图像。
2.控制器功能键的操作:
控制器面板功能键参见图YD-S-04
1) 镜头聚焦”远”、 ”近”键:调整图像的清晰度;
2) 镜头变倍”大”、 ”小”键:调整水位计图像的远近;
3) ”↑”、 ”↓”、 ”←”、 ”→”键:控制云台的上、 下、
左、 右转动。
第四部分 维修说明
关机:在停炉时, 请关闭监视器、 控制器的电源。
1. 系统维护:
1) 设备须定期清理灰尘。
2) 水位计内的水垢杂物须定期清理,否则会影响图像清晰度。
2.系统常见故障
1) 无图像
(1) 电源丢失、 控制器或监视器电源开关没开启;
(2) 监视器工作状态不对, 监视器应工作在AV状态下;
(3) YD-S控制器中摄像机+12V电源损坏;
(4) 电缆连接错误或有损坏;
(5) 摄像机镜头光圈不能打开, 检查摄像机光圈控制方式设定 是否有误,镜头是否损坏;
(6) 摄像机损坏。
2) 图像有干扰
(1)连接电缆屏蔽不良或有损坏;
(2)系统接地不良或有强电干扰。
3) 镜头变倍或聚焦不能动作
(1) 检查控制器内±9V电源是否正常;
(2) 检查控制用继电器是否损坏;
(3)检查镜头内控制电机是否卡涩、 损坏。
4) 云台不能动作
(1)检查控制器内控制用+12V电源是否正常;
(2)检查云台控制用AC220V是否丢失;
(3)检查控制用继电器是否损坏。
5) 图像模糊
(1)镜头聚焦不好, 请调整聚焦;
(2)防护罩观察窗口上积垢, 请清除污垢。
(3)水位计内部积垢, 请清除污垢。
附表1、 系统电缆配置图
电缆编号
电缆名称
规格型号
始端
终端
备注
101
视频综合电缆
SSYV-9
集控室控制器
摄像探头
102
控制电缆
RVV6×1.0
集控室控制器
云台
选配
201
视频同轴电缆
SYV-75-5
集控室控制器
监视器
202
视频综合电缆
SSYV-9
集控室控制器
盘面操作器
选配
