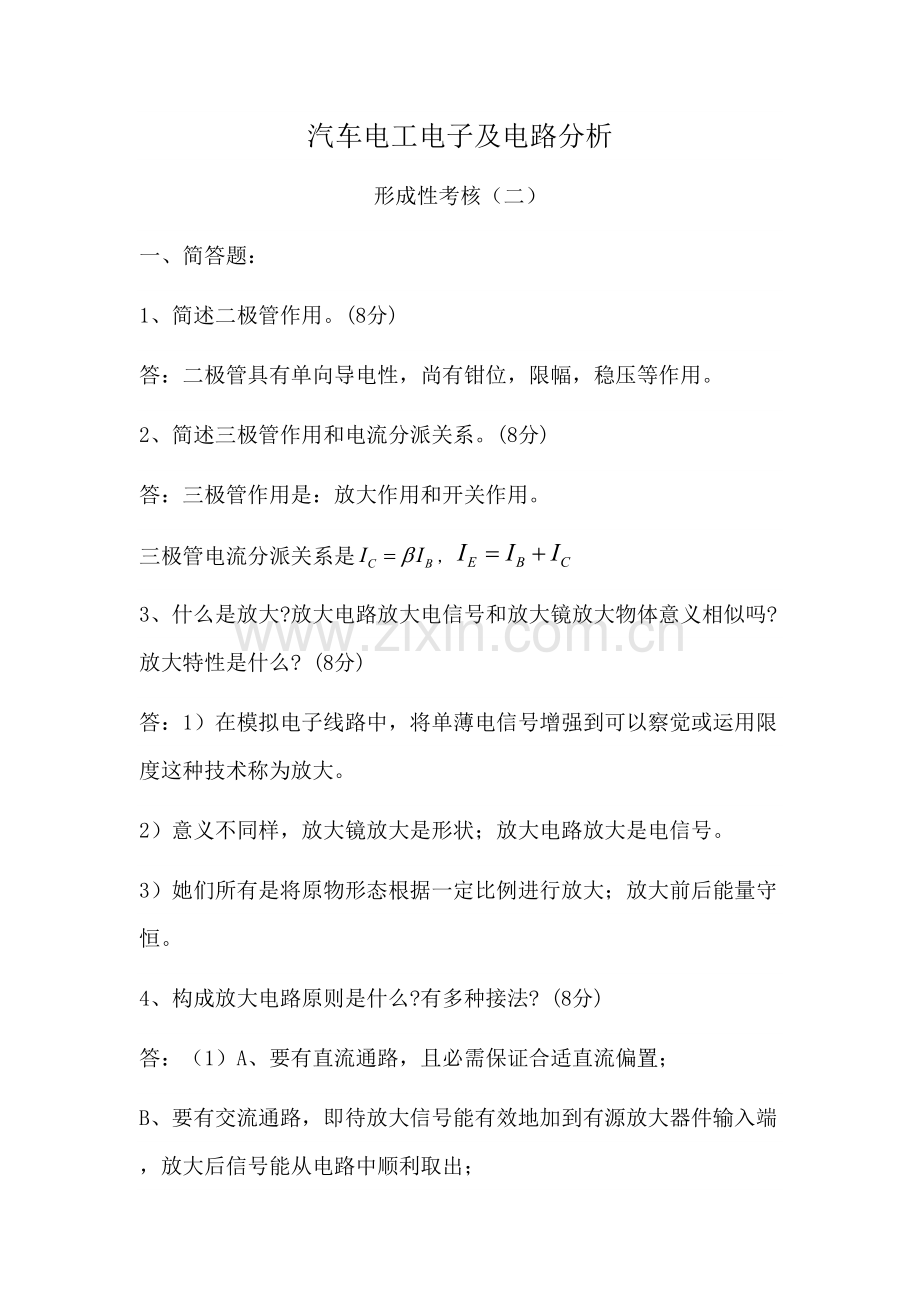

汽车电工电子及电路分析
形成性考核（二）
一、简答题：
1、简述二极管作用。(8分)
答：二极管具有单向导电性，尚有钳位，限幅，稳压等作用。
2、简述三极管作用和电流分派关系。(8分)
答：三极管作用是：放大作用和开关作用。
三极管电流分派关系是，
3、什么是放大?放大电路放大电信号和放大镜放大物体意义相似吗?放大特性是什么? (8分)
答：1）在模拟电子线路中，将单薄电信号增强到可以察觉或运用限度这种技术称为放大。
2）意义不同样，放大镜放大是形状；放大电路放大是电信号。
3）她们所有是将原物形态根据一定比例进行放大；放大前后能量守恒。
4、构成放大电路原则是什么?有多种接法? (8分)
答：（1）A、要有直流通路，且必需保证合适直流偏置；
B、要有交流通路，即待放大信号能有效地加到有源放大器件输入端，放大后信号能从电路中顺利取出；

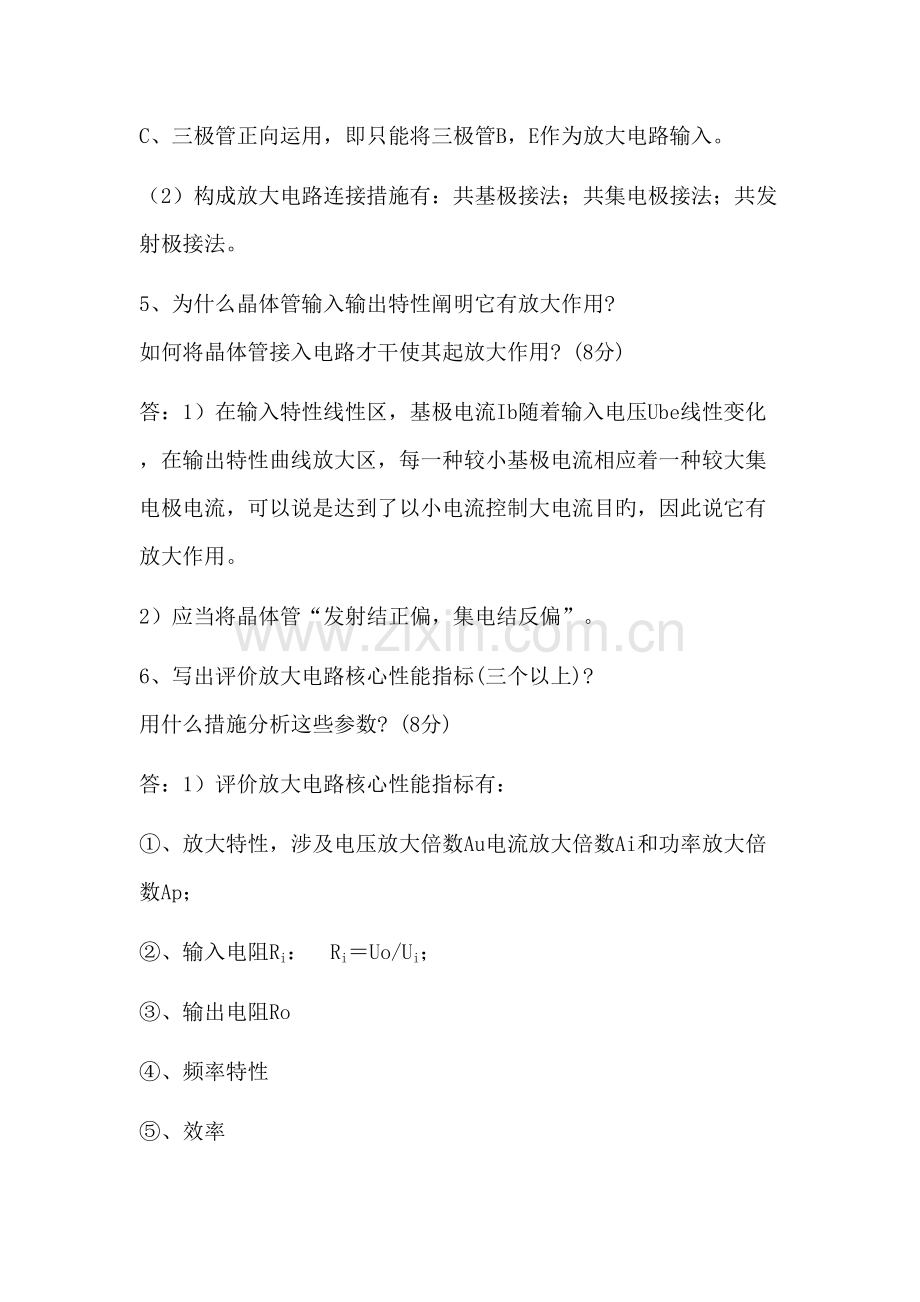

C、三极管正向运用，即只能将三极管B，E作为放大电路输入。
（2）构成放大电路连接措施有：共基极接法；共集电极接法；共发射极接法。
5、为什么晶体管输入输出特性阐明它有放大作用? 如何将晶体管接入电路才干使其起放大作用? (8分)
答：1）在输入特性线性区，基极电流Ib随着输入电压Ube线性变化，在输出特性曲线放大区，每一种较小基极电流相应着一种较大集电极电流，可以说是达到了以小电流控制大电流目旳，因此说它有放大作用。
2）应当将晶体管“发射结正偏，集电结反偏”。
6、写出评价放大电路核心性能指标(三个以上)? 用什么措施分析这些参数? (8分)
答：1）评价放大电路核心性能指标有：
①、放大特性，涉及电压放大倍数Au电流放大倍数Ai和功率放大倍数Ap；
②、输入电阻Ri： Ri＝Uo/Ui；
③、输出电阻Ro
④、频率特性
⑤、效率
2）分析这些参数措施有：解析法和图解法。
二、填空题：(4分)
1、电子电路中，若规定放大器带负载能力强，则规定放大电路输出电阻越 小 越好。
2、如果盼望电压放大和电流放大能力所有强，则应选择 共发射极 组态放大器。
3、如果盼望放大器负载能力很强，则选择 共集电极 组态放大器。
4、如果盼望放大器对信号源运用率高，则选择 共集电极 组态放大器。
三、鉴定对错：(4分)
1、同相加法器中，运放同相、反相输入端电位几乎等于零。(√)
2、共集电极放大电路由于Av≤1，故没有反馈。(√)
3、用集成运放构成积分电路，能将三角波变成方波。(×)
4、比较器中，流入集成运放输入端电流几乎为零。(√)
四、计算题：

12V
6V
-
+
A
B
UAB
1、如下列所示电路中，求UAB。(10分)

解：设B为参照点
则二极管阳极为-6V
-6>-12
因此，二极管是导通。
UAB电压就是-6V
2、图所示电路，设D为抱负二极管。已知输入信号Ui波形，试画出输出电压Uo波形。(10分)

Ui
UO
E
D
-
R
-
+
+
Ui
Uo

UR
O

UO
答：当输入电压Vi＜E时，D截止，Uo=Ui；当输入电压Vi＞E时，D导通，Uo=E，即输出波形被限幅。

Rs
+
+
C1
RB
RC
Us
Uo
+
+
-
+
-
-
+UCC
Ui
C2
RL
3、图所示基本放大电路，如果电路参数均为已知，且巳知二极管rbe，试写出放大倍数，输入电阻、输出电阻表达式。(8分)

解：AU=Uo/Ui，Ri=Rb//rbe，Ro= rce//Rc
4、鉴定下图所示电路与否具有电压放大作用(6分)
图(a)由于C1隔直作用，发射结正向偏置无法加入，故无放大作用。
图(b)由于C1旁路作用，输入交流信号无法加入，故无放大作用。
图(c)由于不存在Rc，只有信号电流，而无信号电压输出，无电压放大作用。
5、如下图所示电路，根据电路求：（1）静态值IBQ 、 ICQ 、  UCEQ ；（2）画出微变等效电路，求出电压放大倍数（3）写出放大电路组态和放大电路特点。(12分)
（参照132页到133页）
解：（1）静态值为

（2）
(3)共集组态，特点：输入阻抗高，输出阻抗低，有很强电流驱动能力，电压增益近似等于1，电流增压大。
