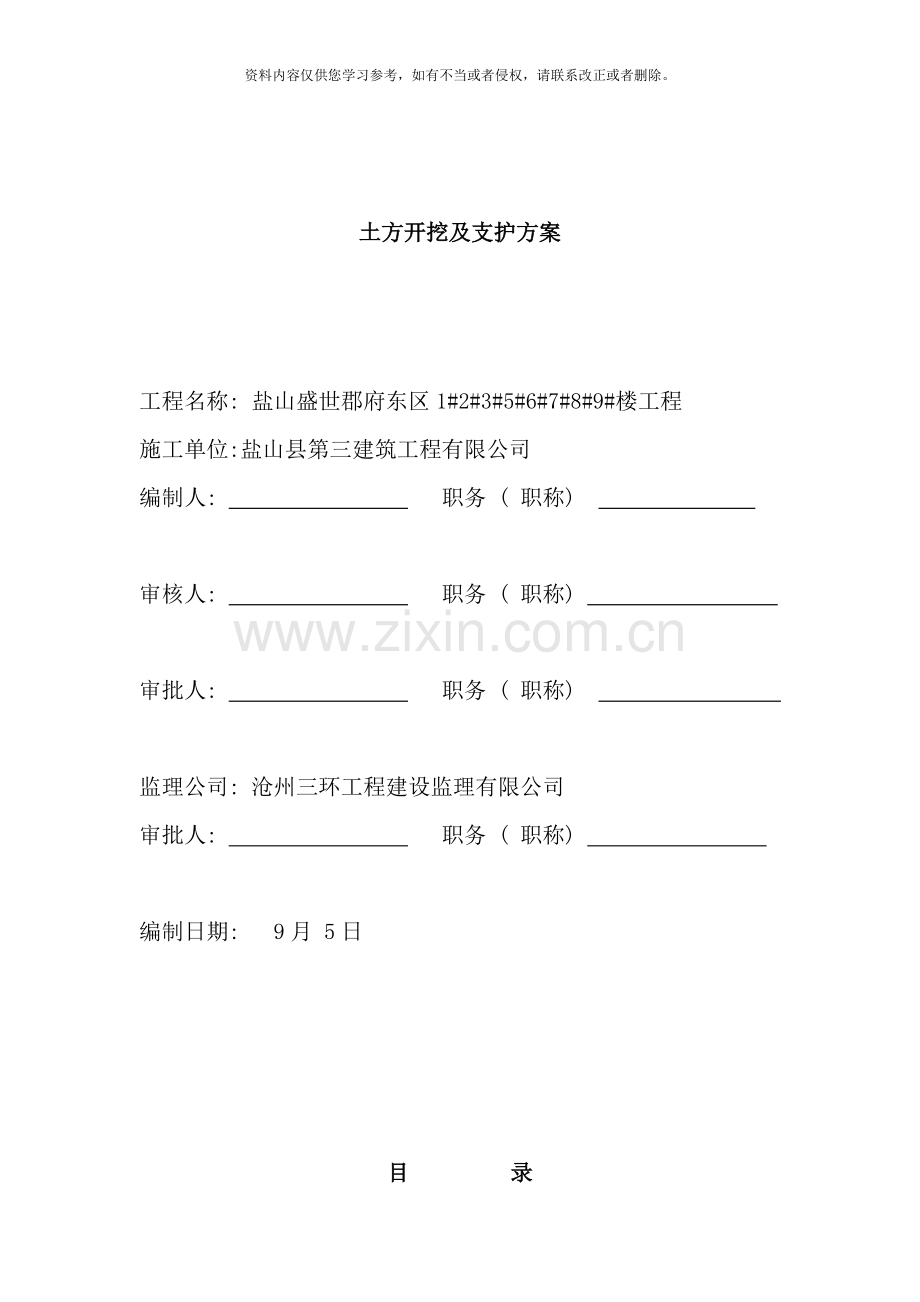

土方开挖及支护方案

工程名称: 盐山盛世郡府东区1#2#3#5#6#7#8#9#楼工程
施工单位:盐山县第三建筑工程有限公司
编制人: 职务 ( 职称)

审核人: 职务 ( 职称)

审批人: 职务 ( 职称)

监理公司: 沧州三环工程建设监理有限公司
审批人: 职务 ( 职称)

编制日期: 9月 5日

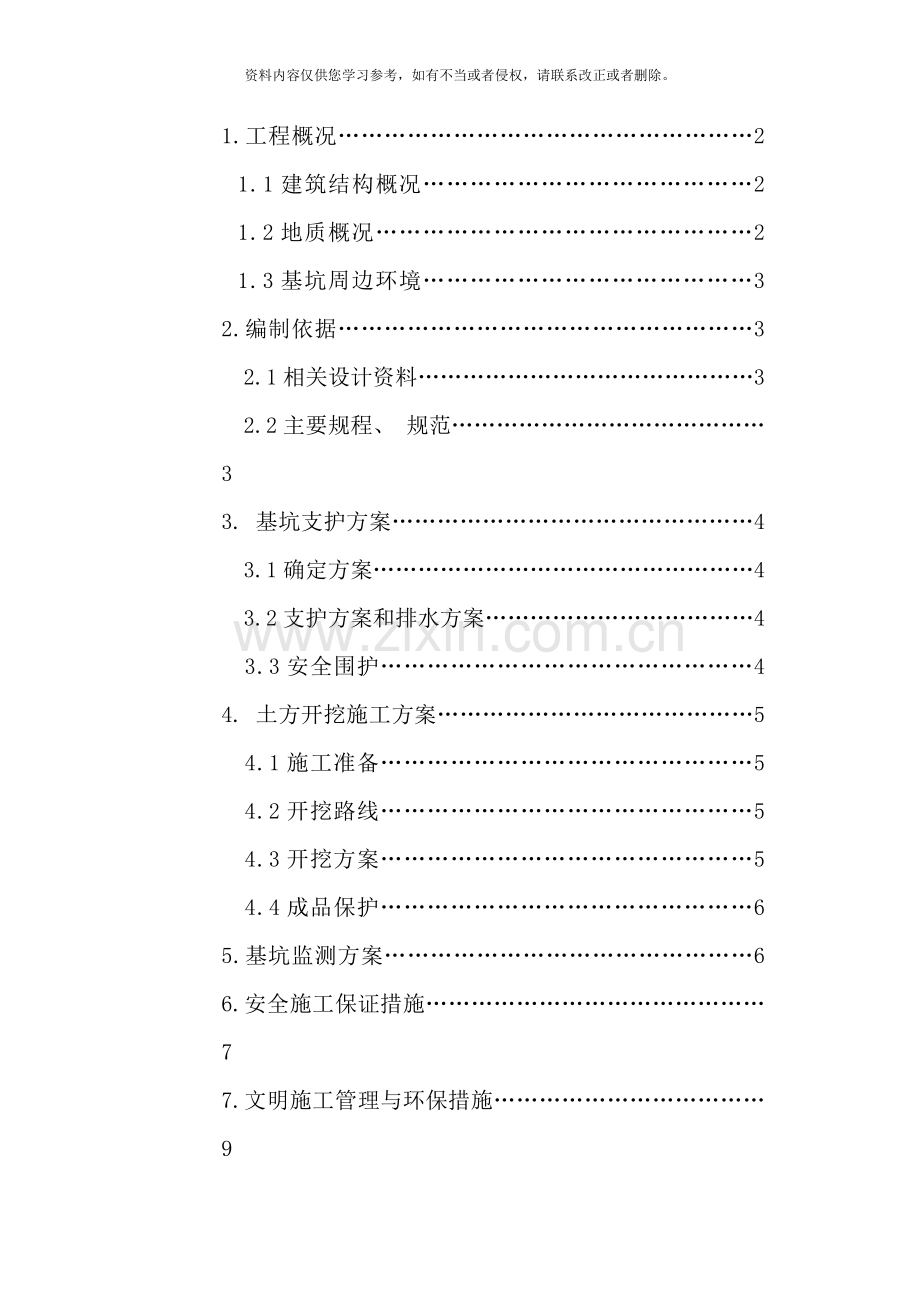

目 录
1.工程概况………………………………………………2
1.1建筑结构概况……………………………………2
1.2地质概况…………………………………………2
1.3基坑周边环境……………………………………3
2.编制依据………………………………………………3
　2.1相关设计资料………………………………………3
　2.2主要规程、 规范……………………………………3
3. 基坑支护方案…………………………………………4
　3.1确定方案……………………………………………4
　3.2支护方案和排水方案………………………………4
　3.3安全围护…………………………………………4
4. 土方开挖施工方案……………………………………5
　4.1施工准备…………………………………………5
　4.2开挖路线…………………………………………5
　4.3开挖方案…………………………………………5
　4.4成品保护…………………………………………6
5.基坑监测方案…………………………………………6
6.安全施工保证措施………………………………………7
7.文明施工管理与环保措施………………………………9
8.应急预案……………………………………………9
9.边坡稳定计算书………………………………………14
1工程概况
1.1 建筑结构概况
本工程为盐山盛世郡府东区1#、 2#、 3#、 5#、 6#、 7#、 8#、 9#楼工程, 位于盐山县泰安路南。1#楼总建筑面积: 9836.94㎡, 地上建筑面积:8790.61㎡, 地下建筑面积:1046.33㎡; 地下二层, 地上18层, 建筑高度52.4米。2#楼总建筑面积: 8625.54㎡, 地上建筑面积:7507.2㎡, 地下建筑面积:1138.34㎡; 地下二层, 地上15层, 建筑高度43.7米。3#楼总建筑面积: 14944.84㎡, 地上建筑面积: 13094.05㎡, 地下建筑面积: 1850.79㎡; 地下二层, 地上15层, 建筑高度41.2米。5#楼总建筑面积: 10781.37㎡, 地上建筑面积:9575.57㎡, 地下建筑面积:1205.80㎡; 地下二层, 地上18层, 建筑高度52.4米。6#楼总建筑面积: 11748.94㎡, 地上建筑面积:10473.6㎡, 地下建筑面积:1275.34㎡; 地下二层, 地上18层, 建筑高度52.4米。8#楼总建筑面积: 8625.54㎡, 地上建筑面积:7507.2㎡, 地下建筑面积:1118.34㎡; 地下二层, 地上15层, 建筑高度43.7米。9#楼总建筑面积: 14944.84㎡, 地上建筑面积:13094.05㎡, 地下建筑面积:1383.98㎡; 地下二层, 地上15层, 建筑高度41.2米。标准层层高2.9米, 室内外高差0.30米。外墙采用混凝土承重墙及非承重混凝土砌块墙, 内墙采用混凝土承重墙及非承重混凝土砌块墙, 外窗均采用断桥铝外窗。结构形式为剪力墙结构, 地下室外墙及底板均为防水砼, 外做SBS防水卷材, 防水等级二级。屋面防水采用SBS防水卷材, 防水等级二级。根据设计图纸, 1#、 5#、 6#、 7#基坑从自然地面( 标高-1.9米) 至-8.03米, 开挖深度为6.13m; 2#、 3#、 9#、 8#基坑从自然地面( 标高-1.9米) 至-7.88米, 开挖深度为5.98m;
1.2 地质概况
1、 工程地质条件
根据沧州水利勘测设计院提供的《盐山县盛世郡府东区岩土工程勘察报告》, 场地所属地貌单元为河北平原东部低平原区, 基底构造属黄骅坳陷, 第四纪以来, 本区无大的构造运动发生。主要成分为: 粉质黏土夹粉土、 粉质粘土、 粉土。其地层分布特征及主要力学性质指标如下所示。
勘察揭露地层均为第四系全新统和上更新统陆相冲积和湖沼积形成的粘土、 粉质粘土、 粉土和粉砂沉积物, 按其成因类型、 岩性特征、 分布埋藏条件和物理力学性质划分为11个主要工程地质层, 简述如下:
第1层 粉土
黄褐色,稍湿~湿,中密~密实,摇振反应迅速,干强度及韧性低,含云母,具锈斑,表层0.0~0.4m左右为耕植土,见植物根系,北部坑中孔为新回填土。属中压缩性土。厚度:2.30-5.20m,平均4.05m;层底标高:3.80-5.50m,平均4.99m;层底埋深:2.30-5.20m,平均4.05m。
第2层 粉质粘土
棕灰色,可塑~软塑,稍有光泽,干强度及韧性中等,具锈斑,局部粘粒含量较低, 属中~高压缩性土。场区普遍分布, 厚度:1.80-3.30m,平均2.75m;层底标高:1.60-2.60m,平均2.24m;层底埋深:4.30-7.70m,平均6.79m。
第3层 粉土
褐灰色,湿,中密~密实,摇振反应迅速,干强度及韧性低,含云母,具锈斑, 属中~低压缩性土。场区普遍分布, 厚度:1.50-2.20m,平均1.84m;层底标高:0.20-0.60m,平均0.41m;层底埋深:6.20-9.50m,平均8.64m。
第4层 粉质粘土
灰褐色,软塑~可塑,稍有光泽,干强度及韧性中等,含有机质,具锈斑,局部粘粒含量低, 呈互层状, 属中~高压缩性土。场区普遍分布, 厚度:4.60-5.40m,平均4.98m;层底标高:-5.00--4.20m,平均-4.58m;层底埋深:11.00-14.50m,平均13.65m。
第5层 粉土
褐灰色,湿,中密~密实,摇振反应迅速,干强度及韧性低,含云母,局部粘粒含量较高, 属中压缩性土。场区普遍分布, 厚度:2.40-3.20m,平均2.79m;层底标高:-7.50--7.10m,平均-7.38m;层底埋深:14.00-17.30m,平均16.41m。
2、 水文地质条件
勘察期间地下水位埋深1.20~2.60m, 水位标高为7.30m( 坑内因降水回填变化较大, 未进行统计) , 地下水位年变化幅度2.0m左右, 属第四系孔隙潜水, 其主要受大气降水影响。

1.3 基坑周边环境
拟建场地原为耕地, 地势平坦, 拟建筑物北侧为盐山泰安路, 其余各方为待建场地。
2编制依据
2.1相关设计资料
1.沧州水利勘测设计院提供的《盐山县盛世郡府东区岩土工程勘察报告》
2.北京中厦建筑研究院设计有限公司设计的盐山盛世郡府东区1#、 2#、 3#、 5#、 6#、 7#、 8#、 9#楼工程平面、 剖面图。
2.2主要规程、 规范
《岩土工程勘察规范》(( GB50021- )
《建筑基坑支护技术规程》( JGJ120- )
《建筑基坑工程监测技术规范》( GB50497- )
《建筑地基基础设计规范》( GB50007- )
《建筑地基基础工程施工质量验收规范》( GB50202- )
《施工现场临时用电安全技术规范》( JGJ46- )
《建筑机械使用安全技术规程》( JGJ33- )
《建筑工程资料管理规程》( JGJ01-51- )
3基坑方案
3.1 确定方案
本工程属于中等深度的基坑, 综合考虑周围环境、 地层条件及开挖深度等因素, 场地开阔, 基坑四周无建筑物和构筑物及地下管道, 因此基坑开挖采取放坡开挖。
3.2 支护方案和排水方案
针对本工程的特点和工程地质条件, 基坑采取二级放坡开挖, 中间为1米宽平台, 放坡系数1: 1; 基坑底的长度和宽度为边轴基础边缘线外加1米作为施工作业面用; 坡面为防止雨季雨水冲刷, 坡面采用土工布护面。
勘察期间地下水位埋深1.20~2.60m, 埋深较浅, 基坑开挖前需降水, 基坑降水可采用管井降水, 施工期地下水位降至基坑底面以下1.0m左右。井深自然地面以下18.0m为宜, 井布在基坑外缘2m左右, 井距20.0m, 造孔直径500-600mm, 内径300-400mm, 管外应填豆石或砾砂, 成井后立即洗井。由潜水泵抽出经沉淀后排至城市排水管网。
在基坑开挖前应首先设置地下水位观测井, 对开挖场地的地下水位进行复核。降水已提前进行, 地下水位均降至自然地坪以下7m左右后, 满足施工开挖条件。
在基坑围护结构顶部外侧1M设置砖砌挡水墙, 墙高0.3M, 宽度0.24M。挡水墙20cm外修建排水沟, 基坑外侧地表硬化, 利于排水。
基坑四周做1.2米高的临时围栏, 并用密目网封闭。基坑周边5米以内不得堆土堆料, 防止基坑边坡超符合引起变形等。夜间设红色警示标志。
基坑底部沿四周修建50CM宽50CM深的排水沟, 每隔20M修建一个集水井, 经过水泵将明水排入坑外排水沟。
4土方开挖施工方案
4.1 施工准备
1. 清除挖方区域内所有障碍物, 如地上树木、 旧有鸭棚建筑物及地下鸭棚基础、 坟墓等,或进行搬迁、 改建。
2. 制定好现场场地平整、 基坑开挖施工方案,绘制施工总平面布置图和基坑士方开挖图, 确定开挖路线,基底标高、 边坡坡度、 排水沟、 集水井位置及土方堆放地点。
3. 完成测量控制网的设置, 包括控制基线、 轴线和水准基点。场地平整进行方格网桩的布置和标高测设,计算挖填土方量,对建筑物做好定位轴线的控制测量和校核; 进行土方工程的测量定位放线,并经检查复核无误后,作为施工控制的依据。
4. 在施工区域内做好临时性排水设施,场地向排混凝土用水标准(JGJ 63一 )护检查、 试运转,使处于良好的工作状态。
4.2 开挖路线
本工程采用2台挖掘机同时从一侧向另一侧分步( 层) 和接力开挖法。
4.3 开挖方案
1、 本工程采用放坡开挖, 分步( 层) 挖土, 为配合基坑围护施工, 分二步挖土。第一阶开挖深度各楼均为3.5米, 第二阶开挖深度1#、 5#、 6#、 7#为2.630米; 2#、 8#、 3#、 9#为2.48米。第一步的土方直接装汽车运走, 挖完第一步土后铺设2.8M宽16MM厚的钢板作为汽车运送道路运走第二步的土方。; 留20-30cm用于人工清槽。
2) 挖土过程中测量工配合测定标高, 当挖土快接近槽底时, 用水准仪在槽底测设3×3m的放格控制网, 并撒上白灰点, 以示标记。
3) 开挖时机械挖土、 人工修坡, 开挖过程中, 随时用标杆检查边坡坡度是否正确无误。
4) 挖土之前做好坑外排水。
5) 挖土至设计标高, 尽快会同勘测、 设计、 甲方、 质监站、 监理等部门共同对基底进行验槽, 办理验槽手续。
4.4 成品保护
1. 开挖时注意保护测量控制定位桩、 轴线桩、 水准基桩 , 防止被挖土和运土机械设备碰撞、 行驶破坏。
2. 基坑内四周设排水沟、 集水井,场地设置一定坡度,以防雨水浸泡基坑和场地。
3. 夜间施工应设足够的照明,防止地基、 边坡超挖。
5基坑监测方案
5.1 基坑监测内容
本工程采用信息法施工, 为确保基坑开挖过程中的安全, 必须对基坑进行监测, 发现问题, 及时反馈并分析, 采取相应的抢救措施, 使基坑不发生意外破坏和变形。
采用仪器监测与巡视检查相结合的方法。
( 1) 仪器监测项目
1) 边坡顶部水平位移;
2) 边坡顶部垂直位移;
3) 地下水位监测;
( 2) 巡视检查内容:
巡视检查以目测为主, 可辅以锤、 钎、 量尺、 放大镜等工器具以及摄像、 摄影等设备进行。每天均应进行巡视检查, 基坑工程巡视检查包括以下内容:
1) 周边道路有无裂缝出现;
2) 基坑有无涌土、 流砂、 管涌。
3) 场地地表水、 地下水排放状况是否正常, 基坑降水、 回灌设施是否运转正常;
4) 周边管道有无破损、 泄漏情况;
5) 边坡有无塌陷、 裂缝及滑移。
6) 基坑开挖有无超深开挖。
7) 基坑周围地面堆载是否有超载情况。
8) 基坑周边道路及地表有无裂缝出现。
5.2 观测点的布置
1、 在基坑边缘外相对稳定地方沿基坑边线延长方向设置测量基准点, 作好标记为边坡顶部水平位移观测基准点;
2、 边坡坡顶水平位移、 垂直沉降观测点在坡顶重要位置, 测点原则上开挖阳角部位必须有, 测点间距10～20m, 能够适当调整。测点做好明显标记, 予以保护;
5.3 观测精度要求
水平误差控制<1.0mm
垂直误差控制<1.0mm
5.4 观测时间方法
1、 采用方向法进行观测, 从基坑开挖开始观测。位移观测点在第一步护坡做完后布置, 并做好基准点的维护。土方开挖期间, 要每天观测一次, 其它可每周观测2～3次, 并做好记录。
2、 设专人专用水准仪及经纬仪进行观测, 记录要准确工整严禁涂改, 每次观测结果详细记入汇总表;
3、 如地面变形产生裂缝时, 应增设观测点, 随时观测裂缝的变化。
5.5 其它有关监测内容详见河北豫龙建工集团有限公司出具的基坑监测方案
6安全施工保证措施
6.1安全保证体系
为贯彻”安全第一、 预防为主”的安全生产工作方针, 方应认真执行国务院、 建设部、 以及地方关于建筑施工企业安全生产管理的各项规定, 把安全生产工作纳入施工组织设计和施工管理计划, 使安全生产工作与生产任务紧密结合, 保证职工在生产过程中的安全与健康, 严防各类事故发生, 以安全促生产、 保生产。为保证安全生产目标的实现, 建立以项目经理为首, 由安全、 工程、 技术、 质量、 等各方面的管理人员组成安全保证体系, 建立项目经理部安全工作委员会, 领导和组织实施安全工作。经过组织落实, 强化安全生产管理, 责任到人、 定期检查, 杜绝残废事故, 确保无重大工伤事故。
6.2安全管理重点
在每个大的施工阶段开始之前, 分析该阶段的施工条件、 施工特点、 施工方法、 预测施工安全难点和事故隐患, 确定管理点和预防控制措施:
①在施工阶段, 基坑护坡的防塌是难点, 除了要有科学的计算依据, 良好的施工质量外, 还应派专人进行位移监测, 并做出切实可靠的安全程度评估;
②坚持电气专业人员持证上岗, 非电气专业人员不准进行任何电气部伯的更换或维修; 现场所有电气设备均作漏电保护装置, 配电线采用三相五线制, 临时配电线路必须按规范架设, 加空线必须采用绝缘导线, 不得使用塑胶软线, 不得成束架空敷, 也不得沿地面敷设。施工中, 应定期检查电源线路和设备的电器部件, 确保用电安全;
③基坑边用架杆搭设一米高防护围栏( 总包负责) ;
④已挖完的基槽, 在雨后要仔细观察土壤情况, 如发现有裂缝、 鼓包、 滑动等现象, 要及时排除险情后方可施工;
⑤工人上下基坑要走人行安全通道;
⑥大型设备组装后, 需联合进行安全验收合格后, 方可投入作业; 高空作业需佩系安全带; 设备应定期检修保养, 严禁设备带病作业。
6.3安全管理措施
①开工前各级施工管理人员要建立和完善安全管理体系、 制度和三级安全技术交底。严格执行国家及北京市有关施工现场安全管理条例及办法;
②建立严格的安全教育制度, 坚持每周按班组召开安全工作教育研讨会, 增强安全意识, 使安全工作落到广大群众基础上;
③编制安全措施, 设计和购置安全设施;
④强化安全法制观念, 严格执行安全工作文字交底, 双方认可, 坚持特殊工种持证上岗制度等;
⑤进入施工现场人员要戴好安全帽。增强安全意识, 避免违章指挥。
⑥施工现场准备足够的编织袋,应对出现的紧急情况。
7文明施工管理及环保措施
1.本工程施工机械较多, 施工方法较复杂, 我们将力争做到文明施工:
2.合理进行施工现场的平面布置, 做到计划用料, 使现场材料堆放降到最低值, 保证场内道路通畅;
3.为保持环境卫生, 避免运土车发生遗洒, 出口处铺垫湿草袋。运输散装材料时, 车厢后封闭, 避免撒落; 现场大门口设置冲洗设备, 对运土车辆冲洗干净后方可出门。
4.建立有效的排污设施、 保证现场和周围环境整洁文明;
5.合理安排作业时间, 采用低噪音施工机械设备, 减少噪音扰民;
6.夜间灯具集中照射, 避免灯光扰民;
7.所有施工人员应保持现场卫生, 生产及生活垃圾均装入运土车中带走, 不得随处抛撒;
8.工人宿舍专人或轮流卫生值日, 确保室内外整洁、 卫生, 工地厕所派专人定期打扫;
9.基坑开挖时, 如发现有文物、 古迹遗址或化石等, 应立即报请有关部门处理后, 方可继续施工。
8应急预案
8.1加强过程控制, 确保工程质量
（1） 严格按程序办事, 从各个方面实施控制, 防止出现管理死角。施工方案是施工的主要依据, 工程管理人员及技术人员要认真熟悉施工方案, 施工前要进行详细的工程技术交底。
（2） 要严格按施工进度合理调配劳动力, 对每道工序都要建立严格的质量检验系统, 并起到监督上道工序、 保证本道工序、 服务下道工序的作用。经有关方面研究确定后方可修改施工方案, 落实施工方案不得打折扣。
（3） 加强工序特别是关键工序的管理和控制, 从提高工序能力和质量检验水平入手, 确保工程质量。
8.2严格监控测量, 注重数据整理分析
观测工作必须指派专人负责观测, 同时严格按照观测周期进行观测, 以便变形分析。必要时绘制变形曲线, 每次观测结果必须真实可靠地记录在观测表格内, 并及时整理, 以便服务于施工安全, 将数据和分析结果分为几种等级, 实测与设计情况基本吻合的用绿色表示; 当天数据超过规范要求的或有一定异常的, 用黄色表示; 有倾向性偏离, 且偏离值比较大的, 用红色表示, 并加上不安全的警示标记。监测人员必须在当天向施工单位技术主管人员进行口头提醒, 如有必要, 应向主管部门通报, 每周将本周报表进行处理, 作成成果表进行上报。并在工程竣工时作为竣工资料上报。
8.3 施工险情应急措施
当基坑边坡变形过大、 过快, 出现沉降开裂或接近控制值等情况时应暂停施工, 根据险情原因和现场允许条件选用如下应急措施或按安全专家确认的应急处理预案进行处理:
8.3.1 坡脚被动区临时压重或坡脚被动侧土体加固。
8.3.2 坡顶主动区土体卸土减载, 并严格控制卸载程序。
8.3.3 在雨季做好坡顶、 坡面临时排水、 封面处理。组织好人对基坑底部明水及时排出, 并对基坑周围派人监视, 一旦发现隐患或者是出现边坡坍塌等, 马上处理。现场准备好足够的编织袋及一些木桩, 紧急情况下可修复基坑边坡, 对雨后已经出现隐患的边坡重现修复好采用锚喷混凝土的方式加强, 防止出现险情。
8.3.4 经过斜撑或增设预应力锚杆等对支护结构临时性加固。
8.3.5 坑壁渗水应加设引流管将水排出。
8.3.6 对险情段加强监测。
8.3.7、 及时向勘察和设计等单位反馈信息, 开展勘察和设计资料复审, 按施工的现状进行工况验算。
8.4应急救援系统
8.4.1应急指挥部
根据本公司生产特点, 设置两级应急救援组织机构: 公司总部设置急应预案实施的一级应急反应组织机构, 工程项目部设置应急预案实施的二级应急反应组织机构。
8.4.1.1一级应急反应组织机构( 公司总部)
由公司总经理、 副总经理、 总工程师、 工程和质量安全部、 办公室、 经营管理部、 财务部、 人力资源部的负责人及工作人员组成。
8.4.1.2二级应急反应组织机构( 施工现场)
由工程部经理、 项目经理、 项目副经理、 项目技术负责人、 安全员、 质检员、 工长、 保安人员以及指定的经过应急救援培训的施工人员组成。
8.4.1.3本公司在实施总承包管理的项目, 应执行总包方制定的应急救援预案, 按总包方要求参加总包方应急反应组织机构, 提供必要的人员、 物资, 执行总包方分配的应急救援工作, 参加总包方组织的应急救援培训和演习。其它情况下, 应在施工现场独立建立二级应急反应救援组织机构。
应急救援总指挥( 总经理)
应急救援领导小组
现场救援组
后勤保障组
技术专家组

善后工作组

事故调查组

一级应急反应组织机构图

现场领导小组组长( 工程部) 经理或项目经理)
副组长( 项目副经理)
副组长( 项目技术负责人)
工程抢险组
技

术

组
后勤供应组
事故调查组
保卫警戒组

二级应急反应组织机构图
8.4.2应急专业队
1.专业队任务: 事故一旦发生, 经组织火速赶往事故现场, 在现场第一线具体实施应急救援计划。
2.通讯队: 确保各专业队与总调度室和指挥部之间通讯的畅通。设置3~5人, 通讯队设置队长一人, 配置无线对讲机、 固定电话、 手机等通信器材, 通信队队长应保持通信畅通, 手机保证昼夜能够联系上。如果发生意外情况及时对各项措施、 任务、 情况等上传下达。
3.抢险抢修队: 该队成员要对事故现场、 地形、 设备、 工艺熟悉, 在具有防护措施的前提下, 采取措施抢修, 防止事故扩大, 降低事故损失, 抑制危害范围的扩大。抢险队设置队长一人, 成员4~6人, 成员应由各专业人员组成。主要配备水泵、 铲杆、 挖土机等器材和设备。
4.运输队: 负责急救行动中人员、 器材的运输。设置队长1人, 成员2~3人, 主要配备小轿车、 小货车等运输设备。
5.物资供应站: 为救援行动提供物质保证。其中包括应急抢险器材、 救援防护器材、 监测分机器材和指挥通讯器材等。供应站设置站长一人, 成员2人。配备灭火器、 雨鞋、 草袋子、 铁锹、 安全绳索、 手电、 雨衣、 手推车、 对讲机、 简单包扎治疗药具、 药品、 等器材。
9.边坡稳定计算书
----------------------------------------------------------------------
[ 支护方案 ]
----------------------------------------------------------------------
天然放坡支护
土坡稳定性计算书

盐山盛世郡府东区1#、 5#、 6#、 7#楼

----------------------------------------------------------------------
[ 支护方案 ]
----------------------------------------------------------------------
天然放坡支护

----------------------------------------------------------------------
[ 基本信息 ]
----------------------------------------------------------------------
规范与规程
《建筑基坑支护技术规程》 JGJ 120-
基坑等级
二级
基坑侧壁重要性系数γ0
1.00
基坑深度H(m)
6.130
放坡级数
2
超载个数
1

----------------------------------------------------------------------
[ 放坡信息 ]
----------------------------------------------------------------------
坡号
台宽(m)
坡高(m)
坡度系数
1
1.000
3.130
1.000
2
1.000
3.000
1.000

----------------------------------------------------------------------
[ 超载信息 ]
----------------------------------------------------------------------
超载
类型
超载值
作用深度
作用宽度
距坑边距
形式
长度
序号

(kPa,kN/m)
(m)
(m)
(m)

(m)
1

15.000
---
---
---
---
---
----------------------------------------------------------------------
[ 土层信息 ]
土层数
4
坑内加固土
否
内侧降水最终深度(m)
9.000
外侧水位深度(m)
9.000
[ 土层参数 ]
----------------------------------------------------------------------
层号
土类名称
层厚
重度
浮重度
粘聚力
内摩擦角
与锚固体摩
粘聚力
内摩擦角

(m)
(kN/m3)
(kN/m3)
(kPa)
(度)
擦阻力(kPa)
水下(kPa)
水下(度)
1
粉土
4.50
19.2
---
7.70
25.90
55.0
---
---
2
粘性土
3.10
18.5
---
29.40
10.50
55.0
---
---
3
粉土
1.80
19.4
9.4
7.30
25.90
55.0
7.00
25.00
4
粘性土
5.00
18.3
8.3
---
---
55.0
10.00
10.00
----------------------------------------------------------------------
[ 整体稳定验算 ]
----------------------------------------------------------------------

天然放坡计算条件:
计算方法: 瑞典条分法
应力状态: 总应力法
基坑底面以下的截止计算深度: 0.00m
基坑底面以下滑裂面搜索步长: 5.00m
条分法中的土条宽度: 1.00m

天然放坡计算结果:
道号
整体稳定
半径
圆心坐标
圆心坐标

安全系数
R(m)
Xc(m)
Yc(m)
1
1.347
5.805
4.847
8.803
2
1.340
8.143
2.345
9.768
3
1.453
9.415
3.092
9.180

盐山盛世郡府东区2#、 3#、 8#、 9#楼
----------------------------------------------------------------------
[ 支护方案 ]
----------------------------------------------------------------------
天然放坡支护

----------------------------------------------------------------------
[ 基本信息 ]
----------------------------------------------------------------------
规范与规程
《建筑基坑支护技术规程》 JGJ 120-
基坑等级
二级
基坑侧壁重要性系数γ0
1.00
基坑深度H(m)
6.000
放坡级数
2
超载个数
1

----------------------------------------------------------------------
[ 放坡信息 ]
----------------------------------------------------------------------
坡号
台宽(m)
坡高(m)
坡度系数
1
1.000
3.000
1.000
2
1.000
3.000
1.000

----------------------------------------------------------------------
[ 超载信息 ]
----------------------------------------------------------------------
超载
类型
超载值
作用深度
作用宽度
距坑边距
形式
长度
序号

(kPa,kN/m)
(m)
(m)
(m)

(m)
1

15.000
---
---
---
---
---
----------------------------------------------------------------------
[ 土层信息 ]
----------------------------------------------------------------------
土层数
4
坑内加固土
否
内侧降水最终深度(m)
9.000
外侧水位深度(m)
9.000

----------------------------------------------------------------------
[ 土层参数 ]
----------------------------------------------------------------------
层号
土类名称
层厚
重度
浮重度
粘聚力
内摩擦角
与锚固体摩
粘聚力
内摩擦角

(m)
(kN/m3)
(kN/m3)
(kPa)
(度)
擦阻力(kPa)
水下(kPa)
水下(度)
1
粉土
4.50
19.2
---
7.70
25.90
55.0
---
---
2
粘性土
3.10
18.5
---
29.40
10.50
55.0
---
---
3
粉土
1.80
19.4
9.4
7.30
25.90
55.0
7.00
25.00
4
粘性土
5.00
18.3
8.3
---
---
55.0
10.00
10.00

----------------------------------------------------------------------
[ 整体稳定验算 ]
----------------------------------------------------------------------

天然放坡计算条件:
计算方法: 瑞典条分法
应力状态: 总应力法
基坑底面以下的截止计算深度: 0.00m
基坑底面以下滑裂面搜索步长: 5.00m
条分法中的土条宽度: 1.00m

天然放坡计算结果:
道号
整体稳定
半径
圆心坐标
圆心坐标

安全系数
R(m)
Xc(m)
Yc(m)
1
1.362
4.717
4.600
7.700
2
1.342
8.143
2.215
9.638
3
1.473
9.394
3.148
9.145
