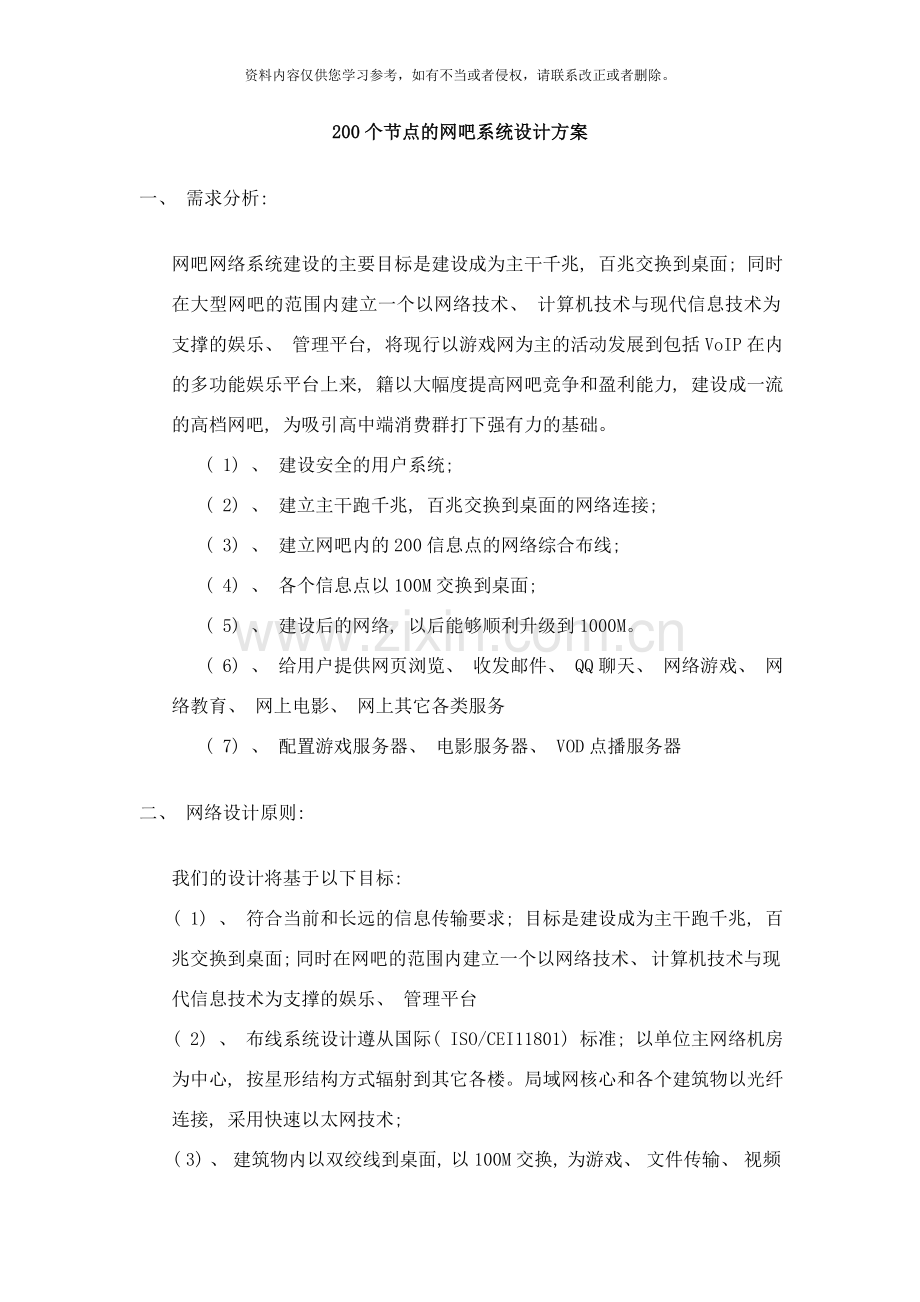

200个节点的网吧系统设计方案
一、 需求分析:
网吧网络系统建设的主要目标是建设成为主干千兆, 百兆交换到桌面; 同时在大型网吧的范围内建立一个以网络技术、 计算机技术与现代信息技术为支撑的娱乐、 管理平台, 将现行以游戏网为主的活动发展到包括VoIP在内的多功能娱乐平台上来, 籍以大幅度提高网吧竞争和盈利能力, 建设成一流的高档网吧, 为吸引高中端消费群打下强有力的基础。
( 1) 、 建设安全的用户系统;
( 2) 、 建立主干跑千兆, 百兆交换到桌面的网络连接;
( 3) 、 建立网吧内的200信息点的网络综合布线;
( 4) 、 各个信息点以100M交换到桌面;
( 5) 、 建设后的网络, 以后能够顺利升级到1000M。
( 6) 、 给用户提供网页浏览、 收发邮件、 QQ聊天、 网络游戏、 网络教育、 网上电影、 网上其它各类服务
( 7) 、 配置游戏服务器、 电影服务器、 VOD点播服务器
二、 网络设计原则:
我们的设计将基于以下目标:
( 1) 、 符合当前和长远的信息传输要求; 目标是建设成为主干跑千兆, 百兆交换到桌面; 同时在网吧的范围内建立一个以网络技术、 计算机技术与现代信息技术为支撑的娱乐、 管理平台
( 2) 、 布线系统设计遵从国际( ISO/CEI11801) 标准; 以单位主网络机房为中心, 按星形结构方式辐射到其它各楼。局域网核心和各个建筑物以光纤连接, 采用快速以太网技术;
( 3) 、 建筑物内以双绞线到桌面, 以100M交换, 为游戏、 文件传输、 视频应用等服务提供充分的桌面带宽; 布线系统的信息出口采用国际标准的RJ45插座;
( 4) 、 使用三层交换机, 采用VLAN技术, 控制广播风暴, 同时使用户方便的在网络中移动。
( 5) 、 高速度、 高稳定、 低时延、 能承受大流量冲击
( 6) 、 系统应有高可靠性、 安全性、 可维护性和可扩充性, 要具有良好的用户界面
( 7) 、 高性价比---实用性和经济性 ;   由于网吧一次性资金投入大, 设备折旧快, 当前外部经营环境差。另一方面, 网吧应用环境比较恶劣, 顾客应用水平较参差不齐, 因此, 在网络的建设过程中, 系统建设应始终贯彻面向应用, 注重实效的方针, 坚持实用、 经济的原则。
( 8) 、 可扩展性和易维护性; 为了适应系统变化的要求, 必须充分考虑以最简便的方法、 最低的投资, 实现系统的扩展和维护。把当前先进性、 未来可扩展性和经济可行性结合起来, 保护以往投资。
三、 拓扑结构图

四、 综合布线设计:
布线是连接网络接入层、 汇聚层、 交换层和网络节点的重要环节。在布线时, 使用专门的通道, 而且不要与电源线, 空调线等具有辐射的线路混合布线。 网络设备的放置, 最好放在节点的中央位置, 这样做, 不是为了节约综合布线的成本, 而是为了提高网络的整体性能, 提高网络传输质量。由于双绞线的传输距离是100米, 在95米才能获得最佳的网络传输质量。在做网络布线时, 要设计一个设备间, 放置网络设备。
接入层与汇聚层之间的双绞线, 能够选择超五类屏蔽双绞线, 以使网络性能得到最大的提升。汇聚层与交换层之间的双绞线, 由于是网络数据传输量最大的一个层次, 同样采用超五类屏蔽双绞线。交换层与网络节点之间, 我们就能够采用普通的超五类非屏蔽双绞线。
在布线的时候, 要注意以下几点:
一是在布线时, 每条线一定要做好相应的编号, 方便日后的维护;
二是每层之间最好保留两条至三条的备用线, 防止我们网线损坏时做备用;
三是制作网线的时候, 一定要按照标准的接线方法, 以获得最高的传输速度。
五、 网吧平面物理结构图

六、 IP地址的选择:
由于C类的IP地址决定了一个网络段中只能容纳253台机器, 对于253台以上的机器, 推荐使用B类的IP地址, 而不使用C类的IP地址做多个网关来实现网络的互联。我们的网络汇聚层设备虽然具备VLAN功能, 网络中心可经过划分VLAN, MAC地址绑定来控制不同类别用户的访问权限和浏览站点, 网络设备支持IGMP组播与802.1P优先级协议, 能够应用VOD、 多媒体娱乐等
七、  网络设备选形
 网吧的网络采用: 三层中心交换机( 加X个千兆模块) +堆叠交换机( 加1个千兆模块) 作为接入层的网络结构, 满足了网吧网络对性能、 应用、 成本等方面的要求。
1、 网络中心设备。
中心机房的网络设备选用模块化三层交换机, 根据需要灵活地选择不同的扩展模块,实现各种配置组合, 在将来进行网络升级时, 可经过扩展模块,便于保护现有的网络结构及投资。现根据现有网络的需要, 主干交换机配1个路由模块具有三层交换功能, 配5个的千兆光纤模块,配1个10/100M自适应的RJ-45口模块, 为了管理方便再配1个管理模块; 服务器可选用3—4台多CPU的SCSI磁盘RAID的专业服务器和几十台普通电脑DIY服务器组成服务器群; 路由器可选用模块化路由器作为与Internet的网关和拨入服务器。配备1台用于网络管理的工作站装上网管软件, 即可进行网络的配置与管理
2、 二级交换设备
选用千兆堆叠交换机组, 由可堆叠交换主机和可堆叠交换从机组成无阻塞星型拓扑堆叠结构, 可提供上百个10/100M自适应RJ-45口( 网吧这种大流量网络要求以100口左右为一虚拟子网比较稳定) 。堆叠方式可提供高Gbps的背板带宽。
3、 网络节点设备的选择:
网卡和水晶头属于网络中的网络节点设备。选择网卡的时候, 百兆网卡是我们的最低选择。在选择网卡的时候, 一定要选择一款质量过关的网卡, 水晶头在我们设计网络时, 往往是不被重视的一块, 质量差的水晶头, 经常会使网线与水晶头接触不良, 大大降低我们的网络传输速度。
七、 布线施工及注意事项
1、 双绞线正确接法: 根据网络布线标准, 双绞线有568A和568B两种标准接法, 当前使用最广泛的接法是568B接法。由于现在网络设备都是智能型设备, 支持568A和568B两种接线标准, 因此, 建议使用568B的接线标准。568B接线标准中, 定义的标准线序是: 橙白、 橙、 绿白、 蓝、 蓝白、 绿、 棕白、 棕, 从左至右是1号线至8号线; 568B的接线标准就是水晶头的两端都使用标准的线序。
2、 选择质量过关的水晶头: 选择水晶头时, 中档品牌就能够, 但切记不能选择低档的劣质货。劣质水晶头长时间使用后, 里面的金属卡片网线容易接触不良, 造成网络传输质量差。
3、 交换机位置的安放: 无论是主交换机还是二级交换机, 在选择安装位置时, 一定要把交换机放置在节点的中间位置, 一方面能够节约网线的使用量, 另外还能够将网络的传输距离减小到最短, 从而提高网络传输质量。( 如图)
4、 合理布放双绞线: 布线时, 能够把双绞线放在PVC管或专业的线槽中, 双绞线经过的地方, 尽量不要有强磁场、 大功能的电器( 空调) 、 电源线等, 否则会大大降低网络传输质量。
5、 尽量布放备份线路: 双绞线都有一定的使用寿命, 加上客观自然条件的影响, 双绞线损坏是正常的事情, 因此进行网络布线时, 对于从主交换机到二级交换机之间的级联线, 至少要布放1－2根备份线路。交换机至工作站之间的双绞线, 能够根据网吧的实际情况, 布放一定数量的备用线路。
6、 把线路编上号: 网络布线时, 把每条双绞线都做一个编号, 而且双绞线的两端要做相同的编号。为方便日后维护, 双绞线每隔一定的距离最好也做上编号, 特别是对于距离比较长的双绞线。
小技巧: 网络布线时, 双绞线的两端, 最好预留2－3米的富裕长度, 水晶头故障时这条线还有再利用的价值。
八、 检测
1、 网线测试: 网线布设完毕、 水晶头安装在两端后, 立即用网络测试仪测试线路是否能够正常工作。如果不行, 则能够判定水晶头与网线连接不好, 这就需要重做水晶头并测试, 一直到网线能够正常工作为止。
2、 网络设备测试: 网络设备安装完毕后, 加电进行测试。先测试所有的网络设备包括网线是否工作正常; 然后测试点与点之间的网络传输速度; 最后测试一点对多点的网络传输速度。
3、 综合测试: 测试外部网络和内部网络的互联互通性能, 主要包括以下几点: 下载速度测试、 网络游戏顺畅程度、 在线影院流畅度等。如在测试中发现问题, 请仔细查找原因并排除。
