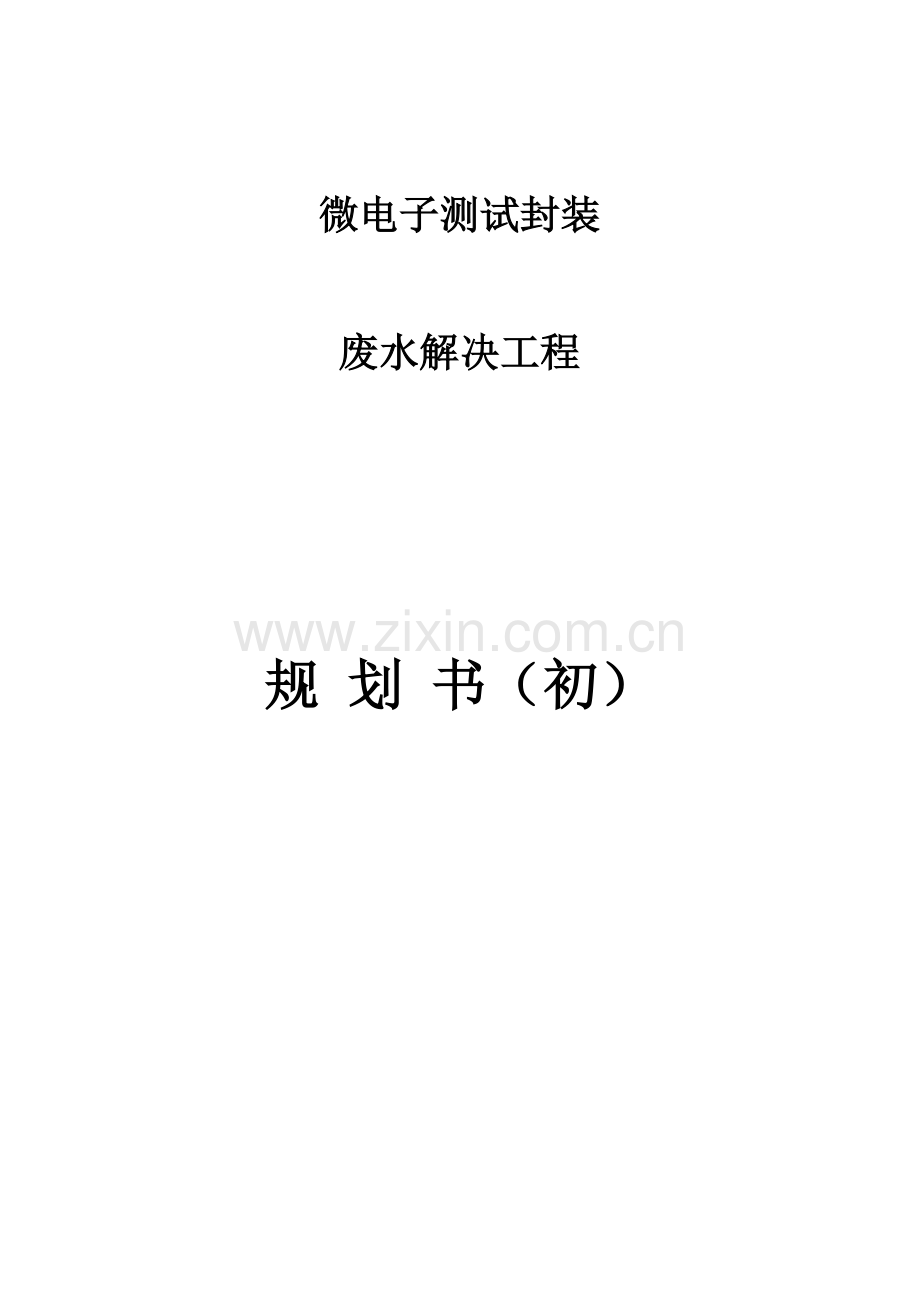

微电子测封专项项目废水.doc

微电子测试封装

废水解决工程

规 划 书（初）

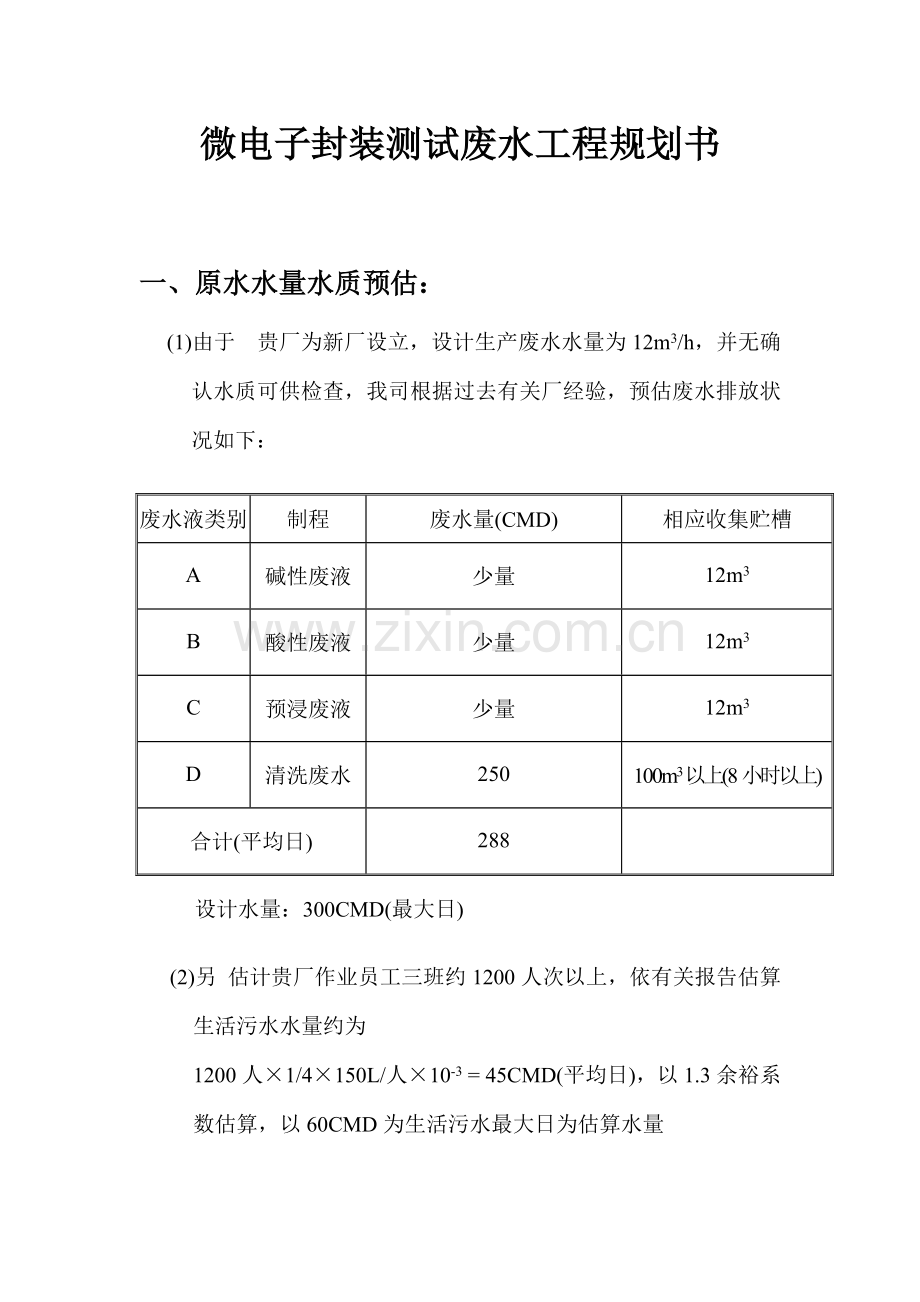

微电子封装测试废水工程规划书

一、原水水量水质预估：
(1)由于　贵厂为新厂设立，设计生产废水水量为12m3/h，并无确认水质可供检查，我司根据过去有关厂经验，预估废水排放状况如下：
废水液类别
制程
废水量(CMD)
相应收集贮槽
A
碱性废液
少量
12m3
B
酸性废液
少量
12m3
C
预浸废液
少量
12m3
D
清洗废水
250
100m3以上(8小时以上)
合计(平均日)
288

设计水量：300CMD(最大日)
(2)另 估计贵厂作业员工三班约1200人次以上，依有关报告估算生活污水水量约为
1200人×1/4×150L/人×10-3 = 45CMD(平均日)，以1.3余裕系数估算，以60CMD为生活污水最大日为估算水量

二、废水水质(以上各股水混合后)
(1)工厂制程综合废水水质：pH ：3.0 ~ 6.0
SS ：100 ~ 250mg/L
Sn：1 ~ 2mg/L
Cu：1 ~ 3mg/L
Pb ≒2.5 ~ 15mg/L
COD≒100 ~ 150mg/L
(2)生活废水水质：pH：6 ~ 9
BOD = 150 ~ 200 mg/L
COD = 200 ~ 350 mg/L
SS = 50 ~ 200 mg/L

三、预期解决水质(符合上海市二级排放原则)
pH：6 ~ 9
COD ≦ 100mg/L
SS ≦ 70mg/L
总铅 ≦ 1.0mg/L
总铜 ≦ 0.5mg/L
四、废水排放及解决原则

廢 水
廢 液
IC銅材

脫脂

清洗

微蝕

清洗

預浸

鍍錫鉛

清洗

中和

清洗

烘乾

A

D

B

D

C

D

A

成 品

(1)根据解决方式不同拟将 贵厂制程废水提成四股分别收集。
A、 碱性废液——涉及脱脂、中和之老化废液，通过一段时间使用后浓度减少而必需废弃，此废液单独收集后以定量泵浦平均泵入综合调匀池中。
B、 酸性废液——涉及微蚀，剥锡铅之老化废液，通过一段时间使用后浓度减少而必需废弃，此废液单独收集后以定量泵浦平均泵入综合调匀池中。
C、 预浸废液——因具有MSA，其瞬间量会导致有机负荷增长甚巨，建议单独收集，定量加入调匀池。
D、 综合废水——涉及各程序之持续清洗废水，采用化学凝集沉淀法加入NaOH及混凝剂，使重金属形成不溶性之氢氧化物而沉淀分离。
为了节省用地，本工程采用斜板凝集沉淀槽。
沉淀污泥以泵浦抽至浓缩槽行重力浓缩后以板框式压滤机将泥饼脱水成含水率75%如下之泥饼后委托运弃。
(2)生活废水方面经简易化粪池前解决后，流至生活废水调匀池收集后，以生物解决试来解决。

五、解决流程图
如附图、

六、功能计算
(1)贮池
项 目
尺寸／数量
设计参数
构造／材质
碱性废液池
2.0m×1.0m×3.0mH，2座
流量：3~4m3/批次
容积：12m3
停留批次：4批
RC，半地下式
Epoxy Coating
酸性废液池
2.0m×1.0m×3.0mH，1座
流量：3~4m3/批次
容积：12m3
停留批次：4批
RC，半地下式
FRP一底两面
预浸废液池
2.0m×1.4m×2.5mH，1座
流量：2~3m3/批次
容积：6m3
停留批次：2批次
RC，半地下式
耐酸碱FRP一底两面
综合调匀池
8.5m×5.6m×2.5mH，1座
流量：300m3/day
容积：105m3
停留时间：8.4hr
RC，半地下式
Epoxy Coating
生活废水调匀池
9.7m×2.0m×2.5mH，1座
流量：60m3/day
容积：40m3
停留时间：16hr
RC，半地下式

放流池
1.4m×7.9m×2.5mH，1座
流量：360m3/day
容积：22m3
停留时间：80min
RC，半地下式

(2)反映槽
项 目
尺寸／数量
设计参数
构造／材质
pH调节／反映／
凝集槽
1.2m×1.2m×2.5mH，3座
解决水量：12.5m3/Hr
容积：3.2m3
停留时间：15min(1座)
G：200s-1
3mm, SUS304制
外部SS-41补强
内外Epxoy耐蚀涂装机械搅拌
胶凝／沉淀槽
(倾斜板沉淀槽)
1.5mL×3mW×3.7mH，1座
解决水量：13.5m3/Hr
倾斜板面积：54m2
容积：约8m3
G：60s-1
8.5mm, SS-41制
外部SS-41补强
内外Epxoy耐蚀涂装机械搅拌
Lamella型式
中和槽
1.38m×2m，1座
解决水量：12.5m3/Hr
容积：2.5m3
停留时间：12min
G：200s-1
3mm, SS-41制
内,外Epoxy耐蚀涂装
机械搅拌
污泥浓缩槽
1.5m×3.2m，1座
污泥量：10CMD
容积：5m3
停留时间：12hr
3.0mm, SS-41制
内,外Epoxy耐蚀涂装

过滤机
1.3m∮×1.5mH，1座
SOR = 10m/m
4.5mm, SS-41制
内外Epoxy耐余涂装
接触氧化池
4.85m×2.75m×3.5H
有机负荷
BOD负荷<0.3kg BOD/m3-day
所需容积>40m3
有效容积 = 42m3
RC
沉淀池
2.75m×2.75m×3.5H
SOR < 15m/d
实际SOR = 8m/d
RC

七、机械设备
(1)制程废水部份
项目
机械名称
数量
规 格
备注
一
酸性/碱性/预浸废液解决设备

1
2
废液泵
空压机
4(1)
1
20L/min×15mH，PP外壳双隔阂式气动泵, ½”∮
2HP×单桶式

二
综合废水解决设备

1
废水泵
2(1)
2HP×12.5CMH×10MH，陆上耐酸碱泵

2
搅拌机
4
1/2HP×120/60rpm，固定型

3
搅匀机
1
1/4HP×30rpm，固定型搅拌机

4
pH Controller
2
pH 0~14, PC-310, 浸渍式

5
加药机
7(3)
40W×400ml /min×2kgf/cm2，隔阂定量式

6
水表
1
2〝∮PVC，蹼轮式

7
鼓风机
1
3HP×2.6CMM×2600mmAq，三叶鲁滋式

8
污泥泵
1
铝合金外壳, 双隔阂气动式, 1 ½”∮

9
贮药桶
1
3000L，PE，直立式

10
贮药桶
5
1000L，PE，直立式

11
12
PACT加药泵
计量堰
1
1
PP材质, 双隔阂气动式, ½”∮
SUS304, 60°V型堰

三
污泥解决系统

1
脱水污泥泵
1
40A气动隔阂式, 铝合金外壳

2

板框式压滤机

1
630mm×630mm×15片(含输送机), 3HP驱动马力油压系统, 机台防锈

3
空压机(Ⅱ)
1
3HP×单桶式

注：1.（）内为备品数量。
2. 电控箱内含计量电表。

(2)生活废水部份
项目
机械名称
数量
规 格
备注
1
鼓风机
1
2SCMM×

2
中泡散气盘
12
14.4cm∮，ABS材质

3
细泡散气盘
10
细泡薄膜式，空气流量3 ~ 10CFM
美制
4
接触滤材
25m3
绳状，45mm∮绳状介材，以PP及polyvinyl alcohol细线混合编成，表面积250m2/m3(以10cm×10cm时)
此以15cm×15cm绑。

5
滤材支架
1式
SUS304角铁焊制

6
沉淀池溢流堰
中央进流筒等
1式
SUS304等制

7
流量堰
1
SUS304, 60°V型堰

8
沉淀池抽污泥泵
1
气升式，2”∮

9
进流泵
2(1)
0.1m3/min×6mH×1/2HP, 沉水式，FC-20

10
放流泵
2(1)
0.4m3/min×16mH×3HP, 陆上离心式，FC-20

八、业主自备项目
1. 土建工程（含设备基本、预埋套管、耐蚀涂装、人孔盖等）。
2. 公用条件供应(清水×2kgf/cm2，一次侧电源供应)。
3. 施工水电供应。
4. 试车药物提供及专责/试车人员配合。
5. 废水引入及放流水引出。
