XXX河道治理监理实施细则.doc

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。

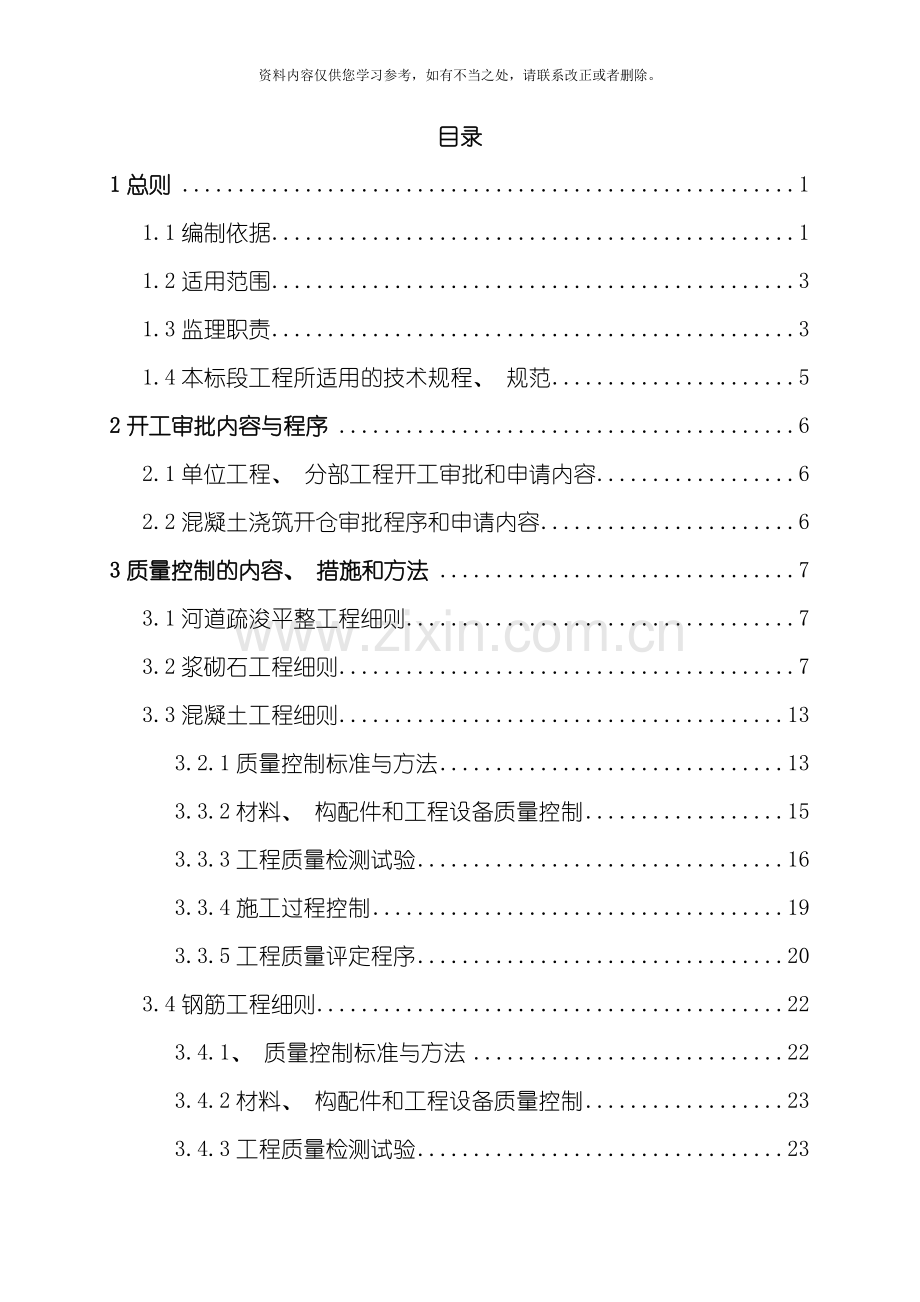

目录
1总则 1
1.1编制依据 1
1.2适用范围 3
1.3监理职责 3
1.4本标段工程所适用的技术规程、 规范 5
2开工审批内容与程序 6
2.1单位工程、 分部工程开工审批和申请内容 6
2.2混凝土浇筑开仓审批程序和申请内容 6
3质量控制的内容、 措施和方法 7
3.1河道疏浚平整工程细则 7
3.2浆砌石工程细则 7
3.3混凝土工程细则 13
3.2.1质量控制标准与方法 13
3.3.2材料、 构配件和工程设备质量控制 15
3.3.3工程质量检测试验 16
3.3.4施工过程控制 19
3.3.5工程质量评定程序 20
3.4钢筋工程细则 22
3.4.1、 质量控制标准与方法 22
3.4.2材料、 构配件和工程设备质量控制 23
3.4.3工程质量检测试验 23
3.4.4施工过程质量控制 24
3.4.5工程质量评定程序 25
3.5金属结构安装工程细则 26
3.5.1质量控制标准与方法 26
3.5.2材料、 构配件和工程设备质量控制 27
3.5.3工程质量检测试验 29
3.5.4施工过程质量控制 30
3.5.5工程质量评定程序 46
3.6工程质量事故处理程序 48
4进度控制的内容、 措施和方法 49
4.1进度目标控制体系 49
4.2进度计划横道图 49
4.3施工进度计划的申报 49
4.4施工进度计划的审批 50
4.5施工进度的过程控制 50
4.6停工与复工 51
4.7工期索赔 52
5投资控制的内容, 措施和方法 53
5.1投资目标控制体系 53
5.2计量和支付 53
6施工安全与环境保护控制的内容、 措施和方法 55
6.1监理机构内部的施工安全控制体系 55
6.2承包人应建立的施工安全保证体系 57
6.3工程不安全因素分析与预控措施 57
6.4环境保护的内容与措施 58
7合同管理主要内容 59
7.1工程变更管理 59
7.2索赔管理 60
7.3违约管理 61
7.4工程分包 62
7.5争议的解决 62
7.6清场与撤离 62
8信息管理 63
8.1信息管理体系 63
8.2编制建立文件格式、 目录 63
8.3通知与联络 63
8.4监理日志、 监理报告与会议纪要 64
9工程验收与移交程序和内容 65
9.1工程验收与移交程序 65
9.2工程验收资料分类 65
9.3分部工程应整理提供的验收资料 65
9.4单位工程验收提供的验收资料 66
9.5竣工验收应准备的资料 67
10检试验计划 68

1总则
1.1编制依据
XXX工程监理实施细则是在监理规划的基本要求下,根据工程情况,按照工程的实际进度,结合本工程项目的施工方法和专业特点进行编制的,其编制依据:
1) 国家和部门颁布的有关法律、 法规
1、 《中华人民共和国建筑法》
2、 《中华人民共和国合同法》
3、 《中华人民共和国招标投标法》
4、 《建设工程质量管理条例》
5、 《建设工程安全生产管理条例》
6、 《工程建设标准强制性条文( 水利工程部分) 》
2) 现行工程建设技术标准
1、 《硅酸盐水泥、 普通硅酸盐水泥》GB175-92
2、 《混凝土强度检验评定标准》GBJ107-87
3、 《建设工程文件归档整理规范》GB/T50328-
4、 《建筑工程施工现场供用电安全规范》GB50194-93
5、 《建筑机械使用安全技术规程》JGJ33-
6、 《建筑施工安全检查标准》JGJ59-99
7、 《浆砌石坝施工技术规范》SD120-95
8、 《普通混凝土配合比设计规程》JGJ55—
9、 《砌体工程施工质量验收规范》GB50203-
10、 《砌体工程现场检测技术标准》GB/T50315-
11、 《水电水利工程工程量计算规定》DL/T5088-1999
12、 《水工混凝土施工规范》SDJ207—82
13、 《水工混凝土试验规程》SD105-82
14、 《水利工程建设项目施工监理规范》SL288-
15、 《水利水电工程等级划分及洪水标准》 SL252-
16、 《水利水电工程施工测量规范》SL52-93
17、 《水利水电工程施工测量规范》SL288-
18、 《水利水电工程等级划分及洪水标准 》 SL252-
19、 《水利水电基本建设工程单元工程质量等级评定标准》SL634-
20、 《水利水电建设工程验收规程》SL223-
21、 《水利水电工程土建安全技术规程》SL399—
22、 《水利水电土建工程施工合同条件》GF- -0208
3) 已批准的设计文件
《XXX工程施工图设计图册》
4) 招标、 投标及合同文件
1、 《XXX工程施工监理招标文件》
2、 《XXX工程施工监理投标文件》
3、 《XXX工程施工投标文件》
4、 《XXX工程施工招标文件》
5、 《XXX工程施工监理合同书》
(编号: XXXXX)
6、 《XXX工程施工合同书》
(编号: XXXXXXX)
5) 承包人报批的施工组织设计和施工进度计划等技术文件。
1.2适用范围
本细则适用于XXX工程的河道清淤11.6km, 支流汇入口防护220m, 维修XXX闸、 XXX桥、 XXX桥、 XXXX桥、 XXX桥等工程。
1.3监理职责
1)监理的职责
1、 参与审查承建单位申报的施工组织设计和技术措施, 提出意见后上报建设单位审批;
2、 检查确认承建单位所用的各种原材料、 成品、 半成品的规格、 性能及质量;
3、 督促承建单位按图纸、 操作规程和已批准的施工组织设计和技术措施进行施工。跟踪检查施工质量, 按验收标准逐项工序验收签证, 并按要求进行监理抽检;
4、 审查承建单位的施工进度及过程中的变更计划, 调解承建单位与建设单位, 各承建单位之间在工程施工实施过程中的矛盾;
5、 负责调查一般质量事故, 参与调查重大质量事故, 提出纠正方案和处理意见, 负责检查质量事故处理执行情况并对事故处理后的工程质量进行验收签证;
6、 督促承建单位健全质量保证和管理体系, 健全安全生产、 文明施工制度, 并经常检查督促落实;
7、 检查并督促承建单位及时、 齐全、 准确地完成内业资料编制和按规定必须做好的各项试验;
8、 负责现场计量, 核实签发已完成的优良、 合格工程量数量, 对不符合技术规范和合同文件要求的工程项目和施工活动暂拒签发, 直到达到要求为止;
9、 及时完成各种监理资料和抽检, 做到真实、 规范、 正确、 定期建设单位提供监理月报, 报告工程进度和质量、 资金情况, 以便建设单位采取有效措施或作出相应的决定;
10、 审查和签认承建单位的竣工图纸与质量有关的资料;
11、 对工程安全、 文明施工进行监督和控制;
12、 工程竣工后, 及时提交单位工程质量评估报告, 组织工程初验, 检查整改措施落实情况, 参与工程终验, 并提交工程建设监理工作报告。
2)监理的权限
1、 要求承建单位在开工前提供施工组织设计、 工序施工方案及相应的质量保证措施以及进行质量工作所必要的其它资料和用具;
2、 有权查询承建单位的各项管理制度并督促承建单位健全、 完善质保体系, 对承建单位的资质和施工活动进行审查, 对不称职或违章、 违规人员人员, 有权要求承建单位及时换人;
3、 有权对用于工程的原材料和检测的设备( 仪器) 进行监控, 对验收不合格的原材料和未经检验的设备等有权终止使用;
4、 工程不具备开工条件, 总监理工程师有权拒签发开工通知( 开工令) ;
5、 对验收不合格的工序现场监理有权拒绝签认, 总监理工程师有权拒签不合格工程量, 返工的一切损失由承建单位负责;
6、 由于承建单位原因而无法保证工程质量, 工程进度时, 总监理工程师有权报请建设单位撤换承建单位。
1.4本标段工程所适用的技术规程、 规范

(1)XXX工程监理规划。
(2)《水利水电工程单元工程施工质量验收评定标准》－土石方工程SL631－ 。
(3)《水利水电工程单元工程施工质量验收评定标准》－混凝土工程SL632－ 。
(4)《水利水电工程单元工程施工质量验收评定标准》－堤防工程
SL634－ 。
(5)《水利水电建设工程验收规程》SL223－ 。
(6)《水利水电工程施工质量检验与评定规程》SL176－ 。
2开工审批内容与程序
2.1单位工程、 分部工程开工审批和申请内容
1) 单位工程开工应具备的条件:
1、 工程施工组织设计已上报监理部, 经监理部审核已批复。
2、 本工程施工总进度计划已上报监理部, 经监理部审核已批复。
3、 施工单位已上报的为本工程投入的人员、 设备、 材料审核表, 并经监理现场核查后认为能满足开工需要和质量要求。
4、 高程和平面基准点现场交桩工作已经办理完毕。
5、 施工单位已上报单位工程开工申请报告。
6、 监理部征得建设单位同意下达开工令。
2) 分部工程开工
1、 施工单位上报分部工程开工申请报告, 并附开工应具备的条件作为附件, 同时上报监理部。
2、 经监理部审核同意, 批复开工。
3) 分部工程开工条件
1、 技施图纸监理已审签。
2、 高程、 平面施工控制网已建立。
3、 已报分部工程施工方案、 技术措施、 工艺、 工法已审签。
2.2混凝土浇筑开仓审批程序和申请内容
1) 检查混凝土浇筑前各种材料的准备情况。
2) 检查混凝土基面( 仓面) 的清理验收情况。
3) 对照设计图纸检查钢筋绑扎情况。
4) 检查验收模板情况。
5) 检查特殊部位的细部结构。
6) 检查混凝土拌和系统的准备情况。
3质量控制的内容、 措施和方法
3.1河道疏浚平整工程细则
3.1.1编制依据
本细则依据施工合同文件、 监理合同文件; 工程设计图纸、 设计文件、 设计技术要求、 施工组织设计等有关规程编制。
3.1.2施工质量标准
中心线、 河道高程、 宽度和边坡符合设计要求, 河道边坡要平整稳定, 河口线、 坡脚线整齐顺直, 河底平整, 无明显起伏。2) 浆砌石岸坡开挖边坡必须预留保护层土方, 待准备砌筑时再修整到设计标准。4) 用测量手段控制河道断面标准, 先做样板, 取得经验后全面展开, 河道疏浚平整达标后, 应及时组织有关各方进行验收。
3.1.3雨季施工技术措施
现场修筑好临时排水系统, 并安装一定的排水设备, 保证流水畅通, 防止因积水无法排出而造成土体受淹无法施工。在上层土开挖时, 雨后应及时排除工作区内的积水, 使地下水位迅速降低, 从而降低土体的含水量, 便于土方开挖。
3.2浆砌石工程细则
3.2.1质量控制标准与方法
3.2.1.1编制依据
1、 《浆砌石坝施工技术规定》( SD120-84) ;
2、 《水利工程建设项目施工监理规范》(SL-288— );
3、 《砌体工程施工及验收规范》( GB50203—98) ;
4、 《水利水电工程施工质量检验与评定规程》(SL176— );
5、 《水利水电建设工程验收规程》(SL233— );
3.2.1.2本细则使用范围
本细则使用于XXX工程浆砌石工程。
3.2.1.3工程施工监理工作流程与控制点
1、 下发监理工作表格, 明确工程质量、 进度、 投资监理签证的程序; 明确监理机构与承包人之间的报表、 文件等手续。
2、 督促承包人在开工前根据设计文件、 施工合同及施工图, 制定工地现场”施工措施计划”。并从施工设备、 材料供应、 施工方法、 施工质量保证体系和保证措施、 施工进度等方面检查其是否满足施工合同工程的技术和进度要求。
3、 检查施工条件。包括施工设备进场查验、 施工准备检查、 原材料检验、 砂浆、 混凝土配合比的审批、 检验测量控制网点是否合格等。
4、 审批分部工程开工申请报告。查验上道工序( 隐蔽工程) 或单元工程是否合格。
5、 监理控制点
( 1) 砂、 石料的控制点: 严格按照”技术规范”和”施工图”要求, 对砂、 石料的规格与质量进行查验把关。
( 2) 胶结材料及其配合比的控制点: 砂浆稠度应为30-50mm,当温度变化时, 应适当调整。砌体砂浆标号和勾缝设计值为M10。
( 3) 测量放样及砌筑前准备工作的控制点: 严格查验控制网点的精度、 允许误差、 基线尺寸及坝轴线位置。砌筑基面是否符合设计及施工要求。
( 6) 砌筑施工的控制点:
严格按照有关砌体施工技术规范、 规定、 质量评定标准、 本工程合同”技术规范”和”施工图”要求执行。
3.2.2材料、 构配件和工程设备质量控制
浆砌石体的石料: 块石材质应坚实新鲜, 无风化剥落层或裂纹, 石材表面无污垢, 水锈等杂质。石料的外形规格直径不低于30cm, 中部厚度不低于15cm。规格小于以上尺寸能够用于填塞缝隙, 但其用量不得超过砌体总量10%石料外路面应修琢加工,砌面高差应小于5mm,石料容重≧25KN/m3。料石各面加工要求应符合GBJ50203- 第6.3.2条的规定。
砂: 砂的质量应符合《浆砌石坝施工技术规定》SD120-84表2.1.2和表2.1.3的规定。要求粒径为0.15-5mm, 细度模数为2.5-3.0。砌筑块石砂浆的砂最大粒径不大于2.5mm
水泥: 水泥应符合国家和行业现行标准, 受潮湿结块的水泥, 禁止使用。
水, 施工用水要求干净、 清洁, 水的PH＞4, 未经处理的污水和废水不得使用。
3.2.3工程质量检测试验:
1) 砂浆的配合比必须满足施工图规定的强度要求和施工和易性要求,配合比必须经过试验确定.砂浆拌制应严格按试验确定的比例进行配料,材料的称量容许误差:水泥为±1％;砂为±3％;水为±1％。砂浆拌制称量前, 应测定其含水量。砂浆的配合比应在开工前经试验确定, 并报经监理工程师批准。配合比应采用重量比。
2) 砂浆原则采用机械拌合, 时间应不小于2-3分钟, 采用人工拌合, 宜干合三遍均匀后, 再湿拌2至3遍和易性好、 色泽均匀、 方可使用。砂浆数量很少时, 才允许人工搅拌, 砂浆应拌和均匀, 一次拌料应在其初凝之前使用完毕。砂浆拌合过程中应保持粗、 细骨料含水率的稳定性,根据骨料含水率的变化情况,随时调整用水量,以保证水灰比的准确性。
3) 水泥砂浆应随拌随用, 装运必须采用不漏水的容器运到施工现场, 砌筑前应人工拌, 已初凝的砂浆不得使用。
4) 砂浆强度试件取样。规定承包人每工作班次应至少取一组试件, 试件在搅拌机出料口随机取样制作。监理工程师亦可进行跟踪检测, 其数量不少于承包人取样的7％。
3.2.4施工过程质量控制
1) 在施工过程中, 监理工程师应督促承包人按照批准的”施工措施计划”和合同”技术规范”按章作业; 严格执行工序或单元工程质量”三检制”; 严格履行上道工序或单元工程未经监理工程师签证、 下一道工序或单元工程严禁开工程序。严格对作业工序进行巡视、 跟踪、 检查和记录, 重要施工部位要实行旁站监理, 发现违反技术规范作业, 可采取违规警告、 书面违规警告直至指令返工、 停工等方式以制止。
2) 浆砌石工程施工,基槽面验收在浆砌石砌筑前, 监理工程师对基槽的设计位置、 高程、 断面尺寸、 平整度、 密实等进行验收, 在基槽面未得到合格签证之前, 不得进行施工。
3) 浆砌石砌筑
1、 在砌筑前, 首先要做好测量和放线工作, 防止出现技术偏差。施工人员要清楚掌握衬砌的断面尺寸, 内外边坡大小。为做好断面和边坡控制, 要求采用断面样板作为控制挂线板。对河道弯曲段, 要把握好曲线控制点( 拐点) , 合理多挂拐点边坡线, 保证衬砌后弯道弧度平顺, 边坡一致、 整体美观。
2、 砌石灰缝垫浆厚度和缝寛应为20—30mm,块石间缝采用砂浆嵌填, 嵌填的沙浆应饱满, 石块间较大的空隙应先填塞砂浆, 后用碎块或片石嵌实, 不得先填碎石后填砂浆或干填碎块的施工方法, 石块间不应相互接触。对石块间所填砂浆用塞桨板捣实, 保证充填的砂浆密实、 饱满。
3、 在块石砌筑前, 应将表面泥土杂质清除干净, 以利砂浆与块石粘合, 在开始砌筑时, 要先砌好基础, 再跟据边坡系数立标准模板挂线砌筑。根据所放的标线, 先砌筑墙角石块, 以此固定准线作为砌石标线。砌第一皮时应选较大且平整的石块铺平, 使平的一面着地。按照分层砌筑的方法, 控制每层厚度50cm 。
4、 砌石要求做到稳、 紧、 满( 浆料满实) , 表面平整, 上下错缝, 内外搭砌。同时要求, 相邻的两个砌石段间应尽可能的等高的进行施工, 其高度最好不大于1m, 避免衔接不连贯。
5、 砌筑好后, 在砂浆初凝后, 不得再有移动, 不能用锤击或冲击, 也不能在上面拖拉重物, 以免影响墙体整体性和结构强度。如确有必要移动或重砌时, 应轻轻垂直掀弃石块, 清除旧砂浆, 重新座浆再砌。
6、 砌筑完毕后, 在砌筑砂浆初凝前, 应及时勾缝, 最好是随砌随勾缝, 以便使砌筑砂浆与勾缝砂浆结合紧密, 共同凝固和发挥作用。勾缝采用平缝。在勾缝前, 应先剔好缝, 剔缝深度不得小于3cm, 并将剔缝刷干净, 没有污物浮土, 保持温润的情况下进行勾缝。勾缝时, 所填砂浆应分层填满, 填塞要压实压紧, 表面要重复抹压平整, 使之与石块间结合紧密。对凹型缝勾缝时, 更应注意保证质量。
7、 浆砌石砌成勾缝后, 应及时清理现场, 扫除残留的砂浆, 并立即做好养护工作, 防止干裂。要求养护时间不得少于14 天。
8、 对墙体表面平整度要求为: 相邻两块石相对凸凹不超过1.0cm, 砌体平整度误差不超过2.0cm。
9、 砌石体每隔10 米留一条沉陷缝, 缝寛为2.0cm。缝内充填闭孔泡沫板。
10、 砌体外露面表面, 应进行及时养护, 并经常保持外露面表面湿润不少于14天。
11、 砌石清缝应在料石砌筑24h内进行, 勾缝前应将槽缝冲洗干净, 不得残留灰碴和积水, 并保持缝面湿润。勾缝砂浆单独配置,不得与砌筑砂浆混用。砌体勾缝完成后, 应及时进行养护, 并保持湿润不得少于14天。
3.2.5工程验收与评定
1) 根据砌石工程的项目划分, 每一道工序或单元工程施工结束后, 承包人应及时对本工序或单元工程进行评定, 并报监理工程师核验。
2) 经监理工程师对每道工序或单元工程验收合格后, 按合同规定进行计量, 并支付工程计量款。
3) 每道工序或单元工程完工后, 监理工程师督促承包人及时整理、 归档相关文件资料。
4) 每项砌石工程完工后, 监理工程师督促承包人按合同规定和要求编制含工程竣工图在内的工程验收资料。工程验收资料中应附有全部质量检查文件及工程缺陷处理成果资料。
3.3混凝土工程细则
3.2.1质量控制标准与方法
3.3.1.1编制依据
本细则依据”XXX工程”招标文件中技术条款、 施工设计图纸, 施工单位的施工组织设计, 监理规划、 建设单位与工程施工单位签订的工程施工合同文件(以下简称”合同”或”合同文件”)及有关规程、 规范编制。引用的主要规程、 规范有: 《水利工程建设项目施工监理规范》(SL288－ ), 《水利水电工程施工质量检验与评定规程》SL 176- , 《水利水电建设工程验收规程》SL 223- , 《水工混凝土施工规范》DL/T5144- , 《堤防工程施工质量评定与验收规程( 试行) 》SL 229-1999, 《堤防工程施工规范》SL260-98, 《水工混凝土钢筋施工规范》DL/5169- 、 《公路桥梁加固施工技术规范》JTG/T.J23- 、 《招投标文件》 、 《施工合同书》、 设计图纸等有关文件以及其它有关工程施工技术规程、 规范。
3.3.1.2本细则主要施工范围
本细则适用于XXX工程XXX桥、 XXX桥、 XXX桥、 XXX桥梁施工。
3.3.1.3工程施工监理工作流程与控制点
1、 施工范围: 承包人应提交进度计划及所采用的施工措施, 安全措施, 环保措施。
2、 在混凝土工程开工前28天, 施工单位应提交试验室的资质、 等级, 工地试验人员的上岗证等有关资料, 审验备查。
3、 在下达合同项目开工令后, 施工单位必须申报要开工的分部工程的技术措施计划, 经监理部审批后实施。
4、 承包人应按照报经批准的施工措施计划按章作业、 文明施工。同时加强质量和技术管理, 做好作业过程中资料的记录、 收集与整理, 并定期向监理部报送。
5、 需根据试验或试验作业成果决定施工实施, 或必须调整、 修订施工作业程序、 方法与进度计划, 或必须调整混凝土原材料与配合比等, 属于对施工措施计划的实质性变更, 均应事先报送经监理部书面同意后方可实施。
3.3.2材料、 构配件和工程设备质量控制
1、 用于主体工程的水泥, 应有产品出厂日期, 厂家的品质试验报告, 承包人必须按规定送试验室进行复检, 必要时还要进行化学分析。
试验检查项目包括:
水泥标号:
(1)凝结时间。
(2)体积稳定性。
(3)稠度。
(4)细度。
(5)比重。
(6)水化热。
袋装水泥贮运时间超过3个月、 散装水泥超过6个月,使用前应重新检验。
2、 混凝土的坍落度应符合合同技术规范和设计文件的规定, 若技术规范和设计文件未明确, 则应当根据结构部位的性质、 混凝土运输、 浇筑方法和气候条件等决定, 并尽可能采用小的坍落度。
3、 模板安装前应检查模板质量(平面尺寸、 清洁、 破损等), 安装时必须按混凝土结构物的施工详图测量放样, 确保模板的刚度和支撑牢固, 重要结构部位应多设控制点, 以利检查校正。浇筑过程中, 如发现模板变形走样应立即采取纠正措施, 直至停止混凝土浇筑。
4、 成品嵌缝填料应抽样检验其主要技术指标。同嵌缝填料接触的混凝土表面必须平整、 密实、 洁净、 干燥, 嵌缝填料施工完毕后应及时保护。
5、 混凝土的运输应遵照以下原则:
(1) 混凝土运输设备应根据施工条件选用。运输过程中应避免发生分离、 漏浆、 严重泌水或过多降低坍落度。
(2) 运输不同标号的混凝土时, 应在运输设备上设置明显的标志, 以免混仓。
(3) 运输过程中, 应尽量缩短运输时间或减少转运次数。因故停歇过久, 混凝土产生初凝时, 应作废料处理。在任何情况下, 严禁中途加水后运入仓内。
(4) 不论采用何种运输设备, 当混凝土入仓自由下落高度大于2m时应采取缓降措施。
3.3.3工程质量检测试验
1、 工程承包人应在现场施工放样实测前, 应完成放样实测报告编制并报送监理部批准。内容应包括: 工程简况及实测范围
(1) 施工放样技术说明书(应包括实测方案、 实测要求、 计算方法和操作规程)。
(2) 观测仪器、 设备的配置。
(3) 测量专业人员的配置。
2、 在每个分部混凝土工程开工前, 施工单位应按设计要求, 完成拟使用的各种标号混凝土配合比试验, 并向监理部提供一式四份至少包括3天、 28天或可能更长龄期的试验成果或推算资料, 报监理部审核。试验中所用的所有材料来源应符合合同要求, 并应与实际施工中使用的材料一致, 并事先得到监理部的批准。
3、 在进行混凝土配合比试验的3天前施工单位(或其实验室)应书面通知监理部, 以使得必要时检测监理工程师能从材料取样开始对试验全过程进行检查、 监督和认证。
4、 混凝土分部工程开工前, 施工单位必须根据合同技术规范、 设计文件 (包括施工图纸、 设计通知、 技术要求)及施工规程和单元工程质量评定标准, 结合施工水平向监理部报送混凝土工程施工措施计划。
主要内容应包括:
(1) 工程概况(包括申报开工部位、 设计工程量、 浇筑平剖面图, 以及必要混凝土浇筑布置与工序流程图)。
(2) 浇筑程序(包括浇筑作业工序、 分缝、 分段、 分层、 分块和止水安装详图, 有观测仪器要求的还应包括观测仪器埋设详图)。
(3) 浇筑进度(包括浇筑工程量、 进度安排、 循环作业时间及分月浇筑强度)。
(4) 原材料品质(包括砂石骨料、 用水、 水泥、 掺和料与外加剂)。
(5) 混凝土生产(包括级配、 配合比、 坍落度、 浇筑中的允许间歇时间、 拌和时间及外加剂品种与掺量)。
(6) 施工作业方法(包括设缝、 缝面处理、 模板、 混凝土运输、 入仓、 平仓、 振捣手段、 拆模与混凝土养护。有观测仪器埋设要求的还应包括该仪器埋设作业内容)。
(7) 施工设备配置与技术工种组织。
(8) 质量控制和安全措施。
(9) 合同支付计划。
对于有温控、 防裂、 抗冲耐摩、 抗冻、 预缩等特殊要求的混凝土浇筑, 施工单位还应根据设计文件和合同技术规范有关规定进行专门设计、 试验和研究, 并将这部分内容做为专项列入施工措施计划。
5、 特殊部位, 承包人均应在该混凝土施工作业前, 制定专项施工措施计划报监理部批准。
6、 混凝土工程浇筑使用的原材料(包括水泥、 砂石料、 外加剂及掺和料)均应有产品合格证、 试验报告说明, 并按工程施工合同文件或施工规范技术规定进行抽样检验。所用这些资料和样品必须于施工作业开始14天前报送监理部检查认可。
7、 上述报送文件连同审签意见单一式四份, 经承包人项目经理签署后递交, 监理部审阅后限时返回签署意见单一份, 原件不退回。审签意见包括”照此执行”、 ”按意见修改后执行”、 ”已审阅”、 及”修改后重新报送”四种。
8、 除非承包人接到的批复意见为”修改后重新报送”, 否则施工单位可即时向监理部申请开工许可证, 监理部将于接受施工单位申请后的24h内开出相应工程项目的开工许可证或开工批复文件。
9、 监理工程师对施工所进行的任何对照、 检查、 检验和批准, 并不意味着能够减轻承包人所应负的合同责任。
10、 如果承包人未能按期向监理部报送开工申请所必须的材料样品、 文件和资料, 因而造成施工工期延误和其它损失, 均由承包人承担全部合同责任。
11、 规定承包人每工作班应至少取一组试件, 试件在搅拌机出料口随机取样制作。监理工程师可进行监理跟踪检测, 其数量不少于承包人取样的10％。平行检测不少于3%。
3.3.4施工过程控制
1、 在倾斜面浇筑混凝土时, 应从低处开始浇筑, 并使浇筑面保持水平。仓内的泌水应及时排除, 严禁在模板上开孔赶水, 以免带走灰浆。严禁在流水中浇筑混凝土, 已浇筑的混凝土在硬化之前不得受水流的冲刷。
2、 混凝土浇筑应保持连续性。如因故中止且超过允许间歇时间, 则应按施工缝处理。若能重塑者且经监理工程师认定, 仍可继续浇筑混凝土。
3、 浇入仓内的混凝土应随浇随平仓, 不得堆积。仓内若有粗剩料堆积时, 应均匀地散铺于砂浆较多处、 或未经振捣的混凝土上, 但不得用水泥砂浆覆盖, 以免造成内部蜂窝。
4、 混凝土施工缝的处理, 应遵守下列规定:
(1) 已浇好的混凝土, 在强度未达到2．5MPa前, 不得进行上一层混凝土浇筑的准备工作。
(2) 混凝土表面应加工成毛面并清洗干净, 排除积水, 铺设2—3cm厚水泥砂浆后, 方可浇筑新混凝土。
5、 混凝土模板拆除的期限, 应得到监理部的同意。除非设计文件另有规定, 否则应遵守下列规定:
不承重的侧面模板, 应在混凝土强度达到2．5MPa以上, 并能保证其表面及棱角不因拆模而损坏时才能拆除。
6、 混凝土浇筑完毕后, 当硬化到不因洒水而损坏时, 就应采取洒水等养护措施。混凝土表面应经常保持湿润状态直到养护期满。在炎热或干燥气候条件下, 早期混凝土表面应采用经常保持水饱和或用覆盖物进行遮盖, 避免太阳曝晒。
3.3.5工程质量评定程序
1、 各单元混凝土工程首仓开仓1天前, 施工单位应对浇筑仓面边线及模板安装实地放线成果进行复核, 并将放样成果报监理部审核。为了确保放样质量, 避免造成重大失误和不应有的损失, 必要时监理部可要求承包人在监理工程师直接监督下进行对照检查。
2、 混凝土开仓浇筑前, 施工单位应对各工序质量进行自检并在”三检”合格基础上, 经现场监理工程师复检、 签认后填报《水利水电工程施工质量终检合格(开工、 仓)证》
检查内容包括:
(1) 基础面、 层面或缝面处理。
(2) 模板安装。
(3) 伸缩缝处理。
(4) 排水系统的布设。
(5) 混凝土生产与浇筑准备。
(6) 其它必须检查检测的项
承包人自检查合格后, 在开仓前2—12h通知监理工程师对上述内容进行检查确认, 并在认证合格后, 办理单元工程开仓签证手续。
3、 承包人应按合同、 施工技术规程、 规范和质量等级评定标准规定的数量和方法对拌和混凝土和各种原构料进行取样检查。
每一规定时段(一般为每月), 施工单位或其试验室应一式两份向监理部检测监理工程师提交书面试验报告。
内容应包括:
(1) 所有的各种材料及其试验数据的详细描述。
(2) 试验方法、 程序及试验仪器设备情况。
(3) 试验过程和结果的详细描述。
(4) 结论意见。
4、 如果因施工方面的原因要求增加或改变施工缝时, 必须在浇筑程序详图中表明, 并报监理部批准。
5、 重要部位混凝土浇筑过程中, 承包人应有技术人员、 检查人员以及调度人员在施工现场进行技术指导、 质量检查和作业调度。
6、 承包人应严格按批准的混凝土配合比拌制混凝土, 对于运送或浇筑不合格混凝土入仓的, 监理工程师有权按监理合同文件规定拒绝入仓或指令返工处理。
7、 施工期间, 承包人必须按月向监理部报送详细的施工记录或原始施工记录复印件。内容包括:
(1) 混凝土数量, 所有原材料的品种、 质量、 混凝土标号及配合比。
(2) 实际浇筑顺序、 起止时间、 养护及表面保护时间、 方式, 模板等的情况。
(3) 浇筑地点的气温, 各种原材料的温度, 混凝土的出机口与入仓温度, 各部位模板拆除的日期和时间。
(4) 混凝土试件的试验结果及其分析。
(5) 混凝土裂缝的部位、 长度、 宽度、 深度、 裂缝条数、 发现的日期及发展情况。
(6) 施工中发生的质量、 安全事故及其处理措施。
(7) 按合同文件或监理部规定必须报告的其它事项。
8、 每单元混凝土工程施工结束后, 施工单位应及时进行混凝土单元工程质量检查评定, 并报监理工程师确认, 作为评定相应分部、 工程质量等级的基础。
9、 对于施工中发生的质量事故, 承包人应立即查明其范围、 数量, 填报质量事故报告单, 分析产生质量事故的原因, 提出处理措施, 及时向监理部报告, 经监理部批准后, 方可进行处理。
10、 对于—般的混凝土缺陷应在拆模后24h内修复、 补修完毕。修复、 补修措施应报监工程师同意后进行, 补修过程, 均须有详细的记录。
11、 为了确保工程质量, 承包人必须按照有关施工规范和设计文件行施工。对发生的违规作业行为, 监理工程师能够发出违规警告、 返工指令, 直至指令停工整顿。
3.4钢筋工程细则
3.4.1、 质量控制标准与方法
1) 编制依据
1、 《热轧钢筋》GB1499－84
2、 《水工混凝土钢筋施工规范》DL/T5169－
3、 《钢结构工程施工质量验收规范》GB50205－
4、 《钢筋焊接及验收规范》JGJ18-
5、 《钢焊鏠手工超声波探伤方法和探伤结果分级》GB11345－8
6、 《气焊、 手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985－88
2) 本细则主要施工范围
本细则适用于XXX工程XXX桥、 XXX桥、 XXX桥、 XXXX桥桥梁钢筋制安。
3) 工程施工监理工作流程与控制点
控制程序: 钢筋原材进场合格证检验→钢筋复检、 见证取样→监理平行检测→钢筋焊接试验抽检、 见证平行检测→钢筋绑扎成型验收
3.4.2材料、 构配件和工程设备质量控制
1、 原材进场检验: 所有进场钢筋必须都有工厂检验合格证。
2、 进场后检验: 同品种、 同等级、 同一截面尺寸、 同炉号、 同个的每60吨为一批, 任选三根钢筋, 各截取一组试样, 每组3个试件, 一个作拉伸试验、 一个作冷弯试验、 一个作可焊性试验, 如果有一个试件不符合规范要求, 另取两个试件再做试验, 如果两个试件中有一个试验结果仍不符合要求, 则该批钢筋不得接收使用。
3、 作预应力结构中, 不得使用冷拉钢筋。
3.4.3工程质量检测试验
1、 按照检测计划, 对承包单位自检的钢筋试验中, 进行有见证取样, 见证试件送到具备水利工程质量检测试验资质的单位进行检测。
2、 在承包单位、 自检和监理见证取样的基础上, 监理单位按5％的比例做平行检测。
3、 在钢筋的焊接过程中, 要取其中焊接试件做检测。
4、 钢筋外观检查: 对于表面生锈的钢筋要求施工单位除锈后再使用, 对于已严重、 钢筋断面尺寸、 有裂纹、 有剥离层的钢筋, 应拒收, 不得用于工程中。
5、 弯曲钢筋的调直, 其冷拉率HPB235钢筋不宜大于2％。
6、 钢筋的加工检查: 钢筋加工中, 钢筋的 弯要求其旋转半径应符合规范规定。钢筋的后加工场内焊接时, 当环境温度低于5℃时, 钢筋在焊接前, 应预热, 当温度低于－20℃时, 不得进行电焊。
3.4.4施工过程质量控制
1、 原材检验和焊接试验必须合格
2、 钢筋的平面位置和高程要正确
3、 钢筋保护层要满足要求, 以避免出现露筋现象。
4、 钢筋梁之筋须具有足够的刚度和稳定性, 能保证结筋不因混凝土的浇筑而产生移位或变形。
5、 钢筋网片间或钢筋网格间应相互搭接, 其边缘搭接长度应不小于一个网眼。
6、 钢筋接头位置必须与施工图纸相一致或与经监理审批地接点位置图相一致。
7、 钢筋连接点不应设于最大应力处, 接头应交错排列。
8、 在构件任一有钢筋焊接接头的区段内, 接头的钢筋面积在受拉区不应超过钢筋总面积的50％, 上述区段长度不小于35d且不小于500mm。
9、 钢筋绑扎搭接接头的区段内, 搭接接头的钢筋面积在受拉区不超过总面积的25％, 受压区不得超过其总面积的50％。上述区段长度不小于35d且不小于500mm, 接头应错开位置, 设置在内力较小处, 且两接头的距离不小于1.3倍搭接长度。
10、 绑扎搭接一般不宜采用, 经监理同意后, 应满足以下要求: 光圆钢筋绑扎接头末端应设180°弯钢, 带肋钢筋绑扎接头末端可分设弯钩, 受压带肋钢筋绑扎接头的搭接长度, 应取受拉钢筋绑扎接头搭接长度的0.7倍。
11、 钢筋机械连接接头性能应符合《钢筋机械连接通用技术规程》( JGJ107－96)
3.4.5工程质量评定程序
1、 绑扎成型的钢筋要求其间距、 混凝土保护层厚度、 绑扎质量等均符合水利工程施工质量标准。现场检验时, 抽检项目现场记录并由监理检验人员和施工单位质检员双方签字确认。
2、 钢筋工程属隐蔽工程, 应随模板等项目一起进行测量检验, 以保证钢筋 件位置的正确性。
3、 钢筋验收合格后, 即可进行下一道工序施工。
3.5金属结构安装工程细则
3.5.1质量控制标准与方法
1) 本细则依据编制:
