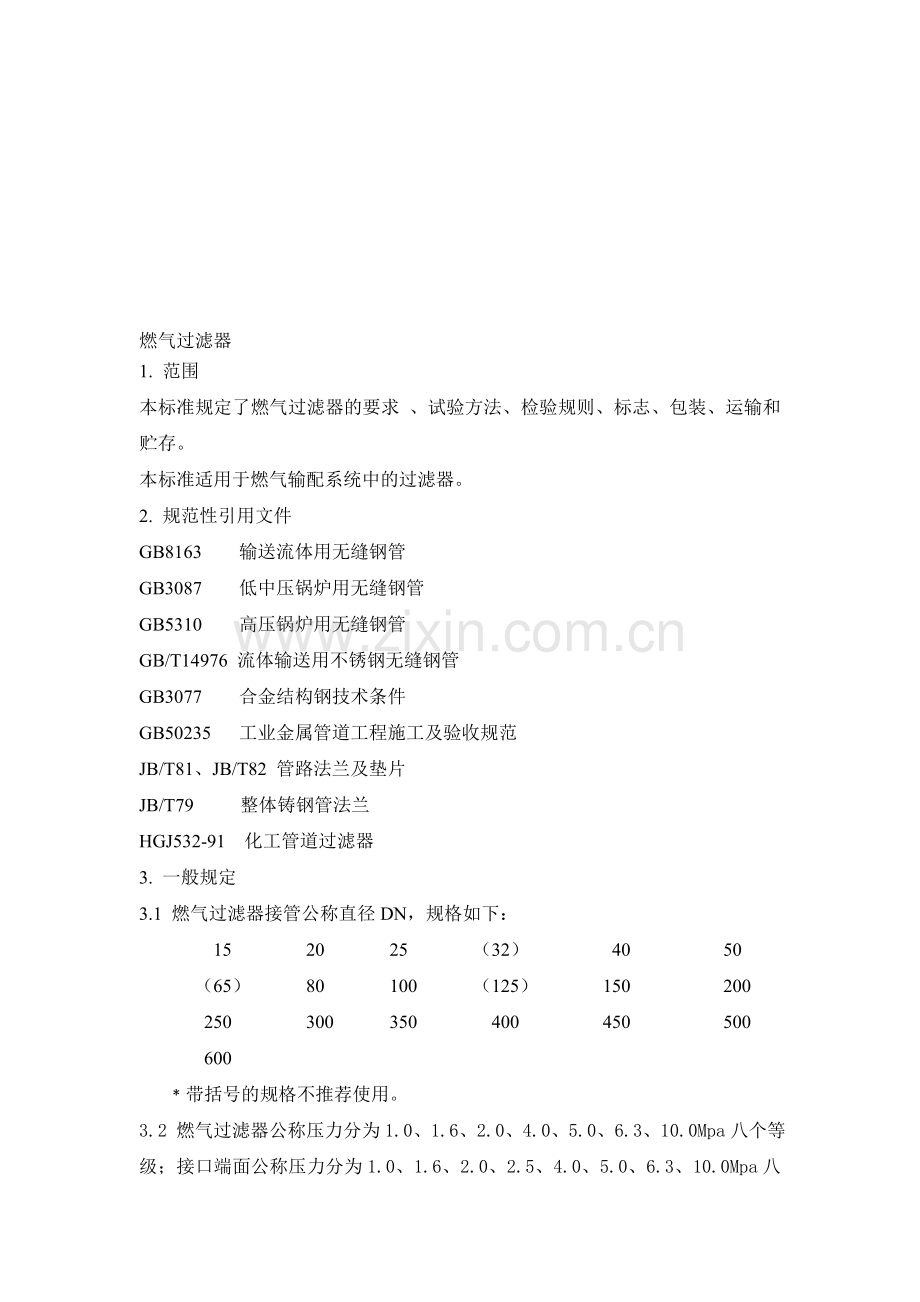

燃气过滤器
1. 范围
本标准规定了燃气过滤器的要求 、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于燃气输配系统中的过滤器。
2. 规范性引用文件
GB8163 输送流体用无缝钢管
GB3087 低中压锅炉用无缝钢管
GB5310 高压锅炉用无缝钢管
GB/T14976 流体输送用不锈钢无缝钢管
GB3077 合金结构钢技术条件
GB50235 工业金属管道工程施工及验收规范
JB/T81、JB/T82 管路法兰及垫片
JB/T79 整体铸钢管法兰
HGJ532-91 化工管道过滤器
3. 一般规定
3.1 燃气过滤器接管公称直径DN，规格如下：
15 20 25 （32） 40 50
（65） 80 100 （125） 150 200
250 300 350 400 450 500
600
﹡带括号的规格不推荐使用。
3.2 燃气过滤器公称压力分为1.0、1.6、2.0、4.0、5.0、6.3、10.0Mpa八个等级；接口端面公称压力分为1.0、1.6、2.0、2.5、4.0、5.0、6.3、10.0Mpa八个等级。

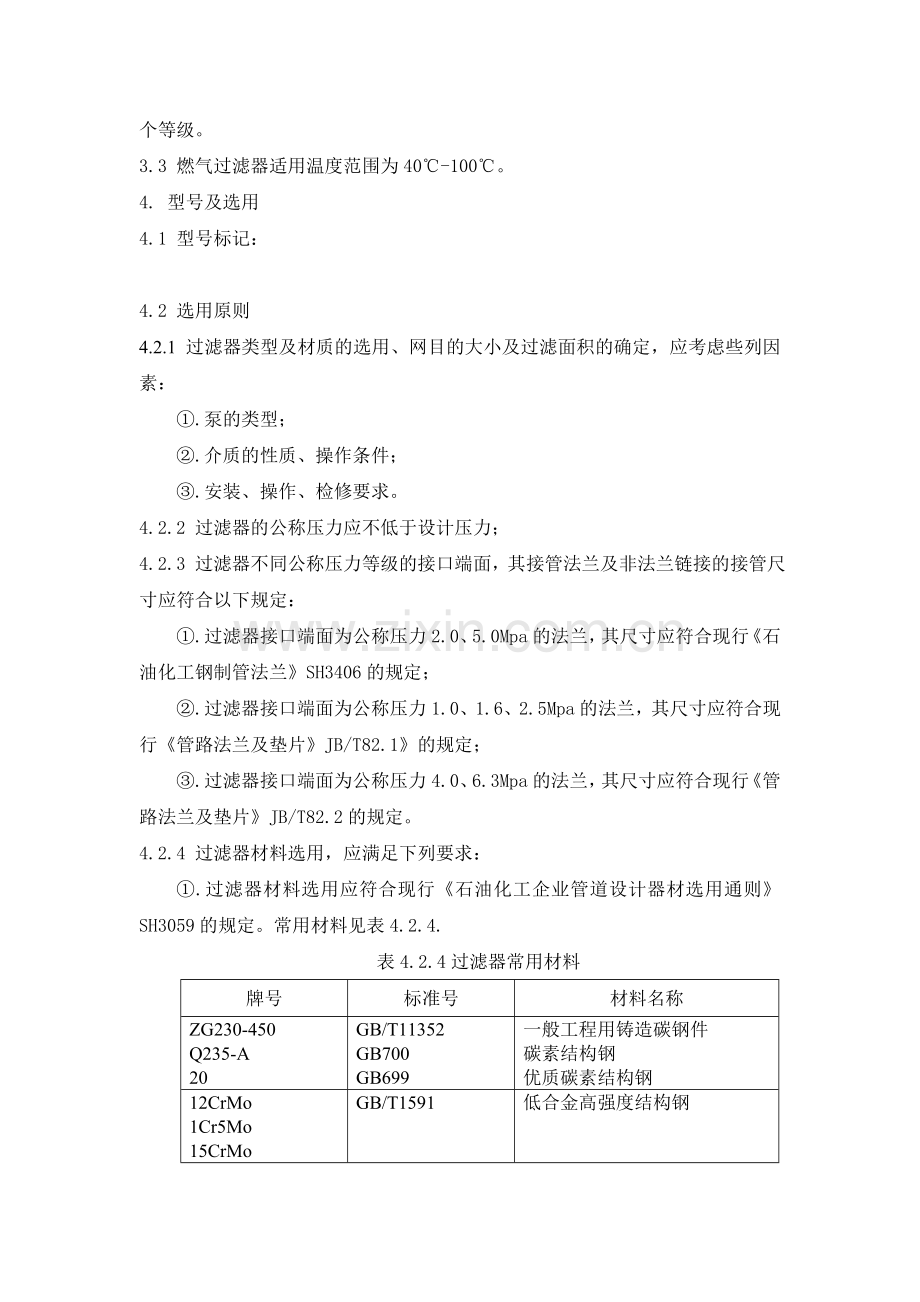

3.3 燃气过滤器适用温度范围为40℃-100℃。
4. 型号及选用
4.1 型号标记：

4.2 选用原则
4.2.1 过滤器类型及材质的选用、网目的大小及过滤面积的确定，应考虑些列因素：
①.泵的类型；
②.介质的性质、操作条件；
③.安装、操作、检修要求。
4.2.2 过滤器的公称压力应不低于设计压力；
4.2.3 过滤器不同公称压力等级的接口端面，其接管法兰及非法兰链接的接管尺寸应符合以下规定：
①.过滤器接口端面为公称压力2.0、5.0Mpa的法兰，其尺寸应符合现行《石油化工钢制管法兰》SH3406的规定；
②.过滤器接口端面为公称压力1.0、1.6、2.5Mpa的法兰，其尺寸应符合现行《管路法兰及垫片》JB/T82.1》的规定；
③.过滤器接口端面为公称压力4.0、6.3Mpa的法兰，其尺寸应符合现行《管路法兰及垫片》JB/T82.2的规定。
4.2.4 过滤器材料选用，应满足下列要求：
①.过滤器材料选用应符合现行《石油化工企业管道设计器材选用通则》SH3059的规定。常用材料见表4.2.4.
表4.2.4过滤器常用材料
牌号
标准号
材料名称
ZG230-450
Q235-A
20
GB/T11352
GB700
GB699
一般工程用铸造碳钢件
碳素结构钢
优质碳素结构钢
12CrMo
1Cr5Mo
15CrMo
GB/T1591
低合金高强度结构钢
ZG1Cr18Ni9
0Cr18Ni11Ti
0Cr19Ni9
00Cr19Ni11
0Cr17Ni12Mo2
00Cr17Ni14Mo2
GB/T2100
GB3280
GB1220
GB4226
GB4237
不锈耐酸刚铸件技术条件
不锈钢
不锈钢棒
不锈钢冷加工钢棒
不锈钢热轧钢板
②.滤网无特殊要求时，应选用不锈钢丝网。
4.2.5 过滤器滤网的选择应符合以下要求：
①.滤网规格及其技术要求按现行<工业用金属编织方孔筛网>GB5330的规定;
②.根据燃气介质的输送要求,确定滤网目数.
③.不锈钢丝网技术参数见表4.2.5.

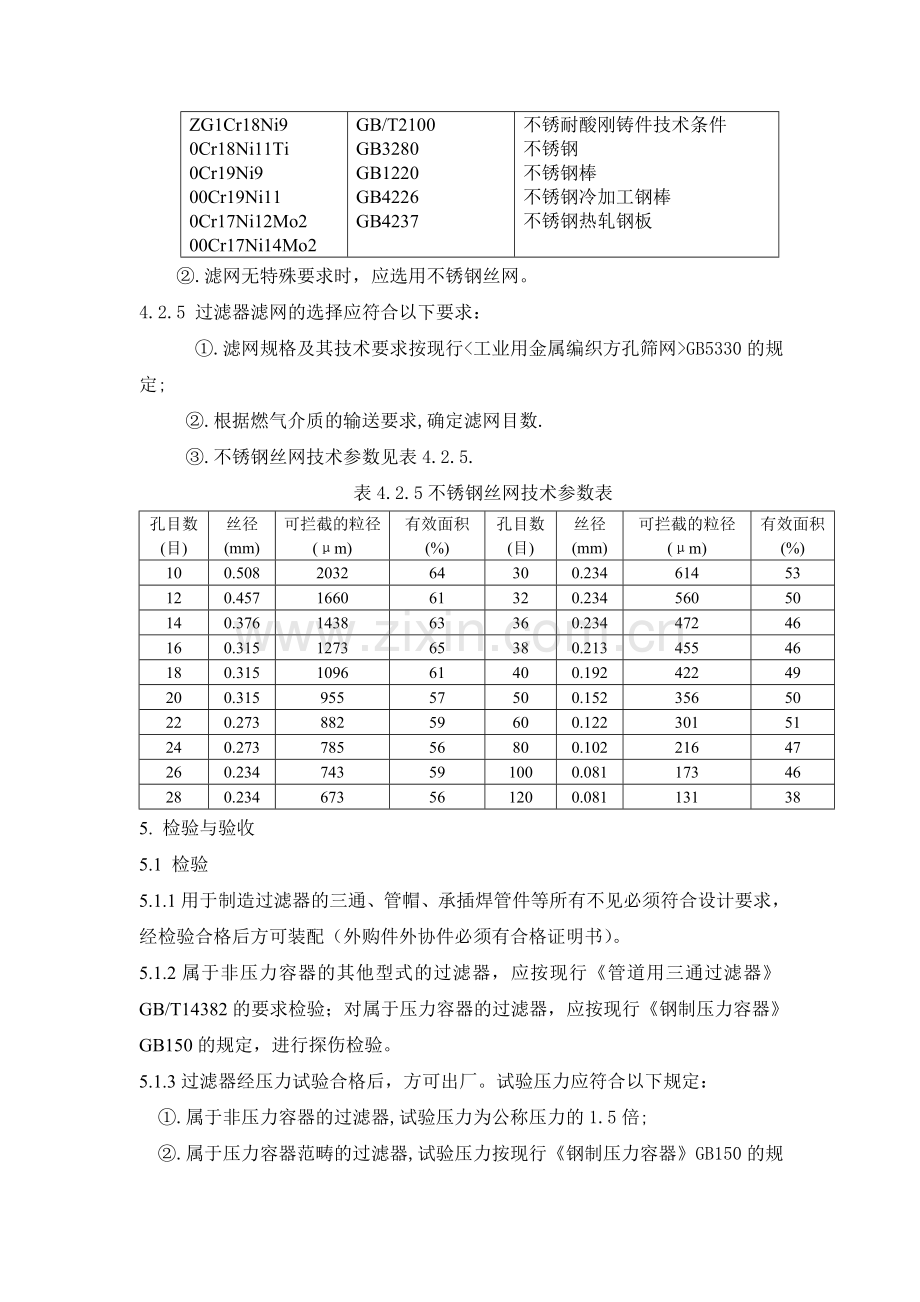

表4.2.5不锈钢丝网技术参数表
孔目数
(目)
丝径
(mm)
可拦截的粒径
(μm)
有效面积
(%)
孔目数
(目)
丝径
(mm)
可拦截的粒径
(μm)
有效面积
(%)
10
0.508
2032
64
30
0.234
614
53
12
0.457
1660
61
32
0.234
560
50
14
0.376
1438
63
36
0.234
472
46
16
0.315
1273
65
38
0.213
455
46
18
0.315
1096
61
40
0.192
422
49
20
0.315
955
57
50
0.152
356
50
22
0.273
882
59
60
0.122
301
51
24
0.273
785
56
80
0.102
216
47
26
0.234
743
59
100
0.081
173
46
28
0.234
673
56
120
0.081
131
38
5. 检验与验收
5.1 检验
5.1.1用于制造过滤器的三通、管帽、承插焊管件等所有不见必须符合设计要求，经检验合格后方可装配（外购件外协件必须有合格证明书）。
5.1.2属于非压力容器的其他型式的过滤器，应按现行《管道用三通过滤器》GB/T14382的要求检验；对属于压力容器的过滤器，应按现行《钢制压力容器》GB150的规定，进行探伤检验。
5.1.3过滤器经压力试验合格后，方可出厂。试验压力应符合以下规定：
①.属于非压力容器的过滤器,试验压力为公称压力的1.5倍;
②.属于压力容器范畴的过滤器,试验压力按现行《钢制压力容器》GB150的规定执行；
③.必须进行气体泄露性试验，以检查无泄露为合格。
5.2 验收
5.2.1过滤器产品应按本标准及技术数据表的要求进行验收。
5.2.2过滤器开箱后，应对产品的外观质量和结构进行检查验收。
①.整体铸制的过滤器铸件表面应平整光滑，且无缩孔、毛刺、粘砂、夹砂、鳞屑、裂纹等缺陷；
②.过滤器连接法兰的密封面应互相平行，形状和未知公差应符合本标准5.05的规定；
③.过滤器内应无积水、锈蚀、脏污、加工屑和损伤缺陷等；
④.过滤器接口端面应有防护盖保护.
5.2.3过滤器的产品说明书、合格证等文件应齐全，并符合技术数据表的要求。
6.标志、包装、运输和储存
6.1标志
6.1.1每台过滤器必须在显著位置标示字迹清晰的标牌，且应符合现行《标牌》GB/T13306的规定。
6.1.2过滤器标牌上应注明些列内容：
①.产品型号及规格；
②.产品材料牌号（或代号）及重量；
③.产品出厂日期或批号；
④. 制造厂名（代号）或商标；
⑤.以箭头表示的介质流向.
6.2 包装
6.2.1过滤器应按现行《防锈包装》GB4879的规定进行包装，并对接口端面进行保护。
6.2.2过滤器内包装应采用透明塑料薄膜，外包装宜采用木箱。外包装箱尺寸应符合现行《硬质直方体运输包装尺寸系列》GB4892的规定。
6.2.3包装箱内应附有产品装箱单、产品质量合格证书和产品说明书。
①.装箱单应包括以下内容:
a. 制造厂名称;
b. 出厂编号及日期;
c. 该包装箱的产品名称、型号、数量及净重
d. 用户名称及合同号；
e. 随箱所附文件及数量；
f. 制造厂装箱部门公章、装箱日期及装箱检验员的代号。
②.产品质量合格证书至少应包括下列内容:
a. 制造厂名称及日期;
b. 制造厂技术(质量)检验部门的公章;
c. 质量检验员的代号及检验日期;
d. 产品名称、型号、规格及材料。
