参照核分原则
第 X 期 CAD 技能三级 (高档三维数字建模师 考试试题 ----工业产品类
一、综 合题 (曲面造型 20分 +渲染 20分 +动画 20分 =60分
1.曲面造型(20分

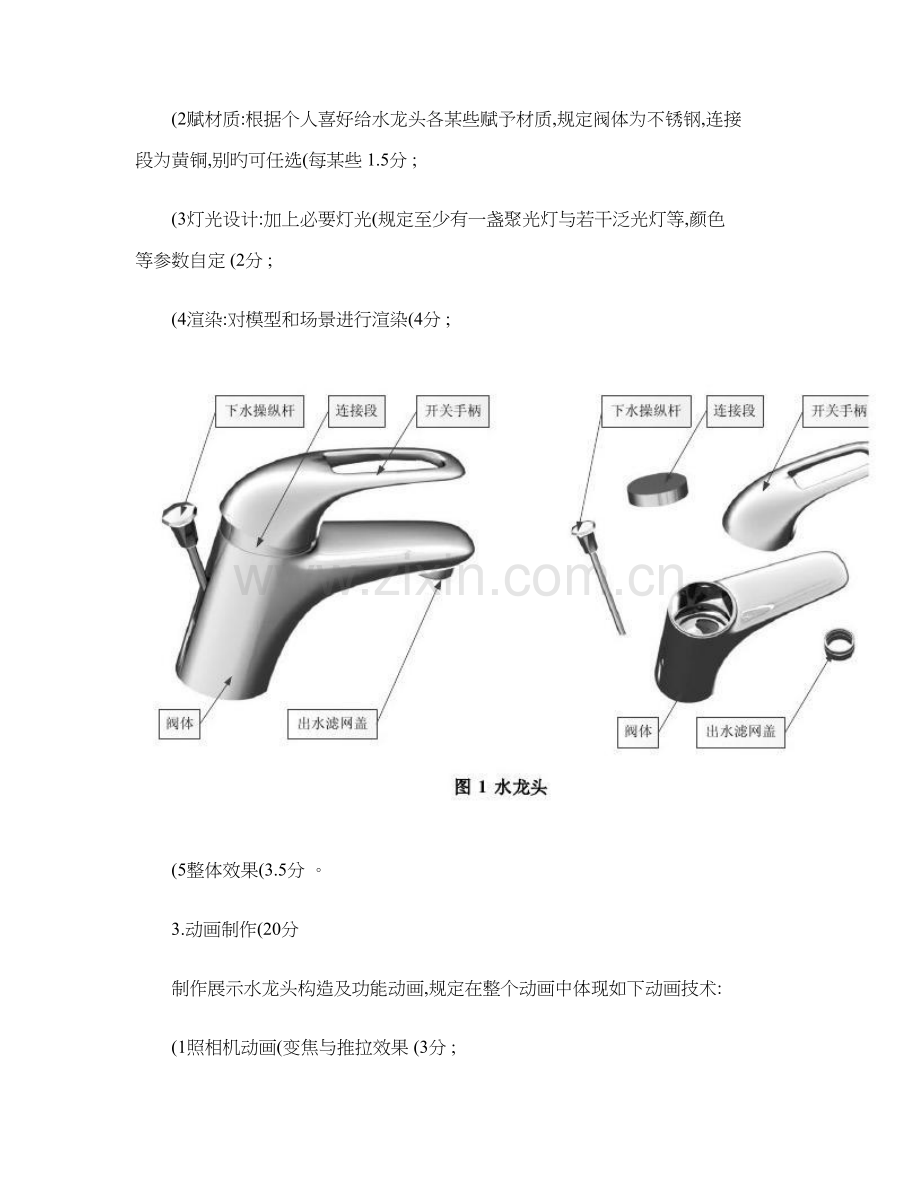

完毕图 1所示某型水龙头造型。 造型过程中所需尺寸可自行定义，但规定最后 所生成零件外形接头与图示相似(其中开关手柄与阀体为中空构造 。
分值分派:
(1阀体，8分;
(2出水滤网，2分;
(3开关手柄，5分;
(4连接段，1分;
(5下水操纵杆，2分;
(6整体效果，2分。
2.模型与场景渲染(纹理、场景 (20分
规定与分值分派:
(1展示台设计:按照商品展示规定自行设计展示台,可以放置在大理石地面 或者木制台面上,背景可自主设计(3分 ;
(2赋材质:根据个人喜好给水龙头各某些赋予材质,规定阀体为不锈钢,连接 段为黄铜,别旳可任选(每某些 1.5分 ;
(3灯光设计:加上必要灯光(规定至少有一盏聚光灯与若干泛光灯等,颜色 等参数自定 (2分 ;
(4渲染:对模型和场景进行渲染(4分 ;

(5整体效果(3.5分 。
3.动画制作(20分
制作展示水龙头构造及功能动画,规定在整个动画中体现如下动画技术:
(1照相机动画(变焦与推拉效果 (3分 ;
(2照相机途径动画(照相机绕水龙头旋转展示水龙头外部构造特性 (3分 ;
(3制作展示水龙头功能动画:打开开关手柄,水从出水滤网盖下流出;关闭，则水流截止；开关手柄可以 360°范畴内任意旋转；下水操纵杆可在一定范畴内移动 (6分 ;
(4通过灯光颜色与亮度变化来展示水龙头质感(4分 ;
(5整体效果(4分 。
二、零件参数化和变量化设计(20分
规定与分值分派:
(1根据图 2(b “阀杆”零件二维图构建三维模型,该模型用于完毕第三题中 规定装配过程仿真(4分 ;
(2 参数化图中所示一组参数:Ø1=Ø10，SR=SR5，Ø2=Ø28，Ø3=Ø24，L1=83，L2=26，L3=10，L4=3，L5=8，建立这些参数间关系式:SR=0.5Ø1，Ø2=2.8Ø1，Ø3=2.4Ø1，L1=8.3Ø1，L2=2.6Ø1，L3=Ø1，L4=0.3，L5=0.8Ø1(每个公式 2分,共 16分 。 三、装配仿真(20分
规定与分值分派:
(1按照图 2(c 至(l 所示零件图,完毕各零件三维建模(共 11分,除 零件 8“阀体” 2分以外,别旳零件各 1分 ;
(2阀体零件 8中，G3/8基本参数为:55°非密封管螺纹,螺距 P=1.307,大 径 D=16.662,小径 D1=14.956,供建模时参照;
(3根据图 2(a 所示装配图,完毕零件实体三维装配(2分 ;
(4制作手压阀装配仿真(4分 ;
(5制作手压阀拆卸过程仿真(3分 。
(a 装配图

(b 阀杆

(c 手柄

(d 球头

(e 销钉

(f 开口销

(g 锁紧螺母
(h 阀体

(i 弹簧

(j 胶垫

(k 调节螺母

(l 填料 图 2 手压阀

CAD 技能三级 (高档三维数字建模师 试题 ---工业产品类

附录——试卷
