移动线路施工注意事项
一、 架空光缆部分
( 一) 立杆部分:
1. 电杆的位置及洞深: 电杆位置按设计或实际复测中心线上左右偏差不得大于5CM。
2. 深度要求如下, 实际施工过程均按普通土质检查, 其它土质需在现场办理签证。
7米杆: 普通土1.3米, 硬土1.2米, 石质1.0米, 湿地1.4米
8米杆: 普通土1.5米, 硬土1.4米, 石质1.2米, 湿地1.6米

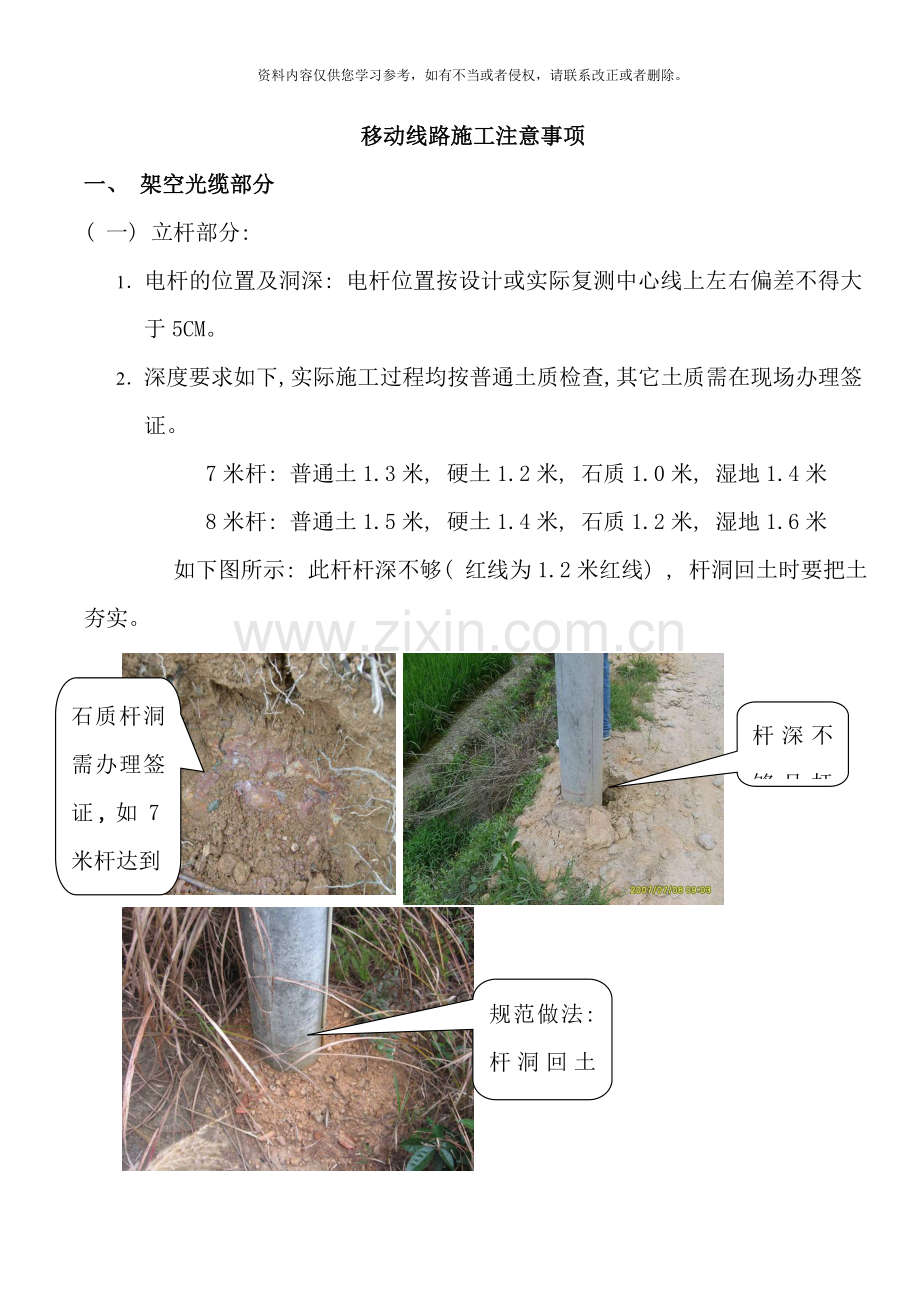

如下图所示: 此杆杆深不够( 红线为1.2米红线) , 杆洞回土时要把土夯实。
杆深不够且杆洞回土未夯实
石质杆洞需办理签证,如7米杆达到1米深可不做围墩,但需有签证.达不到1米深需做围墩保护.
规范做法: 杆洞回土夯实后回填土应高出地面20-30厘米
3. 角杆的位置: 角杆应在线路转角点内移, 水泥杆的杆底内移值为10-15cm。
4. 水泥围墩的规格、 质量: 体积1立方米, 高1米, 埋入土里20厘米, 出土80厘米, 下底宽1.2米,上底宽0.8米。如图所示
不规范做法中间填土
5. 靠近公路边水泥杆应喷刷反光漆, 规格为三红两白, 间隔20cm, 离地50cm。如下图所示
与规范做法不一致且涂刷不均匀
6. 喷刷杆号: 杆号尺寸按设计要求, 下端离地2.5m, 杆号应面向公路。
颜色及顺序与省公司规范不一致, 也有部分施工队使用绿色不规范。
7、 架空杆路的电杆跑标
直线杆应在一条直线上
( 二) 拉线与撑杆:
1. 拉线程式、 规格、 质量: 双方拉线采用7/2.2镀锌钢绞线, 角杆拉线一般见7/2.6镀锌钢绞线。
2. 拉线方位及缠扎夹固规格: 拉线扎固方式有另缠法、 夹板法、 卡固法三种, 要以设计为准进行施工。拉线上、 中把缠扎处要求用沥青漆做防锈处理。当前南平地区采用另缠法, 缠扎方法如下: ( 封口都用3.0铁线)
拉线上把缠扎尺寸 单位: 厘米
拉线尺寸
首节
间距
末节
间距
封口
7/2.6钢绞线及以下
15
3
10
10
5-7圈
7/3.0钢绞线
20
3
10
10
5-7圈
拉线中把缠扎尺寸 单位: 厘米
拉线程式
首节
间距
末节
间距
封口
7/2.6钢绞线及以下
15
30
10
10
5-7圈
7/3.0钢绞线
20
30
10
10
5-7圈
地锚埋在水田且深度不够,一段时间后地锚被拔出.
拉线中把间距尺寸不规范且未刷防锈漆
3. 地锚的质量、 出土及位移:
(1) 地锚块内要有钢筋分布, 地锚块的尺寸为: 60×40×15厘米;
(2) 地锚坑的深度, 一般比杆洞深10厘米左右, 测量方式量( 拉线衬环出60厘米, 误差不大于5厘米) ;
(3) 地锚柄出土为30-60cm, 地锚柄的出土点偏差要小于5厘米。
4. 拉线坑回土: 回土时要把土夯实。
5. 拉线、 撑杆距、 高比: 拉线距离比一般为1, 不得小于0.75,不得大于1.25; 因地形位置的限制小于0.75时, 应使用高一级规格的钢绞线。
6. 靠近公路边的拉线需做拉线的红白竹筒, 人行道易于接近的拉线安装要用隔电子分开。如图所示
路边拉线装红白套管
( 三) 吊线部分:
1. 吊线规格: 吊线一般见7/2.2镀锌钢绞线, 一般每盘2公里长。
2. 架设位置: 一般距杆顶40-60厘米, 特殊情况下距杆顶不小于25厘米。
存在问题: 抱箍距杆梢距离较近, 备用螺帽未装。
3. 装设规格:
(1) 吊线之间连接需加蛋形隔电子, 同一杆段吊线断开不得超过一处以上; 如图所示
规范做法: 使用蛋形隔电子制作吊线接头。
(2) 吊线每公里需直埋接地连接( 用接地夹板或采用4.0铁线) ;
(3) 凡各基站终端杆前做角钢接地极两根, 并采用40×4mm扁钢连接, 再用φ4.0铁线连接到光缆吊线, 用地线夹板紧固。
4. 吊线终结: 吊线在终端杆及角深大于15米(夹角小于145°)时, 应做终结。
5. 吊线附属的辅助装置质量:
(1)吊线夹板在各电杆上的位置宜与地面等距, 坡度变化一般不宜超过杆距的2.5%( 高度差在1.25米内) 。当相邻的杆坡度变化为杆距5%-10%( 高度差2.5米-5米时) , 需加装吊线仰、 俯角辅助装置。
(2)当角深在5-15米时( 根据公式: 角深=50×cos a/2算得, 夹角在168°-145°之间) , 外角杆需加装吊线辅助装置。
未加装吊线仰、 俯角辅助装置。
6. 吊线垂直度: 吊线垂度与温度、 杆距、 载荷有关。正常情况下: 温度20℃、 杆距50米、 轻负荷下, 7/2.2钢绞线原始垂度为18.2厘米。当温度在20℃以下时允许偏差不大于标准垂度的10%, 当温度在20℃以上时允许偏差不大于标准垂度的5%。
7. 其它辅助装置的装设:
光缆分支应按规范增装”丁”字结。
未按规范增装”丁”字结。
( 四) 光缆部分:
1.挂钩卡挂间隔:
(1)当前挂钩规格有25mm和35mm两种;
(2)光缆挂钩的间距应为50cm, 允许偏差±3cm; 电杆两侧的第一只挂钩应各距电杆25cm, 允许偏差±2cm。
2.光缆布放质量:
(1)光缆应按设计要求的A、 B端敷设, 其曲率半径应大于光缆外径的20倍。光缆很脆弱, 施工中要严格保护, 光缆怕折、 怕弯、 不允许脚踩。简单的识别方法: 一般A端为红色, 米标小的; B端为绿色, 米标大的。
(2)光缆敷设后应平直、 无扭转、 无机械损伤, 跨越公路时需挂光缆警示牌和反光护套。
3.光缆接续质量: 光缆平均衰耗: 1310nm≤0.36dB/km, 1550nm≤0.23dB/km。
4.光缆接头安装质量及保护:
(1) 光缆接头盒离电杆的距离约为60厘米, 接头盒处两侧必须做回水湾, 最大弯度处应与光缆直线距离30±5cm。接头盒两端光缆需做大预留, 每处预留12-15米, 光缆预留位置在两端的相邻杆预留。
接头盒未做回水弯。
存在问题:接头盒两端光缆无回水弯,光缆盘留需盘在相邻杆,不与接头盒同杆,光缆未整理.
(2) 光缆布放完毕, 光缆端头应做密封防潮处理, 不得浸水。
(3) 室外接头盒加强芯需固定牢固。
室外接头盒加强芯弯头未处理好, 导致固定不牢光缆脱出
施工现场照片, 加强芯固定要牢固盘纤要整齐理顺。
5.光缆引上规格、 质量: 引上管规格按设计要求铺设, 出地面部份为2.5米, 在地面部份钢管前后起30cm处各用4.0铁线绑扎6道。引上钢管口必须用防火泥封堵, 引上子管口采用胶带缠扎保护光缆。如图所示
钢管封堵情况( 白色子管为早期工程) 。
引上钢管及子管未封堵。
引上钢管、 子管需封堵。
8. 预留光缆盘放质量及弯曲半径: 光缆预留圈直径不小于60cm。为避免光缆”打小圈”及”扭转”, 四圈预留需一正, 一反各绕两圈( 余缆使用时亦一正, 一反放出) , 光缆圈用户外铁芯电话线绑扎美观。
9. 直线杆档大于500米光缆需做小预留, 光缆在角杆处需做小预留, 如下图所示。
10. 光缆垂度: 应无明显下垂, 预留光缆在电杆两侧的挂钩间下垂25-30cm, 预留光缆需套用15毫米塑料波纹管保护并绑扎在杆上。
11. 将进局( 站) 光缆加强芯接到综合架或ODU的专用避雷端子上; 交流挂箱内若有室外地排接地端可直接接到室外地排接地端, 如没有室外地排接地端需用16平方毫米软铜线引室外地排。
12. 光缆进局时, 不得从馈线窗引进, 须打墙洞引进局, 进局前光缆需做回水弯。
光缆进局时, 不得从馈线窗引进, 新建机房的宏站要求埋地做110PVC管道
13. 光缆进边际站时不得盘留在H杆平台上, 须将光缆盘留在终端杆上。
施工后光缆进线孔未封堵。
边际站光缆不得盘留在H杆平台上
按照规范将余缆退至终端杆上用预留架进行余留。余留时应补齐挂牌, 并做好引上管的封堵。
14. 光缆标识牌安装位置:
(1) 局内光缆标识牌: 规格95*25*2mm; 宏站安装位置: 馈线窗口内外, 光缆转弯处, 综合架上, 综合架内, 走线架引上处, 直线长度超过15m每15m挂一个。边际站安装位置: 光缆引上、 引下及交流挂箱外需挂标识牌, 交流挂箱内需贴打印标签。
宏站室内光缆进入综合架上方必须挂牌。
宏站室内光缆引上处必须挂牌。
宏站室内光缆直线长度超过15m的, 每15m挂一个挂牌。
宏站室内综合架内光缆必须挂牌。
边际站光缆引上处必须挂牌, 并做好管孔的封堵。
边际站光缆引下处必须挂牌, 并做好管孔的封堵。
(2) 局外光缆标识牌: 附挂架空每8-10根杆挂一个或按设计要求; 新建架空安装位置: 接头盒处、 预留处、 引上、 引下处必须悬挂光缆挂牌。
(3) 光缆跨路部分需悬挂警示牌及反光警示管。
不规范做法: 反光警示管只装一边。
规范做法: 应该在警示牌两侧都加装反光警示管。
过路未安装反光护套且警示牌为单面, 要求双面并蓝底白字。
(4) 光缆成端的标签标识必须用标签打印机打印的纸质标签。
手写标签不规范
打印标签
15、 光缆熔接不合理
光缆标签贴在右边, 不要贴在左边
光缆融纤盘标签应从下往上
光缆熔接不合理, 本设备为下出线, 应从下向上占用端子位置。
16、 光缆进局不能与电力线交叉, 应走另一侧, 不能将光缆盘留在走线架或走线槽内。
17、 光缆进边际站要求按设计直埋, 不能架空敷设, 不能用终端盒, 必须将用12芯ODU接续, 放在交流挂箱内。
求按设计直埋, 不能架空敷设。不能用终端盒, 必须将用12芯ODU接续, 放在交流挂箱内。
不能用终端盒, 边际站用16MM黄绿线连光缆加强芯到室外挂箱的机壳接地线, 12芯ODU放在交流挂箱内。
光缆加强芯未接地, 要求连到室外挂箱的机壳接地线。
( 五) 防护措施:
1.杆路的安全防护措施:
( 1) 基站前5根杆必须安装避雷针式直埋接地。用4.0镀锌铁线伸出杆末梢10厘米, 入地70厘米以下。直埋地线在杆上每隔1米需用3.0铁线绑扎, 接地电阻应小于200Ω( 砂土时) 。直埋式地线及地线棒必须用电焊焊接。装设避雷线时, 铁线经过拉( 吊) 线抱箍时必须用塑料子管保护, 以免把雷引至吊线上。焊接图片如下
接地线与地线棒无焊接
( 2) 跨越电力线的两根杆必须安装避雷针式直埋接地。跨越段必须安装电力保护套, 电力保护套总长度是在投影长度的基础上每侧再加长1.5米。接地电阻应小于25Ω( 任何土质) 。
电力保护套投影长度每侧加长1.5米
电力保护套未做且
( 3) 地线绑扎圈数及间距不规范。要捆2-3圈, 4.0铁线地线要套塑料管。
地线未套管保护, 且绑扎不规范。
地线套管保护, 且绑扎规范。
2.直埋式接地与拉线式接地:
直埋式接地:
( 1) 避雷针式直埋接地: 用4.0镀锌铁线伸出杆末梢10厘米, 入地70厘米以下。直埋地线在杆上每隔1米需用3.0铁线绑扎, 装设避雷线时, 铁线经过拉( 吊) 线抱箍时必须用塑料子管保护, 以免把雷引至吊线上。直埋式地线及地线棒必须用电焊焊接。
( 2) 吊线直埋接地: 吊线每公里需直埋接地连接; 用接地夹板将采用4.0铁线固定在吊线上, 入地70厘米以下, 直埋地线在杆上每隔1米需用3.0铁线绑扎, 直埋式地线及地线棒必须用电焊焊接, 直埋地线不再连接到拉线抱箍。
拉线式接地:
( 1) 吊线拉线式接地: 在吊线的泄力终结处、 角杆、 跨越杆、 分歧杆、 坡顶杆及12m以上的电杆处将吊线与拉线连接作接地。
( 2) 避雷针式拉线接地: 用4.0镀锌铁线伸出杆末霄10厘米, 直接连接至拉线抱箍作接地, 不再连接到吊线。
( 六) 直埋光缆:
1. 埋深及沟底处理:
普通土( 硬土) ≥1.2米
半石质( 沙砾土、 风化石) ≥1.0米
全石质 ≥0.8米( 从沟底加垫10厘米细土或沙土的上面起算)
流沙 ≥0.8米
市郊、 村镇 ≥1.2米
市区人行道 ≥1.0米
穿越铁路、 公路 ≥1.2米( 距道碴底或距路面)
沟渠水塘 ≥1.2米
农田排水沟( 沟宽1米以内) ≥0.8米 沟底应平整无碎石: 石质、 半石质沟底应铺10cm的细土或细砂。
2. 光缆接头坑的位置及规格:
接头坑应位于路由前进方向的右侧, 坑底应平整无碎石, 应铺10cm厚的细土或沙土并踏实。一个接头抗内, 最多只能放置2只光缆接头盒。
3. 光缆敷设位置及标石的埋设质量:
( 1) 光缆接头、 光缆拐弯点、 排流线起点止、 同沟敷设光缆的起止点、 光缆特殊预留点、 与其它缆线交越点、 穿越障碍物地点以及直线段( 市区、 郊区和长途每隔50米处均应设置普通标石) 。
( 2) 有能够利用的标志时, 可用固定标志代替标石。
( 3) 普通标石应埋设在光缆的正上方; 接头标石应埋设在光缆线路的路由上, 标石有字的一面应面向光缆接头; 转弯处的标石应埋设在光缆线路转弯的交点上, 标石朝向光缆弯角较小的一面; 当光缆沿公路敷设间距不大于100米时, 标石可朝向公路。
( 4) 短标石埋深60cm( 长标石埋深100-110cm) , 出土40cm, 标石周围土壤应夯实。
( 5) 标石编号为白底红字正楷字移动标志用蓝色( 设计有明确按设计要求施工) , 字体端正, 表面整洁。编号应根据传输方向, 自A端至B端方向编排; 一般以一个中继段为独立编号单位。
4. 光缆敷设质量:
( 1) 光缆沟的深度应符合规定, 沟底应平整无碎石: 石质、 半石质沟底应铺10cm的细土或细砂。
( 2) 光缆必须平放于沟底, 不得腾空和拱起。
( 3) 直埋放管及回填需在监理单位确认上一工序合格后方可进行下一工序施工。
直埋沟开挖完毕后必须经过监理人员现场确认后方可进行回填。
直埋工程私自回填抽查情况, 直埋深度只有10厘米深。
( 八) 管道光缆
1、 在人( 手) 孔内光缆接头盒没有固定, 光缆接头盒没有 固 定;余缆与接头盒同在一个手孔内。标示牌不规范。
余缆需分别退到接头孔的相邻两孔内进行预留。
二、 管理部分:
( 一) 管道安装质量
1、 管道沟测量:
直: 直线段的路由要直, 不能出现蛇行弯;
弧: 弯管道曲线部分中心夹角不宜超过90度( 形成U形弯) ; 在同一管道中, 不宜有返转方向的两个弯( 即S弯) ;
平: 沟底要平坦, 不能出现局部梗阻或塌方余土减少沟深。
深: 按当地的土质达到设计规定的深度;
2、 挖掘通信管道沟(坑)时, 严禁在有积水的情况下作业, 必须将水排放后进行挖掘工作。
不规范做法: 为了抢赶工期, 管道沟未经抽水就进行施工。
3、 管道沟深度:
( 1) 塑料管沟深度:
①普通土、 硬土 ≥1.0米
②半石质( 砂砾石、 风化石等) ≥0.8米
③全石质、 流沙 ≥0.6米
④市郊、 村镇 ≥1.0米
⑤市区街道 ≥0.8米
⑥穿越铁路( 距路基面) 、 公路( 距路面基底) ≥1.0米
⑦高等级公路中间隔离带及路肩 ≥0.8米
⑧沟、 渠、 水塘 ≥1.0米
⑨河流同水底电缆埋深要求
⑩人工开槽的石质沟和公路石质边沟的埋深可减为0.4米, 并采用水泥沙浆封沟, 硬路肩可减为0.6米。坚石地段沟深0.7米, 含铺碎石( 0.1米) 厚度。
( 2) 钢管沟深度: 一般情况下跨路段需采用钢管铺设, 深度按当地的土质达到设计规定的深度。
4、 管道铺设安装:
管群的组合断面必须符合设计规定。
( 1) 塑料管铺设安装质量:
①塑料管在布放前, 应先将两端管口严密封堵, 防止水、 土及其它杂物等进入管内;
②塑料管在沟内应平整、 顺直; 沟坎及转角处应将沟底操平和裁直, 使之平缓过度;
③塑料管布放后, 应尽快连接密封, 对引入人( 手) 孔的管道应及时进行封堵;
各种引上管引入手孔、 通道时, 管口不应凸出墙面, 应终止在墙体内30-50mm处, 并应封堵严密、 抹出喇叭口。
④同沟敷设多根硅芯塑管时, 还应采用不同基色及彩条色;
⑤同沟敷设多根硅芯塑管时, 应每隔10米左右捆绑一次, 离开人( 手) 孔口的第一个捆点应为5米左右为宜; 排放的形状一般为: 2根管呈”一”字; 3根管呈”品”字; 4根以上应呈分层叠放方式( 下层多、 上层少或上下同数) 。
⑥硅芯塑料管或子管端口在人( 手) 孔的余留长度一般为300mm;
⑦桥上、 河、 沟、 水底铺设时应用整条塑料管, 中间不应有接头;
⑧硅芯塑管接头处应增设普通标石; 硅芯塑管接头处的标石与人( 手) 孔标石的编号应区别。
⑨塑料管的组群间缝隙宜为10-15mm, 接续管头必须错开, 每隔2-3米可设衬垫物(但不得使用钢筋)的支撑。
( 2) 钢管铺设安装质量:
钢管接续宜采用管箍法, 并应符合下列规定:
①两根钢管应分别旋入管箍长度的三分之一以上。两端管口应挫成坡边;
②使用有缝管时, 应将管缝置于上方;
③钢管在接续前, 应将管口磨圆或挫成坡边, 保证光滑无棱;
④严禁不等径的钢管接续使用。
5、 塑料管道的保护措施
①穿越铁路或主要公路需顶管施工时, 硅芯塑料管应穿放在无缝钢管中, 穿越能够开挖的公路时, 能够直接埋设穿越公路;
②塑料管道与其它通信管道同沟敷设时, 隔距应不小于10厘米, 并不应重叠交叉;
③在石质沟底铺管时, 应在其上、 下方各铺10厘米厚的碎土或沙土
④人( 手) 孔内的空余塑料管及已为光缆占用的塑料管端口应进行封堵。
5、 管道工程的回填土:
①回填土前, 应先清除沟(坑)内的遗留木料, 草帘, 纸袋等杂物, 沟(坑)内如有积水和淤泥, 必须排除后方可进行回填土;
②管道工程的回填土, 除设计文件有特殊要求外, 应符合下列规定:
A、 规定顶部30cm以内及靠近管道两侧的回填土内, 不应含有直径大于5cm的砾石, 碎砖等坚硬物;
B、 管道两侧应同时进行回填土, 每回填土15cm厚, 用木夯排夯两遍;
C、 管道顶部30cm以上, 每回填土30cm应用木夯排夯三遍或用蛤蟆夯排夯两遍, 直至回填、 夯实与原地表平齐;
D、 在市区、 县城城内的回填必须要求全部用河沙回填至沟面, 挖沟时挖出的土方和石块应该用车辆及时运离现场, 减少妨碍交通的畅通。
E、 通信管道工程挖明沟穿越道路的回填土时, 在市内主干道路的回土夯实, 应与路面平齐; 市内一般道路的回土夯实, 应高出路面5-10cm。在郊区大地上回填土, 可高出地表15-20cm。
F、 手孔坑的回填土, 严禁高出手孔口圈的高程; 靠近手孔壁四周的回填土内, 不应有直径大于10cm的砾石, 碎砖等硬物;
( 二) 人( 手) 孔安装质量:
1、 管道人( 手) 孔隔距:
①硅芯塑管: 1000m左右;
②普通塑管: 150m左右, 不宜超过200m。
2、 人( 手) 孔的设置:
①应选择地地形平坦、 地质稳固、 地势较高的地方。
②在光缆接续点, 应设置人孔或大号手孔;
③在高等级公路及其它不可随意开挖的地段, 应根据光缆可能的穿放长度及公路部门的要求, 在两个光缆接续点之间增设小号手孔。
3、 手孔、 通道的地基与基础
①手孔、 通道基础的外形、 尺寸应符合设计规定, 其外形偏差应不大于±20mm, 厚度偏差应不大于±10mm。
②积水罐安装坑应比积水罐外形四周大100mm, 坑深比积水罐高度深100mm; 基础表面从四方向积水罐做20mm泛水。
4、 墙体
①手 孔、 通道内部净高应符合设计规定。墙体的垂直度(全部净高)允许偏差应不大于±10mm, 墙体顶部高程允许偏差应不大于±20mm。
②墙体与基础应结严密、 不漏水, 结合部的内外侧应用1:2.5水泥砂浆抹八字角, 基础进行抹面处理的可不抹内侧八字角; 人( 手) 孔内外侧墙体都必须用1:2.5水泥砂浆抹平。
③砌筑墙体的水泥砂浆标号应使用不低于75号水泥砂浆。
④拉力(拉缆)环的安装位置一般情况下应与管道底保持200mm以上的间距, 出墙面部分应为80-100mm, 安装必须牢固。
⑤管道进入手孔, 通道的窗口位置, 应符合设计规定, 允许偏差应不大于10mm; 管道端边至墙体面呈圆弧状的喇叭口; 手孔、 通道内的窗口应堵抹严密, 不得浮塞, 外观整齐, 表面平光。
⑥管道窗口宽度大于700mm时, 或使用承重易形变的管材如塑料管等的窗口处, 应按设计规定加过梁或窗套。
5、 人( 手) 孔口圈安装:
①手孔口圈顶部高程应符合设计规定, 允许正偏差应不大于20mm。
②口圈外缘应向地表做相应的泛水。
③手孔口圈应完好无损。车行道手孔必须安装车行道的口圈。
④通信管道工程在正式验收之前, 所有装置必须安装完毕, 齐全有效。如托架和托板都必须安装。
6、 人( 手) 孔编号:
长途光缆塑料管道人( 手) 孔应单独统一编号, 编号的部位应由省公司统一规定, 一般为人( 手) 孔口圈下水泥沙浆抹面的适当位置和标石, 一律扫( 刷或喷) 在光缆线路前进方向( A-B) 的左侧, 白底红字, 字迹清晰、 美观, 编号正确。
具体的编号方法为: 市话管道按管道单独编号, 长途管道按长途管道单独编号, 以中继段为单独的编号段, 在1个中继段内, 自市话管道末端人孔后第1个长途塑料管道人孔为1号, 按光缆线路的前进方向自A端向B端顺序编号, 至本中继段另一城市市话管道末端人孔前1个长途塑料管道人孔止。
三、 竣工资料部分:
1、 竣工文件格式要求
竣工文件应包括以下内容( 第1—4项为所有单项工程共有项, 只需要提供一份。其它项目如果无内容也应说明) :
1、 安全技术交底确认表
2、 工程开工申请报告( 建设单位、 施工单位、 监理要盖章) 、 完工报告
3、 重大安全、 质量事故报告( 没有发生填写无)
4、 停( 复) 工通知单( 没有发生填写无)
5、 工程量明细表
6、 工程量随工签证表( 当地建设单位要签字,监理要签字)
7、 工程材料随工签证表( 当地建设单位要签字,监理要签字)
8、 随工验收/隐蔽工程签证记录, ( 要求当地建设单位、 监理要签字, 时间要填写, 注意时间要在开工时间之后)
9、 工程设计变更单( 没有发生填写无)
10、 工程交接单
11、 验收报告( 需要施工单位、 建设单位和监理单位三方签字盖章)
12、 测试记录原稿
13、 竣工图纸( 施工队、 监理要签字, 竣工时间要签字)
14、 甲供材料明细表即材料平衡表( 包括领料单、 缴料单、 每单项工程的使用量明细, 由施工单位、 建设单位和监理单位三方签字)
15、 乙供材料发票复印件( 如无法提供, 则乙供材料价格以省公司入围价或者信息价为准)
16、 验收报告( 需要施工单位、 建设单位和监理单位三方签字盖章)
以上材料都必须有, 不允许缺项, 监理盖章时要检查有没有缺项, 才可盖章。
2、 线路工程竣工资料八份出齐, 竣工资料中要求两份原件, 6份复印件; 线路竣工资料四份要求全, 若太厚其余四份能够不要测试资料( 其它部分不能省略) 。光盘全部刻在一张上6份。竣工封面竖边要打上阶段工程, 县市地点等信息。
3、 竣工资料中要有段落汇总表格, 建筑安装工程量总表中的建设单位工地代表改为监理单位工地代表( 双方签字) , 列一份建筑安装工程量所有汇总表( 三方签字) , 材料平衡表也要汇总表( 三方签字, 要有领料数量, 余料数量; 每个工程要有领料、 缴料手续) , 材料平衡表各分表不要建设单位工地代表, 中继段测试表( 三方签字) , 初验证书( 三方签字) , 部分竣工资料图章内未写时间。
