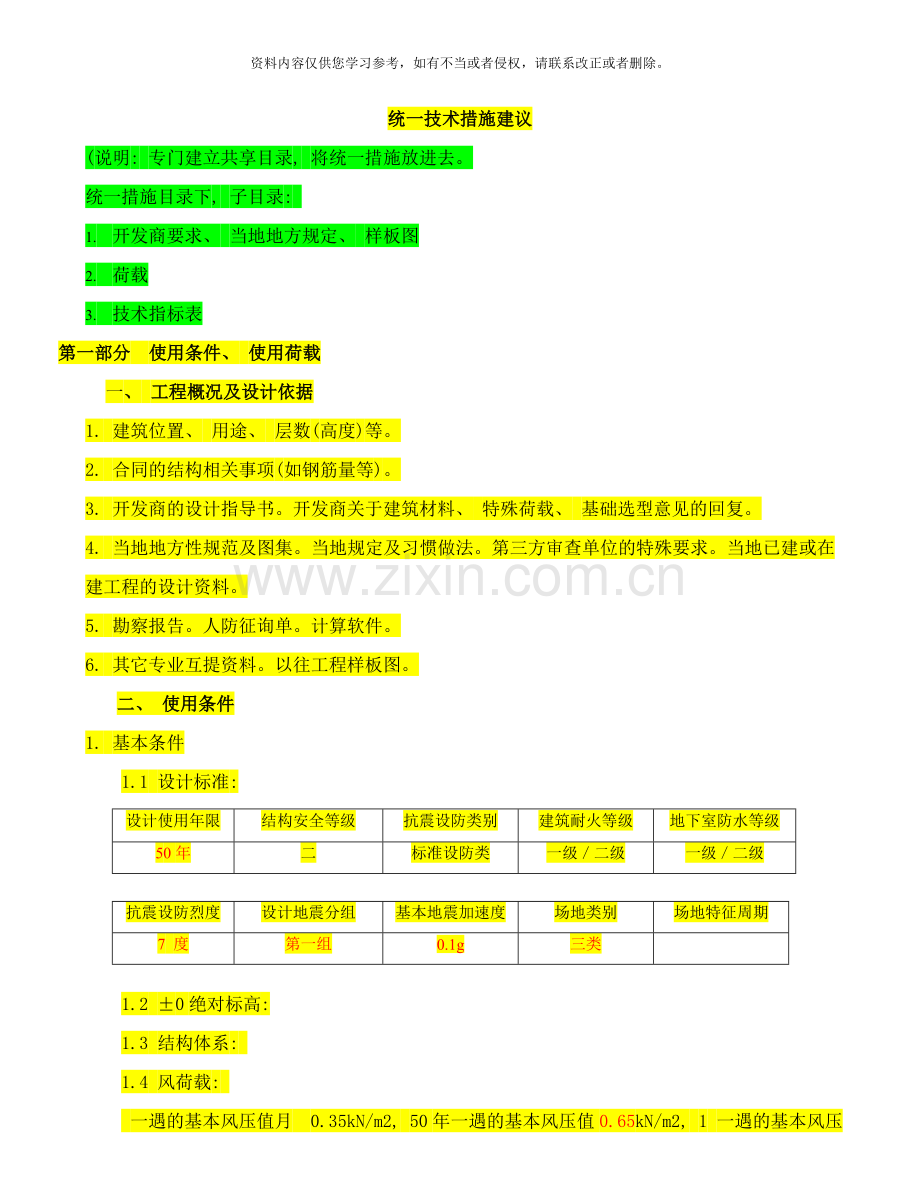

统一技术措施建议
(说明: 专门建立共享目录, 将统一措施放进去。
统一措施目录下, 子目录:
1. 开发商要求、 当地地方规定、 样板图
2. 荷载
3. 技术指标表
第一部分 使用条件、 使用荷载
一、 工程概况及设计依据
1. 建筑位置、 用途、 层数(高度)等。
2. 合同的结构相关事项(如钢筋量等)。
3. 开发商的设计指导书。开发商关于建筑材料、 特殊荷载、 基础选型意见的回复。
4. 当地地方性规范及图集。当地规定及习惯做法。第三方审查单位的特殊要求。当地已建或在建工程的设计资料。
5. 勘察报告。人防征询单。计算软件。
6. 其它专业互提资料。以往工程样板图。
二、 使用条件
1. 基本条件
1.1 设计标准:
设计使用年限
结构安全等级
抗震设防类别
建筑耐火等级
地下室防水等级
50年
二
标准设防类
一级／二级
一级／二级

抗震设防烈度
设计地震分组
基本地震加速度
场地类别
场地特征周期
7 度
第一组
0.1g
三类

1.2 ±0绝对标高:
1.3 结构体系:
1.4 风荷载:

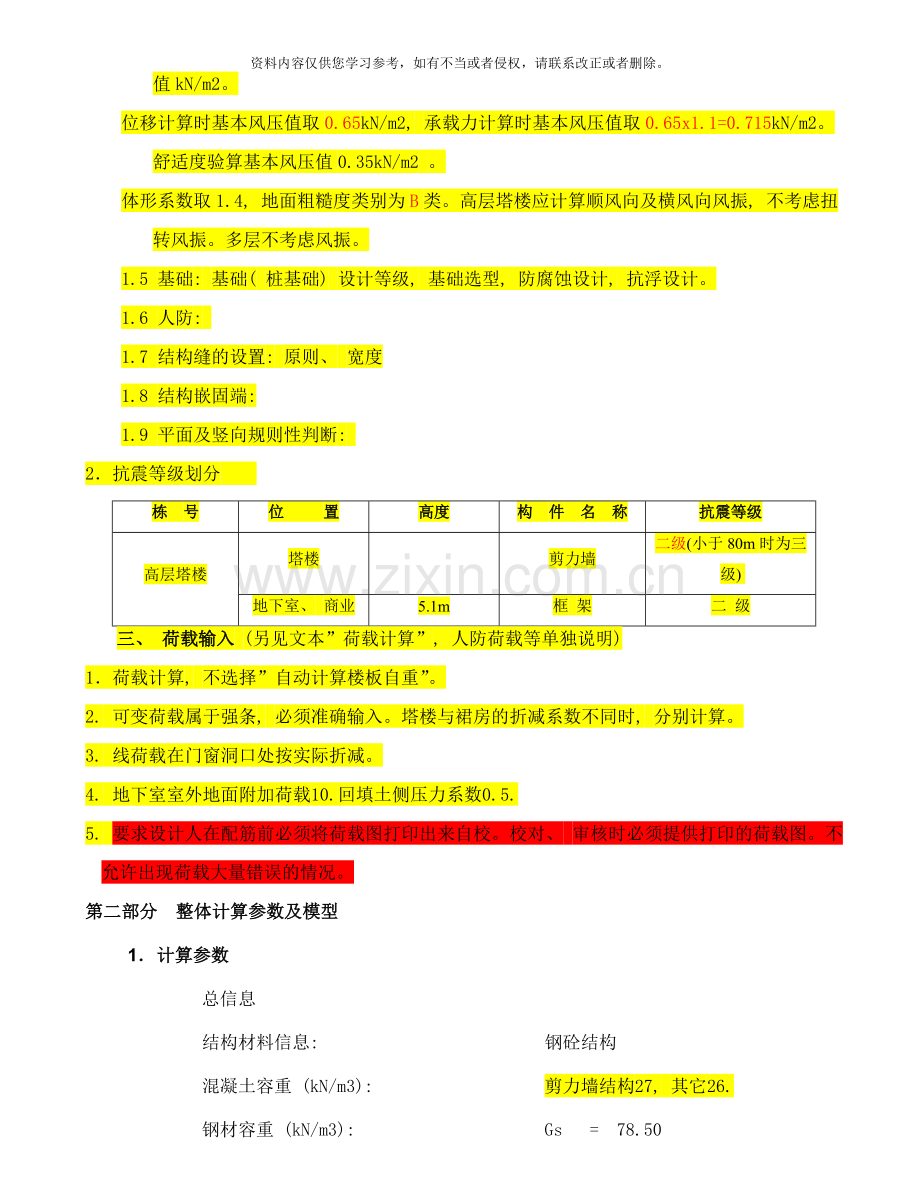

一遇的基本风压值月 0.35kN/m2, 50年一遇的基本风压值0.65kN/m2, 1 一遇的基本风压值kN/m2。
位移计算时基本风压值取0.65kN/m2, 承载力计算时基本风压值取0.65x1.1=0.715kN/m2。舒适度验算基本风压值0.35kN/m2 。
体形系数取1.4, 地面粗糙度类别为B类。高层塔楼应计算顺风向及横风向风振, 不考虑扭转风振。多层不考虑风振。
1.5 基础: 基础( 桩基础) 设计等级, 基础选型, 防腐蚀设计, 抗浮设计。
1.6 人防:
1.7 结构缝的设置: 原则、 宽度
1.8 结构嵌固端:
1.9 平面及竖向规则性判断:
2．抗震等级划分
栋 号
位 置
高度
构 件 名 称
抗震等级
高层塔楼
塔楼

剪力墙
二级(小于80m时为三级)
地下室、 商业
5.1m
框 架
二 级
三、 荷载输入 (另见文本”荷载计算”, 人防荷载等单独说明)
1．荷载计算, 不选择”自动计算楼板自重”。
2. 可变荷载属于强条, 必须准确输入。塔楼与裙房的折减系数不同时, 分别计算。
3. 线荷载在门窗洞口处按实际折减。
4. 地下室室外地面附加荷载10.回填土侧压力系数0.5.
5. 要求设计人在配筋前必须将荷载图打印出来自校。校对、 审核时必须提供打印的荷载图。不允许出现荷载大量错误的情况。
第二部分 整体计算参数及模型
1． 计算参数
总信息
结构材料信息: 钢砼结构
混凝土容重 (kN/m3): 剪力墙结构27, 其它26.
钢材容重 (kN/m3): Gs = 78.50
水平力的夹角(Rad): ARF = 0.00
地下室层数: MBASE= 0
竖向荷载计算信息: 按模拟施工3加荷计算
风荷载计算信息: 计算X,Y两个方向的风荷载
地震力计算信息: 计算X,Y两个方向的地震力
”规定水平力”计算方法: 楼层剪力差方法(规范方法)
结构类别: 剪力墙结构
裙房层数: MANNEX= 0
转换层所在层号: MCHANGE= 0
嵌固端所在层号: MQIANGU= 1
墙元细分最大控制长度(m) DMAX= 1.0( 模型初算时可调大)
弹性板与梁变形是否协调 是
墙元网格: 侧向出口结点
是否对全楼强制采用刚性楼板假定 是 ( 指标) / 否 ( 配筋)
地下室是否强制采用刚性楼板假定: 否
墙梁跨中节点作为刚性楼板的从节点 是
计算墙倾覆力矩时只考虑腹板和有效翼缘 是
位移比计算时选择见下图:

其它计算时选择见下图:

采用的楼层刚度算法 层间剪力比层间位移算法
结构所在地区 广东

风荷载信息 ..........................................
修正后的基本风压 (kN/m2): WO = 0.65
风荷载作用下舒适度验算风压: WOC= 0.35
地面粗糙程度: B类
结构X向基本周期( 秒) : T1 = 1.20( 根据计算结果填入)
结构Y向基本周期( 秒) : T2 = 1.20( 根据计算结果填入)
是否考虑顺风向风振: 是
风荷载作用下结构的阻尼比(%): WDAMP= 5.00
风荷载作用下舒适度验算阻尼比(%): WDAMPC= 2.00
是否计算横风向风振: 否
是否计算扭转风振: 否
高层塔楼应计算顺风向及横风向风振, 不考虑扭转风振。多层不考虑风振。
承载力设计时风荷载效应放大系数: WENL= 1.10
体形变化分段数: MPART= 1
各段最高层号: NSTi = 36
各段体形系数: USi = 1.40

地震信息 ............................................
振型组合方法(CQC耦联;SRSS非耦联) CQC
计算振型数: NMODE= 15 (满足质量有效系数≥90％)
地震烈度: NAF = 7.00
场地类别: KD =III
设计地震分组: 一组
特征周期 TG = 0.35
地震影响系数最大值 Rmax1 = 0.04
用于12层以下规则砼框架结构薄弱层验算的
地震影响系数最大值 Rmax2 = 0.28
框架的抗震等级: NF = 2( 根据各塔楼抗震等级输入)
剪力墙的抗震等级: NW = 2( 根据各塔楼抗震等级输入)
钢框架的抗震等级: NS = 2
抗震构造措施的抗震等级: NGZDJ =不改变
重力荷载代表值的活载组合值系数: RMC = 0.50
周期折减系数: TC = 0.9
框架0.65, 框剪0.75, 框筒0.85, 剪力墙0.9
结构的阻尼比 (%): DAMP = 5.00
中震(或大震)设计: MID =不考虑
是否考虑偶然偏心: 是
是否考虑双向地震扭转效应: 否( 位移比大于1.2时选择”是”)
是否考虑双向地震扭转效应: 是

斜交抗侧力构件方向附加地震数: 当存在较多斜向抗侧力构件( 斜交角度大于15度时)
活荷载信息 ..........................................
梁活荷载不利最高层数: 塔楼、 地下室人防区不考虑; 裙房、 地下室非人防区应考虑
应考虑梁活荷载不利布置
柱、 墙活荷载是否折减 不折算
墙柱设计时活荷载　 □ 不折减 ■√ 折减　
传给基础的活荷载 □ 不折减 ■√ 折减
裙房无上部结构范围按不折减二次计算
传到基础的活荷载是否折减 折算
考虑结构使用年限的活荷载调整系数 1.00
------------柱, 墙, 基础活荷载折减系数-------------
计算截面以上的层数---------------折减系数
1 1.00( 地下室)
2---3 1.00( 裙房层)
4---5 0.85
6---8 0.70
9---20 0.65
> 20 0.55
JCCAD: 塔楼墙柱取0.65, 裙房柱取1.0

调整信息 ........................................
梁刚度放大系数是否按 规范取值: 是
托墙梁刚度增大系数: BK_TQL = 1.00
梁端弯矩调幅系数: BT = 0.85
梁活荷载内力增大系数: BM = 1.00
连梁刚度折减系数: BLZ = 0.60
此系数对风荷载下位移不起作用。
梁扭矩折减系数: TB = 0.40
全楼地震力放大系数: RSF = 1.00
0.2Vo 调整分段数: VSEG = 0
0.2Vo 调整上限: KQ_L = 2.00
框支柱调整上限: KZZ_L = 5.00
顶塔楼内力放大起算层号: NTL = 0
顶塔楼内力放大: RTL = 1.00
框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级:是
实配钢筋超配系数 CPCOEF91 = 1.15
是否按抗震规范5.2.5调整楼层地震力IAUTO525 = 1
弱轴方向的动位移比例因子 XI1 = 0.00
强轴方向的动位移比例因子 XI2 = 0.00

一般高层取1
是否调整与框支柱相连的梁内力 IREGU_KZZB = 0
薄弱层判断方式: 按高规和抗规从严判断
强制指定的薄弱层个数 NWEAK = 0
薄弱层地震内力放大系数 WEAKCOEF = 1.25
强制指定的加强层个数 NSTREN = 0

配筋信息 ........................................
另详
梁箍筋最大间距 (mm): SB = 100.00
柱箍筋最大间距 (mm): SC = 100.00
墙水平分布筋最大间距 (mm): SWH = 200.00
墙竖向分布筋配筋率 (%): RWV = 0.25
应为0.25
结构底部单独指定墙竖向分布筋配筋率的层数: NSW = 0
结构底部NSW层的墙竖向分布配筋率: RWV1 = 0.60
梁抗剪配筋采用交叉斜筋时
箍筋与对角斜筋的配筋强度比: RGX = 1.00

设计信息 ........................................
结构重要性系数: RWO = 1.00
柱计算长度计算原则: 有侧移
梁端在梁柱重叠部分简化: 作为刚域
柱端在梁柱重叠部分简化: 作为刚域
梁柱重叠简化刚域 ■梁端刚域 □柱端刚域

是否考虑 P-Delt 效应: 按计算
柱配筋计算原则: 按单偏压计算
要求全部进行双偏压复核
按高规或高钢规进行构件设计: 是
钢构件截面净毛面积比: RN = 0.50
应为1.0
梁保护层厚度 (mm): BCB = 20.00
柱保护层厚度 (mm): ACA = 20.00
剪力墙构造边缘构件的设计执行高规7.2.16-4: 是
应为否
框架梁端配筋考虑受压钢筋: 否
应为是
结构中的框架部分轴压比限值按纯框架结构的规定采用:否
裙房计算时应为是
当边缘构件轴压比小于抗规6.4.5条规定的限值时一律设置构造边缘构件: 是
是否按混凝土规范B.0.4考虑柱二阶效应: 否
地下室应输入基础回填土对结构约束的相对刚度(M): 统一取3
2．特殊构件定义
1) 特殊梁: 转换梁。各别梁允许点铰。个别梁在不影响安全的前提下, 能够修改调幅系数( 框架梁0.8~0.9, 高规5.2.3) 、 刚度系数( 连梁不宜小于0.5, 高规5.2.1、 5.2.2) 。
2) 特殊柱: 框支柱、 角柱。
3) 弹性板: 转换层、 薄弱部位定义弹性膜。
4) 抗震等级:
5) 材料强度:
3．计算结果的合理性判断及注意事项
1） 框架结构楼层侧向刚度不应小于相邻上部楼层侧向刚度的70%或其上相邻三层侧向刚度平均值的80%。见高规3.5.2条。其它结构本层与相邻上层的比值不宜小于0.9, 当本层层高大于相邻上层的1.5倍时不宜小于1.1, 对于底部崁固层不宜小于1.5。地下室顶板作为崁固部位时, 地下一层与首层侧向刚度比不宜小于2.要求无薄弱层。楼层抗剪承载力比值>0.8。
2） 结构扭转为主的第一自振周期Tt 与平动为主的第一自振周期T1 之比, A级高度高层建筑不应大于0.9( 复杂高层为0.85) 。有效质量系数 >90%。
3） 在考虑偶然偏心影响的地震作用下, 楼层竖向构件的最大水平位移和层间位移, A级高度高层建筑不宜大于该楼层平均值的1.2倍, 不应大于该楼层平均值的1.5倍( 复杂高层为1.4) ;
不考虑偶然偏心影响下, 弹性层间位移角( 楼层层间最大位移与层高之比) 不应大于1/550( 框架) ,1/800( 框剪) , 1/1000( 剪力墙) 。广东省项目可参照广东省实施《高层建筑混凝土结构技术规程》补充规定DBJ/T15-46- 第3.5.1条处理。
4） 底部规定水平力框架柱及短肢墙地震倾覆力矩百分比(抗规), 见高规7.1.8条及8.1.3条。
5） 轴压比

一、 二、 三级短肢剪力墙轴压比0.45、 0.5、 0.55, 一字形相应减少0.1.
6） 个别连梁超限,但配筋不允许为1000.其它不允许超限。
跨高比不大于2.5的连梁宜按墙上开洞输入模型。跨高比不大于5的连梁允许按照计算需要, 选择按开洞或连梁方式输入。大于5的按框架梁。
次梁梁高不宜大于主梁梁高。
塔楼建模时带不少于3跨(且不小于20米)裙房、 1～2跨地下室范围, 即塔楼相关范围, 抗震等级同塔楼。
悬挑梁及跨度大于7m的梁应验算挠度及裂缝宽度。
个别梁允许点铰, 但不能大量点铰。点铰后支座面筋不应小于梁跨中底筋计算所需截面面积的1/4, 且不应少于两根。( 混凝土规范9.2.9条)
个别梁抗扭超限, 在不影响安全且梁侧有板的前提下, 允许计算时对扭矩进行折减, 但配筋时应将箍筋及腰筋进行加强。
暗梁、 100x100的导荷载梁可按次梁输入, 不改变板受力状态。而且荷载输入准确, 不至于偏大。
7） 框架结构楼梯应参与整体计算。
8） 屋顶构架无实墙时, 风荷载体型系数应分段减小。
9） 塔楼带裙房、 裙房带商业时分多次计算, 活荷载折减系数不同。设计基础时可不考虑消防车荷载。
10） 一端为剪力墙另一端为框架柱位置的梁, 当跨高比不小于5时允许按连梁设计。

第三部分 主要构件尺寸、 材料强度等级
一．构件尺寸
板经济配筋率0.5～0.7。
板厚与跨度比: 简支单向板1/30。连续单向板及双向板1/40。客厅板1/38.悬挑板1/10。楼梯板1/25～1/28.
凸窗板厚度60～100。屋面层板最小厚度: 120mm
转换层板最小厚度: 180mm.转换层相邻楼层板最小厚度: 120mm
电梯坑底板厚度不小于250.
地下室顶板作为嵌固端最小厚度: 180mm.地下室顶板不作为嵌固端, 板厚能够为160
复杂高层裙房顶板最小厚度: 150mm。连接薄弱部位、 电梯间与配电井的连廊板厚150.
梁经济配筋率0.6～1.5。
梁高与跨度比: 主梁1/10～1/18, 次梁1/12～1/20,悬臂梁1/5～1/7, 井字梁1/15～1/20,框支梁1/6～1/8。
柱经济配筋率0.8～1.5。柱应根据轴压比要求自下而上逐渐变截面。
梁柱偏心距大于1/4柱宽时应水平加腋。尽量避免短柱, 短柱指柱净高不大于4倍柱长边。
剪力墙应根据轴压比、 位移比要求自下而上逐渐变截面。
尽量避免短肢墙、 一字墙, 短肢墙是指厚度不大于300、 高厚比大于4但不大于8的墙。
剪力墙结构尽量避免设柱。梁墙相交处尽量布置墙垛。
翼墙长度小于其厚度3倍或端柱截面边长小于墙厚的2倍时, 视为无翼墙或无端柱。

二．混凝土强度等级
墙柱: ( 1) 塔楼总层数为17层: -1层～2层C35, 3层～17层C30
( 2) 塔楼总层数为27层: -1层～4层C45, 5～8层C40, 9～12层C35, 13～27层C30
( 2) 塔楼总层数为30层: -1层～4层C45, 5～8层C40, 9～12层C35, 13～30层C30
梁、 板: 选用C30
注: 竖向构件截面尺寸不能与混凝土强度等级在同一层同时改变。
设计人员应结合计算模型编制层高表, 经专业负责认可后采用。
考虑抗裂, 地下室底板、 侧墙、 顶板的混凝土强度等级不宜超过C30.
三．钢材和钢筋( 国标)
柱: 纵筋, /HRB400
箍筋, / HRB400
墙: 竖筋, / HRB400
水平筋, / HRB400
暗柱: 纵筋, / HRB400
箍筋, / HRB400
梁: 纵筋, /HRB400
箍筋, /HRB400
板: /HRB400
节点: / HRB400
/ HRB400
第四部分 设计注意事项
1. 计算要求严格按统一措施取值。
2. 统一措施有不明确处及时与负责人商议。

第五部分 制图
一．总则
1.严格按11G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》执行。
2. 结构施工图排列顺序及图名为: 结构设计总说明, 基础平面布置图, 基础大样图, X层柱定位图, X+1层柱定位图, X层平面模板及梁配筋图, X层平面布置及板配筋图, X+1层平面模板及梁配筋图, X+1层平面布置及板配筋图, , 屋顶平面模板及梁配筋图, 屋顶平面布置及板配筋图, 详图, 楼梯详图。
3.各层大样节点能够表示在各层平面布置图中, 当采用通用节点图时可从平面图中索引。
建议直接引用建筑外墙大样图画, 编号均同建筑图。
4. 各层平面配筋图说明必须统一, 有特殊情况的在统一说明后增加附加条款。
5. 图纸规格以A1, A2图纸为基础, 应避免出现加长图纸, 如需采用需经专业负责人认可。
6.严格遵守国家及地方规范的强制性条文。
7.地下室、 裙房等大平面图, 在模板图画好后, 应提交校审, 然后再配筋, 避免方案性返工。

二．墙表示方法:
1. 墙柱配筋定位表示方法采用墙柱表法, 定位图比例为1:100, 墙柱表比例为1:25。
2. 墙柱表中柱箍筋须画大样。
3. 墙柱在平面图中需填充灰度; 变截面处仅出楼面或屋面部分填充灰度。
4. 墙柱平面图中应有反映墙柱标高及相应墙柱混凝土强度等级的统一表格。
5. 拉筋, ”拉筋@3ax3b双向,a、 b≤200”, ”拉筋@4ax4b梅花双向, a、 b≤150”, 人防墙、 配筋较密的墙采用梅花双向。
6. 地下室外墙, 除了垂直于外墙方向有钢筋砼内隔墙相连的外墙板块或外墙扶壁柱截面尺寸较大( 如高层建筑外框架柱) 之间外墙板块按双向板计算配筋外( 此时框架柱尚应考虑外墙传来的水平荷载作用验算) , 其余的外墙宜按竖向单向板计算配筋为妥。竖向荷载( 轴力) 较小的外墙扶壁桩, 其内外侧主筋也应予以适当加强。外墙的水平分布筋要根据扶壁柱截面尺寸大小, 可适当另配外侧附加短水平负筋予以加强, 外墙转角处也同此予以适当加强.高层外墙水平钢筋应满足高规12.2.5条要求, 间距不宜大于150, 配筋率不宜小于0.3%。
地下室外墙计算时底部为固定支座( 即底板作为外墙的嵌固端) , 侧壁底部弯矩与相邻的底板弯矩大小一样, 底板的抗弯能力不应小于侧壁, 其厚度和配筋量应匹配, 这方面问题在地下车道中最为典型。可在底板内附加支座短筋。地下室底板标高变化处梁, 梁宽不小于底板厚度, 梁箍筋不小于底板钢筋。
地下室外墙保护层厚度取50mm, 配筋和裂缝宽度计算时按此取值。
地面层开洞位置( 如楼梯间、 地下车道) 地下室外墙顶部无楼板支撑, 为悬臂构件, 计算模型的支座条件和配筋构造均应与实际相符。
地下室外墙水平筋放外侧。

三．梁柱表示方法
1. 梁顶标高表示: 未注明的均同楼面标高, 上翻梁直接在该梁边标注梁顶标高。注意卫生间周边降板较多地方的梁顶标高,需要时要特别注明.
2. 对于在同一轴线上的连续框架梁可编为同一梁号。(当梁宽不同、 高差较大是宜分段编号,主要指裙房.) 不在同一轴线上的梁, 同样跨度, 同样支承条件, 同样断面, 同样配筋的梁才可编成同一梁号。
3. 框架梁( KL) 编号应区分出楼面横向和纵向梁, 屋面横向和纵向梁;
编号: 框架梁采用: 楼层KL-x01---表示X向的梁号, KL-y01---表示y向的梁号,
屋面采用: WKL-x01---表示X向的梁号, WKL-y01---表示y向的梁号,
非框架梁采用: L-x01---表示X向的梁号, L-y01---表示y向的梁号,
4. 梁与剪力墙垂直相交且墙厚度为200时, 首先应争取加墙垛, 其次梁纵筋(含面筋、 底筋)直径应采用小直径, 不允许大于18.
5. 框架梁箍筋加密区, 抗震等级为三、 四级时, 箍筋最大间距为1/4梁高、 8倍纵筋直径、 150取最小值, 不能一律取100.( 高规6.3.2条)
主次梁交接处附加箍筋在总说明中统一说明, 原则上不加吊筋, 如需增加吊筋时可在平面图中直接注出。
6. 200宽的梁上下纵筋根数当纵筋小于Φ16时不应大于3根, 当纵筋大于等于Φ16时不宜大于2根; 纵筋直径不宜大于Φ22。
7. 认真搭配不同直径的钢筋, 严禁超配筋。算多少配多少。如计算值16, 配225/220, 不允许配225/222。计算为2时应用212。阳台悬挑梁面筋放大不许超过10%。考虑板筋, 个别梁支座面筋允许少配1。受力较大箍筋要求分段配筋, 如大部分梁8@100/200( 2) , 受力较大段1310@100( 2) 。( 图集27页) 标准层箍筋不要用#符号。个别受力复杂或重要部位的梁配筋允许加强, 但不许超过10%。
8. 框架梁端截面底面与顶面纵筋面积比值, 一级不应小于0.5, 二、 三级不应小于0.3.不等跨梁支座两侧面筋相差较大时, 建议分别配筋, 否则易违反强条。
柱配筋下层纵筋小于上层, 宜按实际配筋, 但对应纵筋直径不宜相差2级。
9 屋顶高大女儿墙采用钢筋砼结构按悬臂结构设计时, 作为嵌固端的边梁应考虑女儿墙传来的扭矩作用, 相邻的屋面板加强。
10. 地下室顶板, 塔楼与周边板面标高有高差时, 宜在高差处设置一根高梁支撑两侧楼板。梁宽不小于250, 梁箍筋及腰筋宜加强,比计算放大一级。
11.悬挑构件( 阳台) 外侧另设较大挑板, 而程序计算仅输入竖向荷载, 悬挑梁配筋应手算复核。
12 顶层端节点梁面筋As／(b×h0)不大于0.35fc／fy(混凝土规范9.3.8条)
13.顶层托柱转换梁, 要求满足高规10.2.7.1条、 10.2.7.2条, 腰筋直径不小于12.
其它托柱转换梁, 要求满足高规10.2.7.1条、 10.2.7.2条, 腰筋直径不小于16.
14 附加横向钢筋: 地下室、 裙房次梁集中力很大, 附加横向钢筋仅按总说明要求配置偏小。
15. 框架柱箍筋加密区, 抗震等级为三、 四级时, 箍筋最大间距为8倍纵筋直径、 150( 柱根100) 取最小值, 不能一律取100.( 高规6.4.2条)
框架柱为短柱( 柱净高不大于4倍柱边长) 时, 其编号宜加*号。箍筋全高加密@100及配股率满足1.2%。( 高规6.4.7.3条)
越层柱( 连层柱) 的纵筋、 箍筋特殊要求图中注明( 纵筋应拉通布置, 箍筋加密区高度应根据连层高度确定) 。
补充: 当梁底部有悬挑板, 且净悬挑长度大于700时, 考虑悬挑板扭矩, 梁箍筋加强, 梁非加密区箍筋不小于悬挑板面筋。悬挑板净悬挑长度小于700但计算扭矩很大时, 也能够参照本做法。

四. 板表示方法
1.板配筋: 楼面为分离式, 屋面板为双层双向拉通.同样跨度, 同样支承条件, 同样荷载的板配筋必须完全一至。
2.板厚表示: 直接在本板上标注( h=120) , 加斜线 。
3.板配筋规格用编号表示。在同样满足最小配筋率的同时选面积少、 强度高的钢筋。
4.分离式配筋时支座筋的长度均从梁边记起, 伸出长度为梁中线间距的1/4, 如500, 550等。(50mm一级).板面高差小于50mm的板上部钢筋可拉通。
5. 核心筒附近、 细腰处、 凹凸不规则、 楼板不连续处, 楼板加厚为150mm, 配筋为双层双向。
6 大、 小跨板相邻时( 板厚度相差大于30mm时) , 支座弯矩宜调幅, 大跨度板底配筋宜加强。
7 悬挑板问题: ①挑板所在的内跨板厚远小于挑板厚度不合理, ②悬挑板配筋与内跨板配筋分开画, 未考虑两者间的平衡, 悬挑板支座负筋伸入相邻内的板的长度偏小, 内跨板支座负筋不足, ③当挑出长度L≥1.5m时, 应采用梁式结构; 当1.0m≤L<1.5m且需采用悬挑板时, 其根部板厚不小于L/10且不小于120mm。(广东省通病防治)④悬臂板未按二a类环境控制裂缝宽度, ⑤悬臂板在可能积水位置计算时未计入积水荷载, ⑥二a类环境悬臂板上表面未按砼规范9.2.4条要求采取有效保护措施, 悬挑板配筋直径小, 开裂后容易锈蚀, 因耐久性问题引起的工程事故较多, 应予重视。
8 节点大样应画拉筋。节点大样配筋率应满足混凝土规范8.5.1条,最小配筋率。
五.抗震构造措施(轴压比、 配筋率)(相见技术指标表)
六．平面图
1. 梁轮廓线应注意虚实之分。
2. 墙柱轮廓线为粗实线, 填充用253灰度, 墙柱内不允许出现梁线, 都应该剪切掉。
3. 阳台凸窗次梁定位标注应清晰, 准确。
4. 所有的填充显示应置后。
5. 平面图上的字高字型、 索引号、 图名、 图框内容均应统一( 按照结构标准图做) 。
6. 严禁修改标注尺寸( 大样节点图除外) , 图中标注尺寸应同实际尺寸相同, 不应出现类似1200.987, 100.184, 2499.87等误差, 以利于下一步工作和不出现累积误差。
7. 当下部墙柱到本层结束时, 墙柱轮廓线用粗实线表示, 此时墙柱不填充。
8.平面图中应有反映结构楼层标高及相应梁板混凝土强度等级的统一表格。
七． 各栋楼的相同户型单元模板应完全相同, 板配筋应完全相同, 梁配筋规格应基本相同, 柱配筋规格应基本相同; 同一栋楼不同楼层的相同户型板配筋应完全相同, 梁配筋规格应基本相同, 柱配筋规格应基本相同。各栋楼的节点大样应完全相同。梯板模板相同时, 配筋应相同。
八． 图层应统一, 图层种类见样板图。严禁随意增加图层, 如需增加需经专业负责人同意; 图中各图素的颜色, 线型等特性应设置为随层( Bylayer) 。

九． 标注形式应统一。标注种类分为: D100, 绘图比例为1:100; D50, 绘图比例为1:50; D25, 绘图比例为1:25。
