酒店机电工程排水系统讲义.pptx

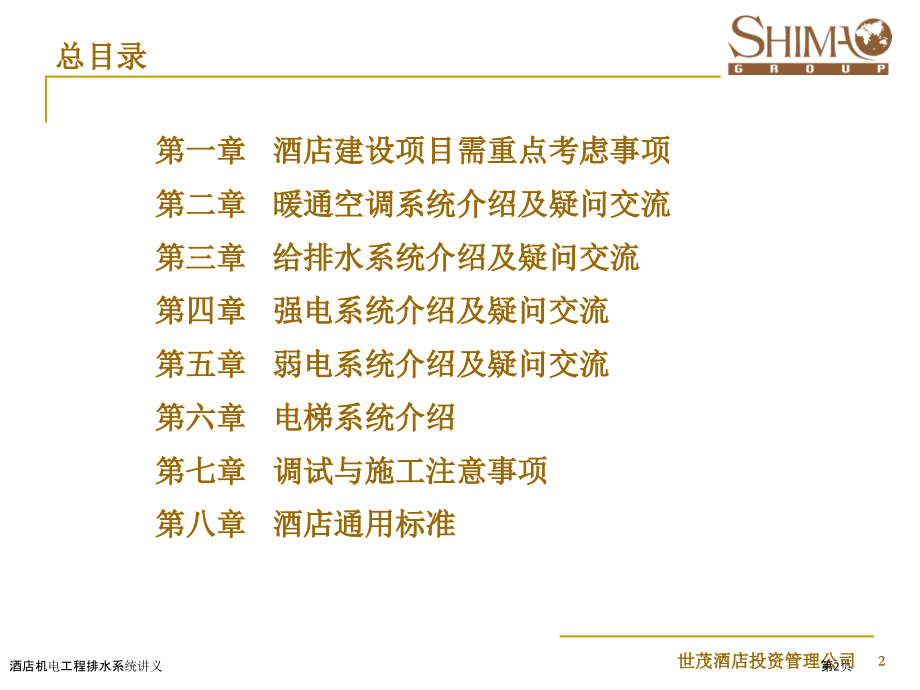

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,世茂酒店投资管理公司,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,世茂酒店投资管理公司,世茂酒店投资管理企业,酒店机电工程,知识及疑问交流,1,酒店机电工程排水系统讲义,第1页,总目录,第一章 酒店建设项目需重点考虑事项,第二章 暖通空调系统介绍及疑问交流,第三章 给排水系统介绍及疑问交流,第四章 强电系统介绍及疑问交流,第五章 弱电系统介绍及疑问交流,第六章 电梯系统介绍,第七章 调试与施工注意事项,第八章 酒店通用标准,2,酒店机电工程排水系统讲义,第2页,第一章 目录,操作与维护（Operation&Maintenance）,生命安全（Life Safety）,节能方案（Energy Saving）,应急供给（Emergency Supply）,可靠与信赖（Durable&Reliable）,成本控制（Cost Control）,噪声处理（Acoustic Control）,3,酒店机电工程排水系统讲义,第3页,第一章 1.操作与维护,酒店为企业长久投资物业。机电设备/系统安装首要任务是能操作、维修。在设计/施工过程中应对操作及维护之需要及方便考虑周详，以免日后酒店管理难于操作及维护，轻者影响日常操作，重者可能因欠缺正常维护而缩短设备寿命。,4,酒店机电工程排水系统讲义,第4页,第一章 2.生命安全,消防系统是关于生命安全及投资物业保护主要系统，国际星级酒店管理集团均十分重视。除必须满足中国规范要求外，大部分国际酒店营运管理企业还要求同时需符合NFPA（NATIONAL FIRE PROTECTION ASSOCIATION，即美国防火协会标准），NFPA成立于1896年，该协会是一个国际性消防技术组织，其制订之防火规范与标准，得到国内外广泛认可，并有许多标准被纳入美国国家标准（ANSI）。,5,酒店机电工程排水系统讲义,第5页,第一章 3.节能方案,能源费用是酒店营运之主要成本支出部分。现今世界各国、国内及酒店营运管理企业逐步加强控制及落实节能系统之要求，各工程人员应不停学习、注意新国际、国内及酒店营运管理企业标准及要求，建造绿色酒店。,6,酒店机电工程排水系统讲义,第6页,第一章 4.应急供给,酒店是一个二十四小时营业场所，所以应急供电、供水及供暖均十分主要。酒店投资管理企业/洲际/希尔顿都有标准（指导）。其中包含发电机、锅炉之储油量，生活水箱之储水量，需应急供电项目列表等供参考跟进。蒸汽/热水锅炉需设置油/气两用型，停电时由发电机提供锅炉给水泵、生活水泵、采暖热水泵电源。用电量不大，可确保酒店生活冷/热用水及采暖，如空调系统采取中央空调冷冻机组，因用电量及开启电流较大，不提议发电机组提供给急电源予空调系统，以控制成本。,7,酒店机电工程排水系统讲义,第7页,第一章 5.可靠与信赖,酒店是一个二十四小时营业之场所，很多维修工作都与酒店营业情况相关，所以安排之难度能够想象，如出现系统性问题，将严重影响酒店营业操作及声誉，可能会造成客人不再选择此酒店，后果相当严重，所以酒店项目之设备/材料及施工方案都应考虑其可靠及可信赖性。含有相当酒店工程业绩及安装经验，经实践证实在过去酒店营运中，有相当部分缺点及质量问题是因为酒店需营业而长久无法整改。所以在设计、招标、施工期间应给予重视。,8,酒店机电工程排水系统讲义,第8页,第一章 6.成本控制,在全球经济告急之大环境下，成本控制尤为主要。综合考虑上述各关键标准/要求之同时，亦需分析其合理性及方案之适度性，防止投资浪费，这有赖各含有经验之工程团体依据当地规范、气候及特殊情况，在各工程阶段中以慎重及理性之态度，与酒店运行管理企业/各相关企业及部门进行有效沟通、讨论，寻找各方都能接收之平衡点以落实方案。,9,酒店机电工程排水系统讲义,第9页,第一章 7.噪音控制,噪声滋扰是影响酒店正常营运非常可怕之问题。尤其是客房、大宴会厅及会议室噪音，将会引发客人极严重之控诉，以及对酒店评价。大家应重视噪音标准之设计目标。普通采取NC（Noise Criteria）标准来描述。在设计/施工阶段，应按声学顾问（如有）或酒店营运管理企业对建筑墙体/楼板/门等之声音穿透等级（Sound Transmission Class STC）及隔震办法等要求慎重把关。,10,酒店机电工程排水系统讲义,第10页,第二章 目录,1.冷冻机组种类及选型,2.冷冻水系统基本配置形式,3.冷却塔注意事项,4.新风处理机（组）/空气处理机（组）,5.风机盘管管道连接及安装标准,6.水泵技术要求,7.空调风系统关键点事项,8.水处理系统介绍,9.暖通空调管材要求,10.暖通空调疑问交流,11,酒店机电工程排水系统讲义,第11页,第二章 1.冷源种类及选型,1.1 制冷机主要种类,压缩式制冷：活塞式、,螺杆式和离心式,等,吸收式制冷：蒸汽型、直燃型和热水型等,12,酒店机电工程排水系统讲义,第12页,第二章 1.冷源种类及选型,1.2 压缩式制冷,1.2.0 压缩式制冷原理,13,酒店机电工程排水系统讲义,第13页,第二章 1.冷源种类及选型,1.2.1,活塞式冷水机组,1）结构：,结构：,活塞式制冷压缩机、辅助设备及附件,2）特点：系统装置简单、加工轻易、造价低等优点，但也存在往复运动惯性力大，振动较大，单击容量不宜过大，部分负荷下调整能力较差。,14,酒店机电工程排水系统讲义,第14页,第二章 1.冷源种类及选型,1.2.2,螺杆式冷水机组,1）结构：螺杆制冷压缩机、冷凝器、蒸发器以及自控元件和仪表等。,2）特点：结构紧凑、体积小、重量轻、占地面积小、操作维护方便、运转平稳等。,3）,螺杆制冷压缩机,结构：螺杆式制冷压缩机是依靠两个螺杆阴阳转子旋转运动来压缩制冷剂气体。,特点：体积小，负荷在15一100范围内进行调整；易损件少，但噪声较大。,15,酒店机电工程排水系统讲义,第15页,第二章 1.冷源种类及选型,1.2.2,离心式冷水机组,1）结构：离心式制冷压缩 机、配套蒸发器、冷凝器、节流控制装置、电气仪表等,2）特点,单机制冷量大。,市场主流冷冻机厂家生产离心式冷水机组制冷量各不相同，我部提议400冷顿以上冷水机组采取。,结构紧凑、重量轻、尺寸小，因而占地面积小。,没有气阀、填料、活塞环等易损件，因而工作可靠，操作方便。,运转平稳、振动小、噪声低。,能够经济地进行调整，可使机组负荷在15一100范围内进行调整。,16,酒店机电工程排水系统讲义,第16页,第二章 1.冷源种类及选型,1.2.2,离心式冷水机组（续）,2）特点（续）,易于实现多级压缩和节流，到达同一台制冷机各种蒸发温度操作运行。,缺点：单机制冷量不宜过小；不宜采取较高冷凝压力；离心式制冷压缩机效率 稍逊于活塞式制冷压缩机；变工况适应能力不强、制造加工精度要求较高。,17,酒店机电工程排水系统讲义,第17页,第二章 1.冷源种类及选型,1.3,吸收式制冷机,1.3.1,吸收式制冷机,原理,以热能为动力，以水为制冷剂，以溴化锂溶液为吸收剂，制取 0以上冷冻水，为空调或生产工艺过程服务。,18,酒店机电工程排水系统讲义,第18页,第二章 1.冷源种类及选型,1.3 吸收式制冷机（续）,1.3.1 吸收式制冷机特点,无原动力，直接使用热原理，所以机器坚固亦无震动，少噪音，能安装于任何地点，从地室一直到屋顶均可。,可直接利用热源，它可利用低压蒸汽、热水，甚至废汽、废热，耗电极少。,结构简单，运行方便。,其不足之处是，使用寿命比压缩式短；耗汽量大，热效率低；短溴化锂水溶液在大气下对金属有很强腐蚀性，设备需在真空状态下工作，因而对设备管道技术及保养要求较高；另外冷却负荷较大操作不当初，溴化锂易生结晶。,19,酒店机电工程排水系统讲义,第19页,第二章 2.冷冻水系统基本配置形式,冷冻水系统基本配置形式有以下三种：,一次泵定流量系统,：,冷冻水机组侧定流量，负荷侧变流量,二次泵变流量系统,：,冷冻水机组侧定流量，负荷侧变流量,一次泵变流量系统,：,冷冻水机组侧变流量，负荷侧变流量,20,酒店机电工程排水系统讲义,第20页,第二章 2.冷冻水系统基本配置形式,2.1 一次泵定流量系统：冷冻水机组侧定流量，负荷侧变流量,对于传统系统，冷冻水流量快速改变会引发冷水机组运行出问题。所以，如,图h-1,所表示，在冷冻机组蒸发器侧冷冻水流量设置为定流量，而用户侧末端设备冷冻水流量设置为变流量，在末端设备出口设置电动两通阀或调整阀对冷冻水流量进行调整控制，还在冷冻水供水总管和回水总管上设置一根旁通管来平衡蒸发器侧与用户侧流量。,21,酒店机电工程排水系统讲义,第21页,第二章 2.冷冻水系统基本配置形式,图h-1 一次泵定流量系统原理图,22,酒店机电工程排水系统讲义,第22页,第二章 2.冷冻水系统基本配置形式,2.2 二次泵变流量系统：冷冻水机组侧定流量，负荷侧变流量,二次泵变流量系统是在冷冻机组蒸发侧流量恒定前提下，把传统一次泵分解为两级，如,图h-2,所表示。,其中一次泵用来克服冷冻机组蒸发器和一次环路流动阻力，即自蒸发器出口到旁通管路再到蒸发器入口阻力；,二次泵用来克服从旁通管蒸发器侧到末端设备再到旁通管用户侧水环路阻力。,23,酒店机电工程排水系统讲义,第23页,第二章 2.冷冻水系统基本配置形式,图h-2 二次泵变流量系统原理图,24,酒店机电工程排水系统讲义,第24页,第二章 2.冷冻水系统基本配置形式,2.3 一次泵变流量系统：冷冻水机组侧变流量，负荷侧变流量,当前有些冷冻机组蒸发器侧能够实现变流量控制，所以就能够直接依据用户侧流量改变来调整蒸发器侧流量改变。一次泵系统蒸发器侧变流量，用户侧变流量系统,如图h-3,所表示。,实现一次泵变流量系统条件：,首先，冷冻水系统是个变冻水流量系统，末端设备冷冻水流量由电动两通阀或电动调整阀调整控制；,其次，冷冻机组蒸发器侧要具备较宽流量范围；,同时，压缩机对流量改变反应足够快，能承受流量改变，而不会出现低温破坏。,对于具备这些条件冷冻机组能够考虑组成一次泵变流量冷冻水系统。假如采取了一次泵变流量系统，在水泵变流量范围内就能够直接与用户侧流量相匹配，在流量改变范围内没有旁通量，这就意味着没有多出能耗浪费。,25,酒店机电工程排水系统讲义,第25页,第二章 2.冷冻水系统基本配置形式,图h-3 一次泵变流量系统原理图,26,酒店机电工程排水系统讲义,第26页,第二章 2.冷冻水系统基本配置形式,2.4 各系统应用与比较,在部分负荷时二次泵变流量系统冷冻机组蒸发器侧水泵定流量运行，用户侧变频水泵依据负荷侧末端阻力进行调整控制水泵扬程提供对应流量；,而一次泵定流量系统只能经过改变开启水泵台数及旁通阀调整流量。二次泵变流量系统与一次泵变流量系统：,一次泵定流量系统：适合用于管路比较简单及投资较少中小型工程。,27,酒店机电工程排水系统讲义,第27页,第二章 2.冷冻水系统基本配置形式,2.4 各系统应用与比较（续）,一次泵变流量系统较之二次泵变流量系统即使能够节约系统初投资和机房面积，做到冷冻水泵节能运行，而且还能够降低冷冻机组整年运行时数，节约冷却水泵运行时数和能耗。,不过作为投资方，如采取一次泵变流量系统有以下几个问题仍需处理：,最少有三家同等规格供给商,因冷冻机组蒸发器侧变流量，存在运行流量小于设备最小流量时，因保护缺点而对主机组产生严重之损坏，故所要求控制方案及相关参数控制要求较高，其系统计设备运行安全可靠性需进行充分论证。,国内是否有实施并运行可靠案例。,国内酒店工程部技术水平是否能符合操作此种系统。,鉴于以上四点，我部暂提议,优先采取二次泵变流量系统，系统较可靠而节能且在多个项目中采取。,28,酒店机电工程排水系统讲义,第28页,第二章 3.冷却塔注意事项,冷却塔注意事项,须为方形组装型,各冷却塔之间需加装连通管，连通管连接至每个冷却塔管段需设置手动阀，方便维修及清洗。,如系统设有Free-Cooling系统，冷却塔底盘应设置发烧线，以防冬季冷却水冻结。,29,酒店机电工程排水系统讲义,第29页,第二章 4.新风处理机（组）/空气处理机（组）,4.1 新风处理机（组）/空调处理机（组）注意事项,新风/空气处理机机应在就近设置BA控制屏及开启屏，可选择由BA或当地控制新风处理机启停，并联动控制新风入口电动阀及盘管水路电动调整阀开启。控制屏应能采集新风处理机风机故障信号，并在控制屏上反应。,新风/空气处理机组机房地面应做防水及设置适当数量地漏。,按照国家公共场所集中空调通风系统卫生管理方法，应在通风管道上装置,清扫口,，以确保风道内清洗、消毒用。,集中空调通风系统新风应该,直接来自室外,，禁止从机房、楼道及天棚吊顶等处间接吸收新风。,风机分为前倾式和后倾式，普通采取前倾式，其运行速度相对较低，通常适合用于大风量、低静压工况。,30,酒店机电工程排水系统讲义,第30页,第二章 4.新风处理机（组）/空气处理机（组）,4.1 新风处理机（组）/空调处理机（组）注意事项（续）,风机转速应控制在不高于1500转/分钟，全部风机出风口风速不能超出10m/s，以控制噪音。,风机是可拆卸式及在机组两边有检修门。,机组板体应采取不少于0.8及1.2mm内外两层镀锌板，内含50mm保温材料或注泡胶。,新风处理机（组）/空调处理机（组）都需安装过滤器，最基本需要平板式铝制过滤网，按计重法效率不少于65%，其它按个别项目当地情况及酒店管理企业要求需要。,按照国家公共场所集中空调通风系统卫生管理方法开始要求回风段应设置净化、消毒设备。,31,酒店机电工程排水系统讲义,第31页,第二章 4.新风处理机（组）/空气处理机（组）,4.2 新风处理机（组）控制原理,（详见h-4）,新风处理机送风管应设置楼宇自控当地温度感应器，按系统操作工况控制和调整盘管电动调整阀，以达至预定之送风温度。电动新风进风阀应为常闭式并须与新风处理机电动机操作相互联锁。,新风处理机盘管侧应设置防冻温度感应器，在新风处理机组运行时，如热水盘管后空气温度低于5，应联动关闭新风处理机组及新风入口电动阀门，并将盘管水路电动二通调整阀完全开启，以预防盘管被冻坏。如系统为四管制系统，热水盘管应置于冷冻水盘管之前侧（即靠近新风入口侧）。,在新风处理机过滤器处设置过滤器淤塞压差报警，在过滤器淤塞时可进行当地报警及BA总控制屏显示，提醒酒店管理人员对过滤器进行清洗。,湿度控制。在冬天较干燥之区域，服务酒店客房、功效区域及酒店后勤全部些人员办公及活动区域新风机组须设置加湿器。湿度控制在50%。,32,酒店机电工程排水系统讲义,第32页,第二章 4.新风处理机（组）/空气处理机（组）,4.2 新风处理机（组）控制原理,33,酒店机电工程排水系统讲义,第33页,第二章 4.新风处理机（组）/空气处理机（组）,4.3 空调处理机（组）控制原理,（详见h-5）,组合式空调机组温度感应器设置于回风管，按系统操作工况控制和调整盘管电动调解阀，以达至预定之送风温度。电动新风进风阀应为常闭式并须与组合式空调机组电动机操作相互联锁。,组合式空调机组其它控制要求可参考新风处理机组控制要求。,34,酒店机电工程排水系统讲义,第34页,第二章 4.新风处理机（组）/空气处理机（组）,4.3 空调处理机（组）控制原理（续）,35,酒店机电工程排水系统讲义,第35页,第二章 5.风机盘管管道连接及安装标准,5.1 风机盘管管道连接及吊装标准大样图,（,如图h-6,）,全部与风机盘管接驳水管应有独立吊架，不应使用盘管作为支撑。,风机盘管温度控制器带冷/热工况转换、及风机快、中、慢风速选择及开/关。,全部在风机盘管以外电线应安装于镀锌软金属线管内应于风机盘管冷/热水接驳口下天花吊顶上设置450450mm检修口，方便检修风机盘管阀门及风机盘管凝结水盘排污。,36,酒店机电工程排水系统讲义,第36页,第二章 5.风机盘管管道连接及安装标准,5.1 风机盘管管道连接及吊装标准大样图（续）,（图h-6）,37,酒店机电工程排水系统讲义,第37页,第二章 5.风机盘管管道连接及安装标准,5.2 风机盘管风管连接剖面大样图,（,如图h-7,、,h-8,）,盘管风机应是原厂制造和装配，包含风机、盘管空气过滤器，外壳、凝结水盘和其附件等。,风机盘管回风口应采取铰式带过虑网回风口，方便清洗过滤网及维修电动机、清洗风扇叶轮。,风机盘管采取标准不带回风箱型号，于施工现场用镀锌钢板制作与回风口长度相同及最少为400mm宽回风箱，并用风管连接至铰式回风百叶。,普通选择尽可能采取标准型号及噪音较低之厂家，客房出风风管长度不少于1.5米及安装内衬减噪玻璃棉以减低设备噪音，如出风风管长度超出2米，可考虑选择带余压风机盘管。,声学顾问对客房之噪声标准为NC30NC32，洲际酒店管理为NC27，现正进行讨论。,38,酒店机电工程排水系统讲义,第38页,第二章 5.风机盘管管道连接及安装标准,5.2 风机盘管风管连接剖面大样图（续）,（图h-7）,39,酒店机电工程排水系统讲义,第39页,第二章 5.风机盘管管道连接及安装标准,5.2 风机盘管风管连接剖面大样图（续）,（图h-8）,40,酒店机电工程排水系统讲义,第40页,第二章 6.水泵技术关键点,6.水泵技术关键点,水泵特征曲线应是负载从最大容量到关闭连续地上升曲线。关闭压头应比设计压头高约百份之二十(20%)。水泵应运行在最高效率点附近，允许在超出设计容量差不多百份之二十五(25%)情况下运行而不超出破坏点，每个泵最大及最少设计叶轮直径差异不能多于10%。,冷冻水及冷却水循环泵等大流量水泵，提议采取卧式泵，方便利日后水泵检修。,每台泵进出水口两端应设有排气阀，排水口和压力表接头。进出口须配有法兰供管道连接。水泵进/出口端应设置软接头，以避震。水泵进/出接管须设置泄空管及阀门，水泵进出管路安装阀门、过滤器、软接头等，配件之间必须设置直通管，方便日后检修。,41,酒店机电工程排水系统讲义,第41页,第二章 6.水泵技术关键点,6.水泵技术关键点（续）,水泵之减振弹簧惯性地台（,如图h-9,）,全部水泵（包含制冷机水泵）须安装在混凝土惯性地台上并配置25 32毫米变形量弹簧上，以达致99%之减振要求。,机电设备必须完全装嵌于固定之混凝土惯性地台上。,普通情况下，惯性地台之长度及阔度须大过所要承托设备之长度及阔度150毫米，另有注明者除外。,惯性地台之重量，通常以其厚度厘定，须最少为要承托设备活动部分之重量2.5 倍或采取150 毫米厚（最少要求）混凝土基底。垂直泵或压缩机可能须要尤其之要求。,惯性地台必须包含一块巳浇铸入一个经焊接钢底框架组合体之混凝土块。框架必须由最少150 毫米厚或与惯性地台一样厚度之焊接槽钢；而且再由巳焊接之12 毫米钢条或角铁于距离中心点150 毫米之处支撑。锚拴之位置必须固定，加入钢螺杆套管可作出小量移动。除此以外亦可将凹处铸入惯性方块，以确保可随即插入锚拴。,42,酒店机电工程排水系统讲义,第42页,第二章 6.水泵技术关键点,如图h-9（惯性地台）,43,酒店机电工程排水系统讲义,第43页,第二章 6.水泵技术关键点,如图h-10（浮动地台）,44,酒店机电工程排水系统讲义,第44页,第二章 7.空调风系统,7.1 厨房排烟系统,厨房内，其排风系统补风量应不少于排风量 8090，以防止因厨房内补风不足令负压过大，影响厨房内抽油烟罩排油烟效率。,厨房内抽油烟罩口吸气速度不应小0.50m/s（西餐）及0.75m/s（中餐），排油烟管内速度不应大于10m/s；厨房排油烟管道应采取不锈钢板制作，并设置清扫口，送风管道采取镀锌钢板制作。,开放式厨房排油烟系统应设置独立新风处理机补充80%90%排油烟风量。并需考虑设置独立开关于开放式厨房内开/停排油烟机，并排油烟机应与补风机连锁。另应考虑设置排风系统，当排油烟罩停顿运作时，应连锁开启排风系统与空调机组同时运行，但仍需确保用餐区域为正压。,45,酒店机电工程排水系统讲义,第45页,第二章 8.水处理系统,8.1 介绍,水处理系统设计应减低管道系统内锈蚀和预防结垢产生。水处理设备设定和水质处理方式须视乎相关系统补水量、该系统工作温度和压力以及整个系统循环水量而订定。相关水质处理设备须确保所处理水系统在运行期间能符合表h-1水质要求,：,46,酒店机电工程排水系统讲义,第46页,第二章 8.水处理系统,8.1 介绍（续）,表h-1,项目 系统,冷冻水系统,冷却水系统,热媒热水系统,采暖水系统,PH 值,8.0 10.0,7.0 8.5,10.5,12.0,8.0,9.0,混浊度(FTU),5 ppm,50 ppm,20 ppm,总铁质增量,1.0 ppm,0.2 ppm,1.0 ppm,总铜质增量,0.2 ppm,1.0 ppm,0.2 ppm,总溶解固体,3000 ppm,3000 ppm,3000 ppm,3000 ppm,亚硝酸盐,600,1200 ppm,细菌总数,10 unit/ml,100,000 unit/m,10 unit/ml,二氧化硅,15 25 ppm,100 ppm,悬浮固体,悬浮固体,磷酸盐余量,30,50 ppm,硫酸盐余量,20,30 ppm,含碱度,300,700 ppm,氯化物,氯化物,总硬度(CaCO3),50 ppm,硅,15,25 ppm,47,酒店机电工程排水系统讲义,第47页,第二章 8.水处理系统,8.2,化学水处理,8.2.1 化学水处理是经过定时向空调循环水系统投放化学药剂，来到达使空调水系统水质满足要求方式。化学水处理系统应依据空调水系统运行时间来确定化学药剂用量，所采取化学药剂应与各系统管道材料相容和具中和性。设计院/顾问企业需提供相关化学药剂用量计算。,8.2.2 化学水处理过程,各系统在完成首次清洗程序和彻底冲洗后，须对系统重灌水马上进行化学处理，以抑制腐蚀及控制细菌数目;,循环水管系统在初投加化学药剂时，锈蚀抑制剂投加量应高于正常操作时所需量，使相关锈蚀抑制剂能与新水管系统内壁互起反应，而在内壁表面形成一层保护膜预防锈蚀；,化学药剂应安排投放在系统回水主管。而投药量应先依据制造厂所推荐，然后再按照水质分析结果再作调整。,48,酒店机电工程排水系统讲义,第48页,第二章 8.水处理系统,8.3,软水处理,8.3.1 热水锅炉及蒸汽锅炉补水应设置软水处理系统。软水处理系统是经过离子置换方式，由软水器中钠正离子（Na+）将水中钙正离子（Ca+），镁正离子（Mg+）等置换出来降低循环水硬度，降低循环水中水垢产生。,8.3.2 每套软水处理系统设备应包含及不限于软水缸、高密度塑料盐缸、高流速分配器、过滤器、压力表、采样阀门、流量计、转换控制阀门等组成；软水处理系统应为原厂组合机组。,49,酒店机电工程排水系统讲义,第49页,第二章 8.水处理系统,8.3,软水处理（续）,8.3.3 软水处理,50,酒店机电工程排水系统讲义,第50页,第二章 8.水处理系统,8.4 电子除垢仪,电子除垢仪在过往工程实例中，表现欠佳。不提议采取。,8.5 水处理系统调试和清洗,在设备进行调试前，须先对相关系统管网用带化学药剂水彻底进行冲洗，以除去管网内之结垢、焊渣、污物、油脂或其它污染杂物。,51,酒店机电工程排水系统讲义,第51页,第二章 9.管材,酒店管材通用标准要求,序号,系统,用途,管材,连接方式,保温材料,保温厚度mm,1,空调系统,空调冷冻供/回水,无缝钢管,焊接或焊接法兰连接,难燃橡塑,50及以下：25mm 65至150：28mm 300以上：32mm,3,空调冷凝水管,热镀锌管,丝套,难燃橡塑,50以下：15mm 50及以上：20mm,4,冷冻机组冷却水管,无缝钢管,焊接或焊接法兰连接,5,冷库冷却水管,热镀锌管,丝套,6,空调,镀锌钢板,玻璃棉,厚度不少于25mm,7,电线管,镀锌管,丝套,8,通风/排烟风管,镀锌钢板,9,蒸汽,动力,系统,蒸汽管,无缝钢管,焊接或焊接法兰连接,玻璃棉,25/50,10,蒸汽凝结水管,铜管 /不锈钢管,焊接或焊接法兰连接/焊接,玻璃棉,25/50,11,锅炉进水管,无缝钢管,焊接或焊接法兰连接,玻璃棉,25/50,12,加药管,UPVC,粘结,13,透气、放空、排水、排污管,无缝钢管,焊接或焊接法兰连接,52,酒店机电工程排水系统讲义,第52页,Q1：,酒店暖通系统运行管理及施工注意事项,。,风管、风口表面平整，无损坏，风口安装位置正确，可调整部件能正常运行。,风管连接、过滤器与风管、风管与设备或调整装置接驳有没有可靠密封，无显著缺点，风管软连接管正确牢靠、自然、无强扭现象。,各类调整阀装置制作和安装正确牢靠、调整灵活、操作方便、防火及排烟阀等关闭严密动作可靠。,空调机组、风机、风机过滤器、风机盘管安装位置正确牢靠，连接严密，设备内结构组装次序正确。,机组内、静压箱内、风管内清洁无积尘与杂物，机组内盘管与设备完整无损伤。,消音器安装位置、方向正确，接口严密。,制冷机组、水泵及水系统管道上阀门、过滤器、各种仪表及检测设备安装位置正确，接驳情况。,风管、部件及管道支吊架形式、位置及间距符合要求要求，风管、部件、管道支吊架油漆办法及颜色与各种标志要符合设计要求。,第二章 10.暖通空调疑问交流,53,酒店机电工程排水系统讲义,第53页,Q2：锅炉系统运行管理及施工注意事项,锅炉除氧器布置高度需确保给水泵不发生汽蚀。因离心式给水泵因为离心力产生较大抽吸力，造成给水泵入口压力降低，入口压力降低后水沸点降低，轻易造成给水泵汽蚀，假如除氧器位置比较高，那么就增加了给水泵入口水静压力，有效预防了给水泵汽蚀。,防爆口及锅炉房之位置必须符合中国或当地相关政府部门之规范要求。,锅炉系统之图纸、设备品牌等资料须上报当地“质量监督管理所”及在施工前必须上报当地特殊设备监督检验研究所（简称锅检所），合格后才能够施工。,锅炉补水箱水温较高，应为不锈钢SUS316或SUS444,Q3：酒店空调系统经常控制点位设置及控制原理，成熟 BA系统。,前面第4章节已介绍；BA系统基本点位表见弱电系统介绍。,Q4：不一样功效区计费处理。,按酒店营运管理企业要求设置水、电、燃气当地计量表，应设置于方便抄表位置，不提议接入BMS,第二章 10.暖通空调疑问交流,54,酒店机电工程排水系统讲义,第54页,第二章 10.暖通空调疑问交流,Q6：暖通设计方法及参数确定；,普通设计院对酒店各功效区设计参数未能满足酒店营运管理企业要求，提议采取酒店营运管理企业之参数要求，对功效区域（如客房、餐厅、会议室、大宴会厅）作设备及管道配合选型，总制冷量/采暖量按设计院标准计算，详细需与酒店营运管理企业商讨。,酒店区域,夏季工况,冬季工况,温度（）,相对湿度,温度（）,相对湿度,客房,2123,65,2024,40,餐厅,2123,65,2023,40,会议室,2123,65,2023,40,宴会厅,2123,65,2023,40,注：以上参数详细须与酒店营运管理企业商讨。,55,酒店机电工程排水系统讲义,第55页,第三章 目录,1.,冷/热水给水系统设计,2.,深度水处理系统,3.软化水处理系统,4.,排水系统,5.,游泳池系统,6.消防系统,7.给排水系统疑问交流,56,酒店机电工程排水系统讲义,第56页,第三章 1.冷/热水给水系统设计,1.1,酒店客房分区供水配置，配水点静压要求：,对超五星级及五星级酒店设有雨淋花洒之客房层，配水点最小静压为0.25Mpa，因实践经验雨淋花洒需要最少静压0.25Mpa可确保效果。如星级酒店未有设置雨淋花洒，则最小静压可为0.2Mpa；,为满足不损坏给水配件要求，最大静水压力提议为0.45Mpa，尽可能不设支管减压，以节约投资及降低漏水隐患。,卫生器具热水出水时间控制在尽可能短范围内，客房层采取主立管回水，接至卫生洁具龙头，尤其是淋浴房之管道走向尽可能缩短。淋浴房采取普通混合龙头，出水时间控制在20s以内。,57,酒店机电工程排水系统讲义,第57页,第三章 1.冷/热水给水系统设计,1.2 给水方式,1.2.1 层高在十二层至十八层酒店，采取变频、气压供水方式，供水管道需分区，普通分成二个供水区，每个分区即可设置独立供水机组，也可采取低区设减压阀方式供水，详细情况应视楼高及当地自来水企业意见而定。,变频气压,供水机组,减压阀,2区,1区,净水箱,原水箱,深度水处理系统,后勤区,接市政管网,58,酒店机电工程排水系统讲义,第58页,第三章 1.冷/热水给水系统设计,1.2 给水方式（续）,1.2.2 十九层以上至100米以下酒店采取低位贮水池（箱）上水泵高位水箱（减压阀）客房供水方式。普通分成三四个区，详细分区情况应视楼高而定。该方案小区管线简单，供水可靠稳定，但水质易二次污染,水箱,减压阀,减压阀,2区,1区,3区,加压泵,变频气压,供水机组,净水箱,原水箱,深度水处理系统,后勤区,接市政管网,59,酒店机电工程排水系统讲义,第59页,第三章 1.冷/热水给水系统设计,1.2 给水方式（续）,1.2.3,100米以上超高层酒店采取低位贮水池（箱）上水泵高位水箱（减压 阀）住户供水方式。普通分四个以上区域进行分区减压供水，详细分区情况应视楼高而定。,净水箱,原水箱,深度水处理系统,接市政管网,水箱,上水泵,4区,减压阀,3区,减压阀,2区,减压阀,1区,减压阀,加压泵,后勤区,水箱,加压泵,减压阀,减压阀,4区,3区,2区,1区,60,酒店机电工程排水系统讲义,第60页,第三章 1.冷/热水给水系统设计,1.2 给水方式（续）,1.2.4 100米以上超高层酒店可采取18层以下各层采取变频供水系统，18层以上各层采取屋顶水箱分区减压供水混合系统。普通分四个以上区域进行分区供水，详细分区情况应视楼高而定。,水箱,上水,泵,1区,3区,减压阀,4区,减压阀,变频气压,供水机组,2区,5区,减压阀,加压泵,后勤区,净水箱,原水箱,深度水处理系统,接市政管网,61,酒店机电工程排水系统讲义,第61页,第三章 1.冷/热水给水系统设计,1.3 客房热水循环系统,62,酒店机电工程排水系统讲义,第62页,第三章 1.冷/热水给水系统设计,1.3 客房热水循环系统（续）,热水供水设计温度为60,。,客房冷水和热水为确保供水压力相等，客房冷/热,水总管从变频给水泵接驳点压力需相同。,客房热水回水采取同程回水。,63,酒店机电工程排水系统讲义,第63页,第三章 2.深度水处理系统,深度水处理系统注意事项,砂缸过滤及活性碳过滤应附带自动反冲洗控制及阀门，可设定冲洗周期及时间。提议缸体可采取当地产产品，控制元件及阀门采取国际品牌/国内生产之设备。,砂过滤器除去原水中悬浮物等杂质；在水质预处理系统中，活性炭过滤器能够吸附前级过滤中无法去除余氯，同时还吸附从前级泄漏过来小分子有机物等污染性物质，对水中异味、胶体及色素、重金属离子等。,64,酒店机电工程排水系统讲义,第64页,第三章 3.软化水处理系统,3.1 软化水处理系统组成,参看第二章（暖通空调）8.3节（软水处理系统）,3.2 设计标准,水硬度水平为：,锅炉 0 ppm,厨房 0 ppm（IHG要求用于洗碗/杯机、咖啡机）,洗衣房/厨房 50 ppm,冷却塔 120 ppm,锅炉补水、洗衣房及厨房需设置就地软化水处理,65,酒店机电工程排水系统讲义,第65页,第三章 4.排水系统,4.1 厨房排水系统,隔油池在厨房附近设置（IHG要求隔油池离厨房不超出20mm）,厨房范围应降板300mm，提供安装排水沟及冷库空间。,66,酒店机电工程排水系统讲义,第66页,第三章 4.排水系统,4.2 卫生间排水系统,客房冲厕水普通采取经深度水处理后之净水，与客房使用同一供水立管，以节约冲厕水供水独立安排立管之投资。如当地有要求需采取中水冲厕，需安排独立供水系统及供水管至客房。,客房污废水，如当地无尤其要求，提议支管分流，主管合流，以节约投资。,污、废水排水管提议采取铸铁管并不锈钢卡箍连接，以减低噪音。,坐便器排水管应预留高于完成面（5mm10mm），采取原厂密封圈安装，防止臭气外溢；坐便器与地面之缝隙提议由精装修分包提供密封胶施工，以统一卫生间密封胶及美观。,浴缸及坐便器之排水管应安装透气支管。,每个地漏及排水点应于楼板下（下一层吊顶内）设置标准存水弯（P型弯头），以确保水封存水量。洗面盆存水弯普通设置于（本层）洗面盆下方。,地漏安装剖面如图 pd-1,67,酒店机电工程排水系统讲义,第67页,第三章 4.排水系统,4.2 卫生间排水系统（续）,图Pd-1,68,酒店机电工程排水系统讲义,第68页,第三章 5.游泳池系统,5.1 游泳池池水循环系统,游泳池池水循环方式有以下三种，即顺流式、逆流式、混合流式。,现时部分酒店需要求对游泳池/水池吸水口及电器装置聘用认可检测企业，检验全部装置是否符合美国家标准准ANSI/APSP-7 之要求进行检测，且国内还未有这类专业认证检测企业，需在国外聘请，费用较大。顺流及混合流带有回水吸口，对客人仍有吸附头发等危险。另，考虑到确保水流均匀分布及水面水平面确保，我部提议优先选择逆流式。,69,酒店机电工程排水系统讲义,第69页,第三章 5.游泳池系统,5.1 游泳池池水循环系统（续）,4.1.1 顺流式,70,酒店机电工程排水系统讲义,第70页,第三章 5.游泳池系统,5.1 游泳池池水循环系统（续）,5.1.2 逆流式,71,酒店机电工程排水系统讲义,第71页,第三章 5.游泳池系统,5.1 游泳池池水循环系统（续）,5.1.3 混合流式,72,酒店机电工程排水系统讲义,第72页,第三章 5.游泳池系统,5.2 泳池水处理系统,我部提议优先考虑半臭氧系统，可尽可能降低泳池中氯含量。,73,酒店机电工程排水系统讲义,第73页,第三章 5.游泳池系统,5.3 室內游泳池區環境特征,室內游泳池與普通建築空間在環境特征上有許多差，故在從事游泳池工程設計時，必須針對其特殊環境特征加以審慎考，防止日後在使用與管上產生必要困擾。有關游泳池特有環境特征明以下：,室內游泳池區有大面積池水水面與空氣接觸，由於池水與環境空氣間溫和溼差，使池水產生蒸發效應而造成泳池區環境濕氣重（图 pd-1），區域內建築物裝修材所以容受到溼氣入侵而受潮。再加上裝修材本體溫假如過低時，溼氣會在裝修材甚至結構體內部凝結成水滴停在建材內部，而加速建材與結構腐蝕（,图pd-2,）。,图Pd-1,74,酒店机电工程排水系统讲义,第74页,第三章 5.游泳池系统,图pd-2,5.3 室內游泳池區環境特征（续）,75,酒店机电工程排水系统讲义,第75页,第三章 5.游泳池系统,5.3 室內游泳池區環境特征（续）,泳池區高濕環境容造成玻璃、牆面、頂棚結霧滴水現象。,為確保池水水質，通常會在池水中加氯消毒，水中自由氯經過消毒過程後產生帶有臭味氯胺（,图,pd-,3,），氯胺極蒸發於空氣中，使空氣品質化，而蒸發氯胺再與裝修材上凝結水滴結合成帶有腐蝕性之氯化物溶液附著於建材設備表面，使建材腐蝕（,图,pd,-4,）。,游泳池區通常為挑高空間，機電設備設置位置必須合化，並應妥善考日後維修需求。,76,酒店机电工程排水系统讲义,第76页,第三章 5.游泳池系统,5.3 室內游泳池區環境特征（续）,图pd-3,77,酒店机电工程排水系统讲义,第77页,第三章 5.游泳池系统,5.3 室內游泳池區環境特征（续）,图pd-4,78,酒店机电工程排水系统讲义,第78页,第三章 5.游泳池系统,5.4 室內游泳池热回收设计,溫水游泳池池水加熱和空調送風需要耗費大能源，其所產生熱能假如能夠做好熱回收節能設計，將可有效低能源消耗，直接減少營運成本。,在供應游泳池營
