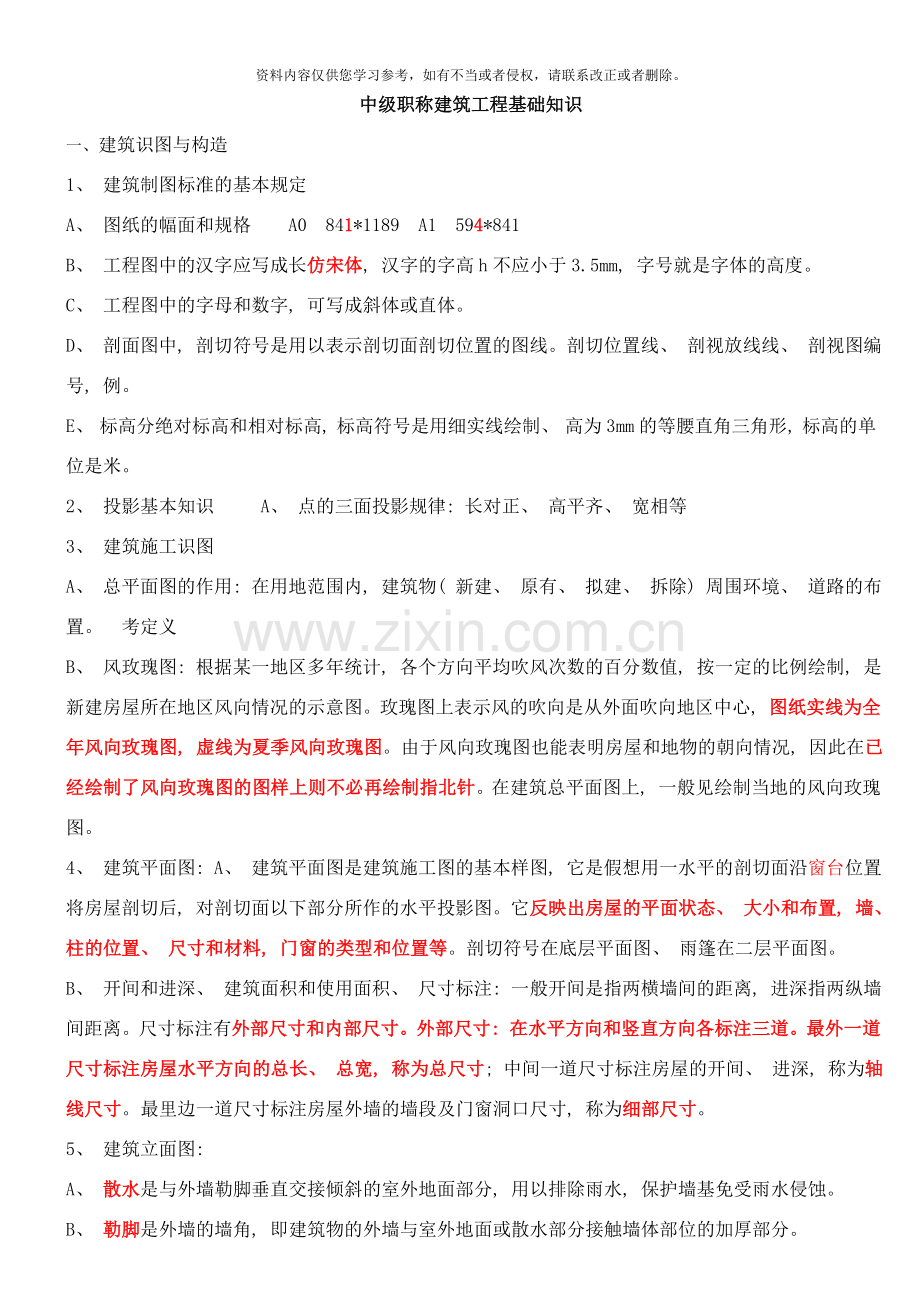

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。中级职称建筑工程基础知识一、 建筑识图与构造1、 建筑制图标准的基本规定A、 图纸的幅面和规格 A0 841*1189 A1 594*841B、 工程图中的汉字应写成长仿宋体, 汉字的字高h不应小于3.5mm, 字号就是字体的高度。C、 工程图中的字母和数字, 可写成斜体或直体。D、 剖面图中, 剖切符号是用以表示剖切面剖切位置的图线。剖切位置线、 剖视放线线、 剖视图编号, 例。E、 标高分绝对标高和相对标高, 标高符号是用细实线绘制、 高为3mm的等腰直角三角形, 标高的单位是米。2、 投影基本知识 A、 点的三面投影规律: 长对正、 高平齐、 宽相等3、 建筑施工识图A、 总平面图的作用: 在用地范围内, 建筑物( 新建、 原有、 拟建、 拆除) 周围环境、 道路的布置。 考定义B、 风玫瑰图: 根据某一地区多年统计, 各个方向平均吹风次数的百分数值, 按一定的比例绘制, 是新建房屋所在地区风向情况的示意图。玫瑰图上表示风的吹向是从外面吹向地区中心, 图纸实线为全年风向玫瑰图, 虚线为夏季风向玫瑰图。由于风向玫瑰图也能表明房屋和地物的朝向情况, 因此在已经绘制了风向玫瑰图的图样上则不必再绘制指北针。在建筑总平面图上, 一般见绘制当地的风向玫瑰图。4、 建筑平面图: A、 建筑平面图是建筑施工图的基本样图, 它是假想用一水平的剖切面沿窗台位置将房屋剖切后, 对剖切面以下部分所作的水平投影图。它反映出房屋的平面状态、 大小和布置, 墙、 柱的位置、 尺寸和材料, 门窗的类型和位置等。剖切符号在底层平面图、 雨篷在二层平面图。B、 开间和进深、 建筑面积和使用面积、 尺寸标注: 一般开间是指两横墙间的距离, 进深指两纵墙间距离。尺寸标注有外部尺寸和内部尺寸。外部尺寸: 在水平方向和竖直方向各标注三道。最外一道尺寸标注房屋水平方向的总长、 总宽, 称为总尺寸; 中间一道尺寸标注房屋的开间、 进深, 称为轴线尺寸。最里边一道尺寸标注房屋外墙的墙段及门窗洞口尺寸, 称为细部尺寸。5、 建筑立面图: A、 散水是与外墙勒脚垂直交接倾斜的室外地面部分, 用以排除雨水, 保护墙基免受雨水侵蚀。B、 勒脚是外墙的墙角, 即建筑物的外墙与室外地面或散水部分接触墙体部位的加厚部分。6、 建筑剖面图: A、 建筑剖面图简称剖面图, 它是假想用一铅垂剖切面将房屋剖切开后移去靠近观察者的部分, 作出剩下部分的投影图。B、 剖面图的内容: 表示室内底层地面、 地沟、 各层楼面、 顶棚, 屋顶( 包括檐口、 女儿墙、 隔热层或保温层、 天窗、 烟囱、 水池等) 、 门、 窗、 楼梯、 阳台、 雨棚、 留洞、 墙裙、 踢脚板、 防潮层、 室外地面、 散水、 排水沟及其它装修等剖切面或能见到的内容。7、 房屋构造A、 构成建筑的基本要素是建筑功能、 建筑技术和建筑形象B、 建筑分类: 按性质分生产性建筑, 即工业建筑、 农业建筑; 非生产性建筑, 即民用建筑 按照建筑的层数分类: 13层为低层住宅, 46层为多层住宅, 79层为中高层住宅, 10层及10层以上为高层住宅。公共建筑按高度分类: 普通建筑: 建筑高度不大于24m的公共建筑和建筑高度大于24m的单层公共建筑。高层建筑: 建筑高度超过24m的公共建筑( 不适用于单层主体建筑高度超过24m的体育馆、 会堂、 剧院等公共建筑以及高层建筑中的人民防空地下室) 。另外, 高层建筑根据其它使用性质、 火灾危险性、 疏散和扑救难度等进行分类, 分为一类高层建筑和二类高层建筑。超高层建筑: 建筑高度大于100m的民用建筑为超高层建筑。构件的耐火极限是指建筑构件按时间-温度标准曲线进行耐火试验, 从受到火的作用时起, 到失去支持能力或完整性被破坏或失去隔火作用时止的这段时间, 用小时表示。构件按照燃烧性能分为三类。不燃烧体, 即用不燃烧材料做成的建筑构件, 如天然石材、 人工石材、 金属材料等。难燃烧体, 即用难燃烧的材料做成的建筑构件, 或用燃烧材料做成而用不燃烧材料做保护层的建筑构件, 如沥青混凝土构件、 木板条抹灰的构件均属难燃烧体。燃烧体, 即用燃烧的材料做成的建筑构件, 如木材等。建筑基本模数的数值规定为100mm, 符号为M, 即1M=100mm。导出模数分为扩大模数和分模数, 扩大模数基数为3M。建筑构件尺寸分为标志尺寸, 构造尺寸, 实际尺寸8、 地基: 系建筑物下面的土层基础: 位于墙柱下部, 是建筑物的地下部分地基有天然地基和人工地基之分基础按埋置深度可分为: 浅基础, 深基础。埋置深度不超过5m者称为浅基础, 大于5m者称为深基础。( 室外地面到基础底面的垂直距离) 按受力性能可分为: 刚性基础和柔性基础按构造形式可分为: 条形基础、 独立基础、 满堂基础和桩基础等中国标准砖的规格为240mm115mm53mm砂浆强度等级以抗压强度划分有M15、 M10、 M7.5、 M5、 M2.5、 M1、 M0.4共7个级别常见的砖墙组砌方式有全顺式( 120墙) , 一顺一丁式, 三顺一丁式或多顺一丁式、 每皮丁顺相间式也叫十字式 梅花丁( 240墙) 9、 防潮层的位置: 低于室内地坪60mm处。10、 钢筋混凝土过梁常见梁高为60mm、 120mm、 180mm、 240mm, 即60mm的整倍数。梁两端支承在墙上的长度不少于240mm, 以保证足够的承压面积。圈梁是沿外墙四周及部分内墙设置在楼板处的连续闭合的梁, 可提高建筑物的空间刚度及整体性, 增加墙体的稳定性。构造柱必须与圈梁及墙体紧密相连, 从而加强建筑物的整体刚度, 提高墙体抗变形的能力构造柱最小截面尺寸为240mm180mm, 竖向钢筋一般用412, 钢筋间距不大于250mm构造柱与墙联结处宜砌成马牙槎, 并应沿墙高每500mm设26拉结筋,每边伸入墙内不少于1m隔墙: 顶部与楼板相接处立砖斜砌填充墙与框架柱之间应有良好的连接, 竖向每隔500mm左右需从两侧框架柱中甩出1000mm长26钢筋伸入砌体锚固。11、 楼板层的组成: 长边比短边大于2 单向板, 长边比短边小于等于2 双向板12、 阳台、 楼梯等（1） 阳台分类: 挑( 凸) 阳台、 凹阳台( 回廊) 和半挑半凹阳台。（2） 按阳台栏杆空透的情况不同有实心栏板、 空心栏杆和部分空透的组合式栏杆( 栏杆: 间距最大110) 。楼梯一般有梯段、 平台、 栏杆扶手三部分组成。梯段的踏步部署一般不宜超过18级, 但也不宜少于3级。( 楼梯段净高不能少于2.2米) 平台净高不能少于2m, 平台宽度梯段宽度且不小于1.2m。楼梯尺度（1） 踏步尺度 2h+b=600630表1.11踏步常见高宽尺寸名 称住 宅幼儿园学校、 办公楼医 院剧院、 会堂踏步高h(mm)150175120150140160120150120150踏步宽b(mm)260300260280280340300350300350成人以踏步高度150mm左右较适宜, 不应高于175mm。踏步宽度以300mm左右为宜, 不应窄于260mm。住宅楼梯宽度不小于1100mm, 商场的不小于1400mm等。梯段长度( L) 则是每一梯段的水平投影长度, 其值为L=b( N1) , 其中b为踏面水投影不宽, N为梯段踏步数。（2） 栏杆扶手高度扶手高度不应小于1050mm, 室外楼梯的栏杆因为临空, 需要加强防护。当临空高度小于24m时, 栏杆高度不应小于1050mm, 当临空高度大于等于24m时, 栏杆高度不应小于1100mm。 坡度为10度23度 自动扶梯 坡度为23度45度 楼梯 坡度为45度以上 爬梯 坡度在10度以下一般做成坡道平屋顶: 平屋顶也有一定的排水坡度, 其排水坡度小于等于10%坡屋顶: 坡屋顶是指屋面坡度较陡的屋顶, 其坡度一般在10%以上。表1.12 屋面防水等级设设防要求项 目屋 面 防 水 等 级级级级级建筑物类别特别重要或对防水有特殊要求的建筑 重要的建筑和高层建筑一般的建筑非永久性的建筑防水层合理使用年限25年 5年设防要求使用年限三道或三道以上防水设防两道防水设防一道防水设防一道防水设防13、 屋顶排水坡度常见的方法有: 材料找坡和结构找坡。14、 划分排水区: 排水区的大小一般按一个落水口负担200屋面面积的雨水考虑, 屋面面积按水平投影面积计算。天沟纵坡的坡度不应小于1%。一般情况下落水口间距不宜超过24m。15、 刚性防水屋面: 是指用细石混凝土做防水层的屋面。防水层采用不低于C20的细石混凝土整体现浇而成, 其厚度不小于40mm,并应配置直径为mm间距为100-200mm的双向钢筋网片, 钢筋网片在分格缝外应断开。16、 门的尺度: 一般民用建筑门的高度不宜小于2100mm。 单扇门的宽度为7001000mm, 双扇门的宽度为12001800mm。17、 变形缝: A、 变形缝可分为伸缩缝、 沉降缝、 防震缝三种 B、 伸缩缝: 基础不断开C、 沉降缝: 屋面至基础断开 D、 防震缝: 宽度最宽18、 工业建筑构造A、 工业厂房的特点: 单层厂房在满足一定建筑模数要求的基础上视工艺需要确定其建筑宽度( 跨度) 、 长度和高度。厂房的跨度一般6m、 9m、 12m、 15m、 21m、 27m、 36m。 板: 现浇板 空心板( 座浆) 一般宽 600 800 高 120屋顶: 平屋顶防水: 柔、 刚 坡屋顶泛水: 大于等于250B、 厂房内部的其中运输设备 ( 1) 单轨悬挂式吊车 小于等于5t( 2) 梁式吊车( 3) 桥式吊车 大于5tC、 柱网尺寸 柱网定义: 单层厂房、 对层厂房中, 承重结构柱子在平面排列时形成的网络称为柱网。D、 采光天窗的形式和布置 ( 多选题) ( 1) 矩形天窗( 2) 锯齿形天窗( 3) 横向下沉式天窗( 4) 平天窗二 建筑材料1、 材料的组成: 材料的组成是指材料的化学组成和物相组成。2、 密度: ( 是最大的) 密度是指材料在绝对密实状态下, 单位体积的质量。3、 表观密度4、 毛体积密度 5、 堆积密度 最小6、 材料的强度: ( 多选) 水泥: 抗压强度和抗折强度 混凝土: 抗压强度或抗弯强度 钢筋: 机械性能( 屈服点、 抗拉强度、 伸长率等。) 7、 弹性与塑性 材料在外力作用下产生变形, 当外力除去后, 能够完全恢复原来形状的性能称为弹性。 材料在外力作用下产生显著变形, 但不断裂破坏, 外力取消后, 还保持变形后的形状的性质称为塑性。8、 亲水性与憎水性 亲水性材料: 憎水性材料9、 吸水性: 材料在水中吸收水分的能力成为材料的吸水性, 常见吸水率表示。10、 吸湿性: 材料在潮湿的空气中吸收水分的性质称为吸湿性。11、 耐水性: 材料抵抗水的破坏作用的能力称为材料的耐水性。结构材料在耐水性用软化系数来表示: 12、 抗渗性: 抗渗性是指材料抵抗压力水或其它液体渗透的性质。13、 根据耐燃性的不同, 可分为以下三大类: 不然材料 难燃材料 燃材料14、 生石灰的熟化: 为了消除过火石灰的危害, 一般将生石灰放在消化池中”陈伏”23周以上才予以使用。陈伏时, 石灰浆表面保持一层水来隔绝空气, 防止碳化。15、 石灰的特性: 可塑性和保水性好; 硬化缓慢, 硬化后强度低; 硬化时体积收缩大; 耐水性差。16、 石膏的主要成分: 石膏胶凝材料是一种以硫酸钙为主要成分的气硬性凝胶材料17、 建筑石膏的性质: 凝结硬化块; 硬化时体积膨胀; 硬化后空隙率大、 表观密度和强度较低; 绝热性良好; 防火性能良好; 有一定的调温调湿作用; 耐水性、 抗冻性差; 加工性和装饰性好。18、 水玻璃的组成: 碱金属氧化物和二氧化硅所组成。Na2SiO319、 通用水泥 通用水泥包括硅酸盐水泥( P、 P) 、 普通硅酸盐水泥( PO) 、 矿渣硅酸盐水泥( PSA、 PSB) 、 火山灰质硅酸盐水泥( PP) 、 粉煤灰硅酸盐水泥( PF) 、 复合硅酸盐水泥( PC) 。 硅酸盐水泥的强度等级分为42.5、 42.5R、 52.5、 52.5R、 62.5、 62.5R六个等级。 硅酸盐水泥的体积安定性检验必须合格, 氧化镁或氧化钙含量合格。 普通硅酸盐水泥代号PO20、 水泥瓶中的选择与质量评价: 袋装以200t为一批抽样, 散装的以500t为一批抽样。硅酸盐水泥初凝不得早于45min, 终凝不得迟于390min; 普通硅酸盐水泥、 粉煤灰硅酸盐水泥、 复合硅酸盐水泥, 初凝的早于45min, 终凝不得迟于10h。21、 水泥: 根据经验, 水泥的强度等级宜为混凝土强度等级的1.31.7倍。22、 细骨料: A、 细骨料的种类及其特性: 砂按产源分为天然砂、 人工砂两类。天然砂包括河沙、 湖砂、 淡化海砂和山砂。类砂宜用于配制强度等级大于C60的混凝土, 类砂宜用于配制强度等级C30C60, 类砂宜用于配制强度等级小于C30的混凝土、 建筑砂浆。B、 细骨料的技术要求: 含泥量、 石粉含量C、 碱骨料反应: 碱骨料反应是指水泥、 外加剂等混凝土组成物及环境中的碱与骨料中碱活性矿物在潮湿环境下缓慢发生并导致混凝土开裂破坏的膨胀反应。D、 粗骨料: 粒径在4.7590mm之间的骨料称为粗骨料, 23、 混凝土粗骨料的最大粒径不得超过截面最小尺寸的1/4, 且不得大于钢筋最小净距的3/4; 对于混凝土实心板, 骨料最大粒径不宜超过板厚的1/3, 且不得超过40mm。24、 水: 混凝土拌和及养护用水应不影响混凝土的凝结硬化。25、 减水剂: 往混凝土中渗入减水剂, 混凝土拌合物的流动性将显著提高。26、 早强剂: 早强剂是指能加速混凝土早期强度发展的外加剂。27、 缓凝剂: 缓凝剂是指能延缓混凝土凝结时间, 而不显著影响混凝土后期强度的外加剂。有机缓凝剂包括木质素磺酸盐、 羟基羧基及其盐、 碳水化合物、 多元醇及其衍生物等; 无机缓凝剂包括硼砂、 氯化锌、 碳酸锌、 硫酸铁( 铜、 锌、 镉等) 、 磷酸盐等。28、 泵送剂: 泵送剂指能改进混凝土拌合物泵送性能的外加剂。29、 混凝土的性能: 混凝土的性能包括两个部分: 一是混凝土硬化之前的性能, 即和易性; 二是混凝土硬化之后的性能, 包括强度、 变形性能和耐久性等。30、 和易性的概念: 和易性指混凝土拌合物易于施工操作( 拌和、 运输、 浇筑、 振捣) , 不发生分层、 离析、 泌水等现象, 以获得质量均匀、 密实的混凝土的性能。包括流动性、 黏聚性和保水性三个方面的含义。A、 流动性是指混凝土拌合物在自重或施工机械振捣的作用下, 能产生流动, 并均匀密实地充满模板的性能。B、 黏聚性是指混凝土拌合物内部各组分间具有一定的黏聚力, 在运输的浇筑过程中不致产生分层离析现象的性能。C、 保水性是指混凝土拌合物具有保持内部水分不流失, 不致产生严重泌水现象的性能。31、 砂浆流动性( 稠度) : 流动性是指砂浆的自重或外力作用下是否易于流动的性能。其大小用沉入量( 或稠度值, mm) 表示, 即砂浆稠度测定仪的圆锥体沉入砂浆深度的毫米数。32、 混凝土拌合物要产生流动必须克服其内部的阻力, 拌合物内的阻力主要来自两个方面: 一是骨料间的摩擦阻力, 二是水泥浆的黏聚力。水泥浆黏聚力大小主要取决于水灰比。33、 混凝土拌合物的凝结时间: 混凝土的水灰比、 环境温度和外加剂的性能等均对混凝土的凝结快慢产生很大影响。水灰比增大, 水泥水化产物间的间距增大, 水化产物粘连及填充颗粒间隙的时间延长, 凝结时间越长。环境温度升高, 水泥水化和水分蒸发加快, 凝结时间缩短。34、 混凝土的立方体抗压标准强度与强度等级: 标准尺寸为150mm150mm150mm的立方体试件, 在标准养护条件下( 202) , 相对湿度为95%以上的标准养护室, 养护到28d龄期。34、 混凝土轴心抗压强度( ) ( 见书33页) 35、 养护温度及湿度的影响: 混凝土早期养护温度过高( 40摄氏度以上) , 因水泥水化产物来不及扩散而使混凝土后期强度反而降低。当温度在0摄氏度以下时, 水泥水化反应停止, 混凝土强度停止发展。36、 龄期与强度的关系: 在正常养护条件下, 混凝土强度随龄期的增长而增大, 最初714d发展较快, 28d后强度发展趋于平缓, 因此混凝土以28d龄期的强度作为质量评定依据。37、 混凝土自然养护: 包括洒水养护和喷涂薄膜养护两种。 38、 温度变形: 大致积混凝土施工时, 采取一些措施来减小混凝土内外温差25, 以防止混凝土温度裂缝, 当前常见的方法有以下几种: A、 采用低热水泥( 如矿渣水泥、 粉煤灰水泥、 大坝水泥等) 和尽量减少水泥用量, 以减少水泥水化热。B、 在混凝土拌合物中渗入缓凝剂、 减水剂和参合料, 降低水泥水化速度, 使水泥水化热不致于在早期过分集中放出C、 在混凝土中预埋冷却水管, 从管子的一端注入冷水, 冷水流经埋在混凝土内部的管道后, 从另一端排出, 将混凝土内部的水化热带出。D、 在建筑结构安全许可的条件下, 将大致积化整为零施工, 减轻约束和扩大散热面积。等等39、 在长期荷载作用下的变形: 混凝土在长期荷载作用下会发生徐变。所谓徐变是指混凝土在长期恒荷载作用下, 随着时间的延长, 沿作用力的方向发生变形, 即随时间而发展的变形。40、 混凝土的抗渗性: 提高混凝土抗渗性的关键是提高混凝土的密实度或改变混凝土孔隙特征。41、 混凝土的抗冻性: 混凝土的抗冻性用抗冻等级来表示, 分为F50、 F100其中数字表示混凝土能承受的最大冻融循环次数。42、 混凝土外加剂的分类( 考点) 主要功能可分为四类: A、 改进混凝土拌合物流变性能的外加剂, 包括各种减水剂和泵送剂等。B、 调节混凝土凝结时间、 硬化性能的外加剂, 包括缓凝剂、 促凝剂、 速凝剂等。C、 改进混凝土耐久性的外加剂, 包括引气剂、 防水剂、 阻锈迹和矿物外加剂等。D、 改进混凝土其它性能外加剂, 包括膨胀剂、 防冻剂、 着色剂等。43、 水灰比: 混凝土单位体积中所用水的质量和水泥的质量比被称为水灰比。44、 骨料的种类及级配: 砂子、 石子在混凝土中起骨架作用, 因此统称骨料。砂石由石材的品种、 颗粒级配、 含泥量、 坚固性、 有害物质等指标来表示其质量。45、 混凝土配合比实际的步骤: 设计应分为三个步骤a配合比的设计计算 b试配 c配合比的调整与确定。46、 砂浆强度等级及密度: 砂浆强度等级是以边长为7.07cm的立方体试块( 1-3) , 按标准条件在( 202) 温度、 相对湿度为90%以上的条件下养护至28d的抗压强度值确定。47、 砂浆和易性的流动性、 保水性: A、 流动性: 流动性是指影响砂浆流动性的因素。 B、 保水性: 保水性是指砂浆保持水分的能力。48、 配合比适配、 调整与确定: 适配时采用工程中实际使用的材料, 砂浆适配时应采用机械搅拌。搅拌时间, 应自投料结束起算起, 对水泥砂浆和水泥混合砂浆, 不得少于120s; 对掺用粉煤灰和外加剂的砂浆, 不得少于180s。49、 钢材的力学性能: 钢材的力学性能主要包括抗拉性能、 冲击韧性、 耐疲劳性等, 工艺性能包括冷弯性和可焊性。50、 普通钢: ( P含量0.045%, S含量0.050%) 高级优质钢( P含量0.035%, S含量0.030%) 碳素钢: 低碳钢( C含量0.25%) ; 中碳钢( C含量0.25%0.60%) ; 高碳钢( C含量0.60%) 。51、 牌号表示方法: 碳素结构钢按屈服点的数值( MPa) 分为5个牌号( 即Q195、 Q215、 Q235、 Q255和Q275) 。如”Q235A.F”, 表示屈服点为质量等的235Mpa的级A级沸腾钢。52、 钢材的选用: 一般非焊接的钢结构可选用A级钢。 焊接钢结构, 静载作用时应选用B级钢。53、 钢筋混凝土用钢材的种类: HRB 热轧带肋钢筋 HRBF 细晶粒热轧带肋钢筋 RRB 余热处理带肋钢筋HPB 热轧光圆钢筋 HRB400E 强度等级是400的具有较高抗震性能的热轧带肋钢筋54、 钢筋的试验及抽样方法: 每批不大于60t, 每批取一组试样。低碳钢热轧圆盘条取样时任选两盘, 去掉端头500mm, 截取一个拉件; 两个弯件( 两个弯件分别在两盘上取) 为一组。55、 沥青的分类及分类方法: 沥青按照产源可分为地沥青( 包括天然沥青、 石油沥青) 和焦油沥青( 包括煤沥青、 页岩沥青) 。56、 石油沥青的技术性质: 塑性: 塑性指石油沥青在外力作用下产生变形而不破坏, 除去外力后, 任能保持变形后的形状的性质。温度敏感性: 温度敏感性以软化点指标表示。大气稳定性: 石油沥青的大气稳定性以加热蒸发损失百分率和加热前后针入度比来评定。57、 石油沥青的技术标准及选用: 技术标准: 在同一品种石油沥青材料中, 牌号愈小, 沥青愈硬; 牌号愈大, 沥青愈软, 同时随着牌号增加, 沥青的黏性减小( 针入度增加) , 塑性增加( 延度增大) , 而温度敏感性增大( 软化点降低) 。58、 改性沥青的分类: P3959、 沥青的使用期间, 在罐或贮油池中贮存的温度不得低于30而且不高于130。60、 常见吸声材料: 常见的建筑吸声材料分为无机材料、 木质材料、 多孔材料。61、 外墙面砖按外墙面砖质地可分为陶底和瓷底两种。62、 建筑玻璃的特性与应用( 见书第42页) 63、 建筑石材的特性与应用( 见书第42页) 三 建筑力学1、 静力学基本概念: 所谓刚体, 就是在力的作用下, 其内部任意两点之间的距离不变, 即形状和大小保持不变的物体。2、 静力学基本公理: 公理一 两个力的大小相等方向相反, 而且作用在同一条直线上。 公理二 在已知力系上加上或减去任意一个平衡力系, 并不改变原力系对刚体的作用效应, 即新力系与原力系的作用效应相同。 公理四 两物体间相互作用的力, 总是大小相等、 方向相反, 沿同一作用线, 分别作用在这两个物体上。3、 受力分析与受力图: 画受力图的步骤如下: ( 计算) （1） 根据求解问题的需要确定合适的研究对象。（2） 取出分离体并画出全部的主动力。（3） 正确画出物体所受的约束反力。4、 力对点之矩: 一般规定: 力使物体绕矩心逆时针方向转动时, 力矩为正, 反之为负。 力矩的单位是牛顿米( Nm) 或千牛顿米( kNm) 。 力矩的性质: 力对点之矩, 不但取决于力的大小, 还与矩心位置有关。 力对某点之矩, 不因该力的作用点延其作用线移动而改变, 说明力是滑移矢量。 力的大小等于零或其作用线经过矩心时, 力矩等于零。5、 力偶与力具有不同的性质: ( 1) 力偶不能简化为一个力, 不能用一个力等效替代, 因而力偶不能与一个力平衡, 力偶只能与力偶或力矩平衡。 ( 2) 力偶对其作用平面内任一点的矩恒等于力偶矩, 与矩心位置无关。 推论1: 保持力偶的大小和转向不变, 力偶可在其作用面内任意一点转动, 而不会改变它对物体的效应, 即力偶的作用效果与她在平面内的位置无关。6、 拉( 压) 构件: ( 1) 受力特点, 外力或外力合力的作用线与杆件的轴线重合。 ( 2) 变形特点, 沿杆件轴线方向的纵向伸长或缩短, 以及沿横截面方向的横向变细或变粗。7、 受扭构件: 扭矩的概念: 为杆件扭转变形过程中所产生, 因此形象地称之为扭矩。8、 受弯构件的受力与变形特征为: 外力( 包括力偶) 垂直于杆件的轴线; 构件的任意两横截面绕垂直于杆轴线的轴作用相对转动。 9、 载荷的分类: ( 见书第55页) 10、 几点说明: ( 1) 计算内力时按支座反力的实际方向确定其正负号, 与坐标系相一致 ( 2) 计算弯曲内力值, 选用截面左侧还是右侧计算应以计算简便为原则 ( 3) 集中力作用处, 左、 右两侧的剪力不同, 弯矩相同, 且左右侧的剪力差的绝对值等于集中力的数值。( 4) 集中力偶作用处, 左右两侧面上的剪力相同, 弯矩不同, 且左右侧的弯矩差值的绝对值等于集中力偶矩的数值。11、 轴力、 剪力、 弯矩内力图绘制12、 几何不变体系的组成规则: ( 了解) ( 见书第52页) ( 1) 三刚片规则( 公理) : ( 2) 两钢片规则 ( 3) 二元体规则13、 零杆确定: 内力为零14、 静力结构: 内力定义: 轴力为横截面上应力沿轴切线方向投影的代数和剪力为横截面上应力沿轴法线方向投影的代数和; 弯矩为横截面上应力对轴心力矩的代数和。15、 三铰拱是一种静定的拱式结构, 大大跨度结构上用料比梁省, 因而在桥梁和屋盖中广泛应用。16、 超静定次数的确定: 由于超静定结构具有多余约束, 而多余约束的个数即是超静定的次数。经过将超静定结构逐渐去除多余约束, 使之与相近的静定结构相比, 比静定结构多几个约束即为几次超静定结构。几点注意: a 一个无铰闭合框有三个多余约束, 其超静定次数等于三。 b 在支座解除一个约束, 用一个相应的约束反力来代替。四 工程测量4.1.1.1水准测量原理。水准测量时利用水准仪建立一条水平视线, 借助水准尺来测定地面两点间的高差, 从而由已知点高程及测得的高差求出待测点的高程。4.1.1.2水准测量使用的仪器为水准仪, 按仪器精度分, 有DS05、 DS1、 DS3三种型号的仪器。D、 S分别为”大地测量”和”水准仪”汉语拼音的第一个字母; 数字05、 1、 3表示该仪器的精度。如DS3型水准仪, 表示该型号仪器进行水准测量每千米往、 返测高差精度可达3mm。DC3型水准仪是土木工程测量中常见的仪器, 它主要由望远镜、 水准器和基座三部分构成。4.1.1.3( 1) 水准测量方法。用水准测量方法测定的高程控制点称为水准点( 记为BM) 。国家水准点分为四个等级, 即一, 二, 三, 四等水准点。( 2) 变动仪高法是指在每一测站上测出两点高差后, 改变仪器高度再测一次高差, 两次高差之差不超过容许值。( 3) 双面尺法是指在每一测站上, 仪器高度不变, 分别测出两点的黑面尺高差和红面尺高差。( 4) 成果检核【考点】测站检核能检查每一测站的观测数据是否存在错误, 但有些误差, 例如, 在转站时转点的位置被移动, 测站检查核实不出来的。( 5) 从一已知高程的水准点出发, 沿环形路线进行水准测量, 最后测回到起始水准点, 这种形式称为闭合水准路线。4.1.1.5水准测量误差【考点】。产生水准测量误差的原因主要有三方面, 即仪器误差、 观测误差和外界条件的影响。( 1) 仪器误差主要是指仪器校正后的残余误差和水准尺误差。在测量中, 使前、 后距离相等, 在高差计算中就可消除该项误差的影响。( 2) 观测误差。观测误差主要有水准管气泡居中误差、 读书误差、 视差影响和水准尺倾斜误差等。（3） 读数误差是观测者在水准尺上估读毫米数的误差, 与人眼分辨能力、 望远镜放大率以及视线长度有关。( 4) 外界条件: 仪器下沉; 尺垫下沉。4.1.2.1( 1) 水平角测量原理。水平角是指地面上一点到两个目标点的方向线垂直投影到水平面上的夹角, 或者是过两条方向线的竖直面所夹的两面角。( 2) 竖直角测量原理。竖直角是指在同一竖直面内, 某一方向线与水平线的夹角。测量上又称为倾斜角或竖角, 用表示。竖直有仰角和俯角之分。夹角在水平线之上为”正”, 称为仰角。”D”和”J”为”大地测量”和”经纬仪”的汉语拼音第一个字母。4.1.2.2( 1) 在进行角度测量时, 应将经纬仪安置在测站( 角顶上) , 然后再进行观测。经纬仪的使用包括对中、 整平、 瞄准、 读数四个步骤。( 2) 整平的目的是使仪器竖轴处在铅垂位置, 水平度盘处在水平位置。操作步骤为: 首先转动照准部, 使水准管与任意两个角螺旋连线平行。双手相向转动这两个角螺旋使气泡居中; 再将照准部旋转90度, 调整第三个角螺旋使气泡居中。按上述方法重复操作, 直到仪器旋至任意位置气泡均居中为止。注意气泡移动方向应与左手大拇指移动方向一致。( 3) 经纬仪竖盘包括竖直盘、 竖直指标水准管和竖盘指标水准管微动螺旋。4.1.2.4角度测量误差及注意事项。( 1) 仪器误差【考点】。仪器误差包括仪器校正之后的残余误差及仪器加工不完善引起的误差, 如视准抽误差、 横轴误差、 竖轴误差、 度盘偏心误差等。( 2) 观测误差。观测误差有对中误差、 目标偏心误差、 照准误差、 读数误差等。测量时由人眼经过望远镜瞄准目标产生的误差称为照准误差。( 3) 钢尺量距是利用具有标准长度的钢尺直接量测两点间的距离。普通钢尺是钢制带尺, 尺宽10-15mm, 长度有20m、 30m和50m等多种。4.1.4.1全站仪的概念。电子全站仪是一种能够同时进行角度( 水平角、 竖直角) 测量和距离( 斜距、 平距、 高差) 测量, 由机械、 光学、 电子元件组合而成的测量仪器。4.2测量误差的基本知识( 1) 系统误差。系统误差是指在相同的观测条件下对某量作一系列的观测, 其数值和符号均相同, 或按一定规律变化的误差。只要采取恰当的方法就能够将系统误差的影响予以消除。( 2) 偶然误差。偶然误差指在相同的观测条件下对某量作一系列的观测, 其数值和符号均不固定, 或看上去没有一定规律的误差。偶然误差总是不可避免地存在于观测值中。4.3.2导线测量。导线测量时将一系列测点依相邻次序连成折线形式, 并测定各折边的边长和转折角, 再很据起始数据推算各测点平面位置的技术与方法。( 1) 导线布设的形式。a, 附和导线; b, 闭合导线。c, 支导线。4.3.4( 1) 比例尺是表示图上距离与实地距离之比, 因此也叫缩尺。大比例尺地形图是各项工程规划、 设计和施工的重要地形资料。( 2) 地形图在工程建设中的应用。a, 绘制地形断面图。b, 确定地面汇水范围。c, 平整场地。4.4民用建筑施工测量。施工测量的基本任务是施工放样( 也称设测) 。( 1) 准备阶段; 需要进行平整场地, 将图上建筑物的位置测设到地面上。( 2) 施工阶段: 开挖基槽、 砌筑基础和墙身等, 要标定轴线和标高; 建筑物构建安装与机械设备安装时, 作轴线定位和安装高程测量; 为检查沉降情况, 在施工及运营中, 要进行变形观测。运营阶段: 在运营中为便于管理、 维修、 扩建等, 要进行竣工测量。4.4.2.1施工控制网分为平面控制网和高程控制网两种。施工平面控制网能够布设成三角网、 导线网、 建筑方格网和建筑基线四种形式。4.4.4高层民用建筑物施工中的轴线竖向投测和偏差控制。投测方法。( 1) 经纬仪竖向投测法, 这是当高层建筑施工中向上投测轴线、 控制竖向偏差的最常方法。( 2) 铅直线法。中级职称建筑工程专业知识与专业实务1 地基基础1、 土的组成包括土的固体颗粒、 土的矿物成分、 土中的水、 土中的空气。土的粒径级配直接影响土的性质。2、 土中各个颗粒组的相对含量( 即各粒组占土粒总量的百分数) , 称为土的颗粒级配。颗粒级配曲线陡, 表示粒径大小相差不多, 土颗粒比较均匀, 级配不良; 曲线缓, 表示粒径大小相差悬殊, 土颗粒不均匀, 级配良好。土的饱和度: 土中孔隙水的体积与孔隙总体积之比=100, 沙土: 根据饱和度分为三种状态: 50, 稍湿; 50%80%, 饱和。黏性土的物理性质包括临界含水量、 塑性指标和液性指数、 灵敏度和触变性。( 反应黏性土软、 硬指标用表示) 3、 影响土的压实性的因素包括土质情况、 含水量、 压实功率、 分层厚度等。1.1.4土的压缩性。土的压缩知识由于孔隙体积减小的结果。土体在压力作用下, 其压缩量随时间增长的过程, 称为土的固结。静载荷试验: 它是当前检验桩基( 含复合基底、 天然基底) 承受力的各种方法中应用最广的一种。地基变形特征: 高压缩性黏土地基上的框架结构相邻柱基的沉降量不得超过0.003倍相邻柱基的中心距离。1.2.2 岩石分类, 岩石按成因可分为火成岩, 沉积岩的变质岩;按风化程度不同, 可分为全风化、 强风化、 弱风化、 和微风化1.3.1地基与基础的设计原则, P原则( 承载力验算基础底面的压力小于地基的承载力特征值) , 安全: 效应抗力。( 1) 地基基础设计基本规定: 所有建筑物的地基计算均应满足承载力计算的有关规定。甲级、 乙级建筑物均应按地基变形设计。（2） 相关规定: 按地基承载力确定基础底面积及埋深或按单桩承载力确定桩数时, 传于基础或承台底面上的荷载效应应按正常使用极限状态下荷载效应的标准组合。相应的抗力应采用地基承载力特征值或单桩承载力特征值。结构重要性系数取值不应小于1.01.3.3工程地质勘查阶段( 1) 工程地质勘查方法或手段, 包括工程地质测绘、 工程地质勘查、 实验室试验或现场原位测试、 长期观测( 或监测) 等。( 2) 工程地质勘探包括工程地球物理勘探、 钻探和坑探工程等内容。1.5地基处理与抗震( 1) 常见地基处理方法和适用范围换填垫层法适用于浅层软弱地基及不均匀地基处理。强夯法适用于处理碎石土、 沙土、 低饱和度的粉土与黏性土、 湿陷性黄土、 杂填土和素填土等地基。水泥土搅拌法分为深层搅拌法简称湿法和粉体喷搅法简称干法。水泥土搅拌法适用于处理正常固结的淤泥与淤泥质土。石灰桩法适用于处理饱和黏性土、 淤泥、 淤泥质土、 杂填土和素填土等地基。1.5.2地基抗震, 地震时饱和沙土地基会发生液化现象1.6.1.1常见基坑开挖与支护方法( 1) 遵循”开槽支撑, 先撑后挖, 分层开挖, 严禁超挖”的原则。 ( 2) 浅基坑的开挖当用人工挖土, 基坑挖好后不能立即进行下道工序时, 应预留15-30
