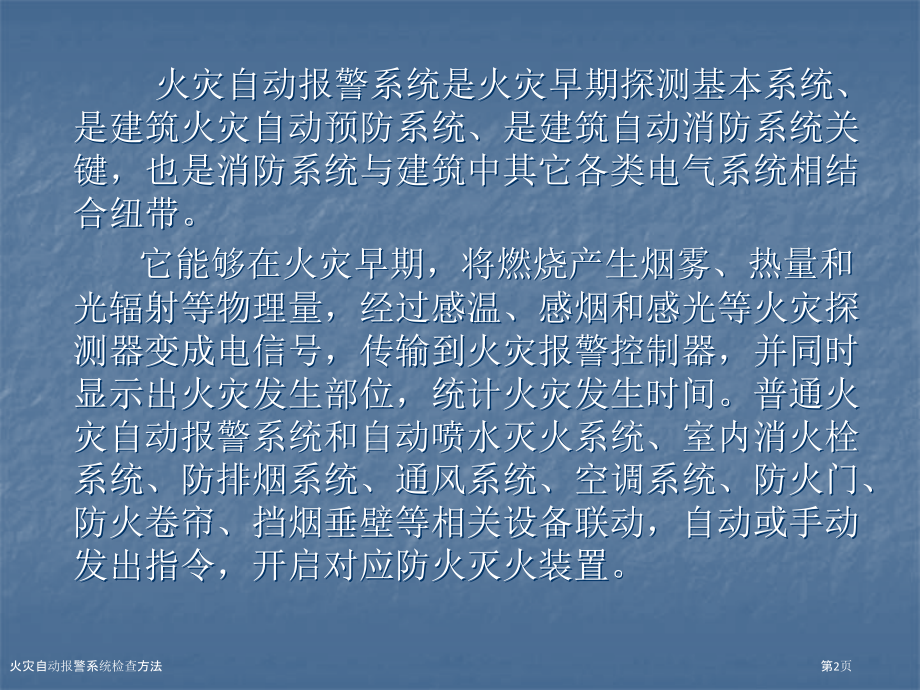

2、击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,火灾自动报警系统检验方法,李 杨,火灾自动报警系统检查方法,第1页,火灾自动报警系统是火灾早期探测基本系统、是建筑火灾自动预防系统、是建筑自动消防系统关键,也是消防系统与建筑中其它各类电气系统相结合纽带。,它能够在火灾早期,将燃烧产生烟雾、热量和光辐射等物理量,经过感温、感烟和感光等火灾探测器变成电信号,传输到火灾报警控制器,并同时显示出火灾发生部位,统计火灾发生时间。普通火灾自动报警系统和自动喷水灭火系统、室内消火栓系统、防排烟系统、通风系统、空调系统、防火门、防火卷帘、挡烟垂壁等相关设备联动,自动或手动发出指令,开启对应防火灭

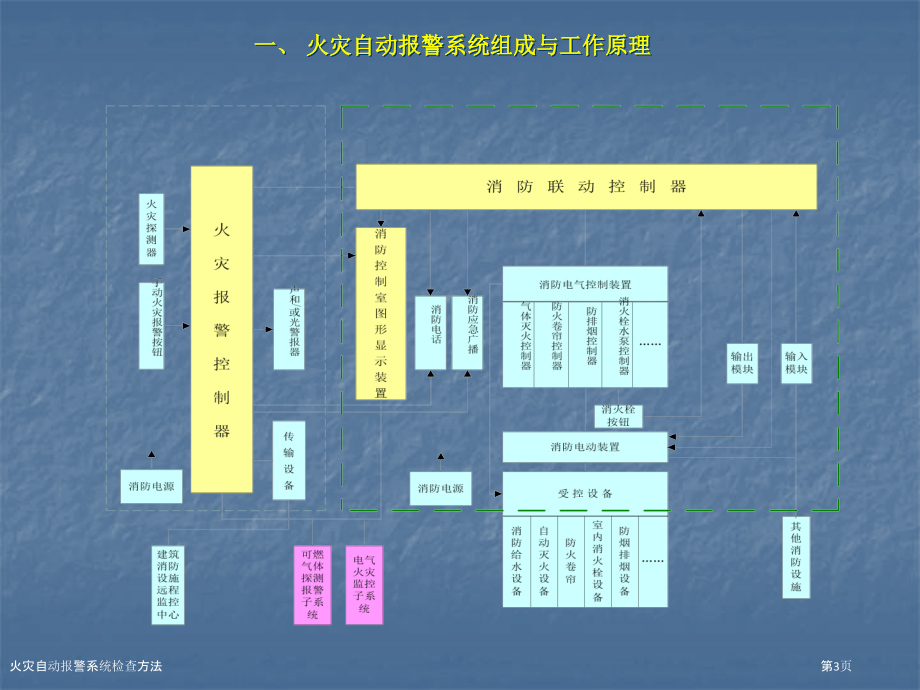

3、火装置。,火灾自动报警系统检查方法,第2页,一、火灾自动报警系统组成与工作原理,火灾自动报警系统检查方法,第3页,火灾自动报警系统检查方法,第4页,火灾自动报警系统检查方法,第5页,(一)触发器件:,火灾自动报警系统检查方法,第6页,指在火灾自动报警系统中,自动或手动产生火灾报警信号器件称为触发器件,主要包含火灾探测器和手动报警按钮。火灾探测器是能对火灾参数(如烟、温、光、火焰辐射、气体浓度等)响应,并自动产生火灾报警信号器件,按照响应火灾参数不一样,火灾探测器分成感温火灾探测器、感烟火灾探测器、感光火灾探测器、可燃气体探测器和复合火灾探测器五种基本类型。不一样类型火灾探测器适合用于不一样类型
4、火灾和不一样场所。手动火灾报警按钮是手动方式产生火灾报警信号、开启火灾自动报警系统器件,也是火灾自动报警系统中不可缺乏组成部分之一。,火灾自动报警系统检查方法,第7页,(二)火灾报警控制装置:,火灾自动报警系统检查方法,第8页,火灾报警控制装置是指在火灾自动报警系统中,用以接收、显示和传递火灾报警信号,并能发出控制信号和含有其它辅助功效控制指示设备称为火灾报警装置。火灾报警控制器就是其中最基本一个。火灾报警控制器担负着为火灾探测器提供稳定工作电源;监视探测器及系统本身工作状态;接收、转换、处理火灾探测器输出报警信号;进行声光报警;指示报警详细部位及时间;同时执行对应辅助控制等任务。是火灾报警系
5、统中关键组成部分。,火灾自动报警系统检查方法,第9页,1火灾报警控制器按其用途不一样,可分为区域火灾报警控制器、集中火灾报警控制器和 通用灾报警控制器三种基本类型。近年来,伴随火灾探测报警技术发展和模拟量、总线制、智能化火灾探测报警系统逐步应用,在许多场所,火灾报警控制器已不再分为区域、集中和通用三种类型,而统称为火灾报警控制器。2火灾报警控制器按其信号处理方式可分为,有阈值火灾报警器和无阈值模拟量火灾报警控制器。3火灾报警控制器按其系统连结方式,可分为多线式火灾报警控制器和总线式火灾报警控制器。,火灾自动报警系统检查方法,第10页,(三)火灾警报装置:,在火灾自动报警系统中,用以发出区分于环
6、境声、光火灾警报信号装置称为火灾警报装置,火灾警报器是一个最基本火灾警报装置,通常与火灾报警控制器组合在一起,它以声、光音响方式向报警区域发出火灾警报信号,以警示人们采取安全疏散、灭火救灾办法。,火灾自动报警系统检查方法,第11页,(四)消防联动控制设备:在火灾自动报警系统中,当接收到来自触发器件火灾报警信号后,能自动或手动开启相关消防设备并显示其状态设备,称为消防控制设备。主要包含火灾报警控制器,自动灭火系统控制装置,室内消火栓系统控制装置,防烟排烟系统及空调通风系统控制装置,常开防火门、防火卷帘控制装置,电梯回降控制装置,以及火灾应急广播、火灾警报装置、消防通信设备、火灾应急照明与疏散指示
7、标志控制装置等十类控制装置中部分或全部。消防控制设备普通设置在消防控制中心,方便于实施集中统一控制,也有消防控制设备设置在被控消防设备所在现场(如消防电梯控制按钮),但其动作信号则必须返回消防控制室,实施集中与分散相结合控制方式。,火灾自动报警系统检查方法,第12页,(五)电源:火灾自动报警系统属于消防用电设备,其主电源应该采取消防电源,备用电源采取蓄电池。系统电源除为火灾报警控制器供电外,还为与系统相关消防控制设备等供电。,火灾自动报警系统检查方法,第13页,在设计火灾探测报警系统时,普通都要将其保护对象整个范围划分为若干个分区,称为报警区域;并将每个报警区域再划分为若干个单元,称为探测区域
8、二、火灾报警区域和探测区域划分,火灾自动报警系统检查方法,第14页,1、火灾报警区域划分,在火灾探测报警系统工程设计中,只有按照保护对象保护等级、耐火等级,合理正确地划分报警区域,才能在火灾早期及早地发觉火灾发生部位,准确引导人员疏散,尽快扑灭火灾,预防火灾蔓延。因为建筑用途及设计不一样,报警区域划分时有按,防火分区划分,比较合理,有则需按,楼层划分,。所以在实际工程中,既可将一个防火分区划分为一个报警区域;也可将同层几个防火分区划分为一个报警区域,,但不得将同一防火分区划分在两个不一样报警区域,。,火灾自动报警系统检查方法,第15页,2、火灾探测区域划分,为了快速而准确地探测出被保护区内
9、火灾发生部位,需将保护区按次序划分成若干个探测区域。,火灾探测区域是将报警区域按探测火灾部位划分单元,,也是火灾探测器探测部位编号基本单元。每一个火灾探测区域对应在火灾报警控制器(或楼层显示盘)上显示一个物理位置号。,火灾自动报警系统检查方法,第16页,伴随电子技术快速发展和计算机软件技术在当代消防技术中大量应用,火灾探测报警系统结构形式越来越灵活、多样,极难准确划分几个固定系统形式,而且火灾自动报警技术发展趋向是智能化系统,各种系统可组合成任何形式火灾自动报警网络结构形式。实际工程中为了便于系统设计和管理,将火灾探测报警系统划分为三种基本形式,即,区域报警系统、集中报警系统和控制中心报警系统
10、三、,火灾探测报警系统形式选择和设置要求,火灾自动报警系统检查方法,第17页,区域报警系统,是由区域火灾报警控制器和火灾探测器等组成,或由火灾报警控制器和火灾探测器等组成,功效简单火灾自动报警系统。其保护对象普通是规模较小,对联动控制功效要求简单或没有联动功效场所。,集中报警系统,是由集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成,或由火灾报警控制器、区域显示器和火灾探测器等组成,功效较复杂火灾自动报警系统。其保护对象普通规模较大,联动控制功效要求较复杂。,控制中心报警系统,是由消防控制室消防控制设备、集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成,或由消防控制室消防
11、控制设备、火灾报警控制器、区域显示器和火灾探测器等组成,功效复杂火灾自动报警系统。其保护对象普通规模大,联动控制功效要求复杂。,火灾自动报警系统检查方法,第18页,火灾自动报警系统检查方法,第19页,火灾自动报警系统检查方法,第20页,火灾自动报警系统检查方法,第21页,系统形式选择:,区域报警系统宜用于保护等级为二级建筑。,集中报警系统宜用于保护等级为一级、二级建筑。,控制中心报警系统宜用于保护等级为特级、一级建筑。,在详细工程设计中,对某一特定建筑,终究应该采取何种形式系统,要依据建筑详细情况,如工程建设规模、使用性质、报警区域划分以及消防管理组织体制等原因,合理确定。,火灾自动报警系统检
12、查方法,第22页,四、要求设置火灾报警系统场所,建规,火灾自动报警系统检查方法,第23页,高规,火灾自动报警系统检查方法,第24页,高规,人民防空工程设计防火规范,火灾自动报警系统检查方法,第25页,汽车库、修车库、停车场设计防火规范,火灾自动报警系统检查方法,第26页,(一)火灾探测器功效,火灾探侧器是火灾自动报警系统“感觉器官”,是及时探测和传输与火灾相关物理和化学现象探测装置;它作用是监视探侧器保护范围内有没有火灾发生。,五、火灾探测器,火灾自动报警系统检查方法,第27页,(二),火灾探测器组成,由敏感元件、电路、国定部件和外壳组成,其中,敏感元件是探测器关键,不一样类型探测器利用不一样
13、敏感元件响应不一样火灾参数,并把这些火灾参数转换为电信号。,火灾自动报警系统检查方法,第28页,(三)分类,火灾探测器,感光探测器,感温探测器,感烟探测器,可燃气体探测器,离子感烟探测器,光电感烟探测器,激光感烟探测器,遮光型,型线,型点,散射型,半导体型,膜盒型,易熔金属,双金属型,差温,定温,差温,定温,差定温,管型,电缆型,半导体型,红外光辐射型,紫外光辐射型,催化型,半导体型,火灾自动报警系统检查方法,第29页,几个火灾探测器外形,紫外火焰,探测器,电子差定温,感温探测器,光电感烟,探测器,线形红外光束,感烟探测器,火灾自动报警系统检查方法,第30页,(四)、火灾探测器选择,1、早期火
14、灾特点,2、房间高度,3、环境条件,4、各类探测器适用场所,在,火灾自动报警系统设计规范,中有明确要求,火灾自动报警系统检查方法,第31页,火灾自动报警系统检查方法,第32页,(五)火灾探测器安装,感烟探测器、感温探测器安装间距,应依据探测器保护面积A和保护半径R确定,火灾自动报警系统检查方法,第33页,其它关于感烟探测器、感温探测器设置安装相关要求在,火灾自动报警系统设计规范,8.1.5-14中进行了明确。,线型火灾探测器设置在,火灾自动报警系统设计规范 8.2中进行了明确。,火灾自动报警系统检查方法,第34页,六、手动火灾报警按钮,每个防火分区应最少设置一个手动火灾报警按钮。从一个防火分区
15、内任何位置到最邻近一个手动火灾报警按钮距离,不应大于30m。手动火灾报警按钮宜设置在公共活动场所出入口处。,手动火灾报警按钮应设置在显著和便于操作部位。当安装在墙上时,其底边距地高度宜为1.31.5m,且应有显著标志。,火灾自动报警系统检查方法,第35页,七、火灾显示盘,火灾显示盘应设置在楼梯口附近或走道内显著部位。应采取壁挂安装,其底边距地高度宜为1.31.5m。,火灾自动报警系统检查方法,第36页,八、火灾应急广播,民用建筑内扬声器应设置在走道和大厅等公共场所,每个扬声器额定功率不应小于3W,,扬声器数量应能确保从一个防火分区内任何部位到最近一个扬声器步行距离小于25m,走道内最终一个扬声
16、器距走道末端距离不应大于12.5m。,在环境噪声大于60dB场所设置扬声器,在其播放范围内最远点播放声压级应高于背景噪声15dB。,火灾自动报警系统检查方法,第37页,九、电源,火灾自动报警系统应设有,主电源,和,直流备用电源,。,火灾自动报警系统,主电源应采取消防电源,,,直流备用电源宜采取火灾报警控制器专用蓄电池或集中设置蓄电池,。当直流备用电源采取消防系统集中设置蓄电池时,火灾报警控制器应采取单独供电回路,并应确保在消防系统处于最大负载状态下不影响报警控制器正常工作。,火灾自动报警系统中CRT显示器、消防通信设备等电源,宜由,UPS装置供电,。,火灾自动报警系统主电源保护开关不应采取,漏
17、电保护开关,。,火灾自动报警系统检查方法,第38页,十、消防控制室及其功效,消防控制室是火灾自动报警系统控制和信息中心,也是火灾时灭火作战指挥和信息中心,含有十分主要地位和作用。(一)消防控制室设置,应符合,火灾自动报警系统设计规范6.2,建规 11.4.35,高规9.4.5、人防规8.4.3和汽车库规9.0.9要求。,火灾自动报警系统检查方法,第39页,建规,11.4.3 设有火灾自动报警系统和自动灭火系统或设有火灾自动报警系统和机械防(排)烟设施建筑,应设置消防控制室。,11.4.4,消防控制室设置,应符合以下要求:,1 单独建造消防控制室,其耐火等级不应低于二级;,2 附设在建筑物内消防
18、控制室,宜设置在建筑物内首层靠外墙部位,亦可设置在建筑物地下一层,但应按本规范第7.2.5 条要求(采取耐火极限不低于2.00h 隔墙和1.50h 楼板与其它部位隔开)与其它部位隔开,并应设置直通室外安全出口;,3 禁止与消防控制室无关电气线路和管路穿过;,4 不应设置在电磁场干扰较强及其它可能影响消防控制设备工作设备用房附近。,11.4.5 火灾自动报警系统设计,应符合现行国家标准火灾自动报警系统设计规范GB50116相关要求。,火灾自动报警系统检查方法,第40页,高规,9.4.5 设有火灾自动报警系统和自动灭火系统或设有火灾自动报警系统和机械防烟、排烟设施高层建筑,应按现行国家标准火灾自动
19、报警系统设计规范要求设置消防控制室。,人防规范,8.4.3 火灾自动报警系统和火灾应急广播设计应按现行国家标准火灾自动报警系统设计规范要求执行。,汽车库规范,9.0.9 设有火灾自动报警系统和自动灭火系统汽车库、修车库应设置消防控制室,消防控制室宜独立设置,也可与其它控制室、值班室组合设置。,火灾自动报警系统检查方法,第41页,火灾自动报警系统设计规范,火灾自动报警系统检查方法,第42页,(二)设备组成,消防控制设备应由以下部分或全部设备组成:,1.火灾报警控制器;,2.自动灭火系统控制装置;,3.室内消火栓系统控制装置;,4.排烟系统及空调通风系统控制装置;,5.常开防火门、防火卷帘控制装置
20、火灾自动报警系统检查方法,第43页,6.电梯回降控制装置;,7.火灾应急广播;,8.火灾警报装置;,9.消防通信设备;,10.火灾应急照明与疏散指示标志。,火灾自动报警系统检查方法,第44页,(三)联动控制功效,1、消防控制设备对室内消火栓系统应有控制消防水泵启、停;显示消防水泵工作、故障状态;显示启泵按钮位置控制、显示功效。,2、消防控制设备对自动喷水和水喷雾灭火系统应有控制系统启、停;显示消防水泵工作、故障状态;显示水流指示器、报警阀、安全信号阀工作状态控制、显示功效。,火灾自动报警系统检查方法,第45页,3、消防控制设备对管网气体灭火系统应有显示系统手动、自开工作状态;在报警、喷射各
21、阶段,控制室应有对应声、光警报信号,并能手动切除声响信号;在延时阶段,应自动关闭防火门、窗,停顿通风空调系统,关闭相关部位防火阀;显示气体灭火系统防护区报警、喷放及防火门(帘)、通风空调等设备状态控制、显示功效。,火灾自动报警系统检查方法,第46页,4、消防控制设备对泡沫灭火系统应有控制泡沫泵及消防水泵启、停;显示系统工作状态控制、显示功效。,5、消防控制设备对干粉灭火系统应有控制系统启、停;显示系统工作状态控制、显示功效。,6、消防控制设备对常开防火门应有在门任一侧火灾探测器报警后,防火门应自动关闭;防火门关闭信号应送到消防控制室控制、显示功效。,火灾自动报警系统检查方法,第47页,7、消防
22、控制设备对防火卷帘应有疏散通道上防火卷帘两侧,应设置火灾探测器及其警报装置,且两侧应设置手动控制按钮;疏散通道上防火卷帘,感烟探测器动作后,卷帘下降至距地(楼)面1.8m,感温探测器动作后,卷帘下降到底;用作防火分隔防火卷帘,火灾探测器动作后,卷帘下降到底;感烟、感温火灾探测器报警信号及防火卷帘关闭信号应送至消防控制室控制、显示功效。,火灾自动报警系统检查方法,第48页,8、火灾报警后,消防控制设备对防烟、排烟设施应有停顿相关部位空调送风,关闭电动防火阀,并接收其反馈信号;开启相关部位防烟和排烟风机、排烟阀等,并接收其反馈信号;控制挡烟垂壁等防烟设施控制、显示功效。,火灾自动报警系统检查方法,
23、第49页,十一、火灾自动报警系统检验,在消防检验常见问题。比如:不全天开通自动报警系统;私自关闭系统;系统出现问题不维修;火灾探测器不清洗、更换;不实施年度法定测试;管理系统人员没有持证上岗、值班人员脱岗等等。,火灾自动报警系统检查方法,第50页,案例,1设备原因:(A未安装火灾自动报警系统 1985.4.19哈尔滨天鹅饭店特大火灾;B未开通使用:1994.12.16绍兴王朝大酒),2人为原因:(A:人员不会用.4.6山东德州漂亮华大酒 店大火.B:无人值班.1999.12.26长春夏威夷大酒店大火),火灾自动报警系统检查方法,第51页,(一)外观检验,1、检验系统主电源、备用电源、自动切换装
24、置等安装位置及施工质量。火灾自动报警系统主电源应有显著标志,主电源保护开关不应采取漏电保护开关,控制器主电源引入线,,应直接与消防电源连接,禁止使用电源插头。,火灾自动报警系统检查方法,第52页,2、检验系统接地和系统布线。检验系统是否实施工作接地、保护接地,检验系统工作接地形式、接地电阻、系统布管材质、布线选型、管线敷设方式及其防火保护是否符合设计和施工质量要求。,3、检验火灾探测器类别、型号、适用场所、安装高度、保护半径、保护面积和安装间距,手动火灾报警按钮、火灾警报装置和消防专用电话设置位置、数量,扩音机容量,以及扬声器设置位置、功率、数量是否符合设计和施工质量要求。,火灾自动报警系统检
25、查方法,第53页,4、检验火灾报警控制器、消防联动控制设备(包含灭火系统控制装置,电动防火门、防火卷帘控制装置,通风空调、防烟排烟及电动防火阀等消防控制装置,火灾应急广播及警报装置、消防通讯、消防电源、电梯控制装置,切断非消防电源控制装置,可燃气体关断阀电动控制装置等)安装位置、型号、数量、类别、功效及安装质量。火灾报警控制器和联动控制设备各种旋钮、按键、开关、插座、插件等外型和结构应完好、文字符号和标志应清楚。,火灾自动报警系统检查方法,第54页,5、检验消防控制室位置、安全出口、应急照明以及通风管道、电气线路和管路设置等是否符合设计要求。,火灾自动报警系统检查方法,第55页,(二),火灾探
26、测器功效检验,1、感烟探测器,当被监视区域烟参数到达报警条件时,点型感烟火灾探测器应输出火灾报警信号,红色报警确认灯应点亮,并保持至被复位。,用加烟器向点型感烟火灾探测器施加烟气,观察与之相连火灾报警控制器是否能发出声、光火灾报警信号,并指示报警部位。,火灾报警控制器发出火灾报警信号后,观察点型感烟火灾探测器红色报警确认灯是否点亮,并与非报警状态有显著区分。,将点型感烟火灾探测器探测室内烟气排出,观察探测器报警确认灯能否保持。,复位火灾报警控制器,观察探测器报警确认灯是否恢复至正常监视状态。,火灾自动报警系统检查方法,第56页,如对已经安装投入使用或准备投入使用点型感烟火灾探测器进行现场性能检
27、测时,应切断与其连接火灾报警控制器控制输出功效,确保不会使受其控制现场消防设备误动作,造成财产损失。,在加烟过程中应该慢慢加入,不宜一次大量加入造成点型感烟火灾探测器污染。,火警状态时复位火灾报警控制器,应该确认点型感烟火灾探测器中烟排除洁净。,火灾自动报警系统检查方法,第57页,2、感温探测器,当被监视区域温度参数到达报警条件时,点型感温火灾探测器应输出火灾报警信号,红色报警确认灯应点亮,并保持至被复位。,用热风机向点型感温火灾探测器感温元件加热,观察与之相连火灾报警控制器是否能发出声、光火灾报警信号,并指示报警部位。,火灾报警控制器发出火灾报警信号后,停顿加热,观察点型感温火灾探测器红色报
28、警确认灯是否点亮,并与非报警状态有显著区分。,待点型感温火灾探测器周围温度降低后,观察探测器报警确认灯能否保持。,复位火灾报警控制器,观察探测器报警确认灯是否恢复至正常监视状态。,火灾自动报警系统检查方法,第58页,火灾自动报警系统检查方法,第59页,3、点型红外、紫外火灾探测器,火灾自动报警系统检查方法,第60页,当被监视区域发生火灾并产生火焰,到达报警条件时,点型红外火焰探测器应在30s内输出火灾报警信号,红色报警确认灯应点亮,并保持至被复位。,将火焰光源(如打火机、蜡烛,火苗4cm左右)置于距离探测器正前方1m处,静止或抖动,观察火灾报警控制器是否发出声、光火灾报警信号和正确指示报警部位
29、注:也可利用生产厂商提供现场测试光源按其技术要求进行检验。,火灾报警控制器发出火灾报警信号后,观察点型红外火焰探测器红色报警确认灯是否点亮,及与非报警状态是否有显著区分。,撤消火焰光源,观察探测器报警确认灯是否保持。,复位火灾报警控制器,观察点型红外火焰探测器报警确认灯是否恢复至正常监视状态。,火灾自动报警系统检查方法,第61页,当被监视区域发生火灾并产生火焰,到达报警条件时,点型紫外火焰探测器应输出火灾报警信号,红色报警确认灯应点亮,并保持至被复位。,试验同红外。,火灾自动报警系统检查方法,第62页,4、线型光束感烟火灾探测器 对射式、反射式,火灾自动报警系统检查方法,第63页,当被监视
30、区域烟参数到达报警条件时,线型光束感烟火灾探测器应输出火灾报警信号,红色报警确认灯应点亮,并保持至被复位。,线型光束感烟火灾探测器响应阈值应大于1.0dB,小于10dB。,(滤光片、秒表),将减光值为0.9dB滤光片置于线型光束感烟火灾探测器光路中并尽可能靠近接收器,同时开始用秒表计时30s,观察火灾报警控制器是否发出火灾报警信号。如30s内,火灾报警控制器接收到来自线型光束感烟火灾探测器报警信号,说明线型光束感烟火灾探测器响应阈值小于1.0dB,则判不合格并结束试验。,如30s后未发出火灾报警信号,继续以下试验,。,火灾自动报警系统检查方法,第64页,将减光值为10.0dB滤光片置于线型光束
31、感烟火灾探测器光路中并尽可能靠近接收器,同时开始用秒表计时30s,观察火灾报警控制器是否能发出声、光火灾报警信号。如30s未发出火灾报警信号,说明线型光束感烟火灾探测器响应阈值大于10dB,则判不合格。如30s内发出火灾报警信号,观察线型光束感烟火灾探测器红色报警确认灯是否点亮,并与非报警状态有显著区分。,火灾自动报警系统检查方法,第65页,5、点型感烟感温复合火灾探测器 点型红外紫外复合火灾探测器,火灾自动报警系统检查方法,第66页,6、手动火灾报警按钮,火灾自动报警系统检查方法,第67页,按下手动火灾报警按钮开启零件,应输出火灾报警信号,红色报警确认灯应点亮,并保持至被复位。,以按碎(下)
32、或打坏方式触发手动火灾报警按钮开启零件,观察与之相连火灾报警控制器是否能发出声、光火灾报警信号,并指示报警部位。,火灾报警控制器发出火灾报警信号后,观察手动火灾报警按钮红色报警确认灯是否点亮,并与非报警状态有显著区分。,观察手动火灾报警按钮报警确认灯能否保持。,更换或者复位手动火灾报警按钮开启零件,然后复位火灾报警控制器,观察手动火灾报警按钮报警确认灯是否恢复至正常监视状态。,火灾自动报警系统检查方法,第68页,检验中应注意问题,对投入使用手动火灾报警按钮进行现场性能检测时,应切断与其连接火灾报警控制器控制输出功效,确保不会使受其控制现场消防设备误动作,造成财产损失。,以按碎或打坏方式触发手动
33、火灾报警按钮开启零件时,注意手不要被划伤。,火警状态时复位火灾报警控制器,应该确认手动火灾报警按钮开启零件已经更换或者复位。,火灾自动报警系统检查方法,第69页,7、可燃气体探测器,火灾自动报警系统检查方法,第70页,燃气体探测器在被监视区域内可燃气体浓度到达报警设定值时,应能发出报警信号。,释放被探测气体,看响应。,火灾自动报警系统检查方法,第71页,8、火灾监控探测器,当被监视区域发生漏电或温度过高,到达报警条件时,火灾监控探测器应输出火灾报警信号,红色报警确认灯应点亮,并保持至被复位。,将被保护电路“0”线和接地线瞬间短接,或用热吹风机加热火灾监控探测器,火灾监控探测器应输出火灾报警信号
34、红色报警确认灯应点亮,并保持至被复位。,火灾自动报警系统检查方法,第72页,(三)火灾报警控制器功效检验,1、自检功效检验。,按下自检功效键,观察控制器面板上全部指示灯(器)、显示器点亮情况以及音响器件声响情况。,当系统出现故障时,应发出与火灾报警信号有显著区分声、光故障信号,声故障信号应能手动消除并有消音指示,当有新故障报警信号时,声故障信号应能再次开启,光故障信号在故障排除之前应能保持;故障期间,非故障回路正常工作不受影响。被隔离部件、设备应有隔离状态光指示,并能查寻或显示被隔离部件、设备部位。,执行自检功效时,火灾报警控制器、联动控制设备应断其外接设备,时钟亦不应停顿计时,。,2、火灾
35、报警功效检验。,操作手动火灾报警按钮开启零件使其动作,同时用秒表开始计时,观察火灾报警控制器在10s内是否发出声、光火灾报警信号。如发出火灾报警信号,观察火警指示灯是否点亮、能否指示火警部位、以及统计火警时间等情况。,火灾自动报警系统检查方法,第73页,3、故障报警功效检验。,复位火灾报警控制器,使其处于正常监视状态后,拆下一只探测器或手动火灾报警按钮,同时用秒表开始计时。观察火灾报警控制器在100s内是否发出,4、火警优先报警功效检验。,在故障情况下,给感烟探测器吹烟,应发出火灾报警信号,观察火警指示灯是否点亮、能否指示火警部位、以及统计火警时间等情况。,5、消音、复位功效检验。,在故障报警
36、和火警报警状态下,按下“消音”键,故障或火警声信号应能手动消除,再有故障或火警信号输入时,应能再开启;故障或火警光信号应保持至故障排除或火警信号减除后,到按下“复位”键,火灾报警控制器恢复正常监视状态为止。,火灾自动报警系统检查方法,第74页,6、主备电源自动转换功效检验。,切断火灾报警控制器主电源,备用电源应自动投入,然后恢复主电源,备用电源应自动切断,观察电源切换时指示灯改变情况,主、备电源工作状态应有指示。主、备电源自动转换装置,应进行3次转换试验,每次试验均应正常。,控制器主电源应有显著永久性标志,并,应直接与消防电源连接,禁止使用电源插头,。控制器与其外接备用电源之间应直接连接。,检
37、验中应注意问题,对火灾报警控制器进行现场性能检测时,应切断其控制输出功效,确保不会使受其控制现场消防设备误动作,造成财产损失。,火灾自动报警系统检查方法,第75页,(四)消防联动控制设备功效检验,火灾自动报警系统检查方法,第76页,1、应有基本功效,。(1),联动控制功效,。消防联动控制设备应能直接或间接控制其连接各类消防设备,消防联动控制设备发出开启信号后,应有光指示(包含点亮开启总指示灯),指示开启设备名称和部位,统计开启时间和开启设备总数;确认控制设备动作后,应答指示灯应点亮。消防联动控制设备应能接收来自火灾报警控制器相关火灾报警信号,显示报警区域,发出火灾报警声、光信号。(2),故障报
38、警功效,。(3),自检功效,。(4),电源转换功效,火灾自动报警系统检查方法,第77页,2、检验方法,经过火灾报警触发器件使火灾报警控制器发出火灾报警信号,观察消防联动控制设备发出火灾报警声、光信号情况。,分别在自动和手开工作方式下,使消防联动控制设备发出开启信号,观察控制设备状态、负载开启情况以及联动总指示灯点亮情况;检验指示开启设备名称和部位情况;控制设备动作后,检验应答指示灯(或联动总指示灯)点亮情况;检验统计设备开启时间情况。,火灾自动报警系统检查方法,第78页,将消防联动控制设备复位,使其处于正常监视状态。将与其相连某个负载断开,观察控制设备故障声、光信号、故障部位和类型区分情况。并
39、统计从负载断开到发出故障声、光信号时间间隔是否在,100s,内。,手动消除故障声信号,再将另外某个负载断开,观察故障声信号能否再次开启。,在故障没有被排除前,查看故障信息和故障光信号保持情况。,火灾自动报警系统检查方法,第79页,手动操作消防联动控制设备自检机构,观察并统计控制器面板上全部指示灯(器)、显示器点亮情况以及音响器件声响情况。,在自检期间,如相关设备动作,则判不合格,。,切断消防联动控制设备主电源,使其由备用电源供电,再恢复主电源供电,查看其电源转换功效和电源工作状态指示情况。,火灾自动报警系统检查方法,第80页,(四)火灾警报装置功效检验,1、火灾显示盘,火灾自动报警系统检查方法
40、第81页,经过火灾报警触发器件使火灾报警控制器发出火灾报警信号,观察火灾显示盘声、光报警信号及部位指示情况。观察声、光报警信号能否保持至火灾报警控制器复位。,火灾自动报警系统检查方法,第82页,2、火灾声和/或光警报器,火灾自动报警系统检查方法,第83页,火灾声和/或光警报器声信号在其正前方3m水平处声压级(A计权)应在75dB115dB范围内;光信号在1lx500lx环境光线下,10m处应清楚可见。,使其发出火灾声和/或光警报信号,在其正前方3m水平处用,声级计,(A计权)测量其声压级,在10m处观察其光信号。,检验器具,1.声级计:测量范围为0dB120dB(A计权)。,2.照度计:测量
41、范围为0lx500lx。,火灾自动报警系统检查方法,第84页,(四)火灾应急广播系统功效检验,1、在消防控制室选层用话筒播音,检验播音区域是否正确、音质是否清楚。,2、自动控制方式下,模拟火灾报警,查对按设定控制程序自动开启火灾应急广播区域,检验音响效果。,3、公共广播扩音机处于关闭和播放状态下,能在消防控制室自动和手动将火灾疏散层扬声器和公共广播扩音机强制切换到火灾应急广播。,火灾自动报警系统检查方法,第85页,(五)消防电梯功效检验,消防电梯检验应进行人工控制和自动控制功效检验,其控制功效、信号均应正常。,1、触发首层消防电梯迫降按钮,检验消防电梯能否下降至首层,并发出反馈信号,此时其它楼
42、层按钮不能呼叫消防电梯,只能在轿厢内控制。,2、模拟火灾报警,检验消防控制设备能否手动和自动控制电梯回落首层,并接收反馈信号。,3、轿厢内专用电话应能与消防控制室或电梯机房通话。,4、观察从首层到顶层运行时间是否超出60s。,5、查看消防电梯井底排水设施。,火灾自动报警系统检查方法,第86页,火灾自动报警系统设计中常见错误解析,误点一:火灾自动报警系统设置场所,火灾自动报警系统设置场所应依据建筑设计防火规范、高层民用建筑防火规范及一些专业设计规范(如洁净厂房设计规范等)来确定。火灾自动报警系统设计规范只是要求了火灾自动报警系统保护对象等级以及依据对应保护对象等级确定火灾,探测器,设置部位。不能
