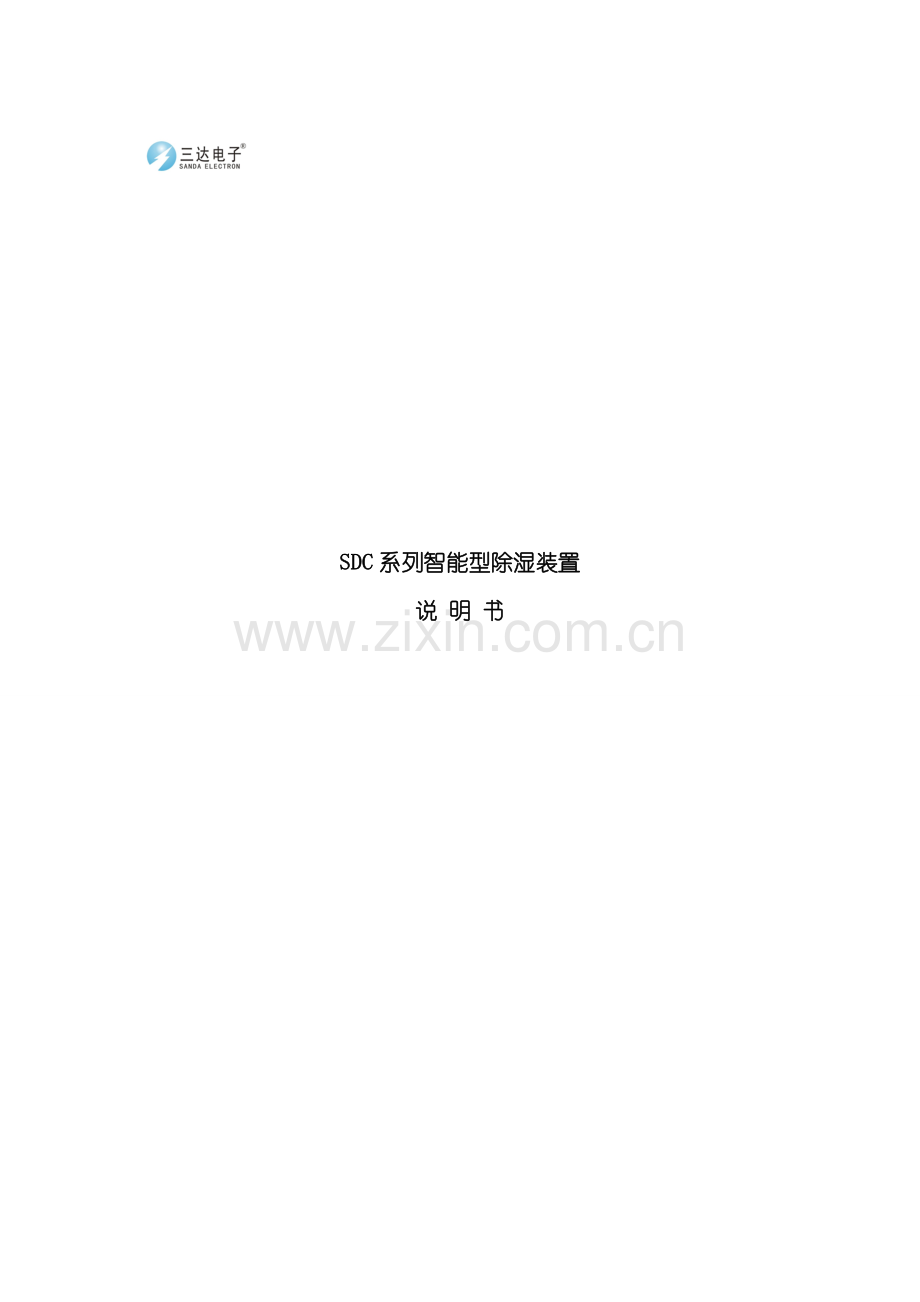

SDC系列智能型除湿装置
说 明 书

一、 产品简介
SDC-8000智能型除湿装置是采用半导体制冷除湿方式, 主动将密闭空间的潮湿空气在风扇的作用下吸入除湿风道, 空气中的水汽经过半导体制冷机构后冷凝成水, 再经过导水管排出柜体, 能够达到很好的除湿效果。经过减低空气中含水量, 使相对湿度和绝对湿度同时下降, 几乎不提高温度, 不产生温差带来的负面影响, 从根本上杜绝或减少了事故的发生, 也不会因高温而加速柜内器件及柜体的老化。智能型除湿装置把被动防止凝露方式,改为主动引导凝露, 有效的防止柜内设备老化、 绝缘强度降低、 二次端子击穿、 材料霉变及钢结构件锈蚀等安全隐患, 保证电网安全运行。
设备内部发生凝露引起爬电、 闪络事故, 一般发生在以下几种情况: 一是地区湿度高, 天气温度变化大, 开关柜底部湿润, 有的电缆沟甚至有积水; 二是有的开关柜在地下室, 湿度高, 柜体内温度特别是接近地面的温度低于环境温度; 三是有的设备处于暂时停运状态, 电气柜内小环境温度就比四周环境温度低, 在其表面就极易形成结露, 在这种情况下, 一旦送电投运, 事故就随之发生。 为保证电网系统的安全运行, 电气设备的长寿命、 安全有效使用, 电力系统对柜内防潮、 防凝露提出了更高要求。

二、 应用范围
1、 GIS控制柜、 高低压开关柜、 环网柜、 户外端子箱、 机械控制柜、 箱式变电站、 干式变电站等电气设备;
2、 集成电路, 硅晶体, 液晶器件, 陶瓷器件、 阻容元件, 有源器件, 接插件, SMD器件, CPU, 计算机板卡防潮储存;
3、 物理化学仪器、 实验材料、 绝缘材料的防潮管理, 化学品、 药品、 食品、 纤维、 生物制剂的防潮储存。

三、 产品特点
1、 体积小、 重量轻、 安装方便快捷;
2、 自动运行与手动除湿功能切换、 温度启动值和除湿启动值可调;
3、 除湿风道主动引凝、 排出气体加热降湿, 有效达到了对电气柜密闭空间防潮除湿的综合治理;
4、 湿度、 温度传感器24小时实时采样, 超出设定启动值自动引凝;
5、 湿度、 温度设置具有记忆功能, 不会因为停开机而消失;
6、 故障显示功能, 可快速查找故障点保证正常运行;
7、 采用专用防潮元件, 外壳采用304不锈钢( 铝合金材质) 结构, 保证在潮湿环境下正常工作;
8、 屏蔽隔离技术的运用, 符合GB / T17626- 的3级标准, 保证能够在强电磁场下工作;
9、 除湿引凝管路, 可把引凝后的水排出柜外, 同时也可采用储液袋柜外收集。
10、 型号带”T”的具有加热功能, 当检测到箱体环境温度低时, 除湿装置内部的风机和PTC加热器启动工作。
11、 型号带”W”的具有无线远程控制功能, 可远程控制、 调节运行参数以及故障上报功能, 无线传输的距离 米( 空旷条件下测试) 。
12、 型号带S的具有RS485通讯功能, 通讯地址可调; 可远程控制、 调节运行参数以及故障上报功能。

四、 型号及功能
型号
SDC-8030
SDC-8040
SDC-8060
除湿功率
30W
40W
60W
其它功能
型号后面带T表示带低温加热功能(需外接加热器);
型号后面带W表示带无线控制功能;
型号后面带S表示带RS485通讯功能。

五、 功能特点
1、 温湿度监测及显示功能, 除湿/低温阈值可设置;
2、 迅速降低开关柜内湿度, 水份直接排出柜外;
3、 低温输出接点: 一路无源接点输出;
4、 除湿工作控制方式: 手动/自动;
5、 通讯功能与除湿故障报警功能。

六、 技术参数
数据名称
技术参数
数据名称
技术参数
工作电源
AC220V
除湿效率
450mL/日
( 60W 35℃ RH=80%工况下)
加热功率
50～500W
除湿温度
5℃～45℃
功率
38W, 48W, 68W
工作温度
-25℃～85℃
湿度检测范围
20%RH～98%RH
温度检测范围
-25℃～125℃
除湿启动值
45%RH～98%RH
(出厂设定65%RH)
温度启动值
1℃～55℃
(出厂设定8℃)
湿度测量精度
±3%RH
温度测量精度
±0.5℃
显示方式
双排3位数显
显示分辨率
0.1
外壳材质
304不锈钢
外形尺寸
115×67×210mm
( 宽X深X高)
净重量
1.8kg
导水管
硅胶D10mm 、 L1.5m

七、 工作原理
SDC-8000智能型除湿装置由电源系统、 送风系统、 半导体制冷器、 温湿度检测控制回路、 加热回路、 无线模块及排水管路组成。
1、 除湿原理
当潮湿空气经风扇吸入后, 经过特殊设计的风道流动, 先经半导体制冷器降温结露, 制冷器的结露在重力作用下滴入引水槽, 再由导水管流出柜外。在设定启动值内经过充分循环除湿, 使柜内空气湿度降至结露点以下, 完成整个防潮引凝加热过程。同时, 智能型除湿装置信号采集传感器外置, 能实时准确的采集到柜内的真实湿度, 保证智能型除湿装置在柜内将要达到凝露条件时提前启动除湿。
2、 低温加热功能
当箱体温度低于设定的启动值时, 除湿装置启动内部加热器回路( 加热器外接, 功率可接50～500W) ,直到箱体温度升高到设定启动值加5℃时, 加热器回路停止工作。
3、 无线远程控制功能
当具有无线控制功能的除湿装置收到主控室的数据时, 分析数据后马上回复数据给主控室, 无线通讯可达 米。
4、 RS485通讯功能
当具有RS485通讯功能的除湿装置收到上位机的数据时, 分析数据后马上回复数据给上位机, 一台上位机最大可连接200台( 上位机端推荐在A、 B间接一个120欧姆的负载电阻) 。

八、 显示说明
开机后, 除湿装置进入自检状态, 自检完成后, 上排数码管显示软件版本号, 下排数码管显示通讯地址( 当此台除湿装置不带通讯功能时, 下排显示除湿功率) , 3秒后除湿器进入工作状态, 此时上排显示湿度值, 下排显示外部传感器温度值(当此台除湿装置不带有外部加热功能时, 下排显示内部温度值)。

九、 操作说明
1、 手动/自动模式: 当除湿装置工作在自动状态时, ”自动”指示灯点亮, ”手动”指示灯灭, 按一下”确认/手动”按钮后, ”自动”指示灯灭, ”手动”指示灯亮, 此时除湿装置启动除湿模块, 再按一下”确认/手动”按钮后除湿装置自动转为自动模式, 当除湿模块退出手动工作状态下再按一下”确认/手动”键时, 此时除湿装置启动手动加热模块, 按一下”确认/手动”按钮后除湿装置自动转为自动模式。
2、 设置参数模式: 电源接通后, 除湿装置自检经过后, 自动进入自动模式, 双层数码显示当前的湿度值和温度值。按”设置/退出”键可设置除湿启动值、 除湿断开值、 加热启动值以及无线通讯地址。
2.1设置湿度启动值: 当除湿装置工作正常状态下( 双层数码管显示当前温湿度值时即为正常状态) , 按”设置/退出”键, 除湿装置进入设置状态, 上排数码管显示P1(当上排数码显示P1时, 表示下排显示的数值为湿度启动值; 当上排数码显示P2时, 表示下排显示的数值为湿度断开值; 当上排数码显示P3时, 表示下排显示的数值为温度启动值; ) 时, 按”确定/手动”按键, 下排的数字闪烁, 此时按”向上”或”向下”按键可修改湿度的启动值; 修改完成后按”确定/手动”键保存, 数字停止闪烁; 修改湿度启动值设置完成。
2.2设置湿度断开值: 当除湿装置工作正常状态下( 双层数码管显示当前温湿度值时即为正常状态) , 按”设置/退出”键, 除湿装置进入设置状态, 按”向上”或”向下”按键, 直到上排数码管显示P2(当上排数码显示P1时, 表示下排显示的数值为湿度启动值; 当上排数码显示P2时, 表示下排显示的数值为湿度断开值; 当上排数码显示P3时, 表示下排显示的数值为温度启动值; ) 时, 按”确定/手动”按键, 下排的数字闪烁, 此时按”向上”或”向下”按键可修改湿度的启动值; 修改完成后按”确定/手动”键保存, 数字停止闪烁; 修改湿度断开值设置完成。
2.3设置温度启动值: 当除湿装置工作正常状态下( 双层数码管显示当前温湿度值时即为正常状态), 按”设置/退出”键, 除湿装置进入设置状态, 按”向上”或”向下”按键, 直到上排数码管显示P3(当上排数码显示P1时, 表示下排显示的数值为湿度启动值; 当上排数码显示P2时, 表示下排显示的数值为湿度断开值; 当上排数码显示P3时, 表示下排显示的数值为温度启动值; P4时, 表示本机通讯地址; P5时, 表示制冷片停止制冷动作值; ), 按”确定/手动”按键, 下排的数字闪烁, 此时按”向上”或”向下”按键可修改温度的断开值; 修改完成后按”确定/手动”键保存, 数字停止闪烁; 修改温度启动值设置完成。
2.4设置通讯地址: 当除湿装置工作正常状态下( 双层数码管显示当前温湿度值时即为正常状态) , 按”设置/退出”键, 除湿装置进入设置状态, 按”向上”或”向下”按键, 直到上排数码管显示P3(当上排数码显示P1时, 表示下排显示的数值为湿度启动值; 当上排数码显示P2时, 表示下排显示的数值为湿度断开值; 当上排数码显示P3时, 表示下排显示的数值为温度启动值; P4时, 表示本机通讯地址; P5时, 表示制冷片停止制冷动作值; ) , 按”确定/手动”按键, 下排的数字闪烁, 此时按”向上”或”向下”按键可修改通讯地址; 修改完成后按”确定/手动”键保存, 数字停止闪烁; 修改温度启动值设置完成。
2.5制冷片停止制冷动作值: 按”确定/手动”按键, 下排的数字闪烁, 此时按”向上”或”向下”按键可修改此值; 修改完成后按”确定/手动”键保存, 数字停止闪烁; 修改温度启动值设置完成。( 备注: 动作制冷值以10为基准, 即10 代表0度停止制冷, 11 代表+1度、 代表-1度。)
备注: 制冷片测温修正值, 在正常开机界面显示温湿度时, 同时按下向上”和”向下”按键即可进入设置闪烁界面, 设置方法同上。
3、 远程控制: 当除湿装置有收到主控室的无线数据时, 通讯指示灯会频闪; 具体远程控制器查看无线远程控制软件说明书。
4、 485通讯: 除湿装置有收到上位机的数据时, 通讯指示灯会频闪; 具体通讯协议见附件。
5、 高湿自动启动加热功能: 当当前湿度大于80%时, 启动加热器( 此时加热器启动不受温度控制) , 当当前湿度下降到73%时, 断开加热器( 此时加热器启动或断开由温度控制) 。
注意: 此功能只有带外接加热器的除湿器有。

十、 安装
1、 使用M5螺钉或者5mm的铆钉固定。安装时抽湿装置必须竖放, 出水口朝下;
2、 保证抽湿装置前面与其它装置间有大于5cm的空间, 来保证正面风扇出风口出风。
3、 将出水管一端接入抽湿装置的派送口, 用卡箍固定, 出水管中间保持顺畅, 不得缠绕, 以方便排水。另一端通向箱体外面。
4、 电源接线端子L/N接上AC220V电源即可( 见接线图) 。
5、 加热器一脚接在负载L脚上另一脚接电源的N脚上。

十一、 安装图

十二、 接线图

十三、 质量保证
本产品在交付之日起, 提供三年质量保证。在质量保证期内, 由于产品质量原因导致的产品损坏, 本公司予以免费换新服务, 因使用不当等非质量原因造成的损坏, 或超过产品质量保证期, 本公司予以终身维修和维护, 只收取零件费用( 如需现场解决需收取技术指导费用) 。

十四、 装箱清单

装箱清单
1
SDC-8000系列智能型除湿装置
1台
2
产品说明书
1份
3
产品合格证
1份
4
耐高温硅胶排水管
2米
5
水管卡箍
1个
6
安装支架及螺丝
1套

十五、 通讯规约
本装置采用类MODBUS( RTU模式) 通讯规约, RS-485通信方式, 波特率为9600bps, 1位起始位,8位数据位, 无校验, 1位停止位, 即1字节数据共10比特位。装置出厂时站号设置为01, 用户可根据现场情况重新设置。
1、 主站查询温湿度值。
主站查询实时谐波值下行报文格式( 共8字节)
装置站号
功能码
起始地址
数据长度(字数)
CRC16校验码
Add.
03H
00H
00H
00H
06H
低8位
高8位
装置回复( 共11字节)
装置站号
功能码
数据长度(字节数)
数据
CRC16校验码
Add.
03H
06H
湿度高8位
湿度低8位
温度高8位
温度低8位
当前状态
备用
高8位
低8位

说明:主站下发此报文能够实时读取当前环境温湿度
例如: 主站下发: 01 03 00 00 00 06 45 CA
从机回复: 01 03 06 53 02 0D 01 00 46 A7
2、 主站下发更改装置参数
主站发送报文格式
1
Add
装置地址
2
010
命令字
3
起始地址
00
4
00
5
寄存器数量
00
06
6
湿度启动值
0x40
7
湿度停止值
0x2a
8
温度启动值
0x05
9
备用值
0x0a
10
备用值
0x0a
11
备用值
0x0a
12
CRC
CRC高
CRC低

说:主站下发此报文能够更改除湿机参数
例如: 主站下发: 01 10 00 00 00 06 06 40 2A 05 0A 0A 0A D0 97
从机回复: 01 10 00 00 00 06 06 F2 8A
此报文表示: 湿度启动值设置为: 64%RH
湿度停止值设置为: 42%RH
温度启动值设置为: 5℃
请注意: 备用寄存器必须填充0X0A , 否则有可能导致装置故障
3、 主机下发手动启动除湿, 自动除湿。
主站下发报文格式:
装置站号
功能码
寄存器地址
设置值
CRC16校验码
Add.
06H
00
01
00
01(01: 表示手动除湿, 00表示自动除湿)
高8位
低8位
说明: 主站下发此报文表示手动除湿
主站下发:01 06 00 01 00 01 CA 19
从机回复: 01 06 00 01 00 01 CA 19
4、 注意事项
l 建议在连接本装置的485总线上的MODBUS帧速不大于3帧/秒。
l 建议同一条通信总线上只连接本公司产品。
l 若要更改装置站号, 建议先停止后台通信。
除湿前—柜壁上水珠明显 除湿后—柜壁上无水珠

现场安装示意图 现场安装示意图
