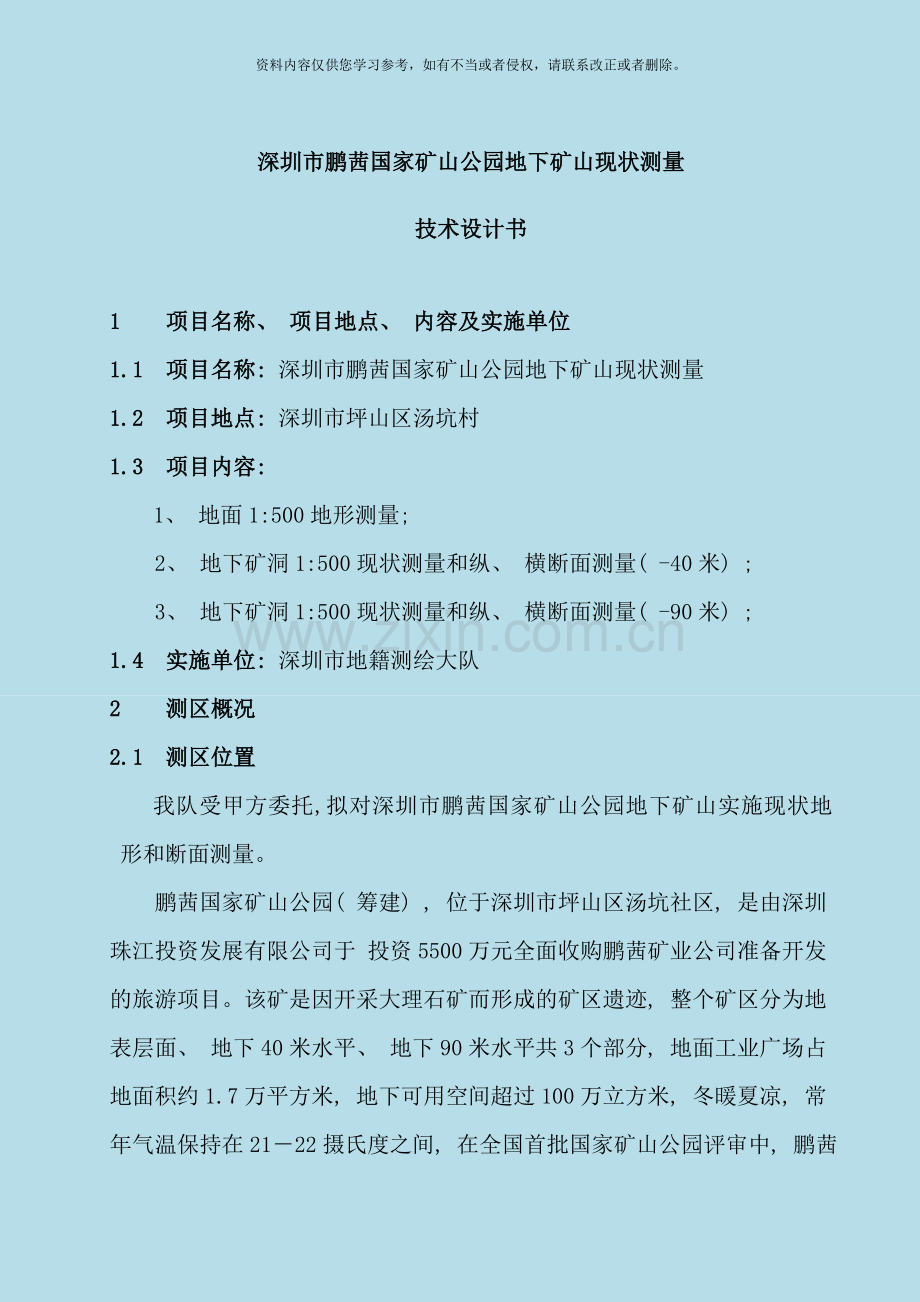

深圳市鹏茜国家矿山公园地下矿山现状测量
技术设计书

1 项目名称、 项目地点、 内容及实施单位
1.1 项目名称: 深圳市鹏茜国家矿山公园地下矿山现状测量
1.2 项目地点: 深圳市坪山区汤坑村
1.3 项目内容:
1、 地面1:500地形测量;
2、 地下矿洞1:500现状测量和纵、 横断面测量( -40米) ;
3、 地下矿洞1:500现状测量和纵、 横断面测量( -90米) ;
1.4 实施单位: 深圳市地籍测绘大队
2 测区概况
2.1 测区位置
我队受甲方委托,拟对深圳市鹏茜国家矿山公园地下矿山实施现状地形和断面测量。
鹏茜国家矿山公园( 筹建) , 位于深圳市坪山区汤坑社区, 是由深圳珠江投资发展有限公司于 投资5500万元全面收购鹏茜矿业公司准备开发的旅游项目。该矿是因开采大理石矿而形成的矿区遗迹, 整个矿区分为地表层面、 地下40米水平、 地下90米水平共3个部分, 地面工业广场占地面积约1.7万平方米, 地下可用空间超过100万立方米, 冬暖夏凉, 常年气温保持在21－22摄氏度之间, 在全国首批国家矿山公园评审中, 鹏茜矿区以总分第一的成绩获得了”国家矿山公园”的资格, 是深圳市稀有的旅游资源。
地下矿井范围北至金碧路, 南至横坪公路, 东至旭升鞋业公司, 西到赤子香路, 地下巷道长度约10公里。
地面范围北至金碧路, 南至坪山河桥以南约100米, 东至鹏茜矿业公司东面围墙外约25米, 西到坪山育才中学围墙西南角, 面积约0.1平方公里, 详细测量范围见附图一。
深圳市鹏茜国家矿山公园位置如图一。

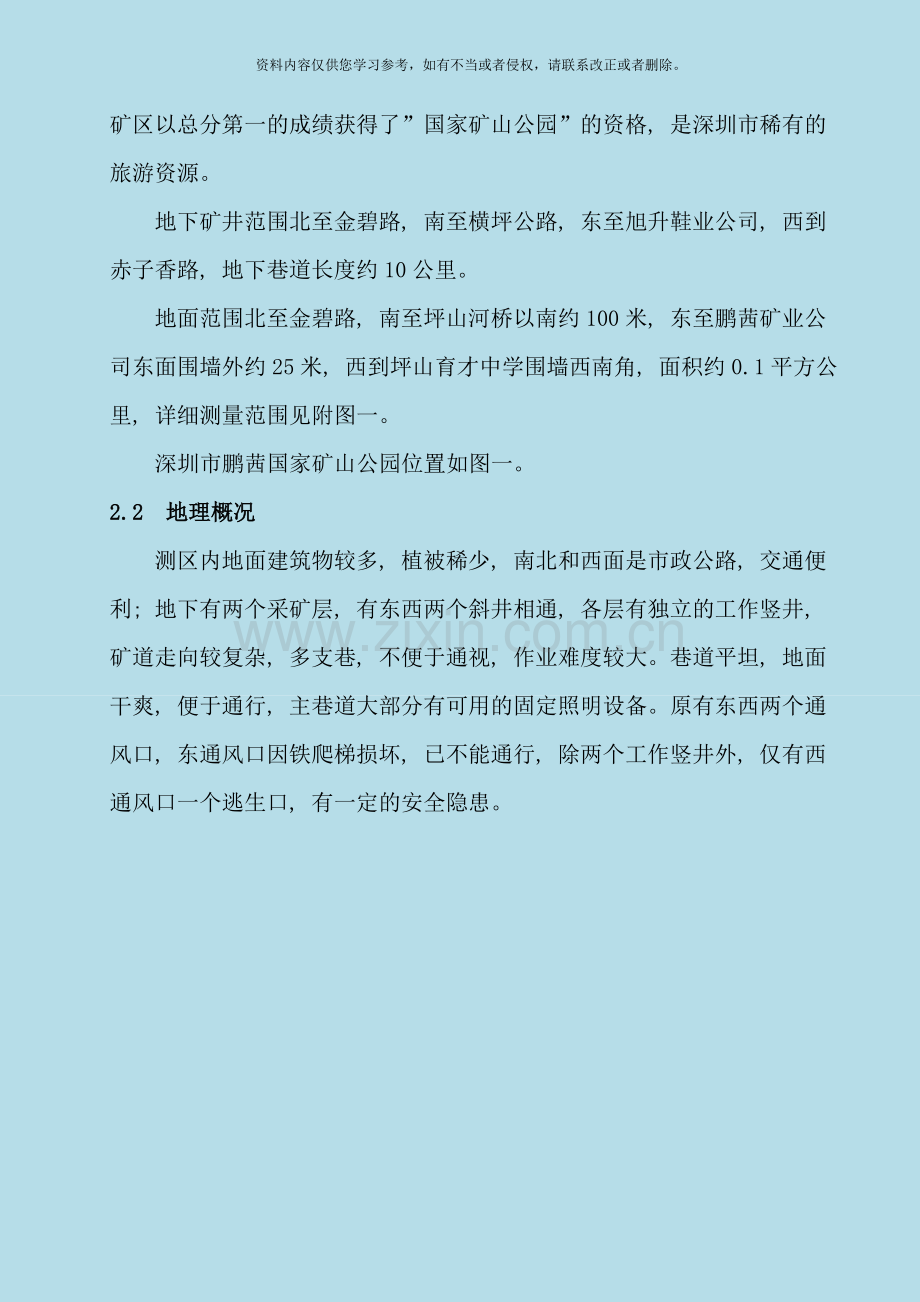

2.2 地理概况
测区内地面建筑物较多, 植被稀少, 南北和西面是市政公路, 交通便利; 地下有两个采矿层, 有东西两个斜井相通, 各层有独立的工作竖井, 矿道走向较复杂, 多支巷, 不便于通视, 作业难度较大。巷道平坦, 地面干爽, 便于通行, 主巷道大部分有可用的固定照明设备。原有东西两个通风口, 东通风口因铁爬梯损坏, 已不能通行, 除两个工作竖井外, 仅有西通风口一个逃生口, 有一定的安全隐患。
图一
3 已有成果资料分析及利用
测区内现有资料:
1、 深圳市国土和规划资源委员会提供的一级导线点I-256、 I-812和DGY1-281三个, 二等水准点一个, 点号为II横坪5, 高程57.234米, 经实地调查, 其点位保存完好, 可作为本次测量的首级控制的起算数据;
2、 深圳市国土和规划资源委员会提供的部分1:1000地形图( 修测) ;
3、 甲方提供的1:1000矿井开采平面图两份( 1999年和 测图) 。
导线点资料如下:
点 名
X坐标(m)
Y坐标(m)
高程H(m)
I-256
32798.973
137581.969
65.504
I-812
32607.164
137424.125
69.861
DGY1-281
33871.877
140272.571
56.307
说明: 平面系统为深圳市独立直角坐标系;
高程系统为1956年黄海高程系。
( 1) 原有的矿井开采平面图供控制网踏勘、 设计、 选点等作业用;
( 2) 已知控制点经检核后作为本次测图的起算数据。
4 测量作业要求
4.1 作业技术标准
1、 《工程测量规范》( GB 50026- ) ;
2、 《城市测量规范》( CJJ8-99) ;
3、 《国家三、 四等水准测量规范》( GB/T 12898― ) ;
4、 《卫星定位城市测量技术规范》( CJJ/T73- ) ;
5、 《1: 500 1: 1000 1: 地形图图式》( GB/T20257.1- ) ;
6、 《煤矿测量规程》( 中华人民共和国能源部, 1989) ;
7、 《测绘成果质量检查与验收》( GB/T 24356― ) ;
8、 《深圳市基础测绘技术规程》二○○○年十月;
9、 《测绘作业人员安全规范》( CH 1016― ) ;
10、 本项目测绘合同。
4.2 坐标系统及成图规格
1、 平面坐标系统为深圳市独立坐标系;
2、 高程系统为1956年黄海高程系;
3、 测图比例尺为1:500,等高距为0.5米;
4、 地形图分幅采用自由分幅法, 图号为西南角坐标加流水号, 1, 2, 3, ……组成, 流水号按照从北到南, 从西到东的顺序递增, 图幅采用50cm×50cm标准分幅。
5 技术设计
5.1 地面控制测量
5.1.1 地面平面控制测量
5.1.1.1 一级导线的布设
根据《煤矿测量规程》第10条的规定, 由于矿区走向长度小于5公里, 本次控制测量在矿区布设一条一级导线作为首级地面平面控制网, 点号分别为I-01, I-02, I-03和I-04共四个点( 详见附图二: 一级导线布点示意图) , 测量方法是利用SZ-CORS 系统, 采用GNSS RTK方法进行测量。按《卫星定位城市测量技术规范》( CJJ/T73- ) 第6.1.2条的规定, 一级GNSS RTK平面测量精度应符合下表的规定:
一级GNSS RTK平面测量技术要求 表一
等级
相邻点间距离(m)
点位中误差(cm)
边长相对中误差
起算点等级
流动站到单基站间距离(km)
测回数
一级
≥500
5
≤1/ 0
-
-
≥4
注: 1、 一级GNSS控制点布设应采用网络RTK测量技术;
2、 网络RTK测量可不受起算点等级、 流动站到单基准站间距离的限制;
3、 困难地区相邻点间距离缩短至表中的2/3, 边长较差不应大于2cm。
5.1.1.2 选点、 埋点
利用RTK测量方法布设控制点时, 选点和埋石除按照《卫星定位城市测量技术规范》的规定执行外, 应符合以下要求:
1、 点位选在地基稳固、 视野开阔的位置, 埋设混凝土桩标石或刻石( 标石样式及埋设见附图三) ;
2、 视场四周障碍物的高度不大于15°;
3、 点位应远离无线电发射源和高压输电线等干挠源;
4、 应保证至少与一个邻近点通视;
控制点的埋设, 在水泥路面, 现场凿孔灌注混凝土埋设标志; 在水泥铺装地面, 则在地面上刻正方形方框, 用冲击钻在中心位置钻孔, 灌水泥沙浆埋设顶端刻有十字的铜标志, 标志顶端露出地面3mm, 在铺装地面上刻上点号, 用红漆描写。
5.1.1.3 观测方法
测量使用美国天宝5800接收机进行观测, GNSS RTK测量时, 应符合如下规定:
1、 接收机天线必须安置在三脚架上或用三角支架固定, 并严格整平, 对中误差应小于3mm;
2、 天线高量到毫米, 测前、 测后各测量一次, 两次较差不应大于3mm, 取其均值作为最终成果;
3、 开始作业前, 至少在一个已知点上进行检核, 平面位置较差不应大于5cm;
4、 观测选择在卫星较好时段且卫星数不少于5颗、 图形强度因子PDOP≤6、 卫星高度角≥15°时进行测量, 流动站测量精度控制在±3cm内;
5、 测量时平面收敛阈值不超过2cm、 垂直收敛阈值不超过3cm;
6、 每个点测量采用四测回, 测回间隔时间≥60s, 一测回完成后, 重新进行初始化, 每测回的自动观测个数设为10个观测值, 取平均值作为定位结果,测量成果取四测回平均值;
7、 在观测过程中, 使用手机或对讲机应远离接收机, 遇雷雨天气时, 应关机停测, 卸下天线以免雷击;
8、 观测过程中应完整填写观测手薄;
9、 控制点采用常规方法进行边长、 角度检核, RTK平面控制点检核测量应符合表二的规定。
RTK平面控制点检核测量技术要求 表二
等级
边长检核
角度检核
测距中误差(mm)
边长较差的相对中误差
测角中误差(〞)
角度较差(〞)
一级
15
≤1/14000
5
14
5.1.2 地面高程控制测量
地面一级导线点的高程, 按四等水准进行联测, 水准网布设为闭合环。
5.1.2.1 四等水准测量网的布设
本次水准测量, 以II横坪5为起算点, 对一级导线点I-01, I-02, I-03和I-04联测, 最后闭合回II横坪5, 形成一个闭合环。水准路线长度约3公里, 符合四等水准路线布设时环线最大长度小于15公里的规定。
四等水准测量精度应符合下表的规定:
四等水准测量的主要技术要求 表三
每千米高差中数中误差( mm)
附合路线或环线闭合差( mm)
检测已测测段高差之差( mm)
偶然中误差M△
全中误差 Mw
≤±5
≤±10
≤±20
≤±30
注: L为闭合环长度; Li:为检测测段长度, 均以km为单位。
5.1.2.2四等水准测量的观测方法
四等水准测量使用徕卡NA730型自动安平水准仪观测。观测前, 对使用的仪器及水准尺均进行检验, 检验指标应该符合《国家三、 四等水准测量规范》的规定。
四等水准观测采用中丝读数法, 直读视距, 观测顺序为”后-后-前-前”, 采用单程测量路线。测站设置及观测限差应满足下表的要求:
四等水准测量的测站观测技术要求 表四
视线长度( m)
前后视距差( m)
前后视距累积差( m)
视线高度( m)
≤100
≤3.0
≤10.0
三丝能读数
基铺分划读数的差
基铺分划两次高差的差
检测间歇点高差的差
3.0
5.0
5.0
5.1.2.3四等水准测量的平差计算
四等水准测量成果应进行平差计算, 计算方法采用概略平差法, 同时计算每千米高差全中误差, 成果取位应精确至1mm。其计算小数位的取位应符合下表:
水准测量的计算小数位的取位要求 表五
往(返)测距离总和( km)
往(返)测距离中数( km)
各测站高差( mm)
往(返)测高差总和( mm)
往(返)测高差中数( mm)
高程( mm)
0.01
0.1
0.1
0.1
1
1
5.2 矿井联系测量
矿井联系测量采用一井定向和钢丝导入高程的方式进行。联系测量应至少独立进行两次, 在互差不超过限差时, 采用加权平均值或算术平均值作为测量成果。根据《煤矿测量规程》第45条和第73条的规定, 联系测量的精度要求应符合下表:
联系测量的主要精度要求 表六
联系测量类别
限差项目
精度要求
备注
几何定向
由近井点推算的两次独立定向结果的互差
一井定向: 2′
井田一翼长度小于300的小矿井, 可适当放宽限差, 但不得超过10′
导入高程
两次独立导入高程的互差
＜
h-井筒深度
5.2.1 近井点和高程基点的测量
在联系测量前, 在地面井口附近, 先建立作为定向时与垂球线连接的点, 即连接点, 以及为向井下传递高程用的高程基点。为了便于测量连接点, 还应在井筒附近建立近井点, 近井点能够作为高程基点用。
根据《煤矿测量规程》第50条的规定, 一级导线点能够作为近井点, 本次测量采用一级导线点I-04作为近井点。
5.2.1.1 选点、 埋点
近井点和高程基点的选点和埋设应符合如下规定:
1、 点位应埋设在便于观测、 保存的地方, 并埋设标石( 标石样式及埋设见附图三) ;
2、 近井点至井口的联测导线边数应不超过三条;
3、 高程基点不少于两个。
5.2.1.2 近井点和高程基点测量
1、 由近井点向井口定向连接点连测时, 布设测角中误差不超过±5″的闭合导线。
2、 井口高程基点的测量, 按四等水准测量精度要求观测。
5.2.2 定向投点
为了将地面坐标和高程传递到井下, 必须先把连接地面控制点和井下控制点的连接点投点到井下相应的位置, 即定向投点, 投点方法采用单重稳定投点法。
定向投点用的设备应符合以下要求:
1、 绞车各部件必须能承受投点时所承受荷重的三倍, 滚筒直径不得小于250mm, 并必须有双闸;
2、 导向滑轮直径不得小于150mm;
3、 投点用的钢丝尽可能采用小直径的高强度钢丝, 钢丝上悬挂的重锤质量应是钢丝极限抗拉强度值的60～70%。
垂线下放后, 应检查重锤与桶壁、 桶底之间以及垂线与井壁、 井筒设备之间是否接触, 确认无接触后, 才能进行连接测量。
摆动垂线的稳定位置采用标尺法确定。在确定摆动垂线稳定位置时, 应按垂线的最大摆幅在标尺上的位置, 连续读取13次以上( 次数为奇数) 的读书, 并取左、 右读数平均值的中数作为垂线在标尺上的稳定位置。按此方法连续进行两次, 两次结果互差不得超过1mm, 取其均值作为最终结果。
如果垂线摆动很小, 可用仪器直接观测垂线的方法进行连接测量。
5.2.3 几何定向
一井定向采用三角形连接法进行( 如图二) 。

图二 三角形连接法示意图
A.B——垂线; C——定向连接点
5.2.3.1 图形要求
进行井上、 井下连接测量的三角形, 其图形应满足下列要求:
1、 两垂线间距离应尽可能的大;
2、 三角形的锐角γ应小于2°;
3、 a/c值应尽量小一些;
4、 定向边长CD应尽量长。
5.2.3.2 观测方法
根据《煤矿测量规程》第66条的规定, 一井定向所使用的仪器、 测回数和限差应符合下表规定:
表七
仪器等级
方位角观测方法
测回数
测角中误差
限差
半测回归零差
各测回互差
重新对中测回间互差
DJ2
全圆方向观测法
3
6〞
12〞
12〞
60〞
连接三角形的观测, 井上和井下同时进行:
1、 地面连接
分别在近井点和连接点架设仪器, 定向后, 分别测出近井点和连接点处的转角及γ, 同时观测CD边长及边长a,b, 量测边长c长度;
2、 井下连接
用地面连接同样的方法, 在井下同时进行连接测量, 分别观测和量测相应的边、 角。
5.2.3.3 连接三角形的平差计算和井下连接点的坐标计算
观测结束后, 应对连接三角形进行平差计算, 然后把地面和井下各自近井点和连接点与连接三角形组成导线, 按导线的计算方法, 推算出井下近井点的坐标和起始边的方位角。
在丈量连接三角形的各边长度时, 应在不同起点丈量六次取均值为丈量结果, 同一边长各次观测值互差不得大于2mm;
解算得到的边长与实际丈量的边长, 其互差在井上连接三角形中不得超过2mm, 在井下连接三角形中不得超过4mm。
5.2.4 导入高程测量
经过立井导入高程测量, 采用钢丝法。观测使用的钢丝可利用连接测量时垂挂的钢丝, 在连接测量结束后紧接着进行高程观测, 观测方法与地面水准测量方法相同。
观测时, 井上井下两台水准仪同时观测, 观测和计算应符合以下规定:
1、 井上、 井下高程基点与钢丝上相应标志间的高差, 用水准仪以两次仪器高进行测量, 其互差不得超过4mm;
2、 测量钢丝上、 下标志间的长度, 可将钢丝拉直, 放在平坦的地面上, 用全站仪测量。
5.3 井下控制测量
5.3.1 井下平面控制测量
经过联系测量把地面坐标系统引测到地下, 从而达到地上地下统一在一个坐标系统内。井下平面控制测量, 根据矿井实际情况和《煤矿测量规程》第75条的规定, 在主要巷道布设一条15〞级的闭合导线作为基本控制导线, 在采区和独巷则布设30〞级的复测支导线作为采区控制导线。
基本控制导线和采区控制导线的主要技术要求如下:
基本控制导线的主要技术指标 表八
井田一翼长度( km)
测角中误差
( 〞)
一般边长
( m)
闭合导线全长相对闭合差
＜5
±15
40～140
1/6000
采区控制导线的主要技术指标 表九
采区一翼长度( km)
测角中误差
( 〞)
一般边长
( m)
复测支导线全长相对闭合差
＜1
±30
-
1/
5.3.1.1 选点、 埋点及观测方法
1、 点位选在矿井主要巷道中地基稳固的位置, 埋设混凝土桩标石( 标石样式及埋设见附图四) ;
2、 导线实测前, 应严格整平、 对中仪器, 仪器高量测三个120°方向, 相互差不应超过2mm。测站沿选定线路布设, 视线长度一般不大于200m, 视线高度和离开障碍物的距离不小于1.3m;
3、 观测应在视线清晰、 信号稳定时进行距离和水平角的观测。采用以下方法进行:
4、 水平角观测2测回, 观测误差应符合表十的规定;
5、 每条边的测回数不得小于两个。采用单向观测或往返观测时, 其限差为: 一测回读数较差不大于10mm, 单程测回间较差不大于15mm; 往返观测同一边长时, 化算为水平距离( 经气象和倾斜改正) 后的互差, 不得大于1/6000。
6、 在倾角小于30°的巷道中, 经纬仪导线水平角的观测限差应符合表十规定, 在倾角大于30°的井巷中, 各项限差可放大1.5倍。
水平角观测限差的主要技术指标 表十
仪器级别
同一测回中
半测回互差
检验角与
最终角之差
两测回间互差
两次对中测回( 复测) 间互差
DJ2
20〞
-
12〞
30〞
DJ6
40〞
40〞
30〞
60〞
7、 在倾斜巷道中测量边长时, 观测垂直角的精度应符合下表:
表十一
观测方法
DJ2经纬仪
DJ6经纬仪
测回数
垂直角互差
指标差互差
测回数
垂直角互差
指标差互差
对向观测( 中丝法)
1
-
-
2
25〞
25〞
单向观测( 中丝法)
2
15〞
15〞
3
25〞
25〞
5.3.1.2 平差计算
在检查确认观测成果符合规程规定后, 进行平差计算。
井下基本控制导线边长的计算, 应进行以下计算:
1、 气象改正计算;
2、 加、 乘常数的改正计算;
井下导线的坐标方位角闭合差应符合下表的规定:
坐标方位角闭合差的主要技术指标 表十二
导线类别
最大闭合差
闭合导线
复测支导线
15〞导线
±30〞
±30〞
30〞导线
±60〞
±60〞
注: n为闭合导线的总站数, n1、 n2分别为复测支导线第一次和第二次测量的总站数。
角度闭合差不超过表十二的规定时, 可进行简易平差。
4、 井下导线观测、 记录、 计算取位应符合下表的规定。
表十三
导线类别
边长( mm)
角度( 〞)
坐标增量和坐标( m)
读数
观测平均值
改正数
改正后值
基本控制
1
0.1
0.1
1
1
0.001
采区控制
1
1
-
-
1
0.001
5.3.2 井下高程控制测量
井下15〞导线点同时作为水准点使用, 布设成闭合水准环, 其高程采用水准测量, 按I级水准要求实施。采区和独巷布设II级水准支线。
井下Ⅰ、 II级水准测量, 其测量限差如下表: 表十四
水准测量等级
一站两次高差较差
支水准路线往返测量的高差不符值
闭、 附合路线的高程容许闭合差
Ⅰ
4mm
±50mm
±50mm
Ⅱ
5mm
-
-
注: R为水准点间路线长度( km) ; L为闭( 附) 合路线的总长度( km) 。
5.3.2.1 选点、 埋点及观测方法
1、 点位选在矿井主要巷道中地基稳固的位置, 可把导线点用作高程点, 埋设混凝土桩标石;
2、 高程点每隔300～500米设置一组, 每组至少由三个高程点组成, 两高程点间距离大约30～80米;
3、 水准点间高差采用往返测量的方法确定, 往返测量高差的较差及闭合差应满足表十四测量限差要求;
4、 观测视线长度视巷道照明情况而定, 一般为不超过40米, 测站观测限差按地面等外水准要求执行。
5.3.2.2 成果计算
在检查各测站观测数据无误且符合规范要求后, 对水准测量成果进行平差计算。
当相邻两点间的高差, 用往返观测, 其互差不大于5mm时, 取其平均值作为观测结果; 水准测量高差的较差( 或闭合差) 不超过限差时, 取往返观测的平均值( 或按测站数进行分配) 作为测量成果。
平差计算小数位的取位方法与地面水准测量相同。
5.4 地形测量
地形测量采用三维激光扫描仪数字化测图, 全站仪补充测量相结合的方式进行。
5.4.1 地面图根控制测量
图根控制测量只在地面进行碎步测量时进行, 方法是采用图根光电测距导线测量, 附合次数不超过两次, 导线布设成附合导线或支导线。
5.4.1.1 图根点标志的选择和编号
图根点尽可能采用埋石标志或刻石标志, 在水泥路面, 刻十字或用铆钉作为其中心标志, 土地用木桩标志, 标志用红油漆标注点名。
图根点编号按”T”加数字序号编号, 即T001, T002, ……等

5.4.1.2 观测方法
1、 图根导线测角中误差不得大于20″;
2、 图根点相对于图根起算点的点位中误差和高程中误差都不得大于±5cm;
3、 图根导线测量应符合下表规定:
图根光电测距导线测量的技术要求 表十五
仪器类型
垂直角测回数
垂直角较差、 指标差较差( ″)
对向观测高差较差( m)
附合路线或环线闭合差( mm)
DJ2
对向观测 1
≤25
≤0.4 X S
≤±40
注: S为边长( km) , D为测距边边长( km) , 仪器高和棱镜高取至mm, 高差较差在限差内取中数。
5.4.1.3 图根点高程测量
图根点高程采用光电测距三角高程测量, 观测与图根导线观测同时进行, 其技术要求如下表:
图根三角高程测量的技术要求 表十六
比例尺
附合导线长度
( m)
平均边长
( m)
导线相对
闭合差
测回数
方位角
闭合差
( ″)
测距方法与测回数
1: 500
900
80
　≤1/4000
1
±40
单程观测
1
注: n为测站数
5.4.1.4 平差计算
成果计算前, 应对观测数据进行认真检查, 确认无误后才能进行成果计算。平面和高程的计算同时进行。
5.4.2 三维激光地形测量和地下矿井巷道测量
本次地上和地下地形现状测量使用三维激光扫描仪进行测量。
采用激光扫描仪进行地形和矿山测量是当前世界上比较先进的测量技术。由于激光扫描仪不但能够采用非常高的分辨率进行数据采集, 而且能获得三维数据, 因此很容易生成较其它常规测量方法更为准确的数字高程模型。它比传统的GPS+全站仪的测量作业方式, 作业效率更高, 优势非常明显, 外业人员的作业强度也大大降低。
下图是地面激光扫描仪略图:
图三
5.4.2.1数据采集
碎部测量采用Optech ILRIS—3D地面激光扫描仪, 该仪器性能参数为: 1200m测距能力@80%反射率, 400m测距能力@10%反射率, 最小测量距离为3米, 测距精度为7mm@100m, 最大点间距为2mm@100m, 激光光斑直径为22mm@100m。
根据测区的实际情况, 本次测量拟选用的激光扫描仪扫描精度为测距300米点间距不大于5cm。
进行扫描时, 将仪器架设在控制点上, 也能够自由设站, 对地物地貌进行详细扫描。然后使用全站仪对激光扫描仪无法扫描到的地方进行补测, 同时对激光扫描仪的扫描结果进行检测。
5.4.2.2内业处理
野外采集的数据, 传输到计算机中进行处理。其处理流程如下图四。
流程如下: 单站点云数据匹配→点云数据分块及预处理→构建三角网生成模型→模型优化处理→把模型匹配到深圳坐标系中→生成等高线、 高程点→使用南方CASS成图软件对等高线修改→利用Arcgis软件生成高程点注记→使用南方CASS成图软件自动生成等高线注记→图幅拼接效果图。
图四
为方便业主使用, 每个图形元素分层存放, 各种点状符号也按照其属性分层存放。
5.4.3 全站仪地形测量
对激光扫描仪无法扫描到的地方采用全站仪进行补测。
5.4.3.1 细部点精度要求

图上地物点点位中误差与间距中误差( 图上mm)
地区分类
点位中误差
邻近地物点间距中误差
城市建筑区和平地、 丘陵地
≤0.5
≤±0.4
山地、 高山地和设站施测困难的旧街坊内部
≤0.75
≤±0.6
5.4.3.2 测量要求
1、 分幅采用50cm×50cm标准图幅;
2、 高程注记到小数后两位, 注记密度一般为10～15米, 不应大于20米;
3、 地形图要素及取舍
地形图测绘内容与取舍应符合《城市测量规范》第4.6节中1:500比例尺测图的取舍规定之外,其中工业广场主要绘制内容和注记还应符合下列要求:
( 1) 测量控制点、 井口十字中线基点, 注明点号、 高程;
( 2) 各种永久和临时建( 构) 筑物, 如办公楼、 绞车房、 井架、 仓库、 水塔、 储水池等, 注记主要建( 构) 筑物名称;
( 3) 各种井口, 注明名称、 高程;
( 4) 各种交通运输设施, 如铁轨等;
( 5) 各种管线和垣栅, 如高、 低压输电线、 通讯线、 围墙等;
( 6) 供水、 排水和消防系统, 如排水沟、 供水管和消防栓等;
( 7) 隐蔽工程, 如电缆沟、 扇风机风道等;
( 8) 以等高线和符号表示的地表自然形态及由于生物活动引起的地面特有地貌, 如塌陷坑、 积水区、 矸石山( 堆) 等;
( 9) 建筑物按材料结构分类注记, 并注记层数, 如”砼3”、 ”砖2”, 不同层数间用实线分隔;
( 10) 建筑区内绿化地应实地测绘;
( 11) 道路应以路肩为准测绘宽度。铺装路面的宽度按实地宽度分别测绘路面与路肩的边界, 并注记铺装材料;
( 12) 市政道路上的检修井全部测出, 住宅区内的检修井以图面清晰易读为原则, 适当取舍;
( 13) 土堆、 土坑、 陡坎及沟应分别测注顶部和底部高程, 不注比高;
( 14) 植被改变地区实测地类界, 并根据树种和平均高度以地类界分片。
5.4.3.3 地形图编辑
地形图编辑采用广州南方测绘公司开发的”南方CASS成图系统”专业成图软件进行图形编辑。编辑原则是:
1、 内业成图严格按照《1:500, 1:1000, 1: 地形图图式》有关规定执行, 各种地物、 地形、 地貌要素的表示应按规范执行。
2、 编辑地形图时, 各种注记字体的大小、 字形、 方向及各种线划的使用按照有关规定执行, 地形图图面字体统一使用方正细等线体。
5.5 地下纵断面图测量
5.5.1 纵断面的选取
1、 选取原则
在主要巷道( 包括: 斜井, 暗斜井, 井底车场、 运输巷道、 总回风道、 集中上、 下山, 集中运输石门等) 等地段选取纵断面。
2、 本次测量纵断面的选取
根据地下两个开采平面的实际情况, 预计需要测量纵断面15条, 纵断面编号采用”C1-”( 1表示一开采平面, 2表示二开采平面) 加序号的方式编号, 如C1-001, C1-002, ……, C2-001, C2-002, ……等。
5.5.2 纵断面测量
本次横断面测量, 采用Optech ILRIS—3D地面激光扫描仪扫描完成。
5.6 地下横断面图测量
5.6.1 横断面的选取
1、 选取原则
在主要巷道( 包括, 斜井, 暗斜井, 井底车场、 运输巷道、 总回风道、 集中上、 下山, 集中运输石门等) 的起点、 终点、 交叉点及与采区交叉点等地点选取横断面, 长度比较长的采区也采用同样的选取办法。
在巷道的直线段, 根据巷道宽窄长短、 地面坡度变化情况适当选取断面数量。
2、 本次测量横断面的选取
根据地下两个开采平面的大概情况, 预计需要测量横断面50条, 横断面编号采用”H1-”( 1表示一开采平面, 2表示二开采平面) 加序号的方式编号, 如H1-001, H1-002, ……, H2-001, H2-002, ……等。
5.6.2 横断面测量
本次横断面测量, 采用Optech ILRIS—3D地面激光扫描仪扫描完成。在绘制断面图时, 在图上标明巷道的宽度、 高度。
5.7 检查验收
5.7.1 检查验收制度
为保证测绘产品质量, 严格实行”二检一审”制, 检查工作由作业小组、 质检科和审核科共同完成。
5.7.2 检查程序
5.7.2.1过程检查
为保证成果质量, 作业组在进行内、 外业时, 应对测量成果和各项记录进行内外业自检、 互检:
1、 对各等级控制点进行100%检查, 并作好记录;
2、 观测手簿、 平差计算成果应认真、 详细检查;
3、 控制点计算内业100%检查, 外业自检30%;
4、 严格检查各项技术要求是否达到规范和技术要求的规定。
5、 作业组对测图进行100％的内业检查和100％的外业对照检查, 查看图面有无错、 漏测, 地物测量是否准确, 图例应用是否适当, 做好记录;
6、 作业组长根据检查结果, 填写初步检查表, 并及时安排人员进行修改;
5.7.2.2最终检查
外业检查由质检科负责, 在作业组自检完成后进行:
1、 对全部图件和资料进行100％的内业检查和100％的外业对照检查, 野外设站检查比例在5%～10%之间, 并根据外业检查的结果, 撰写检查报告, 对测量成果进行精度统计和评定;
2、 对检查出来的问题, 应及时通知作业组进行修改、 更正或返工;
5.7.2.3 成果审核
检查结束后, 由审核科对质检报告和最终成果进行审核, 对发现的问题应及时通知作业组进行修改、 更正, 最后经过审核后才能将成果归档。
6 使用设备
6.1 测量仪器
序号
设备名称及其代号
产地
标称精度
备注
1
天宝5800动态GPS接收机
美国
静态相对定位的平面精度: ±5mm+0.5ppm
静态相对定位的高程精度: ±5mm+1ppm
实时差分( RTK) 定位的平面精度: ±1cm+1ppm
实时差分( RTK) 定位的垂直精度: ±2cm+1ppm
1台套
2
Optech公司的ILRIS--3D
地面激光扫描仪
加拿大
扫描精度: 原始测距精度7mm/扫描范围100m以内; 最大点间距为2mm/100m以内, 光斑直径22mm/100m距离;
1台
3
宾得R-202NE
全站仪
日本
测角精度: 2″
测距精度: 2mm+2ppm
测程: 3km
2台
4
徕卡NA730
水准仪
瑞士
测高程精度: 1.2 mm/km
1台
5
索佳B40水准仪
日本
测高程精度: 2.0 mm/km
1台
6
便携式计算机

戴尔、 华硕
2台
7 工程量预计
本次测量预计完成工程量如下表:
序号
项目
单位
数量
备注
1
导线测量
点
4
一级
2
水准测量
公里
3
四等
3
水准测量
公里
4
I级
4
1: 500地形测量
平方公里
0.1
地面
5
1: 500地形测量
平方公里
0.1
地下矿洞
6
纵断面测量
公里
6

7
横断面测量
条
50
约5公里　
8 人员组成
根据项目和我单位实际情况, 计划安排2个测量组进行测量工作。
9 作业计划与实施
作业顺序按控制测量、 地形测图、 内业整理三大阶段展开。
项目作业流程图
搜集资料
编写设计
接受任务

控制测量
地形测图
进 场
内业整饰

成果验收
平面控制
高程控制

平差计算
外业观测
选点埋石

9.1 控制测量阶段
一个作业小组, 主要负责各类标石的制作和点位的选埋, 点之记的编写, 导线测量和水准测量, 平差计算和验算检核等工作。
9.2 地形测量阶段
两个作业小组, 激光扫描组负责主要的碎步测量和断面测量, 全站仪组对激光扫描不到的地方进行补测。
9.3 内业资料整理阶段
外业现场测量的内业资料整理由各外业小组的组长负责, 撤场后的集中内业资料整理专门成立一个内业小组。主要负责测量的全部内业资料整理、 测量成果的修饰和提高。
9.4 质量检查阶段
测图质量检查贯穿项目全过程。专门有质量检查人员, 负责检查现场的每一道测量工序、 抽样检查外业测量成果、 撰写质量自检报告。
10 质量管理
根据要求和有关规范, 我队认真组织施工, 对测量成果质量完全负责。
根据全面质量管理的方法, 实行全面、 全员、 全过程管理, 紧抓控制测量、 测图、 成果资料整理、 技术报告编制四个主要环节,并列为质量管理关键点。在整个过程中, 实行三级质量管理, 作业班组为一级质量管理单位, 质检科为二级质量管理单位, 审核科为三级质量管理单位。
一级质量管理, 对施工每个记录、 每一道工序, 逐一进行检查; 二级质量管理, 对各工序进行检查、 验收; 三级质量管理, 则对最终成果进行全面审核, 确保成果质量的可靠。
11 安全管理措施
11.1 矿井存在的安全问题
该矿开采的是大理石矿, 已于 停产, 巷道无任何人工安全支护结构, 属于自然支护, 矿体结构比较稳固, 当前日常管理工作只是每天安排人员下井抽排积水, 无专职安全员值班。主要巷道有照明设备, 部分地段需修理后才能使用。
经过现场踏勘, 发现矿井存在如下问题:
1、 东西两个逃生口( 通风口斜井) 都设在第一开采平面( -40米) , 东通风口由于接近地面出口的地方的铁爬梯已经损坏, 已不能通行, 因此, 除了工作竖井外, 地下逃生口仅有西通风口一个, 不符合矿井安全生产的规定;
2、 第二开采平面( -90米) 除工作竖井外, 只有东西两条斜井与第一开采平面( -40米) 相通, 在东斜井底部有深达40厘米左右的积水, 浸水巷道长度在100米以上, 且积水存在时间已很久, 是否对巷道结构安全产生影响需重新评估, 且对作业人员以及仪器的搬动存在安全隐患;
3、 在主要巷道几个地点及个别采空区, 发现有矿石掉落的现象, 大的有一两吨, 小的也有几百斤; 个别地段滴水现象严重;
4、 部分单向支巷道长度达1、 2百米, 没有配备抽风设备, 空气较浑浊、 稀薄, 并有霉味;
5、 部分巷道( 含主要巷道) 没有固定的照明设备, 部分照明设备需要重新修理才能使用;
6、 矿井主要设备( 包括两个工作竖井提升设备) 已多年未检修;
7、 除电铃外, 井上井下无通信联络设备。
基于以上矿井存在问题, 对下井作业人员的人身安全形成一定的威胁, 建议甲方尽快采取相应的排除安全隐患措施, 以确保作业人员的人身安全。
11.2 具体安全管理措施
由于主要测量工作是在矿井下作业, 工作人员面临安全威胁的风险比较高, 因此, 必须高度重视作业的安全问题, 制定严密
