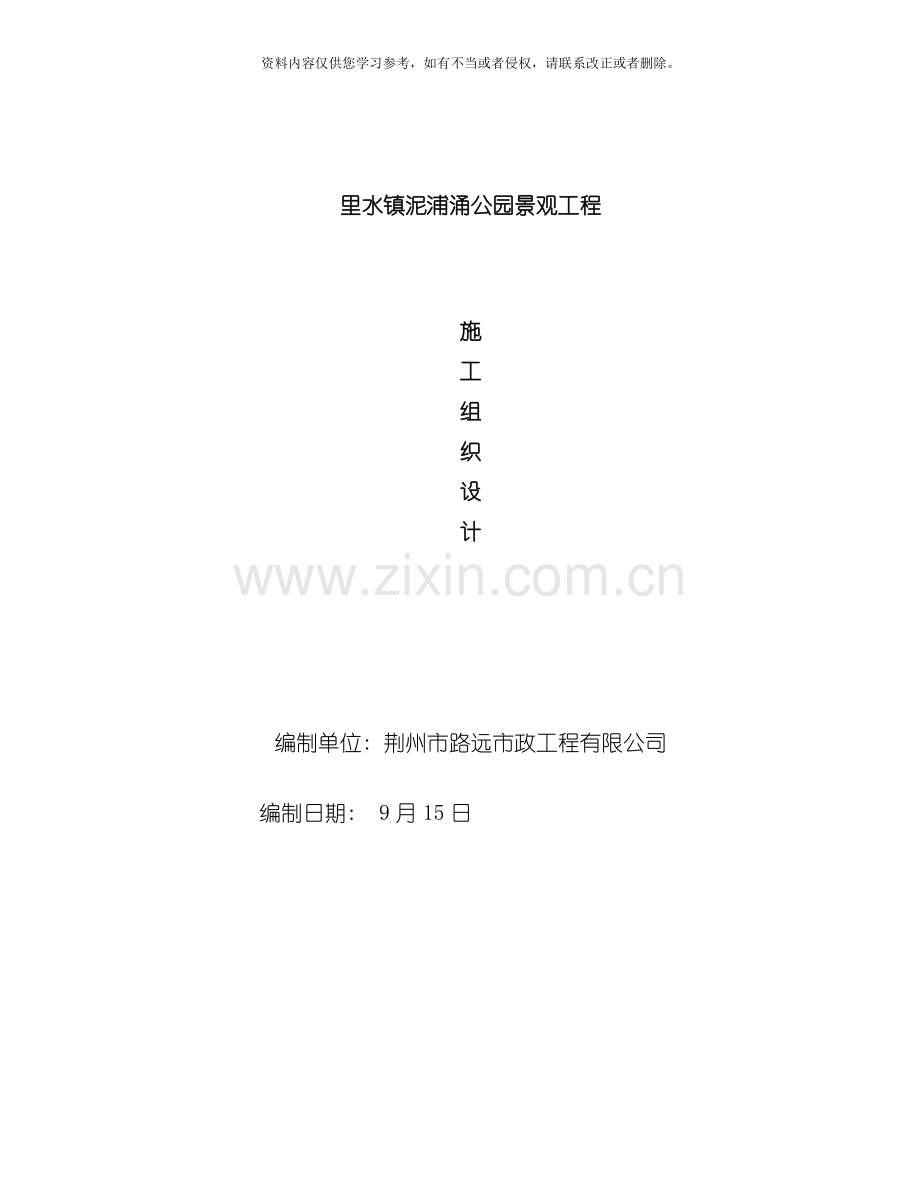

里水镇泥浦涌公园景观工程

施
工
组
织
设
计

编制单位: 荆州市路远市政工程有限公司

编制日期: 9月15日

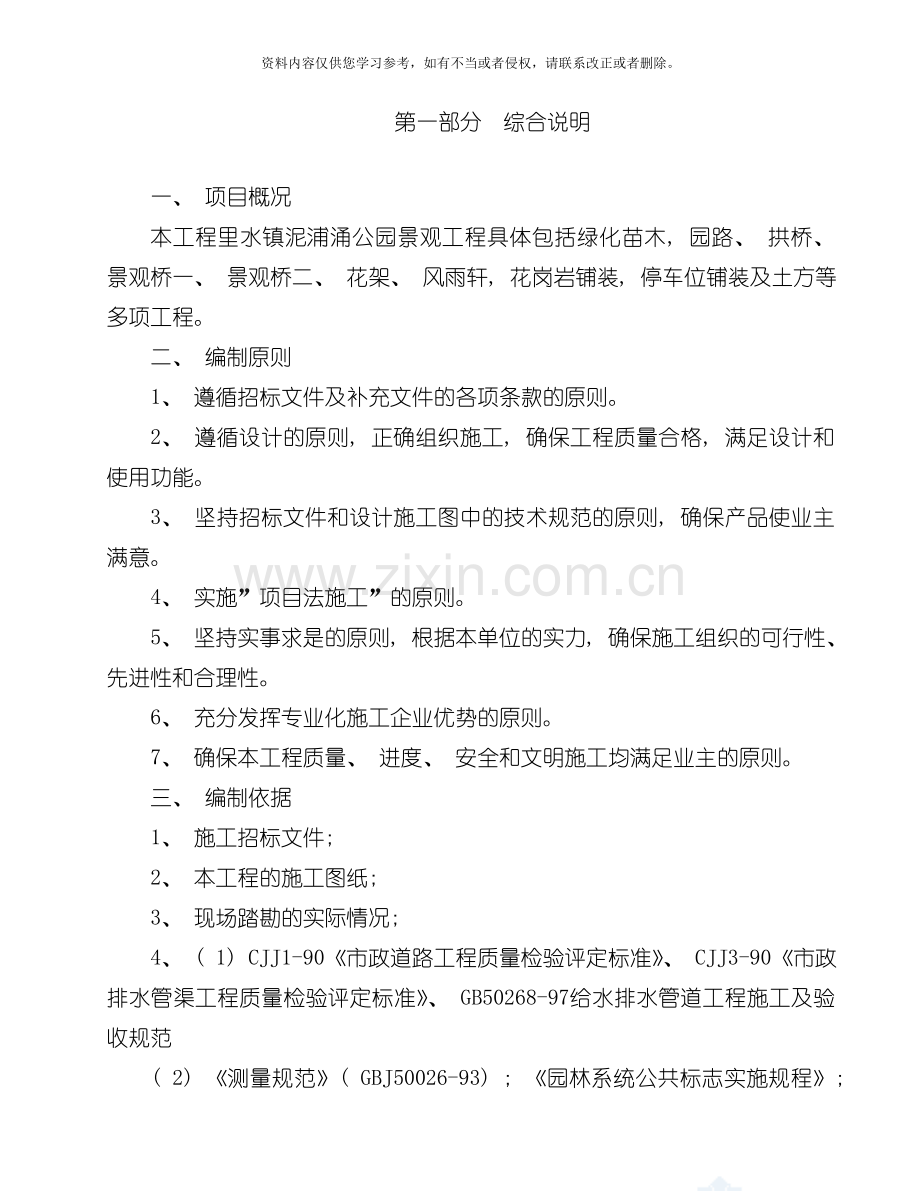

第一部分 综合说明

一、 项目概况
本工程里水镇泥浦涌公园景观工程具体包括绿化苗木, 园路、 拱桥、 景观桥一、 景观桥二、 花架、 风雨轩, 花岗岩铺装, 停车位铺装及土方等多项工程。
二、 编制原则
1、 遵循招标文件及补充文件的各项条款的原则。
2、 遵循设计的原则, 正确组织施工, 确保工程质量合格, 满足设计和使用功能。
3、 坚持招标文件和设计施工图中的技术规范的原则, 确保产品使业主满意。
4、 实施”项目法施工”的原则。
5、 坚持实事求是的原则, 根据本单位的实力, 确保施工组织的可行性、 先进性和合理性。
6、 充分发挥专业化施工企业优势的原则。
7、 确保本工程质量、 进度、 安全和文明施工均满足业主的原则。
三、 编制依据
1、 施工招标文件;
2、 本工程的施工图纸;
3、 现场踏勘的实际情况;
4、 ( 1) CJJ1-90《市政道路工程质量检验评定标准》、 CJJ3-90《市政排水管渠工程质量检验评定标准》、 GB50268-97给水排水管道工程施工及验收规范
( 2) 《测量规范》( GBJ50026-93) ; 《园林系统公共标志实施规程》; 《城市绿化植树工程施工规范》; 《城市园林绿化养护管理标准》; 《城市园林绿化工程施工及验收规范》; 《城市道路绿化规划与设计规范》CJJ75-97; 《城市园林绿化工程及验收规范》CJJ/T82-99; 《城市园林苗圃育苗技术规程》CJ14-86; 古建筑修建工程质量检验评定标准( CJJ70—90)
( 3) GB50204-92混凝土结构工程施工及验收规范
( 4) GB50203-98砌体工程施工及验收规范
( 5) GB50209-95建筑地面工种施工及验收规范
( 6) GB50259-96电气照明装置施工及验收规范、 GBJ303-88建筑电气安装工程质量检验评定标准
5、 安全生产、 文明施工、 环境保护等有关规定。
施工工期: 180天
质量目标: 符合( 工程施工质量验收规范) 标准, 确保合格
对合同条款的响应: 严格按照合同条款安排工程施工, 保工期、 保质量。对招标文件所列的全部合同条款予以接受和承诺。
四、 项目管理架构

施工作业班组
项目经理: 刘元庆

计
划
合
约
部

材
料
管
理
部

设
备
管
理
部

质

安

部

工
程
技
术
部

财

务

部
里水镇泥浦涌公园景观工程项目经理部
里水镇泥浦涌公园景观工程施工管理领导小组
技术负责人: 喻德松

第二部分 施 工 准 备
第一章 施工部署

一、 施工部署
针对本工程的特点, 我公司组建成一只丰富经验、 品德优秀的项目管理班子及优秀施工队进场施工, 确保施工进度计划的实施, 同时保证工程质量。
在施工进度计划安排方面, 采取先深后浅, 先下后上, 交叉施工作业, 发挥我公司机械化施工优势, 大力开展机械化施工, 加速施工进度, 如土方的挖运、 混凝土的浇筑、 拆除挡墙施工等。并运用我公司长期积累的地下工程施工技术和经验, 加强施工技术措施, 强化施工管理, 加速施工进度, 确保本工程优质按期的完成。
本工程的施工作业量大, 工期紧, 按期保质完成必须精心统筹, 合理安排, 立体交叉, 流水作业。本工程划分仿古建筑工程、 水电安装工程、 苗木种植、 园林小品、 道路铺设及附属工程。
二、 施工现场准备:
搭设彩钢房四间作为项目部办公用房, 及相关操作棚三间, 工具、 操作棚分三处搭设, 原则上工地现场不设职工宿舍, 尽可能不影响市容;
用挖掘机在现场挖排水沟, 确保施工现场内无积水, 水流向低洼地集中排放;
复核和引测建设方提供的永久性坐标及高程控制点, 测设施工现场控制网, 布置控制桩, 复核无误后用混凝土加以固定保护, 并插入旗帜明示, 以免破坏。
按照提供的施工图纸计算工程量和材料分析, 根据计算结果有计划地组织机械设备和材料进场, 堆放于指定地点;
施工用电设置总配电箱、 埋设线杆架空、 设总配电箱、 二级配电箱, 分部采用三相五线制、 照明用电为单相三线制, 除了工作零线外, 增加一根重复接地线。所有的配电箱均使用标准箱。
三、 劳动力组织计划的准备
现场管理组织机构已配足管理人员, 同时制定管理制度。
施工劳务层是在施工过程中的实际操作人员, 是施工质量、 进度、 安全文明施工的直接的保证者。故我公司在选择劳务层操作人员时原则为: 在我公司劳务优良的人员名册中选择: 具有良好的质量、 安全意识; 具有较高的园林技术等级; 具有相类似工程施工经验的施工劳务人员。
劳务层的划分为三大类: 第一类为专业化强的技术工种, 配备人员约为30人, 其中包括机操工、 机修工、 维修电工、 焊工、 测量工等, 这些人员均为我公司曾经参与过相类似工程的施工, 具有丰富的经验, 持的相应之上岗操作证的人员。第二类为普通技术工种, 配备人员平均为60人, 其中包括绿化工、 木工、 石工、 铺装工、 钢筋工、 混凝土工、 抹灰工等, 并施工过类似工程施工人员为主进行组建, 且配备三名园林技师作指导。第三类为非技术工种, 配备人员约为200人, 此类人员的来源为长期与我公司合作的成建制施工劳务队伍, 进场人员具有一定的素质。
劳务层组织由公司人力资源部根据项目部的每月工程的工作量、 进度、 质量要求, 选择确定具有园林施工能力, 经验丰富的劳务队伍, 并办理好各项用工手续, 在全公司进行平衡调配, 并以确保施工顺利为最基本之原则。

第二章 进场主要施工机械及周转材料配备

为保证工程能顺利进行, 已做好施工前准备工作, 制定切实可行的质量工作计划, 对施工机具设备、 材料检验及成品检查、 机具检查以及生活临时设施布置的各项工作应按要求完成, 落实到责任人, 并明确完成时间。并认真做好施工前技术准备, 现场准备, 物资准备。
一、 技术准备
1、 已认真组织和落实本工程的施工技术人员, 质量管理人员, 详细熟悉图纸, 进行图纸会审。认真阅读招标文件内容和业主、 设计的一切规定, 要求和参照的标准, 真正了解工程设计意图, 根据现场施工条件, 定出最佳施工方案, 使本工程的施工能够获得业主和监理工程师的满意。
2、 原材料的测试工作
已落实经验丰富及有上岗经验的质检人员, 对进场砂、 石料、 砖及允许实验范围内的各种施工材料进行送检测试, 并根据砂石料的含水量等情况确定砂浆的施工配合比, 水灰比等。
3、 检修测量仪器, 提出前期用工、 用料计划。提出机械、 构件加工、 材料和外委托加工计划, 力求保证工期进度的需要。根据设计要求和业主需要, 绘制施工大样图; 根据预算提出的劳动力计划, 做到组织落实, 保证施工要求。
4、 对现场交底时的桩位, 转角桩和其它节点桩位, 做好定位桩攀线桩控制, 认真做好保护工作, 确保工程施工的正确性。
5、 按业主提供的永久性水准点及坐标点, 沿线在施工区域按适当间距、 适当位置自引临时水准点和坐标点, 所设的临时水准点和坐标点经过二次以上的复核, 并经过二个以上的永久水准点和坐标点闭合, 报监理工程师审批后使用。
二、 物资机械准备
1、 根据工程合同的要求, 在工程开工前就要与材料供应部门进行联系, 落实材料货源。对于自行采购的工程材料, 如苗木、 花岗岩、 管道、 钢筋等, 在进场前对材料进行预测试, 达到业主及监理工程师满意之后, 采购至工地, 并按照进度计划, 和供货单位签订正式供应合同, 确保施工中不发生停工待料的误工情况。
2、 本工程的机械设备由项目部统筹安排, 已进行一次全面检修, 并做好机械设备的待用准备, 一旦接到工程建设指挥部的开工令, 立即准备进场施工。同时本工程为综合性广场工程, 又为于城市的繁华地段, 机械设备的数量及性能好坏, 将直接影响本工程施工进度, 因此准备足够的机械设备, 以满足本工程施工要求。

第三章 施工测量

一、 平面轴线控制用全站仪及J2经纬仪测设
1、 根据设计、 规划、 业主单位提供的总平面图和现场基准线和基准点, 建立平面控制网。
2、 利用坐标基准点, 测量出坐标点, 并由此引测各主辅轴线。
二、 水平标高控制用DS3水准仪及钢尺
1、 根据设计、 业主提供的水准点, 引测本工程±0.00基准点, 即黄海高程, 并把该标高引测到建筑物四周控制桩上, 并做保护措施。
2、 基坑开挖过程中、 距基槽底500㎜标高处, 用水准仪抄水平线, 沿基槽每5米插上竹片桩, 以便控制基坑挖土标高。
3、 基槽修整后, 用竹片桩在基底精确标定出基础标高, 并经水准仪校核。
三、 测量控制措施
1、 轴线控制:
根据建设方提供的坐标控制点, 根据图纸设计方格网上坐标在施工区域范围内测设纵、 横两道主控制线, 设置控制桩, 并用混凝土加以保护定位。然后用经纬仪根据控制桩测设全场方格网;
2、 放灰线:
根据设计施工总平面图用石灰粉在施工区域内以10M*10M为一方格撒出方格网, 定出施工作业面
3、 BM点高程测设:
根据建设方提供的高程控制点, 用水准仪引测高程, 并将方格网上每个角点的高程测设标注到绘制的测设图上, 用以计算土方工程量;
4、 土方标高控制:
根据设计高程和测设标高, 计算出挖土深度, 用水准仪及标尺控制挖土深度;

第三部分 主要的施工方法
第一章 给排水、 电力管道工程

一、 施工方法
( 一) 测量放线
1、 由业主组织有关部门交桩、 交线, 提供测量控制点。
2、 根据设计提供的桩点位置及测量控制点, 每200 米引测一临时水准点, 水准点须经闭合后方可使用。业主提供的桩点, 施工现场测量人员应做好栓桩, 临时水准点应设在附近建( 构) 筑物上或牢固的桩上。
3、 根据业主提供的管道中心桩及坐标桩进行测量放线, 管道中心线及占地边线应同时放出, 管道中心线上应打百米桩、 变坡桩及转角桩, 并注明相应的桩号、 高程及角度等, 所有桩点均应栓桩, 并做好记录, 以便在丢失、 破坏时顺利准确补测、 恢复。放线采用经纬仪, 并使用涂有红漆的专用木桩。
4、 在放线过程中如出现管道走向与实际位置有较大偏差情况, 应及时与设计、 业主等部门联系调整管道走向。
5、 测量人员认真履行复核制度, 同时做好原始记录, 测量完成后及时请监理工程师验桩、 验线、 合格并签字后进行下道工序。
6、 在线路与地下障碍物交叉处作出标记, 标出里程, 障碍埋深、 尺寸等。
7、 测量原地面高程, 而且记录现场原地面的高程和地形, 提交监理工程师。
( 二) 材料、 设备验收及布管
1、 材料要求
给水排水、 电力管道工程应按设计文件和施工图施工。变更设计应经过设计单位同意。
给水排水、 电力管道工程的管材、 管道附件等材料, 应符合国家现行的有关产品标准的规定, 应具有出厂合格证。用于生活饮用水的管道, 其材质水得污染水质。
给水排水、 电力管道工程施工, 应遵守国家和地方有关安全、 劳动保护、 防火、 防爆、 环境和文物保护等方面的规定。
给水排水、 电力管道工程施工及验收除应符合本规范规定外, 尚应符合国家现行的有关标准、 规范的规定。
2、 设备验收及布管
( 1) 入槽前管道要放在适当的砂袋拖架上, 或沟槽堆砂或堆草, 防止损坏管道外防腐。
( 2) 存放塑管的地面要平坦松软, 场地附近不得有腐蚀性化学物品。
( 3) 管材运至现场后, 沿沟槽一侧摆放, 特殊地段下管前再二次倒运到所需地段。
( 4) 管子起吊时要保持一定的角度确保管子变形力最小。
( 5) 管材、 管件及设备运卸至现场后, 必须由材料员( 质检员配合) 逐根逐件检查外防腐及管口质量, 并做好标识记录, 不合格的不准使用, 而且运离现场。管材、 管件、 设备进场后, 应具备合格证、 材质单。
( 6) 各种阀门要放在干燥防雨场地用支架支离地面, 分类存放, 标志朝外, 便于装卸和检验, 管帽和保护在安装前不得拆掉。
( 三) 土方开挖
1、 开挖前的准备
开挖前根据业主提供的资料进行现场调查以查明以下情况:
( 1) 施工期间地下水位、 土质情况;
( 2) 地上、 地下构筑物分布情况, 并与当地部门洽谈处理方案; 沟槽开挖前应要求各有关管线部门提供地下管线情况, 并结合人工开挖勘察, 确认无误后方可进行施工。当发现管线位置后应做好清晰的标志以保护好地下管线。
( 3) 对已建管道、 构筑物的衔接位置与高程在管线的沟槽开挖前, 要取得总监对沟槽挖掘的断面尺寸及挖掘土堆放的书面批准后再进行沟槽的开挖。
( 4) 制定土方开挖、 调运方案及沟槽降水、 支撑等安全措施。
( 5) 沟槽开挖前, 测量人员应向挖掘机机手说明地下设施的布局情况, 在地下设施两侧3米的范围内, 应采用人工开挖, 并对挖出的地下设施采取有效的吊架保护措施, 对于重要的地下设施, 开挖前应征得其管理单位的同意, 必要时应在其监护下开挖。
( 6) 沟槽开挖过程中, 如遇土质不好, 出现塌方、 开挖放坡受限制或土方转运有困难时, 则加钢板桩支撑, 支撑情况视土质情况而定。
( 7) 施工时在设置临时排水沟, 以保证排水通畅, 以保证开挖基坑不被雨水浸泡而造成基坑的质量问题。在基坑开挖时须在沟槽外两侧筑小土堤截水, 以防地表水倒灌入施工沟槽内。沟槽内两侧设排水沟和集水井, 用碎石填充, 当地下水丰富或遇雨天时用抽水机抽水, 以保证基坑不被水浸泡。
2、 土方开挖
( 1) 本工程采用0.8m3 挖掘机进行机械开挖为主, 人工清底为辅的施工方法。
( 2) 沿沟槽底部每隔6 米钉( 40×40mm) 木桩, 桩长0.5 米, 以控制槽底高程。在槽底用白灰线打出管道中心线, 以便于下管时控制开挖中心线, 沟槽严禁超挖, 如个别地方超挖时, 应用粗砂夯实至设计要求或总监要求的密实度, 如遇基坑为淤泥和虚土时应挖除淤泥及虚土回填粗砂厚30cm 以上, 如遇岩石须超挖0.3 米以上再整平并填以砂垫层至设计标高。
( 3) 开挖过程中遇有文物、 古树, 应妥善保护, 并及时通知有关单位处理。
( 4) 对距沟槽较近的建( 构) 筑物及电杆必须采取有效的支护措施, 吊车作业时应保证与上部高压线的安全距离。
( 5) 在软土地段采用放坡与钢板桩支护结合开挖。先按1: 1放坡开挖, 再用25号槽钢进行钢板桩支护开挖。
3、 沟槽土的堆放
沟槽土及材料堆在距沟边0.8 米以外的或项目监理指定的位置, 土的堆置高度不能超过1.5 米。以保障施工安全, 且不得掩埋已建地下管道的井盖, 妨碍其正常使用。
4、 在沟槽开挖期间, 必须严格保护沟槽两侧永久性工程设施的稳固, 如发现问题, 要立即停止施工, 并及时通知监理工程师, 凡业主提前指出的与管道交叉的各种地下管线, 施工开挖时必须严格保护, 并按业主及监理工程师的要求开挖。
5、 沟槽开挖允许偏差: 中心线位移为50mm , 高程偏差为±30mm 。
6、 排水措施
( 1) 凡有地下水的沟槽应及时排水, 槽底必须无浸泡现象, 以保证管道的干场作业, 并使地下水位降至槽底面0.5 米以下, 且降水作业持续到回填完毕。
( 2) 在沟槽内采用明沟和集水井排水, 采用明沟排水方法为沿沟槽每隔一定距离(根据渗透系数计算)设一座砖砌集水井, 井径0.8 米, 井底比槽底深0.5 米, 井内稳4″潜水泵, 集水井之间沿沟槽一侧做排水沟, 排水沟为0.3 ×0.3 米, 并以3‰坡度坡向集水井, 沟槽内水应排入工程师指定地点, 排水时排水口应做滤网, 防止对当地水质污染。
( 3) 施工中遇雨天增设集水井及水泵, 集中排水将水位降至沟槽底部以下0.5 米, 确保干场作业, 直至回填土超过地下水位高度且不致使空管浮起的高度时, 才可停止和拆除降、 排水设施, 雨季施工还应在沟槽顶部两侧分设挡水堤或截水沟, 以防止地面水流入沟槽。
( 4) 遇有流砂的土层时宜采用人工降低地下水位的方法, 具体方法为: 施工前, 沿沟槽一侧, 每隔20-30 米打一大口井, 大口井直径为DN500, 材质为砼管, 在距沟槽边2-3M 的位置上。
( 5) 永久性工程的临时支撑如不准备取出, 其强度至少要相当于永久性支撑, 施工时一定要保持地下水位下降后不会影响建成的设施( 或现有的设施) 。
7、 沟槽开挖质量标准
( 1) 不扰动天然地基或地基处理符合设计要求。
( 2) 槽壁平整, 边坡坡度符合施工设计的规定。
( 3) 槽底不得受水浸泡。
( 4) 沟槽开挖完毕后应及时填写沟槽开挖质量检验评定表, 并及时请监理工程师验槽, 合格后方可进行下道工序。
8、 过路采用明开挖法施工, 施工时做到连续施工,施工后迅速回填,如不能迅速回填,应铺设钢板做临时便桥,以减少对车辆,行人的通行影响。若道路为车行道, 提前与当地交警取得联系, 争取得到交警的支持, 由交警协助指挥交通。施工时施工带周围用警示牌提示周围车辆和行人。工程完工后, 及时回填恢复通车。
9、 各种管线交叉的处理
( 1) 施工管道与其它管线及电缆交叉位置, 在施工前由业主通知施工单位, 施工单位在开挖电缆及其它管线位置土方时, 必须将其管线管理单位人员请到现场, 在其监护下由人工开挖, 并及时向业主报告有关交叉情况, 便于业主与其它管理部协调制订并落实处理方案, 或另行确定交叉方法。
( 2) 遇不得拆改的各种管道及电缆, 需用软吊带与横担上的钢管( 或方木) 拴吊在一起, 也可在管道底部用砖堆( 或钢管) 架起保护。吊车作业应保证与上部高压线的安全距离。
( 3) 施工时, 不得对原有电缆、 管道损伤。
( 四) 、 管道的敷设
1、 基础及管座施工
( 1) 砂垫层
人力翻斗车转运入仓, 人工浇筑, 平板振动器振动捣密实。
①若管道处于软土上应会知甲方、 监理及设计人员到现场解决, 排水管道地基承载力不小于10Kpa。
②测量中心轴线, 标高, 并放出基础边线。在沟底设置水平小木桩, 桩顶标高为管道平基混凝土面的标高。
③砂垫层应先将砂拌匀然后铺设, 铺筑垫层时应边铺边检平, 并用平板振动器在垫层面上予以振动压实。
2、 塑料管的敷设
管材敷设前应检查管材及配件的规格及外观质量, 确保管道的排列顺序, 保证管道端口堵头密封无脱落, 管道应由人工递送放入沟, 禁止翻滚入沟或用绳索串心吊放。管道的切割可用专用切割工具, 根据管径大小选用不同规格截管刀。管道接口端面应平直, 无毛刺。接管口处涂刷专用胶水后, 应找正方向即管材有标志一面在同一方向, 然后对插入接头挤压固定。接续中应防止杂质杂务进入管内。管道接续时管内及接口处应保持清洁, 无尘砂、 水迹及油污。若装配后管道发生移位、 漂浮、 内有异物等情况, 应及时纠正返工处理。
管道布放后, 应尽快连接密封。管道不能及时连接时, 应在接头一定范围内不回填, 以免影响接头的安装, 对引入手孔的管道应用堵头密封。
同沟布放多根管道有不在同一平面时, 接口一定要错开、 每隔3m 左右用肋带捆绑一次, 排列平整。管道方向变化即上下左右的转弯应成圆弧状, 不能小于管道的最小弯曲半径。转弯处应避免有接头, 接头应安排在直线路由部分。弯管道各折点指标均应符合设计要求, 当转弯或沟槽内有水管道排列困难时, 可采用支架或木桩固定, 以达到固定管道的效果。接头处应在施工图上记录标注, 长途铺设的管道应埋设标石。
管道过中间人( 手) 孔无需要剪断, 管道两断进出入人( 手) 孔应留有足够的长度, 以保证日后穿缆。手孔内的空余管道及已为光缆专用的管道端口应用堵头密封。
3、 管道接口
热收缩套口: ( HDPE管)
( 1) 管套的施工环境温度为0～60℃, 若环境温度低于0℃, 应对管套采取保温措施。管材连接处表面的灰尘和脏物应清理干净, 并使之对接无缝。
( 2) 应用液化石油气喷枪火焰从热收缩套中间沿圆周方向均匀加热, 并使热收缩套完全收缩后再分别向两端延伸加热。加热时套管允许受热温度不得超过250℃。在局部收缩完后再重新加热表面凹凸不平的其它部分, 直至使其完全平整。最后应对收缩套的两端热熔胶充分熔化。
熔接: ( 塑料管)
( 1) 热熔式连接: 利用热塑性管材的性质进行管道连接, 热熔时采用专门的加热设备(一般采用电热式), 使同种材料的管材与管件的连接面达到熔融状态, 用手工或机械将其压合在一起。这种方式结合紧密, 安全耐用, 避免了金属管件接头处水的跑、 冒、 滴、 漏等现象。
( 2) 电熔合连接: 管件出厂时将电阻丝埋在管件中, 做成电热熔管件, 在施工现场时, 只需将专用焊接仪的插头和管件的插口连接, 利用管件内部发热体将管件外层塑料与管件内层塑料熔融, 形成可靠连接, 并结合专用数码记时器和安装指示孔等计时方式。热熔效果可靠, 人为因素降到最低, 施工质量稳定。另外安装时仅用电缆插头, 可克服操作空间狭小导致安装困难的问题。
( 五) 、 检查井砌筑
1、 井底底板混凝土:
井底底板混凝土浇筑前要对底板中线桩、 高程线进行复核。采用平板振捣器振捣。用溜槽下混凝土时要避免骨料分离, 要控制好混凝土塌落度。浇筑完成后, 及时采取保温、 养护措施。
2、 检查井砌筑
底板座应铺砌牢固, 四周仔细夯实, 盖板顶面标高应与路面标高一致。井内保持清洁, 施工完毕应将井盖盖好, 井口与路基的填土施工配合, 同时升高。
砌砖前必须对砌筑所用材料进行检验和试验, 合格后方可使用。砌砖前必须检查基底的尺寸, 高程及底板混凝土强度是否符合要求。砌井时应随时掌握尺寸。
1) 与混凝土基础相接的砌筑面应先清扫, 并用水冲刷干净。
2) 砌砖前应根据所放井位线, 撂底摆缝确定法砌筑。
3) 砌井时, 砂浆应满铺满挤, 灰缝不得有竖向通缝, 水平灰缝厚度和竖向灰缝宽度一般以1 ㎝为标准。
4) 砌墙如有抹面, 应随砌随将挤出砂浆刮平, 如为清水墙, 应随砌随刮缝, 其缝深1 ㎝为宜, 以便勾缝。
3、 抹面
①抹面前先用水浇湿砖面, 然后采用三遍法抹面, 即:
a、 先用1: 2( 1: 2.5) 水泥砂浆打底, 厚0.8cm。必须压入砖缝, 与砖面粘接牢固。
b、 二遍抹厚0.6cm找平。
c、 三遍抹厚0.6cm铺顺压光, 抹面要一气呵成, 表面不得漏砂粒。
②当分段抹面时, 接缝要分层压茬, 精心操作。
③抹面完成后, 井顶用草袋覆盖, 防止干裂。
④砌井抹面达到要求强度后即可还土, 严禁先还土后抹面。
⑤为了保证抹面三层砂浆整体性好, 因此分层时间最好在定浆后, 随即抹下一层, 更不得过夜, 如间隔时间较长, 应刷素浆一道, 以保证接茬质量。
⑥修复因接管破坏旧抹面时, 先首先将活动起鼓灰面轻轻砸去, 并将砖面剔出新砸, 用水冲洗后, 先刷素灰浆一道, 然后再分层抹面。
4、 安装井盖井蓖:
在安装或浇筑井圈前, 先仔细检查井盖。井蓖是否符合设计标准和有无损坏、 裂纹。
检查井等砌完后, 立即安装井盖井蓖。检查井位于非路面时, 井盖高程应高出周围地面15cm。
当井身高出地面时应将井身周围培土。
( 六) 闭水( 水压实验) : ( 给排水管道)
当雨、 污水管道安装接口及检查井都分段完成, 接口砂浆强度达到设计70%以后, 根据设计要求, 分段进行闭水实验。
闭水试验( 水压试验) 应在管道灌满水后24小时进行, 试磅时间不得小于设计要求。磅水水头高度为管内顶( 窨井筒) 水平面。如窨井高度底于磅水要求的2M水头时, 水头高度至窨井口为止。
( 七) 管道冲洗、 消毒( 给水管道)
消毒: 采用高浓度的氯化水浸泡2小时以上。
冲洗: 待管道消毒后, 即可进行冲洗。冲洗水的流速不低于0.7米/秒, 否不易把管内杂物冲掉, 或造成冲洗水量过多。对于主要输水干管的冲洗, 应事先认真拟定冲洗方案, 并调整管网压力。在冲洗过程中, 严格监视水压变化情况, 冲洗前应对排水口状况仔细检查, 下水道或河流能否排泄正常冲洗的水量, 冲洗水流是否会影响下水渠等的安全, 在冲洗过程中应设专人安全监护。
( 八) 管道土方回填
由于管线工程完成后即进行土方回填工程施工, 因此回填质量是把握整体工程质量的关键, 是施工的重点。管线结构验收合格后方可进行回填施工, 且回填尽可能与沟槽开挖施工形成流水作业。
1、 为了保证回填土的质量, 在现场办公区设土工试验室, 以便随时掌握回填土的含水量及压实密实度。
2、 回填土的含水量必须符合要求, 当回填土的含水量过大时, 根据天气、 现场情况, 采用晾晒或掺拌石灰粉的措施, 以达到回填土的最佳含水量。
3、 为了避免井室周围下沉的质量通病, 在回填施工中应采用双填法进行施工, 即井室周围必须与管道回填同时进行。待回填施工完成后对井室周围进行2 次台阶形开挖, 然后用9%灰土重新进行回填。
4、 管顶以上0.5m 范围内用人工夯填, 每层压实厚度不大于15cm。管顶1.5m 以上用推土机配合压路机进行回填。具体施工操作应严格按操作规程进行。
5、 回填土高度至路床以下15cm 为止, 待该施工段全部管线工程完成后, 集中对该部分进行回填压实处理, 以保证路基的整体性和稳定性。
6、 回填前清除槽内杂物、 排除积水。
7、 沟槽两侧须同时回填, 且两侧高差不得超过30 ㎝, 管顶以上50 ㎝范围内应特别注意夯实设备的选用, 以防止对管道结构造成损坏。
8、 回填土每层虚铺厚度为20～25 ㎝。
9、 回填土中不得有碎砖、 石块。
10、 分段回填时, 相邻段的接茬应呈阶梯状, 且不得漏夯。
11、 胸腔土密实度为95%以上, 管顶以上50 ㎝范围内填土密实度为87%以上。
12、 每层回填完成后必须经质检员检查、 试验员检验认可后方准进行下层回填工作。

第二章 拆除工程
施工工艺流程图

第三章 园路工程
一、 园路地面铺装
铺装地由块料面层组成主要的路面, 在园路的两侧布置侧石。因此施工的关键在于放样和块料加工的准确。
我们拟订的施工顺序是: 测量放样→地基处理→块石垫层→支模→侧石安砌→混凝土基层→砂浆粘接→块料面层。
1、 地基作业
首先, 我们要根据坐标网格找出铺装地的中心点或园路的相交点或坐标。并根据这些点之间的方位角和距离, 用经纬仪从两端进行闭合校核, 确保其测绘的准确性, 然后根据控制点再进行局部放样。根据所放之样进行路基的施工, 路基要做得略宽些, 即利于施工方便, 同时也保证了路基。
对于夯实的土要做含水量和密实度实验。如含水量过高, 要进行翻晒处理, 如过干, 则洒水湿润, 使含水达到最佳值, 这样有利于土粒之间的摩阻系数达到最好值, 以确保土基的密实度。
由于块料面层的基层是素砼, 抗折强度较低, 为此要确保土基的密实度达到97%以上。因为没有地质报告, 在施工中要注意随机应变, 必要时要钻土取样进行分析。
对于暗浜则要挖掉淤土, 用砂石和土每30CM一层分层压实, 对于弹簧土就要翻开晾晒并撒石灰粉, 等干后再夯实, 或者加碎石夯实挤紧。
如果遇到承载力较低的地基且面积较小, 则可将水泥或沥青注入其中来改进土粒之间的胶结状态以提高地基的承载力。
2、 砼作业
混凝土采用商品混凝土。
当混凝土铺好后, 要用平板式振动机横向纵向振捣两次。每次振捣时要沿前进方向搭接30-50CM( 保证有1/3的搭接面) , 振捣至混凝土不再下陷、 浆水不再上溢为止。
由于是砼基层找坡, 浇捣时要注意泛水( 用水准仪跟踪控制) 。为了便于和面料紧密结合, 可在其强度比较小时用竹丝扫帚大面积拉毛。待砂浆强度达到70%以上( 三天后) 就可铺贴块料面层。
块料要选择表面平整光滑、 无缺棱掉角、 裂纹和颜色不纯等现象的材料。
为了确保拼贴完美, 首先要计算出块料的几何尺寸, 并在砼基层上放出大样, 根据该尺寸下料。然后进行试放, 放时先放砼基层上两侧最外侧一块并一直向前, 起标示作用, 以两侧块料的边为准线拉麻线铺贴块料。
3、 块料铺贴
( 1) 地面浮渣清理干净;
( 2) 找出施工面四周的中心, 弹出中心线, 由标准标高线挂出地面标高线;
( 3) 饰面板表面不得有隐伤、 风化等缺陷, 不得采用易褪色的材料包装; 预制人造石材面板应表面平整, 几何尺寸准确, 表面石粒均匀、 洁净、 颜色一致;
( 4) 安放标准块, 用水平尺和角尺校正无误;
( 5) 图案拼花和纹理走向清晰的石材要试拼, 满意后再正式拼贴;
( 6) 一般地面应从中间向四周铺贴, 台阶一般由下向上铺设; 正式铺贴前, 用素水泥浆将基层刷一遍, 随刷随铺;
( 7) 用1: 3干硬性水泥砂浆( 水泥砂浆) 找平, 石材用水全部湿润并阴干放置;
( 8) 水泥浆涂抹在材背面, 安放时必须四角同时落下, 用橡皮锤敲击平实, 缝隙顺直且小于1MM;
( 9) 室外安装光面和毛面的饰面板, 接缝可干接或在水平缝中垫硬塑料条, 垫硬塑料条时, 应将压出保留部分, 待砂浆硬化后, 将硬塑料条剔出, 用水泥细砂浆勾缝。干接缝处宜用与饰面板颜色相同的勾缝剂填抹; 粗磨面、 麻面、 条纹面、 天然面的接缝和勾缝应用水泥砂浆。勾缝深度应符合设计要求;
( 10) 路面碎拼石材施工前, 应进行试拼, 先拼图案, 后拼其它部位。接缝应调协, 不得有通缝, 缝宽为5~20MM;
( 11) 施工时采用胶料的品种、 掺合比例应符合设计要求并具有产品合格证; 铺好的地面在2~3天内禁止上人, 素水泥或勾缝剂嵌缝, 表面应清洁干净。光面和镜面的饰面板经清洗晾干后方可打蜡擦亮;
( 12) 整批石材到货后, 需先挑选石材色差、 对角、 大小、 尺寸不一的, 统一安排后方能正式铺贴;
( 13) 为了保证胶结的质量可在水泥砂浆中掺2-3%的107胶水。铺时在块料背面抹上略厚于设计厚度的呈四棱台形的砂浆, 铺在刷过素水泥浆的基层上, 用橡皮锤轻轻敲实, 将浆水挤出, 确保座浆率。
( 14) 铺好干硬后, 用接近块料颜色的水泥稠浆嵌实, 面层再用干布擦干净。在面层铺完24H后应洒水养护1-2天, 用以补充结合层硬化过程中所需的水分, 养护期三天内禁止踩踏。
( 15) 要注意块料面层铺贴时的平整度, 用直尺检查, 两块石材之间的高差不得大于0.5MM。
( 16) 对于侧石要注意在转角处的圆顺, 线条要柔和。侧石之间要留有5MM的缝隙, 用砂浆嵌实, 并在上口留出约3MM的高度。

四、 园林小品
1、 钢筋混凝土工程
( 1) 对混凝土的模板工程程应进行认真的检查。首先是模板的强度, 刚度及稳定性要满足施工的要求。对模板入支架的设计要考虑多方面的因素, 而不按规范要求震实混凝土, 会使混凝土内部或表面产生气泡和蜂窝, 从而导致所浇注的混凝土强度往往低于设计要求, 给工程质量留下隐患, 其次模板的尺寸, 标高和轴线位置应符合设计图纸的要求, 这是保证工程按图施工的先决条件。还有就是模板的平整度、 拼缝、 预埋件和预留孔位置应符合钢筋混凝土施工验收规范的要求。模板拼缝不严密, 往往会产生漏浆, 造成新浇混凝土表面产生露石等现象, 影响新浇混凝土的质量, 因此, 模板工程必须经验收合格后才能进行下一工序施工。
( 2) 钢筋的规格、 品种、 直径、 根数及绑扎制作应符合设计图纸和施工验收规范的要求, 在施工过程中要严禁工人及料车直接压在钢筋面上, 以免将负弯距钢筋压低, 同时要配备工人随时调整负弯距筋的位置、 及时交将偏位的钢筋纠正。
( 3) 对混凝土的用材料进行严格检查, 作试验来确定配合比。水泥、 水、 碎石、 砂和外加剂应符合相应质量评定标准的要求, 在施工的过程中要经常检查混凝土的配合比情况, 特别是水灰比和砂率, 拌和混凝土时原材料一定要过磅, 混凝土的坍落度应满足施工规范要求。在配合比及水灰比的同时, 还应抽取有代表性的混凝土做试件, 用以评定该部位的混凝土强度。因配合比弄错, 原材合格造成的重大事故是不少的。
( 4) 浇注混凝土的机械设备应能满足施工要求。一般使用的机械设备必须经过自检, 自检合格才能投入生产。部分设备还须经有关部门验收合格才能使用, 除正常使用的机械设备外, 还应有一定数量的备用设备, 以保证混凝土浇注的连续作业。
( 5) 混凝土施工工艺应符合现场实际要求。混凝土的浇筑方法、 顺序、 混凝土的搅拌时间, 混凝土的振捣方法, 混凝土的拆模时间和养护, 均应符合有关规范的要求, 严防雨天施工混凝土漏振导致混凝土出现蜂窝、 麻面、 狗洞。
( 6) 施工操作人员素质应满足施工要求。要求岗位工人必须持证上岗, 如升焊工、 电工等。主要工作一定要有技术熟练的工人把关, 例如进行混凝土振捣的工人, 调整钢筋位置的工人, 控制混凝土浇注厚度的工人维护模板的工人等。
2、 安装工程
栏杆、 座凳应严格按设计图纸要求设置, 确保整洁美观, 安装牢固。栏杆设置伸缩缝, 缝宽10~20cm, 缝中填塞沥青麻筋等弹性性防水材料。

第五章 绿化苗木种植

一、 园林植物种植前准备阶段控制要点:
1、 凡列为工程中的种植工作, 施工前应到现场核对设计图的平面和标高, 如有图纸与实际不符, 应及时向建设单位( 业主) 报告, 建设单位提请设计单位作变更设计;
2、 调整或清除原绿地中植物布局, 必要时经建设单位同意, 可将原绿地中的植物移出绿地;
3、 制订用水、 用电、 交通组织计划;
4、 作好土方平衡计划, 落实进出土方和建设弃土的来源和去向, 并根据绿化工程的进度编制施工计划和应急计划。
二、 种植土回填要求
( 一) 土质要求:
根据招标文件要求, 种植土采用微酸性肥沃菜园土。
制作绿带地形时, 所用土壤应符合园林绿化栽植要求, 不能以市政建筑垃圾土填充和一般城市挖方淤泥土填充。推土要均匀密实, 排水、 渗水性能良好, 在堆土教充分的自然沉降, 并补充堆土, 形成均匀平整的上述要求的地形后, 再进行绿化种植; 避免绿化种植后, 因土壤沉降不均匀而影响绿带景观效果。
( 二) 种植土质量控制要点( 种植前应使该地区的土壤达到种植土的要求)
1、 种植土壤及地下水位深度必须满足种植植物的生长要求, 并达到施工规范的要求;
2、 在种植土层下有不透水层, 若遇有不透水层必须设法粉碎、 穿孔使其透水淋溶;
3、 禁用推土机重复碾压堆土、 造山或改造地形, 这样做最易形成不透水层, 特别在土壤含水量过高的情况下碾压堆土、 造山或改造地形;
4、 地下水位必须在中等( 100CM) 水位以上, 若地上水位属于50CM的浅水位时, 必须做排水设施处理;
5、 有建筑垃圾的土壤、 盐碱地、 重粘土、 粉砂土及含有有害园林植物生长成份的土壤, 必须用种植土进行局部或全部更换;
6、 种植土中影响植物生长发育的石砾、 瓦砾、 砖块, 树根、 杂草根、 玻璃、 塑料废弃物、 泡沫等混杂物, 施工企业必须清除;
7、 种植土的质量情况, 提供有资质单位出具的土壤分析报告, 若土源不同, 必须提供另一土源
