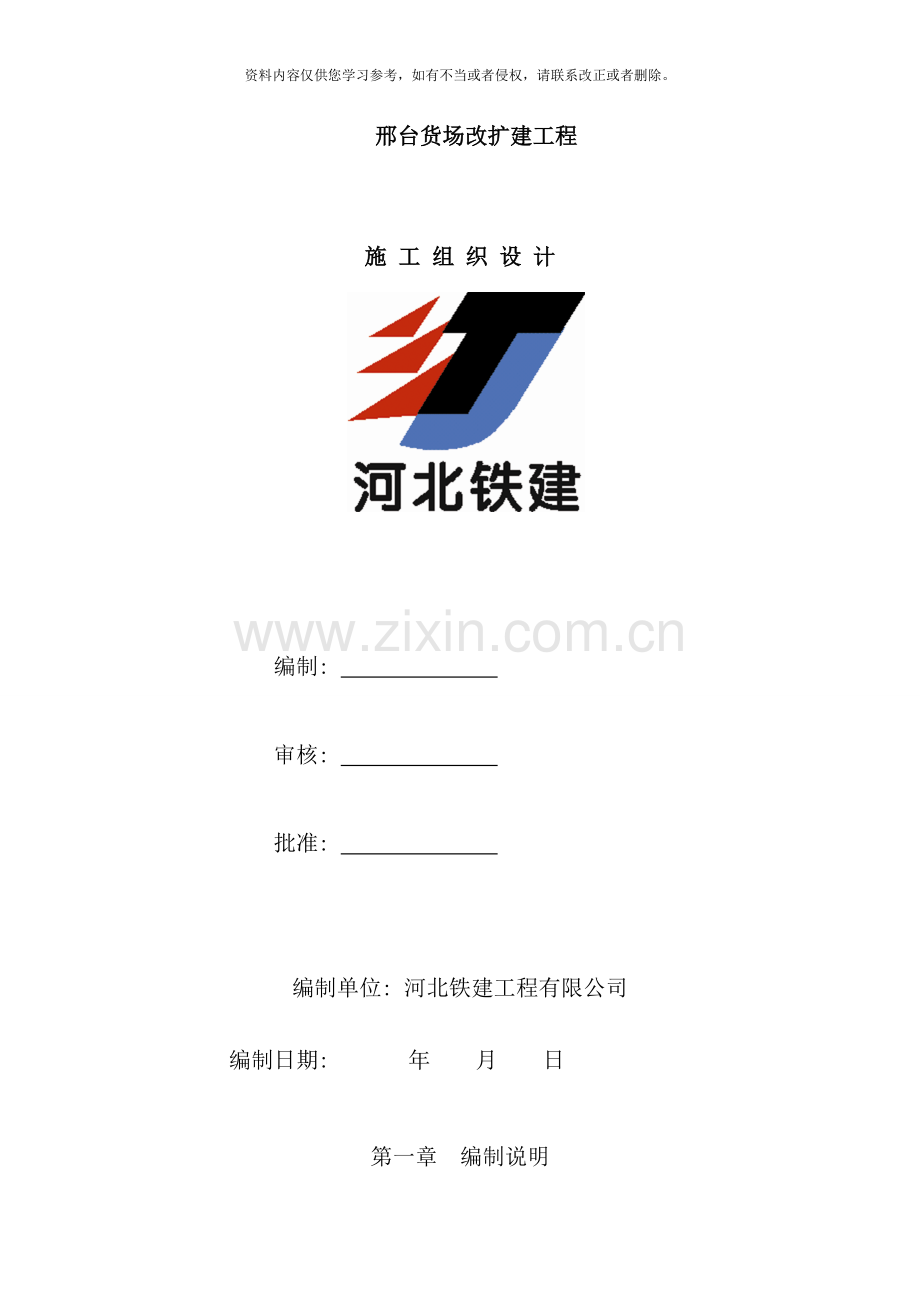

邢台货场改扩建工程

施 工 组 织 设 计

编制:

审核:

批准:

编制单位: 河北铁建工程有限公司

编制日期: 年 月 日

第一章 编制说明
第一节 编制依据
一、 与建设单位签订的施工合同和建设单位提供的邢台货场改扩建工程施工图纸。
二、 工程有关的施工及验收规程、 规范
三、 铁路建设相关施工要求和规范
( 一) 地基基础:
1) 《建筑地基基础工程施工质量验收规范》 GB50202-
2) 《建筑基坑支护技术规范》 JGJ 120-99
3《建筑地基处理技术规范》 JGJ 79-91 已作废
4) 《建筑桩基技术规范》JGJ94-94
( 二) 混凝土结构工程:
1) 《混凝土结构工程施工质量验收规范》 GB 50204-
2) 《混凝土质量控制标准》 GB 50164-92
3) 《钢筋机械连接通用技术规范》 JGJ 107-96
4) 《预应力筋用锚具、 夹具和连接器应用技术规范》 JGJ 85-92
( 三) 砌体机构工程:
1) 《砌体工程施工质量验收规范》 GB 50203-
( 四) 屋面及设备安装工程:
1) 《屋面工程质量验收规范》 GB 50207-
2) 《建筑电气工程施工质量验收规范》 GB 50303-
( 五) 其它:
1) 《建筑工程施工质量验收统一标准》 GB 50300-
2) 《建筑装修工程质量验收规范》 GB 50210-
3) 《建筑安装工程施工验收规范》
4) 《建筑安装工程安全技术规范》
5) 《建筑安装工人安全操作规程》
6) 《建筑工程质量管理条理》 ( 中华人民共和国国务院第279号令)
7) 《建筑给水排水采暖工程施工质量验收规范》 GB 50242-
8) 《给水排水管道工程施工及验收规范》 GB 50268-97
9) 《建筑设备施工安装通用图集暖气工程》 91SB1
10) 《建筑设备施工安装通用图集给水工程》 91SB3
11) 《建筑设备施工安装通用图集通风与空调工程》 91SB2
12) 《建筑物防雷设计规范》 GB 50057-94
13) 《火灾自动报警设计规范》 GB 50116-98
14) 《电气装置安装工程电缆线路施工及验收规范》 GB 50168-92
新GB50168- 规范
15) 《电气装置安装工程接地装置施工及验收规范》 GB 50169-92
16) 《电气装置安装工程旋转电机施工及验收规范》 GB 50170-92
17) 《电气装置安装工程底压电器施工及验收规范》 GB 50254-96
18) 《等电位联结安装》 02D501-2
19) 《接地装置安装》 建筑通用电气通用图集 03D501-4
20) 《电缆桥架安装》 D701-1-2
21) 《常见灯具安装》 D702-1-2
22) 《硬塑料管配线安装》 98D301-2
22) 《建筑物、 构筑物防雷设施安装》 99D501-1
23) 现行国家规范及行业标准《房屋拆迁工程施工安全管理条例》、
《建筑拆除工程安全技术规范》、 《房屋拆迁施工现场防治扬尘污染管理规定》、 《城市房屋拆迁及建设工程施工现场市容环境卫生管理规定》
仔细查阅规范, 应执行现行标准规范
四、 企业标准
1) 《质量、 环境、 职业健康安全管理手册》 第二版
2) 《程序文件》
3) 《作业指导书》
五、 现场调查资料。
为什么不编入
京铁师〔 〕755号路局营业线施工安全管理实施细则
京铁建[ ]154号) 北京铁路局关于印发《北京铁路局建设工程大型施工机械设备安全管理办法》的通知
第二节 编制范围
邢台货场改造工程是北京铁路局重点工程。主要内容包括邢台货场站内路面、 轨道、 房建、 通信、 信号、 信息、 电力等工程。

第二章 工程概况
第一节 工程概述
1.工程概况
邢台站是京广线上的一等中间站, 位于京广线381公里西侧、 河北省邢台市桥西区郭守敬南路, 北接京广线的官庄站, 南接京广线的小康庄站, 战中心里程为京广线K378+700。邢台货场位于邢台站站房对侧南端咽喉, 为综合性货场, 占地面积为98161㎡, 生产面积约为73000㎡。邢台货场主要服务于邢台市境内企业及厂矿的散杂货物集散运输, 与京广线的集疏运能力有紧密联系。
第二节 主要项目工程
一、 拆除既有线3线站台及仓库, 将货3线改造为集装箱、 钢材等货物装卸线, 将货1线、 货2线门吊移至货3线。
二、 拆除既有货1线、 货2线及门吊等装卸设备。货3线东侧布置道路后, 向东依次还建货2线、 新建货物仓储库, 仓储库东侧与围墙间布置道路, 满足汽车装卸货物空间。
三、 拆除既有线调楼、 汽车衡及汽车衡控制室。新建生产调度楼、 汽车衡等生产房间。
四、 通信系统将电缆改造为光缆。
新建的呢为什么不编?
第三章 人员、 设备的安排
第一节 机械设备及施工人员的安排
公司安排具有资质且经验丰富、 工作和沟通能力强的胡玉宾担任本工程项目经理。同时挑选了业务能力强、 工作认真负责的有关人员担任项目副经理、 项目工程师及有关施工、 技术、 质量、 安全、 材料等项目管理人员, 组成一个强有力的项目经理部的领导班子。
土方机械: 在基坑土方开挖施工阶段, 安排1台反铲挖土机挖土, 并配备2台30铲车倒土。
垂直运输机械如下:
( 1) 汽车吊。因为本工程施工周期比较短, 不再设塔吊。在施工中, 根据需要随时调配合适的汽车吊, 负责工程结构施工阶段的垂直运输。
( 2) 砼垂直运输。本工程采用商品砼, 垂直运输采用汽车泵。
( 3) 卷扬提升机。负责砌筑、 抹灰、 装修阶段的垂直运输。
主要机械设备进场计划安排:
( 1) 反铲挖土机在土方开挖前一天进场。
( 2) 卷扬提升机在主体结构施工时进场安装。
( 3) 其它机械根据施工需要, 提前一天进场。
第二节 项目部组成人员的安排
本工程为路局重点工程, 工期紧, 任务重。项目部设项目经理一人,项目总工一人, 下设四部一室, 即工程技术部、 安全质量部、 物资设备部、 综合办公室。
项目部下设路基施工队、 轨道施工队、 房建施工队。
人员表
管理机构职务
姓名
技术职称
项目经理
胡玉宾
高级工程师
项目总工
李翔飞
助理工程师
安全员
王立华
助理工程师
质量员
孙德全
助理工程师
技术员
常瑞民
助理工程师
材料设备员
高永福
助理工程师
施工员
王金怀
助理工程师
组织机构框构图如下:
总公司

项目经理
工程技术部
综合办公室 室
安全质量部
物资设备部
房建施工
其它专业

总工

线路施工队

项目主要人员及部门管理职责划分表
人员或部门
职 责
项目经理
全权代表本单位全面履行项目合同, 对工程质量、 安全、 工期和成本控制负责; 负责项目经理部内部行政管理工作。
项目总工程师
主抓技术管理和重大技术方案的制定; 负责编制年、 季、 月施工计划; 负责制定质量计划和安全生产计划, 组织定期的安全、 质量检查; 负责与监理公司、 设计公司和业主技术部门的协调工作, 负责竣工交验。分管工程部。
工程技术部
组织设计文件会审, 熟悉施工图纸、 施工合同和技术规范, 根据合同要求, 编制实施性施工组织设计和各项特殊地质地段的专项施工预案; 负责建立技术管理日志, 做好项目技术档案管理工作; 掌握工程进展情况, 归纳分析影响施工目标的因素, 并提出改进措施; 组织重点技术问题攻关, 负责施工技术交底, 检查指导班组的技术工作; 负责编制年、 季、 月施工计划; 负责工程测量、 量测、 试验、 质检; 配合设计、 监理的工作。下设测量组、 试验室、 调度室。
物资设备部
按施工组织设计及合同要求, 负责现场设备的管理, 为项目施工提供保障; 编制设备、 配件供应计划, 经主管经理批准后负责实施。建立设备管理台帐; 掌握项目各生产公司的工程进展情况, 归纳分析设备影响进度的因素, 并提出改进措施; 根据项目管理特点, 制定设备管理标准和实施办法, 对工程使用的机电设备的质量和管理负责; 按施工图、 施工组织设计及合同要求, 负责材料订货、 采购; 编制材料、 设备供应计划, 经主管经理批准后负责实施; 整理保管好一切材料、 机电设备的资料和报告证件等, 建立管理台帐, 做好各项材料消耗和库存统计工作。
安全质量部

制定质量等计划及其管理细则, 组织处理质量事故; 做好质量档案管理工作; 按照质量体系文件, 全面开展各项质量活动, 建立质量管理日志; 负责隐蔽工程的检查与评定。
根据工程具体情况, 结合项目管理特点, 制定安全、 环保等计划及其管理细则, 组织处理安全事故; 负责进行日常的安全生产检查并做好记录, 建立安全管理日志, 做好安全档案管理工作; 按照安全、 环境保护体系文件, 全面开展各项安全活动; 负责施工重大危险源的辨识及预案。
综合办公室
对外联络, 文秘, 人事劳资, 治安保卫, 职工食堂及内部行政等事务

第四章 施工准备
一、 现场准备:
以书面形式接受业主和设计单位提供的场地红线桩及标准水准点以及需拆除的建筑物, 及时组织人员、 材料及机械设备进场, 规划好做好现场的”四通一平”工作。现场设钢筋加工堆料区、 木工加工及模板堆放区、 办公室、 库房; 生活区设职工宿舍、 厨房、 厕所、 淋浴室等, 平面布置满足文明施工的要求。施工现场设施工道路, 路面硬化。现场平面布置图
二、 组织准备:
我公司选派富有丰富同类工程施工经验的施工管理人员、 相应的专业技术人员组成本工程的项目经理部, 选用具有多年施工经验的专业施工队伍, 各岗位人员具有相应的专业技术资质, 持证上岗。
三、 技术准备
开工前组织施工管理人员熟悉图纸及与本工程有关的法规和技术文件, 了解施工中的重点、 难点, 制定相应的措施; 配合业主、 设计单位做好图纸会审工作; 根据工程需要, 落实测量仪器、 工具的数量, 需进行鉴定的及时鉴定。
配齐施工用的有关规范、 标准; 依据施工组织总设计, 编制主要分项技术措施及相应的作业指导书; 依据IS0900l标准及总公司《质量手册》要求由项目总工程师组织编制有关《质量计划》、 《质量检验计划》, 确保质量目标的落实; 针对重要环节, 选好质量控制点, 成立QC小组进行攻关, 确保工程质量合格。
四、 物资准备:
开工前做好物资准备工作, 对工程各种材料的来源、 质量、 储备量进行详细考察、 落实; 根据工程施工总进度计划需求, 编制现场物资总体采购计划, 并编制工程所需的主要物资的使用计划表。
五、 资金准备:
资金是保证工程正常进行的关键, 确定好资金需用计划, 设本工程的专用财务帐户, 以便做到专款专用, 保证工程保质如期完工。
六、 消防准备:
严格遵守邢台市消防监督管理规定和施工现场管理规定。具体情况
七、 临时用水设计
施工用水采用现场自来水, 生产用水通到各搅拌机械边为止, 随主体结构向上时, 水龙头接到每一楼层。消防呢?
八、 临时用电设计
本工程现场提供的最大施工用电能满足施工机械用电的需要。现场施工用电要做到以下几点:
（1） 现场用电要做到三级配电, 二级漏电保护。
（2） 现场临时架空电源必须符合”低压用电规程”和架设五线制用电方式。
（3） 移动电工工具必须做到两人操作, 随机漏电开关箱, 漏电系数在16mA以下和0.1s以内。
( 4) 各种机械必须有接地保护。
施工临时用电总负荷及各点负荷计算书, 线路巡检制度!
第五章: 施工方法
一、 基础、 主体工程概况:
邢台货场改造工程由路基、 轨道、 房建、 电力工程构成, 房屋结构为钢筋混凝土框架结构。14000M2货棚呢?
二、 施工测量方案:
１、 施工测量的准备工作:
( １) 进场后由我方人员会同甲方工程师及监理工程师进行建筑物定位轴线和±0.00标高的移交和校验工作。
( ２) 轴线引测的过程中必须进行轴线闭合、 复测, 定出控制网络, 做好定位桩。水准点要求引测到场地周围永久性建筑物上。
( ３) 轴线引测好及工程标高水准点引测到施工现场, 并做好标记后经甲方、 监理签字确认后进行后续工序的施工。
( ４) 测量设备、 仪器确保在有效期内。( 测量设备、 仪器合格证、 年检证书、 编号, 人员证书)
２、 场区平面控制网:
用经纬仪根据平面控制定位桩放出建筑物轴线, 并在场地上做好轴线控制点。要求控制点精度±5mm, 而且定期复测。控制点做法为用1m长木桩打入地下, 地面留100mm, 周围用500*500*500mmC25砼护住。位置设在离基槽边5m以外, 且不受施工影响的区域。
3、 单位工程标高控制
( 1) 单位工程的标高控制是根据甲方提供的水准控制点用水准仪引至施工现场周围, 每30～50m左右设立施工用水准控制点, 水准点精度不低于原水准点精度, 而且定期与原点校核。
( 2) 在施工过程中, 随施工过程每隔一楼层做一个水准点, 记录水准点的标高。方法是采用钢卷尺配合水准仪向上引测要求标高, 每次测量偏差要求不大于±3mm。
4、 垂直度控制
( 1) ±0.00以下采用外控法, 在建筑物的四周设立轴线控制点, 以这些轴线控制点为基础, 将轴线引测至基础基坑内。
( 2) ±0.00以上采用内控法, 在建筑物±0.00以上各设立4个控制点。
( 3) 控制点设置成与轴线平行或垂直的闭合矩形及其延长线, 以便于校核。再用线坠向上引测。要求投点精度在±3mm／次。有必要时, 再用外控点进行校核。
( 4) 轴线控制点引测至施工地点后, 一定要经过核实以后方可使用。
( 5) 在施工地点利用这些控制点, 采用以经纬仪结合钢卷尺进行引测该层施工面的轴线, 这样就能保证建筑物的垂直度。
三、 基础结构工程:
独立基础结构施工顺序
浇筑垫层砼→基础弹线→绑扎钢筋及支模→钢筋、 模板验收→浇筑基础砼→基础砼养护→拆模→回填土→人工挖基础墙体土方→回填灰土→基础墙体砌筑→基础验收→室内回填土→上部结构
基础施工主要控制要点:
( 1) 测量复核基础位置。
( 2) 进行钢筋隐蔽验收, 核对钢筋数量及绑扎情况。
( 3) 控制砼浇筑方式及级配、 塌落度。( 实验室配合比)
四、 钢筋混凝土工程:
钢筋工程
原材料:
( 1) 钢筋进场应备有出厂质量证明, 物资人员应对其外观、 材质证明进行检查、 核对无误后方可入库。
( 2) 使用前按施工规范要求进行抽样试验及见证取样, 合格后方可使用。
( 3) 钢筋的堆放: 钢筋在现场的堆放应符合现场平面图的要求。钢筋下侧应用木方架起, 高出地面。雨雪来临前应用苫布盖严。
钢筋加工配料:
( 1) 钢筋在钢筋棚加工配料, 运至施工现场后绑扎成型。
( 2) 钢筋加工前, 应将钢筋表面油渍、 铁锈、 漆污、 冰块、 积雪等杂物清除干净。
( 3) Ⅰ级钢筋末端需做180°弯钩。
( 4) 箍筋弯钩角度为135°, 弯钩平直长度不小于箍筋直径的10倍。
( 5) 根据钢筋使用部位、 接头型式、 接头比例合理配料。
柱钢筋绑扎安装
( 1) 柱子钢筋应按图纸要求间距, 计算好每根柱箍筋数量, 先将箍筋尽可能多的套在下层伸出的柱筋上, 然后焊柱子钢筋, 最后将箍筋都套在柱筋上。按画在柱筋上的箍筋位置由上到下顺序绑扎安装。
( 2) 柱主筋连接采用电渣压力焊。接头的位置应相互错开, 错开设置应符合设计及施工规范要求。
( 3) 箍筋采用缠扣绑扎。箍筋与主筋垂直, 箍筋转角与主筋交点均要绑扎, 主筋与箍筋非转角部分的相交点成梅花式交错绑扎。箍筋的接头应交错排列垂直放置, 绑扎箍筋时, 铁线扣要相互成八字形绑扎。在柱基、 柱顶、 梁柱交接等处, 箍筋间距应按设计要求加密。
梁钢筋绑扎安装
( 1) 梁筋绑扎流程:
铺好梁底模后按图分梁筋→穿箍筋并逐个分开→借助满堂架搭设架梁筋架子→绑扎梁箍筋→放垫块把主梁筋位置调正→搭设次梁筋架子→穿次梁筋及箍筋→绑扎次梁箍筋→放垫块把次梁筋位置调正
( 2) 箍筋的接头应交错设置, 并与两根立筋绑扎, 箍筋弯钩均为135°, 对于悬臂梁则箍筋接头在下。弯起筋和负弯矩钢筋位置要准确, 在梁柱交接处梁钢筋锚入柱内长度应符合设计要求。
( 3) 梁筋接头采用闪光对焊及搭接两种形式, 接头位置应相互错开, 在受力钢筋直径30倍区段范围内( 且不小于500mm) , 同一截面受力钢筋接头面积为受拉区不得超过25％, 受压区不得超过50％。受拉区不允许有搭接接头。
( 4) 框架梁节点处钢筋穿插十分稠密, 应注意梁顶面主筋间的净间
距要留有30mm, 以利灌筑混凝土之需要。
板钢筋绑扎安装
( 1) 工艺流程: 核验模板标高 → 弹钢筋位置线 → 绑扎底层钢筋
→ 安放垫块 → 敷设专业管线 → 安放马蹄铁→ 绑扎上层钢筋 →转入下道工序。
( 2) 板筋绑扎好后, 严禁踩在上面行走。为防止浇筑混凝土时工人踩坏钢筋, 铺脚手板作行走平台, 供人行走, 浇灌混凝土中派钢筋工专门负责钢筋修理。
模板工程
模板配备
本工程采用木胶合板做面板、 木方做背楞与钢管支撑相结合的模板系统。
梁板模板安装
( 1) 工艺流程:
搭设满堂脚手架→调整梁底模架子、 铺梁底模→( 绑梁筋) 支顶板模、 梁侧模→( 绑板筋) 加固模板支撑→待浇筑砼
( 2) 支梁模时应按规范起拱。
( 3) 平行于梁两侧应布置两排满堂架子立杆。

柱模板安装
( 1) 工艺流程:
弹模板线→柱筋验收后拼装柱模→垂线调柱模垂直度、 抱箍锁柱模→加固模板支撑体系→待浇筑砼
( 2) 柱模的垂直度应严格控制。
( 3) 柱模底部用水泥砂浆堵密实, 防止柱根部砼跑浆。
( 4) 合柱模前清理干净柱模内杂物。
模板施工注意事项
( 1) 在砼施工时, 要派专人看模, 随时注意模板情况, 出现炸模及时抢修。
( 2) 模板拆除必须按部位和要求, 根据砼所达到的强度, 分阶段拆除。一般柱模在砼浇捣36h即可拆除, 梁大于2m小于8m的, 其底模需待砼强度达到75%后方能拆除。
( 3) 模板的拆模强度必须满足设计和规范要求, 并视气候等实际情况从严掌握。特别是悬挑模板要达到100%强度后才能拆模。
砼工程的施工方法
( 1) 本工程采用商品砼, 汽车泵输送。
( 2) 砼浇捣的过程中, 要按操作规程和振捣棒的作用有效半径, 有次序地分层振捣, 防止漏振, 避免强振, 并不得直接振动钢筋和预埋件及其模板, 同时防止钢筋振捣时形成空洞。
( 3) 在浇筑竖向结构砼前, 应先在底部填以50～100mm厚与砼内砂浆成分相同的水泥砂浆。浇筑中不得发生离析现象。当浇筑高度超过3m时, 应采用串筒、 溜筒等使砼下落, 确保混凝土质量。
( 4) 浇砼前应对模板、 钢筋、 预埋件、 管线进行验收, 同时对模板进行清理和浇水湿润; 浇捣时派专人看模, 浇捣完砼后, 应立即进行进行养护工作, 根据气候和气温条件, 进行浇水和覆盖养护, 养护时间视具体情况而定。
砼工程技术措施
( 1) 砼的浇筑应保持连续性, 尽量避免中断, 若供应不及时, 宁可放慢浇筑速度, 也保持砼浇筑连续性。
( 2) 砼浇筑前组织技术交底, 使每个操作人员对技术要求、 砼下料方法、 振捣步骤等做到心中有数。
( 3) 采用测温、 保温( 砼表面) 等技术措施, 确保混凝土内外温差不超过25℃。
( 4) 砼浇捣必须连续进行, 中途操作者、 管理人员轮流交替用餐。
( 5) 砼表面压平不低于两遍, 防止砼出现收水裂缝。
五、 土方回填:
土方回填方案:
( 1) 回填时间。等到基础施工完毕, 经监理工程师验收合格后。
( 2) 回填方法。用30铲车将土运至槽边, 人工小推车运至室内, 蛙式打夯机夯实。
土方回填施工要点:
( 1) 填土由下而上用素土分层铺填( 砖墙基础下铺3:7灰土) , 每层土虚铺厚度不大于25cm。
( 2) 每层土铺好后, 配以人工及蛙式打夯机及时打夯。
①灰土压实系数不得小于0.95? 。
②确保土的含水率在最优的含水量范围内, 土料含水量一般以手握成团, 落地开花为宜。
③填方一般从最低处开始, 由下至上进行。
④蛙式打夯机在打夯之前, 由工人对填土初步平整, 打夯机一次夯打, 一夯压半夯, 夯夯相连, 行行相连, 两遍纵横交叉, 打夯不留间隙, 一个房间的主夯路线由周边开始, 然后再夯向中间。
⑤回填土应对称进行, 避免产生侧向压力。
回填土质量保证措施:
( 1) 回填土前外墙砂浆及砼结构的强度必须达到规范要求的强度, 以在正常回填的情况下, 成品不受破坏为准。
( 2) 已填好的土如遭水浸, 应把稀泥铲除, 方可进入下一道工序。
( 3) 当天填土, 必须在当天压实, 以免漏夯。
( 4) 回填土在夯实后, 由专职质量员对每层回填的质量用环刀取样抽检测定土的密实度以控制土的压实系数。
六、 砌筑工程
材料要求
( 1) 实心砖、 加气砼砌块强度及密度必须符合设计要求, 并应规格一致。
( 2) 常温施工时, 砖必须在砌筑前一天浇水湿润。
( 3) 砌筑砂浆的品种、 强度必须符合设计要求。砌筑用砂浆必须做好现场原材料如砂、 水泥等的取样实验工作。
砌筑的技术要求
( 1) 实心砖砌筑采用一顺一丁, 三一砌砖法。加气砼砌块错缝砌筑, 不符合模数的地方用相匹配的实心砖砌筑。
( 2) 砌墙在砌筑一定高度后, 应在砖墙适当位置弹出墙体线, 根据砌筑高度立好皮数杆, 皮数杆上要画有砖的厚度、 灰缝厚度、 门窗过梁等, 皮数杆要用水准仪进行抄平, 使皮数杆上的各部位标高与设计标高一致。
( 3) 砌筑墙体时要保持墙面平整垂直。
( 4) 砌筑中所需用的门窗过梁、 杆件钢筋、 预埋件等必须事先做好安排, 要配合砌筑进度及时加工。当砌体内有管线预埋时, 应采用先施工管线再砌筑墙体的顺序, 防止对砌体的敲凿破坏。
七、 装饰工程
装饰工程应在主体质量检验合格后施工。施工前应预先做样板( 样品或标准间) , 经有关方面认可后方可进行, 抹灰用砂应选用中粗砂。大面积抹灰前必须做好灰饼、 护角等工作, 对门窗工程进行验收无误后再进行抹灰。
一般的施工顺序一般是先外墙后内墙, 外墙由上而下;室内是先顶棚, 先抹阳角线( 包括门窗角、 墙角) 、 台口线, 后抹窗台墙面, 后墙面, 而后是楼面, 接着是公共部位, 最后是外墙裙。
普通抹灰
抹灰施工前由技术人员根据设计图纸要求对班组进行技术交底, 对墙体进行处理, 以保证抹灰层与基层牢固结合, 凹凸太多要垫平或凿平, 砼面要涂界面剂, 所有的空洞要坞牢, 做到密实无渗漏现象。粉刷时要浇水湿润墙面, 阳角( 包括门窗) 均粉出1:2水泥砂浆护角线再做面层。
( 1) 工艺流程: 施工准备→墙面清理→做灰饼→做护角线→墙面冲筋→抹底层灰→抹罩面灰→质量自检→清理。
( 2) 基层应达到表面洁净、 粗糙、 基本平整( 凸凿凹填) 。
( 3) 为有效地控制抹灰层的垂直度、 平整度和厚度, 使其符合抹灰工程的质量验收标准, 应在抹灰及饰面工程施工中设置灰饼和冲筋作为底层抹灰的依据( 注意阴阳角方正的处理) 。
( 4) 装修完进行质量检查, 发现有超出检查规范的应整修达到合格。
涂料工程
( 1) 施工工艺流程
基层清理→嵌补腻子→涂料( 依据图纸要求)
( 2) 施工时的温度<5℃、 湿度>85%, 水泥砂浆基层含水率>10%时均不得施工, 新抹水泥砂浆, 基层常温龄期须10天以上, 普通基层须20天以上方可施工。基层表面不平整时须用腻子嵌平; 第一道干燥4小时后方可涂刷第二道; 第二道成膜后至少保养24小时。
( 3) 施工前, 基层表面上的灰尘、 污垢、 油渍、 砂浆流痕和裂缝以及其它杂物清理干净, 表面缝隙、 孔眼、 凹陷不平和裂缝应用与刷浆材料相应的腻子嵌补, 并用砂纸磨平、 磨光, 满刮腻子, 打磨、 刷( 喷) 涂料。刷( 喷) 次序须先顶棚, 而后由上而下刷( 喷) 四面墙壁。头遍应横着刷, 晾干后找补腻子, 打磨平, 第二遍和第三遍再竖着刷, 做到刷轻刷快, 每遍一气合成, 作到颜色均匀, 厚度一致, 不漏刷。第一遍干后再刷第二遍。冬期每刷一遍须隔3h。
( 4) 刷漆一般为2-3遍, 头遍漆宜稀, 二、 三遍漆可较稠, 刷下遍漆须等上遍漆干透( 常温下24h左右) , 漆膜不平处, 用同色腻子修补填平, 干后用砂纸打磨平滑, 擦净再涂刷, 但不能磨穿油底, 不可磨损棱角, 涂刷时应做到横平竖直, 纵横交错, 均匀一致。刷最后一遍漆时, 漆内不应加催干剂、 稀释剂, 同时, 要刷得薄而均匀。刷漆完毕, 应保养7天。
门窗工程
( 1) 作业条件
①门、 窗框安装应在主体结构基本结束后进行, 门窗扇安装宜选择在室内外装修基本结束后进行。
②安装门窗的预留洞口的位置、 尺寸及标高符合设计要求, 弹好室内+50cm水平线。
③门、 窗材料、 型号、 外观质量和表面平整度均需符合设计及验收规范要求。
( 2) 操作工艺
①工艺流程: 弹线确定安装位置→门窗框安装→门窗扇安装→玻璃及五金配件→清理。
②弹线确定安装位置
a．在最高层找出门窗口边线, 用大线坠将门窗边线下引, 并在各层门窗口画线, 标记出各层门窗位置线。对个别不直的口边应进行剔凿处理。
b．门窗的安装标高以楼层+50cm的水平线为标准, 往上量出窗下皮标高, 弹线找直。每层门窗下皮( 若标高相同) 应在同一水平线上。
③门窗框安装
a．按照在洞口上弹出的门窗位置线, 将相应的门窗框立于墙中心线部位( 或设计要求的部位) 。
b．检查并调整门和窗框立面垂直、 左右间隙大小、 上下位置, 使之均符合要求后, 再将门和窗框固定在洞口墙体内。
c．门窗框与洞口的间隙填嵌密封膏。严禁用水泥砂浆填塞。
d．门窗扇安装宜选择在室内外装修基本结束后进行。
④门窗扇的安装
a．将配好的窗扇分为内扇和外扇, 先将外扇插入上滑道的外槽内, 自然下落于对应下滑道的外滑道内, 然后再用同样方法安装内扇。
b．平开门安装: 应先把合页按要求位置固定在门框上, 然后将门扇嵌入框内临时固定, 调整合适后, 再将门、 扇固定在合页上, 必须保证上、 下两个转动部分在同一轴线上。
⑤玻璃及五金配件安装
a．将已裁好的玻璃在框扇内就位, 就位的玻璃应置于凹槽中间, 并应有充分的嵌入量。
b．将橡胶条放在玻璃两侧挤紧, 检查安装位置是否正确, 应不堵塞排水孔, 然后将橡胶条拿出。在压条上均匀地刷胶, 重新将压条依次嵌入玻璃凹槽内固定。橡胶压条的规格应与凹槽实际尺寸相符, 其长度应短于玻璃周边长度, 拐角处应将条切成八字角连接并用胶粘牢。胶条应与玻璃和槽口紧贴, 不得松动, 安装不得偏位, 不得强行填入胶条。
c．五金配件安装: 应待涂漆、 刷浆完成后方可安装五金配件, 安装工艺要求详见产品说明书, 要求安装牢固, 使用灵活。
⑥清理
a．门窗交工前, 应将型材表面的塑料纸撕掉。
b．门窗框扇应用中性洗涤剂清洗, 再用布擦干。
c．玻璃应用清水擦洗干净, 对浮尘或其它杂物, 要全部清除干净。
( 3) 质量标准
①门窗的品种、 类型、 规格、 尺寸、 性能、 开启方向、 安装位置、 连接方式及塑钢型材壁厚应符合设计要求。门窗的防腐处理及填嵌、 密封处理应符合设计要求。
②门窗框和副框的安装必须牢固。预埋件的数量、 位置、 埋设方式、 与框的连接方式必须符合设计要求。
③门窗配件的型号、 规格、 数量应符合设计要求, 安装应牢固, 位置应正确, 功能应满足使用要求。
④门窗表面应洁净、 平整、 光滑、 色泽一致, 无锈蚀。大面应无划痕、 碰伤。
⑤门窗框与墙体之间的缝隙应填嵌饱满, 并采用密封胶密封。密封胶表面应光滑、 顺直、 无裂纹。
⑥塑钢窗扇的橡胶密封条或毛毡密封条应安装完好, 不得脱槽。
⑦塑钢窗的排水孔应顺畅, 位置和数量应符合设计要求。
八、 屋面工程
工艺流程
结构层→LC5.0轻集料混凝土找坡层→100mm厚挤塑聚苯板保温层→1:3水泥砂浆找平层→单层4mmSBS改性沥青防水
找坡层施工
主体结构施工完毕后, 屋面基层表面建筑垃圾等应清理干净, 基层砼要求平整、 干燥、 无灰、 无蜂窝麻面, 如果局部出现蜂窝麻面, 可用1:3水泥砂浆修补, LC5.0轻集料混凝土找坡。

保温层施工
采用100mm厚挤塑聚苯板, 保温层按600mm*600mm要求及实际情况排气槽, 槽宽30mm, 纵横贯通在交错点上设置透气孔, 通气孔采用PVC排气管, 埋置深度为在保温层下20mm左右, 并固定牢固, 透气孔四周用1:2水泥砂浆固定, 出口处距屋面面层高度不少于250mm。
卷材防水层施工
( 1) 防水卷材必须待保温层及找平层施工结束后充分干燥情况下施工。
( 2) 卷材铺贴方向采用平行于屋脊铺贴, 由檐口开始向上铺贴, 黏结剂涂刷应均匀不露底, 不堆积, 根据黏结剂的性能控制黏结剂与卷材铺贴的间隔时间, 铺贴时应排除卷材下面的空气, 并压粘结牢固, 卷材应平整顺直, 无扭曲、 褶皱, 搭接部位的接缝应满涂黏结剂, 压粘贴牢固, 溢出的黏结剂随即刮平封口, 接缝口用密封材料封严, 密度不小于10mm。
( 3) 卷材收头的端部应截齐压入预留凹槽内, 用108胶水泥砂浆将凹槽嵌填封严。
( 4) 防水层严禁在雨天、 雪天施工, 五级风及以上不得施工。气温低于0℃时不得施工, 施工中途下雨、 下雪应做好已经铺贴好的卷材周边的防护工作。
( 5) 防水层施工完毕24h后会同业主、 监理按图纸检查防水层铺设质量情况。验收合格后办好隐蔽工程验收单。
九、 电气工程:
电气总体按以下工序施工: 预留、 预埋期→安装施工期→调整试验期
防雷接地预埋及施工
防雷接地预埋施工工序为:

接地网施2工
引下线施工
均压环施工?
金属门、 窗接地?
屋面避雷带施工
通路测试

接地极测试

( 1) 接地网施工: 本工程利用基础与地梁钢筋按施工图设计焊接连通作共用水平接地体。具体作法是: 有地梁处利用地梁底部内两根钢筋焊通作水平接地体, 在无地梁处采用-40×4镀锌扁钢焊通作水平接地体, 再与基础钢筋和用作引下线的柱内钢筋用Φ10镀锌钢焊连( 柱内结构主筋大于Φ16时, 用两根即可, 小于Φ16时用四根) , 并在距地-0.8m处焊出一根Φ12镀锌圆钢, 且伸出室外距外墙不小于1m。其基础钢筋与柱插筋、 地梁筋与桩筋间也用Φ10的镀锌元钢焊接。
( 2) 防雷引下线利用柱内大于Φ16的两根主筋自下而上焊通, 焊接时另加一根Φ12的元钢作帮条焊, 双面焊缝长度为6d。柱筋顶部应与用作避雷带的屋面女儿墙粉刷层内扁钢用Φ10的镀锌元钢焊接。
( 3) 为防侧击雷, 从首层至顶层每层利用结构外圈梁内水平钢筋焊接成通路作均压环, 并与引下线可靠性焊接; 建筑物内金属门窗、 栏杆等金属物体和金属构件均应预埋-12×6镀锌扁钢与防雷装置相连接。
( 4) 建筑物的等电位联结。
进出建筑物的金属管道、 电缆铠装护层、 穿线钢管均就近用-40×4镀锌扁钢与防雷接地装置相连。室内的各种金属构件, 应与室内设置的接地连接板焊连。根据设计要求, 电梯井、 强电井、 管道井等竖井内采用40×4镀锌扁钢通长敷设, 并与防雷装置焊通, 作为桥架、 管道、 各种设备的等电位连接用。消防接地专用线采用25mm2铜芯绝缘线套钢管引出至接地端子箱。
( 5) 屋面避雷支架采用25×4的镀锌扁钢在女儿墙压顶抹灰层内和屋面上按设计要求敷设, 避雷带采用Φ10的镀锌元钢。元钢采用搭接焊连接。暗敷好的避雷带应与防雷引下线用Φ10的元钢跨接焊成电气通路。突出屋面的所有金属管道及金属构件均应与避雷带焊通。
电气配管预留预埋施工
电气暗配预埋管主要采用焊接钢管在混凝土墙、 梁、 板中暗敷。
电气配管预留预埋施工工艺:
施工准备—→材料入场报验—→灯盒、 转线盒定位固定—→管路连接—→管路固定—→管路守护—→管路清理
( 1) 焊接钢管暗配用过程控制施工方法如下:
①定位: 以设计图为依据, 尽量减少管路弯曲次数, 同时考虑风管、 管道等的影响, 对确不能避让的线盒按图或及时与设计、 业主及监理取得联系协商解决。对成排的线盒, 采用拉广线的方法定位, 并于定位处作”十”字标记。体内的线盒标高按设计, 其水平方向距门、 角之距离应大于100mm, 同楼层同一位置的线盒距门、 角距离应一致。剪力墙上预埋的线盒应紧贴模板, 线管贴底层钢筋, 一次配管就位。混凝土墙内的线盒处预留泡沫块, 配电箱、 嵌入式灯具, 线槽穿墙处应预留木箱, 待作二次安装。暗管与明管的连接处, 应预埋接线盒.
②测量尺寸及下料: 线盒定位后, 根据管路走向和测量尺寸进行下料。线盒预留泡沫块宽度放宽10mm, 高度放高150mm, 安装箱体时缝隙用水泥沙浆填实。
③管路敷设: 墙上暗配管, 随砌体砌筑配在墙内, 往上进入吊顶的配管, 上端变成90度进入吊顶。现浇混凝土内配管, 将其敷设在钢筋两层之内, 并与钢筋之间用扎丝绑扎固定, 保护层须达规范要求。线盒中心对准”十”字标记的中心, 直接用方钉固定在模板上。线管弯成”乙”字弯进盒, 保证管进盒顺直。线盒在固定前用废纸或竹芯等物塞好, 用粘胶带包好, 并正对模板圈以红丹标记, 便于折模后查找。管路敷设时, 应视管路长短情况按规范要求加设中间接线盒。配管弯曲时采用穿引弹簧弯管弯曲,( 直径大于32mm的管子弯管时应用热弯法施工) 以防弯曲部位截面变小, 并注意暗埋线管其弯曲半径不小于管外径的10倍, 特殊情况下不小于6倍。
④管路的护理与清理。敷设好的管路和线盒, 在浇混凝土时应派专人守护; 拆模后, 应立即将管路的管口和线盒找出, 并穿入16#元丝, 发现有堵塞情况, 作好记录并及时处理, 管路检查清理后, 将管口、 接线盒封闭严密, 此防异物入管。
( 2) 灯头盒、 开关插座盒在预埋或安装时, 应使之在一条直线上, 能保证后期安装的灯具、 开关、 插座标高一致。
十、 给排水工程:
1、 给水:
工艺流程:安装准备 → 预制加工 → 立管安装 → 支管安装 → 管道试压 → 管道防腐和保温 → 系统通水→ 管道冲洗。
( 1) 立管须按要求设置卡架, 卡架设置应美观不妨碍使用。
( 2) 镀锌层破损即使处理并加强保护, 铜管应有保护措施, 防止表面被硬物碰伤。
( 3) 洁具与支撑支架应接触
