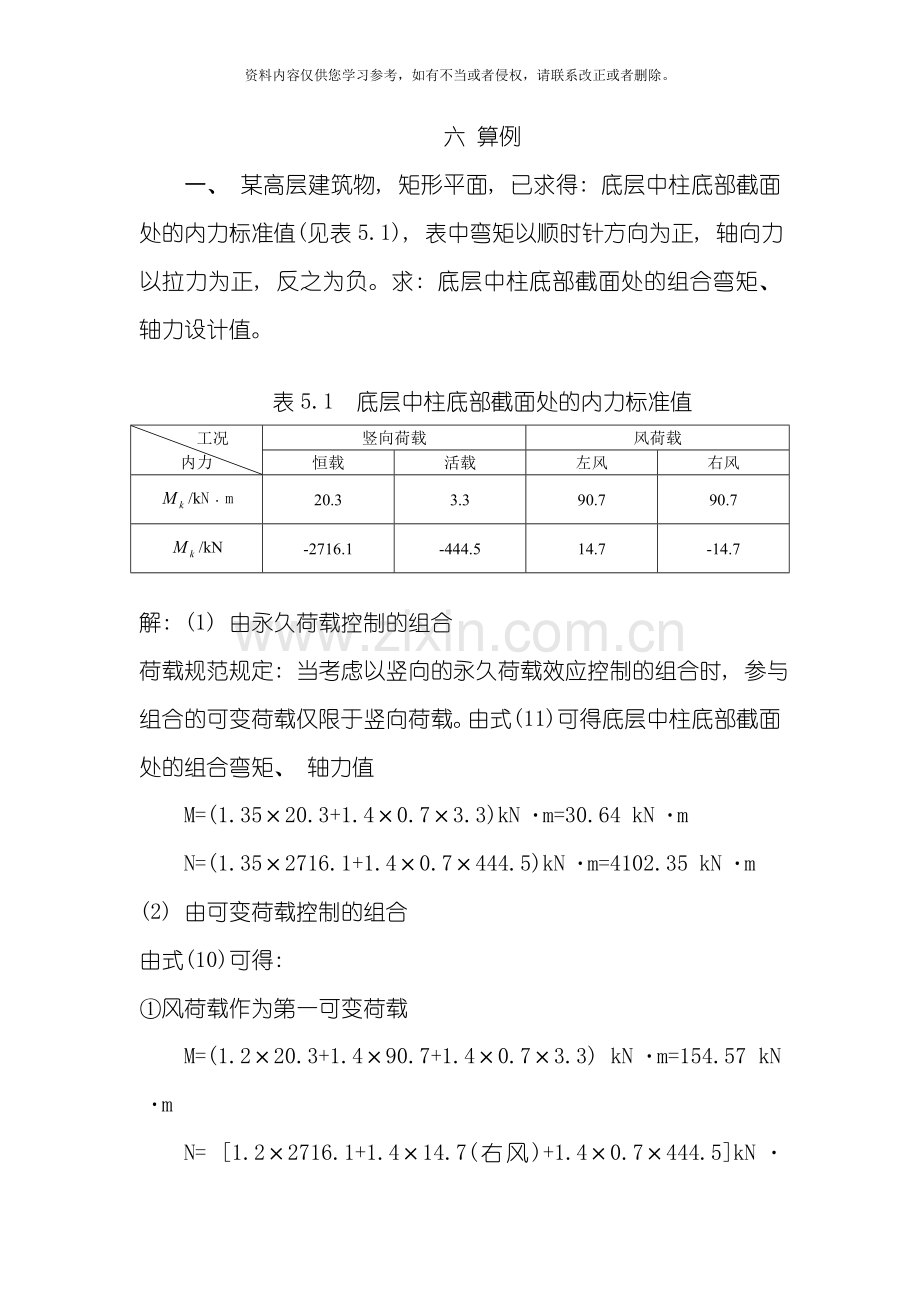

六 算例
一、 某高层建筑物, 矩形平面, 已求得: 底层中柱底部截面处的内力标准值(见表5.1), 表中弯矩以顺时针方向为正, 轴向力以拉力为正, 反之为负。求: 底层中柱底部截面处的组合弯矩、 轴力设计值。

表5.1 底层中柱底部截面处的内力标准值
工况 内力
竖向荷载
风荷载
恒载
活载
左风
右风
/kN﹒m
20.3
3.3
90.7
90.7
/kN
-2716.1
-444.5
14.7
-14.7

解: (1) 由永久荷载控制的组合
荷载规范规定: 当考虑以竖向的永久荷载效应控制的组合时, 参与组合的可变荷载仅限于竖向荷载。由式(11)可得底层中柱底部截面处的组合弯矩、 轴力值
M=(1.35×20.3+1.4×0.7×3.3)kN﹒m=30.64 kN﹒m
N=(1.35×2716.1+1.4×0.7×444.5)kN﹒m=4102.35 kN﹒m
(2) 由可变荷载控制的组合
由式(10)可得:
①风荷载作为第一可变荷载
M=(1.2×20.3+1.4×90.7+1.4×0.7×3.3) kN﹒m=154.57 kN﹒m
N= [1.2×2716.1+1.4×14.7(右风)+1.4×0.7×444.5]kN﹒m=3715.41 kN﹒m
②活荷载作为第一可变荷载
M=(1.2×20.3+1.4×3.3+1.4×0.6×90.7) kN﹒m=105.07kN﹒m
N= [1.2×2716.1+1.4×444.5+1.4×0.6×14.7(右风)]kN﹒m=3893.87 kN﹒m

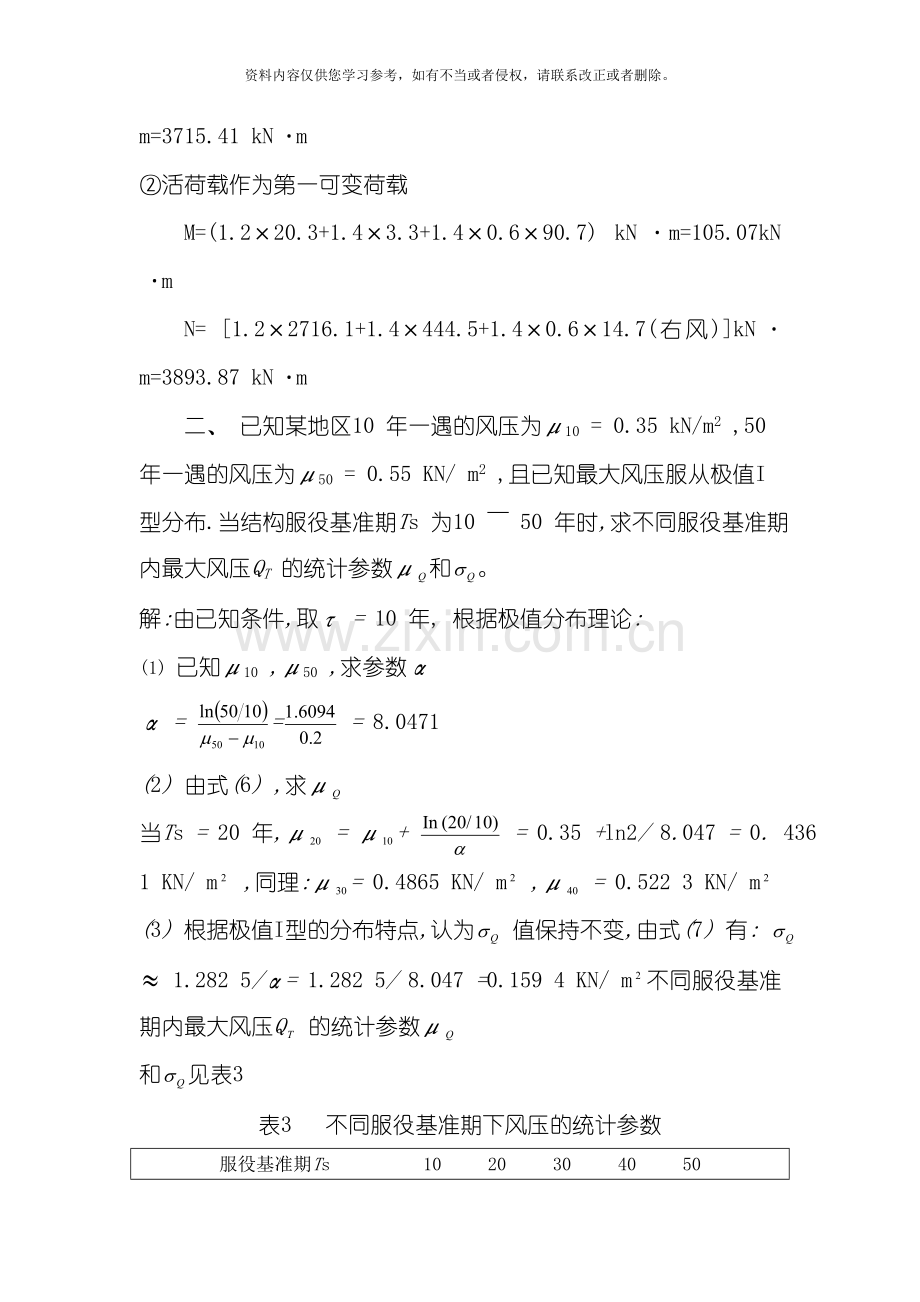

二、 已知某地区10 年一遇的风压为μ10 = 0.35 kN/m2 ,50 年一遇的风压为μ50 = 0.55 KN/ m2 ,且已知最大风压服从极值I 型分布.当结构服役基准期Ts 为10 ～ 50 年时,求不同服役基准期内最大风压QT 的统计参数μ和。
解:由已知条件,取τ = 10 年, 根据极值分布理论:
(1) 已知μ10 ,μ50 ,求参数α
α = = = 8.0471
(2) 由式(6) ,求μ
当Ts = 20 年,μ = μ+ = 0.35 +ln2/ 8.047 = 0. 436 1 KN/ m ,同理:μ= 0.4865 KN/ m ,μ = 0.522 3 KN/ m
(3) 根据极值I型的分布特点,认为 值保持不变,由式(7) 有: ≈ 1.282 5/α= 1.282 5/ 8.047 =0.159 4 KN/ m不同服役基准期内最大风压Q 的统计参数μ
和见表3
表3 　不同服役基准期下风压的统计参数
服役基准期Ts 10 20 30 40 50
μ/ (KN ·m) 0.3500 0.4361 0.4865 0.5223 0.5500
/ (KN ·m) 0.1594
本例中, 取τ = 10 年进行计算, 计算结果较为粗略;如果有足够的统计资料,取τ = 1 年对该类荷载进行处理更为合理。 但本方法可对现行规范提供的数据(基本风压和基本雪压) 进行直接处理, 计算简便,能够得到满足工程需要的结果。
