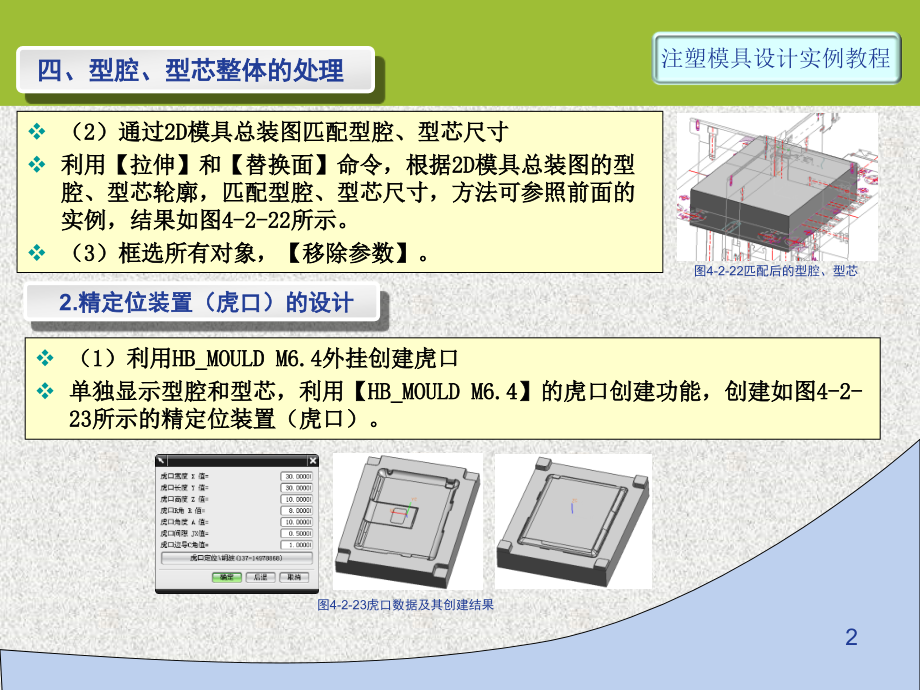

,注塑模具设计实例教程,1,实例四 平板电脑保护壳热流道模具,3D,设计,四、型腔、型芯整体的处理,复习：,2D,模具总装图导入,UG,的方法,检查上次布置作业的完成情况,新课：,1.,型腔、型芯尺寸的匹配,型腔、型芯的整体处理包含型腔、型芯尺寸的匹配，虎口的设计，型腔、型芯倒圆角和倒,C,角等。,（,1,）调整型腔、型芯及产品的位置,【,图层设置,】,，勾选第,7,、,8,、,82,、,150,图层。,【,测量距离,】,，测量型腔、型芯的分型面到正剖视图分型线的,Z,向距离，将测量结果复制下来。,单独显示型腔、型芯及产品，,【,移动对象,】,，选择型腔、型芯及产品，,“,运动,”,选项设为,“,距离,”,，,“,指定矢量,”,为,Z,轴，在,“,距离,”,选项中粘贴刚测量到的数据，,“,移动原先的,”,，,【,确定,】,，将分型面调整到,Z,轴的原点上，完成型腔、型芯及产品位置的调整。,框选所有对象，,【,移除参数,】,。,2,四、型腔、型芯整体的处理,（,2,）通过,2D,模具总装图匹配型腔、型芯尺寸,利用,【,拉伸,】,和,【,替换面,】,命令，根据,2D,模具总装图的型腔、型芯轮廓，匹配型腔、型芯尺寸，方法可参照前面的实例，结果如图,4-2-22,所示。,（,3,）框选所有对象，,【,移除参数,】,。,2.,精定位装置（虎口）的设计,（,1,）利用,HB_MOULD M6.4,外挂创建虎口,单独显示型腔和型芯，利用,【HB_MOULD M6.4】,的虎口创建功能，创建如图,4-2-23,所示的精定位装置（虎口）。,图,4-2-22,匹配后的型腔、型芯,图,4-2-23,虎口数据及其创建结果,3,四、型腔、型芯整体的处理,3.,型腔和型芯倒圆角,（,2,）型腔、型芯打基准符号,单独显示型腔和型芯，用,【HB_MOULD M6.4】,的,【,自动基字,】,功能，创建基准符号，如图,4-2-24,所示。显示并框选所有对象，,【,移除参数,】,。,图,4-2-24,基准位置数据及基准符号,型腔和型芯的三个非基准角倒圆角,R20,，结果如图,4-2-25,所示。,【,移除参数,】,。,图,4-2-25,型腔和型芯倒圆角,4,四、型腔、型芯整体的处理,型腔和型芯上所有棱边倒,C,角，倒角距离为,1,。结果如图,4-2-26,所示。显示并框选所有对象，,【,移除参数,】,。,4.,型腔和型芯倒,C,角,图,4-2-26,型腔和型芯棱边倒,C,角,小结：,型腔、型芯尺寸的匹配，虎口的设计，型腔、型芯整体的处理。,作业：,完成练习四以下部分内容：,型腔、型芯整体的处理,动手操作，用,UG,软件完成本例型腔、型芯整体的处理。,参考视频：实例,4-3D-3.,模仁（型腔、型芯）整体的处理,.avi(,该视频请从教材附带的光盘中查找,),
