十屋油田
BK20P2井冲砂施工总结

中国石化东北油气分公司
9月19日

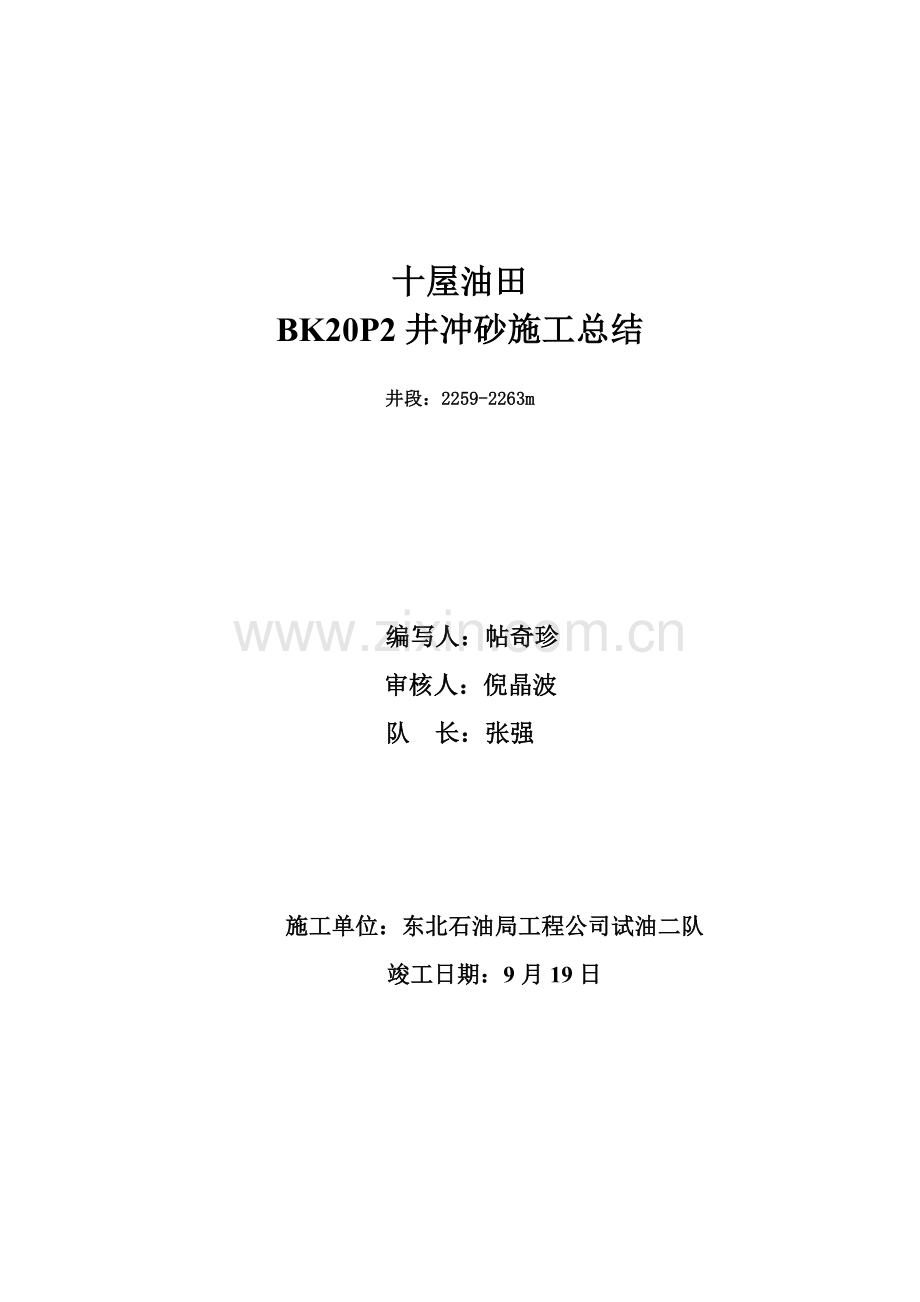

十屋油田
BK20P2井冲砂施工总结

井段：2259-2263m

编写人：帖奇珍
审核人：倪晶波
队 长：张强

施工单位：东北石油局工程公司试油二队
竣工日期：9月19日

一、施工目旳
解除近井污染，改善地层旳渗流条件，评价储层产能。
二、基本数据
完井日期
.3.23
水泥返高 (m)
地面
完钻井深 (m)
2708.00
固井质量

完钻层位
沙河子组
钻井泥浆密度
1.15 g/cm3
补心高 (m)
5
浸泡时间 (d)

油补距 (m)
5.1
钻井液漏失
无
最大井斜
2330.73m/85.50°
井涌
无
原人工井底(m)

已射孔层位

砂面 (m)

已射孔井段 (m)
2258-2260m、2183-2185m
2116-2118m、1908-1910m
灰面 (m)

油层厚度 (m)

桥塞面 (m)

层数

三、套管数据
套管类型
外径(mm)
内径(mm)
钢级
壁厚(mm)
下入深度(m)
表层套管
244.5
222.4
N80
11.05
248.35
技术套管
177.8
161.7
N80
8.05
1541.59
技术套管
177.8
159.42
N80
9.19
2270.00
短套管位置(m)
（工程深度）

油层附近
接箍位置
（m）
1840.52,1851.32,1884.49,1895.57,1994.87,.95,2137.65,2148.69,2170.97,2182.05,2193.28,2204.37
四、施工过程
工 序
施 工 内 容
搬迁上井
8月27日7:00-11:00通井机搬迁上井。11:00-28日7:00平整井场，同步备水25m³，并配制为5‰KCl水溶液。
注：5吨自吊车运送值班房、10m³计量罐、油管架、发电机来回两次40公里。两吨自吊车运送库房、发电机来回两次40公里。
28日7:00-13:30通井机就位立塔，摆驴头，提出抽油杆2根。
洗 井
28日13:30-18:30连接泵车管线，泵车大排量反循环洗井至进出口液性一致，排量580L/min，泵压3.1MPa，冲砂洗井用5‰KCl水溶液60m3。出口返出原油6.5 m3，返出水7m3。（泵车洗井工作4台时。）
起抽油杆柱及泵挂管柱
28日18:30-29日7:00做提杆柱前准备。
29日7:00-21:00提出井内抽油杆。（期间9:00-11:00接受Φ48.9mm平式油管90根。）
21:00-23:30拆井口，安装SFZ18-35型半封防喷器及简易自封。
23:30-30日12:30提出井内所有油管。
冲砂
30日12:30-31日8:00下冲砂管柱至1917.66m。
8:00-16:00泵车反循环冲砂至笔尖井深2273.91m。
16:00-17:30泵车反循环洗井3周，出口无砂返出，泵压2.4MPa，排量560L/min，用5‰KCl水溶液65m3。出口返出水6m3，原油0.7 m3
管柱构造：Φ48.26mm笔尖+Φ48.26mm油管47根+变扣+Φ73mmN80平式油管191根。
17:30-18:30将管柱提至笔尖底界井深2075.18m，安装井口。
注：泵车冲砂工作11小时。
液氮气举
31日18:30-9月3日13:43维护井场，等待施工方案。
13:43-16:30液氮反举，泵压由0↗19MPa，排量0.65-0.98m3/min，共注入液氮15.63m3，出口返出水18m3。
排 液
3日16:30-4日7:00控制放喷排液，放空井内氮气，井口油压由19↘0MPa，排出水6.5m3，合计排出水24.5m3、原油0.7m3。
冲 砂
4日7:00-10:30拆井口，安装SFZ18-35型半封防喷器。
10:30-11:30下冲砂管柱至笔尖底界井深2184.41m处遇阻。
11:30-16:30泵车大排量反循环冲洗至笔尖底界井深2258.48m。
16:30-19:00泵车大排量反循环洗井至进出口液性一致，泵压3.2MPa，排量580L/min，用5‰KCl水溶液60m3，出口返出水7m3,返出原油11m3及少量压裂砂。19:00-5日7:00提出井内油管190根。
（泵车冲砂工作8小时）。
清洗油管
对泵试压
5日7:00-10:30提出井内所有冲砂管柱。
10:30-11:30清洗油管180根，同步地面对抽油泵试压5MPa，30min压力不降，试压合格。
（清蜡车工作5.5小时）。
下泵挂管柱及抽油杆柱
5日11:30-18:00下泵挂管柱至丝堵底界井深1727.34m，Φ44mm抽油泵底界井深1675.92m。
构造：丝堵（0.15m）+Φ73mmN80平式油管5根+砂锚（3.09m）+双公（0.91m）+Φ44mm泵底带撞击式泄油器+Φ73mmN80平式油管175根+油管挂。
18:00-23:00拆防喷器，安装井口，地面清洗抽油杆205根。
23:00-6日13:30下抽油杆至泵底，安装抽油杆防喷盒，调节防冲距0.4m。
抽油杆构造：柱塞（1.48m）+（Φ19mm抽油杆+强磁支撑抗磨副）×10根+补偿器（0.56m）+Φ19mm抽油杆50根+变丝（0.10m）+Φ22mm抽油杆95根+光杆。(其中Φ19mm抽油杆每5根加1个扶正器，Φ22mm抽油杆每6根加一种)。
调节抽油机
机抽试采
6日13:30-14:00试抽出液正常并憋压1.8MPa，20min压力不降，试压合格。
14:00-8日7:00调节抽油机，挂驴头，同步通井机放井塔清理井场，结束施工。
试采状况
日期
生产时间（h）
含水%
油量(t)
水量(t)
液量(t)
-9-8
24
100
0
28.01
28.01
-9-9
22.5
99.4
0.14
22.75
22.89
-9-10
24
92
1.72
19.73
21.45
-9-11
22.5
90
1.77
15.92
17.69
-9-12
24
88.5
1.91
14.68
16.59
-9-13
24
82.5
2.33
10.98
13.31
-9-14
24
79.6
2.67
10.44
13.11
-9-15
24
75.6
2.74
8.49
11.23
-9-16
24
75.6
1.17
3.61
4.78
-9-17
24
68.9
3.71
8.21
11.92

五、施工分析与特殊状况阐明
本次对1908-2258m进行冲砂施工。
第一次冲砂：泵车反循环洗井3周，出口无砂返出。进行液氮反举，泵压由0↗19MPa，排量0.65-0.98m3/min，共注入液氮15.63m3，出口返出水18m3。
第二次冲砂：下冲砂管柱至笔尖底界井深2184.41m处遇阻，泵车大排量反循环冲洗至笔尖底界井深2258.48m。出口返出少量压裂砂。

六、用料状况
BK20P2井材料消耗一览表
名称
型号及尺寸
单位
数量
拉清水

方
210
拉污水

方
210
氯化钾

吨
1.1
旋塞阀
70MPa
个
2
Φ73mmN80双公短节

根
1
自封胶皮

个
4
防污布

米
500

七、井身构造示意图

ф73mmN80平式油管175根

ф44mm柱塞+柱塞（1.48m）+（Φ19mm抽油杆+强磁支撑抗磨副）×10根+补偿器（0.56m）+Φ19mm抽油杆50根+变丝（0.10m）+Φ22mm抽油杆95根+光杆。(其中Φ19mm抽油杆每5根加1个扶正器，Φ22mm抽油杆每6根加一种)
Φ44mm泵底带撞击式泄油器×1675.92m

砂锚×3.09m×1679.01m
ф73mmN80平式油管5根
丝堵×0.15m×1727.34

BK20P2完井管柱图
八、投产井深构造示意图
砂锚
44mm泵（1675.92m）
2259-2643m
强磁防蜡器
丝堵
泄油器
抽油杆扶正器
抽油杆
油管

BK20P2井管柱构造设计示意图
九、附完井管柱具体登记表
表7-1 BK20P2井完井管柱数据表
编号
单根长（m）
合计长（m）
编号
单根长（m）
合计长（m）
编号
单根长（m）
合计长（m）
钢级
丝堵
0.15

5
9.63

8
8.83

N80
油管1
9.64

6
9.64

9
9.64

壁厚（mm）
油管2
9.63

7
9.60

40
9.64
93.14
6.45
油管3
8.74

8
9.65

1
9.65

油管4
9.63

9
9.65

2
9.63

直径（mm）
油管5
9.63

20
9.61
96.20
3
9.64

73
砂锚
3.09

1
9.64

4
9.65

备注
双公短节
0.91
51.42
2
9.63

5
9.64

ф44mm泵+泄油器
6.84

3
9.64

6
9.62

1
9.67

4
9.63

7
9.60

2
9.64

5
9.64

8
9.63

3
9.61

6
9.65

9
9.65

4
9.60

7
9.60

50
9.64
96.35
5
9.60

8
9.52

1
9.62

6
9.63

9
8.83

2
9.62

7
9.53

30
9.63
95.41
3
9.63

8
9.64

1
8.83

4
9.64

9
9.63

2
8.83

5
9.61

10
9.60
102.99
3
9.63

6
9.64

1
9.64

4
9.64

7
9.61

2
9.64

5
9.64

8
9.65

3
9.53

6
8.83

9
9.64

4
9.61

7
9.63

60
9.64
96.30

表7-2 BK20P2井完井管柱数据表
编号
单根长（m）
合计长（m）
编号
单根长（m）
合计长（m）
编号
单根长（m）
合计长（m）
钢级
1
9.64

4
9.60

7
9.65

N80
2
9.60

5
9.63

8
9.64

壁厚（mm）
3
9.64

6
9.64

9
9.60

6.45
4
9.61

7
9.63

110
9.64
95.46

5
9.64

8
8.83

1
9.64

直径（mm）
6
9.65

9
8.83

2
8.83

73
7
9.64

90
8.83
92.30
3
9.64

备注
8
9.60

1
8.83

4
9.65

9
9.65

2
8.83

5
9.60

70
9.60
96.27
3
8.83

6
9.61

1
9.62

4
8.83

7
9.60

2
9.64

5
8.83

8
9.61

3
9.64

6
8.83

9
9.63

4
9.62

7
8.83

120
9.65
95.46
5
9.60

8
8.83

1
9.64

6
9.62

9
9.60

2
9.63

7
9.64

100
9.63
89.87
3
9.63

8
8.83

1
8.83

4
9.63

9
9.61

2
9.64

5
9.62

80
9.64
95.46
3
9.59

6
9.59

1
8.83

4
9.60

7
9.64

2
8.83

5
9.60

8
9.65

3
9.65

6
9.65

9
9.64

表7-3 BK20P2井完管柱数据表
编号
单根长（m）
合计长（m）
编号
单根长（m）
合计长（m）
编号
单根长（m）
合计长（m）
钢级
130
9.64
96.31
3
9.64

N80
1
9.63

4
9.64

壁厚（mm）
2
9.62

5
9.61

5.51
3
9.63

6
9.61

4
9.60

7
9.60

直径（mm）
5
9.64

8
9.61

73
6
9.61

9
9.60

备注
7
9.64

160
9.64
96.23

8
9.65

1
9.63

9
9.64

2
9.56

140
9.64
96.30
3
9.64

1
9.64

4
9.64

2
8.97

5
9.61

泵底1670.82+油补距5.1=1675.92m
3
9.64

6
9.63

丝堵1727.34m
4
9.61

7
8.83

5
8.96

8
9.59

6
9.64

9
9.61

7
9.60

170
9.63
95.37

8
9.60

1
9.58

9
9.64

2
9.62

150
9.60
94.90
3
8.83

1
9.63

4
8.83

2
9.65

5
9.64
46.50

表7-4 BK20P2井完井抽油杆数据表
编号
单根长（m）
合计长（m）
编号
单根长（m）
合计长（m）
编号
单根长（m）
合计长（m）
钢级
柱塞
1.48

2
8.04

4
8.00

杆1
7.94
19mm
3
8.04

5
8.01

壁厚（mm）
抗1
9.18

4
8.04

6
8.02

杆2
8.04

5
8.04

7
8.01

抗2
9.17

6
8.04

8
8.01

直径（mm）
杆3
8.04

7
8.04

9
8.00

19
抗3
9.17

8
8.03

30
8.01
80.64
备 注
杆4
8.04

9
8.04

1
8.02

抗4
9.18

10
8.04
90.13
2
8.00

杆5
8.01

1
8.03

3
8.00

抗5
9.20

2
8.04

4
8.00

杆6
8.03

3
8.00

5
8.00

抗6
9.17

4
8.03

6
8.01

杆7
8.03

5
8.06

7
8.01

抗7
9.20

6
8.05

8
7.99

杆8
8.03

7
8.03

9
8.00

抗8
9.20

8
8.04

40
8.00
80.03
杆9
8.04

9
8.04

补
0.56

抗9
9.20

20
8.02
80.34
1
8.00

杆10
8.01
164.36
补
0.56

2
8.00

抗10
9.19

1
8.00

3
8.00

补偿器
0.56

2
8.02

4
8.00

1
8.03

3
8.00

5
8.00

表7-5 BK20P2井完井抽油杆数据表
编号
单根长（m）
合计长（m）
编号
单根长（m）
合计长（m）
编号
单根长（m）
合计长（m）
钢级
6
8.02

9
8.02

1
8.07

7
8.01

70
8.01
80.16
2
7.95

壁厚（mm）
8
8.00

1
8.00

3
7.97

9
8.01

2
8.00

4
8.07

50
8.02
80.62
3
8.00

5
7.97

直径（mm）
1
8.01

4
8.01

6
7.97

19、22
2
8.01

5
8.02

扶
0.24

备注
3
8.01

6
8.02

7
8.06

4
8.00

7
8.05

8
8.05

5
8.00

8
8.04

9
8.06

6
8.00

9
8.04

10
8.07
80.52
7
8.00

80
8.04
80.22
1
7.96

8
8.01

1
8.05

2
8.07

9
8.00

2
8.05

扶
0.24

60
8.00
80.04
3
8.04

3
7.95

1
7.99

4
8.05

4
8.07

2
8.03

5
8.04

5
8.07

3
8.03

6
8.06

6
8.07

4
8.03

7
8.05

7
8.07

5
8.05

8
8.04

8
8.06

6
8.00

9
8.05

扶
0.24

7
8.00

90
8.05
80.48
9
8.06

8
8.00

变丝
0.10
22mm
20
8.04
80.90
表7-6 BK20P2井完井抽油杆数据表
编号
单根长（m）
合计长（m）
编号
单根长（m）
合计长（m）
编号
单根长（m）
合计长（m）
钢级
1
8.06

1
8.07

扶
0.24

2
8.04

2
8.05

1
8.05

壁厚（mm）
3
8.07

扶
0.24

2
8.04

4
8.05

3
8.06

3
8.05

扶
0.24

4
8.05

4
8.04

直径（mm）
5
8.06

5
8.05

5
8.05

22
6
8.07

6
8.05

6
8.05

备注
7
8.05

7
8.04

7
8.05

8
8.04

8
8.04

8
8.05

9
8.04

扶
0.24

9
8.05

30
8.05
80.77
9
8.06

70
8.06
80.73
扶
0.24

50
8.04
80.99
1
8.04

1
8.05

1
8.05

2
8.05

2
8.05

2
8.05

3
8.04

3
8.06

3
8.04

4
8.04

4
8.05

4
8.04

5
8.06

5
8.06

扶
0.24

6
8.05

6
8.04

5
8.05

7
8.04

扶
0.24

6
8.05

8
8.05

7
8.05

7
8.05

9
8.04

8
8.02

8
8.05

80
8.05
80.46
9
8.05

9
8.04

1
8.04

40
8.06
80.97
60
8.05
80.71
2
8.06

表7-7 BK20P2井完井抽油杆数据表
编号
单根长（m）
合计长（m）
编号
单根长（m）
合计长（m）
编号
单根长（m）
合计长（m）
钢级
3
8.05

4
8.06

壁厚（mm）
5
8.05

6
8.04

7
8.06

直径（mm）
8
8.04

22
9
8.05

备注
90
8.06
80.51

1
8.05

2
8.04

3
8.04

4
8.01

5
8.01
40.15
