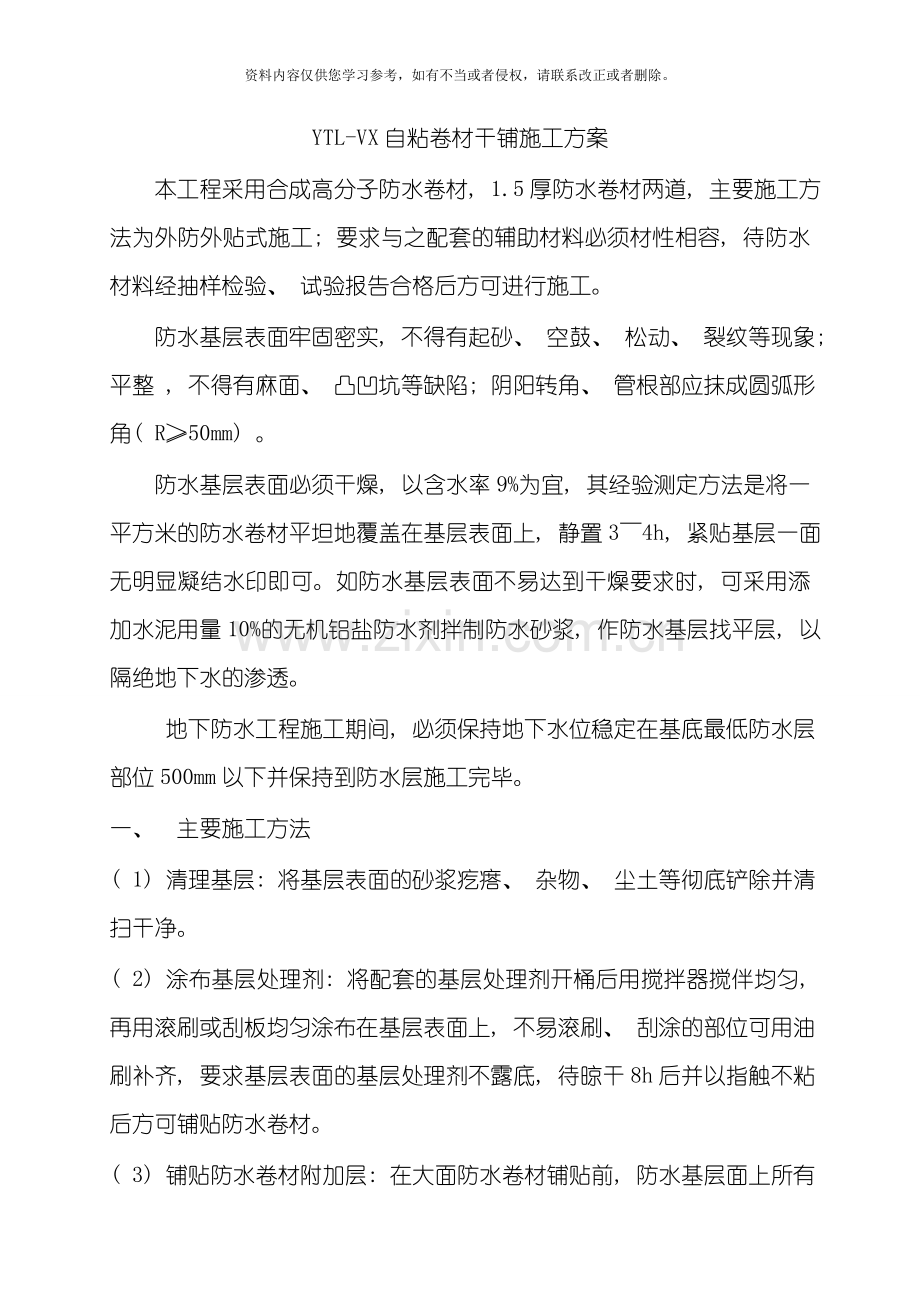

YTL-VX自粘卷材干铺施工方案
本工程采用合成高分子防水卷材, 1.5厚防水卷材两道, 主要施工方法为外防外贴式施工; 要求与之配套的辅助材料必须材性相容, 待防水材料经抽样检验、 试验报告合格后方可进行施工。
防水基层表面牢固密实, 不得有起砂、 空鼓、 松动、 裂纹等现象; 平整 , 不得有麻面、 凸凹坑等缺陷; 阴阳转角、 管根部应抹成圆弧形角( R≥50mm) 。
防水基层表面必须干燥, 以含水率9%为宜, 其经验测定方法是将一平方米的防水卷材平坦地覆盖在基层表面上, 静置3～4h, 紧贴基层一面无明显凝结水印即可。如防水基层表面不易达到干燥要求时, 可采用添加水泥用量10%的无机铝盐防水剂拌制防水砂浆, 作防水基层找平层, 以隔绝地下水的渗透。
地下防水工程施工期间, 必须保持地下水位稳定在基底最低防水层部位500mm以下并保持到防水层施工完毕。
一、 主要施工方法
( 1) 清理基层: 将基层表面的砂浆疙瘩、 杂物、 尘土等彻底铲除并清扫干净。
( 2) 涂布基层处理剂: 将配套的基层处理剂开桶后用搅拌器搅伴均匀, 再用滚刷或刮板均匀涂布在基层表面上, 不易滚刷、 刮涂的部位可用油刷补齐, 要求基层表面的基层处理剂不露底, 待晾干8h后并以指触不粘后方可铺贴防水卷材。

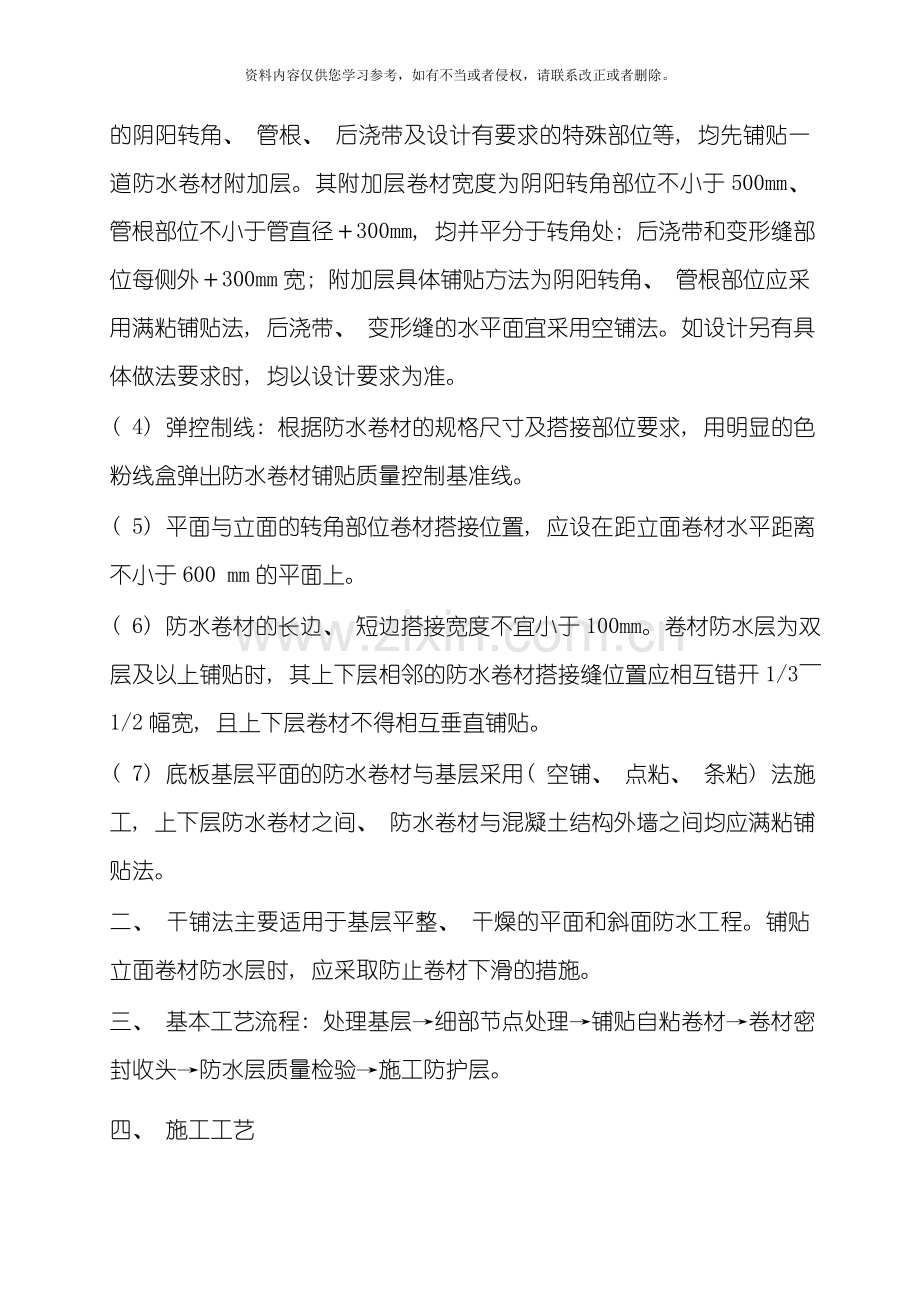

( 3) 铺贴防水卷材附加层: 在大面防水卷材铺贴前, 防水基层面上所有的阴阳转角、 管根、 后浇带及设计有要求的特殊部位等, 均先铺贴一道防水卷材附加层。其附加层卷材宽度为阴阳转角部位不小于500mm、 管根部位不小于管直径＋300mm, 均并平分于转角处; 后浇带和变形缝部位每侧外＋300mm宽; 附加层具体铺贴方法为阴阳转角、 管根部位应采用满粘铺贴法, 后浇带、 变形缝的水平面宜采用空铺法。如设计另有具体做法要求时, 均以设计要求为准。
( 4) 弹控制线: 根据防水卷材的规格尺寸及搭接部位要求, 用明显的色粉线盒弹出防水卷材铺贴质量控制基准线。
( 5) 平面与立面的转角部位卷材搭接位置, 应设在距立面卷材水平距离不小于600 mm的平面上。
( 6) 防水卷材的长边、 短边搭接宽度不宜小于100mm。卷材防水层为双层及以上铺贴时, 其上下层相邻的防水卷材搭接缝位置应相互错开1/3～1/2幅宽, 且上下层卷材不得相互垂直铺贴。
( 7) 底板基层平面的防水卷材与基层采用( 空铺、 点粘、 条粘) 法施工, 上下层防水卷材之间、 防水卷材与混凝土结构外墙之间均应满粘铺贴法。
二、 干铺法主要适用于基层平整、 干燥的平面和斜面防水工程。铺贴立面卷材防水层时, 应采取防止卷材下滑的措施。
三、 基本工艺流程: 处理基层→细部节点处理→铺贴自粘卷材→卷材密封收头→防水层质量检验→施工防护层。
四、 施工工艺
1．处理基层: 基层表面应坚固、 平整、 干燥、 无灰尘油污, 转角处应做成50mm×50mm的斜角或半径50mm的圆角。
2．细部节点处理: 在大面积铺贴防水层前, 应按节点构造图要求, 在需要增加附加层的部位, 如雨水口、 天沟、 阴角、 阳角、 管道口附近等处先作附加层。卷材裁剪口及收头部位应采取密封措施, 例如: 将卷材裁剪口及收头部位用热风枪或喷灯加热至改性沥青层融化后用抹子收光。一般部位附加层应满粘于基层, 应力集中部位应根据规范空铺。
( 1) 横式落水口示意图( 见图1)

( 2) 通气口示意图( 见图2)

( 3) 阴角示意图( 见图3)

( 4) 阳角示意图( 见图4)

( 5) 防水示意图

穿墙管根部防水作法

砖胎模示意
五、 铺贴自粘卷材:
①铺贴前应先弹线定位, 将卷材展开对准基准线试铺( 隔离纸朝下) ;
②将卷材沿中线对折, 从中线处将隔离纸裁开;
③将隔离纸从卷材背面撕开一段长约500mm, 再将撕开隔离纸的这段卷材对准基准线贴铺定位。
④将该半幅卷材重新铺开就位, 拉住已撕开的隔离纸纸头均匀用力向后拉, 同时用压辊从卷材中部向两侧滚压, 直至该半幅卷材的隔离纸全部撕开。
⑤依照上述方法同样铺贴另半幅卷材。
⑥立面铺贴可依照上述方法自上而下一次铺贴完成。
⑦卷材搭接宽度为80mm( 地下工程) 或100mm( 屋面工程) 。将卷材搭接边处隔离膜揭除, 再用小压辊等压实粘牢。5℃以下施工时, 需要使用热风机或喷灯对卷材的自粘胶层适当加热以提高粘结效果。相邻两排卷材的短边接头应错开300mm, 以免多层接头重叠而使卷材贴铺不平。
4．卷材密封收头: 薄弱的部位, 如卷材短边搭接、 卷材收头及异型部位等, 应采用密封措施, 例如: 将卷材裁剪口及收头部位用热风枪或喷灯加热至改性沥青层融化后用抹子收光。卷材四周末端收头伸入立墙凹槽内, 用金属压条固定, 再用密封材料密封。
5．防水层质量检验: 防水层施工完后, 应先自检修补并作蓄水试验, 蓄水24小时不渗水为合格。
6．施工防护层: 平面防护层采用水泥砂浆、 细石砼或块状保护层; 立面防护层采用聚苯板或砖砌体保护。
六、 施工须知
1、 5℃以下施工时, 应采取必要的措施保证粘结效果。如卷材搭接时使用热风机或喷灯对卷材的自粘胶层适当加热以提高粘结效果。使用喷灯时应特别注意, 不得导致自粘胶层流淌或胎体、 面膜被破坏, 如有破坏, 应加补同种自粘卷材覆盖破损处。
2、 施工完毕并经过验收后应及时隐蔽( 外露使用的卷材除外) , 如因特殊情况无法及时隐蔽, 应采取有效的临时保护措施。
3、 粘贴大面卷材时, 不要将卷材背面的隔离膜( 纸) 过早揭掉, 以免污染粘结层或误粘。
4、 施工防水层之前, 须将穿墙或穿板管道及预埋件等安装固定好, 以避免在防水层施工好后因打洞凿孔而破坏防水层、 留下渗漏隐患。
5、 避开雨雪、 五级以上大风等恶劣天气施工。
6、 上述施工方法基于单层自粘卷材防水系统, 如果使用叠层自粘防水系统, 层间应该采用直接满粘施工。上下两层和相邻两幅卷材的接缝应错开1/3～1/2幅宽, 且两层卷材不得互相垂直铺贴。
7、 其它相关事宜请参《屋面工程技术规范》( GB50345) 和《地下工程防水技术规范》( GB50108) 等相关国家标准。
如遇雨季赶工期, 可使用湿铺工艺施工。工艺如下:
YTL-VX自粘卷材湿铺施工方案
一、 湿铺法主要适用于基层潮湿的防水工程。立面推荐使用湿铺法施工。
二、 基本工艺流程: 清理基层→配制粘结剂→铺贴自粘卷材→拍打→晾放→卷材密封收头→细部节点处理→防水层质量检验→施工防护层。
三、 施工工艺
1．清理基层: 基层应无灰尘、 杂物、 无起砂、 粉化, 若基层干燥施工前应洒水湿润, 有明水处应先清除明水。
2．配制粘结剂:
( 1) 若基层未做找平层, 可用10mm-20mm水泥砂浆作为找平层及粘结剂, 将水泥和粗砂按1: 2的配比进行机械搅拌, 配料时也可加入适量聚合物乳液, 或水泥重2‰M-3浓缩胶粉, 粘结效果更佳。
( 2) 若基层已光滑平整, 可用聚合物水泥浆作为粘结剂。
基本配比: 水泥: M-3胶粉: 水=10kg: 10g: 4kg( 平面)
水泥: M-3胶粉: 聚合物乳液: 水=10kg: 15g: 0.5kg: 4kg( 立面)
配比说明: 加水量应根据施工环境条件( 如: 环境温度、 基层湿润程度等) 做适当调整。
3．铺贴卷材: 卷材搭接宽度为80mm( 地下工程) 或100mm( 屋面工程) 。
4．拍打: 用水泥砂浆作为粘结剂时, 应用木抹子或橡胶板拍打卷材上表面, 提浆、 排出卷材下面的空气, 使卷材与水泥砂浆紧密粘结。用聚合物水泥作为粘结剂时无此工序。
5．晾放: 晾放4至72小时( 具体时间视环境温度和湿度而定, 一般情况下, 温度愈高所需时间愈短) , 使水泥达到一定强度后方可进行下道工序。
6．卷材密封收头: 薄弱的部位, 如卷材短边搭接、 卷材收头及异型部位等, 应采用密封措施, 例如: 将卷材裁剪口及收头部位用热风枪或喷灯加热至改性沥青层融化后用抹子收光。卷材四周末端收头伸入立墙凹槽内, 用金属压条固定, 再用密封膏密封。平行对接法施工的卷材用150mm宽密封条密封, 若搭接处被污染, 需先清理干净。
7．细部节点处理: 在大面积卷材施工完毕后, 应按节点构造图要求, 在节点处进行加强处理, 如雨水口、 天沟、 阴角、 阳角、 管道口附近等处。卷材收头及异型部位等, 应采用密封措施, 例如: 将卷材裁剪口及收头部位用热风枪或喷灯加热至改性沥青层融化后用抹子收光。
( 1) 横式落水口示意图( 见图1)

( 2) 通气口示意图( 见图2)

( 3) 阴角示意图( 见图3)

( 4) 阳角示意图( 见图4)

8．防水层质量检验: 防水层施工完后, 应先自检修补并作蓄水试验, 蓄水24小时不渗水为合格。
9．施工防护层: 平面防护层采用水泥砂浆、 细石砼或块状保护层; 立面防护层采用聚苯板或砖砌体保护。
四、 施工须知
1、 5℃以下施工时, 应采取必要的措施保证粘结效果。如卷材搭接时使用热风机或喷灯对卷材的自粘胶层适当加热以提高粘结效果。使用喷灯时应特别注意, 不得导致自粘胶层流淌或胎体、 面膜被破坏, 如有破坏, 应加补同种自粘卷材覆盖破损处。
2、 施工完毕并经过验收后应及时隐蔽( 外露使用的卷材除外) , 如因特殊情况无法及时隐蔽, 应采取有效的临时保护措施。
3、 粘贴大面卷材时, 不要将卷材背面的隔离膜( 纸) 过早揭掉, 以免污染粘结层或误粘。
4、 施工防水层之前, 须将穿墙或穿板管道及预埋件等安装固定好, 以避免在防水层施工好后因打洞凿孔而破坏防水层、 留下渗漏隐患。
5、 避开雨雪、 五级以上大风等恶劣天气施工。
6．采用湿铺法在5℃以下施工时, 应采取必要的防冻措施。例如在粘结剂中加入防冻剂或早强剂、 使用早强水泥、 防水施工后及时保温防冻、 施工保护层、 ……。
7、 上述施工方法基于单层自粘卷材防水系统, 如果使用叠层自粘防水系统, 层间应该采用直接满粘施工。上下两层和相邻两幅卷材的接缝应错开1/3～1/2幅宽, 且两层卷材不得互相垂直铺贴。
8、 其它相关事宜请参《屋面工程技术规范》( GB50345) 和《地下工程防水技术规范》( GB50108) 等相关国家标准。
五、 成品保护
1、 防水施工期间: 严禁向基坑内抛运材料及工具; 所有进入防水作业面的施工及各级检查验收人员不得穿钉鞋, 与施工及检查验收无关的人员, 不得进入未作保护的防水层面。
2、 已作好的防水层面严禁剔孔、 凿洞, 如确因设计变更及施工需要剔凿时, 必须按规定程序履行手续并制定修复方案, 报项目技术负责人批准后, 方可实施剔凿并及时修复处理。
3、 防水卷材铺贴完成后, 要及时隐蔽验收并作好保护层。浇筑细石混凝土保护层时, 其底板上水平运送细石混凝土的行车线路要铺垫马道, 手推车的铁腿根部必须用橡胶皮包裹, 混凝土不能直接倒在防水层上。
4、 防水卷材对方在露天时, 进行遮盖, 防治气温较高太阳暴晒, 致使卷材融化、 老化。
5、 卷材铺贴完毕后, 因气温较高, 必须尽快早好保护层, 防治暴晒老化或物体外部伤害。
六、 安全操作要求
1、 材料堆放处、 库房、 防水作业区必须配备消防器材。
2.、 施工作业人员必须持证上岗并穿戴防护用品, 火焰加热器必须专人按规程操作, 不得违章。在加油、 更换气瓶时必须关火, 禁止在防水层上操作, 喷头点火时不得正面对人并远离油桶、 气瓶、 防水材料及其它易燃易爆材料。
3、 高处作业必须有安全可靠的脚手架, 并满铺脚手板, 作业人员必须系好安全带。
4、 施工用火必须申请, 待取得现场用火许可证时方可用火。
