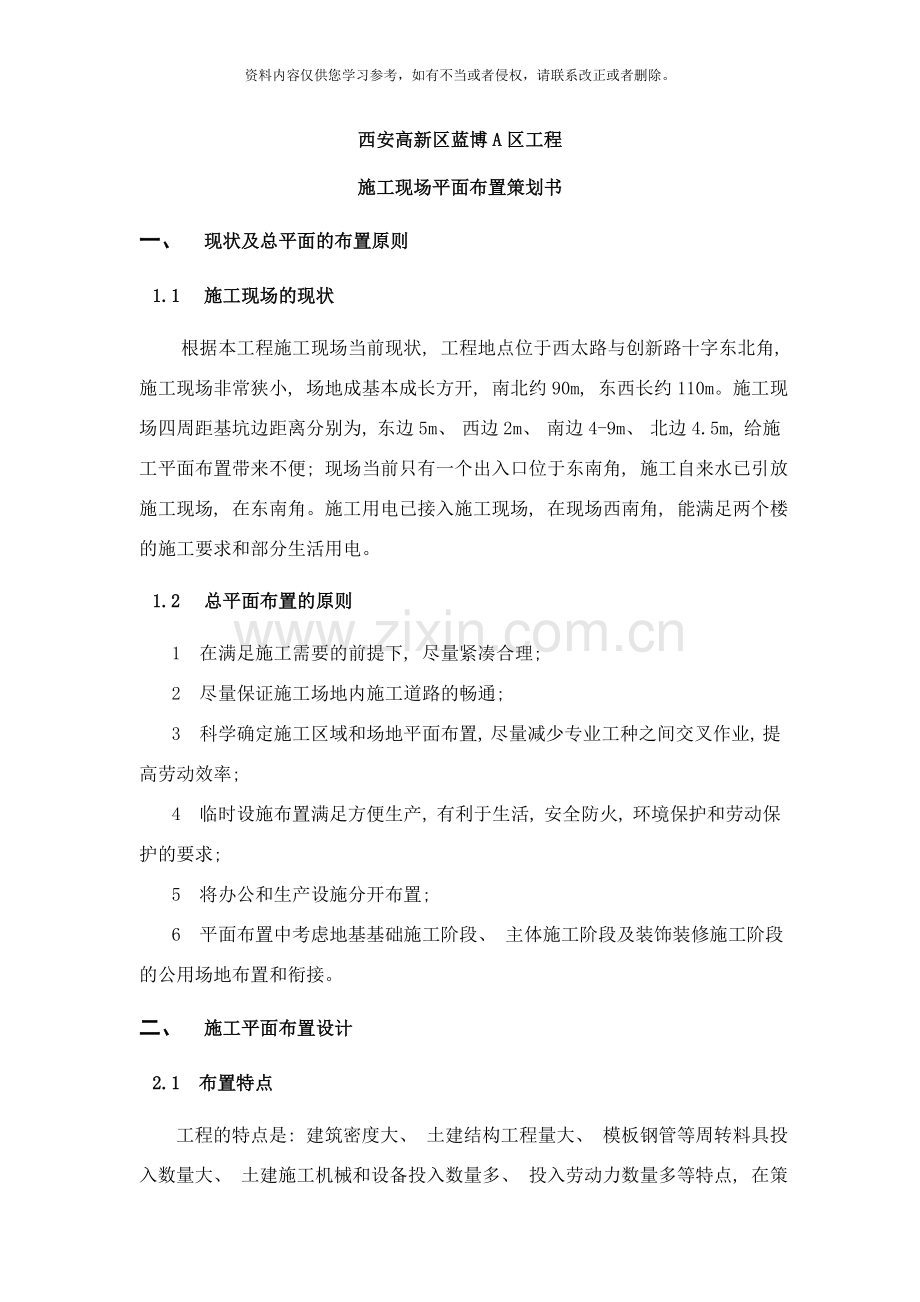

西安高新区蓝博A区工程
施工现场平面布置策划书
一、 现状及总平面的布置原则
1.1 施工现场的现状
根据本工程施工现场当前现状, 工程地点位于西太路与创新路十字东北角, 施工现场非常狭小, 场地成基本成长方开, 南北约90m, 东西长约110m。施工现场四周距基坑边距离分别为, 东边5m、 西边2m、 南边4-9m、 北边4.5m, 给施工平面布置带来不便; 现场当前只有一个出入口位于东南角, 施工自来水已引放施工现场, 在东南角。施工用电已接入施工现场, 在现场西南角, 能满足两个楼的施工要求和部分生活用电。
1.2 总平面布置的原则
1 在满足施工需要的前提下, 尽量紧凑合理;
2 尽量保证施工场地内施工道路的畅通;
3 科学确定施工区域和场地平面布置, 尽量减少专业工种之间交叉作业, 提高劳动效率;
4 临时设施布置满足方便生产, 有利于生活, 安全防火, 环境保护和劳动保护的要求;
5 将办公和生产设施分开布置;
6 平面布置中考虑地基基础施工阶段、 主体施工阶段及装饰装修施工阶段的公用场地布置和衔接。
二、 施工平面布置设计
2.1 布置特点
工程的特点是: 建筑密度大、 土建结构工程量大、 模板钢管等周转料具投入数量大、 土建施工机械和设备投入数量多、 投入劳动力数量多等特点, 在策划总平面布置和管理过程中, 需要充分考虑上述问题, 确保交通顺畅、 安全生产、 文明施工并减少二次搬运以及环境保护等管理目标的实现, 并依据这些要求进行施工平面布置和管理。

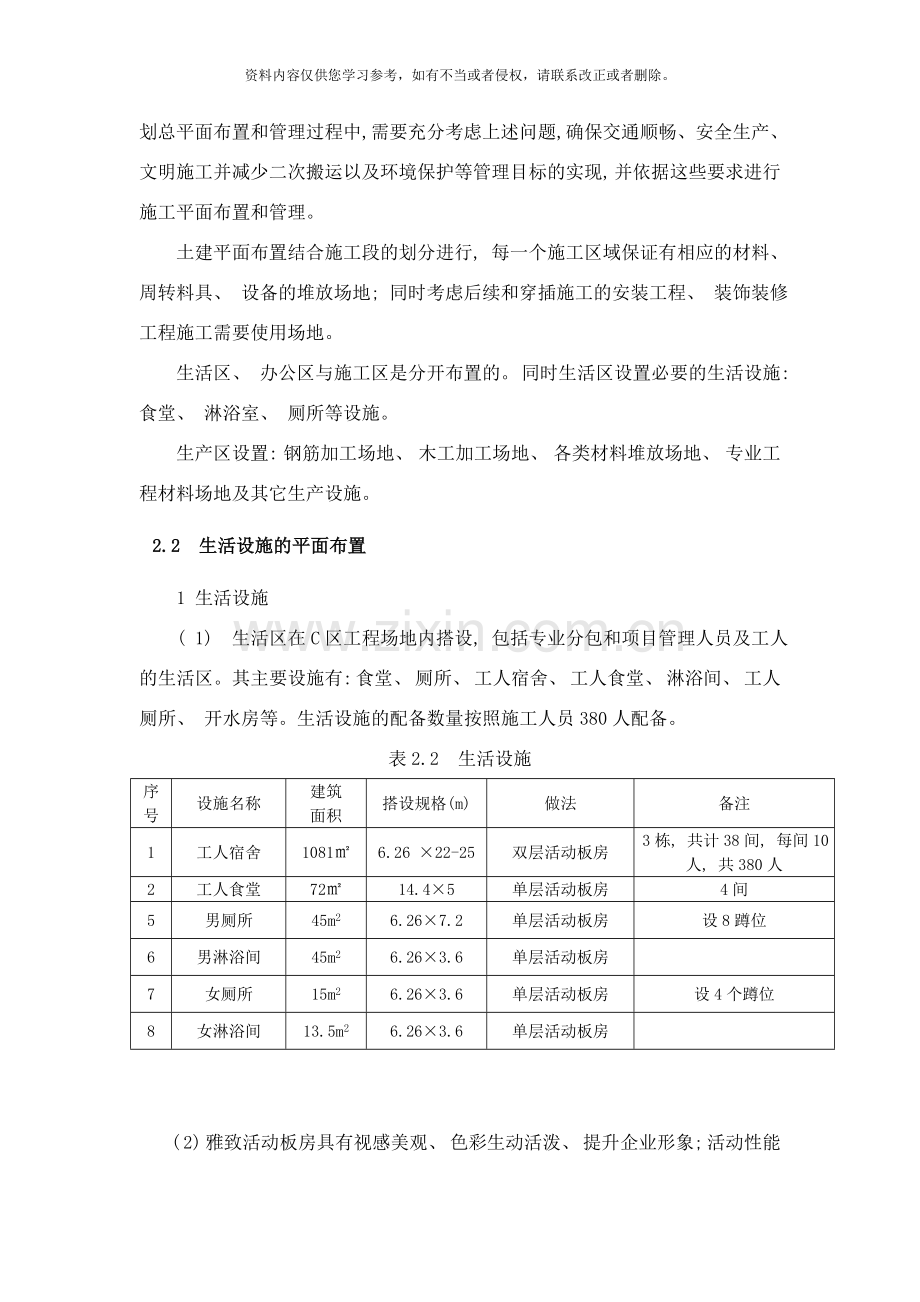

土建平面布置结合施工段的划分进行, 每一个施工区域保证有相应的材料、 周转料具、 设备的堆放场地; 同时考虑后续和穿插施工的安装工程、 装饰装修工程施工需要使用场地。
生活区、 办公区与施工区是分开布置的。 同时生活区设置必要的生活设施: 食堂、 淋浴室、 厕所等设施。
生产区设置: 钢筋加工场地、 木工加工场地、 各类材料堆放场地、 专业工程材料场地及其它生产设施。
2.2 生活设施的平面布置
1 生活设施
( 1) 生活区在C区工程场地内搭设, 包括专业分包和项目管理人员及工人的生活区。其主要设施有: 食堂、 厕所、 工人宿舍、 工人食堂、 淋浴间、 工人厕所、 开水房等。生活设施的配备数量按照施工人员380人配备。
表2.2 生活设施
序号
设施名称
建筑
面积
搭设规格(m)
做法
备注
1
工人宿舍
1081㎡
6.26 ×22-25
双层活动板房
3栋, 共计38间, 每间10人, 共380人
2
工人食堂
72㎡
14.4×5
单层活动板房
4间
5
男厕所
45m2
6.26×7.2
单层活动板房
设8蹲位
6
男淋浴间
45m2
6.26×3.6
单层活动板房

7
女厕所
15m2
6.26×3.6
单层活动板房
设4个蹲位
8
女淋浴间
13.5m2
6.26×3.6
单层活动板房

( 2) 雅致活动板房具有视感美观、 色彩生动活泼、 提升企业形象; 活动性能强, 可拆装迁移重组4次, 整体寿命达5年以上; 节能环保、 防火、 隔热性能好, 防水性能佳。
工人宿舍内, 上下铺, 每张床铺设插座一个, 方便工人手机充电等, 二层宿舍设排水管, 工人洗漱用水能够集中排放, 避免污水横流。
生活区食堂内配冰柜, 蒸箱、 炉灶等设施, 要求通风、 卫生, 经常保持清洁, 生熟间要分隔, 内墙要铺贴1.8m高的白磁砖, 其余部分抹平、 刮白, 厨房内灶台、 工作台等设施和售饭窗口内外窗台也铺贴白磁砖, 门窗及洞口要设置纱窗, 地面铺贴马赛克, 排水良好。
现场浴室、 厕所远离食堂, 内设自动冲淋装置, 淋浴间内墙面全部贴白磁砖, 厕所便池便槽侧壁贴白磁砖, 地面贴防滑地砖。
( 3) 整个生活区派人定时进行卫生打扫, 做到干净、 整洁、 无异味、 排水通畅、 道路整齐, 并进行适当绿化、 美化, 为工人营造一个整洁、 卫生的环境, 展现企业形象。
( 4) 其它配套设施
1) 在进入生活区、 办公区的大门入口处设施工标牌及宣传牌。
2) 在大门口处设置一个保卫室, 修建规格3×3米。
3) 在生活区设置一个百货商店, 为工人提供一些生活所需。
2.3 办公设施的平面布置
本工程采用集中办公形式, 以便于施工统筹协调, 其主要设施有: 业主、 监理办公室, 项目经理部办公室、 会议室、 值班室等。
办公桌椅统一配备, 会议室内配备拼装式会议桌, 办公室、 会议室安装空调、 插座、 电话等, 工程部和预算部办公室配备打印复印一体机, 大部分办公室配备电脑。
办公设施的数量情况见表2.3。
表2.3 办公设施用房搭设
序号
名称
面积
间数
备注
1
项目部办公室
140m2
7
活动板房
2
项目值班室
60㎡
3
活动板房
3
会议室
60㎡
3
活动板房
4
监理办公室
40㎡
2
活动板房
5
业主办公室
120㎡
6
活动板房
合计
420㎡
18

2.4 生产设施的平面布置
1 根据工程施工段落的划分情况, 钢筋场地是每楼或者两个楼设置一处, 各占地112m2。钢筋加工场地共分为6个部分: 钢筋原材料堆放、 钢筋加工棚、 工具房、 冷拉调直场地、 半成品堆场、 废料临时堆场等。成型钢筋堆放于塔吊轨道的覆盖范围内。
钢筋加工场棚采用钢管搭设, 上盖彩钢板; 钢筋场地全部采用100mm厚C15砼硬化地面。
2 每个施工区域设置一处建筑面积为80平方米的现场仓库( 工具房) 。其做法为: 地面60mm厚C15砼, 200规格砌块, 上盖彩钢板。
3 砂浆、 混凝土搅拌场地: 每个楼座设置一处砂浆和混凝土搅拌场地, 设置两台JZC500混凝土搅拌机, 每一搅拌场地的面积为20㎡, 采用100厚C15素混凝土硬化。
4 塔吊、 输送泵、 物料提升机的的布置
( 1) 工程包括11个单体工程, 原则上每个楼座设置一台固定式塔吊, 由于9#、 10#楼东西长度超过240m, 9#、 10#楼设置3台塔吊。
( 2) 在9#、 10#楼和地下车库施工区域布置2台混凝土输送泵, 9#、 10#楼和地下车库的混凝土用量为1.3万方左右, 2台混凝土泵能够满足施工需要。
( 3) 物料提升机的设置主要是用于砌体等材料的垂直运输, 施工中按照施工区域划分分别设置, 砖混楼每个楼设置1台, 框架楼每楼设置2台, 共布置11台。
生产设施和机械设备的布置见平面图的相关内容。
2.5 材料、 模板堆场设施的平面布置
1 本工程采用覆面木胶板、 木方和钢管脚手架体系, 模板加工及钢管堆放场地分别布设在每个楼座的生产用地内, 各占地约100m2, 每区分为4个部分, 即木方堆放、 模板堆放、 模板加工、 模板半成品堆放。钢管堆放和回收维修场地每个分包队伍设置一处, 一组团设置在场地的西北角空场, 二组团设置在二期场地内。
模板半成品、 钢管成型后由专用平板拖车运到塔吊附近。场地全部采用100mm厚C15砼硬化地面。
2 砌体材料堆场
所有砌体按计划分期分批, 直接供应到每个楼座场地内指定地点。
本工程砌体工程量非常大, 建筑密度比较大, 能够利用的场地比较狭小, 因此必须精确安排各种砌筑材料的进场计划, 每天用量随用随进, 减少外周场地占用率。
3 专业分包场地的提供: 土建结构施工过程中, 机电安装工程前期的预留预埋工作同时穿插施工, 为此在每一个施工区段内都为安装工程预留出一块场地供其堆放材料和设备使用, 每一块的面积为100㎡。根据土建工程和专业工程的施工进度和工序衔接。土建施工单位逐步将施工场地提供给后续的专业分包单位使用。
场地全部采用100mm厚C15砼硬化地面。
2.6 工地临时道路等设施的平面布置
1 施工道路的布置
施工道路是指临时设施与主干道相连接的部分和施工现场与干道相连接的部分, 施工便道是指生产临设相互间的通道。
在二期与三期的分界处修建一中心主路与长松路相连, 路面宽10m, 采用150厚的C20混凝土浇筑。另外, 要充分利用场地内原有的硬化道路, 1#、 2#、 3#楼北侧的混凝土路和从东边数第一个南大门往北的混凝土路能够作为以后一期工程材料运送的主要场内交通道路。楼座之间的施工道路采用素土夯实, 上面撒一层细石铺匀。
2 现场围挡及大门
场地外围墙采用水泥砖砌块砌筑, 2.0m高, 外侧墙面由建设单位和施工单位根据各自的要求对墙面进行粉刷, 我施工单位主要是根据总公司的CI标准在大门口两侧喷涂”中国建筑”字样及中建标志, 其它墙面由建设单位根据需要做广告标语及其它。
在场地东侧中心位置设置一公用大门, 公用大门为门楼式大门加不锈钢伸缩门组合, 大门宽8m, 门柱尺寸为1.0m×1.0m, 门楣上印有中建标志及中国建筑第八工程局字样。
三、 施工现场及生活区临时水电的布置
3.1 生活区临电布置
生活区布置情况: 生活区配电箱安装在办公室西侧, 电源引自AP1-4配电箱; 宿舍区配电箱安装在西侧办公室南侧四米处, 电源引自生活区配电箱。
宿舍区内临电布置
1、 插座的布置
1) 宿舍内设220V插座供工人手机充电, 而且每人设置一个四孔插座( 两个220V两孔插座) , 能够避免工人直接插用大功率电器, 插座高度距床面0.6m, 且插座安装于每个床位的中间, 每人设置一个插座能够防止工人由于插座不够用, 而用自制插排及花线乱扯乱拉现象;
2) 插座回路管路采用JDG管, 防止工人破坏管路、 防止漏电产生的火花触到易燃物;
3) 根据每个插座及每层所用的负荷设置相应负荷开关, 如果使用过程中超过设计负荷, 配电箱内插座回路负荷开关马上跳闸, 可有效防止用大功率电器;
2、 36V照明布置
1) 宿舍区采用36V照明, 变压器采用双绕组隔离变压器: 即在一相铁芯上套有两个绕组, 一个为一次绕组, 另一个为二次绕组。 双绕组变压器的特点: 它是由绕在同一个铁芯上的两个绕组, 经过交变磁通相互联系着, 两个线圈不直接联系。即使二次侧线路出现触电事故, 短时间内也不会对人体造成很大伤害, 而且人体能够自行摆脱触电线路。
2) 由于36V电压低, 如果线路过长, 电压损失就会比较大, 至末端时, 会因为电压过低而影响照明效果, 因此在选择线缆时要尽量选择规格大的线径。
3) 照明管路采用JDG管, 防止工人破坏管路及防止线缆发热以至发生打火现象。
4) 宿舍区每间宿舍设置电能表, 能够定期检查电能表的读数, 如果超过所计算的功率, 能够对该宿舍进行严厉批评, 如果屡次超载对该宿舍人员进行处罚。
宿舍区照明也同样采用定时供电, 供电时间为下午18点至早上6点, 防止工人白天忘记关灯的现象;
6) 宿舍区走廊采用声光控灯头, 防止夜间常亮。
生活区电气设备布置
1、 宿舍区集中供热水, 采用两台160升开水器即320升容量, 尽量与工程高峰期人数相等, 这样就能够及时的供应给工人热水, 只要能满足工人的需求, 工人也就不会再冒着危险去用大功率电器烧水了; 至于电开水器及维护费用能够在签订合同时与分包队伍进行商定。
2、 宿舍区淋浴间安装4台太阳能( 约6000元左右, 可定做) , 安装于淋浴间顶板上侧, 且顶板承重力必须大于4台太阳能的重力的1.5倍即可( 2T左右) , 主要能解决工人洗澡及洗衣服用水; 能够有效防止工人用电热水器烧的水洗澡、 防止工人冬天用电热水器的水来洗衣服、 也防止工人自己偷偷在宿舍区用大功率电气烧水洗澡; 另由于热水器用的是市政自来水, 费用相对比较高, 如果用太阳能的话还能够节约不少水费和电费( 市政自来水费6元/立方) ;
3.2 施工临时用电平面布置
3.2.1设计依据、 现场情况
1、 为了施工现场机械设备和施工人员人身安全, 保证建设工程的正常供电, 根据中华人民共和国国家标准《建设工程施工现场供用电安全规范》( GB50194－93) 及建设部JGJ46--88有关规范,编制本工程施工现场临时用电设计。
2、 建筑施工现场临时用电中的其它有关技术问题,应遵守现行的国家标准、 规范或行业规程规定。
3、 现场情况: 本工程施工用电电源引自建设单位在现场提供的两台315干式变压器。
3.2.2用电原则
1、 配电原则
1) 施工配电按总箱、 分箱、 开关箱三级配电、 两级保护设置。
2) 总配电箱、 分配电箱应设在负荷相对集中的区域。
3) 动力配电箱与照明配电箱宜分别设置, 如设置在同一箱内, 动力和照明应分路设置。
4) 开关箱应由末级分配电箱配电, 分配电箱与开关箱的距离不得超过30m, 开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
5) 开关箱和配电箱均应装设在干燥、 通风及常温场所, 配电箱必须防护棚, 远离施工现场的配电箱只做防雨棚即可, 且不易受外来固体物撞击、 强烈震动、 液体浸溅及热源烘烤的场所, 否则, 应做特殊防护处理。
6) 分包所用临电配电箱及设备( 包含手动工具) 进行严格备案制度: 分包队伍进场时所有的设备及配电箱到我方项目部进行验收后备案, 不合格的设备及配电箱不给予备案, 且合格的每台进行编号进档, 而且制定一定的制度进行约束分包队伍, 在以后的施工过程中如果发现未备案的设备及配电箱特别是不合格的可直接没收。
7) 配电箱、 开关箱的安装高度为箱门把手距地面1.3m, 移动式开关箱的高度不小于0.6米。配电箱所有开关电器必须是合格产品。不论是选用新电器还是延用旧电器, 必须完整无损、 动作可靠、 绝缘良好, 严禁使用破损电器。
8) 控制两个供电回路或两台设备及以上的配电箱, 箱内的开关电器, 必须在其外壳注明开关所控制的线路或设备名称。进出线必须从箱底进出。
2、 配电箱设置原则
根据用电原则, 并结合本工程工期紧、 机械设备多等实际情况, 做以下布置:
1) 分配电箱设置在施工现场用电负荷较为集中的地段, 在主体施工阶段为钢筋加工、 塔吊、 电梯等处安装配电箱; 主体完毕后转为安装、 精装修临时配电, 且根据使用量配线箱尽量设置的小巧方可便于移动。
2 ) 开关箱的设置: 各开关箱均设在用电设备附近( 3m以内) , 以便于控制、 操作各用电设备。
3) 总配电箱、 分箱、 开关箱统一购买安检站推荐产品, 其进出线孔均设在箱底, 并加护套, 箱体方正、 牢固、 防尘、 防晒、 严密, 并上锁, 由专职电工负责检管, 做好可靠的重复接地。
3.3 配电箱内电气装置的设置安装及线路敷设
3.3.1 电气装置的设置
1、 总配电箱及分配电箱, 均需装设漏电空气开关和分路隔离开关, 其额定值、 动作整定值与分路开关的额定值、 动作整定值相适应。总配电箱中, 在电源隔离开关的负荷侧必须加设漏电保护器。
2、 开关箱内电气装置的设置必须严格执行”一机一闸”制, 严禁用同一开关直接控制二台及二台以上用电设备( 含插座) , 严禁线路两端用插头连接电源与用电设备或电源与下一级供电线路;
3、 开关箱内的开关必须能在任何情况下都能够对用电设备实行电源隔离, 开关箱内必须在设备负荷线的首端设置漏电保护装置, 且其额定动作电流及动作时间应与总配电箱处漏电开关的动作电流及动作时间做合理配合, 使其具有分级分段保护的功能, 且动作电流不大于30mA。
3.3.2电气装置的安装
1 、 配电箱与开关箱的安装无论是选用新电气产品还是旧电气产品, 本工程都保证这些产品全部完整无损、 动作可靠、 绝缘良好, 绝对不使用破损电气产品。
2、 所有配电箱与开关箱均将在其箱门处标注其编号、 名称、 用途和分路情况。
3、 为防止停、 送电时, 电源手动开关带负荷操作, 以及便于对用电设备在停、 送电时进行监护, 配电箱、 开关箱之间应当遵循一个合理的操作程序, 即停电时其操作程序应当是: 开关箱—分配电箱—总配电箱; 送电时其操作程序应当是: 总配电箱—分配电箱—开关箱。
3.3.3配电线路的敷设要求
1、 线路走向按以下原则: 总配电箱—分配电箱—开关箱—用电设备。
2、 施工现场的配电线路的敷设方式: 总配电箱至分配电箱间线路采用YJLV电缆敷设, 部分施工车辆较多、 较复杂的地段,采用电缆穿钢管埋地敷设。分配电箱至开关箱, 开关箱至用电设备间线路均采用YJLV电缆穿管埋地敷设或直接埋地敷设方式, 由于现场楼号多较复杂, 考虑在以后施工过程中运输材料车辆较多, 因此电缆沟尽量挖深。
3.4 接地保护与防雷保护
1 、 配电金属箱体作保护接零。
2 、 重复接地不少于三处( 变压器配电范围内) , 重复接地点选在总配电箱处、 电路中段、 电路末端( 可选在塔吊、 施工电梯处) , 接地电阻不大于4Ω。
3 、 塔式起重机及施工电梯的防雷引下线可利用其自身的金属结构体, 但应保证电气连接。其避雷针长度应为1-2m。塔式起重机及施工电梯所用动力、 控制、 照明、 信号及通信等线路应采用钢管敷设或者直接埋地敷设, 且用钢管时与其金属结构作电气连接。
4、 保护零线与保护接地应采用焊接、 压接、 螺栓连接或其它可靠方法连接, 严禁缠绕或钩挂。
3.5用电操作技术规定
1、 为防止停、 送电时电源手动开关带负荷操作, 以及便于对用电设备在停、 送电时进行监护, 配电箱、 开关箱之间应当遵循一个合理的操作顺序。即停电时其操作顺序应当是开关箱-分配电箱-总配电箱。送电时总配电箱—分配电箱—开关箱。
2、 维修电工应严格按照电器操作规程进行维修、 检验, 并做好维修记录, 按时检测接地电阻及机械设备、 线路的绝缘电阻。配电箱、 开关箱应上锁, 钥匙应由专人保管。现场电工必须熟悉现场的用电施工组织设计, 正确安装、 维护现场的电气设备。
3、 现场电工必须严格遵守操作规程、 安装规程、 安全规程, 维修电气设备时应尽量断开电源, 验明单相无电, 并在开关的手柄上挂上”严禁合闸、 有人工作”的标示牌方能进行工作, 未经验电, 则应按带电作业的规定进行工作。
4、 现场电工不得随意调整自动开关脱扣器的整定电流或开关、 熔断器内的熔体规格, 对总配电柜、 干线、 重要分干线及大型施工机械的配电装置作上述调整时, 必须得到电气质安员同意方能进行。
5、 现场的一切电气设备必须由持证电工安装、 维护, 非电工不得私自安装、 维修、 移动一切电气设备。
6、 运行中的漏电开关发生跳闸必须查明原因才能重新合闸送电, 发现漏电开关损坏或失灵必须立即更换。严禁现场电工自行维修漏电开关, 严禁漏电开关撤出或在失灵状态下运行。
7、 现场电工除做好规定的定期检查外, 平时必须对电气设备勤巡、 勤查, 发现事故隐患必须立即消除。对上级发出的安全用电整改通知书必须在规定的期限内彻底整改, 严禁电气设备带病运行。
8、 施工现场至少有两名以上电工, 必须持证上岗, 劳保用品应配备齐全。作业时, 严格按照电气操作规程进行维修、 检验, 并做好维修、 检验记录。
9、 配电箱、 开关箱应上锁, 钥匙应由专人保管。
10、 定期组织电工及其它人员进行安全用电教育, 组织认真学习《建筑安装工人安全技术操作规程》、 《施工现场临时用电安全技术规范》等规范规程, 加强现场施工人员的安全用电意识。
3.6 施工临时用水布置
本工程现场用水分为施工用水、 施工机械用水生活区用水和消防用水四部分
1、 四类用水量计算
工程总用水量Q=q1+q2+q3+q4
其中:
1) q1-----施工用水量
施工用水量q1: 以高峰期为最大日施工用水量, 计算公式为: q1=K1∑Q1N1K2/8×3600
式中: K1未预计的施工用水系数, 取1.15
-K2用水不均衡系数, 取1.5
-Q1以砂浆搅拌机8小时内的生产量( 每台以30m 3计) 、 瓦工班8小时内的砌筑量( 每班以20m3砖砌体计) 、 混凝土养护8小时内用水( 自然养护, 以100m3计) 。
-N1每立方米砂浆搅拌耗水量取400L/m3计, 每立方米砖砌体耗水量以
100L/m3计, 每立方米混凝土养护耗水量以200L/m3计。
q1=1.15×( 7×30×400+7×20×100+100×200) ×1.5/8×3600=7.07L/S
2) q2-----施工机械用水, 取0.5 L/s
3) q3-----生活区用水
现场高峰人数以500人计算, 每人每天用水20L计算:
q3=Q3N1K2/8×3600
=500×20×1.5/8×3600=0.5L/S
4) q4-----消防用水量, 取10L/s
Q=q1+q2+q3=7.07+0.5+0.5=8.07L/s﹤10L/s
故本工程用水量取10L/s
对照水管管径-流速-流量对照表
得干管流速取2.5m/s,DN=50mm
现场的施工用水主要有砼养护、 砌筑抹灰用水, 消防用水等, 根据本工程经计算的施工工作量及消防用水、 考虑生活区用水, 从水源点安装Φ63PPR管至生产区和生活区, 沿着围墙周围布设给水管网和排水管及污水井, 形成畅通的给排水系统, 工地的临时水管道采用PPRΦ63、 Φ50、 Φ40、 Φ25
2、 水泵的选取
水泵的扬程
Hp=(Zm-Zp)+Hm+Σh´+hs
Zm ——最不利管路标高( m)
Zp ——水泵中心线标高( m)
Hm ——最不利管路末端要求的水头( 10m)
Σh′——供水网路中的水头损失( m) , 本式取为5m
hs ——水泵的吸水高度
将数据代入计算式, 得到
HP=[62.6]+10+5+5=82.6m
水泵选择 流量 Q=36立方米/H
扬程 H=160m( 一期多层较多二期高层)
机井深64m, 水平面到地面高度10m, 考虑用60m扬程潜水泵打到蓄水池。
临时用水采用压力表接点自动控制系统, 水池采用地下式水池尺寸不小于深5m×长4m宽3m的水池, 其中供水设备采用高压潜水泵( 160m扬程) 一用一备, 采用不小于2吨的压力罐。
3、 供水管道布置
见施工用水平面布置图。
4、 贮水池和化粪池设计
化粪池现场定。
5、 消防给水
采用生产用水和消防用水合用一个系统, 现场防火采用消火栓系统。
( 1) 现场消火栓布设
现场设置消防箱, 消火栓的直径65mm, 配备水龙带为 25米, 充实水柱为10米, 沿施工场地消火栓具体位置见平面图。
( 2) 生活区消火栓布设
办公区三个消火栓接口, 生活区两个消火栓接口,办公区一个消火栓接口, 可满足要求。
6、 临时排水
生活区采用管道排水, 每隔10m设置一个污水井, 污水排至化粪池, 采用陶土管暗埋再排至市政污水管网。临时排水具体布置见平面图
四、 总平面管理
4.1 管理原则
根据施工总平面布置及各阶段布置, 以充分保障阶段性施工重点, 保证进度计划的顺利实施为目的。在工程实施前, 制订详细的大型机具使用及进退场计划, 主材与周转材料生产、 加工、 堆放、 运输计划, 同时制订以上计划的具体实施方案, 严格执行、 奖惩分明, 实施科学文明管理。
4.2 平面管理体系
由总包项目部统一协调指挥。建立健全调度制度, 根据工程进度及施工需要对总平面的使用进行协调和管理, 并由项目生产经理对总平面的使用负责日常管理工作。
4.3 管理计划的制定
施工平面科学管理的关键是科学的规划和周密详细的具体计划, 在工程进度网络计划的基础上形成主材、 机械、 劳动力的进退场、 垂直运输等计划, 以确保工程进度, 充分均衡利用平面空间为目标, 制订出切合实际的平面管理实施计划。并将计划输入微机电脑, 进行有效的动态管理。
4.4 管理计划的实施
根据工程进度计划的实施调整情况, 分阶段发布平面管理实施计划, 包含时间计划表、 责任人、 执行标准、 奖罚条例, 在计划执行中不定期召开生产调度会, 经充分协调确定后, 发布计划调整书。总调度室负责组织阶段性的定期检查监督, 确保平面管理计划的实施。其重点保证项目是: 安全用电、 场区内外环卫、 场内道路、 交通、 给排水系统、 垂直运输、 料具堆放场地管理调整, 机具、 机械进退场情况, 以及施工作业区域管理等。
五、 现场CI的设置
为宣传企业形象、 增加中建总公司的知名度, 体现中建企业的集团优势、 提高中建企业的综合实力, 为企业能在今后建筑域奠定良好的基础, 同时便于建筑工地的现场管理、 加强工地文明施工, 特制定本工程CI策划方案如下。
5.1组织管理执行机构
项目部设CI管理执行小组, 该小组由总工、 副经理、 技术、 工程、 安全、 机械、 消防、 生活管理等部门的有关人员参加, 办公室设在工程管理部, 由陈鑫负责日常CI管理工作。CI管理执行小组人员如下:
项目CI领导小组
组 长: 叶新光
成 员: 朱平平、 陈鑫
项目CI策划和执行小组
组 长: 叶新光
成 员: 朱平平、 陈鑫、 葛光宗、 张鹏、 辛海罗、 程硕、 邱玉娟
总体策划: 陈鑫
5.2设计依据
1、 《企业形象视觉识别规范手册---施工现场分册》---中建总公司新版。
2、 《关于视觉识别规范施工现场分册增加、 调整内容的通知》中建政工字( ) 10号。
3、 《总公司施工现场CI管理程序》。
4、 《中国建筑第八工程局 CI 实施管理办法》
5、 《关于转发总公司视觉识别规范施工现场 分册增加、 调整内容的通知》。
5.3实施方案
CI实施应结合施工组织设计及文明施工要求同步实施。
1 大门与围墙
1) 大门要求
本工程施工现场共设大门3处( 其中: 公用大门1处, 现场1处, 职工生活区1处) , 标准: a: 公用大门为门楼式大门加不锈钢伸缩门组合, 公用大门设在施工现场公用主干道及办公区的东侧, ; 现场大门板为无门楼式, 位于现场南侧; 职工生活区大门设在生活区西侧。具体位置详见附图1--施工平面布置图。
门楼式大门制作要求:
A、 材质: 门柱厚壁角钢焊成骨架, 铁皮覆盖, 焊接牢固方正, 刷防锈漆, 再刷面漆。
B、 尺寸: 大门规格为1.5×8m, 门柱截面尺寸为1×1m, 高5米, 与门楣总高度6.5m。
C、 色彩: 门柱从地面起2m高为蓝色, 2-5m处为白色; 门楣为蓝色, 标识反白, 字为白色。
D、 标识与文字组合: 标识尺寸为1×1M,文字内容分为两排, 上排为中国建筑第八工程局, 下排为承建泰华xx广场工程。
E、 电动大门: 大门为电动不锈钢伸缩大门, 大门不锈钢原色。
F、 为亮化大门, 在门楣处采用节能射灯照射, 共6处均匀分布在柱中的6米范围内。
无门楼式大门制作要求:
A、 材质: 钢管框架, 1mm厚黑铁皮封面。
B、 规格: 大门形式为对开门, 净宽度为6m, 高度为2 m, 每扇门面积为3×2 m( 宽×高) 。
C、 色彩: 大门颜色为白色, 正面居中1 m高, 刷中建蓝色。
D、 文字组合及其它:
在蓝色板面上用白色隶书体字( 刘炳森手书) 书写”中国建筑”字样。
门柱: 主次大门门柱截面尺寸0.8×0.8米, 高度为2.2米, 其中0.2米为柱帽高度, 柱帽为梯形, 顶面积为0.6×0.6米。门柱通体为蓝色。
职工生活区门柱截面尺寸为0.6×0.6米, 净高2.2m, 柱帽高0.2m, 梯形, 顶面积45 cm×45 cm , 门柱通体为蓝色, 不设置门扇, 两柱帽安装￠30cm白色圆球形灯。
E、 大门效果图见分册P21、 22, 参见右图。
2) 围墙要求
分两种, 一为金属彩钢板墙; 二为砖砌墙。
( 1) 双色金属彩钢板墙
A、 规格: 2.0m。
B、 标准组合: 采用蓝色板与白色板的组合, 从大门边的第二块板( 白色) 起, 每隔5块蓝色板设1块白色板, 在白色板上安装0.5m×0.5m的板块---见上图或分册P24, 制作”中国建筑”繁体手书字体上下组合图形( 蓝标、 黑字) 。固定办法用螺钉打眼固定。板块固定位置为: 白板块檐向下0.5m居中。
C、 围墙内侧: 金属彩板无内墙要求。
D: 金属彩板墙效果参见下图或分册P24上图。

( 2) 砖砌墙
A、 规格: 高2m,粉煤灰砖砌筑, 内外抹灰刷白, 其中围墙上端0.2m高, 下端0.3m高刷蓝色( 由于地势不平, 围墙2m高均以自然坡度为准, 严禁出现错台) 。
B、 标准组合: 外墙主图案为中建标志和”中国建筑”繁体手书字样组合, 标志和字体均为蓝色, 标志尺寸为0.8m×0.8m, 位置居白墙上0.36m, 下0.34m之间, 即: 距地面0.64m; 大门右侧第一组标志与门柱相距1m; 字体按下图或分册P25上中图规定尺寸组合, 每组的组合图形之间用辅助图形间隔。每组间距7.2米, 辅助图形居中。
C、 围墙内侧: 颜色同外侧一样, 内容为中建标识同中建专用标语组合, 标识、 字体( 黑体) 均为蓝色, 尺寸为0.7米×0.7米。
专用标语:
中国建筑 品质重于泰山
过程精品 服务跨越五洲
D、 砖砌墙效果图参见手册P25或下图:

2 标牌
1) 施工图牌
A、 主要包括主要内容包括: ①企业标志②社会主义荣辱观③中建总公司企业理念④工程概况⑤工程效果图⑥工程平面布置图⑦管理人员名单及监督电话⑧入场施工现场须知⑨十项安全技术措施⑩消防保卫制度11文明施工准则12安全生产日历, 另增加两个报栏( 宣传、 阅读栏, 危险作业每日告知牌) 。
B、 图牌位置: 东侧大门外侧公用道路南侧, 地势平坦, 直接固定后周围砌筑30cm高台阶, 腻子打底后涂刷中建蓝。
C、 图牌规格: 外架尺寸为2.2m高, 宽1.5m,每块图牌具体尺寸为1.5m高, 宽1.5m。
D、 图牌材料: 图牌材质为不锈钢外架, 内容为电脑喷画。
E、 图牌标准组合形象: 采用单体组合。第一块( 左) 为企业标志牌即CI图牌, 按CI手册B式组合规范。底色为白色, 标志和字为蓝色, 辅助图形为灰色( B15) 。其它图牌的标题为红色, 红色标题下方划一道蓝线条衬托, 内容为蓝色黑体字。
F、 宣传栏、 阅报栏, 材质为不锈钢方管, 镶5mm厚对开推拉玻璃门( 上锁) , 上方装饰绿色太阳板。
G、 施工图牌效果参见右图或分册P29上图。
2) 项目经理部名牌
A、 材质: 钛金板。
B、 尺寸: 50cm高×70cm宽, 弧形。
C、 颜色: 本色。
D、 位置: 安装在门楼式大门南侧门柱上, 距地面高度1.6m。
E、 组合: 名牌按CI分册A2横式规范, 蓝标、 蓝字、 公司名称下方划一道黑色横线, 横线下方写泰华xx广场工程, 另起行写项目经理部, 字为大黑体黑色。
F、 效果图见分册P34或右图。
3) 办公室门牌
办公室门牌共有: 经理室、 办公室、 工程部、 成本部、 会议室、 休息室、 门卫室等共7个。
A、 材质: 钛金板。
B、 尺寸: 28×9cm( 长×宽) , 标志尺寸为4.5×4.5 cm, 字为4×4cm。
C、 颜色: 牌为本色, 蓝标、 黑字。
D、 位置: 正面贴于门上边以下30cm, 居中。
E、 效果见分册P34或右图。
4) 办公室内图牌
A、 图牌内容主要有岗位责任制、 施工网络图等。详见附表1 CI达标项目一览表。
B、 图牌材质: 电脑写真KT板, 灰色宽塑料边。统一制作镜框, 框内为白色底版, 红色标题、 蓝色(黑体字)内容。
C、 图牌规格: 40cm宽×60cm高。
D、 标准组合: 在每一个图牌右下方落款处, 采用分册A式组合规范, 蓝标、 黑字。标题为大红黑体字, 中间内容为黑体蓝色, 要求周边空档、 宽松、 美观、 一致。
E、 效果图参见分册P34或右图。
5) 导向牌
( 1) 总导向牌
A、 材质: 不锈钢支撑架, 牌面为1mm厚不锈钢板。导向牌构架详图见附图4。
B、 尺寸: 55×70cm 。
C、 标准组合: 标志与公司简称B式组合规范, 下方为辅助图形。
D、 颜色: 钢管为不锈钢本色, 牌面为白色。蓝标、 黑字、 导向牌内容字体为黑色黑体字, 箭头为红色。
E、 位置: 安装在办公区北侧, 中心距地面高度1.6m。
F、 效果: 参见分册P35或右图。
( 2) 办公区、 生活区导向牌
A、 材质: PVC板, 2mm厚。
B、 尺寸: 55×70cm 。
C、 标准组合: 标志与公司简称B式组合规范---分册P12。
D、 颜色: 牌面为白色。蓝标、 黑字、 导向牌内容字体为黑色黑体字, 箭头为红色。
E、 位置: 宿舍区导向牌安装在职工宿舍墙面显要位置, 距地面1.6m。
F、 效果: 参见分册P36或右图。
( 3) 食堂、 卫生间等导向牌
A、 材质: PVC板, 2mm厚。
B、 尺寸: 45×15cm 。
C、 标准组合: 不使用。
D、 颜色: 牌面为白色。黑色黑体字, 箭头为红色。
E、 位置: 厕所、 食堂导向牌安装在主墙面, 距地面1.8m。
F、 效果: 参见分册P36或右图。
3 人员着装形象
1) 胸卡
A、 材质: 工人胸卡卡芯采用210克铜版纸, 卡皮为白色塑料套, 胸针式; 管理人员胸卡卡芯采用PVC板。
B、 规格: 5.5×9cm 。
C、 标准组合: 蓝标、 黑字(胸卡上方); 下方内容均为黑色仿宋体, 人名为大黑体, 管理人员要求彩色照片, 工人可也可采用黑白照片。
D、 效果: 参见分册P35或右图。
2) 安全帽
在安全帽前方正中粘贴标志或喷绘中建标志。标志尺寸为: 3.5×3.5cm。
安全帽颜色分为红、 白、 黄、 蓝四色。
红色为上级领导、 外来嘉宾和安全员使用( 上级领导、 外来嘉宾使用的红色安全帽上两边喷3cm高”中国建筑”—刘炳森手书体) 。
白色为项目和普通管理人员使用。
黄色为工人使用。
蓝色为特种作业操作人员使用。
为便于施工现场管理, 在安全帽边缘进行编号( 编号要同员工花名册相对应) 。
效果参见分册P46、 47页及中建政工字( ) 10号文或右上图。
3) 服装
管理人员夏季每人一套短袖衬衣、 米色长裤;
秋季每人一套天米色上衣、 蓝色长裤。
效果见右图。
4) 管理人员名片
A、 规格: 90mm×55mm。
B、 材质: 250克荷兰白胶版卡。
C、 效果: 参见电子版—企业形象篇或右图。
4 现场办公室及生活和生产用临时建筑物
1) 现场办公室
A、 材料: 金属彩板平房。
B、 外部形象: 墙体为乳白色。门为彩板门、 窗为铝合金玻璃窗, 对开推拉门。房檐为蓝色, 踢脚线处刷30mm蓝色。
C、 内部形象: 墙体为乳白色, 地面为地砖地面。窗帘为蓝色卷帘窗。
经理室: 办公桌、 凳子为高档办公桌椅, 保持原色, 配三人沙发一个, 室内摆放盆景一个, 办公桌上摆桌旗, 经理室墙体悬挂公司代表作工程照片( 潍坊市人民医院) , 内容为白底, 红标题, 蓝色文字, 电脑写真, KT板, 蓝色宽边框; 项目经理岗位责任制及安全生产责任制。安装距地面1.8m高。室内安装挂式空调及饮水机。
普通
