绝密★启用前
江苏省一般高校对口单独招生考试
机械专业综合理论试卷（四）
一、单项选用题（本大题共30小题，每题3分）
18．图样中某一尺寸，基本尺寸为30，绘图比例为2：1，则在图样中标注为 。
A．60 B．15 C．30 D．2
19．图样中所注尺寸，为该图样 尺寸。
A．理论 B．最后竣工
C．参照 D．中间加工
20．已知空间点A（30，20，40）、B（40，30，20），则点A在点B 。
A．左前下方 B．右后上方 C．右前下方 D．左后上方
21．有关细实线应用下列说法不对旳是 。
A．用作尺寸线及尺寸界线 B．用作可见轮廓线
C．用作引出线 D．用作剖面线
22．在不致引起误解时，对称机件视图可只画一半或1/4，并在对称中心线两端画两条与其垂直平行 。
A．细实线 B．粗实线
C．细点画线 D．虚线

二、填空
45． 绘制图样时，应优先采用代号为 至 基本幅面。

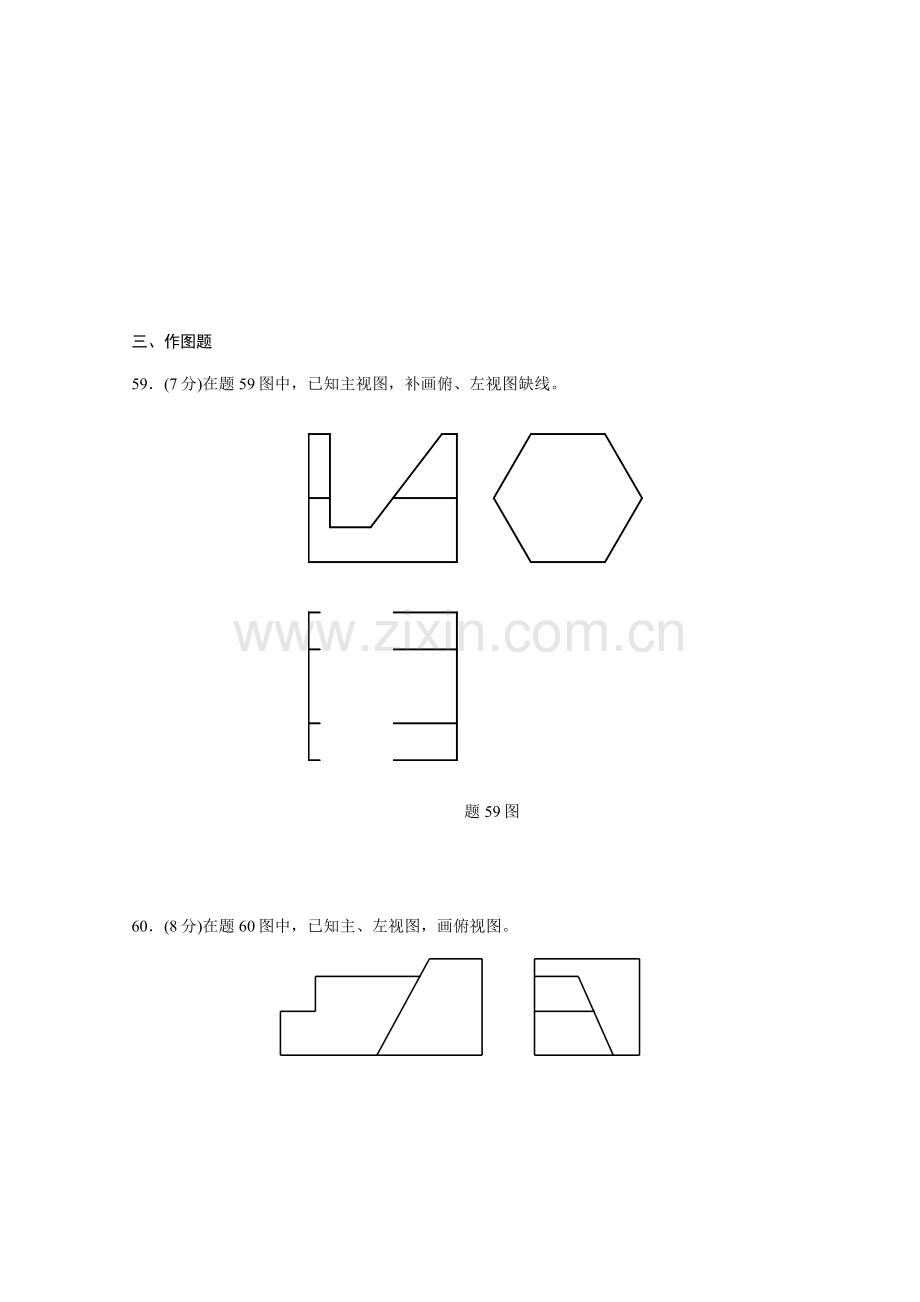

三、作图题
59．(7分)在题59图中，已知主视图，补画俯、左视图缺线。

题59图

60．(8分)在题60图中，已知主、左视图，画俯视图。

题60图
61．(8分)在题61图中，补画主、左视、俯视图中缺线。

题61图

62．(9分)在题62图中，已知三视图，画出半剖左视。

题62图

63．(5分)题63图为螺栓连接图，在左边画出对旳图。

题63图

69．(20分，每空1分)读零件图(题69图)，回答问题。
（1）该零件共用了 个图形体现，左视图是采用 剖切平面画出 视图；
（2）材料HT200含义为 ；
（3）尺寸30 上偏差是 ，公差是 ；
（4）螺纹标记“M12－7H”中，M是 代号，体现 螺纹，12体现 ，7H体现___________________________；
（5）主视图中①所指线称为 线；
（6）30圆柱孔表面粗糙度代号含义为：用 加工措施获得表面，Ra 值为 ；
（7）螺纹孔定位尺寸是 ；
（8）图中形位公差公差项目是 ，基准要素 ，被测要素是 ；
（9）该零件高度方向尺寸基准是____________，总宽为______________。

70．(16分，每空1分)读装配图(题70图)，回答问题。
(1) 该装配体名称叫_______，有_______种零件构成，其中原则件_______个。
(2) 该装配体共用了________个图形体现，其中主视图采用了_______剖，B向视图是为了体现件_________外部形状，此外尚有______视图和采用了_______剖俯视图。
(3) 解释图中尺寸M22×1.5含义：___________________________________________________。
(4) 尺寸φ44H11/c11是件________和件________________尺寸，其中φ44是_______尺寸，H11体现________公差带代号，c11体现_______公差带代号，属于基________制________配合。
