鹤壁铁塔基站工程施工规范

北京诚公通信工程监理股份有限公司第四分公司
河南省通信建设监理有限公司
5月7日拟制

鹤壁铁塔基站工程施工规范及图片说明

一、 铁塔基础

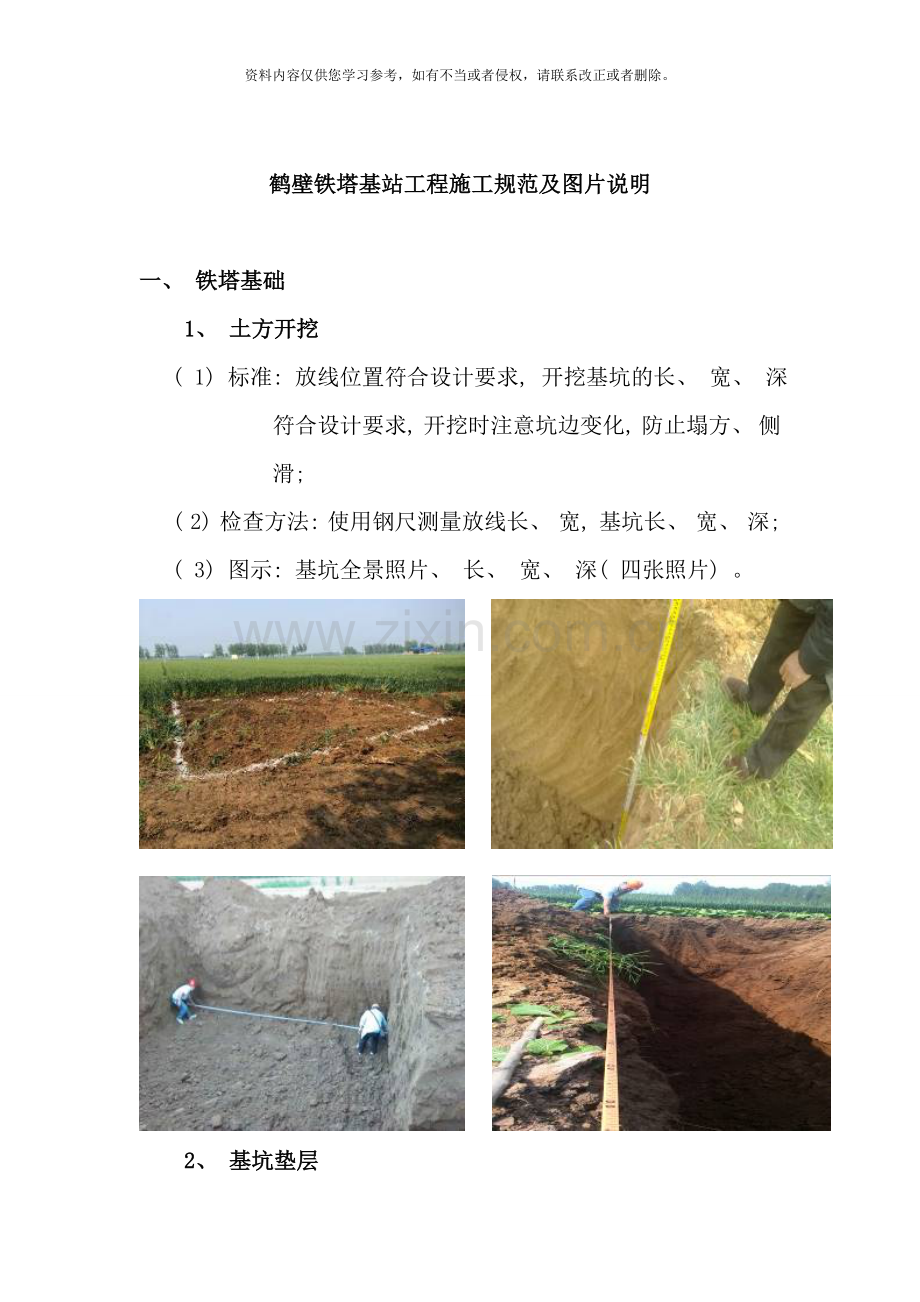

1、 土方开挖
( 1) 标准: 放线位置符合设计要求, 开挖基坑的长、 宽、 深符合设计要求, 开挖时注意坑边变化, 防止塌方、 侧滑;
( 2) 检查方法: 使用钢尺测量放线长、 宽, 基坑长、 宽、 深;
( 3) 图示: 基坑全景照片、 长、 宽、 深( 四张照片) 。

2、 基坑垫层
( 1) 标准: 基坑垫层厚度应符合设计要求( 一般为10cm) ;
( 2) 图示: 一张整体照片图示

3、 钢筋绑扎
( 1) 标准: 钢筋直径、 型号、 间距、 数量按设计加工绑扎。焊接钢筋与整根钢筋交叉铺设( 比例1:2)
( 2) 检查方法: 游标卡尺测量钢筋直径, 卷尺测量间距, 数量( 每10根绑一根红布或做明显参照物) ;
( 3) 图示: 测量钢筋直径、 间距、 数量各一张。

4、 马凳筋
( 1) 标准: 钢筋直径、 型号、 数量按设计施工;
( 2) 检查方法: 在第一层钢筋敷设之后检查数量;
( 3) 图示: 全景一张( 体现马凳筋数量) 。

5、 钢筋焊接
( 1) 标准: 焊接焊缝长度应大于钢筋直径的10倍, 焊点不宜少于2处;
( 2) 检查方法: 卷尺测量;
( 3) 图示: 测量焊缝长度一张。

6、 主筋焊接
( 1) 标准: 主筋测量长度3700mm( 横向500mm, 竖向3200mm) ;
( 2) 检查方法: 游标卡尺测量钢筋直径, 卷尺测量钢筋长度;
( 3) 图示: 直径测量一张, 长度测量一张, 柱子从上向下照片一张( 体现主筋数量) 。

7、 接地网安装
( 1) 标准: 接地角钢型号、 数量, 扁钢型号、 长度均符合设计要求, 角钢、 扁铁必须热浸镀锌, 接地角钢埋设深度符合设计要求, 一般顶部距地面不少于0.8m, 接地角钢需用扁钢连成一体, 焊接面积大于80mm, 焊接处需做防腐处理;
( 2) 检查方法: 钢尺测量焊接长度;
( 3) 图示: 焊接照片一张, 全景照片一张。

8、 预埋件安装
( 1) 标准: 预埋件尺寸规格、 质量应符合设计要求, 预埋件螺栓露出地面部分需热镀锌, 做防锈处理, 预埋件位置, 螺栓高低符合设计要求, 预埋件与主筋焊接牢固; 预埋件校正后根开要符合设计图纸要求。
( 2) 检查方法: 钢尺测量预埋件根开
( 3) 图示: 测量根开照片一张(三管/四角), 固定照片一张

9、 混凝土浇筑
( 1) 标准: 商砼标号符合设计要求, 且采购正规搅拌站商砼, 浇筑时采用振捣器捣实混凝土;
( 2) 检查方法: 旁站;
( 3) 图示: 现场浇筑、 商砼单据各一张, 振捣器振出浆水, 最少体现高度的三张振动照片。

10、 回填土方
( 1) 标准: 填土前应将基坑( 槽) 底或地坪上的垃圾等杂物清理干净, 回填土应采用开挖土方回填, 如土质不符合回填土要求, 需另行购买回填, 以保证接地电阻良好;
( 2) 检查方法: ;
( 3) 图示: 电夯照片( 中途一张, 完成一张)

11、 基础养护
基础养护期一般为28天左右, 最少不应小于14天, 但也不应大于60天;
( 二) 机房建设
1、 机房基础开挖及垫层
( 1) 标准: 机房不允许建在回填土上方, 地平面以下( 深度标准500mm为机房基础垫层) ;
( 2) 检查方法: 现场测量长、 宽、 深 ;
( 3) 图示: 机房基坑深度、 宽度个一张、 垫层全景照片一张

2、 机房搭建
( 1) 标准: 混凝土均为C25, 钢筋Q235级, 机房面积符合设计要求, 室内净高度3米, 机房门前须3个台阶水泥抹面压光, 室内地平按照设计要求高于自然地平, 室内外墙面粉刷均匀、 无脱落、 无裂缝;
( 2) 检查方法: 现场测量长、 宽、 高;
( 3) 图示:

3、 机房防水
( 1) 标准: 房顶必须按设计要求做防水处理( 卷材标准? 型号) , 机房周围做散水处理;
( 2) 检查方法: 检查防水材料合格证;
( 3) 图示: 材料合格证照片

( 三) 外电引入
( 1) 标准: 电缆使用3X25+1X16( 电缆长度过长要另行增加) 铠装电缆, 电缆不允许中间有接头, 室外直埋电缆敷设深度应符合设计要求, 一般不小于80cm, 全程套地龙管保护, 如遇有障碍物或穿越公路时应敷设穿线钢管, 架空电缆电缆进机房时需先引下直埋至机房侧( 地埋长度不小于15米) , 引上进入机房; 架空电缆挂钩间距小于50公分, 表箱处预留回水湾。
( 2) 检查方法: 钢尺测量, 目测;
( 3) 图示: 现场测量深度, 电缆型号照片、 横截面卡尺照片

( 四) 铁塔安装
( 1) 标准: 铁塔构件加工质量及规格尺寸数量符合设计要求, 构件镀锌层大件>86μm, 小件>65μm;
（2） 检查方法: ;
（3） 图示: 过磅现场、 磅单、 镀锌层厚度, 仪器检测( 过磅时抽检主材镀锌层厚度、 镀锌表面是否光滑)
