临西县地表水厂工程

厂区测量控制方案

编 制 人:
审 核 人:
审 批 人:
编制日期: 年 月 日

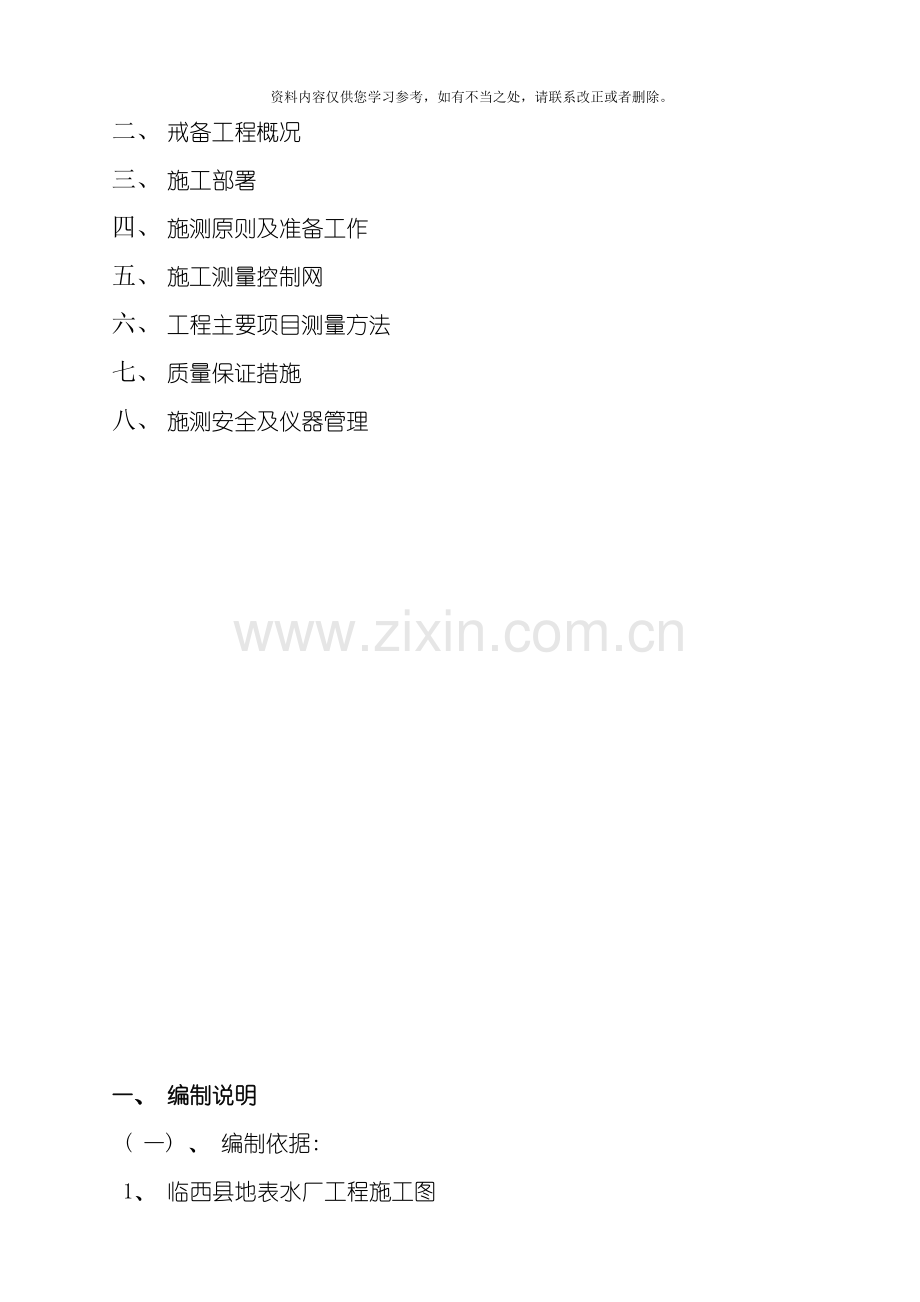

目 录
一、 编制说明
二、 戒备工程概况
三、 施工部署
四、 施测原则及准备工作
五、 施工测量控制网
六、 工程主要项目测量方法
七、 质量保证措施
八、 施测安全及仪器管理

一、 编制说明
( 一) 、 编制依据:
1、 临西县地表水厂工程施工图
2、 已批准的设计文件及合同文件
3、 工程测量规范( 国家标准)
《工程测量规范》( GB50026- )
4、 临西县地表水厂工程总体施工组织设计
5、 临西县水务规划局控制点成果图。
( 二) 、 编制范围及内容:
根据总体施工组织设计的施工计划安排, 本着先控制再细部的原则, 先后就工程控制网测量, 工程主要项目的测量控制和施工中的监测进行编制。
二、 工程概况
临西县地表水厂工程位于英华街与辽河路交界点西北角。厂区规划总用地面积23401㎡。
本工程的建筑物有: 综合办公楼、 净水车间、 清水池和二级泵房、 调节水池和提升泵房、 附属用房1、 附属用房2、 配电室、 回收水池、 干化场、 臭氧反映池、 仓库、 门卫室等。
7月深圳市水务规划设计院在工程现场移交测量控制点三个。在控制点复测后, 本工程将以控制点为基础, 进行加密工作和施工测量。
三、 施工部署
( 一) 、 施测程序
施工测量过程按以下形式进行:
施工前准备 现场测量放样 测量复核 测量工作报验
报验合格进入施工工序
( 二) 、 施工测量组织工作
根据项目部总体组织框架, 项目技术部由专业测量人员成立测量小组, 各成员分工如下:
测量负责人( ) 负责组织日常测量工作, 检查复核测量成果。
测量组组长( ) 负责落实每日的测量工作, 复核测量成果。
测量员( ) 现场施工测量一小组小组长, 完成分配的测量工作
测量员( ) 现场施工测量二小组小组长, 完成分配的测量工作
测量员( ) 测量一小组成员, 协助配合完成测量作业
测量员( ) 测量二小组成员, 协助配合完成测量作业
测量组负责人对施测组全体人员进行详细的图纸交底及方案交底, 明确分工, 所有施测的工作进度及逐日安排, 根据项目的总体进度计划进行安排。保证工程所需要的测量定位。
四、 施测原则及准备工作
( 一) 、 施测原则
1、 根据招标文件及业主的要求进行施工测量工作。
2、 严格执行测量规范; 遵守先整体后局部的工作程序, 先确定平面控制网, 后以控制网为依据, 进行各细部的定位放线。
3、 必须严格审核测量原始数据的准确性, 坚持测量放线与计算工作同步校核的工作方法。
4、 定位工作执行自检、 互检合格后再报检的工作制度。
5、 测量方法要简捷, 仪器使用要熟练, 在满足工程需要的前提下, 力争做到省工省时省费用。
6、 明确为工程服务, 按图施工, 质量第一的宗旨。紧密配合施工, 发扬团结协作、 实事求是、 认真负责的工作作风。
( 二) 、 准备工作
1、 熟悉招标文件对测量工作的各项要求。对业主移交的精密控制点现场位置进行熟悉。施测人员对本项目使用的各种测量仪器的操作及性能进行掌握。
2、 全面了解设计意图, 认真熟悉与审核施工图纸。施测人员经过对总平面图和设计说明的学习, 了解工程总体布局, 工程特点, 周围环境, 建筑物的位置及坐标。其次了解现场测量坐标与建筑物的关系, 水准点的位置和高程以及首层±0.000的绝对标高。在了解总图后认真学习建筑施工图,及时校对建筑物的平面、 立面、 剖面的尺寸、 形状、 构造, 它是整个工程放线的依据。在熟悉图纸时, 着重掌握轴线的尺寸、 层高, 对比基础, 楼层平面, 建筑、 结构几者之间轴线的尺寸, 查看其相关之间的轴线及标高是否吻合, 有无矛盾存在。
3、 测量仪器的选用。
测量中所用的仪器和钢尺等器具, 根据招标文件, 送具有关仪器检定资质的检测部门进行检定, 检定合格后方可投入使用。
现场测量仪器一览表
序号
器具名称
型 号
单位
数 量
1
全站仪
SET230RK
台
1
2
全站仪
GPT-3002N
台
1
3
水准仪
DSZ2
台
1
4
精密水准仪
DSZ2+FS1
台
1
5
对讲机
ICOM
个
4

五、 施工测量控制网
( 一) 控制点布设原则
1、 控制点应先从整体考虑, 形成的控制网能覆盖整个施工区域, 遵循先整体、 后局部、 高精度控制低精度的原则。
2、 控制点布设以建设方提供的点位为基准, 先复核测量, 再根据施工范围进行加密布置控制点。
3、 控制点选点应在通视条件良好、 安全、 易保护的地方。
( 二) 施工测量控制网布设
施工测量控制网由平面控制网和高程控制网组成, 本工程的控制点均测有坐标和高程, 两网合并, 形成一个共同的控制区域。临西县水务规划局已移交了三个控制点, 并在施工范围外, 这就保证了施工过程中点位不会被破坏。其中辽河路与榆阳街、 英华街交叉口各一点, 英华街上松花江路与辽河路中段一点。三个控制点均提供了坐标和高程。
我部首先对移交的控制点进行复核测量。根据规范和设计要求, 控制点按导线一级和水准四等进行复测。根据现场勘测, 三个控制点存在彼此不通视的问题, 复测导线必须中间加点, 为提高加密点的精度, 本工程导线复测与控制点加密合并一起进行。在导线测量过程中, 中间加入1个转点ZD1形成闭合导线, 水准测量过程中, 中间加入一个转点ZD2。
导线观测技术要求依据中华人民共和国国家标准《工程测量规范( GB50026- ) 》表3.3.1。
导线测量的主要技术要求
等级
导线长度( km)
平均边长( km)
测角中误差( ″)
测距中误差( mm)
测距相对中误差
测回数
方位角闭合差( ″)
导线全长相对闭合差
2级仪器
一级
4
0.5
5
15
1/30000
2
10
≤1/15000
水准观测技术要求依据中华人民共和国国家标准《工程测量规范( GB50026- ) 》表4.2.1。
水准测量的主要技术要求
等级
每千米高差全中误差( mm)
路线长度( km)
水准仪型号
水准尺
观测次数
往返较差、 附合或环线闭合差
与已知点联测
附合或环线
平地( mm)
山地(mm)
四等
10
≤16
DS3
双面
往返各一次
往一次
20
6
( 三) 厂区控制点数据及埋设保护措施
根据临西县水务规划局提供的测量控制点数据, 进行了控制点的复测和加密工作, 具体数据如下表:
点号
1
2
3
ZD1
ZD2
交桩数据
X

Y

H

复测数据
X

Y

H

其中ZD1、 ZD2为中间加密点, 采用下图方式在现场埋设:

控制点埋设后, 加强现场的保护措施。用明显标志标识在现场, 如设立木牌, 上面写明控制点编号。控制点的四周设立木桩, 用警示线围住。并与现场的施工人员交底, 严禁在控制点周围作业, 如确需作业, 要有专人在现场指挥, 避免控制点遭破坏。
六、 工程主要项目测量控制方法
( 一) 厂区管网施工测量
临西县地表水厂厂区管网错纵复杂, 分有压力管道和重力管道两种。压力管道包括给水管、 加药管以及鼓风机风管。重力管道是依靠管道纵坡来实现排水, 其高程控制尤为重要。管道施工放样按以下方式:
1、 复核管道平面位置及高程, 根据纵坡计算高程与图纸提供数据对比, 复核无误后整理出各管道的测量数据。
2、 施工现场将管道中心线和管道沟槽两侧开挖边线用白灰撒出, 管道沟槽坡顶开挖线根据现场地面高与基底设计高计算得出。
3、 沟槽开挖是个持续的施工过程, 在挖机开挖过程中, 由一组测量人员跟踪进行槽底高程测量, 基底完成后, 打下钢筋桩, 桩顶高程平混凝土基础顶面, 用于基础混凝土浇筑时高程控制。
4、 下管道前在基础面上放出管道中心轴线, 以保证管道的顺直。
( 二) 厂区建筑物施工测量
厂区建筑物施工测量分基础施工测量、 主体结构施工测量和工程重点部位的测量控制方法三方面
基础施工测量:
1、 先按图纸尺寸计算出施测建筑物轴线坐标, 将建筑物首尾轴线在实地放出, 并根据建筑物的长短在中间加密。用拉尺检查各点位的相对距离是否正确, 校核无误后, 方可在该平面上放出其它对应的设计轴线及细部线。
2、 在垫层上进行基础定位放线前, 以建筑物平面控制线为准, 校核轴线控制桩无误后, 再施测出各主控轴线。用墨线详细弹出各细部轴线, 柱、 梁、 洞口必须在相应边角, 用红油漆以三角形式标注清楚。
主体结构施工测量:
1、 基础施工完毕后, 根据场地平面控制网, 校测建筑物轴线控制桩后, 再用全站仪按坐标将轴控线引弹到结构外立面上, 一层墙拆模后, 再引弹至墙顶。并弹出外墙大角20cm控制线。
2、 楼层上部结构轴线垂直控制, 采用外控点传递法。根据流水段的划分, 每个施工段内设置4个内控点, 组成自成体系的矩形控制方格。
3、 结构施工中每层施工完毕, 应检测外墙偏差并记录, 并每层检查门窗洞口净空尺寸偏差, 同一外立面同层窗洞口高低偏差及各层同一部位窗洞口水平位移, 弹外墙窗口边线竖直通线。
4、 依据现场内标高控制点, 每段在外墙设置 3个标高控制点, 一层控制点相对标高为+0.50米, 以上各层均以此标高线直接用50米钢尺向上传递, 以其平均点向室内引测+50 cm 水平控制线, 抄平时, 尽量将水准仪安置在测设范围内中心位置, 并进行精密安平。
工程重点部位的测量控制方法:
1、 建筑物大角垂直度的控制: 首层墙体施工完成后, 分别在距大角两侧20cm处外墙上, 各弹出一条竖直线, 并涂上两个红色三角标记, 作为上层墙支模板的控制线。上层墙体支模板时, 以此20cm线校准模板边缘位置, 以保证墙角与下一层墙角在同一垂直线上。以此层层传递, 从而保证了建筑物大角的垂直度。
2、 墙、 柱施工精度测量的控制: 为了保证剪力墙、 隔墙和柱子的位置正确以及后续装饰施工的及时插入, 放线时首先根据轴线放测出墙、 柱位置, 弹出墙柱边线, 然后放测出墙柱20cm 的控制线, 并和轴线一样标记红三角, 每个房间内每条轴线红三角的个数不少于两个。在该层墙、 柱施工完后要及时将控制线投测到墙、 柱面上, 以便用于检查钢筋和墙体偏差情况 , 以及满足装饰施工测量的需要。
3、 门、 窗洞口测量的控制: 结构施工中, 每层墙体完成后, 量测出洞口的竖向中心线及洞口, 两边线横向控制线用钢尺传递, 并弹在墙体上。室内门窗洞口的竖直控制线由轴线关系弹出, 门窗洞口水平控制根据标高控制线由钢尺传递弹出。以此检查门、 窗洞口的施工精度。
七、 质量保证措施
1、 测量作业的各项技术按相关的规范及要求进行。
2、 进场的测量仪器设备, 必须检定合格且在有效期内, 标识保存完好。
3、 施工图、 测量桩点, 必须经过校算校测合格才能作为测量依据。
4、 所有测量作业完后, 测量作业人员必须进行自检, 自检合格后, 上报测量放样记录给监理工程师监理报验, 检查合格再进入下道工序。
5、 核验时, 要重点检查轴线问距、 纵横轴线交角以及工程重点部位, 保
证几何关系正确。
6、 定期对控制点进行全线复核测量工作, 保证控制点的精度。
7、 加强现场内的测量桩点的保护, 所有桩点均明确标识, 防止用错和破
坏。
八、 施测安全及仪器管理
1、 施测人员进入施工现场必须戴好安全帽。
　2、 在基坑边投放基础轴线时, 确保架设仪器的稳定性。
3、 操作仪器时, 同一垂直面上其它工作要注意尽量避开, 避免物体从上面掉落。
　 4、 施测人员在施测中应坚守岗位, 雨天或强烈阳光下应打伞。仪器架设好, 须有专人看护, 不得只顾弹线或其它事情, 忘记仪器不论。
5、 施测过程中, 要注意旁边的模板或钢管堆, 以免仪器碰撞或倾倒
6、 所用线坠不能置于不稳定处, 以防受碰被晃掉落伤人。
7、 仪器使用完毕后需清理表面污迹, 由专人负责保管, 存放在通风干燥的室内。
　　8、 建立仪器管理台账, 记录检定日期、 维修日期、 自检日期, 并建立仪器检定计划, 在规定的日期之前必须送检。
　 9、 测量配套工具在完成作业后应全面清理, 保证工具的整洁、 干净。
