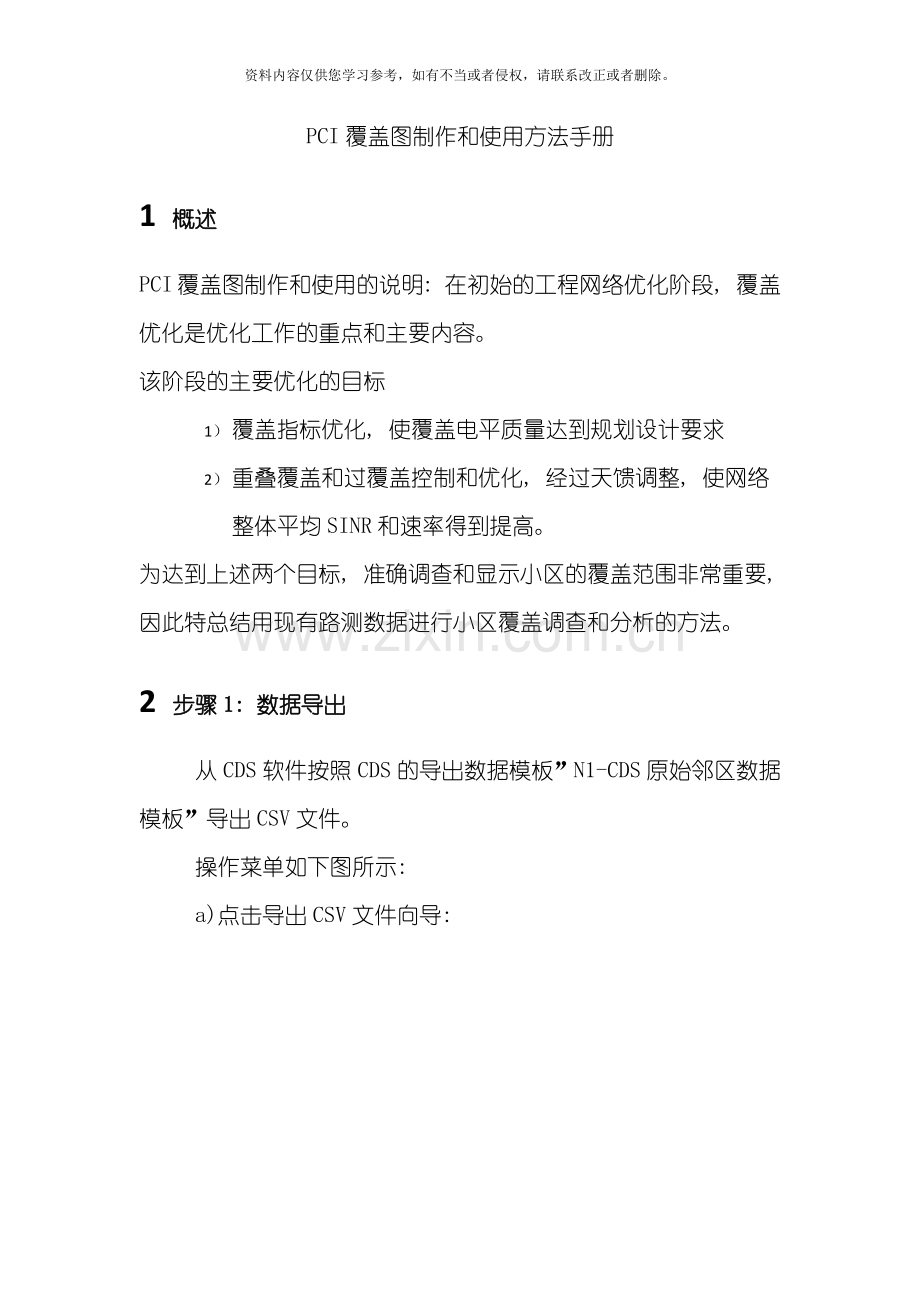

PCI覆盖图制作和使用方法手册
1 概述
PCI覆盖图制作和使用的说明: 在初始的工程网络优化阶段, 覆盖优化是优化工作的重点和主要内容。
该阶段的主要优化的目标
1） 覆盖指标优化, 使覆盖电平质量达到规划设计要求
2） 重叠覆盖和过覆盖控制和优化, 经过天馈调整, 使网络整体平均SINR和速率得到提高。
为达到上述两个目标, 准确调查和显示小区的覆盖范围非常重要, 因此特总结用现有路测数据进行小区覆盖调查和分析的方法。
2 步骤1: 数据导出
从CDS软件按照CDS的导出数据模板”N1-CDS原始邻区数据模板”导出CSV文件。
操作菜单如下图所示:

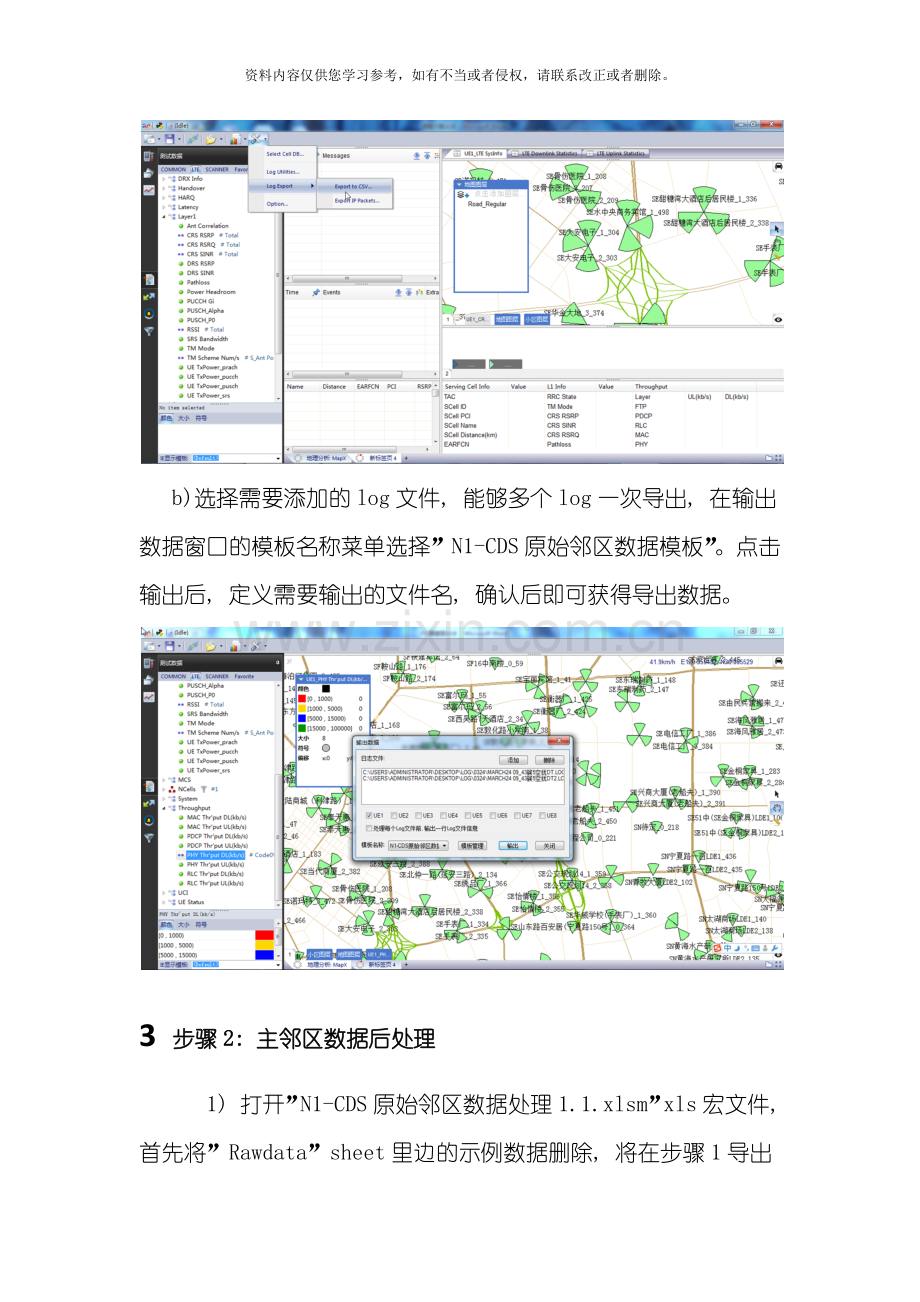

a)点击导出CSV文件向导:

b)选择需要添加的log文件, 能够多个log一次导出, 在输出数据窗口的模板名称菜单选择”N1-CDS原始邻区数据模板”。点击输出后, 定义需要输出的文件名, 确认后即可获得导出数据。

3 步骤2: 主邻区数据后处理
1) 打开”N1-CDS原始邻区数据处理1.1.xlsm”xls宏文件, 首先将”Rawdata”sheet里边的示例数据删除, 将在步骤1导出的输出文件拷贝粘贴到该页中, 注意保持列位置不要错列, 检查行数据已经全部纳入到这个页中, 不要漏处理数据。

2) 在宏处理模板文件复制数据完成后, 并在选项里启用和执行宏程序。

宏程序运行完成后, 将NeighColumn页中的数据, 能够复制新建出来另存为一份CSV或TXT格式的文件, 按照统一规则起文件名, 之后用这份TXT格式的文件创立PCI覆盖的专题图层。
4 步骤3: PCI覆盖图的制作
制作工具: Mapinfor10
将用宏跑出的《N1-PCI覆盖图.csv》文件, 在mapinfor软件中打开, 注意选择”不转换字符集”的表创立方式。
4.1 首先在mapinfor中创立该文件所对应的点
在Mapinfor软件中打开文件, 创立TAB表文件:

字符集转换需要选择最后一项”不进行字符集转换”。

选择经纬度坐标的字段:

注意, 另存为一个TAB文件, 取另一个名字, 不要与text文件相同, 这样会加速PC的后处理的速度。

用图层控制表单中的加号图标能够将制作好的点的图层加到带有地图图层的显示窗口中。

其它的一些基站信息到时在mapinfo上打开加进去就能够
4.2 使用SQL语句查询生成特定PCI的覆盖图层
1) 使用SQL语句查询条件在表中查询出需要生成专题地图的内容:
比如PCI=1xxandServingType=s
表示将PCI=1的小区的主覆盖小区的点过滤出来。
当设置查询条件为
PCI=1xxandServingType=n
表示将PCI=1的小区作为邻小区的点过滤出来。( Tables里面选择从哪张表格里面过滤, 主服务和邻区类型和Scell_PCI能够在Columns选) , 下面以PCI=312为例来说明。
4.2.1 第一步: PCI为312且作为主服务小区的主题图层制作
进入SQL选择筛选菜单:

设定过滤条件:原始表的名称, 以及要过滤的列字段的名称和对应的值, 比如此处过滤条件为PCI=312andServingType=s, 即可将PCI为312的小区的服务小区的采样点全部过滤出来, 同时将她保存到了名叫”S312”的TAB表中。此处表的名字”S312”是表示采样点是服务小区的过滤结果, 表的名字能够根据自己的需要进行设定, 以方便记忆。
在制作图层的过程中为保护过滤和产生的图层结果, 需要及时保存工作区文件XXXX.wor文件, 这样即使电脑崩溃, 重新打开mapinfor后也能找回制作完成的图层和文件。

这个图层的默认的名字selection, 这里建议命名为S312, 这样利于做好后回头能够对应下( 也能够按照自己的习惯) , 再做邻区的专题图层的时候也一样

这里Table里面就要选择S312, 进行专题图层的制作, Field里面要选择RSRP

上面这张就是PCI为312作为主服务小区的图层
4.2.2 叠加第二张图层: 当PCI为312且作为邻区出现时的专题图层

过滤条件与主服务小区相同, 要把原来的服务小区类型由S改为N。
表单数据生成后, 一定使用图层控制中的加号图标将图层加到当前的地图显示窗口中。

创立专题图层:
为显示区别明显起见, 专题图标的字符大小为8号字体, 主服务小区用不带框的方块表示, 邻区出现的点用圆形的带框的图标显示。电平分档每个现场需要统一设计, 一般-100dbm是必须作为一个边界, 然后5db一档进行分档。当然各现场能够根据需要统一设计, 每个现场统一即可。

上面这张就是PCI为312作为邻区时候出现的打点图
在图层控制表单中将主服小区和邻小区的图层都打上勾, 就显示了所有的覆盖打点图层。
下面这张就是PCI为312作为主服务小区以及邻区出现的打点图

这张专题图层就是PCI为312作为主服务小区的打点图( 如果图层上看起来的点很模糊, 难看, 能够点击右上方第二个箭头, 要等邻区的打点图出来后一起整理, 那样会省点时间)
邻区的打点图和主服务小区的打点图做法一模一样, 如果过程中遇到问题, 能够参考前面主服务小区怎么出)
注意下: 在创立专题图层中色标选择模板为aa, bb为事先创作好的模板, 事先设置好统一图标大小( 建议为8号字体, 太大了重叠严重, 区分不出来) , 分档等参数。
其它注意事项:
在过滤窗口中, 查询结果能够直接存为查询结果表, 将默认的”selection”表名字, 修改为s1xx或者n1xx, 能够直观地记录下查询的结果表示的是那个小区的结果以防忘记。
在查询出一个表结果, 比如s1xx后, 点击图层控制面板中的加号, 选择s1xx表添加到当前窗口中。这时应该在当前窗口中出现黑色的采样点。
采样点的显示格式统一为, 某PCI作为主用小区时, 用不带边框的8号方块表示;
某PCI作为邻小区覆盖时, 用带边框圈的8号圆点表示, 以防颜色连续时覆盖范围无法区分。
创立专题图层时, 使用的电平区段颜色案例和范围全网一个队伍要保持一致。
每个PCI, 主覆盖做一个专题图层, 作为邻区再做一次专题图层, 同时在一张地图上显示, 由于覆盖点的形状不同, 因此能够清楚的显示出, 该小区的主用覆盖范围, 和作为邻区时的干扰贡献范围。
截图准则: 同一个站或周围若干站址, 比例尺保持固定, 屏幕截图起止点保持一致, 便于前后查阅; 截图后采用jpg, 100%品质文件格式。截图软件统一为Hprsnap软件。
将簇内的每个PCI都完成上述覆盖图截图, 用于覆盖检查。
4.2.3 截图文档命名规则和使用
在文件取名的规则中, 建议将PCI和涉及路段都标注在文件名中, 便于检索覆盖情况。
例如100-东海路-香港路-威海路.jpg,200-东海路-威海路-延安3路.jpg;
这样后续在进行覆盖核查时, 利用PC电脑的过滤功能, 就能够将某个PCI号, 或者根据路名, 将所有的jpg文件过滤出来。
