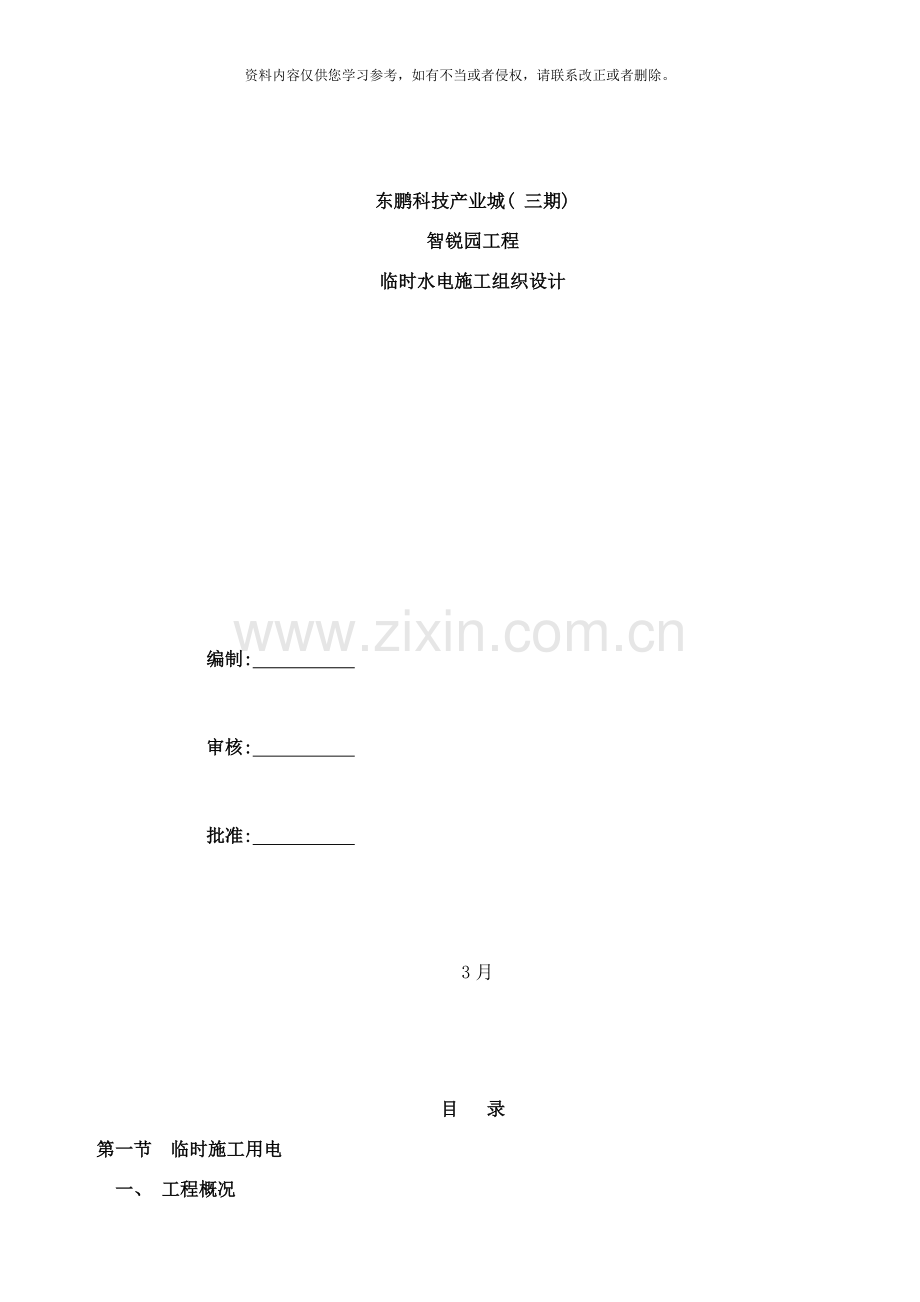

东鹏科技产业城( 三期)
智锐园工程
临时水电施工组织设计

编制:

审核:

批准:

3月

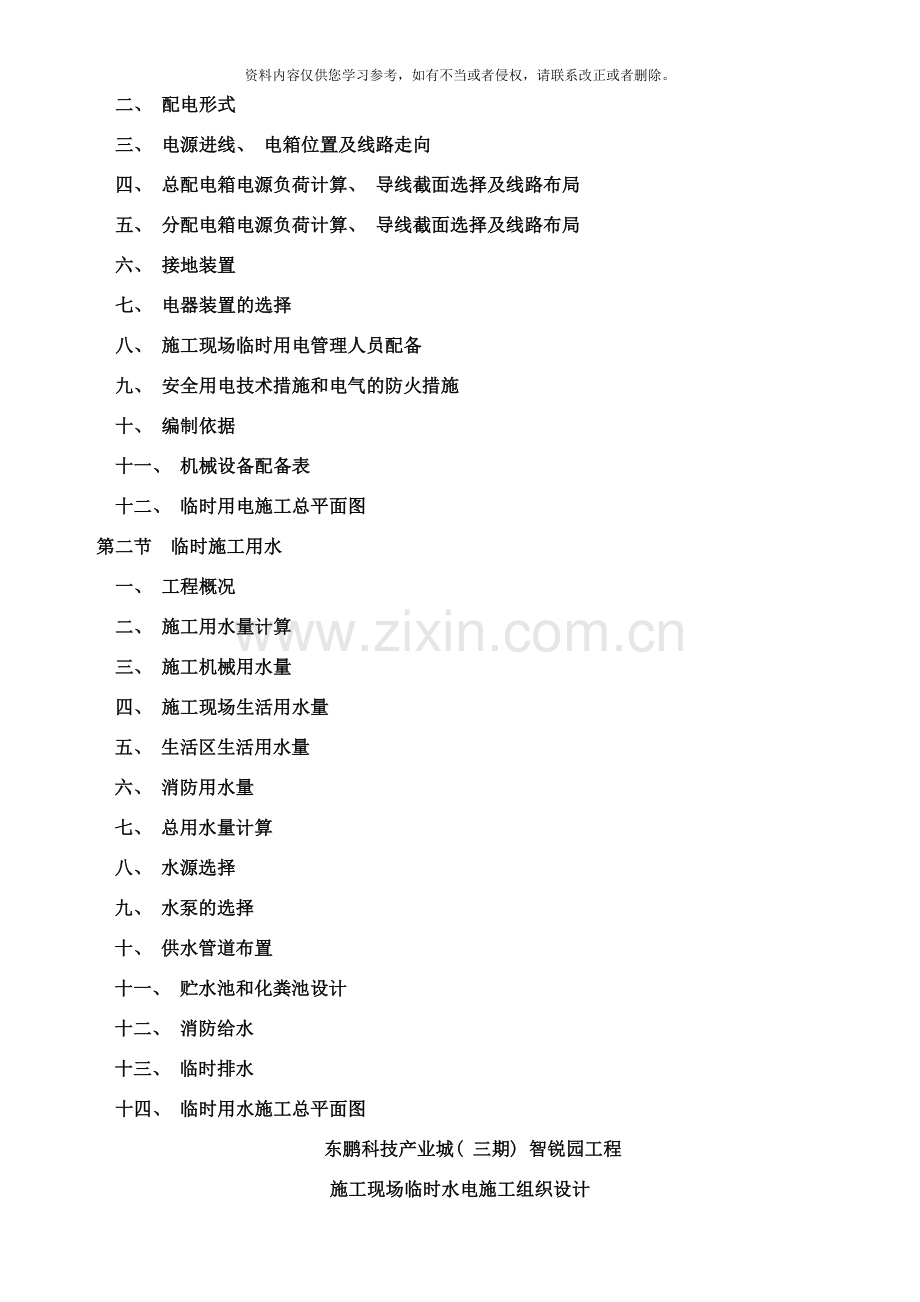

目 录
第一节 临时施工用电
一、 工程概况
二、 配电形式
三、 电源进线、 电箱位置及线路走向
四、 总配电箱电源负荷计算、 导线截面选择及线路布局
五、 分配电箱电源负荷计算、 导线截面选择及线路布局
六、 接地装置
七、 电器装置的选择
八、 施工现场临时用电管理人员配备
九、 安全用电技术措施和电气的防火措施
十、 编制依据
十一、 机械设备配备表
十二、 临时用电施工总平面图
第二节 临时施工用水
一、 工程概况
二、 施工用水量计算
三、 施工机械用水量
四、 施工现场生活用水量
五、 生活区生活用水量
六、 消防用水量
七、 总用水量计算
八、 水源选择
九、 水泵的选择
十、 供水管道布置
十一、 贮水池和化粪池设计
十二、 消防给水
十三、 临时排水
十四、 临时用水施工总平面图
东鹏科技产业城( 三期) 智锐园工程
施工现场临时水电施工组织设计
第一节 临时施工用电

一、 工程概况
东鹏科技产业城( 三期) 智锐园工程,位于北辰区双街镇, 建筑面积约36350平方米, 设计均为厂房建筑, 管桩基础。其中1、 2号楼为二层局部四层, 框架结构; 3～15号楼为三层, 框架结构; 16～18号楼为8层, 混凝土剪力墙结构。
业主提供的临时变压器容量为 400KV.A, 位于一期工程内, 由现场西南角引入。
现场拟设塔吊4部QT63塔吊; 钢筋加工制作间3处, 木作间3处, 水电安装加工间1处,办公及生活区各1处。( 详见附图)
二、 配电形式
本工程施工现场临时用电采用树干形分级配电形式。第一级为总配电箱, 第二级为分配电箱, 第三级为开关箱, 开关箱以下就是用电设备, 严格实行”一机一闸一箱一漏保”制,确保”三级配电、 二级保护”。电力线路采用TN-S三相五线制保护零线和中性导体分离的接地系统,在总配电箱进线处做重复接地。
三、 电源进线、 电箱位置及线路走向
根据施工现场平面布置及用电负荷的分布情况, 本工程施工现场临时用电电源由甲方提供的临时变压器埋地引入。总配电箱设置于6#楼西侧的围墙附近,电源进线处设重复接地。二级分配电箱设置在负荷相对集中地区分散供电, 电源由总配电箱引入, ①#分配电箱设置于3、 6号楼之间的1号塔吊附近, 供1、 2号塔吊、 钢筋加工和木加工用电; ②#分配电箱设置于13#楼西侧围墙附近, 供3、 4号塔吊及钢筋加工和木加工用电; ③#分配电箱设置于1号楼东南侧的围墙附近, 主要供办公和生活区用电。
一、 二级配电箱电源采用电缆埋地沿围墙边预留好的电缆沟敷设引入, 埋地敷设深度>0.6米, 并在电缆上下各均匀铺设50mm厚的细沙, 上面覆盖砖保护, 在穿越道路、 建筑物及易受机械损伤的场所和引出地面从2米高度至地下0.2米处加设防护套管( G70钢管) , 在转弯处和直线每隔20米处应设置标志牌标示。三级开关箱电源根据施工现场用电设备具体位置从附近的二级分配电箱穿管保护引入。所有过硬化路面的电缆必须穿管保护。
四、 选择变压器容量、 总配电箱电源负荷计算、 导线截面选择及线路布局
1、 现场用电总功率: 动力用电根据现场施工计划需要的用电设备数量及设备额定功率计算; 照明用电根据现场临设的布置, 满足施工照明和生活照明需要计算, 本工程按动力用电的10%估算。( 详见施工机械设备配备表)
ΣP1=263KW ΣP2=266KV.A ΣP3=26KW
2、 工地总用电量(kv.A):
S总=K×(ΣP1.K1/COSΨ.+ΣP2.K2+ΣP3.K3) =1.05×( 263×0.5/0.75+266×0.5+26×0.8)=346 kv.A
3、 工地所需总电流( A) :

4、 施工现场建设单位提供变压器容量为 400 KV.A, 符合用电要求。
5、 从变压器至总配电箱ZPDXE电缆选用: ( 电缆的修正系数、 并列系数及线路压降已综合考虑)
　 VV-1KV-4×185mm²+1*95 mm²
注: 上述计算式中S总——工地总用电量(kv.A)
I总——工地所需总电流( A)
ΣP1——电动机额定输出功率( KW)
ΣP2——电焊机额定输出功率( KV.A)
ΣP3——工地照明总用电量( KW)
COSΨ——功率因数, 建筑工地平均取0.75
K——备用系数, 取K =1.05
K1——动力设备需要系数, 取K1=0.5
K2——动力设备需要系数, 取K2=0.5
K3——照明设备同时使用系数, 取K3=0.8
五、 分配电箱电源负荷计算、 导线截面选择及线路布局
( 电缆的修正系数、 并列系数及线路压降已综合考虑)
1、 第一路( 从总配电箱至①#分配电箱)
供电范围: 2台QT63塔吊、 闪光对焊机、 钢筋加工、 木加工及楼层用电
198KW
实际电流: 300A
电缆选用: VV-1KV-4×120+1×70 mm²
2、 第二路( 从总配电箱至②#分配电箱)
供电范围: 2台QT63塔吊、 钢筋加工、 木加工及楼层用电166KW
实际电流: 252A
电缆选用: VV-1KV-4×70+1×35 mm²
3、 第三路( 从总配电箱至③#分配电箱)
供电范围: 办公及生活设施、 安装操作间和楼层用电95KW
实际电流: 145A
电缆选用: VV-1KV-4×35+1×16 mm²
六、 接地装置
本临电工程采用TN-S接地保护系统, 电气设备的金属外壳必须与保护零线( PE) 连接。保护零线( PE) 由工作接地线、 总配电箱电源侧零线或总漏电保护器电源侧零线处引出, 在总配电箱进线处及配电线路末端和中间各做一组重复接地, L50角钢2.5m×3支为一组人工接地体打入地下, 接地电阻值不大于10Ω。
七、 电器装置的选择
1、 施工现场所有临时配电箱须经当地建管部门备案并认可, 配电箱外壳上应有合格证和安全许可证铭牌。
2、 总配电箱: 总配电箱的电器应具备电源隔离, 正常接通与分断电路, 以及短路、 过载、 漏电保护功能。总路设置总漏电保护器时, 还应装设总隔离开关、 分路隔离开关以及总断路器、 分路断路器或总熔断器、 分路熔断器。总配电箱上装设电压表、 总电流表、 电度表及其它需要的仪表。漏电保护器的额定漏电动作电流应大于30mA, 额定漏电动作时间应大于0.1s, 但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。
3、 分配电箱: 应装设总隔离开关、 分路隔离开关以及总断路器、 分路断路器或总熔断器、 分路熔断器。
4、 开关箱: 必须装设隔离开关、 断路器或熔断器, 以及漏电保护器。开关箱中漏电保护器的额定漏电动作电流不应大于30mA, 额定漏电动作时间不应大于0.1s。
5、 配电箱设置原则: 三级配电, 两级保护。
八、 施工现场临时用电管理人员配备
总负责:
砼及砂浆搅拌机负责:
钢筋加工及木作机械负责:
安装单位现场临电负责:
现场电工:
九、 安全用电技术措施和电气的防火措施
1、 按规范要求编制临时用电施工组织设计, 建立必要的档案资料。
2、 配电系统实行分级配电, 所用配电箱应标明其名称、 用途, 并做出分路标记, 所有配电箱门均应配锁, 配电箱和开关箱应有专人负责。所有配电箱、 开关箱应每月检查和维修一次。检查维修人员必须是专业电工, 检查维修时必须按规定穿戴绝缘服, 必须使用电工绝缘工具。
3、 对配电箱、 开关箱进行检查维修时, 必须将其前一级相应电源开闸断电, 并悬挂停电标志牌, 严禁带电作业。所有配电箱、 开关箱在使用中必须按照下述操作顺序: 送电顺序为总配电箱→分配电箱→开关箱; 停电顺序为开关箱→分配电箱→总配电箱( 出现电气故障的紧急情况例外) 。
4、 施工现场停止作业1h以上, 应将动力开关箱断电上锁。开关箱操作人员必须依据有关规程或规范进行操作。配电箱、 开关箱内不得放置任何杂物, 并应经常保持整洁。配电、 开关箱内不得挂接其它临时用电设备。熔断器的熔体更换, 严禁用不合格原规格的熔体代替。配电箱、 开关箱内的进出线不得承受外力, 严禁与金属尖锐断口和强腐蚀介质接触。
5、 电缆干线严禁沿地面明敷, 埋地敷设时中间应无接头, 并应避免其它机械损伤和介质腐蚀, 与其附近各类管道、 道路、 建筑物保持安全距离。
6、 进入变电所的电缆沟或电缆保护管在电缆敷设完成后应将管口堵实。
7、 室内配线必须采用绝缘导线, 敷设高度不小于2.5米。
8、 施工现场专用的变压器中性点直接接地的电力线路中必须采用TN-S接零保护系统。
9、 电气设备的金属外壳必须与专用的保护零线PE连接。专用保护零线应由工作接地线、 配电室的零线或第一级漏电保护器电源侧的零线引出。
10、 作防雷接地的电气设备, 必须同时作重复接地。同一台电气设备的重复接地与防雷接地可使用同一个接地装置, 接地电阻一般不超过4欧姆。
11、 施工现场的电气系统严禁利用大地作相线或零线, 保护零线不得装设开关或熔断器。
12、 保护零线应单独敷设不作她用, 截面应不小于工作零线的截面, 同时必须满足机械强度, 与电气设备相连接的保护零线截面为不小于2.5 mm² 的绝缘多股铜线。保护零线统一标志为绿/黄双色线, 在总配电箱和配电线路末端及中间处作重复接地, 保护零线每一重复接地装置接地电阻不大于10欧姆。
13、 凡在一般场所采用220V电源照明的按规定在电源一侧加漏电保护器, 特殊场所按国家标准规定使用安全电压照明器。
14、 施工现场所有用电设备除作保护接零外必须在设备负荷线的首端外设置漏电保护器, 漏保应每月检查一次其漏电脱扣灵敏度。
15、 每台用电设备必须实行”一机一闸”制, 严禁使用同一个开关直接控制两台或两台以上的用电设备。
16、 电源箱内的开关电器必须在任何情况下都能够使用电设备实行电源隔离。
17、 手持电动工具的使用应符合国家有关规定, 工具的电源线完好, 电源线不得任意接长和调换, 工具的外绝缘完好无损, 维修和保护专人负责。
18、 电焊机单独设开关, 外壳有接零或接地保护, 一次线长度小于5米, 二次线长度小于30米, 两侧接线牢固。
19、 现场施工机械安装位置须平整、 坚实、 稳固, 按规范要求接零接地。
20、 电锯应使用单相开关。
21、 塔吊或起重机的电气设备应符合国标《GB5144-85》要求, 电缆与卷筒的联结必须牢固, 并应有可靠的避雷, 保护接地措施。
22、 高层在20米及以上的井字架、 脚手架均应装设防雷保护。

十、 编制依据
1、 施工现场总平面布置示意图
2、 拟投入的施工机械设备
3、 业主提供的临时电源
4、 《施工现场临时用电安全技术规范JGJ46- 》
5、 《建筑工程施工现场供电安全规范GB50194-93》

表2 主要施工机械设备功率表

序号
机械或设备名
型号规格
数量(台)
额定功率/台
合计功率
备注
1
塔吊
QT63
4
25KW
100KW

2
钢筋弯曲机
GW40
2
3KW
6KW

3
钢筋切断机
GQ40
2
3KW
6KW

4
闪光对焊机
UNI-100
2
100KW
200KW

5
交流电焊机
BX1-500A
3
22KW
66KW

7
砼输送泵
HBT-60
1
90KW
90KW

8
砼振动棒
HZ2-5A
10
1.1KW
11KW

9
木工圆盘锯
MJ105
2
3KW
6KW

10
平刨机
MB573A
1
1.5KW
1.5KW

11
卷扬机
JJM-1
1
7.5KW
7.5KW

12
潜水泵

2
2.2KW
4.4KW

13
沙浆搅拌机
250L
2
3KW
6KW

14
砼搅拌机
350L
1
7.5
7.5KW

15
钻床

2
1.5KW
3KW

16
套丝机
GYZL40
2
3KW
6KW

17
砂轮切割机

3
3
9KW

18
碘钨灯

12
1KW
12KW

19
蒸饭锅

2
24KW
48KW

20
电开水炉

1
11KW
11KW

总计

600.9

第二节 临时施工用水

一、 概况
施工、 生活用水直接按建设单位提供的水源点( 西北角有150管径的市政水管) 驳接, 装水表计量, 楼层施工用水采用贮水池、 市政管网供水方式, 市政水压能满足楼层施工用水, 如水压不够时, 再使用水泵供水。由建设单位提供的水源驳接点至各栋楼层施工用水及办公生活区用水主管采用DN70给水管道沿周边围墙埋地敷设, 各栋楼层施工用水采用管径为DN25镀锌钢管引上, 每根立管每层预留一个DN20截止阀。各用水点预留DN32给水阀门; 为了保障现场施工安全, 每栋楼场地附近增设DN65消防管道接口。
二、 施工用水量计算
因采用商品砼, 现场施工用水主要集中在砌砖、 抹灰、 冲洗模板、 混凝土养护、 楼地面水泥砂, 施工用水定额为: 冲洗模板5L/m2, 混凝土养护200L/m3, 总用水量按最不利考虑, 施工高峰期每台班工作量为: 混凝土养护600m3, 冲洗模板3000m2。

q1 = 1.1×[600×200+5×3000]

= 7.72L/s
式 中
q１ 施工用水量 ( L/s )
K1 未预计的施工用水系数取1.1
Q1 日工程量
N1 施工用水定额
T１ 有效工作日, 按天计算
t 每天工作班数
K2 用水不均衡系数取1.5

三、 施工机械用水量q2
因无特殊机械, 故用水量忽略不计。

四、 施工现场生活用水量q3

P1. N3.K4
q3 =
t ·8·3600

37500
= = 1.3L/s
28800

式 中
q3 施工现场生活用水量 ( L/s )
P1 施工现场高峰昼夜人数, 取500人
N3 施工现场生活用水定额, 取50L
K4 施工现场用水不均衡系数, 取1.5
t 每天工作班数
五、 生活区生活用水量( q4)

P2. N4.K5
q4 =---------------
24×3600

500×100×2.0
= = 1.16L/s
24×3600

六、 消防用水量( qs)
按火灾同时发生次数为1次, 选用消防用水量为10L/s。
七、 总用水量计算
因q1 + q2 + q3 + q4 > qS , ( 7.72+1.30+1.16) =10.18L/s<10L/s, 故总用水量Q = 10L/s
则

取管径D=70mm

式 中
D 配水管直径mm
Q 供水量 L / s
V 管网经济流速, 取2.5m/s
八、 水源选择
采用市政供水, 生活用水、 生产用水的水质符合用水水质标准。
九、 水泵的选择
H泵=( Z4-Z泵) + H2+∑h
则H泵=( 35m—3.0m) +9m+8m=49m 选KQDL—50×15×4,
配套电机为y132S—2, 功率为5.5KW。
式 中
Z4 供水对象( 用户) 最不利标高, m; 取10号楼最高点35米。
H2 供水对象最不利处的自由水头取9m;
∑h 供水网络中的水头损失, 凭经验取8m;
十、 供水管道布置
见施工用水平面布置图。
十一、 贮水池和化粪池设计
贮水池容积选用13m3, 化粪池现场定。
十二、 消防给水
采用生产用水和消防用水合用一个系统, 现场防火采用消火栓系统。
1、 现场消火栓布设
现场消防干管环状布置, 消火栓的直径65mm, 配备水龙带为 25米, 充实水柱为10米, 则消火栓保护半径R = 25×0.9 + 0.71×10 = 29.6m, 沿施工场地布置18个消火栓, 即每栋楼场地附近设DN65消防管道接口, 可满足要求。具体位置见平面图。
十三、 临时排水
施工现场采用明沟排水, 截面为200×300mm, 直线段每隔20m设置一个沉砂井, 卫生间排水采用分流制, 粪水排至临时化粪池, 采用塑料管暗埋或暗沟, 再排至市政污水管网。临时排水具体布置见平面图。
