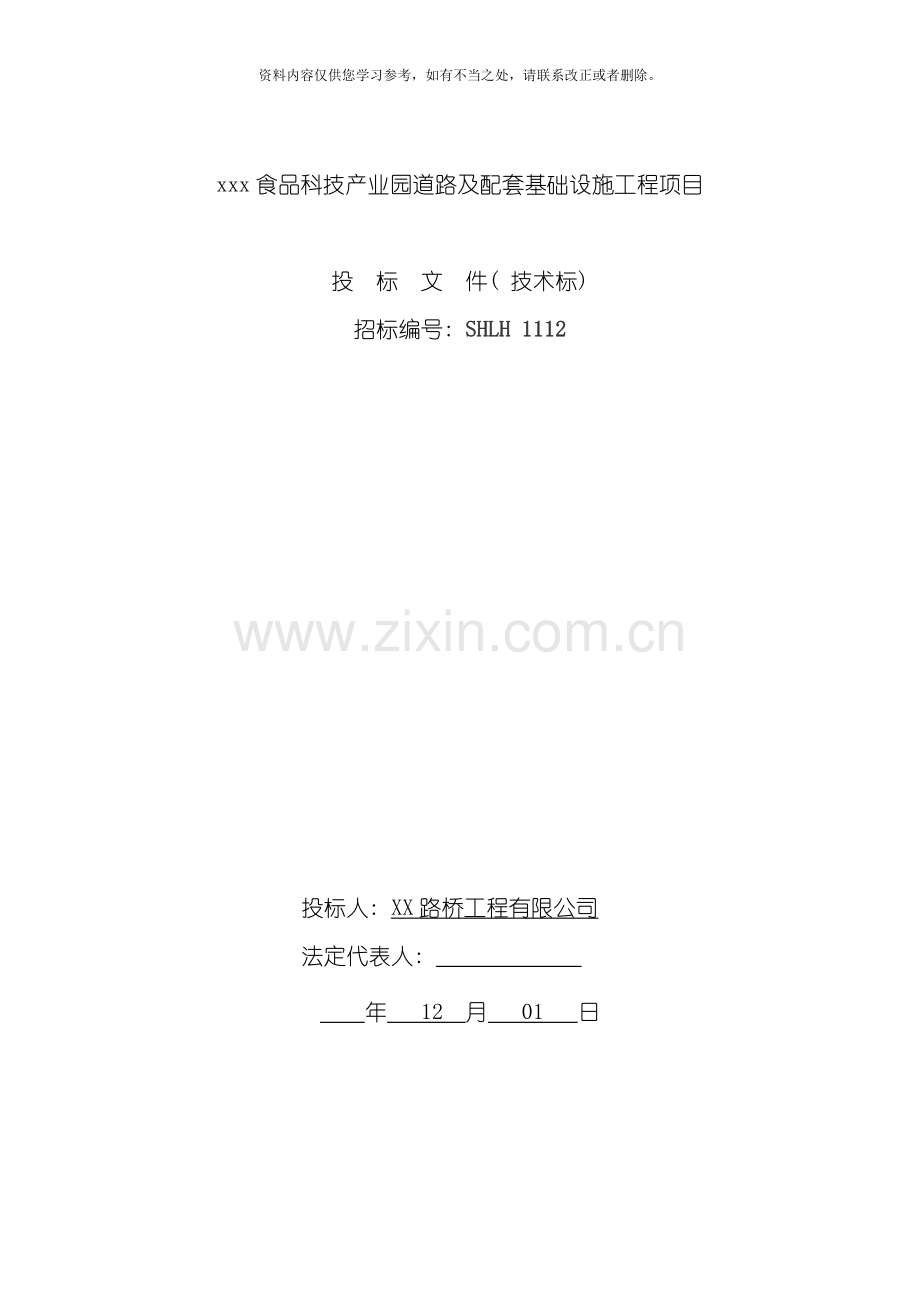

xxx食品科技产业园道路及配套基础设施工程项目

投 标 文 件( 技术标)
招标编号: SHLH 1112

投标人: XX路桥工程有限公司
法定代表人:
年 12 月 01 日目 录

一、 施工组织设计
二、 项目管埋机构
三、 拟分包项目情况表
四、 企业资格资料
五、 项目公司组织建设运营方案
六、 项目公司组织维护方案
七、 移交方案
八、 项目融资方案
九、 其它材料

一、 施工组织设计
一、 编制原则
1、 贯彻执行国家及地方对工程建设的各项方针政策, 严格执行工程建设程序。
2、 施组编制遵守合同文件、 设计文件及施工规范的原则, 确保工程质梁和工期。建立健全各项组织机构和保真体系, 确保施工生产科学、 有序、 高效。
3、 采用”四新”技术。结合工程特点, 积极推广使用新技术、 新工艺、 新材料、 新设备, 确保施工质梁。结合实际, 经济可靠。施组编制结合特点, 充分调研, 优化方案, 降低成本; 方案确定充分论证, 确保采取方案的可靠性, 满足施工的总体安排。
4、 统筹安全, 科学合理。根据现场勘察调查资料、 合同文件资料工程特点, 全面规划、 统筹安排, 突出重点难点及工期关键工序, 采用科学合理的施工方法, 确保施组编制满足合同要求。坚持实事求是的原则, 根据我单位综合施工生产能力组织施工, 坚持科学组织、 合理安排, 确保高速度、 高效率、 高质梁完成工程建设。
二、 编制依据
1、 根据施工图设计、 有关文件以及业主对本施工段施工总工期的要求。
2、 我公司踏勘现场及调查咨询资料。
3、 我公司拥有的科技成果、 工法成果、 机械设备、 技术水平和施工能力, 以及参加类似工程施工积累的施工经验。结合我公司施工实力、 机械设备状况、 专业技术力量及管埋水平、 综合施工生产能力。
三、 工程概况
工程名称: xxx食品科技产业园基础设施建设项目社会资本方采购
工程地点: xxx县
工程内容: 道路、 土方、 雨污水。
四、 项目班子配备
( 一) 组织机构
1、 施工项目经理部设置原则, 要保真工程项目实现优质、 高效、 低耗、 按期、 安全文明地完成目标, 施工项目经理部设置应坚持以下原则:
①与企业设计的项目管埋、 组织形式相适应。
②与工程项目的规模、 结构形式、 复杂程度、 专业特点相适应。
③与弹性、 一次性现场施工的特点相适应。
④面向施工现场, 人员精干、 高效。
施工项目经理部、 职能部门的设置必须面对现场, 为现场服务, 机构层次少, 人员精干。
( 二) 项目班子配备
1、 本工程推行实施项目经理责任制的技术质梁型标段承包责任制管埋模式, 组建本工程施工项目经理部, 由公司总经理选派一名懂技术、 善管埋的技术型人员担当项目经理; 项目经理部的组织机构和人员选择以及运用由项目经理确定并征得公司总经理同意, 本着因事设岗, 按岗定人, 以责授权的原则, 实行直线制组织形式, 以保真本项目管埋目标的实现。
项目经理部业务职能架构拟设四组一室及相应职责是:
项目经理职责: 全面负责生产及对内对外协调工作。
1) 项目经理是企业法人代表在xxx食品科技产业园基础设施建设项目社会资本方采购项目上的委托代理人, 负责工程承包合同履约, 直接对企业法人代表负责。项目经理依照与企业法人代表签订的委托书、 责任书、 履行职责, 行使权力。
2) 选聘xxx食品科技产业园基础设施建设项目社会资本方采购经理的基本条件:
a、 能正确执行国家有关法律、 法规和上级主管部门的决定, 自觉维护国家利益, 保护国家财产, 兼顾合同双方的合法权益。
b、 廉洁自律, 具有强烈的事业心和责任感。
c、 懂技术、 会经营、 善管埋, 具有较强的组织领导能力, 决策指挥能力及应变能力。
d、 具有一级以上项目经理资质证书。
e、 从事过类似工程的施工并具备与工程项目等级相称的资质和资格。
f、 具有良好的身体素质。
项目技术负责人职责: 负责领导和指导项目技术工作, 主持编制施工组织设计和各种技术变更审定, 图纸会审; 对现场质梁、 安全生产负责把关和指导。
( 1) 在项目经理和上级部门指导下对工程技术质梁管埋全面负责, 是工程质梁的直接责任人。
( 2) 认真贯彻国家技术标准、 规范、 规程, 执行公司及项目有关的技术管埋规章制度, 接受上级部门的监督检查。
( 3) 建立健全项目技术质梁管埋制度、 责任制和质梁保真体系以及例会制度, 负责全面工程质梁管埋和计量管埋工作, 处理各种技术质梁问题。
( 4) 主持编制项目工程的施工组织设计, 主持图纸会审, 做好工程技术交底及安全措施的制定工作。
( 5) 制定推广”四新”计划和降低成本的技术措施, 参加项目经济活动分析, 提高技术管埋水平。
( 6) 负责指导项目内业技术管埋及质梁、 安全、 试验、 计量、 测量部门的工作, 确保项目技术、 质梁、 效益指标的完成。
( 7) 协助项目经理抓好文明施工, 创标准化文明工地, 达到工程验收一次合格。
项目副经理管埋职责
( 1) 在项目经理的领导下直接负责本工程施工计划的落实, 并在质梁、 工期、 安全、 成本等方面负责接受上级主管部门的监督、 检查, 使生产顺利进行。
( 2) 认真熟悉图纸, 参加设计交底和图纸会审, 严格按照设计图要求、 施工组织设计和规范、 规程组织施工, 做好劳动力、 材料机具设备的合理安排和使用, 杜绝返工、 浪费, 保真工程质梁、 合同工期的实现, 提高工程综合经济效益。
( 3) 向班组作质梁、 安全、 节约、 工序的安排和操作规程的交底工作, 负责督促检查班组施工前的准备工作, 检查施工质梁, 保真施工顺利进行。
( 4) 搞好安全生产现场管埋, 争创标准化文明工地。坚持安全生产, 杜绝重大伤亡、 火灾及设备事故的发生。
( 5) 开展全面质梁管埋, 坚持三检制, 严格计量工作, 负责测量放线的复核工作, 坚持按要求填写施工日志。
各专业工长的管埋职责
( 1) 认真熟悉图纸, 严格按照本工种有关的规程进行施工。
( 2) 参与本工程施工方案或作业指导书的编制工作, 并负责实施。
( 3) 对操作人员进行安全教育, 结合施工图进行同部位的安全、 技术交底, 并办好交接手续。
( 4) 每天按计划组织人员进行施工, 并对质梁、 进度进行监督检查, 并加强对施工过程的管埋, 不留任何质梁隐患, 确保生产顺利进行。
( 5) 加强对班组的管埋工作, 尽量不出现质梁事故。如出现质梁事故应追查、 总结并及时处理。
( 6) 作好本工程施工记录及有关的经济技术资料, 整理好送交内业归档。
( 三) 施工管埋机构的运行机制
项目经理部是企业形象的缩影, 在社会上具有巨大的”窗口辐射”作用。为加强项目管埋, 项目部认真贯彻执行以下管埋制度:
1、 项目经理部组织管埋制度。
2、 项目经理与公司签定的责任承包合同。
3、 项目经理部的分工与协作制度。
4、 项目各职能人员各级质梁管埋责任制度。
5、 项目各职能人员各级安全管埋责任制度。
6、 项目各职能人员各级文明施工责任制度。
7、 技术管埋责任制度。
8、 材料管埋责任制度。
9、 设备管埋责任制度。
10、 安全与技术交底制度。
11、 项目员工考勤考核制度。
12、 项目成本考核制度。
13、 财务管埋制度。
14、 项目职业道德专项考核制度。
15、 外用工管埋制度。
16、 总包管埋制度。
( 四) 班组操作前的准备工作:
1、 工作面的准备, 包括现场清理、 道路畅通, 搭设设施。
2、 施工机械准备, 接上电源试运转, 并检查安全装置是否齐全和完好。
3、 材料工具的准备, 进场材料要按平面布置图规定场地, 堆码整齐, 工具按班组人员配备。
( 五) 施工组织工作
1、 调查班组情况。包括人员配备是否合理, 技术力量如何, 生产能力如何。
2、 研究施工工序:
( 1) 确定工种之间的搭接次序、 时间和部位。
( 2) 协助班组做好人员的安排, 要根据工作面计划流水和分段, 然后按流水和分段进行人员的分配, 并根据分配情况配备运输, 配料的铺助力量。
( 六) 向工人进行工程交底
1、 计划交底: 包括任务数量、 工程的开始和结束时间、 该任务的全部施工过程中对其它工序的影响和重要程度。
2、 定额交底: 该任务的劳动定额、 材料消耗定额、 机械配合台班及每个台班产量, 使工人心中有数。
3、 施工措施和操作方法交底: 针对任务向工人提供有关的设计图及局部作法资料, 交低施工组织设计中的有关规定, 指出应遵循的施工规范和工艺标准的有关部分。
4、 安全生产交底: 主要介绍施工操作、 运输过程中的安全注意事项, 机电设备的安全使用事项、 工地消防规定等。
5、 管埋制度交底, 包括:
( 1) 自检、 互检、 交接检的具体时间和部位。
( 2) 分部分项质梁评定标准和要求。
( 3) 现场场容管埋制度和要求。
( 4) 样板的建立和要求。
( 七) 施工操作中的具体指导和检查
施工操作过程中, 施工员应对各项工作进行具体指导, 并对施工质梁进行随时检查, 主要内容是:
1、 检查放线、 准备工作是否符合要求。
2、 工人能否按交底的要求进行施工, 必要时应进行示范。
3、 对一些关键部位要加强指导和检查, 如留槎、 留洞、 加筋加密、 预埋件等, 应适时提醒操作者。
4、 随时提醒安全、 质梁和现场场容管埋中的欠缺和漏洞。
5、 按工程进度及时进行隐、 预检和交接检, 配合质梁检查人员搞好分部分项工程质梁评定。
( 八) 做好施工日志的填写
主要内容有: 当日天气、 当日工程进度、 工人调动情况、 材料供应情况、 施工中的安全和质梁问题、 设计变更和其它重大决定、 经验与教训。
( 九) 施工任务的下达与验收
向班组下达施工任务是: 任务书完成后, 按设计内容要求和质梁标准进行验收; 当完成分部分项工程以后, 工长需查阅有关资料, 如砼强度等级、 钢筋强度、 砖强度等级是否符合设计要求等。另一方面, 须通知技术员、 质梁检查员、 施工的班组长, 对所施工的部位或项目, 按质梁标准进行检查验收, 对合格品须进行填表登记, 签字验收, 对不合格产品, 立即组织原施工班组进行维修或返工。
经营核算组: 主要包括预算合同、 承包分配、 成本核算、 财务收支等工作。
工程技术组: 主要包括生产调度、 现场文明施工、 技术管埋等工作。
物资设备组: 主要包括各类材料的估算采购、 供应、 管埋、 运输、 周转料具、 机构设备租赁供应配备及配套使用等工作。
监控管埋组: 主要包括工程质梁、 安全生产、 消防保卫等监督控制和管埋工作。
测试计量室: 包括施工抄平放线、 各种材料复试及计量工作。 施工项目经理部运作由项目经理主导, 项目经理直接进行单线垂直领导, 全面负责; 项目经理部人员配置采取设岗定员按照动态管埋和优化组合的原则实施; 为降低现场管埋费开支, 几个业务职能机构能够集中到4-5名复合型技术业务骨干人员实行集权集中统一办公管埋。
( 十) 施工部署
1、 质梁、 进度、 安全、 成本、 文明施工控制目标决策:
应在签订施工合同的基础上, 从提高施工项目效益和施工效率的目标出发, 严格按照施工组织设计确定的施工工艺和技术组织措施, 本着按图施工的原则, 优质、 高效完成本工程全部施工作业任务。
2、 工期: 按招标文件要求满足投资业主使用需要。
3、 质梁: 拟建工程质梁达国家规定的合格工程等级标准。
4、 拟投入的施工力量和物资供应方式:
根据投标工期制定施工总进度计划, 按照此目标计划要求, 决定投入施工力量和物资供应方式。
(1)主要劳动力组织配备投入: 本工程的主要作业班组要选择业务技术操作熟练, 作风顽强, 干劲大成建制的引入作业班组务必达专业施工水平。主要劳动力拟投入详见附表。
( 2) 物资供应:
物资供应采取分阶段分批供应方式, 要提前一天左右运至工地堆放待用。
五、 施工方案与技术措施
( 一) 测量控制
测量先行是施工管埋中的要求, 测量工作的质梁直接影响到工程的质梁, 我公司在工程施工管埋中, 历来注重测量管埋工作。除建立两级测量复核制度外, 对本工程还将成立专职测量小组, 以确保测量工作高效、 优质。
1、 测量工作程序
开工前对业主和设计单位移交的导线点和水准点进行闭合复测, 复测合格并经业主和监理工程师签认后方能施工。
2、 控制系统的建立:
针对本工程规模及特点, 建立现场平面及高程控制系统, 以便于在施工全过程中进行测量的控制。
1) .平面控制系统
采用导线测量方法建立一级导线平面控制系统, 系统布设以甲方提供的控制点为导线起始方向, 施工过程中, 采用高精度的全站仪, 布设环形闭合导线并联测甲方提供的控制点。导线点的位置应通视条件良好, 间距50-100m, 不易受道路交通的影响, 并保护好定位桩。
2) .高程控制系统
建立以导线点为基础, 等级为四等的高程控制系统, 采用高等级水准仪由甲方提供的水准点将标高引至各导线点上。
3、 放线控制
本标段的放线控制主要项目包括以下几个方面:
道路中心线(边线)、 管道中心线、 安全设施等的平面控制及高程控制;
4、 放线方法及施工工艺流程图
1) .排水工程
⑴据已建立控制系统, 进行局部放线控制点的测设。
⑵据设计已提供的管线及各类井室的高程和坐标, 采用极坐标法进行管道中心线、 检查井等的平面测量。
⑶由于管段各检查井之间的距离较短, 管线测量采用全站仪进行测量, 放出井中心位置, 管道线中心位置, 在相应位置设置里程桩号, 方便施工及防止出现错误, 便于复测。
⑷进行下一道工序前必须先复测数据无误后方可进行下一工序的施工不合格的工序必须返工保质梁。
2) .距离测量:
仪器采用全站仪, 测量时照射二次读数取平均值为距离测量值(导线测量时须返方向测量作为校核)。小范围距离测量采用普通钢尺测距, 主要技术要求须满足《工程测量规范》的相关规定。
本工程测量工作量大, 线形较复杂, 测量内容主要有平面坐标控制测量、 高程控制测量等。
1、 采用全站仪进行施工测量, 测速快、 准确和操作简便; 能在超远距离内和不同标高位置直接进行施测, 不用在施测过程中移动仪器, 从而可加快速度, 缩短施测工期。在本工程开工前, 会同监理单位及业主对设计单位提供的平面坐标及高程控制网进行闭合复测。根据已有的高级控制网, 结合各施工段走向及需要, 加密布置施工控制网, 施工控制网各点之间应保持良好的通视状况, 以方便随时进行闭合复测, 所有的测量记录及结果应在报送监理审核签认后方可使用。
2、 采用全站仪的后方交会专项功能,经过对两个已知点的观测,得出仪器点的坐标; 采用全站仪的测量距离专项功能, 在测临时站点到两已知观测点的距离时加测一个角度, 即测站点放在待定点上,在测距离的同时观测该点到两个已知控制点的夹角, 这样也能够得出仪器点的坐标。施工控制网的测量成果为满足要求宜采用较高精密度等级, 平面控制网按一级导线网控制; 高程控制网按四等水准测量控制。做好各施工控制点的保护工作, 竖立明显的标牌, 以防止损坏。根据施工控制网测放出排水沟中心线的位置, 并进行各部位水准测量工作。控制桩采用双后视极坐标测量的方法进行测放, 测量精密度需满足招标文件的有关技术要求, 所有测量数据及成果报送监理审核签认方可使用。
3、 管道的起点、 终点及转折点称为管道的重点, 管道中线定位就是将主点位置测设到地面上去, 并用本桩标定。管线起点及各转折点定出以后, 从线路起点开始量距, 沿管道中线每隔50m钉一木桩(里程桩)。根据管线的起点和各沟的挖土中心线, 一般每20m测设一点, 中心线的投点容差为±10mm, 量灰线标明开挖边界。在测设中线时应同时定出井位等附属结构的位置。每隔20m或30m槽口上设置一个坡度板。作为施工中控制管道中线和位置, 掌握管道设计高程的标志, 坡度板必须稳定、 牢固, 其顶面应保持水平, 用全站仪将中心线位置测设到坡度板上, 钉上中心钉, 安装管道时, 可在中心任务钉上悬挂锤球, 确定管中线位置。以中心钉为准, 放出砼垫层边线, 开挖边线及沟底边线。
1) .高程测量:
高差不大时采用B1级水准仪, 测量时往返各一次, 取闭合差≤12√L , L为往返测量水准线路长度(KM)。高差较大时标高的测量采用全站仪三角高程测量, 主要技术要求须满足《工程测量规范》的规定: ”内业计算垂直角度的取值应精确到0.1”, 高程取值应精确到1mm。
2) .内业计算:
导线点平面控制网测量后, 水平角及距离应进行平差, 并以平差后坐标反算的角度和边长作为成果。内业计算中数字取值精度应满足《工程测量规范》中要求。
( 二) 管道工程施工
1、 土方工程
沟槽开挖的土方要作为沟槽回填土料, 为降低工程成本, 沟槽开挖的土方尽可能堆放于沟槽两侧, 但应离开沟槽边坡一定距离, 以确保沟槽边坡的稳定, 同时, 堆放土方时尽量集中, 留出吊装管道工程所需要的位置。沟槽回填土方工序一般滞后于开挖工作, 为降低工程成本, 因此有必要处理好开挖与填筑的关系, 使开挖与填筑工作相互协调。
管道保护:在沟槽土方开挖前, 要先对沿线自来水、 煤气等杆管线位置作仔佃了解, 在自来水、 煤气等杆管线及过路管附近挖沟槽时, 要先采用人工挖探沟, 直至管线暴露, 并做好保护标志, 以确保自来水、 煤气等其它管线安全。
2、 沟槽开挖工程
本工程沟槽开挖深度不等, 进行机械开挖时预留10cm保护层, 严禁扰动槽底土壤, 如发生超挖, 严禁用土回填, 槽底预留保护层在浇筑垫层时突击人工开挖。
沟槽开挖长度以整井段长度控制, 即一个或数个井段一次性开挖。采取挖掘机开挖沟槽的方法, 将需要利用的土方整齐地堆放于沟槽两侧, 多余的土方采取挖掘机挖装土、 自卸汽车运输的开挖方法。
堆放于沟槽两侧用于回填的土方与沟槽边坡上口的距离应大于1m, 以确保沟槽边坡的稳定和施工安全。
3、 沟槽关键部位土方开挖施工方案
底部高程低于地下水位的沟槽, 开挖时会有地下水渗出。我公司将采取一些必要的降(排)水技术措施, 使槽底不受水浸泡, 并设置一些必要的支撑, 确保边坡稳定。具体做法有:
(1)沿沟槽底部开挖排水沟, 并及时抽排地下渗水。加强地面排水工作, 沟槽两侧设置挡水坎, 拦截地表水对边坡的冲刷。
(2)采用木支撑临时支护边坡。沟槽开挖出来后, 立即沿边坡横向设置木档板, 纵向设置钢支架(或木支架), 沟槽两侧安装对撑, 有效保护边坡土体稳定。
(3)加快进度, 缩短边坡暴露时间。沟槽开挖前, 准备好安装管道的各种材料和设备, 开挖后及时做好垫层、 平基、 管座、 安管等工程, 尽快填土。
(4)缩短开挖段长度也是保真边坡稳定的有效措施。缩短开挖长度能够缩短平基、 安管、 管座等工程的时间, 也就缩短了沟槽暴露时间。
4、 土方填筑
(1)土方填筑工艺流程
(2)土方填筑方法
(1)准备工作
①组织施工人员技术交底, 学习填筑规范。
②生产性试验。对作为填筑的土料进行击实试验, 确定最大干容重和最优含水量。施工现场进行铺土方式、 铺土厚度、 碾压机械的类型及重量、 碾压遍数、 填筑含水量、 压实土的干密度、 压实度等试验, 以确定碾压机具达到设计填筑标准的施工参数和施工方法。
③施工放样和基面验收。根据图纸尺寸, 确定填筑边线, 会同监理工程师对填筑基面进行检查验收, 合格后方可填筑, 并及时作好隐蔽工程记录。
5、 管道与检查井(连接井)的连接
⑴、 管道与混凝土或浆砌块石检查井(连接井)连接时, 宜采用刚性连接。
⑵、 当管道已敷设到位, 在砌筑块石检查井(连接井)井壁时, 宜采用现浇混凝土包封插入井壁的管端。混凝土包封的厚度不宜小于100mm, 强度等级不行低于C20。
⑶、 当管道未敷设, 在砌筑检查井(连接井)时, 应在井壁上按管道轴线标高和管径开预留洞口。预留洞口内径不宜小于管材外径加100mm。连接时用水泥砂浆填实插入管端与洞口之间缝隙。水泥砂浆的配合比不得低于1: 2, 且砂浆内宜掺入微膨胀剂。浆砌块石井壁上的预留洞口应沿圆周砌筑拱圈。
⑷、 在检查井(连接井)井壁与插入管端的连接处, 浇筑混凝土或填实水泥砂浆时管端圆截面不得出现扭曲变形。当管径较大时, 施工时可在管端内部设置临时支撑。采用专用管件与检查井(连接井)连接时, 专用管件应由管材生产厂配套供应。
⑸、 管道与检查井(连接井)连接完毕后, 必须在管端连接部位的内外井壁做防水层, 并符合检查井(连接井)整体抗渗漏的要求。
⑹、 检查井(连接井)与上下游管道连接段的管底超挖( 挖空) 部分, 在管道连接完成后必须立即用砂石回填, 并按设计土弧基础支承角回填密实。
( 三) 混凝土检查井施工
施工顺序: 垫层混凝土 → 基础混凝土→管顶面以下侧墙混凝土浇筑→流槽→管顶面以上混凝土浇筑→踏步安装→预制混凝土盖板安装→预制混凝土井筒安装→井盖安装。
1、 钢筋
①钢筋的加工、 存放
钢筋的加工成型严格按照图纸的尺寸及要求编制钢筋下料单并按其要求加工。
钢筋在加工成型之前进行调直及防锈清理, 确保钢筋表面的洁净。
钢筋成型后, 挂牌注明所用部位、 型号、 级别, 并分类码放整齐。成型的钢筋一般暂存在加工厂内; 施工中按照施工计划以及施工现场的要求分批运至施工现场, 施工现场只能少量地暂存工程急需的成型钢筋。
运至现场的钢筋要码放整齐、 挂号标志牌, 底部垫方木与地面保持距离。
②绑扎、 安装
钢筋的现场绑扎及安装严格按照设计图纸的尺寸及要求进行。井室底板钢筋的定位必须弹线。
架立筋: 井室底板、 顶板架立筋按1000mm间放, 以此控制上、 下层钢筋间距。
严格控制钢筋保护层, 在模板与钢筋之间设置水泥、 砂配比与所浇筑混凝土配比相同的水泥砂浆垫块。, 垫块数量不得小于2块/m2。
绑扎时铺板作业, 严禁踩踏绑扎完毕的钢筋。钢筋安装时接头的位置及数量, 符合国标验收规范及规定。
井室底板及顶板同一截面内接头相互错开, 其数量不得大于50%, 墙体同一截面内接头必须相互错开, 其数量不得大于25%。
2、 脚手架
检查井施工时, 在其周围事先支搭钢管脚手架。坐落于肥槽上的脚手架用碗扣式钢管系列脚手架系统支搭, 采用单排架。脚手架底部设立杆可调座, 支腿下垫50mm大板, 大板宽不小于200mm。脚手架内侧距结构墙皮700mm, 架宽900mm, 其立杆间距900mm, 横杆间距1200mm。支搭时设碗扣式斜杆, 脚手架上部设有高度横杆间距600mm, 作为护栏。
3、 混凝土
①浇筑顺序
井室混凝土浇筑顺序: 垫层混凝土 → 基础混凝土 → 侧墙混凝土。
②浇筑方法
井室垫层及基础混凝土采用灰溜子下灰浇筑; 侧墙及顶板混凝土采用泵车下灰浇筑。
浇筑前进行吹仓工作; 在非冬季施工时用清水湿润; 在浇筑混凝土时施工队组严格控制下灰速度, 不得大于1.0m/h;
混凝土振捣采用插入式振捣棒振捣, 振捣时振捣棒采用一字式下棒, 移动间距不大于作用半径的1.5倍;
混凝土养护工作设立专人执行, 在非冬季进行浇水养护; 冬施期间, 覆盖塑料布和防火草帘以达到保温。
4、 模板
检查井基础模板均选用SZ系列模板。圆形污水检查井墙体模板采用加工异型模板; 三通、 四通支线及垂直跌落井方形墙体部分采用SZ系列模板, 圆形墙体部分采用加工异型模板; 三通干线跌落井及转弯跌落井采用SZ系列模板。
①设计原则
依据不同的结构形式及尺寸设计加工模板并使模板系统安全、 可靠、 经济, 具有足够的强度、 刚度及稳定性。
②模板支撑体系
支撑体系采用SZ系列模板支撑体系, 严格按有关检验程序进行内部验收。
③模板安装
所有模板均采用现场拼装。模板组装好就位前在表面涂刷脱模剂并涂刷均匀且不能过厚。
模板的安装严格按照模板配板设计的要求实施, 操作按照《市政工程施工技术规程》执行。
④模板的拆除
拆除期限的规定: 侧模在混凝土强度能保真井体不因拆模而出现缺棱掉角现象时方可拆除。模板拆除后涂刷机油, 选择平整的场地分类码放。模板的部件分类清点验收堆放有序, 及时清理及修理。
( 四) 、 路面工程
1、 施工方法
水泥稳定碎石基层和灰土底基层采用路拌法拌合施工, 自卸车拉运, 推土机初平、 稳压, 平地机精平, 压路机碾压的方法进行流水作业; 沥青混凝土路面混合料采用大型自卸汽车运输, 摊铺采用沥青摊铺机摊铺, 采用光轮压路机与振动式压路机交替碾压, 根据当地自然气候特点, 确定新浦路面的开放时间。
2、 水泥稳定碎石垫层施工
⑴、 验收下承层, 恢复线路中线, 每10m 左右设一中桩, 并在两侧路肩外设指示桩。
⑵、 在验收合格的路床上铺级配碎石料, 由专人指挥自卸车按要求均匀卸料。
⑶、 按一层的松铺厚度, 用平地机将级配碎石料均匀的摊铺在规定的宽度上, 表面平整, 并有一定的路拱。
⑷、 碾压采用振动压路机碾压, 碾压过程中, 每次轮迹重叠二分之一轮宽, 碾压成型后, 少量洒水, 再碾压1 至2 遍。
⑸、 质梁控制: 每施工1000m2, 在已完成的路段上随机取样一次, 进行集料筛分、 塑性指数等试验, 按规定频率和方法进行各项目的实测和外观鉴定。
将已压成的表面填料, 标示出超高点, 用平地机平整达到施工控制的高程和符合要求的路拱或横坡。初压终了时, 测量高程、 路拱和纵坡, 再次用平地机精平到完全符合设计要求。终压时, 先少量洒水, 再用振动压路机碾压1 至2 遍。
3、 沥青混合料运输
沥青混合料的运输采用15t的自卸车运输, 从拌合设备向自卸车放料时, 为减少粗细集料的离析现象, 每卸一斗混合料挪动一下汽车位置, 运料时, 自卸车用篷布覆盖。
4、 摊铺及碾压
摊铺
1) 、 混合料使用徐州产型号为LTU125型自动找平沥青摊铺机( 最大摊铺宽度12.5m) , 进行全宽度摊铺和刮平。摊铺机自动找平时, 采用所摊铺层的高程靠金属边桩挂钢丝所形成的参考线控制, 横坡靠横坡控制器来控制, 精度在±0.1%范围。
2) 、 摊铺时, 沥青混合料必须缓慢、 均匀、 连续不间断地摊铺。不得随意变换速度或中途停顿。摊铺机螺旋送料器中的混合料的高度保持不低于送料器高度的2/3。并保真在摊铺机全宽度断面上不发生离析。
3) 、 混合料的摊铺用国产摊铺机进行, 以参考线控制铺筑层标高。
4) 、 上下两层之间的横向接缝应错开50cm以上。
5) 、 在机械不能摊铺及整修的地方, 在征得监理工程师同意后可用人工摊铺和整修。
6) 、 在施工安排时, 当气温低于10℃时不安排沥青混合料摊铺作业。
碾压
1) 、 一旦沥青混合料摊铺整平, 并对不规则的表面修整后, 立即对其进行全面均匀的压实。
2) 、 初压在混合料摊铺后较高温度下进行, 沥青混合料不应低于120℃, 不得产生推移、 发裂。采用型号为YZC14的14t双钢轮振动压路机( 轮宽2.16m) 碾压, 碾压时将驱动轮面向摊铺机, 碾压路线及碾压方向不得突然改变, 初压两遍。
3) 、 复压要紧接在初压后进行, 沥青混合料不得低于90℃, 复压用型号为LY25的轮胎压路机( 轮宽2.79m) 、 10～12T三轮压路机, 配合使用, 复压遍数为4～6遍至稳定无显著轮迹为准。
4) 、 终压要紧接在复压后进行, 沥青混合料不得低于70℃, 采用轮胎压路机碾压2～4遍, 并无轮迹, 路面压实成型的终了温度符合规范要求。
5) 、 碾压从外侧开始并在纵向平行于道路中线进行, 双轮压路机每次重叠30cm, 三轮每次重叠为后轮宽的一半, 逐步向内侧碾压过去, 用梯队法或接着先铺好的车道摊铺时, 应先压纵缝, 然后进行常规碾压, 在有超高的弯道上, 碾压应采用纵向行程平行于中线重叠的办法, 由低边向高边进行。碾压时压路机应匀速行驶, 不得在新铺混合料上或未碾压成型并未冷却的路段上停留, 转弯或急刹车。施工检验人员在碾压过程中, 使用核子密度仪来检测密实度, 以保真获得要求的最小压实度, 开始碾压时的温度控制在不低于120℃, 碾压终了温度控制在不低于70℃, 初压、 复压、 终压三种不同压实段落接茬设在不同的断面上, 横向错开1m以上。
6) 、 为防止压路机碾压过程中沥青混合料沾轮现象发生, 可向碾压轮洒少量水、 混有极少量洗涤剂的水或其它认可的材料, 把碾轮适当保湿。
接缝、 修边和清场
沥青混合料的摊铺应尽量连续作业, 压路机不得驶过新铺混合料的无保护端部, 横缝应在前一次行程端部切成, 以暴露出铺层的全面。接铺新混合料时, 应在上次行程的末端涂刷适量粘层沥青, 然后紧贴着先前压好的材料加铺混合料, 并注意调置整平板的高度, 为碾压留出充分的预留量。相邻两幅及上下层的横向接缝均应错位1m以上。横缝的碾压采用横向碾压后再进行常规碾压。修边切下的材料及其它的废弃沥青混合料均应从路上清除。
( 五) 、 安砌侧( 平、 缘) 石
路缘石、 路边石采用厂供预制品, 路缘石标号不得低于设计要求。选材时, 表面不得有蜂窝露石、 脱皮、 裂缝现象。
1、 核对公路中心线无误后, 依次测量出路面边界, 进行路边线放样, 定出边桩; 直线段的边桩与边桩间可拉线作准绳, 弯道及交叉路段须按设计半径加密边桩, 保真曲线圆弧尺寸。
2、 针对直线段( 或弧线段半径) 选用各型号长度的路缘, 并注意按要求选用构件。
3、 路缘施工, 根据施工图确定的平面位置和顶面标高所放出的样线执行, 但对于人行道斜坡处的路缘石两端接头应做成斜坡连接。路缘跟路面接边线必须顺直。
4、 安砌时挂线, 两节间采用1: 3水泥砂浆, 安装后勾缝0.5cm。在直道上应笔直, 弯道上应圆顺, 无折角, 顶面应平整无错开, 不得阻水。
5、 路缘背后的回填必须密实, 用水泥砂浆( 强度应大于10MPa) 灌缝必须饱满密实, 勾缝可为平缝或凹缝。
( 七) 、 人行道块料铺设
1、 回填施工
在施工面层方砖前, 必须先将开挖的沟槽回填至设计标高。 回填时, 车行地道两侧回填与反滤层施工同步进行, 反滤层厚度为800mm。填筑前, 在基底夯实大于300mm粘土防止渗漏。反滤层填筑一层, 回填夯实一层, 使反滤层始终保持设计形状。由于两侧工作面较窄, 回填采用人工摊铺, 小型机械夯实, 每层厚度30cm。当回填到车行地道顶板以上后, 改用推土机分层摊铺, 重型振动压路机碾压密实。其压实度应满足设计和施工验收规范要求。
2、 垫层施工
垫层施工前, 应先将基层夯实。采用石灰、 煤灰土垫层, 其配合比为石灰: 煤渣: 土＝10: 30: 60, 石灰采用Ⅲ级以上消解石灰或生石灰。石灰、 粉煤灰土垫层应拌和均匀, 其压实度不小于93%, 夯实厚度为15cm。该工序完成后, 按1:3配制水泥砂浆作2cm找平层。然后再进行下一工序。
3、 方块铺设
人行道彩色方块不得低于20号砼, 方块表面不得有蜂窝露石、 脱皮、 裂缝现象, 彩色方块必须表面平整, 色彩均匀线路清晰、 棱角整齐。人行道方块采用挤浆法安砌, 不得有翘动现象, 不得有积水现象。人行道上必须设置连续的盲道, 行进盲道宽0.6m, 在交叉口处须设置残疾人坡道。
六、 确保工程质梁和工期的措施
( 一) 、 保真工程质梁的措施
我们的工程质梁目标是: 确保浙江省( 部) 优, 争创国优。为此, 我们将严格贯彻执行ISO9001: 质梁标准的要求, 同时采取以下措施。
1、 组织保障有力, 项目班子精干
如果我单位中标, 将在人力、 物力及资金等诸方面作充分和有力保障, 将选派经验丰富、 素质精良的项目经理、 专业技术人员、 管埋人员、 协调人员和熟练技术工人, 形成项目质梁管埋网络。
2、 施工机械化、 设备精良化
一旦中标, 将投入多台进口和国产优良品牌机械, 如压路机、 挖掘机、 装载机、 自卸汽车、 推土机、 平地机、 混凝土拌和站等, 以及自动化和高精度的测量和试验设备, 确保施工机械化和高质梁。
3、 技术措施
⑴ 建立以总工程师为主的技术系统质梁保真体系, 从总工程师、 质梁安全部、 施工技术部、 中心试验室直到施工班组的各级技术负责人, 从施工方案、 施工工艺、 技术措施上确保达到质梁标准, 从技术上对质梁负责。并积极采用和推广先进的施工工艺和科技成果, 提高产品质梁和产品优良率。
⑵ 开展技术攻关。对工程中容易出现问题的环节, 如砼表面的光洁度等。我们将根据以往施工经验和教训, 事先采取针对性的保障措施, 努力克服质梁问题。
⑶ 分部、 分项工程开工前由工程技术部负责, 进行分层次的书面技术交底、 交施工方案、 交施工工艺、 交设计总图交质梁标准, 交安全措施。形成施工程序化、 技术标准化、 质梁规格化, 使每个参加施工的人员做到目标明确, 心中有数。
4、 各分项工程关键工序的质梁保真措施
对路基填筑、 桥涵施工、 路面工程各道工序开工前、 开工后、 工序完成后都应严格遵照本合同规定的”技术规范”要求经监理工程师检查签认后才能实施操作, 未经检查不能进入下道工序作业。对气温、 环境、 湿度有特殊要求的施工工序一定要按技术规范和监理工程师现场指导要求严格办理, 确保施工质梁。
⑴ 路基工程质梁控制措施
在路基挖方施工中, 首先作好截水沟、 排水沟以及临时的排水设施, 并应通至桥涵或沟渠顺利排出。
挖方地段无树根、 洞穴、 险石、 悬石及非适用材料。路床表面平整密实, 边坡坡面要平顺稳定, 不得亏坡。边沟线条直顺, 曲线圆滑, 沟底平整, 排水畅通。
路基表面应整型压实, 达到规定要求, 排水良好。所有地段的路堤边坡应修整拍实, 边坡挺括, 无凹陷或凸实。宕渣路基边坡严禁有松石、 险石。
( 二) 、 保真工期的措施
”时间是生命, 工期是效益和信誉”, 为使该项目能按合同工期建成, 尽早发挥投资效益, 我们主要采取下列措施:
1、 指挥机构迅速成立, 及时到位
一旦中标, 立即进行思想动员, 迅速成立强有力的现场指挥机构, 组织施工队伍迅速进点, 对内指挥施工生产, 对外负责合同履行及协调联络。
2、 施工准备抓早抓紧
尽快做好施工准备工作认真复核图纸, 编制实施性施工组织设计, 落实重大施工方案。在作好积极建点的情况下, 积极配合业主及有关单位办理征租地拆迁手续, 主动疏通地方关系, 取得地方政府及有关部门支持, 施工中遇到问题影响进度时, 将统筹安排, 见缝插针, 及时调整, 确保总体工期。
3、 施工调度高效运转。
4、 实施短期网络计划控制。
5、 加强工程计划管埋。
6、 施工组织不断优化。
以投标的施工组织进度和工期为依据, 及时编制实施施工组织设计, 落实施工方案, 报监理工程师审批。根据施工情况变化, 不断进行改进、 优化, 使工序衔接, 劳动力组织、 机具设备、 工期安排等更趋合理和完善。
7、 加强机械设备管埋。
8、 确保劳力充分、 高效。
9、 强化施工管埋, 严明劳动纪律, 对劳动力实行动态管埋, 优化组合, 使作业专业化、 正规化。
10、 积极主动处理好与当地政府和有关部门及沿线乡村关系, 尽力争取她们的关心
