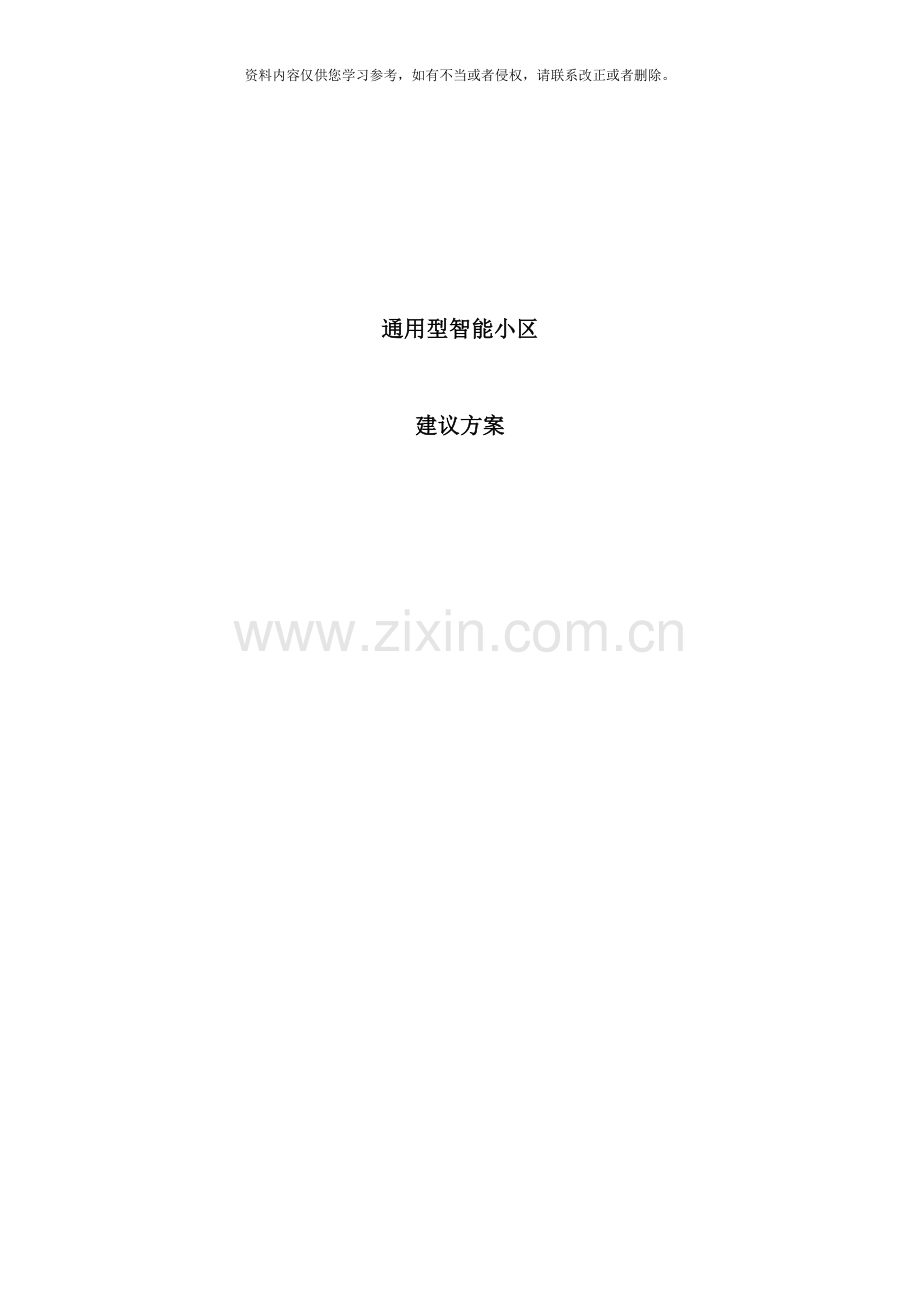

通用型智能小区

建议方案

目 录
第1章 智能小区发展简介 4
1.1 智能小区概述 4
1.2 建设智能小区指导思想 4
1.3 系统功能 5
1.4 系统架构 5
第2章 新概念系统IR Concept 6
2.1 停车场管理系统 6
2.2 保安巡更系统 7
2.3 门禁、 智能家居控制系统 7
2.4 员工考勤管理系统 8
2.5 家居防盗系统 8
第3章 NEC楼宇对讲系统 9
3.1 概述 9
3.2 系统主要特点 9
3.3 系统功能说明 9
3.4 别墅型可视对讲 9
3.4.1 设备选型 10
3.4.2 楼宇对讲操作 10
3.5 小高层型可视对讲 10
3.5.1 可视管理中心 11
3.5.2 系统主要设备 11
第4章 闭路监控系统 13
4.1 系统简介 13
4.2 方案说明 13
4.3 系统主要设备 13
4.3.1 矩阵系统 13
4.3.2 彩色监视器 16
4.3.3 一体化球摄像机 17
4.4 功能说明 17
第5章 Philips公共广播系统 19
5.1 广播系统方案说明 19
5.1.1 设计依据 19
5.1.2 基本功能 19
5.1.3 系统设备 20
5.2 系统流程图 20
第6章 防盗报警系统 20
6.1 前端配置 20
6.2 后端配置 20
6.3 产品性能 20
第7章 信息化社区服务系统 20
7.1 网络设施 20
7.2 服务内容 20
7.2.1 Internet接入 20
7.2.2 视频点播 20
7.2.3 数字化社区服务 20
7.2.4 远程教育 20
7.2.5 网络游戏 20
7.2.6 金融证券 20
7.2.7 远程医疗 20
7.2.8 网上购物 20
7.3 系统实际运作介绍 20
7.3.1 住户利益 20
7.3.2 房地产开发商利益 20
7.3.3 物业公司利益 20
7.3.4 合作方式 20
第8章 ENMS四表集抄系统 20
8.1 系统方案设计 20
8.1.1 水、 气表系统方案 20
8.1.2 电表系统方案 20
8.1.3 煤气泄漏报警系统方案 20
8.2 组织方案 20
8.3 施工措施 20
第9章 售后承诺 20
9.1 技术支持 20
9.2 系统维护 20
9.2.1 故障等级定义 20
9.2.2 维护服务方式 20
9.2.3 维护服务质量 20

第1章 智能小区发展简介
1.1 智能小区概述
智能建筑是住处时代的必然产物, 建筑物智能化程度随科学技术的发展而逐步提高。当今世界科学技术发展的主要标志是4C技术( 即Computer计算机技术、 Control控制技术、 Communication通信技术、 CRT图形显示技术) 。将4C技术综合应用于建筑物之中, 在建筑物内建立一个计算机综合网络, 使建筑物智能化。
4C技术仅仅是智能建筑的结构化和系统化。智能建筑小区应当是: ”经过对建筑物的4个基本要素, 即结构、 系统、 服务和管理, 以及它们之间的内在联系, 以最优化设计, 提供一个投资合理又拥有高效率的幽雅舒适、 便利快捷、 高度安全的环境空间。智能建筑物能够帮助小区的主人, 财产的管理者和拥有者等意识到, 她们在诸如费用开支、 生活舒适、 商务活动和人身安全等全面得到最大利益的回报。”
智能小区的目的是: 应用现代4C技术构成智能建筑结构与系统, 结合现代化的服务与管理方式给人们提供一个安全、 舒适的生活、 学习与工作环境空间。
1.2 建设智能小区指导思想
80年代初, 随着大量采用电子技术的家用电器面市, 开始称之为住宅电子化HE( Home Electronics) ; 80年代中期将家用电器、 通信设备与安防、 防灾设备各自独立的功能综合为一体后, 形成了住宅自动化概念HA( Home Automation) 80年代末, 由于通信与信息技术的发展, 出现了对住宅中各种通信、 家电、 安保设备, 经过总线技术进行监视, 控制与管理的商用系统, 这在美国称为智慧屋WH( Wise Home) , 在欧洲称为聪明屋SH( Smart Home) 。当时, 日本正处于住宅建造过剩, 房产市场低迷的时期, 日本建设省在推进智能建筑概念时, 抓住用于住宅的总线技术为契机, 提出了家庭总线系统概念HBS( Home Bus System) , 在1998年9月制定了HBS标准, 1990年左右, 建立了一个高水平示范性的智能住宅区, 美国、 新加坡也都建有基于ＥＩＡ在1988年制定的智能化住宅系统IHS及其通信标准―家庭总线HDS( Home Distribution System) 的智能化住宅。
在中国, 建设部住宅产业从办公室为提高住宅( 含住宅小区) 建设的现代科技水平, 居住生活质量和有效供应; 推进住宅产业现代化和住宅更新换代, 加快住宅建设, 扩大内需, 推动国民经济增长。计划用５年左右的时间, 在全国建成一批住宅小区智能化技术示范工程。且对住宅小区智能化进行分级功能设置, 比较具体地列明了智能小区分级功能设置标准。
智能小区作为智能建筑之一, 已经在世界各地广泛发展, 并已成为２１世纪建筑业的发展主流, 中国正以每年２０％的速度递增, 可是, 中国的智能小区发展落后于发达国家且对智能小区的概念还没有一个统一的标准, 因此, 对智能小区的建设处于一种比较混乱的局面, 如何建好一个智能小区, 是投资者值得谨慎和深思的问题。
在概念上说, 智能小区中需包括４Ｃ技术, 但如何实现４Ｃ如何有效地实现４Ｃ, 怎样经济而又发展地实现４Ｃ, 是发展和建设智能小区的重要问题。
在发达国家的智能建筑发展历史过程中, 经历了从硬件的组合和软件的组合, 至硬件的组合和软件的集成, 再到硬件的集成和软件的集成, 即由”组合”发展到”集成”三个过程。综述以上的智能建筑发展历史, 我们认为发展和建设智能小区应从以下几方面考虑: 先进性、 经济性、 可靠性、 实用性、 发展性;
随着房地产市场的发展, 当前在中国出现了不少居民住宅小区, 当前各小区在保安方面主要以保安员值勤及巡逻为主。在一定程度上取决于保安员的素质, 受人为因数影响较大。本公司根据中国实际情况, 研制出一整套完善的小区管理系统, 系统综合了住宅防盗, 小区及用户门禁, 停车场管理, 保安员巡更, 小区智能化管理( 节能系统) 等多组成部分。真正达到一卡通的效果。
1.3 系统功能
l 用户可利用使用卡开启住宅, 小区, 商场, 停车场及屋村大门的电锁。
l 用户可利用使用卡布撤防用户住宅的防盗系统。
l 当出现突发事件时, 用户可利用室内的应急按钮向监控中心报警
l 若用户预定了某俱乐部活动场所, 用户可利用卡在指定时间内开启活动场所的大门。
l 用户可利用使用卡开关住宅内的照明及空调系统。
l 保安员可利用其自身的使用卡执行巡更操作。
l 当系统出现故障时管理人员可利用后备卡, 开启通道门。
l 系统可及时将各部分的工作状态向监控中心报告。
l 当系统中某个组成部分出现故障时, 可及时将故障情况向监控中心报告。
l 保安人员可根据不同的等级在不同时间进出不同的区域。
l 可利用读卡器对屋村中的工作人员( 配备员工卡) 进考勤管理
l 监控中心具严格保安措施, 工作人员需利用密码+卡才能在特定时间内进出监控中心。
l 监控中心可根据用户的需求增加或删除使用卡。
l 监控中心操作人员可根据用户要求开启/关闭各通道门及布撤防各住宅的防盗系统。
l 监控中心可将系统的警情信息经过电话线向就近的公安局报警。
1.4 系统架构
A、 新概念智能管理系统
◆ 智能停车场管理子系统
◆ 保安巡更子系统
◆ 门禁、 智能家居控制子系统
◆ 员工考勤管理子系统
◆ 会所消费子系统
◆ 电梯控制子系统
◆ 家居防盗子系统
B、 NEC楼宇对讲系统
C、 闭路监控、 ACUMEN硬盘录像系统
D、 飞利浦背景音乐系统
E、 C&K周界防盗系统
F、 长城宽带信息化系统
G、 成星三表抄送系统

第2章 新概念系统IR Concept
2.1 停车场管理系统
新概念停车场管理系统是专为司机的需要及操作人员管理的要求而设计的。因此它能灵活编程与操作, 其零部件和设备十分耐用、 可靠、 安全。
新概念停车场管理系统采用高新技术, 不但具备先进的功能, 同时也极易扩展与改进, 以适应未来的需求。根据客户的需要, 本系统可提供智慧卡以及影像识别的功能, 使系统具有更高的保安性。
所有入口、 出口都是集散智能系统的一部分。即使是中央电脑出了毛病, 各部分也都可独立进行运作。所有的数据和住处都会送到中央系统的数据管理中, 以便监控及打印报告。从中央控制机可对系统的任何一个部件进行控制, 并可随意地读取与存储数据。系统具有:
l 操作简便
★ 菜单式操作屏幕
★ 付费液晶显示屏
★ 具有可编制各种统计报告的数据库管理系统
l 具有自检测功能
★ 具有自检测功能, 方便系统维修工作
★ 容易更换零部件, 缩短系统中断运行的时间
★ 使用硬件多为标准化产品, 零部件极易在市场上购得
l 易于扩展功能
★ 根据需要增加硬件设备及软件, 扩充系统功能
★ 系统结构可扩展性强, 易于改进升级
l 车牌号码识别系统
★ 提供全自动、 半自动两种模式
★ 可抓拍进出停车场车辆的车牌号码
l 各设备具有独立运作功能
★ 系统各主要设备具有独立运作的功能
★ 采用多任务操作系统
★ 采用高速的数据传输网络
l 智能卡系统功能
★ 可风雨无阻地使用停车场
★ 不必更多的手动操作
★ 高度的安全性和灵活性

操作流程
停车场入口:
持感应卡者将感应卡接近读卡器, 如此卡为第一次使用, 车辆的外观, 如颜色、 牌号等会被摄像记录并存入数据库, 如此卡不是第一次使用, 电脑系统会显示预先保存的车辆照片, 并与现在车辆进行比较符合后,如在有效期内保安人员按钮升起闸门横栅, 允许车辆驶入停车场。
临时停车者根据自动发票机上按钮指示进行取卡, 当停车者取出时卡读卡后, 入口闸门机会自动升起, 允许车辆驶入停车场。同时车辆的外观, 如颜色、 牌号等会被摄像记录并存入数据库。
当车辆驶过入口闸门机时, 闸门机横栅后的车辆感应器指令闸门机横栅自动降下。
停车场出口:
持感应卡者将感应卡接近读卡器, 如在有效期内且车的特点符合电脑中的图像记录, 保安人员按钮升起出口闸门机横栅, 允许车辆驶出停车场。
临时停车者将时卡交给出口收费亭内管理员, 由管理员将时卡在读卡器读卡, 收费电脑根据收费程序自动计费, 结果自动显示在电脑屏幕及费用显示器上, 驾车者根据费用显示器上所显金额付费。驾车者付费并经过图像对比确认后由管理员按下收费确认键, 闸门机横栅自动升起, 允许车辆驶出停车场。
当车辆驶过出口闸门机时, 闸门机横栅后的车辆感应器指令闸机横栅自动降下。
2.2 保安巡更系统
保安员利用读卡器作为保安员巡更点, 系统可设定保安员的巡更路线( 读卡器触发循序) 。当值的保安员必须在指定的时间内触发指定的读卡器( 巡更点) 。否则系统将会发出报警。当保安员发现警情须及时报警时, 可利用就近的报警点报警。

2.3 门禁、 智能家居控制系统
A、 用户住宅大门
住宅的用户( 使用者) 可利用其使用卡开关住宅的大门; 系统的读卡器安置于住宅的大门外。当用户要进入住宅时, 在读卡器上读卡, 住宅的大门将会自动开启, 与此同时, 住宅内部的灯光照明及空调系统将自动开启; 当用户离开住宅时, 按动出门按钮, 将可自动开启住宅的大门; 任何非法进入将会引起系统报警。系统的所有运作信息将会自动传送到监控中心的电脑中。用户能够选择性安装。
小区用户操作流程图:

B、 别墅大门
住宅的用户( 使用者) 可利用其使用卡开关别墅的大门; 系统的读卡器安置于别墅的大门外。当用户要进入别墅时, 在读卡器上读卡, 住宅的大门将会自动开启; 当用户离开别墅时, 按动出门按钮, 将可自动开启别墅的大门; 任何非法进入将会引起系统报警。系统的所有运作信息将会自动传送到监控中心的电脑中
C、 住宅小区大门
住宅的用户( 使用者) 可利用其使用卡开关住宅小区的大门; 系统的读卡器安置于住宅小区的大门外。当用户要进入住宅时, 在读卡器上读卡, 住宅的大门将会自动开启; 当用户离开住宅小区时, 按动出门按钮, 将可自动开启住宅小区的大门; 任何非法进入将会引起系统报警。系统的所有运作信息将会自动传送到监控中心的电脑中。
D、 屋村大门
住宅的用户( 使用者) 可利用其使用卡开关屋村大门的大门; 系统的读卡器安置于屋村的大门外。当用户要进入屋村时, 在读卡器上读卡, 屋村的大门将会自动开启; 当用户离开屋村时, 按动出门按钮, 将可自动开启屋村的大门; 任何非法进入将会引起系统报警。当有来访人员时, 由屋村保安室内保安人员向访客登记并发出临时卡进出指定的小区或俱乐部场所; 当访客离开屋村时, 向保安人员交回临时卡, 由保安人员利用按钮开门离开。系统的所有运作信息将会自动传送到监控中心的电脑中。
E、 商场大门
住宅的用户( 使用者) 可利用其使用卡开关商场的大门; 系统的读卡器安置于商场的大门外。当用户要进入商场时, 在读卡器上读卡, 住宅的大门将会自动开启; ; 当用户离开住宅小区时, 按动出门按钮, 将可自动开启商场的大门; 任何非法进入将会引起系统报警。系统的所有运作信息将会自动传送到监控中心的电脑中。
F、 监控中心大门
仅监控中心当班人员及屋村管理人员可用其使用卡开关监控中心大门; 系统的读卡器安置于监控中心的大门外。当监控中心当班人员及屋村管理人员( 简称有效人员) 要进入监控中心时, 在读卡器上读卡, 监控中心的大门将会自动开启; 当有效人员离开监控中心时, 按动出门按钮, 将可自动开启监控中心的大门; 任何非法进入将会引起系统报警。系统的所有运作信息将会自动传送到监控中心的电脑中。
2.4 员工考勤管理系统
考勤管理顾名思义就是对工作人员的上下班及出勤情况进行管理, 经过刷卡便可清楚地记录下其具体的出勤日期及时间。月末时候综合统计出所有工作人员的工作时间后交到财务部, 对每个人工资上的奖惩提供依据。
2.5 家居防盗系统
住宅的用户( 使用者) 可利用其使用卡布撤防住宅内部的防盗系统; 用户的读卡器安置于住宅的大门外。当用户离开住宅时, 在读卡器上连续三次读卡, 住宅内部的防盗系统将会自动开启( 布防) , 与此同时系统将会发出提示; 任何非法进入将会引起系统报警; 当用户回到住宅时, 在读卡器上读卡, 将可自动关闭( 撤防) 住宅内部的防盗系统。系统的所有运作信息将会自动传送到监控中心的电脑中。

第3章 NEC楼宇对讲系统
3.1 概述
本系统采用日本NEC楼宇可视对讲系统。日本NEC楼宇可视对讲系统是结合当前住宅楼宇建设的防范特点, 经过管理中心实现客人、 业主、 管理人员三方相互可视对讲和联网报警的功能。
该系统质量可靠, 性能稳定, 价格合理, 综合性能价格比较高。该系统是根据城市住宅单元化的特点、 城市安全技术防范工作的要求, 结合当今世界电子技术和电脑技术的最新发展而设计的现代化楼宇保全系统, 特别选用于高层楼宇或住宅小区人员出入管理和居家联网报警。
它可实现: 来访人员、 住户、 管理处间的相互通话, 由住户或管理员控制打开底层防盗门的电锁。该系统采用微处理器控制, 与同类产品比较, 它具有功能齐全、 配置灵活、 操作简便、 保密性强、 系统可靠性高、 施工维护方便等优点。
3.2 系统主要特点
A、 有多门管理系统, 住户可根据来访者的位置开启相应的门锁。图象/话音保密, 住户与门口机的图像/话音通信将不会被其它住户窃取。
B、 完善的系统操作信息提示, 系统对其功能操作过程进行声光、 图像、 数码显示等多方面的提示。
C、 自动红外发光管保持白天黑夜图像稳定清晰。
D、 系统采用总线式设计, 任一住户分机出现故障, 将不会影响到其它住户的正常使用。
E、 模块化布局, 高度集成化, CPU优化电路结构, 灵活的编码方式, 使整套系统更加可靠, 易安装, 并能最大限度减少施工安装人员的现场作业量。
3.3 系统功能说明
小高层系统主要由管理中心( 含DC-100、 HC-100) 、 门口主机DC-100、 用户分机HC-100、 中继箱BC-100、 交换式电源BC-003组成。
别墅型采用的可视对讲系统为独户型设计, 自成体系, 独立与管理中心之外(可联系)。体现出别墅型住户的独立性。
3.4 别墅型可视对讲
NEC可视对讲系统产品由来已久, 1996年更以先进的通讯与微电脑技术推出以人性化生活化为追求的可视对讲系统, 针对全世界特别是亚洲地区逐渐都市化时对住家安全及生活上的需求。NEC可视对讲系统适用于各式大楼、 社区、 别墅社区。
从现代的科技观点来看愈先进的产品除了本身的专业技术以外还要有美观的外型, 简洁的配备, 安装维护容易, 最重要的是人性化的使用介面。
3.4.1 设备选型
我们为别墅型用户设计安装的是单户型可视对讲及家庭监控系统产品, 整个系统包括:
▲ 一对一可视对讲套装机 HC-228BASIC
影像记忆主机+门口机+电源+安装背板, 17幅影像记忆功能、 掉电不丢失、 具备时间日期信息
▲ 室内可视对讲分机 HC-228H
室内可视对讲分机, 具备主机所有功能( 无影像记忆) , 具分机内部呼叫功能;
▲ 扩展可视门口机 HC-228D
▲ 半球型摄像机 HC-228C
内置摄像头及麦克风
3.4.2 楼宇对讲操作
l 来访者经过门口主机呼叫用户分机。
l 被呼叫的住户听到振铃声后, 用户分机显示访客图像, 并可进行对讲。
l 用户分机可监视门口状况, 可开启相应呼叫的门口主机的电控锁。
l 具有面板操作使用说明和操作屏幕显示灯。
l 报警功能: 当用户分机报警时, 从声光显示三方位提示报警。
l 4 ”高分辨率黑白平板显示器。
l 灵活的编码方式, 悦耳的双音电子铃声。
3.5 小高层型可视对讲
（1） 访客在单元门主机上呼叫分机, 分机有双音”叮咚”声, 同时显示访客影像。主人拿起听筒即可与访客通话。
（2） 确认访客后, 可按”开锁”键开启单元门电锁。
（3） 主人能够按”监视”键, 监看单元门情况。
（4） 分机按”呼叫”键能够呼叫管理中心, 并能与其对讲, 分机能显示管理中心传达室来的影像。
（5） 管理中心也可呼叫分机, 分机有双音”叮咚”声提示, 拿起听筒能与这对讲, 分机能显示管理中心传来的影像。
3.5.1 可视管理中心
（1） 管理中心由可视门口机DC-100、 非保全型室内分机HC-100、 警报处理盘AMP-100、 管理电脑、 报警管理软件组成。
（2） 可呼叫用户分机, 通知住户及传达信息, 实现集中管理, 并可与门口主机, 用户分机进行双向对讲。
（3） 可监视任一门口主机图像并可开锁。
（4） 免提通话功能, 完善的信息提示功能。
（5） 自动识别有效/无效分机号码。
（6） 灵活的编码方式; 悦耳的双音电子铃声。
3.5.2 系统主要设备
3.5.2.1 可视门口主机DC-100
（1） 1/3”高清晰度摄像机。
（2） 8位数码显示拨号号码及各种提示信息。
（3） 密码开锁功能。
（4） 门口主机优先操作功能。
（5） 与管理中心/用户分机双向呼叫对讲。
（6） 灵活的编码方式及系统设置。
（7） 完善的系统状态指示及信号音提示。
（8） 四芯线与一条视频线连接方式。
3.5.2.2 整合控制箱BC-120
（1） 可将社区内大楼与管理中心设备整合。
（2） 可将社区内大楼与大楼间门口机整合。
（3） 可整合社区内大楼至十二栋。
3.5.2.3 用户保全型室内分机HC-100
（1） 4”高分辨率平板显示器。
（2） 高音质话音通路。
（3） 与门口主机/管理中心双向通话对讲。
（4） 遥控开锁。
（5） 监视功能。
3.5.2.4 中继箱BC-100
（1） 金属外罩, 置于楼梯间弱电箱体内配线整洁不交织。
（2） 端子式接线设计, 每台中继可接四台室内机。
（3） 尺寸: 200*150*60
3.5.2.5 交换式电源BC-103
（1） 依需要固定于中继箱内。
（2） 每台交换式电源可供8台室内机。
3.5.2.6 警报处理盘AMP-100
（1） 搭配保全型室内机警报讯号处理。
（2） 将系统中传输之有关警报讯号解码输出。
（3） 以RS232格式输出至电脑。
第4章 闭路监控系统
4.1 系统简介
闭路电视监控系统是经过安装在特定区域的前端摄像机, 将图像传送到管理中心, 进行统一全方位监控, 使管理人员全面掌握超市内各处的动态, 阻止治安事件发生, 并为迅速处理治安事件提供科学的依据。值班室控制中心设立综合闭路监视中心, 配置显示、 切换控制、 记录、 信号处理等设备, 实现观察监控和图像存储等。
本系统的CCTV闭路监控系统采用NOVA系统, 作为系统的前端部分, 选用加拿大AB的矩阵系统来实现整个CCTV系统的无缝联接和统一控制, 所有摄像机及监视器都可在管理中心上控制其运行, 每一个摄像机的图像都可在监视器上输出显示, 达到监控的目的。同时系统允许在同一个操作界面上对CCTV进行画面显示切换、 云台方向转动、 镜头伸缩控制等操作。
监控系统主要设备包括: 矩阵系统主机、 画面分割器、 控制键盘、 智能球型摄像机、 彩色摄像机等。
4.2 方案说明
▲ 前端设计
A、 各主要出入口设NVC-730P彩色摄像机, 配3.5-8mm的精工镜头和防护罩;
B、 各段外墙设NVC-900P低照度彩色摄像机, 配精工镜头和防护罩;
C、 会所位置设NV-730PD彩色半球CCD摄像机;
D、 各楼电梯桥厢内安装NV-730PD彩色半球型CCD摄像机;
▲ 监控中心设置
A、 选用AB矩阵与ROBOT画面分割器, 对系统进行敏感部分区域的录像总体控制;
4.3 系统主要设备
4.3.1 矩阵系统
AB-D168矩阵系统
i. 预组装系统:
系统最多可接1024个输入和128个输出, 预组装简化了矩阵切换控制器的选择。
ii. 用菜单综合设置:
系统有屏幕菜单, 可用一个系统键盘与监视器编程。来自CPU的视频输出直接接一台监视器或接到切换系统的输入端, 调出系统的监视器编程。
iii. 键盘口令输入:
系统最多有64个用户口令, 限制无关人员使用系统, 是系统的一项安全措施。
iv. 优先级操作:
规定口令有8个优先等级, 进一步限制无关人员控制系统摄像机。
v. 系统可划分
明确规定了键盘、 监视器、 摄像机之间的通道, 进一步增强了系统的安全性。
vi. 成组切换:
可将多台摄像机同时切换到多台相邻的监视器上, 有64个独立的摄像机分组( 并行/分组) , 每组最多16台摄像机, 每组摄像机可用手动调用, 或作为通用巡视的一部分。
vii. 通用的巡视/序列:
可建立摄像机或分组摄像机的64个巡视/序列, 便于随时切换到监视器上, 每个巡视最多有64个位置, 用来插入驻留时间不同的摄像机图像, 还能够插入每台摄像机的景物预置和辅助功能, 巡视能够正向或反向运行, 包括同一台摄像机的多次进入巡视和/或音个摄像机的多个景物预置进入巡视在内。这种巡视能够连在一起, 组成的序列数可大于64台摄像机, 序列巡视中自动跳过怀监视器无关的摄像机。
viii. 自动启动巡视:
为用户提供35个可编程的时音长达7天以上, 可自动调用监视器行每天、 每周用的通用巡视。时间还用于报警联系表, 经编程自动使监视器处于设防状态。
ix. 监视器单独巡视:
操作人员可随时规定任意监视器上的摄像机巡视/序列, 这些序列最多有64个位置, 用来插入驻留时间不同的摄像机。同一台摄像机可在多个位置插入序列。
x. 屏幕显示可选择:
每个视频输出上可插入日期、 时间、 摄像机号码、 摄像机和监视器摄警状态及10个汉字或常见字符的可编程字幕。
xi. 现场控制:
在摄像机现场, 解码接收器控制每台摄像机动的云台( 速度固定或可变) , 还可控制电动透镜、 辅助功能和72个景物预置。
xii. 自动报警调用:
报警输入可编程, 把任何一台摄像机或分组的摄像机寻引到监视器或监视器组上, 每台摄像机可启动景物预置, 辅助功能, 选择不同的驻留时间( 1-60秒) , 每台监视器有15个报警显示消除方式可选择。
xiii. 报警联系表:
用报警输入号码与监视器号码, 由经过编程的报警联系表调用报警摄像机图像。用四个报警联系表可编程。
xiv. 报警显示方式:
对某台监视器或一组监视器用户可选:
i. 顺序方式: 按顺序多路报警, 图像驻留时间不同, 直到报警消除。
ii. 保持方式: 显示初次报警的图像, 直到报警消。此后发生的报警按顺序显示。
iii. 顺序与显示方式: 监视器上显示最早报警的图像, 直到报警消除。随后的报警图像将在第二台监视器上显示。这样的监视器对能够有64对。
iv. 块顺序方式: 监视器块( 组) 上显示各报警图像或顺序显示各报警图像, 块的号码可编程, 任何监视器的号码在各自的块中。
v. 块保持方式: 只显示报警图像, 无排序, 除此之外, 这一方式与块顺序没有不同。
xv. 报警消除方式:
用户可选择。适用于每台监视器
a) 确认方式: 确闪报后才报警后才消除报警
b) 自动消除方式: 输入信号停止后20秒报警消除。在此之前如果没有确认也没关系, 不会产生其它作用, 是一种安全措施。
c) 瞬间自动消除方式: 输入信号停止即消除报警。在此之前如果没有确认也没关系, 不会产生其它作用, 也是一种安全措施。
xvi. 报警状态输出:
由于RS-232通讯口输出, 可显示报警时间、 报警联系、 视频丢失、 被调用的摄像机、 所用的监视器等信息。
xvii. RS-232通讯口
8个标准RS-232端口, 可与AB-D2078、 D2079键盘、 AB-D1676键盘、 AB-D2096X报警接口设备、 调制解调器、 计算机等进行标准通讯。可单独编程。使用AB——D1981D通道扩展器, 每一个通道可扩展为4个通道, 这样最多可有32个RS-232通道。
xviii. 系统可进行分级、 多级控制:
上一级主机控制正是一级主机经过一个RS-232端口连接, 再将下一级主机的视频输出接到上下班级主机视频输入, 上一级主机就可经过主控键盘来控制下一级的主机的图像切换、 云台、 镜头等功能的操作。
xix. 数据存储:
所有用户的编程数据诸如系统划分、 摄像机循环巡视、 标题、 报警配置、 端口配置的接法等存储在有备用电池的存储中, 最少可存五年。
xx. 技术指标
带宽: 17MHz
频响: 12MHz +0.5dB
信噪比: -65dB (有效值噪声之比)
串音: 频道: -55dB, 典型值在3.58MHz
差分相位: 大于1.5度
差分增益: 大于1.0%
倾斜: 大于0.5%
增益: 额定值+1dB
同程丢失( 输入/输出) : 小于40dB
微分延迟: +1.0度
直流电平( 视频信号) : 0伏
切换: 全交叉点矩阵完全切换
切换速度: 小于16毫秒( 典型)
键盘/接收机控制时间: 20毫秒( 典型)
视频输入: BNC插座, 4-128路视频输入, 复合视频信号: 0.5-2.0V
视频输出: BNC插座, 4-128路视频输出
RS-232端口: 8个数据口, 8脚组合式型插座RJ45, 波特率可编程1200、
2400、 4800、 9600
屏幕显示: 显示日期/时间、 摄像机号码、 报警状态摄像机标题( 最多10个带黑
框的白色字符)
字符设置: 显示日期/时间、 摄像机号码、 报警状态、 报警标题

4.3.2 彩色监视器
NV-CM1470:
显像管: 14”彩色CRT
制式: PAL
解析度: 420TV( NV-CM 500TV)
视频输入: 1.0Vp-p75Ω
视频输出: 1.0Vp-p75Ω
音频输入: 1路1W( NV-CM 4路3W)
音频输出: 1路1W( NV-CM 4路3W)
电源: AC220V-240V, 50-60Hz
工作温度: -10℃ - +40℃
4.3.3 一体化球摄像机
NOVA_2050球摄像机
球体直径: 5英寸
成像器件: 1/3英寸彩色CCD
像素: 752Hx582V
水平分辨率: 460线
变倍: 16倍光字2倍数字
焦距: 3.9 – 62.4 mm
电子快门: 1/50 – 1/10000秒 信噪比: 50dB
视频输出: 1.0Vp-p75Ω 最低照度: 1.5LUX
通讯制式: RS-485 电压: 24VAC
功耗: 15W 重量: 2.5KG
云台水平: >355度 水平旋转速度: 12度/秒
垂直旋转: 0-85度 垂直旋转速度: 6度/秒
4.4 功能说明
A. 以上配置业已对系统的综合质量、 性能价格比、 器材的兼容性和系统的可靠性进行了综合考虑, 也对所应用场合的干扰源、 重要性、 美观性和光照度等进行了综合考虑;
B. 采用先进的计算机技术, 能够在监视器上任意显示任意摄像机的图像, 而且这种控制能够经过电脑操作和程序设定两种方式来实现。
C. 可控制智能球、 调用预置点等操作。
D. 收到报警信号时自动启动设置的报警联动监视器、 报警联动录像机和警灯警号等。
E. 可使用一个键盘或计算机对系统进行操作和编程。
F. 系统具有操作员权限管理功能, 还可限制指定操作规程员使用特定的功能。
G. 系统具有良好的图形用户界面( GUI) , 支持WINDOW98。
H. 具有良好的字符功能, 可输入摄像机的中文标题, 序列及设置报警响应模式。
I. 对所有系统功能实现高性能的实时监控, 在电脑屏幕上可直接相看系统所控制设备的实时状态。处理有关复合系统的事件时, 报警事件处理器会弹出一个处理窗口, 可识别和控制对报警事件的系统响应。
J. 使用者必须有口令才能在系统上登录, 并得到相应的操作权限, 进入系统后, 用户只能看到那些她拥有权限的模块。

第5章 Philips公共广播系统
飞利浦是设计和制造应用于各种领域的公共广播系统的世界领导者。半个多世纪来, 飞利浦不断地推出最先进的扩音和扩音管理设备, 现在又开发出最现代化并具有高投资效益的模块化公共广播系统。
随着社会的进步, 国民经济的发展, 工作生活节奏愈来愈快, 随之而来都需要有一个轻松, 和谐, 安全的工作和学习环境。背景音乐及广播系统, 致力于营造一个舒缓, 轻松, 幽雅的氛围, 也为紧张的学习中提供一个艺术氛围。以往在建筑物中采用这一系统是一种时尚, 而今城市都向都市化, 国际化发展, 愈来愈多的学校, 宾馆, 商厦, 写字楼, 高档住宅, 社区, 厂矿企业, 娱乐场所, 都在采用这一系统, 甚至是必备硬件系统。
我们设计的公共广播子系统设计使用的是Philips SM30产品, 该产品已被世界各地的客户所接受, 并已在各相关领域得到广泛应用。
5.1 广播系统方案说明
5.1.1 设计依据
● 中国消防规范及有关国家标准。
● 参考( 工程名称) 背景音乐及消防报警广播系统招标文件、 技术规范。
● Philips产品多年来在国内市场广泛应用中所积累的专业经验。
● 本设计参照: 《火灾自动报警系统设计规范》( GBJ/16-88)
《广播电视工程建筑设计防火标准》( GYJ33-88)
《广播音响系统安装、 调试手册》
5.1.2 基本功能
该项目之公共广播系统是一个具有国内外先进水平的背景音乐的广播系统; 广播系统由广播音源部分, 信号处理部分, 功率放大部分和扬声器终端等组成, 具有很高的灵活性和可靠性;
广播系统主要功能是为智能小区或智能楼宇提供背景音乐节目、 业务信息广播、 特别是通知、 找人等紧急业务广播;
广播方式能够是人工话筒播音, 也能够使用CD机、 双卡座等广播源进行播音。广播源来自激光唱机、 录音卡座等;
本系统根据内部的实际需要而采用Philips的各款高质量的扬声器, 挂墙音箱。
5.1.3 系统设备
主控部分( SM30产品)
SM30是与中型扩音系统配合的管理系统, 采用模块结构, 可按客户的愿望和要求分配和控制音频讯号, 插入式线路卡有许多功能, 也可按客户要求安排特殊功能。

LBB1280/40

l LBB1280/40(19”机架型)
SM30主机和扩音管理系统的中央外理器, 可接纳10个应用模块,
发生50种不同的报时、 报警讯号, 台式和机架安装式

LBB1290/00

l LBB1290/00(扩展机)
可将更多放大器接到SM30和SM40的主机上, 当放大器产生故障时, 自动切换到备用机上, 并可装入19”机架。

l LBB1282话筒输入模块
LBB1283/00

是2只平衡式话筒与SM30主机的接口, 用户可选择话筒或线路输入或切除低音, 为相连的话筒提供幻象电源, 带LED状态指示器。

l LBB1283呼叫站输入模块
为两个呼叫站提供输入端口, 各输入有独立的音量控制。呼叫站最远距离为1km

LBB1284/00

l LBB1284控制输入模块
可将8个摇控开关接SM30, 可用控制输入触发报警讯号和录音口信并将它们按优先顺序送入相应的通道, 也能够用控制输入直接触发某些指定的区。

LBB1285/00

l LBB1285录音口信模块
数字化记录4段讲话资料, 每段都可单独提取, 关断电源后, 录音可保存30天, 总录音时间为65秒。

LBB1286/00

l LBB1286音乐输入模块
用它可将3个独立的音源接入SM30, 所有输入独立调节音量。

LBB1287/00

l LBB1287/00或/10分区继电器模块
将放大器讯号关到各播音区, 2只12芯Mate-N-Lok阳头插座, 接纳2路独立模块讯号。

LBB1287/00

l LBB1288/00控制继电器模块
12套继电器开关接触点, 终端接可取下的16芯阳插座。
本模块为SM30提供开关触点, 用户可编出这些触点的开/合程序, 共用了12个继电器。前2个继电器专门用于指示内部故障, 第3个可用于”接续电源”功能。所谓接续电源功能是指当外电源断电时, 备用电源开始供电, 但如超过9秒仍不讲话就关断给放大器供电, 这样能够节约电池能量, 以备紧急喊话之需, 备用电池
