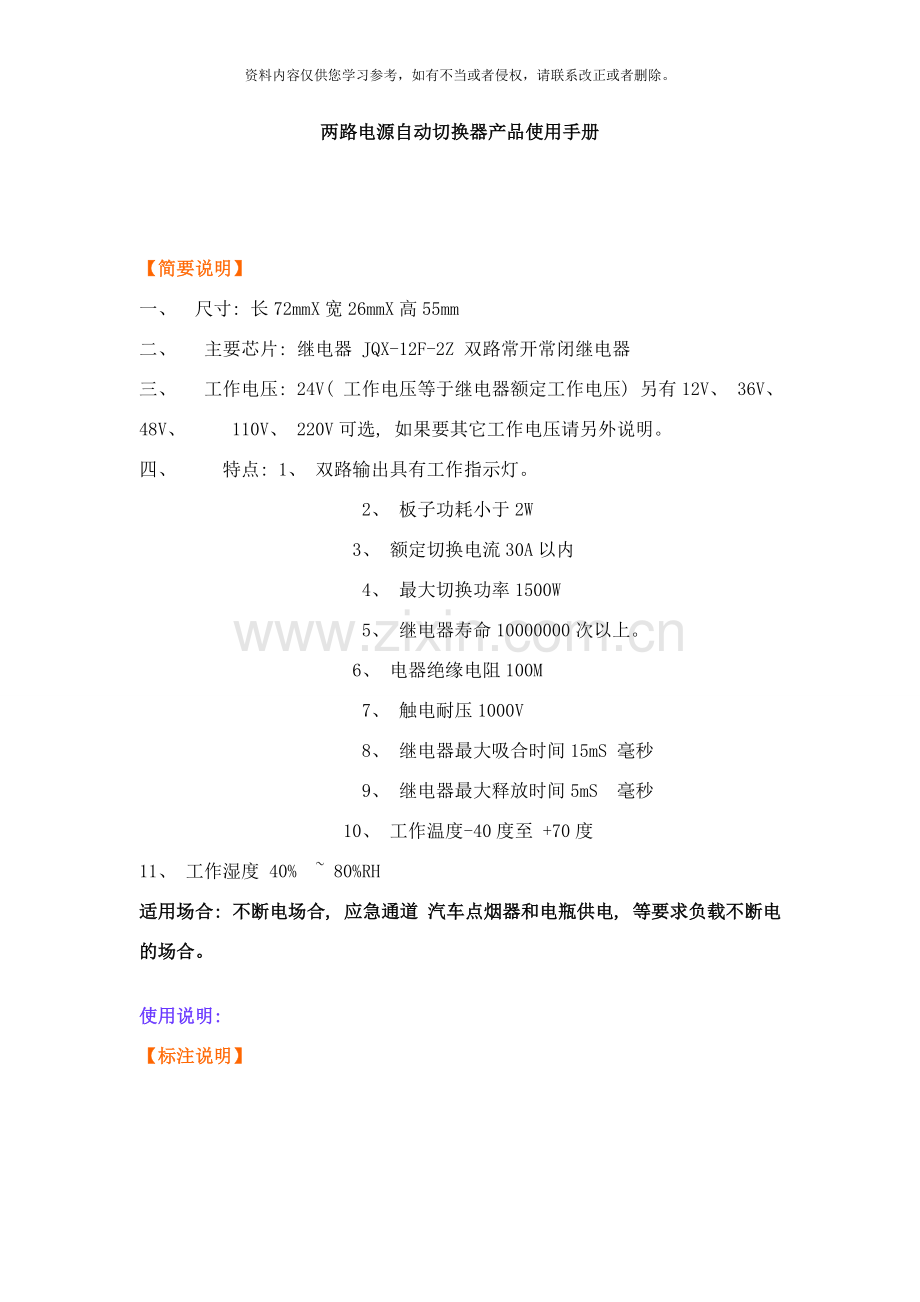

两路电源自动切换器产品使用手册

【简要说明】
一、  尺寸: 长72mmX宽26mmX高55mm
二、  主要芯片: 继电器 JQX-12F-2Z 双路常开常闭继电器
三、  工作电压: 24V( 工作电压等于继电器额定工作电压) 另有12V、 36V、 48V、 110V、 220V可选, 如果要其它工作电压请另外说明。
四、   特点: 1、 双路输出具有工作指示灯。
            2、 板子功耗小于2W
            3、 额定切换电流30A以内
            4、 最大切换功率1500W
            5、 继电器寿命10000000次以上。
            6、 电器绝缘电阻100M
            7、 触电耐压1000V
            8、 继电器最大吸合时间15mS 毫秒
            9、 继电器最大释放时间5mS 毫秒
           10、 工作温度-40度至 +70度
11、 工作湿度 40% ~ 80%RH
适用场合: 不断电场合, 应急通道 汽车点烟器和电瓶供电, 等要求负载不断电的场合。

使用说明:
【标注说明】

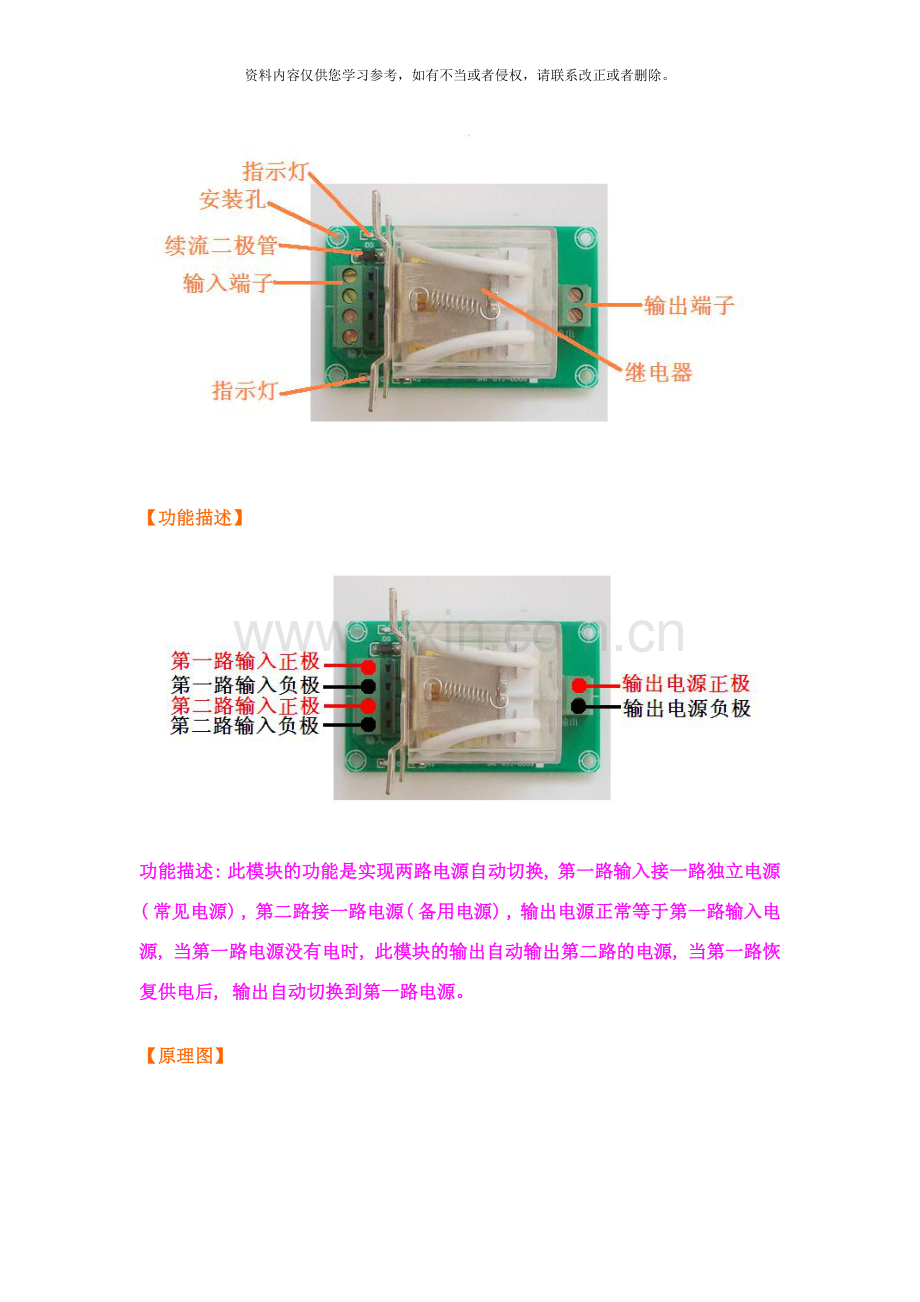

【功能描述】

功能描述: 此模块的功能是实现两路电源自动切换, 第一路输入接一路独立电源( 常见电源) , 第二路接一路电源( 备用电源) , 输出电源正常等于第一路输入电源, 当第一路电源没有电时, 此模块的输出自动输出第二路的电源, 当第一路恢复供电后, 输出自动切换到第一路电源。

【原理图】

【PCB图】

【元件清单】

【接线说明】

【应用举例1】

【应用举例2】

【图片展示】
