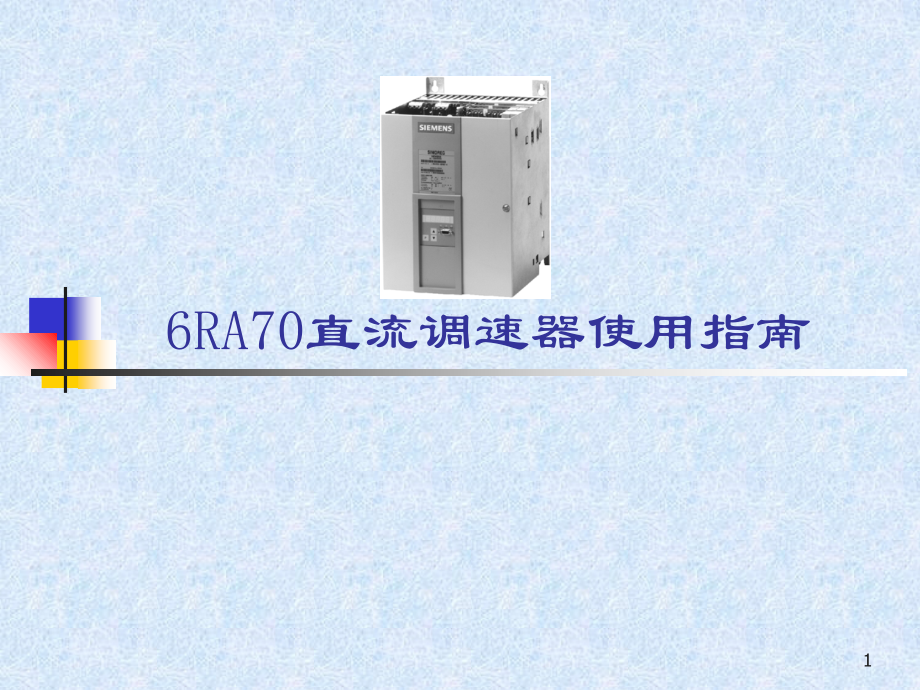

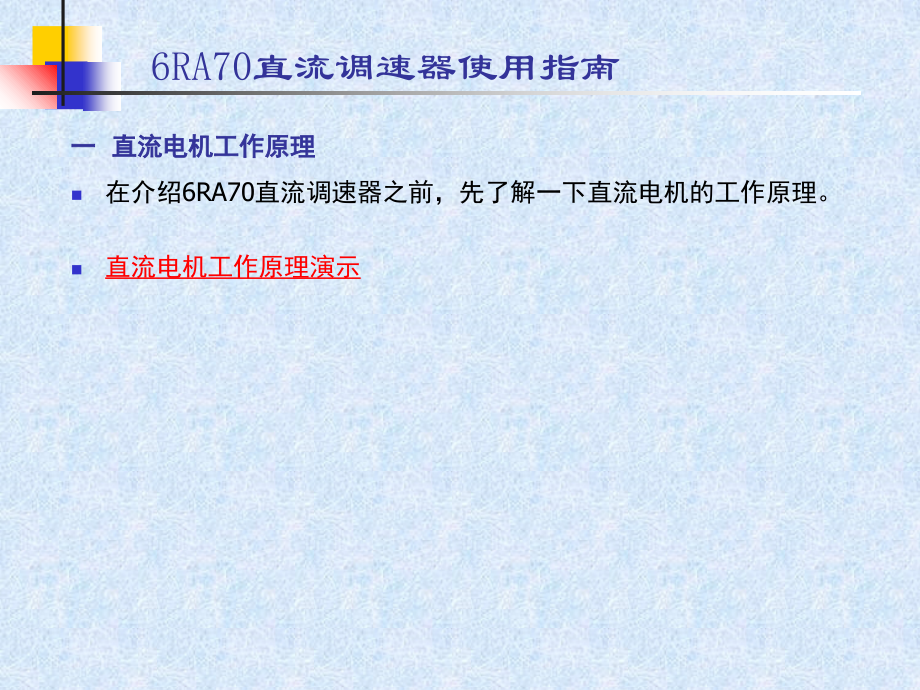

,6SE70变频器使用指南,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,6RA70直流调速器使用指南,1,一 直流电机工作原理,在介绍6RA70直流调速器之前，先了解一下直流电机的工作原理。,直流电机工作原理演示,二 产品概述,6RA70 SIMOREG DC MASTER 系列整流器为全数字紧凑型整流器，输入为三相电源，可向变速直流驱动用的电枢和励磁供电，额定电枢电流从15A 至2200A。紧凑型整流器可以并联使用，提供高至12000A 的电流，励磁电路可以提供最大85A 的电流(此电流取决于电枢额定电流)。,6RA70 SIMOREG DC MASTER 系列整流器以其紧凑和节省空间的结构为特色，由于各个的部件容易接近，其紧凑式设计使他们特别容易保养与维护，电子板箱包含基本电子板和任何附加板。,所有SIMOREG DC MASTER 装置均配备一个安装在整流器门上的简易操作面板PMU，面板由,一个5 位，7 段显示，作为状态显示三个LED 和三个参数设置键组成。PMU 还具有根据RS232或RS485 标准同USS 接口的连接器X300。,操作面板提供了为了启动整流器所需进行的调整和设定及测量值显示的所有工具。,单象限工作的整流器，电枢由三相全控桥B6C 供电，四象限工作整流器通过两个三相全控B6)A(B6)C 无环流反并联连接电路供电。,励磁供电采用2 脉冲单相半控桥方案B2Hz。,电枢和励磁的供电频率可以不相同(在4565Hz 范围之内)。电枢回路的供电相序不要求。,三 调速器的连接,三 调速器的连接,三 调速器的连接,三 调速器的连接,三 调速器的连接,三 调速器的连接,三 调速器的连接,三 调速器的连接,三 调速器的连接,三 调速器的连接,三 调速器的连接,三 调速器的连接,三 调速器的连接,三 调速器的连接,三 调速器的连接,三 调速器的连接,三 调速器的连接,四 启动,四 启动,四 启动,四 启动,四 启动,P051参数用来设定访问权限,四 启动,复位到工厂缺省值及偏差调整,四 启动,启动步骤,四 启动,四 启动,四 启动,四 启动,四 启动,四 启动,四 启动,四 启动,四 启动,四 启动,四 启动,四 启动,四 启动,四 启动,四 启动,四 启动,四 启动,四 启动,四 启动,五 故障和报警,五 故障和报警,五 故障和报警,六 利用功能图和参数表设置调速器,六 利用功能图和参数表设置调速器,六 利用功能图和参数表设置调速器,六 利用功能图和参数表设置调速器,六 利用功能图和参数表设置调速器,六 利用功能图和参数表设置调速器,六 利用功能图和参数表设置调速器,六 利用功能图和参数表设置调速器,六 利用功能图和参数表设置调速器,六 利用功能图和参数表设置调速器,六 利用功能图和参数表设置调速器,六 利用功能图和参数表设置调速器,六 利用功能图和参数表设置调速器,六 利用功能图和参数表设置调速器,七,DriveMonitor的应用,利用,DriveMonitor可以方便的上传和下载调速器的参数，并对调速器进行监控。,与调速器的连接方法和使用方法与6SE70完全相同。,实际的演示操作。,谢谢！,联系电话：,
