数控铣床操作工职业技能鉴定中级应知考核试题及参考答案.doc

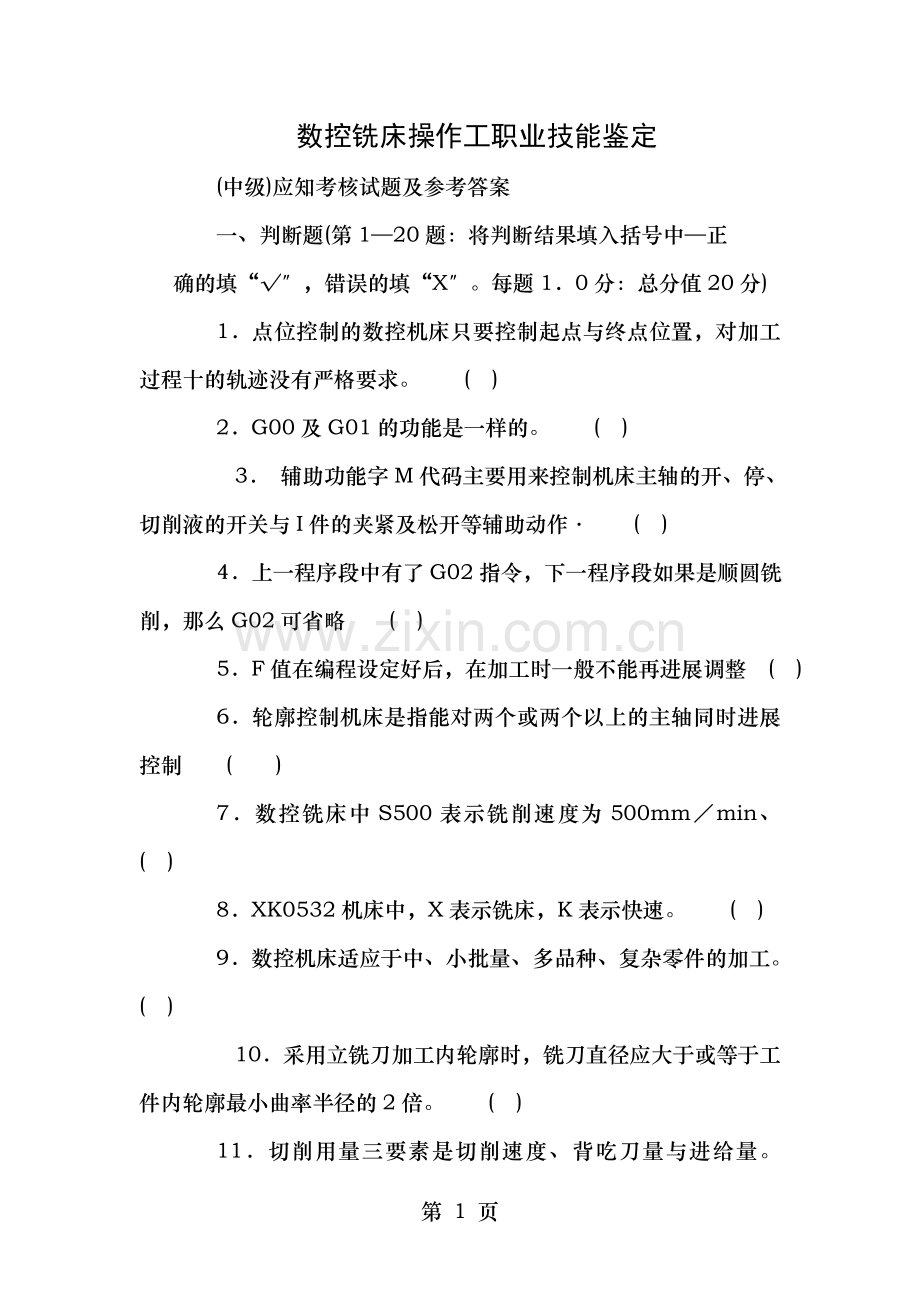

数控铣床操作工职业技能鉴定
(中级)应知考核试题及参考答案
一、判断题(第1—20题：将判断结果填入括号中—正
确的填“√〞，错误的填“X〞。每题1．0分：总分值20分)
1．点位控制的数控机床只要控制起点与终点位置，对加工过程十的轨迹没有严格要求。 ( )
2．G00及G01的功能是一样的。 ( )
3． 辅助功能字M代码主要用来控制机床主轴的开、停、切削液的开关与I件的夹紧及松开等辅助动作· ( )
4．上一程序段中有了G02指令，下一程序段如果是顺圆铣削，那么G02可省略 ( )
5．F值在编程设定好后，在加工时一般不能再进展调整 ( )
6．轮廓控制机床是指能对两个或两个以上的主轴同时进展控制 ( )
7．数控铣床中S500表示铣削速度为500mm／min、 ( )
8．XK0532机床中，X表示铣床，K表示快速。 ( )
9．数控机床适应于中、小批量、多品种、复杂零件的加工。 ( )
10．采用立铣刀加工内轮廓时，铣刀直径应大于或等于工件内轮廓最小曲率半径的2倍。 ( )
11．切削用量三要素是切削速度、背吃刀量与进给量。 ( )

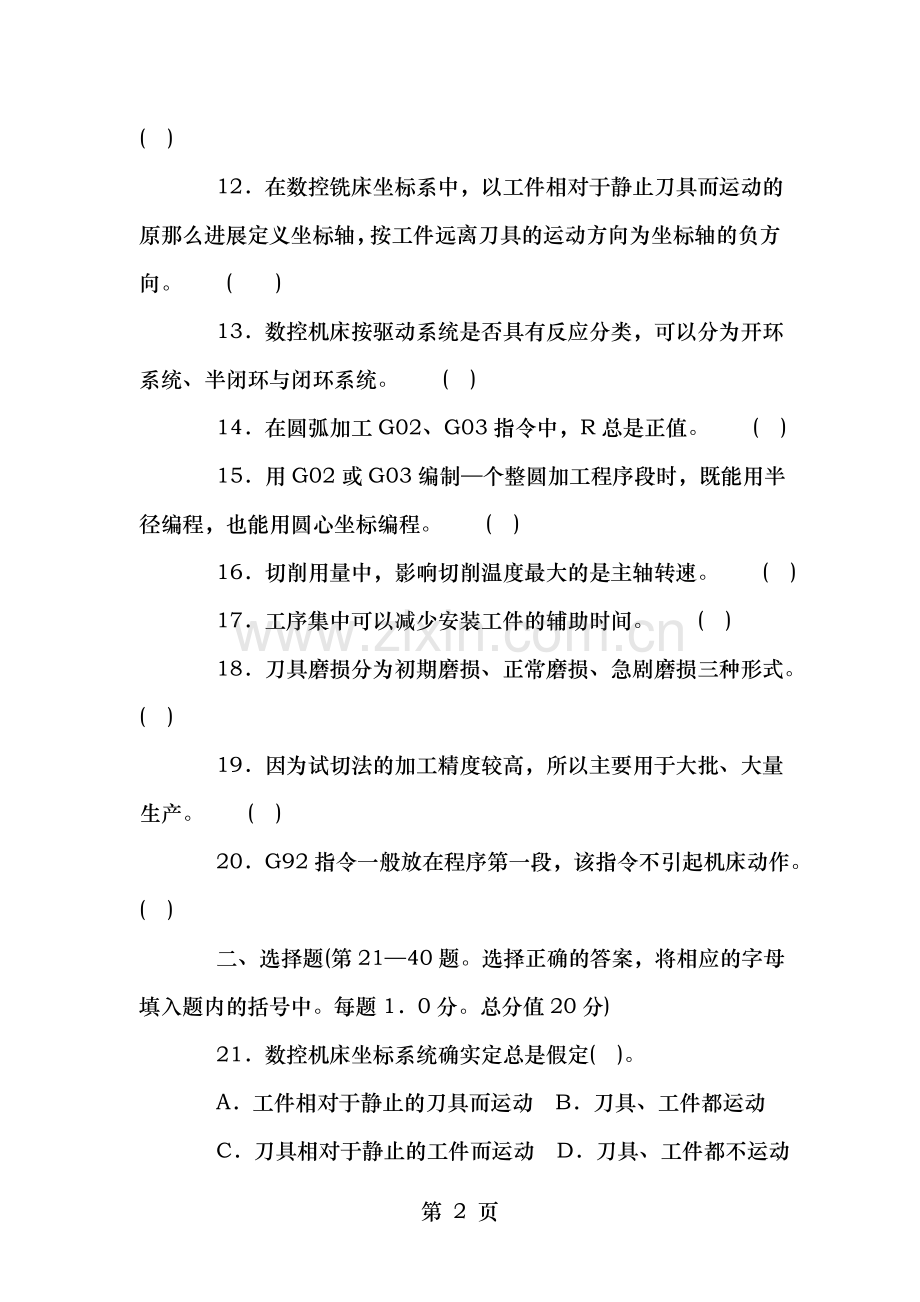

12．在数控铣床坐标系中，以工件相对于静止刀具而运动的原那么进展定义坐标轴，按工件远离刀具的运动方向为坐标轴的负方向。 ( )
13．数控机床按驱动系统是否具有反应分类，可以分为开环系统、半闭环与闭环系统。 ( )
14．在圆弧加工G02、G03指令中，R总是正值。 ( )
15．用G02或G03编制—个整圆加工程序段时，既能用半径编程，也能用圆心坐标编程。 ( )
16．切削用量中，影响切削温度最大的是主轴转速。 ( )
17．工序集中可以减少安装工件的辅助时间。 ( )
18．刀具磨损分为初期磨损、正常磨损、急剧磨损三种形式。 ( )
19．因为试切法的加工精度较高，所以主要用于大批、大量生产。 ( )
20．G92指令一般放在程序第一段，该指令不引起机床动作。( )
二、选择题(第21—40题。选择正确的答案，将相应的字母填入题内的括号中。每题1．0分。总分值20分)
21．数控机床坐标系统确实定总是假定( )。
A．工件相对于静止的刀具而运动 B．刀具、工件都运动
C．刀具相对于静止的工件而运动 D．刀具、工件都不运动
22．数控机床与普通机床相比，其传动系统中传动链的组成 ( )。
A．更简单 B．更复杂 C．相似 D．完全不同
23．用圆弧插补加工一个ø 30的孔，用ø 8的铣刀利用刀具补偿功能进展编程加工，实际数值是按ø 10的刀具输入刀具表的，实际加工出来孔的尺寸是( )。
A． A . ø 26 B．ø 28 C． ø 30 D．ø 32
24．挖一个没有岛屿的槽，最适宜的加工路线是( )。
A．挖槽成形，然后去除槽中剩余局部
B．先从中间加工，去除大局部材料，然后挖槽成形
C．上述方法都不好
D．从中间及从轮廓开场加工，效果一样
25．—台普通的数控铣床，为提高效率，粗加工工件时，首先考虑的参数是( )。
A．主轴转速 B．背吃刀量 C．切削宽度 D．进给量
26．主轴编码器的作用是( )。
A．显示转速 B．加工螺纹、攻螺纹用
C．准停 D．以上都对
27．以下说法中( )是正确的。
A．只有G92是工件坐标系设定指令
B．所有数控机床加工时必须先返回参考点
C．根据需要，一个工件可以设置几个工件坐标系
D．程序开头必须用G00运行到程序原点
28．对于数控铣床操作，不正确的选项是( )
A．在任何情况下，按下急停键时机床停顿运动
B．对刀时，刀具不动，移开工件碰到刀具时即为对好了刀
C．在加工过程中刀具断裂，对于新换刀具。只要对—下Z轴就可以了。
D．正式加工前必须保证工件已经夹紧
29．以下不属于切削用量参数范畴的是( )
A．主轴转速 B．G00速度 C．进给量 []，背吃刀量
30．M04的作用是( )
A．主轴暂停 B．切削液关闭
C．用于攻螺纹时退刀 D．系统预留使用
31．关于刀具补偿，以下说法正确的选项是( )
A．G40为左刀补 B．G41为右刀补
C．G42为长度补偿 D．以上说法都不对
32．关于工件装夹，以下做法中正确的选项是( )。
A．工件要尽可能地凸出台虎钳钳口上面
B．工件高出台虎钳钳口的局部应尽量减少
C．夹持前工件不须先去除毛边
D．为达良好平行度，工件下方不可垫平行块
33．用端铣刀铣削时，( )不是产生异常振动现象的原因。
A．刀柄伸出长度过长 B．刀柄伸出长度较短
C．铣刀刀柄刚性缺乏 D．铣刀刀柄过细
34．一般铣削进给率表示法是( )。
A．每分钟的工件切除量 B．每分钟的工件移动量
C．转速×齿数 D．铣刀每分钟转数
35．加工工件时，欲获得较佳的外表粗糙度，常采用( )。
A．较大的进给及较高的转速 B．较大的进给及较低的转速
C．较小的进给及较高的转速 D．较小的进给及较低的转速
36．铣刀回转方向及工件移动方向一样者称为( )。
A．逆铣 B．顺铣 C．周铣 D．端铣
37．精铣的进给率应比粗铣( )。
A．小 B．大 C．不变 D．无关
38．铣削18mm×l8mm平面时，使用何种直径的端铣刀较节省时间( )。
A．20 mm B．18 mm C．16 mml D．14mm
39．G90 G01 X Y Z F ；其中X、Y、Z的值是表示( )。
A．终点坐标值 B．增量值 C．向量值 D．机械坐标值
40．使主轴顺时针旋转的指令是( )。
A. G02 B．G03 C．M02 D．M03
三、简答题(第41～44题，每题5分，总分值20分)
41．数控加工编程主要包括哪些内容?
42．写出五条数控指令，并说明其含义。
43. 什么叫刀具半径补偿?它包括哪几个过程?
44．铣刀刀具切削局部的材料有哪些种类?
四、编程题(总分值40分)
1．如下图：加工该零件的外轮廓，程序的原点为O点，顺时针方向走刀；请完成程序的编制或在相关程序段后加注释。 (每空0分，总分值15分)
文件名：00001
文件头：℅0001
N0002 G54 ； ( 45 )
N0004( 46 ) ；主轴正转，转速600r／min
N0006 F100 ； ( 47 )
N0008 G01 X-20 Y-20
N0010( 48 ) ；刀偏，至O点
N0012( 49 ) ；下刀2mm
N0014( 50 ) ；至P1，点
N0016( 51 ) ；至P2 ,点
N0018( 52 ) ；至P3，点
N0020( 53 ) ；至P4，点
N0022( 54 ) ；至P5 ,点
N0024( 55 ) ；至O点
N0026 G40 X-20 Y-20；( 56 )
N0028 G01 Z10 ( 57 )
N0030( 58 ) ；主轴停顿转动
N0032 M02 ( 59 )
2. 完成以下图的零件精加工程序的编制。(25分)
说明：
(1)工件材料为铸铝合金。
(2)刀具声8键槽铣刀。
(3)编写加工外轮廓及中心孔的加工程序。
(4)程序原点为中心孔外表中心点。
要求：
(1)画出走刀轨迹示意图(5分)。
(2)外轮廓必须用刀具半径补偿加工(15分)。
(3)关键程序段加注释(5分)。
样卷参考答案
中级
一、判断题
1．√ 2．X 3．√ 4．√ 5．X 6．X 7．x 8．X 9．√10．X
11．√ 12．X 13．√ 14．X 15．X 16．√ 17．√ 18．√ 19．X 20．√
二、选择题
21．C 22．A 23．B 24．B 25．B 26．D 27．C 28．B 29．B 30．C
31．D 32．B 33．B 34．B 35．C 36．B 37．A 38．A 39．A 40．D。
