别墅设计原则与要点优秀课件.ppt

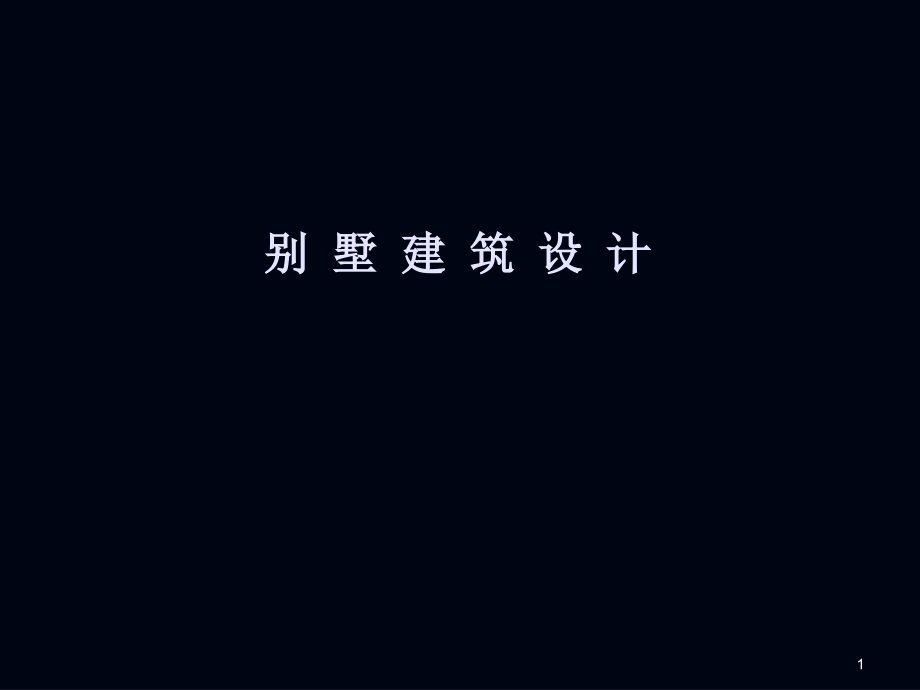

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,别 墅 建 筑 设 计,1,课件结构：,1.,别墅建筑概念,2.,别墅作品介绍,3.,别墅设计原则,4.,别墅设计步骤,5.,别墅设计要点,2,1.,别墅建筑概念,3,1.1,概念,在汉语中，,“,别墅,”,一词的原意与,“,别业,”,、,“,别馆,”,一样，指主人在,正室之 择地另建,的休息生活场所。又称,“,花园住宅,”,、,“,独院住宅,”,、,“,独户住宅,”,、,“,独立式住宅,”,等。,1.2,特点,A,、一幢建筑单独为,一户家庭,使用，往往建在环境优美的地带。,B,、具有较,齐全的居住功能,，功能空间至少包括客厅、餐厅、卧室、厨房、书房、卫生间 和室外庭院等。,C,、具有一定的,舒适性,。面积少则一百多平方米，多则数百平方米。,D,、属于,低层建筑,，往往为二、三层建筑。,4,2.,别墅设计作品介绍,5,2.1,流水别墅（,Fallingwater,Pennsylvania,USA,）,设计人：弗兰克,劳埃德,赖特（,Frank Lloyd Wright,）,建筑地点：美国 宾夕法尼亚州建成时间：,1936,年,流水别墅是现代建筑的杰作之一，它位于美国匹兹堡市郊区的熊溪河畔，由,FL,赖特设计。别墅主人为匹兹堡百货公司老板德国移民考夫曼，故又称考夫曼住宅。,6,别墅共三层，面积约,380,平方米，以二层（主入口层）的起居室为中心，其余房间向左右铺展开来，别墅外形强调块体组合，使建筑带有明显的雕塑感。两层巨大的平台高低错落，一层平台向左右延伸，二层平台向前方挑出，几片高耸的片石墙交错着插在平台之间，很有力度。溪水由平台下怡然流出，建筑与溪水、山石、树木自然地结合在一起，象是由地下生长出来似的。,7,别墅的室内空间处理也堪称典范，室内空间自由延伸，相互穿插；内外空间互相交融，浑然一体。流水别墅在空间的处理、体量的组合及与环境的结合上均取得了极大的成功，为有机建筑理论作了确切的注释，在现代建筑历史上占有重要地位。,8,2.2,萨伏依别墅（,Villa Savoye,）,设计人：勒,柯布西耶（,Frank Lloyd Wright,）,建筑地点：美国 宾夕法尼亚州建成时间：,1936,年,萨伏依别墅建于,1929,年，法国巴黎郊外。这栋白色的别墅，看上去像是非常简单的体形，由一些基本几何体组成。一楼，细长的柱子举重若轻地支撑着；二楼，长条形窗子上面除了白色没有任何装饰；墙体，不再像千百年以来的那样作为承重的主体；立面，也不再像千百年以来的那样刻意地追求繁琐的装饰。这个建筑充分体现了柯布,1926,年所提倡的著名的“新建筑五点”。,9,10,2.3,范斯沃斯住宅（,Farnsworth House,）,设计人：密斯,凡,德,罗,（,Mies van der R ohe),建成地点：美国,帕拉诺南部,建成时间：,1951,年,范斯沃斯住宅是密斯,1945,年为美国单身女医师范斯沃斯设计的一栋住宅，住宅坐落在帕拉诺南部的福克斯河右岸，房子四周是一片平坦的牧野，夹杂着丛生茂密的树林。与其他住宅建筑不同的是，范斯沃斯住宅以大片的玻璃取代了阻隔视线的墙面，成为名副其实,的“看得见风景的房间”。,11,建筑类似于一个架空的四边透明的盒子，外观简洁明净，高雅别致。袒露于外部的钢结构均被漆成白色，与周围的树木草坪相映成趣。由于玻璃墙面的全透明观感，建筑视野开阔，空间构成与周围风景环境一气呵成。这幢玻璃别墅消除了所有的封闭性，整体的设计中最大程度地减少了空间中的实体，四面透明，只有卫生间是相对私密的。密斯认为这种透明的方式使得住宅的空间得以自由流动，很好地反映了他的“流动空间”理论。,12,13,范斯沃斯住宅没有墙壁，完全是通透的玻璃，室内盥洗室、卧室、厨房均由家具隔出。即便如此，坚持“少就是多”的密斯要求女医生不准使用除原设计以外的家具。,14,3.,别墅设计原则,15,3.1,因地制宜,与自然景色结合,与周围环境协调。,3.2,功能组织合理，布局灵活自由，空间层次丰富。,3.3,形体优美，尺度亲切，具有良好的室内外关系。,3.4,根据建筑类型的特点，创造既满足各项功能及技术要求，又满足心理要求的居住空间。,16,4.,别墅设计步骤,17,4.1,分析设计条件、建筑功能、基地条件（朝向、景观、人流动线等）。,4.2,根据分析结果以及自己对建筑形式的设想确定对别墅形态的意念。,4.3,运用建筑语言和手法，用草图把意念表达为设计的初步结果。,4.4,不断反复推敲空间形态、尺度、比例关系，确定自己满意的设计结果。,基地条件,任务书,分析取舍,了解相关限制条件,设,计,预,想,粗略总平面,平面设计,立面设计,空间形态,剖面设计,18,5.,别墅设计要点,19,5.1,基地选择,应满足下列要求：,1,、,别墅应有独立的建筑基地。,2,、,应远离各种污染源，并满足有关卫生防护标准的要求。,1,）,基地应有良好的采光通风条件。,2),基地应有良好的交通条件及市政设施，风景较好。,20,5.2,总平面设计,5.2.1,根据设计任务书的要求对建筑物、室外活动场地、绿化用地等进行总体布置，做到功能分区合理，朝向适宜，室外活动场地日照充足，创造符合使用者生理、心理特点的环境空间。,5.2.2,应根据使用者的使用要求，合理设置自行车和机动车停放场地。,5.3,建筑设计,各类用房的组成与要求,5.3.1,要用房应布置在当地最好日照方位，并满足冬至日底层满窗日照不少于,3h,（小时）的要求；温暖地区、炎热地区的生活用房应避免朝西，否则应设遮阳设施。,21,22,5.3.2,起居室,1,）,起居室的是家庭团聚、接待近亲、观看电视、休息的空间，是家庭的活动中心，所以和卧室、餐厅、厨房等有直接的联系，与生活阳台也宜有联系。要求能直接采光和自然通风，宜有良好的视野景观。,2,）,起居室内门的数量不宜过多，门的位置应相对集中，宜有适当的直线墙面布置家具，根据低限尺度研究结果，只有保证,3m,以上直线墙面布置一组沙发，起居室（厅）才能形成一相对稳定的角落空间。,3,）,起居室可以与户内的进厅及交通面积相结合，允许穿套布置。,大型起居室,20.10,25.70,平米,起居室典型布置方式：,23,5.3.3,客厅,1,）,主要功能是接待朋友、宴请宾客之用。要求能直接采光和自然通风风，宜有良好的视野景观。,2),除了保证必要的使用面积以外，应尽量减少交通干扰。,5.3.4,卧室,1,）,卧室是供睡眠、休息的空间。应布置在相对安静的位置，保证一定的私密性。,2,）,卧室应组织相对外墙窗间形成对流的穿堂风或相邻外墙窗间形成流通的转角风。,3,）,避免穿越卧室进入另一卧室，而且应保证卧室有直接采光和自然通风的条件。,4,）,卧室的最小面积是根据居住人口、家具尺寸及必要的活动空间确定的。,卧室典型布置方式,标准卧室,15.12,21.42,平米,24,5.3.5,餐厅,餐厅是供就餐的空间。其位置可单独设置，宜与起居室相邻。,各类餐厅尺寸及布置方式,中型餐室,10.4014.90,平米,大型餐室,14.90,16.0,平米,25,5.3.6,厨房,1,）,厨房应设置洗涤池、案台、炉灶及排油烟机等设施，设计时按操作流程合理布置。根据居住实态调查及极限尺寸分析，要求设计时设置或预留位置，并保证操作面连续排列的最小净长。,2),有直接对外的采光通风口，保证基本的操作需要和自然采光、通风换气。根据居住实态调查结果分析，,90%,以上的住户仅在炒菜时启动排油烟机，其它作业如煮饭、烧火等基本靠自然通风，因此厨房应有可通向室外并开启的门或窗，以保证自然通风。,3),厨房布置在套内近入口处，有利于管线布置及厨房垃圾清运，是套型设计时达到洁污分区的重要保证，有条件时应尽量做到。别墅的厨房布置相对自由，但宜有单独出入口，并且不要占据良好朝向,26,4,）,单排布置的厨房，其操作台最小宽度为,0.50m,，考虑操作人下蹲打开柜门、抽屉所需的空间或另一人从操作人身后通过的极限距离，要求最小净宽为,1.50m,。双排布置设备的厨房，两排设备之间的距离按人体的活动尺度要求，不应小于,0.90m,。,厨房工艺流程及平面类型,厨房平面工艺流程示意图,27,厨房类型,一列型,并列型,28,曲尺型,U,型,29,其它类型,岛型,半岛型,30,5),厨房常用尺寸,厨房最小宽度,设备的高度与深度,31,操作台，橱柜,吊柜,32,6),厨房常用设备尺寸,a,陶瓷洗菜盆,b,液化气炉架,c,煤气灶具,d,污水池,e,电烤箱,f,不锈钢洗涤盆,g,不锈钢洗刷台面,h,电冰箱,I,微波炉,j,抽油烟机,33,5.3.7,卫生间,1,）,卫生间不宜布置在厨房及生活用房上方。跃层住宅中允许将卫生间布置在本套内的卧室、起居室（厅）、厨房的上层，但应采取防水和隔声和便于检修的措施,。,2,）,由便器、洗浴器和洗面器组合而成的卫生间，其最小面积的规定依据如下：以洁具低限尺度以及卫生活动空间计算最低面积，淋浴空间与盆浴空间综合考虑，不考虑在淋浴空间设洗面器，不考虑排便活动与淋浴活动的空间借用。,3,）,住宅的卫生间设计必须为护理老人和照顾儿童使用时留有余地。,人体活动与卫生设备组合尺度,1,梳妆,2,整衣,3,淋浴,4,镜箱,34,1,洗脸,2,洗脚及净身,3,蹲式,4,坐式,卫生间浴厕平面示意图,单件布置 单件及淋浴,35,双件布置,两件及淋浴布置,三件分设布置,三件合设布置,多件布置,36,卫生设备尺度,37,卫生设备及管道组合尺度,38,5.3.8,储藏室,1,）,家居生活中贮藏换季物品、日常应用物品、杂物等。经济水平，生活习惯等都会对贮藏的品种、数量产生影响。一般按,1,1.5,平米,/,人贮藏面积计算。,2,）,设计时应注意壁柜的防尘、防潮及通风处理。,3,）,壁柜门开向生活用房时，应注意壁柜的位置及门的开启方式，尽量保证室内使用面积的完整。,39,贮藏柜常用尺寸,40,41,5.3.9,阳台,1,）,阳台是室内与室外之间的过渡空间，在城市居住生活中发挥了越来越重要的作用。要求每套住宅应设阳台。住宅底层和退台式住宅的上人屋面层可设平台。,2,）,阳台是儿童活动较多的地方，栏杆（包括栏板局部栏杆）的垂直杆件间距若设计不当，容易造成事故。根据人体工程学原理，栏杆垂直净距应小于,0.11m,，才能防止儿童钻出。,3,）,参照有关建筑设计规定，阳台栏杆应随建筑高度而增高，要求低层、多层住宅的阳台栏杆扶手高不应低于,1.05m,，这是根据人体重心和心里因素而定的。,4),寒冷、严寒地区的中高层、高层住宅阳台，提倡采用实体栏板，一是防止冷风从阳台门灌入室内，二是防止物品从栏杆缝隙处坠落伤人。,42,2,、,卧室和起居室（厅）是住宅套内活动最频繁的空间，也是大型家具集中的场所，要求其室内净高不低于,2.40m,，以保证基本使用要求。,3,、,卧室、起居室（厅）的室内净高不应低于,2.40m,，局部净高不应低于,2.10m,，才能保证身材较高的居民的基本活动并具有安全感。在一间房间中，低于,2.10m,的梁和吊柜不应太多，不应超过室内空间的,1/3,面积，否则视为净高低于,2.10m,。,5.3.10,层高和室内净高,1,、,普通住宅层高不高于,2.80m,，豪华别墅可略高一些，多采用,2.80m,3.00m,。,43,4,、,用坡屋顶内空间作卧室时，应有一定的要求，净高低于,2.10m,的空间超过一半时，使用困难。,5,、厨房和卫生间人流交通较少，室内净高可比卧室和起居室（厅）低。但考虑煤气设计安装规范要求厨房不低于,2.20m,；卫生间从空气容量、排风排气口的高度要求等考虑也不应低于,2.20m,。另外从厨、卫设备的发展看，室内净高低于,2.20m,不利于设备及管线的布置。,44,5.3.11,交通与疏散,1,、,套内入口的门斗，既是交通要道，又是更衣、换鞋和临时搁置物品的场所，是搬运大型家具的必经之路。在大型家具中沙发、餐桌、钢琴等的尺度较大，因此要求在一般情况下，过道净宽不宜小于,1.20m,。,2,、,通往卧室、起居室（厅）的过道净宽不应小于,1m,，通往厨房、卫生间、贮藏室的过道净宽不应小于,0.90m,，过道拐弯处的尺寸应便于搬运家具。通往卧室、起居室（厅）的过道要考虑搬运写字台、大衣柜等的通过宽度，尤其在入口处有拐弯时，门的两侧应有一定余地，故规定该过道不应小于,1m,。,通往厨房、卫生间、贮藏室的过道净宽可适当减小，但也不应小于,0.90m,。各种过道在拐弯处应考虑搬运家具的路线，方便搬运。,45,3,、套内楼梯在两层住宅和跃层内做垂直交通使用，规定套内楼梯的净宽，当一边临空时，其净宽不应小于,0.75m,；当两边为墙面时，其净宽不应小于,0.90m,，此规定是搬运家具和日常手提东西上下楼梯的最小宽度。豪华别墅的楼梯，净宽宜大于,1.00m,。,4,、,扇形楼梯的踏步宽度自窄边起,0.25m,处的踏步宽度不应小于,0.22m,，是考虑人上下楼梯时，脚踏扇形踏步的部位能保证上下安全。,5,、,外廊、内天井及上人屋面等临空处栏杆净高，低层、多层住宅不应低于,1.05m,，中高层、高层住宅不应低于,1.10m,，栏杆设计应防止儿童攀登，垂直杆件间净空不应大于,0.11m,。,46,6.,参考图录,47,1.,美厨别墅,清华大学二年级学生作品,该设计方案平面布局关系合理，空间层次丰富。,主题突出，餐厅的位置和细部处理强化了,“,美厨,”,的特色。,透视图,48,一层平面,49,方案构思以,“,桃花源记,”,为引子，将别墅设计成中国古典园林风格。在功能上把住宅和画室分为两部分。围绕建筑设计了大、小庭院，水池，苗圃，桃花溪径。,方案平面布局变化丰富，立面外型错落有致。建筑细部处理到位，环境设计细致优雅。,图面表现色彩柔和，与主题相呼应，技法娴熟。,2.,、,园林式别墅,清华大学二年级学生作品,该方案设计之前听取了业主的意见和要求，有很强的针对性。,一层平面,50,南立面图,西立面图,51,3.,海滨别墅,清华大学二年级学生作品,该设计方案主题突出，平面布局变化丰富，立面外型错落有致，空间层次丰富。建筑细部处理到位，环境设计细致优雅。,图面表现色彩淡雅，与主题相呼应，技法娴熟。,52,南立面图,二层平面图,53,
