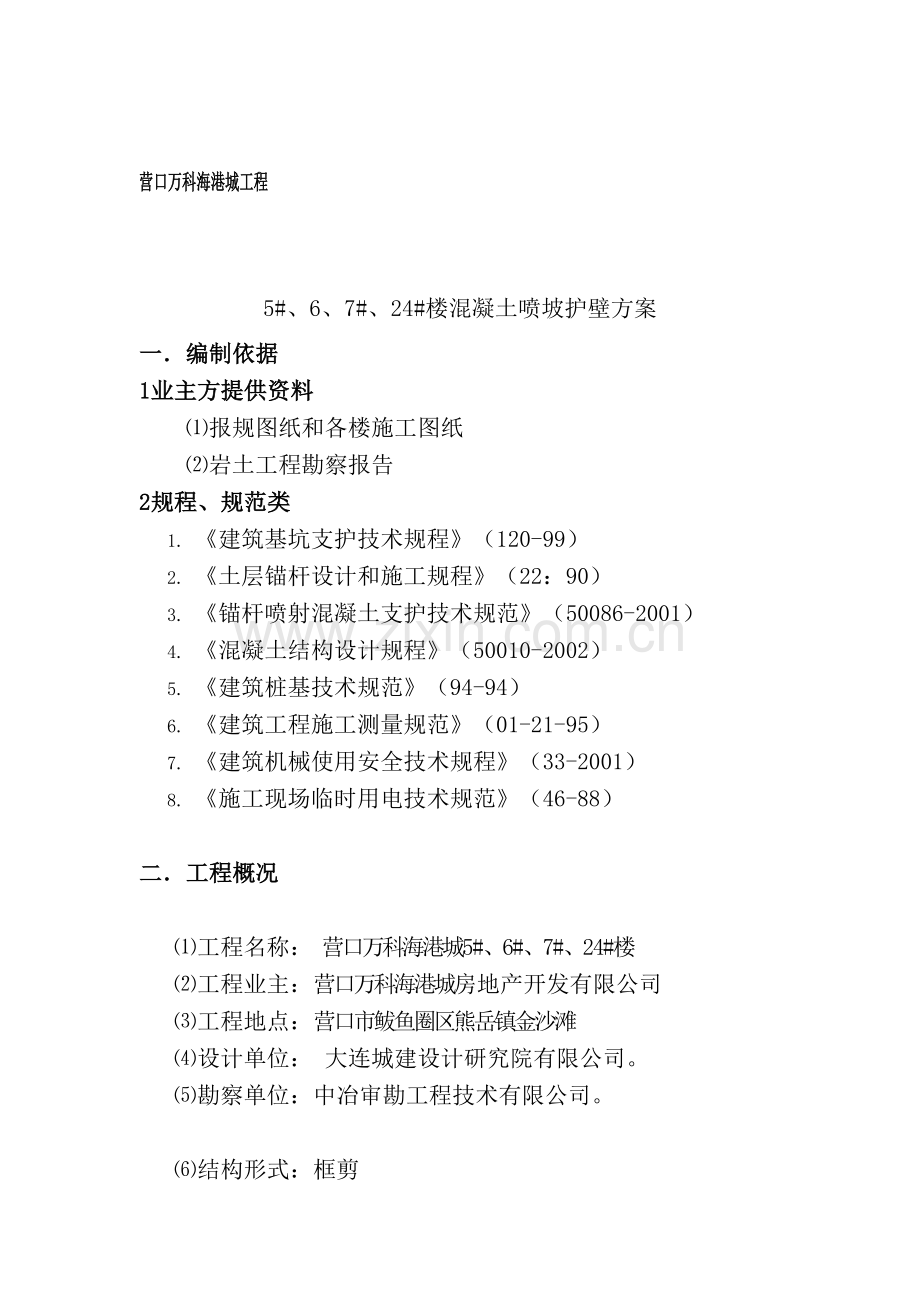

营口万科海港城工程

5#、6、7#、24#楼混凝土喷坡护壁方案
一．编制依据
1业主方提供资料
⑴报规图纸和各楼施工图纸
⑵岩土工程勘察报告
2规程、规范类
1. 《建筑基坑支护技术规程》（120-99）
2. 《土层锚杆设计和施工规程》（22：90）
3. 《锚杆喷射混凝土支护技术规范》（50086-2001）
4. 《混凝土结构设计规程》（50010-2002）
5. 《建筑桩基技术规范》（94-94）
6. 《建筑工程施工测量规范》（01-21-95）
7. 《建筑机械使用安全技术规程》（33-2001）
8. 《施工现场临时用电技术规范》（46-88）

二．工程概况

⑴工程名称： 营口万科海港城5#、6#、7#、24#楼
⑵工程业主：营口万科海港城房地产开发有限公司
⑶工程地点：营口市鲅鱼圈区熊岳镇金沙滩
⑷设计单位： 大连城建设计研究院有限公司。
⑸勘察单位：中冶审勘工程技术有限公司。

⑹结构形式：框剪

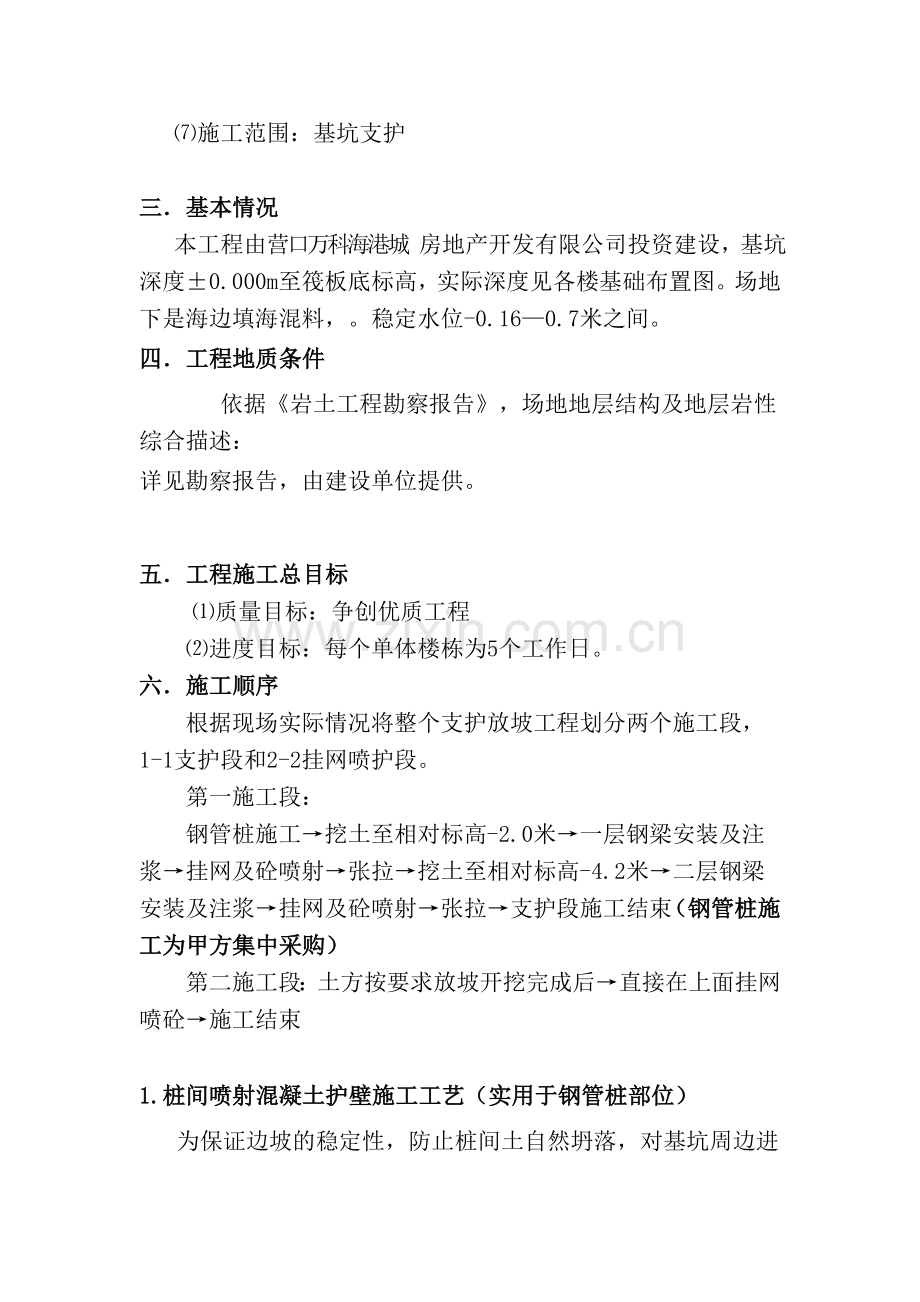

⑺施工范围：基坑支护
三．基本情况
本工程由营口万科海港城 房地产开发有限公司投资建设，基坑深度±0.000m至筏板底标高，实际深度见各楼基础布置图。场地下是海边填海混料，。稳定水位-0.16—0.7米之间。
四．工程地质条件
依据《岩土工程勘察报告》，场地地层结构及地层岩性综合描述：
详见勘察报告，由建设单位提供。

五．工程施工总目标
⑴质量目标：争创优质工程
⑵进度目标：每个单体楼栋为5个工作日。
六．施工顺序
根据现场实际情况将整个支护放坡工程划分两个施工段， 1-1支护段和2-2挂网喷护段。
第一施工段：
钢管桩施工→挖土至相对标高-2.0米→一层钢梁安装及注浆→挂网及砼喷射→张拉→挖土至相对标高-4.2米→二层钢梁安装及注浆→挂网及砼喷射→张拉→支护段施工结束（钢管桩施工为甲方集中采购）
第二施工段：土方按要求放坡开挖完成后→直接在上面挂网喷砼→施工结束

1.桩间喷射混凝土护壁施工工艺（实用于钢管桩部位）
为保证边坡的稳定性，防止桩间土自然坍落，对基坑周边进行边坡喷锚防护。基坑周边满挂网孔为20×20的钢丝网，钢丝直径为1，钢丝网固定采用550长的C20钢筋植入桩间土内500、外露50，双向间距为1米。然后将钢丝网绑扎在外露的C20钢筋锚钉上，钢丝网外侧采用50厚C20细石混凝土满喷。侧壁渗透排水孔采用300长直径100的排水管，排水管自砼表面埋设深度不小于50并向下方倾斜，排水管横竖间距为2×2米设置。见下图：

2.无支护钢管桩部位喷射砼做法（用于1：1自然放坡部位）
为保证基坑边坡的稳定性，防止边坡土方坍落，对基坑周边进行边坡喷锚防护。基坑周边满挂网孔为20×20的钢丝网，钢丝直径为1，钢丝网固定采用550长的C20钢筋植入桩间土内500、外露50，双向间距为1米。然后将钢丝网绑扎在外露的C20钢筋锚钉上，钢丝网外侧采用50厚C20细石混凝土满喷。侧壁渗透排水采用300长直径100的排水管，排水管自砼表面埋设深度不小于50并向下方倾斜，排水管横竖间距为2×2米设置。见下图：

3．基坑外顶部排水沟做法
1. 沿基坑顶部距坑边1米处设置300宽×300深坑上排水沟，排水沟采用人工挖土1米宽×0.4米深沟槽。集水井挖土为1300宽×1300长×1100深。
2. 满槽浇筑100厚C15砼垫层，同时向集水井方向找坡%0.2
3. 排水沟两侧及集水井四周采用M7.5水泥砂浆、240厚10普通烧结砖砌筑。内外测及压顶抹20厚1:3水泥砂浆。延排水沟共设置4个集水井、分别设置在排水沟的四个大转角处，集水井净尺寸为600宽×600长×1000深。

4． 基坑内底部排水沟做法：
1、沿基坑底部距坑底边0.5米处设置300宽×300深坑下排水沟，排水沟采用人工挖土1米宽×0.4米深沟槽。集水井挖土为1300宽×1300长×1100深。
2、满槽浇筑100厚C15砼垫层，同时向集水井方向找坡%0.2
4. 3、排水沟两侧及集水井四周采用M7.5水泥砂浆、240厚10普通烧结砖砌筑。内测及压顶抹20厚1:3水泥砂浆。延排水沟共设置四个集水井、分别设置在排水沟的四个大转角处，集水井净尺寸为600宽×600长×1000深。
排水沟做法（见下图）。

5.基坑周边临边防护做法
1、采用2.5长4厚直径50的钢管人工砸入地面700，间距为1.5米。 上下两道横杆采用扣件锁死，外侧挂成品防护网片，见下图

6、基坑临时通道钢梯做法

工程质量目标及保证措施
质量管理目标
信守合同，优质高效是我单位一贯的经营宗旨，以质量求生存，以质量求效益，以质量求发展是我单位职工必须遵循的工作准则，确保质量创优关系着企业的生存、发展和信誉。对本工程我们的质量目标是：全部工程达到优良。
质量保证体系
建立全面的质量管理系统是保证质量措施的核心所在。本工程建立质量保证体系基坑支护项目经理部，作为本工程管理系统的指挥机构，下设三个施工队，负责各自的具体施工部署，施工队下设若干作业班组，负责具体的各分项、分部工程的施工工作，本工程专门组织一个质量、安全检查部门，负责监督检查各工种的施工检查，做到分工合作，各负其责，使施工全过程始终贯彻“百年大计，质量第一”的方针，提高全体施工人员的质量意识。
8.2.项目经理部的质量职责
⑴基本职责：分解指标，落实定包，强化管理，宏观控制，服务现场，搞好协调。
⑵实施项目法施工管理。对本工程实行动态管理，按项目的实际要求，组织资源，保证项目生产要素的合理投入，以项目为单位对工程成本进行总体控制。
⑶加强对施工队监督检查，保证各单位工程质量达到优良标准。
⑷编制和落实职工教育培训计划，不断提高职工队伍的整体素质，选聘合格的操作人员上岗。
⑸重合同，守信誉，认真履行合同负责对各项目提供物资保障和技术支持。
⑹负责工程结算，搞好资金管理和成本核算。按月考核项目成本，组织经济活动分析，及时掌握经营状况，采取相应措施，保证工程质量。
⑺编制和实施项目的总体管理方案和施工计划，制定和落实技术、质量、工期、降低成本、安全生产、文明施工，组织和调度进入现场的生产要素，保证项目质量、工期、效益、安全等目标的实施。
⑻及时办理、收集变更签证、材料代用等各种工程结算资料和工程各项竣工资料。
⑼认真执行国家及企业的各项规章制度和管理办法，抓好各项基础管理工作。加强对工程质量和管理，对施工进行有效的监督控制和管理。
施工质量管理保证措施
质量是企业的生命，是施工企业的立足之本，更是一个施工企业在市场经济条件下博击市场、公平竞争、以求生存、求发展的信誉之剑。我们经过科学组织、合理安排，用忠实的行动创造一个个优质工程，从而取得了效益，赢得了荣誉，为企业的持续、稳步、健康发展奠定了良好的内部和外部环境条件。
明确质量奋斗目标，提高全员质量意识
⑴保证质量的原则：上道工序不合格决不允许进行下道工序
⑵质量方针：满足业主要求为宗旨，实现质量承诺为准则
⑶质量目标：本工程各类原料符合设计要求，合格率达100%
建立严格的质量保证制度，从管理上确保计划质量目标的落实
本单位将认真进行质量意识教育，做到人人明白质量要求，个个清楚质量标准和目标。实施领导把关，文明施工，建立健全奖惩制度，在人员、机械、技术力量配备和物资保障上满足施工质量标准的要求。
施工过程中的质量管理制度
为了确保工程质量，本单位将在开工之前，根据工程建设的需要，建立起系统完善的质量管理制度，并在施工过程中严格执行。这些制度概括起来可分为两类，一类是根据质量管理需要，针对某些施工环节和问题直接建立管理制度；另一类是由于某些施工和工作程序对保证质量具有重要影响，必须将它们“制度化”。这两类制度的具体内容为：
⑴各分项工程开工前，除了对该分项的工艺流程，质量要求等作详细交底外，还必须强度对重点、难点部位，须按全面质量管理方法，建立质量管理点，定期作施工质量分析，实施工程质量动态管理。
⑵建立“五不施工”、“三不交接”制度。“五不施工”即：未进行技术交底不施工；图纸和技术要求不清楚不施工；测量桩和资料未经复核不施工；材料不合格不施工；工程环境污染未检查签证不施工。“三不交接”即无自检记录不交接；不经专业人员验收合格不交接；施工记录不全不交接。
⑶对工序实行严格的“三检”
“三检”即：自检、互检、交接检。上道工序不合格，不准进入下道工序，确保各道工序的工程质量。
⑷建立严格的隐蔽工程签证制度
凡属隐蔽工程项目，首先由班、组、项目部逐级进行自检，自检合格后，会同业主驻现场代表或监理部门一起复检，检查结果填验收表格，由双方签字并签发隐蔽工程验收证明书。
施工进程的质量控制
⑴按优化的施工组织设计和方案进行施工准备工作。
⑵搞好图纸会审和技术培训工作，对于推广应用的新技术、新工艺要组织有关人员认真学习。
⑶按施工组织设计和工程总平面图布置进行场地布置。项目经理部全部管理人员配齐并履行自己的质量职责。
⑷做好技术交底工作，对于总的施工控制，各分项、分部工程都做好技术交底工作。使各级管理人员和施工人员做到心中有数。

⑻做好各工种、各工序的接口工作，根据施工组织总进度计划，明确控制工程的开工时间和要求完成时间，并明确其质量要求和施工技术要领。
9.3.5 施工期间对隐蔽工程质量保证措施
检查及验收制度
隐蔽工程检查采用班组和专业相结合的方式，及施工班组在每道工序完工之后，首先进行自检，自检不符合质量要求的予以纠正，然后再由专业检查人员进行检查。各工序完成后，有施工管理人员、质量检查工程师会同各工长，按技术规范进行检验，凡不符合质量标准的，坚决于以返工处理，直到再次验收合格。
工序中间交接时，必须有明确的质量合格交接意见，每个工班在进行工序施工时，都严格执行“三工序”制定，即检查上工序，作为本工序，服务下工序。
隐蔽工程在完成上述工作后，有现场监理工程师检查验收，我方作好验收记录，签证及资料整理工作；检查未获监理工程师验收通过的，必须返工重做，否则不得进行下道工序的施工。
隐蔽工程质量检查验收程序
隐蔽工程必须有严格的施工记录，将检查项目、施工技术要求和检查部位等填写清楚，记录上必须有技术负责人、质检检查人签字。
安全生产保证措施
安全生产保证体系
针对该工程的规模和特点，以项目经理为首，由经理、专职安全员、专业责任工程师，各项工程的管理人员组成安全保证体系。认真贯彻执行安全责任制和各项规章制度，坚持经常性的施工安全教育、检查及监督指导。
保证体系框图如下：
保证体系框图
项目经理

安全员郭文

安全生产目标制度
安全目标：施工期内达到无重大伤亡事故、无灾害工地，轻伤频率控制在8‰之内。
消防目标：杜绝火灾发生，预防为主，防消结合。
保卫目标：严防治安灾害事故的发生，确保工程顺利进行。
⑴每周组织一次安全、文明、消防、保卫大检查和隐患整改。
⑵施工队伍进场由经理部组织进行入场教育，签订安全文明施工协议。
⑶专职安全员、消防保卫人员必须坚持每天巡视施工现场情况，发现问题或隐患及时处理，并做好记录。
安全、消防、保卫技术组织措施
安全措施
⑴所有进入施工现场人员必须戴安全帽，；高空作业时必须佩带安全带，保证施工“三宝”措施。
⑵电工等特殊工种的作业人员必须持证上岗，并配带相应的劳动防护用品。
⑶现场所有机电设备设专人操作维修、保管，其他人不得随意操作，经常检查机电设备，严禁设备带病运转。
⑷施工场区及附近道路竖立安全标识，危险区挂设警示标牌，并派专人阻止非施工人员进入施工现场及危险区域。在基坑上边沿设置安全护栏，安全护栏为红白相间的钢管，以保证工作人员安全。
⑸供电系统必须达到三级配电，二级保护。现场所有机械棚要搭设严密，防止漏雨；机电设备要采取防雨、防淹措施；漏电接地保护装置应灵敏有效；定期、定人检查临电设施的绝缘状况，电源线是否有破损现象，发现问题做到及时处理。配电箱内必须安装合格的漏电保护器，随时关好电箱门。施工现场的机电设备做好零线及漏电断电包换装置。施工临电所用电缆和电线要架空敷设，其绝缘保护层经常检查是否破损漏电。
消防措施
⑴治安消防工作必须坚持“预防为主、以消为辅”的指导思想，保证本工程建设过程和安全。
⑵施工现场成立消防委员会、义务消防队，负责日常消防工作。
⑶对进场的操作人员进行安全防火知识教育，并充分利用板报和醒目标语等多种形式宣传防火知识，签订防火协议，从思想上使每个职工重视安全防火工作，增强安全防火意识。
⑷施工现场应配备充足的灭火器，消防物品周围不得堆放其它材料，以保持消防道路畅通。在附近要写上119 火警电话醒目标志。
⑸专职消防员要每天巡视现场情况，做好消防记录，经常检查消防器材，以保证其使用时的灵敏有效。
⑹施工中的电气设施的安装、维修，均由正式电工负责。严禁私自拉照明线、点电炉，避免电气引起火灾事故。
⑺材料库房内易燃、易爆物品和料具不能混放，完善领料手续，经常查看库房。
⑻施工现场严禁私点明火，如确因工程需要，则必须报安全员备案，领取用火证，并经安全系数员检查，确保安全后方可用火。
⑼严格控制施工区及附近生活区的吸烟等易引起火灾的行为，在安全地带设置吸烟专区。
