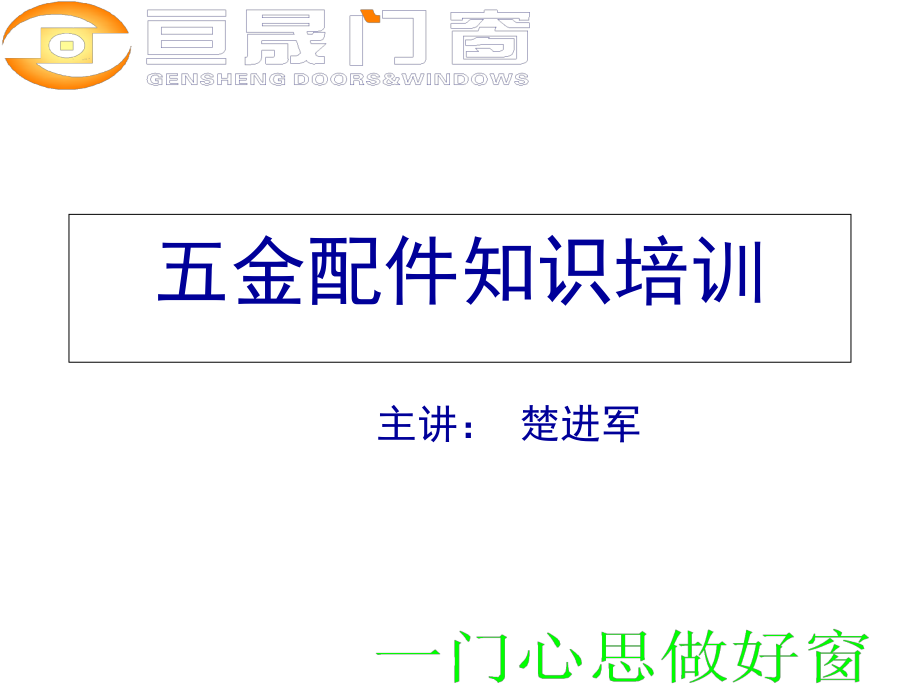

五金配件知识培训,主讲：楚进军,培训内容：,一.坚朗五金配件讲解；,二.诺托五金配件讲解；,三散户测量安装技能讲解。,一、坚朗五金件讲解,一 使用范围、市场定位,二 产品规范,三 产品分类及卖点推介,四 常见问题及解答,一、市场定位、使用范围,使用范围,主要应用于,铝合金型材,制作的门窗。,公,寓,酒,店,商,场,医,院,使用范围,一 产品规范,内平开下悬窗,下悬内平开窗,内平开窗,内平开门,假中挺内平开对开窗,假中挺内平开对开门,内开下悬窗,(,内倒窗,),外平开窗,外平开门,幕墙上悬窗,推拉窗,推拉门,基本窗型,内平开下悬窗,下悬内平开窗,内平开窗,内平开门,假中挺内平开对开窗,假中挺内平开对开门,内开下悬窗,外平开窗,外平开门,幕墙上悬窗,推拉窗,推拉门,基本窗型,标准,C,型槽型材示意图,视图方向,尺寸参见图册第,3,页,Z,扇料,框料,产品命名规则：,产品名称以国家标准规定名称命名,C Z S,18,汉语拼音,+,数字代码,产品分左右：,在原代号后面加,“,-R,”,或,“,右式,”,表示右,在原,代号后面加,“,-L,”,或,“,左式,”,表示左,例：,二 产品分类及特点介绍,门窗配,件组成,控制部分,锁闭部分,承重部分,室内,执手,传动杆,窗合页,锁,块,室内,门锁,门执手,门合页,1.,控制部分,执手系列,传动杆系列,撑挡系列,执手系列,定义：,驱动传动锁闭器，多点锁闭器，实现门窗扇启闭的操纵装置。,功能分类：,窗用,门用,执手系列,内开窗,外开窗,上悬窗,执手系列,室内,室内,室内,执手系列,平开门,执手系列,执手系列,执手系列,室内,室内,室内,执手系列,特点,：,执手系列,功能,1.,舌长可根据窗型进行针对设计,2.,安装定位牢固（内开加装一体式不锈钢垫；外开可做分体式安装，控制意外的发生）,L,外观,1.,丰富的颜色选配方案,2.,内装系列化设计理念,执手系列,传动杆系列,定义：,用于传递执手操作力的杆件,功能分类：,欧标,C,槽口,无槽口,传动杆系列,传动杆系列,欧标,C,槽,传动杆系列,无槽口,传动杆系列,特点,：,功能,1.,长度方向（可根据窗型规格设计制造）,2.,锁点偏心调节（,a.,调节锁块安装后的配合误差,b.,改善门窗长期使用后密封）,材质,锁点采用,304,不锈钢,铝杆采用高强度挤压铝合金,6063,（兴发铝材）,撑挡系列,定义：,锁定式撑挡,窗扇受到一定外力作用时，使窗扇在启、闭方,向不会发生变化的撑挡,摩擦式撑挡,窗扇固定在一个预设位置，在受到一定外力作,用时，使窗扇在启、闭方向上缓慢发生变化的撑挡,撑挡系列,功能分类：,内开窗,上悬窗,撑挡系列,内开窗用撑挡,摩擦型,(PX10),锁紧型,(FC310),撑挡系列,内开窗,上悬窗用撑挡,撑挡系列,摩擦式,(FC200),锁定式,(SC310,）,撑挡系列,上悬窗,撑挡系列,特点,：,1.304,材质,2.,提高整窗安全性,3.,根据客户需求选择,2.,锁闭部分,门锁系列,推拉锁系列,门锁系列,定义：,用于平开门上，当门扇受外力扇关闭时，使之固定在某一指定位置的装置。,门锁系列,功能分类：,单点锁闭,多点锁闭,门锁系列,单点锁闭,多点锁闭,扇固定面板,壳体,外挂装置,1.,扇固定面板采用,304,不锈钢，防腐，耐磨。,2.,主体壳体采用优质碳素钢制造，内部结构为,模块式,组合，让产品更加坚固耐用。,3.,多点锁闭门锁采用,外挂锁闭装置,的方式，可以根据需要增加多点锁闭，以满足客户的防盗要求。（产品可与多款门执手配套使用）,门锁系列,特点,：,推拉锁系列,定义：,用于推拉门窗上，锁闭门窗扇的装置。,推拉锁系列,功能分类：,手动,自动,推拉锁系列,推拉窗,推拉门,推拉锁系列,特点,：,1.,外观造型多样性,TLS12,TLS20L,SDS10,TLDS,锁钩,锁钩,1）、安装方式有,夹持,固定,和,卡位,固定,能,适应多种壁厚的型材。,2）.有多种不同长度的,304不锈钢锁钩,选配，且每款锁勾的伸出长度可进行调节，满足多款型材的搭接要求。,3）.手动锁具有,防,盗,装置，,能有效保证推拉门在锁闭情况下的安全性。,夹持式,(,螺钉连接,),卡位式,(,弹簧卡紧,),4,）,.,根据客户要求，组合搭配使用,2.,功能,推拉锁系列,3.,承重部分,合页系列,滑轮系列,滑撑系列,合页系列,定义：,用于连接平开门窗的框和扇，承受门窗扇重量的装置。,功能分类：,内开窗,平开门（内平开、外平开）,合页系列,合页系列,内平开窗,平开门,合页系列,特点,：,1.,外观,可根据用户窗型选择多款造型,N2B,J3,YHEA10 YHEB10,J5A,WK-D,LHD,合页系列,特点,：,2.,材质,（,1,）采用高强度挤压铝合金（兴发）,（,2,）,304,不锈钢转轴,合页系列,3.,功能,特点,：,J5A,LHD/LHE,滑撑系列,定义：,用于连接外平开窗的窗框和窗扇，承受窗扇重量的装置。,滑撑系列,功能分类：,外平开窗,上悬窗,平推窗,滑撑系列,平开窗,室内,滑撑系列,上悬窗,室内,滑撑系列,平推窗,滑撑系列,特点,：,2、,高强度尼龙加不锈钢嵌件,滑块不仅强度高，而且滑动顺畅、耐磨。,3、,承重杆,曲面设计,。,1.,采用优质,304,不锈钢,材料制造。,4、,30000次,反复启闭后仍能正常使用,。,平开窗用滑撑,上悬窗用滑撑,滑撑系列,问题：,为什么,外开窗,不推荐用合页？,滑撑系列,1,、安全性,滑撑系列,滑撑系列,滑撑系列,滑撑系列,2,、清洁，维护,滑轮系列,定义：,安装于推拉门窗内，承受门窗扇重量并使之在指定轨道上滑动的装置。,滑轮系列,功能分类：,推拉窗,推拉门,滑轮系列,铝合金 类,(LDL),聚甲醛类,(CLG70),钢铁类,(DR1),推拉窗,滑轮轨道,滑轮系列,滑轮系列,铝合金 类,(LSL),聚甲醛类,(MLG83),钢铁类,(SR1),锌合金类,(SHL95),推,拉,门,滑轮轨道,滑轮系列,1.,承重性能优良。窗滑轮最大能承受,55kg,，门滑轮最大能 承受,110kg,。,2.,运转平稳。,门用滑轮达到,100000,次后，窗用滑轮达到,25000,次后，轮体能正常滚动。,3.,适应型强。能满足市场绝大部分推拉门窗的使用且能根据型材做,特殊加工,以满足客户使用要求。,特点,：,滑轮系列,可选择轮体外形,新工艺,滑轮系列,四 常见工程问题与解答,A.,人站在,室内,面对窗,(,门,),，,执手,安装在窗,(,门,),的,左边,，,合页,安装在窗,(,门,),的,右边,，,窗,(,门,),型为内开,时，窗,(,门,),为,内右式窗,(,门,),。所应用的配件也为,右式配件,。（见图,A,）,内右式窗,A,室内,B.,人站在,室内,面对窗,(,门,),，,执手,安装在窗,(,门,),的,右边,，,合页,安装在窗的,左边,，,窗,(,门,),型为内开,时，窗,(,门,),为,内左式窗,(,门,),。所应用的配件也为,左式配件,。（见图,B,）,内左式窗,B,室内,内开窗户左右示意图,内右式窗,内左式窗,A,B,C.,人站在,室内,面对窗（门），,执手,安装在窗（门）的,左边,，,合页（滑撑）,安装在窗的,右边,，,窗（门）型为外开,时，窗（门）为,外右式窗（门）,。,所应用的,执手为右执手,、,合页为左合页,。（见图,C,）,外右式窗,C,室内,D.,人站在,室内,面对窗（门），,执手,安装在窗（门）的,右边,，,合页（滑撑）,安装在窗的,左边,，,窗（门）型为外开,时，窗（门）为,外左式窗（门）,。,所应用的,执手为左执手,、,合页为右合页,。（见图,D,）,外左式窗,D,室内,外开窗户左右示意图,外右式窗,外左式窗,C,D,E.,人站在,室内,面对推拉窗，,月牙锁,安装在窗的,左边,。所应用的月牙锁为,左式月牙锁,。（见图,E,）,F.,人站在,室内,面对推拉窗,月牙锁,安装在窗的右边。所应用的月牙锁为,右式月牙锁,。（见图,F,）,外平开窗滑撑的选用,外平开窗在选用滑撑时，一般情况下选用的滑撑至少是窗宽的,2/3,，如果窗户较轻时，可为,1/2,。,外平开窗,分左右的滑撑应成对使用,（每扇窗户上使用一左一右）,上悬窗滑撑的选用,上悬窗在选用滑撑时，一般情况下滑撑等于窗高的,1/2,上悬窗,分左右的滑撑应成对使用,（每扇窗户上使用一左一右）,窗户重量,=,玻璃比重,X,窗高,X,窗宽,X,玻厚,X,铝型材百分比,KG,=2.56g/cm,3,X,m,X,m,X,mm,X,1.2,常用小公式：,二、诺托五金件讲解,1、Roto AluVision T300内开内倒,1、,ROTO,平开门,1、,ROTO,推拉门,1、,ROTO,提升推拉门,1、,ROTO,提升推折叠门,一、散户测量安装技能讲解,1,.异形阳台门窗尺寸测量；,2,.安装方案确定，主要有：塞缝是否为发泡剂、固定方式选择弹性连接还是膨胀套；,3.,对人货电梯的测量，确定是整体发货还是散装；,4.地弹门内扇高度定尺。,谢谢大家！,
