某住宅小区智能化弱电系统设计方案.ppt

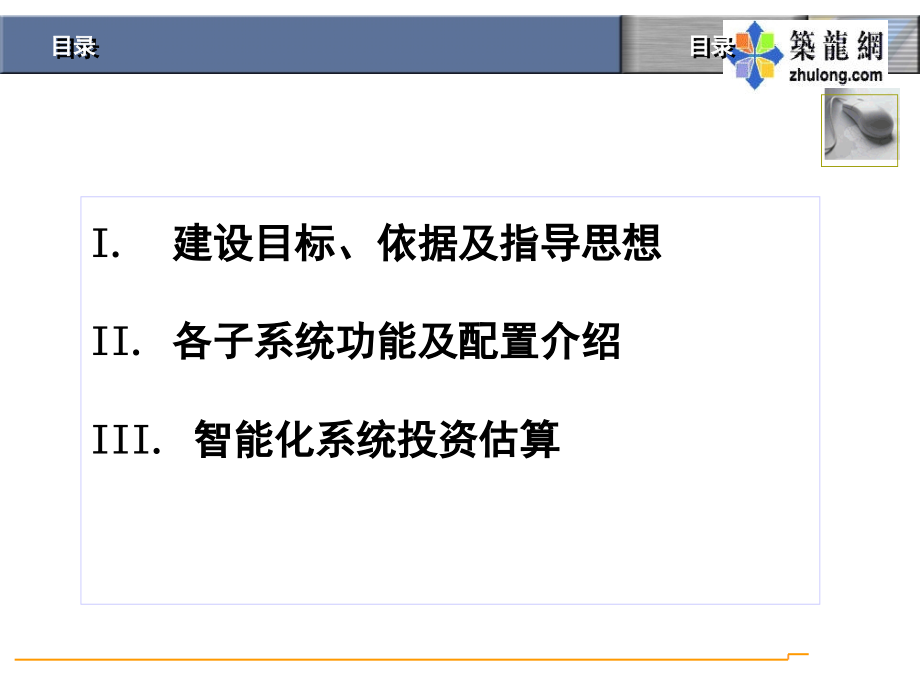

,*小区,智能化弱电系统设计,目录,目录,I.,建设目标、依据及指导思想,II.,各子系统功能及配置介绍,III.,智能化系统投资估算,第一部分、建设目标、依据及指导思想,I.,智能化技术建设目标、依据及指导思想,I.,智能化技术建设目标、依据及指导思想,1,、建设目标,一、楼宇设备自动化系统（,BA,）。楼宇设备自动化系统，可对全楼的供排水设备、制冷设备、供电系统和电梯、自动扶 梯进行监视及控制。以状态监视为主，控制启停为辅。,1,、空调自控系统,2,、供排水自控系统,3,、变配电监视系统,4,、电梯监视系统,什么是智能化小区？,二、安全防范系统（,SA,）。,1,、闭路监视系统：地下车库出入口、首层大厅设彩色变焦带云台摄像机。楼内各层 出入口、电梯轿箱等处设置固定定焦摄像机。写字楼内走廊设置固定定焦摄像机；地下停车库内设云台变焦摄像机。,2,、防盗报警系统：小区主要出入口设门磁开关、电子门锁、读卡器。,3,、停车场管理系统：内部车辆采用专用停车卡，外部车辆采用临时出票机方式。,三、通信自动化系统（,CA,）。,1,、综合布线系统：综合布线支持电话系统和计算机网络系统，是一个开放性网络平台。室内铺设架空地板、地面线槽、网络地板。设计院完成干路敷设。提供以,5,类线为基础的综合布线信息通道。,2,、无线通信转发系统：移动信号增强系统，办公楼各层设有移动信号增强系统,四、办公自动化系统（,OA,）。以物业管理、公用信息服务、智能卡管理、商场管理为主的应用软件系统。,1,、,LED,大屏幕显示系统；,2,、多媒体信息查询系统；,3,、一卡通管理系统。,五、火灾自动报警和消防联动控制系统（,FA,）。,1,、设有智能类比功能的火灾自动报警及自动灭火和消防联动控制。,2,、广播音响系统：火灾紧急广播系统与公共广播合用一套广播系统。,I.,智能化技术建设目标,智能小区,健康,安全,节能,舒适,舒适，智能，节能，健康,自动化,远程控制,环境监测,安全保障生活,综合保安系统,可与,110,连网,数字化生活，随时随地掌握信息,集成化网络,数字化建设,远程监视,手机终端,智能小区：一种全新的生活方式,智能物业：一种全新的工作方式,1,、建设目标,建设目标：,（,1,）、充分应用电子信息技术（自动控制、计算机、网络及通讯），设计建设一个“安全、健康、舒适、快速、便捷、节能、高效、以人为本”的和谐居住空间。,（,2,）、智能化是一种生活方式（住宅）和工作方式（物业管理），不能是摆设和累赘；,I.,智能化技术建设目标,1,、建设目标,以数字化办公,为中心形成,数码商务区,。,数字化商务区,WAN,&LAN,Internet,SMS,CTI,地区广告,在线教育,综合收费管理,预定,/,消费,电子商务,VOD,AOD,APT A/S,E-mail,商场,住宅楼群,I.,智能化技术建设目标、依据及指导思想,1,、建设目标,会所,第二部分、各子系统功能介绍,II.,各,子系统功能介绍,系统介绍,智能小区,II.,各子系统功能介绍,电视监控系统,防盗报警系统,电子巡更系统,车辆出入管理系统,安,全,防,范,系,统,通,讯,网,络,系,统,消防自动化系统（,FA,）是一个相对独立的系统，由专业的消防公司进行建设，在本方案中不在介绍。,综合布线系统,计算机网络系统,卫星及有线电视系统,手机信号增强系统,办,公,自,动,化,系,统,物业综合管理系统,LED,大屏幕显示系统,多媒体信息查询系统,楼,宇,设,备,自,控,系,统,空调控制系统,给排水控制系统,变配电控制系统,电梯监控系统,SA,CA,BA,OA,一卡通,POS,消费系统,大楼宽带网络,显示非法闯入,监视大楼主要出入口及重要场所,图像监控与周界报警联动,记录报警事件,计算机实时显示报警部位,数码硬盘录像系统,II.,各子系统功能介绍,电视监控,电视监控及周界报警系统,设置巡逻路线,设置巡逻保安姓名及密码,保安手持巡更卡（或钥匙）触碰巡更点,电脑储存巡更地点、时间及缺巡资料,巡更点,通讯器,巡更棒,II.,各子系统功能介绍,电子巡更,电子巡更系统,播放音乐、新闻、通知、广告,及文娱节目,可分区分时进行广播，广播内,容可预定、点播,播放紧急通知，实现人员疏 导（如：火灾）,背景音乐及紧急广播系统,II.,各子系统功能介绍,背景音乐,门禁系统,:,网络扩展器,门禁控制器,1,门禁控制器,N,读卡器,感应卡,控制门,微处理器,接收器,感应式门禁工作原理,II.,各子系统功能介绍,一卡通,与电梯系统组成联动,各个单元入口及地下车库进入楼内入口,闸门机,读卡器,AMS,控制器,闸门机,读卡器,管理中心,RVSP2*1,信号线,BVV2*1.5,RVV4*0.5,控制线,RVV4*0.5,BVV2*1.5,电源线,RVSP2*1,地感线圈,地感线圈,RVSP2*1,TCP/IP,协议,停车场管理系统,远程,ID,卡识别，无需停车，,减速进入，方便快捷,进场示意图,II.,各子系统功能介绍,一卡通,图像对比,COMPUTER,POS,收银机,现场管理电脑,CAN,总线,BHC-ParkingSYS,入口控制机,入口道闸,控制机车检,道闸车检,出口控制机,出口道闸,控制机车检,道闸车检,入口,出口,入口对比摄像机,出口对比摄像机,图像对比,软硬件,车牌识别,软硬件,可选：,车牌识别,空位,058,可选：车位显示屏,LED,车位显示屏,可选：中远距离读卡,COMPUTER,可选：远端分控,图,1,：,810C,双车道配置原理图,可选：红绿避让,可选：人脸抓拍,入口人脸摄像机,出口人脸摄像机,可选：,ID/IC,卡发行器,金额,058,可选：金额显示屏,BHC-ParkingSYS,可选：控制机显示屏,LCD,显示屏,LED,显示屏,停车系统配置原理图,II.,各子系统功能介绍,发卡机,柜员机,网络支付,存款机,查询终端,备份服务器,IC,卡,IC,卡,会所收费,POS,机,游泳,保龄,卡片管理服务器,II.,各子系统功能介绍,一卡通,停车场管理,IC,卡,IC,卡,IC,卡,IC,卡楼门,完成身份验证,IC,卡楼门,门禁控制器,一卡通系统,智能布线系统拓扑图,有线电视、电话及,Internet,接入,综合智能控制箱,智能园区,管理中心,住宅楼,配线间,楼层配线间,楼宇间主干布线,垂直主干布线,室内布线,有线光缆、,电话模块局,光缆、大对数电缆,数据五类线、大对数电缆、视频电缆,六类线、视频电缆,II.,各子系统功能介绍,通讯、网络,室外连结铜缆或光缆子系统,垂直干线,子系统,水平干线,子系统,工作站区,子系统,设备室,子系统,管理区,子系统,数据配线架,语音配线架,楼内配线机房,楼内垂直布线系统,II.,各子系统功能介绍,通讯、网络,网络控制中心,及数据节点机,L10,L11,L13,数据局,主干光缆,光纤主干,光纤主干,光纤主干,MDF-F,Internet,计算机网络系统拓扑图,II.,各子系统功能介绍,通讯、网络,L12,光纤主干,大楼设备管理网,L10,NETB,IQ241,IQ229,电梯,L11,NETB,IQ251,IQ229,电梯,L12,NETB,IQ241,IQ229,电梯,NETB,L13,管理中心,IQ229,NETB,NETB,写字楼,IQ251,公共照明,楼宇自动化控制系统,II.,各子系统功能介绍,设备监控,NETB,NETB,配电室,水泵房,II.,各子系统功能介绍,智能控制系统,大型公共照明智能控制系统,II.,各子系统功能介绍,系统可对公共照明进行智能化集中控制的同时，还可准确有效的对各个区域（如各个办公室、会议室等）进行智能化分区控制。,进行分区控制时，既可通过中控平台，又可通过区域内遥控器、弱电开关、办公电脑、亮度传感器、人体红外感应进行快捷控制。,区域内用电设备可进行,“,一键式,”,场景设置。,办公室大门指纹识别，且能实现遥控、电话远程开门，更显快捷、人性化。,对公共区域的风机盘管进行智能化合理控制，节约能源。,大型公共照明智能控制系统,住宅多种控制功能,智能照明控制,灯光开关,灯光场景,调光控制,人体感应灯光控制,亮度感应控制,遥控、,PDA,、定时,窗帘控制,升降/开拉,翻转/角度调节,遥控、,PDA,、定时,采暖和通风控制,风机盘管,分体式空调,地加热,家电的控制,电视,、,DVD,等,安全防范控制,远程控制,Internet,网关,电话控制,触摸屏控制,中央电脑控制,II.,各子系统功能介绍,室内光线的,10,级亮度等级调节，节约能源的同时保护眼睛健康。,家人求助、窃贼入室、家中着火、煤气泄漏等警况自动拨打电话、手机报警。,电话、手机能轻松远程控制全宅灯光和家电。,全宅灯光、风扇、电视、影碟机、音响、空调、电动窗帘以及背景音乐等等，只需一个遥控器就可完全,“,掌控,”,。,II.,各子系统功能介绍,以一套三房两厅的房子为例,一套三室两厅的房子大概有灯光、插座,16,个回路，电动窗帘,3,个回路，其它包括电视机、,DVD,、空调、饮水机、排风扇等用电设备。,II.,各子系统功能介绍,II.,各子系统功能介绍,部分场景控制介绍,8,路,5A,双值输出控制模块,1,个（,8,路输入接口，可对照明、电子门锁、咖啡机等家电实现多种控制，如弱电手动开关、电话远程控制、电脑、,2.4G,无线遥控器等，还可进行定时控制。）,主机控制模块,1,个（电话和定时功能的模块，可通过电话进行远程控制，可通过多种控制方式进行定时控制。）,4,路,3A,调光双值输出控制模块,1,个（,4,路输入接口，除了具有照明及家电控制外，还可对照明实现可调光设置。）,经设计，大概需要以下产品清单，可以根据具体功能需求进行增减：,4,路,3A,三值输出控制模块,1,个（,4,路输入接口，可对窗帘、电机等家电实现多种控制，如弱电手动开关、电话远程控制、电脑、,2.4G,无线遥控器等，还可进行定时控制。）,II.,各子系统功能介绍,无线收发器,1,套,（实现无线遥控的收发器，将,2.4GHz,无线网络与,RS485,有线网络进行随意转化。可根据遥控范围进行扩展，再大的房子也没有问题。）,液晶遥控器,1,个,（实现无线遥控，采用,2.4GH,无线网络，具有,100,多个通信信道，不会相互干扰，不受传输方位影响。）,触摸屏智能开关,2,个,（通过不同的按键设定可以控制不同的用电设备，或不同的照明区域。）,电脑控制器,1,套 （通过电脑控制家里的照明、窗帘、电视等用电设备。）,智能配电箱,1,个 （各模块的装配箱，布线由此进出。）,8,路光电隔离输入控制模块,1,个（可接普通复位式强面开关，可通过学习实现墙面开关对场景、空调、灯光、灯光等的控制。）,II.,各子系统功能介绍,私家影院,客厅,II.,各子系统功能介绍,1,、红外微波双鉴探测器,2,、紧急按钮,3,、烟雾感应器,4,、火警报警器,5,、车库门磁,6,、贵重物品感应器,7,双网报警主机,全宅智能防盗,II.,各子系统功能介绍,使用网络摄像机实现主人身在外地，通过笔记本电脑上网，手机上网查看家中监控录像,针孔摄像机 网络摄像机,全宅远程监控系统,II.,各子系统功能介绍,分体式功放背景音乐,TV-OUT,输出格式：色差分量高清输,出，支持,720P/768,输出；当选择,TV-OUT,功,能时，主机显示屏将关闭，把主机功能,全部输出至电视操作；,6,路音源选择：,4,路本地音源,(,内置,FM+,内置,USB+,内置,SD,卡,+,蓝牙音乐盒,),及,2,路公共音源（布线输入）；,收音机功能：内置全数字自动调频收,音机，拉杆天线并可存储,30,个电台；,定时开机功能：,3,档定时开机，可预,先设置任意时间播放（定时开机播放曲,目从设定的曲目开始播放），音源可选,FM,播放、,USB,播放、,SD,卡播放、两路,公共音源播放；,定时关机功能：,3,档定时关机，可预,先设置好任意时间关机；,家庭背景音乐,II.,各子系统功能介绍,谈到室内洁净，很多人关注的只是生活环境的干净整洁，往往忽视呼吸环境，而伴随着空调系统的广泛应用，现代住宅建筑大多采用封闭性设计：在提高能量利用效率的同时把居住者 封闭在了室内空气污染环境中。由于空气置换不良，不能把足够的室外空气引入室内来稀释 室内空气污染物，导致室内空气通常比室外空气脏,25,倍，而调查研究表明，人的一生中 大约有,90%,的时间是在室内度过的，室内空气质量的好坏将直接影响居住者的健康状况。室内环境受到污染，对人体呼吸道、心血管等疾病的发病率都产生一定的负面影响。长期 生活在受污染的室内空气环境中，居住者易出现眼干、鼻塞、头痛、胸闷、嗜睡等症状。,现代家居呼吸洁净问题,中央新风,II.,各子系统功能介绍,特点：,全铝合金外壳，磨砂亚光，永不生锈,大功率,AMETEK,高性能进口电机,专利密封设计，吸力比普通设计增强,20%,以上,智能控制 故障自诊断 过载保护 电磁干扰屏蔽通过智能接口远程传送主机运行状态,纳米自清洁过滤袋,TiO2,冷触酶纳米技术自动分解有机物，杀菌消毒 自清洁结构设计 滤袋可反复清洗，使用成本低，环保,独特的集尘袋脱卸设计，方便无二次污染,主机进气口采用柔性管连接，安装维护方便,多层消音技术，确保静音运转,通风窗及散热风扇设计改善电机散热，延长使用寿命,中央吸尘,II.,各子系统功能介绍,安装方便,无论是在建的或是在装修的房子，都 易于安装，通过各种不同长度的弹性 软管，满足房屋不同布局的需求。,操作简便,Honeywell,中央吸尘系统的吸尘口方 便地分布各处，您只需插上软管，就 能 用 各 种 多 功 能 吸 尘 配 件 来 清 洁 地 板、楼梯、抽屉、天花板等，甚至汽 车和电脑键盘，方便高效！,安装方便无论是在建的或是在装修的房子，都 易于安装，通过各种不同长度的弹性 软管，满足房屋不同布局的需求。,安静独到系统的主机单元置于起居空间外，吸尘 时比普通吸尘器安静得多，不至于影响 欣赏音乐，也不用担心会打断孩子的美 梦。主机单元采用,Honeywell,航空静音,技术，进一步降低噪音。,清新空气,HONEYWELL,中央吸尘系统直接将尾气排放到室外,帮助提高室内的空气品质,也能让您的家更洁净,更健康,中央吸尘的优势,II.,各子系统功能介绍,中央水处理的独特概念,以可靠的离子交换工序为基础,无软化，用镁替换钙,有效地防止结垢,针对水垢和腐蚀的综合方案,未增加不受欢迎的钠或钾,需要去除磷酸盐配料,很少的盐的消耗（氯化镁,）,含盐量少，因此有利于环境保护,有利于健康和保持良好状态,全自动由计算机控制的操作,最容易的安装、设置和操作,充分灵活的操作模式,可以包括或不包括附加消毒,中央水处理系统,II.,各子系统功能介绍,II.,各子系统功能介绍,LED,大屏幕系统,建议在小区主要入口处配置,1,台,LED,大屏幕；,屏幕尺寸：,3X4,平方米,用于显示公共信息或相关公众信息。,II.,各子系统功能介绍,系统集成,智能化系统集成结构图,第三部分、智能化系统投资估算,III,.,智能化系统投资估算,III,.,*小区,智能化系统投资预算,*小区国际智能化系统工程预算,汇总,工程名称：智能化系统工程,序 号,子系统名称,单位,数量,各子系统设备造价（元）,备注,1,闭路电视监控系统,项,1,379143,2,周界防盗报警系统,项,1,55666,3,保安离线式巡更系统,项,1,81552,4,背景音乐系统,项,1,138384,5,楼宇彩色可视对讲系统,项,1,318152,数字网络型,6,停车场收费管理系统,项,1,117783,7,智能化控制中心机房,项,1,287953,一,工程总造价,￥：,1378633.00,二,网络监控报价（选项）,296725,网络摄像机,三,小区的智能灯光控制（选项）,276800.00,建议增加,四,单户智能家居报价（选项）,35636,全宅智能控制,谢谢,
