拱桥斜拉桥悬索桥复习试题及答案资料整理版.doc

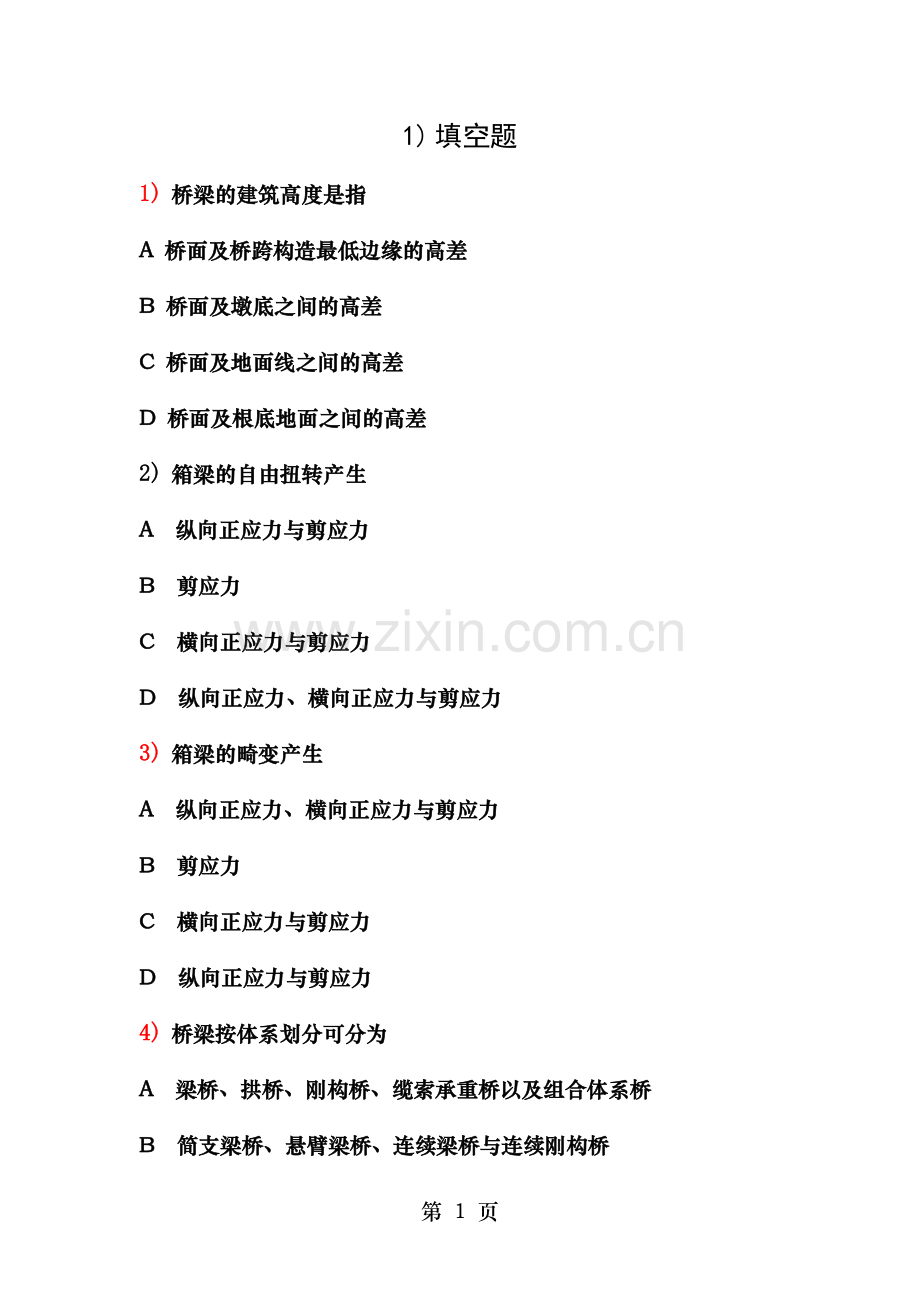

1) 填空题
1) 桥梁的建筑高度是指
A 桥面及桥跨构造最低边缘的高差
B 桥面及墩底之间的高差
C 桥面及地面线之间的高差
D 桥面及根底地面之间的高差
2) 箱梁的自由扭转产生
A 纵向正应力与剪应力　　
B　剪应力
C 横向正应力与剪应力　　
D　纵向正应力、横向正应力与剪应力　　　　
3) 箱梁的畸变产生
A 纵向正应力、横向正应力与剪应力　　
B 剪应力
C 横向正应力与剪应力
D 纵向正应力与剪应力
4) 桥梁按体系划分可分为
A 梁桥、拱桥、刚构桥、缆索承重桥以及组合体系桥
B 简支梁桥、悬臂梁桥、连续梁桥与连续刚构桥
C 木桥、钢桥、圬工桥、钢筋混凝土桥与预应力混凝土桥
D 公路桥、铁路桥、人行桥与农用桥

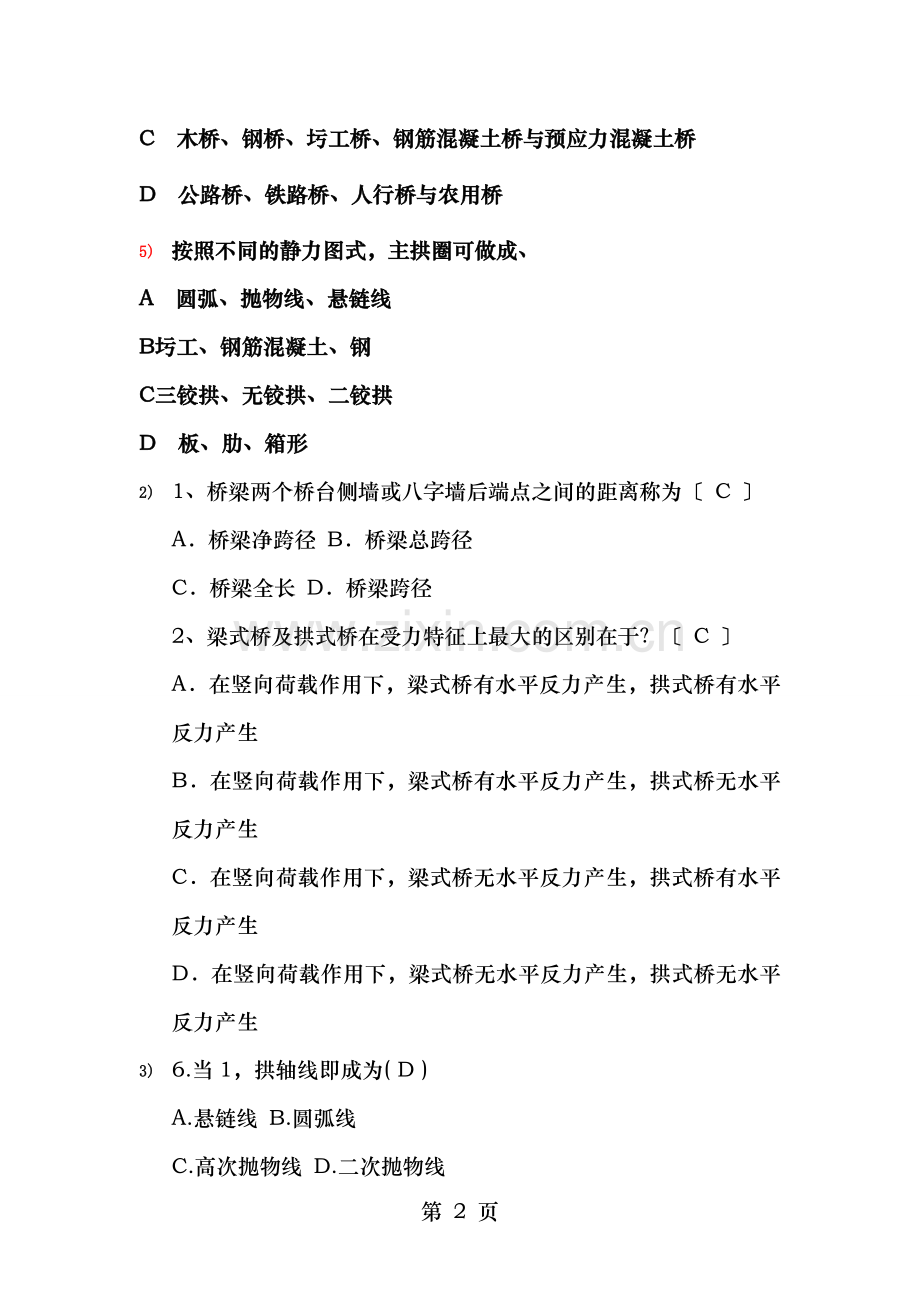

5) 按照不同的静力图式，主拱圈可做成、
A 圆弧、抛物线、悬链线
B圬工、钢筋混凝土、钢
C三铰拱、无铰拱、二铰拱
D 板、肋、箱形
2) 1、桥梁两个桥台侧墙或八字墙后端点之间的距离称为〔 C 〕
A．桥梁净跨径 B．桥梁总跨径
C．桥梁全长 D．桥梁跨径
2、梁式桥及拱式桥在受力特征上最大的区别在于？〔 C 〕
A．在竖向荷载作用下，梁式桥有水平反力产生，拱式桥有水平反力产生
B．在竖向荷载作用下，梁式桥有水平反力产生，拱式桥无水平反力产生
C．在竖向荷载作用下，梁式桥无水平反力产生，拱式桥有水平反力产生
D．在竖向荷载作用下，梁式桥无水平反力产生，拱式桥无水平反力产生
3) 6.当1，拱轴线即成为( D )
A.悬链线 B.圆弧线
C.高次抛物线 D.二次抛物线
7.梁式桥的标准跨径是指〔 C 〕
A.相邻两个桥墩(台)之间的净距
B.相邻两个支座中心之间的距离
C.相邻两个桥墩9．根据以下各承重构造截面型式的特点，你认为最适于连续梁桥的截面型式是〔 C 〕
A.板式截面 B.肋板式截面
C.箱形截面 型截面中线之间的距离
4) 1、混凝土的收缩与徐变属于〔 A 〕。
A．永久作用 B．可变作用 C．偶然作用 D．上述三个答案都不对
2、自锚式悬索桥，塔根处的主梁截面受力特点？〔 D 〕
A．主梁受较大的弯矩，但不受轴力作用
B．主梁受较大的弯矩与较小的轴力作用
C．主梁受较大的轴力，但不受弯矩作用
D．主梁受较大的轴力与较小的弯矩作用
3、下面哪项不是由荷载产生的？〔 A 〕
A．收缩 B．徐变 C．轴力 D．弯矩
4、箱梁施加竖向预应力钢筋作用？〔 A 〕
A．提高箱梁抗弯能力
B．提高箱梁抗剪能力
C．减少全桥预应力钢筋数量
D．提高混凝土强度
5、根据连续梁受力特点，一般采用变截面梁设计，哪种变截面线形及连续梁弯矩变化规律相近？〔 C 〕
A．斜直线 B．悬链线 C．二次抛物线 D．圆弧线
5) 桥梁设计一般遵循的原那么包括 平安性 、 适用性 、 经济性 、先进性与美观等。
6) 悬索桥主要由 桥塔 、 锚碇 、 主缆 与 吊索 等组成。
7) 按桥面所在的位置可把拱桥分为 上承式拱桥 、 中承式拱桥 与 下承式拱桥 。
8) 拱桥常用的拱轴线形有圆弧线拱桥 、抛物线拱桥 、_悬链线拱桥 。
9) 拱桥分类方法很多，按其构造受力图示可分为 简单体系拱桥、组合体系拱桥 拱片拱桥。
10) 拱桥的矢跨比是指计算矢高 及计算跨径 之比。
11) 拱桥的柱式腹孔墩由底梁、墩身、墩帽几局部组成。
12) 梁桥以受_ 竖向荷载 ，拱桥以受 水平推力 为主。
13) 空腹式拱桥采用拱式腹孔时一般在紧靠桥墩〔台〕的第一个腹拱圈与靠墩台的拱铰上方的侧墙设伸缩缝，在台身及翼墙之间设变形缝。
14) 斜拉桥由斜索、_ 塔柱、_ 主梁 _几局部组成。
15) 拱桥的施工可分为两大类：_有支架施工 与无支架缆索吊装 。
16) 双曲拱桥的主拱圈由拱肋_、拱波_、拱板_、_横向联系_等几局部组成。
17) 斜拉桥按主梁、索塔、斜索的相互结合方式可组成悬浮体系斜拉桥、_支承体系斜拉桥_、_塔梁固结体系斜拉桥_、钢构体系斜拉桥_四种构造体系。
18) 漂浮体系斜拉桥是将主梁除两端外全部用缆索吊起 的斜拉桥。
19) 半漂浮体系斜拉桥是_主梁在塔墩上设有支点，接近于具有弹性支承德连续梁 的斜拉桥。
16)拱上填料的作用是以使车辆能够在行车道上平顺行驶
17)?公路通规?通常将桥梁作用分为三大类，即 永久作用、可变作用 、偶然作用。
18)桥梁的根本组成包括上部构造、下部构造以及根底。
19)桥梁按承重构造体系可分为 梁桥、 拱桥、 刚构桥、 斜拉桥、 悬索桥 。
20) 当跨径、荷载与拱上建筑等情况一样时1/4 的拱桥与1/5 的拱桥比,前者的水平推力比后者 小 。
21) 拱桥按主拱圈的横截面形式可分为 肋拱、 板拱 、双曲拱与 箱形拱 。
22) 拱轴系数m 是指拱脚恒载集度及 拱顶恒载集度 的比值 愈大, 拱轴线在拱脚处愈 陡 。
23)上承式拱桥及梁桥相比受力特点的最大区别是前者具有 水平推力 。24) 拱桥预拱度的设置应考虑 自重 、 温变 、 材料 、 拱顶等非弹性下沉 等因素。
25)桥梁按构造受力体系分为：梁式桥、拱式桥、钢架桥、吊桥〔悬索桥〕 、组合体系桥梁。
26)桥跨构造在哪些因素下发生伸缩变形：温度、可变荷载、混凝土收缩与徐变。
1) 桥台是由 台帽及背墙 、 台身 、 翼墙及耳墙 与 锥形护坡及台后排水 等几局部组成。
2) 桥梁墩台常用的根底类型有 刚性扩大根底、 桩根底 、 沉井根底 ，其中 刚性扩大根底 为浅根底， 桩根底 与 沉井根底 为深根底。
27) 矢跨比：拱桥中拱圈〔或拱肋〕的计算矢高及计算跨径之比〔),也称拱矢。
28)五点重与法：使拱轴线与压力线在拱顶、两拱脚与两 4 点重合来选择悬链线与拱轴线的方法。
1) 缆索吊装施工的适用条件是哪些？
答：①大跨径或多跨拱桥
     ②不便搭设支架
     ③搭设支架不经济
1) 桥梁规划设计的根本原那么是什么？
答：桥梁工程建立必须遵照“平安、经济、适用、美观〞的根本原那么，设计时要充分考虑建造技术的先进性以及环境保护与可持续开展的要求。
2) 箱形截面在连续梁、连续刚构中广泛应用的原因？
答：箱形截面的整体性强，它不但能提供足够的混凝土受压面积，而且由于截面的闭合特性，抗扭刚度很大，因而是大跨径悬臂梁桥常用的截面形式。
3) 按照拉索平面数量与布置形式，斜拉索可以分为哪几种？
答：(1) 双垂直平面拉索；(2) 双斜面拉索；(3) 单平面拉索
4) 从立面上看，索塔有哪些形式？
答：从桥梁立面看，索塔有独柱式、A型与倒Y型等
5) 从横桥向看，索塔有哪些形式？
答：从桥梁横向看，塔柱有独柱式、双柱式、门式、斜腿门式、倒V式、宝石式与倒Y式等
6) 悬索桥的根本组成、构造类型、构造体系与受力特点？
答：其主要构造由主缆、桥塔、锚碇、吊索、加劲梁等组成，构造类型组合体系桥型，构造体系为利用主缆与吊索作为加劲梁的悬挂体系，受力特点是在吊索的悬吊下，加劲梁相当于多个弹性支承连续梁，弯矩显著减小；悬索桥的活载与恒载通过吊索与索夹传递至主缆，再通过鞍座传至桥塔顶，经桥塔传递到下部的桥墩与根底；主缆除承受活载与加劲梁的恒载外，还分担一局部横向风荷载并将它直接传到塔顶。
7) 悬索桥的锚碇有哪几种形式？各有哪几局部组成？
答：有自锚式与地锚式两种形式；锚锭一般由锚锭根底、锚块、锚锭架及固定装置等局部构成。
8) 拱桥按构造体系可分为哪两类？各自受力特点是什么 ？
答：如下表
分 类
受  力  特  点
简单体系拱桥
由主拱圈单独承受桥跨上的全部荷载作用
② 水平推力由桥墩直接承受
组合体系拱桥
由车行道梁与主拱圈共同承受桥跨上的全部荷载作用
② 水平推力的传递受组合方式的制约
9) 箱形拱的主要特点有哪五点？
答：箱形拱的主要特点重量轻、刚度大、应力均匀、整体性好、稳定性好、方便吊装。
10) 箱形截面常用的组成方式有哪四种？各种的优缺点是什么？
答：：① U型肋组成的多室箱形截面
         优点：预制不需要顶模，吊装稳定性好
         缺点：浇筑顶层砼时需要侧模，安装不方便
       ② I型肋组成的多室箱形截面
         优点：无需浇筑顶层砼〔不需要侧模〕，施工工序少
         缺点：吊装稳定性差
       ③ 箱形肋组成的多室箱形截面
         优点：吊装稳定性好，抗弯、抗扭刚度大
         缺点：吊装自重大
11) 拱桥的主要设计标高有哪四个？
答：拱桥的设计标高主要有四个：桥面标高、拱顶底面标高、起拱线标高与根底底面标高
12) 什么是拱轴线？什么是合理拱轴线？
答: 拱圈各横向截面〔或换算截面〕的形心连线为拱轴线；合理拱轴线是拱桥上拱圈截面只受轴向压力而无弯矩作用的拱轴线。
13) 拱轴线的种类有哪些？各对应哪种荷载模式？
答:拱轴线分为圆弧线、悬链线与抛物线。
圆弧拱轴线：等静水压力；抛物线拱轴线：均布荷载；悬链线：及竖坐标成比例的荷载。
14) 选择拱轴线的原那么？常用的拱轴线型有哪些？什么是合理拱轴线？
答：选择拱轴线的原那么是尽可能降低由于荷载产生的弯矩值。常用的拱轴线型有圆弧线、抛物线与悬链线。合理拱轴线是拱桥上拱圈截面只受轴向压力而无弯矩作用的拱轴线
15) 拱桥的伸缩缝与变形缝如何设置？
答：实腹式拱桥的伸缩缝通常设在两拱脚上方，并需在横桥方向贯穿全宽与侧墙的全高以及人行道；空腹式拱桥一般在紧靠桥墩〔台〕的第一个腹拱圈做成三铰拱，并在靠墩台的拱铰上方的侧墙上也设置伸缩缝，其余两铰上方的侧墙上可设变形缝。
16) 拱桥有支架施工与无支架施工的方法主要有哪些？
答：拱桥有支架施工：满布式拱架法，拱式拱架法，混合式拱架法，支架横移法刚性骨架法。支架施工的方法：缆索吊装法、斜吊式悬臂法，转体施工法。
17) 梁桥施工有那两大类？各自的特点是什么？
答：梁桥的施工方法有就地浇筑法与预制安装法两大类
就地浇筑法的优缺点：
优点：它不需要大型的吊装设备与开辟专门的预制场地，梁体构造中横桥向的主筋不用中断，故其构造的整体性能好。
缺点：支架需要屡次转移，使工期加长，全桥多跨一次性立架，那么投入的支架费用又将大大增高。
预制安装法的优缺点：
优点：桥梁的上、下部构造可以平行施工，使工期大大缩短；无需在高空进展构件制作，质量容易控制，可以集中在一处成批生产，从而降低工程本钱。
缺点：需要大型的起吊运输设备，此项费用较高。由于在构件及构件之间存在拼接纵缝；显然，拼接构件的整体工作性能就不如就地浇筑法
1. 拱桥中哪些情况需要设铰？
答：永久性铰用于三铰拱或两铰拱的体系中，除满足设计计算的要求外，并能保证长期正常使 用。在施工过程中为消除或减小主拱局部附加内力，以及对主拱内力做适当调整时，在拱脚或拱 顶设置的临时性铰。
2. 拱桥不等跨的处理方法？
答： 〔1〕采用不同的矢跨比 2〕采用不同的拱脚高程。 〔3〕调整拱上建筑的永久荷载重量。 〔4〕 采用不同类型的拱跨构造。
3. 什么是理想的拱轴线？为什么公路拱桥一般以恒载压力线作为拱轴线？ 拱圈截面只受轴向压力而无弯矩作用的拱轴线。P158
4、斜拉桥的受力体系由哪几局部组成？各组成局部的受力特点及常采用的材料？〔6分〕
答：构成斜拉桥受力体系的三个主要局部是斜拉索、索塔与主梁。
斜拉索是受拉构件，一般由高强钢材制成；
索塔为压弯构件；塔柱由混凝土、钢材或组合构造建造，
主梁为压弯构件，较小跨度的斜拉桥多采用混凝土，特大跨度斜拉桥一般采用钢主梁或钢混组合构造的主梁，有时为了增大边跨的刚度，采用中跨为钢梁、边跨为混凝土梁的混合主梁。
5、拱桥稳定常验算的部位？有哪几种失稳形式？〔6分〕
拱桥的稳定性验算，主要是针对以受压为主的承重构件拱圈与拱肋进展的。当拱的长细比比拟大，那么当其承受的荷载到达某一临界值时，拱的稳定平衡将不能保持：在竖向平面内轴线可能离开原来的称定位置为纵向失稳；或者轴线可能侧倾离开原竖平面为横向失稳。
6、拱桥总体布置的主要内容有哪些?拱桥的主要标高有哪些?拱桥矢跨比大小对构造受力有何影响？
拱桥总体布置的主要内容：桥址方案比拟，确定桥位，根据水文、地质情况，合理拟定桥梁的长度、跨径、孔数、桥面标高、主拱圈的矢跨比等。
拱桥的主要标高：桥面标高、拱顶底面标高、起拱线标高、根底底面标高。
矢跨比是设计拱桥的主要参数之一。恒载的水平推力 及垂直反力 之比值:随矢跨比的减小而增大.当矢跨比减小时，拱的推力增大，反之那么推力减小。推力大，相应的在拱圈内产生的轴向力也大，对拱圈自身的受力状况是有利的，但对墩台根底不利。
7,拱桥有哪些主要施工方法？简述各种施工方法的特点？

拱桥的施工方法主要有：
有支架施工：拱架施工，在拱架上砌筑主拱圈，落架。
缆索吊装施工：是无支架施工的最主要的方法。预制拱肋、吊装主拱圈、砌筑拱上建筑、施工桥面构造。
劲性骨架施工：在事先形成的桁架拱骨架上分环分段浇筑混凝土。
转体施工法：将拱圈分为两个半跨，在河岸现浇或预制，利用转动装置将其转动到桥轴线位置合拢成拱。

8、为什么说空腹式无铰拱的拱轴线用悬链线比用恒载压力线更合理？

空腹式无铰拱桥，采用“五点重合法〞确定的悬链线拱轴线及相应的三铰拱的恒载压力线五点重合，而及无铰拱的恒载压力线实际上并不存在五点重合关系。由于拱轴线及恒载压力线有偏离，在拱顶、拱脚都产生了偏离弯矩。研究证明，拱顶的偏离弯矩为负，而拱脚的偏离弯矩为正，恰好及这两截面控制弯矩的符号相反。说明，在空腹式拱桥中，用“五点重合法〞确定的悬链线拱轴线，偏离弯矩对拱顶、拱脚都是有利的，因而空腹式无铰拱的拱轴线用悬链线比用恒载压力线更合理。
9.当设计多孔连续拱桥必须采用不等跨径时，可以采用哪些措施来平衡推力？

〔1〕采用不同矢跨比，大跨径设计成矢跨比大的陡拱，小跨径设计成矢跨比小的坦拱，使相邻两孔在恒载作用下的不平衡推力尽量减小；
〔2〕采用不同的拱脚标高，将大跨径的拱脚标高降低，小跨径的拱脚升高，可到达对基底弯矩接近平衡；
〔3〕平衡拱上建筑的恒载重量，大跨径采用轻质填料，小跨径采用重质填料；
〔4〕采用不同类型的拱跨构造，大跨径采用别离式肋拱构造，小跨径采用板拱构造。
