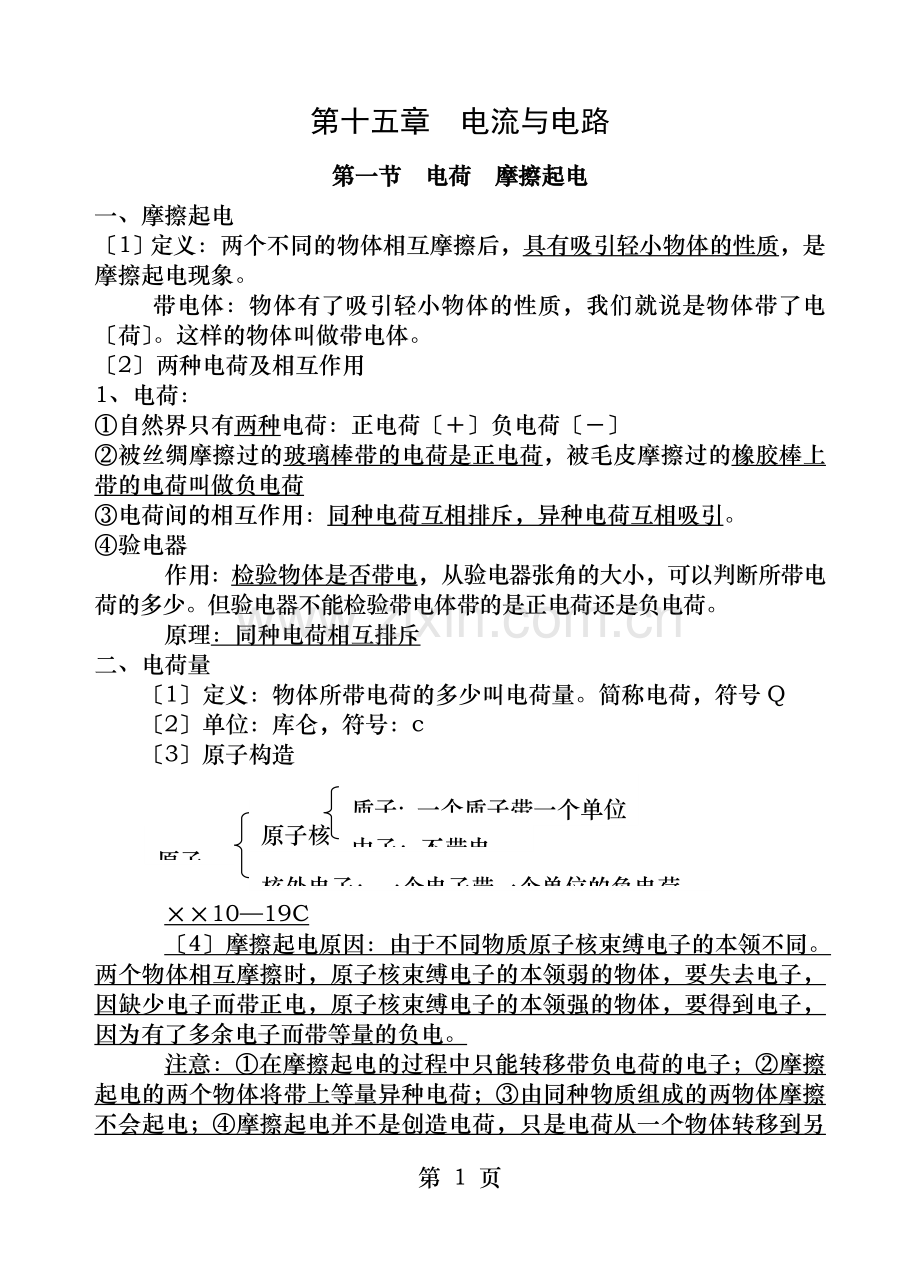

第十五章 电流与电路
第一节 电荷 摩擦起电
一、摩擦起电
〔1〕定义：两个不同的物体相互摩擦后，具有吸引轻小物体的性质，是摩擦起电现象。
带电体：物体有了吸引轻小物体的性质，我们就说是物体带了电〔荷〕。这样的物体叫做带电体。
〔2〕两种电荷及相互作用
1、电荷：
①自然界只有两种电荷：正电荷〔＋〕负电荷〔－〕
②被丝绸摩擦过的玻璃棒带的电荷是正电荷，被毛皮摩擦过的橡胶棒上带的电荷叫做负电荷
③电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。
④验电器
作用：检验物体是否带电，从验电器张角的大小，可以判断所带电荷的多少。但验电器不能检验带电体带的是正电荷还是负电荷。
原理：同种电荷相互排斥
二、电荷量
〔1〕定义：物体所带电荷的多少叫电荷量。简称电荷，符号Q
〔2〕单位：库仑，符号：c
〔3〕原子构造
原子核
核外电子：一个电子带一个单位的负电荷
质子：一个质子带一个单位的正电荷
中子：不带电
原子

××10—19C

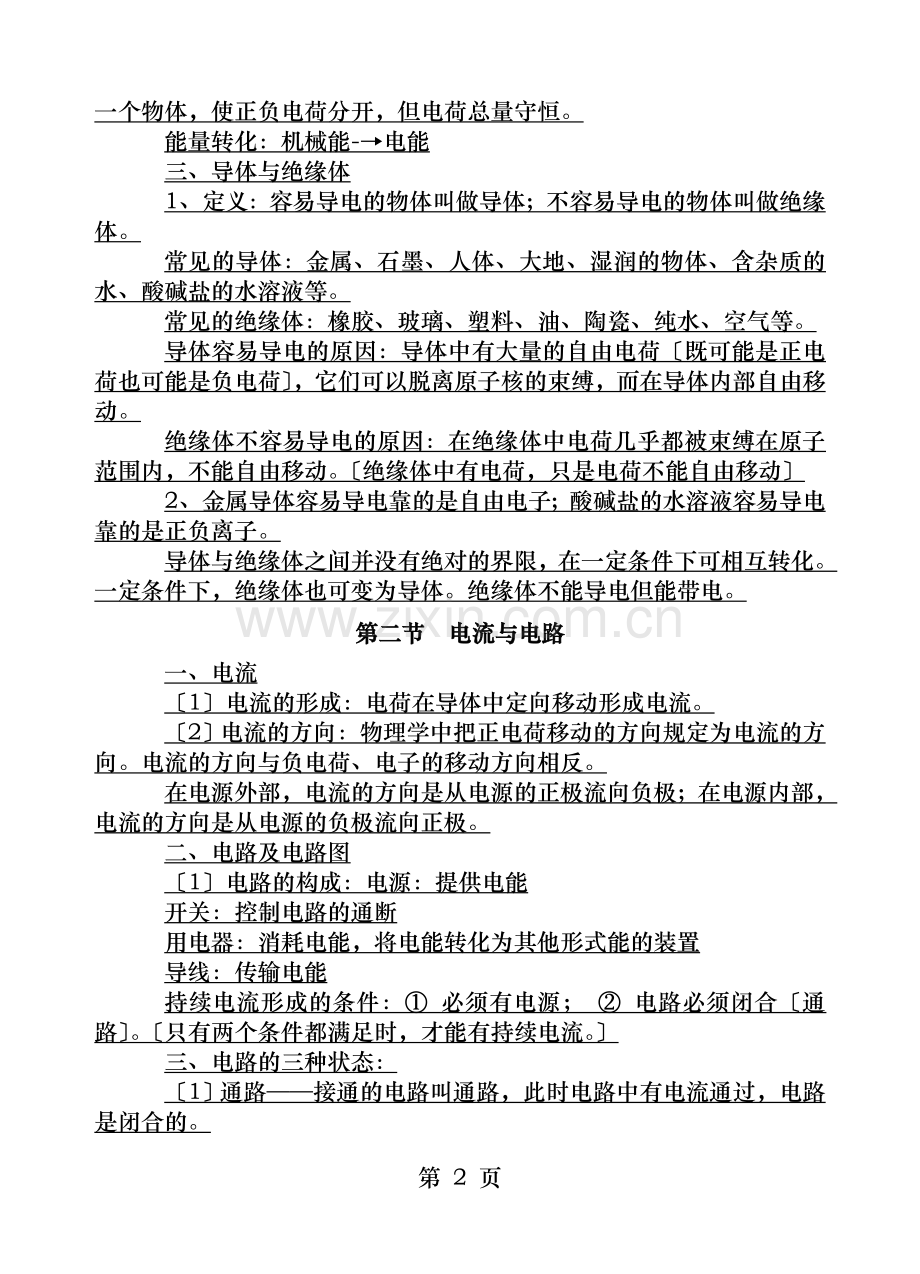

〔4〕摩擦起电原因：由于不同物质原子核束缚电子的本领不同。两个物体相互摩擦时，原子核束缚电子的本领弱的物体，要失去电子，因缺少电子而带正电，原子核束缚电子的本领强的物体，要得到电子，因为有了多余电子而带等量的负电。
注意：①在摩擦起电的过程中只能转移带负电荷的电子；②摩擦起电的两个物体将带上等量异种电荷；③由同种物质组成的两物体摩擦不会起电；④摩擦起电并不是创造电荷，只是电荷从一个物体转移到另一个物体，使正负电荷分开，但电荷总量守恒。
能量转化：机械能-→电能
三、导体与绝缘体
1、定义：容易导电的物体叫做导体；不容易导电的物体叫做绝缘体。
常见的导体：金属、石墨、人体、大地、湿润的物体、含杂质的水、酸碱盐的水溶液等。
常见的绝缘体：橡胶、玻璃、塑料、油、陶瓷、纯水、空气等。
导体容易导电的原因：导体中有大量的自由电荷〔既可能是正电荷也可能是负电荷〕，它们可以脱离原子核的束缚，而在导体内部自由移动。
绝缘体不容易导电的原因：在绝缘体中电荷几乎都被束缚在原子范围内，不能自由移动。〔绝缘体中有电荷，只是电荷不能自由移动〕
2、金属导体容易导电靠的是自由电子；酸碱盐的水溶液容易导电靠的是正负离子。
导体与绝缘体之间并没有绝对的界限，在一定条件下可相互转化。一定条件下，绝缘体也可变为导体。绝缘体不能导电但能带电。
第二节 电流与电路
一、电流
〔1〕电流的形成：电荷在导体中定向移动形成电流。
〔2〕电流的方向：物理学中把正电荷移动的方向规定为电流的方向。电流的方向与负电荷、电子的移动方向相反。
在电源外部，电流的方向是从电源的正极流向负极；在电源内部，电流的方向是从电源的负极流向正极。
二、电路及电路图
〔1〕电路的构成：电源：提供电能
开关：控制电路的通断
用电器：消耗电能，将电能转化为其他形式能的装置
导线：传输电能
持续电流形成的条件：① 必须有电源； ② 电路必须闭合〔通路〕。〔只有两个条件都满足时，才能有持续电流。〕
三、电路的三种状态：
〔1〕通路——接通的电路叫通路，此时电路中有电流通过，电路是闭合的。
〔2〕开路〔断路〕——断开的电路叫断路，此时电路不闭合，电路中无电流。
〔3〕短路——
a：电源短路：不经过用电器而直接用导线把电源正、负极连在一起。电路中会有很大的电流，可能把电源烧坏，或使导线的绝缘皮燃烧引起火灾，这是绝对不允许的。
b：用电器短路：用电器两端直接用导线连接起来的情况也属于短路〔此时电流将直接通过导线而不会通过用电器，用电器不会工作〕。
四、电路图：
1、常用电路元件的符号：
符号
意义
符号
意义
＋
穿插不相连的导线

电铃

穿插相连接的导线

电动机
(负极)(正极)
电池

电流表

电池组

电压表

开关

电阻

小灯泡

滑动变阻器
2、注意：①电路中元件必须用规定符号②电路拐弯必须为直角③元器件不能放在直角处。
第三节 串联与并联
串联电路：
定义：把电路元件逐个顺次连接起了就组成了串联电路。
特点：①电流只有一条路径；
②各用电器之间互相影响，一个用电器因开路停顿工作，其它用电器也不能工作；
③只需一个开关就能控制整个电路，其控制作用与它所处位置无关。
并联电路：
定义：把电路元件并列地连接起来就组成了并联电路。
电流在分支前与合并后所经过的路径叫做干路；分流后到合并前所经过的路径叫做支路。
特点：①电流两条或两条以上的路径，有干路、支路之分；
②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路；
③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。
第四节 电流的强弱
一、电流：
1、定义：电流是表示电流强弱的物理量，用符号I表示。电流的单位为安培，简称安，符号A。比安培小的单位还有毫安〔mA〕与微安〔μA〕,1A=103 mA 1mA=103μA 1A=106μA
电流等于1s内通过导体横截面的电荷量。
公式： t = Q = I t
其中I表示电流，单位为安培〔A〕；Q表示电荷，单位为库伦〔C〕；t表示通电的时间，单位为秒〔s〕。
二、电流表：
1、作用：测量电流的仪表叫电流表。符号为，其内阻很小，可看做零，电流表相当于导线。
2、正确使用电流表的规那么：
①电流表必须与被测的用电器串联。如果电流表与用电器并联，不但测不出流经此用电器的电流，如果电路中没有别的用电器还会因为电流表直接连到电源的两极上使电流过大而烧坏电流表。
②必须使电流从“＋〞接线柱流进电流表，从“－〞接线柱流出来。否那么电流表指针会反向偏转。
③被测电流不能超过电流表量程。假设不能预先估计待测电流的大小时，应选用最大量程进展试触。
假设被测电流超过电流表的量程将使指针转出刻度范围把指针打弯或把电流表烧坏。在试触过程中假设指针偏转超过最大值那么应断开开关检查；如果指针偏转幅度太小〔小于0.6A〕，会影响读数的准确性，应选用小量程档。
④绝对不允许不经过用电器而把电流表直接连到电源的两极上。否那么将烧坏电流表。
使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。
第五节 串、并联电路的电流规律
探究“串、并联电路的电流规律〞
器材：电源、导线、灯泡、电流表、开关
连接电路时，开关应处于断开状态，连线时一般是从电源的正极出发，沿电流流向依次接入
二、电流规律
1、串联电路中各处的电流相等。I1=I2
2、并联电路的干路总电流等于各支路电流之与。I= I1+I2
