 甘肃省甘南供电公司送变电工区生产运行楼工程
施工现场临时用电施工组织设计
一、工程概况：
本工程为甘南州合作市电力公司送变电工区生产运行楼，甘南州合作市电力公司院内。工程质量标准达到“合格”。总工期为342日历天。该项目建设单位为甘南供电公司 ，由甘肃轻纺工业设计院承担设计任务，甘肃光明电力工程咨询监理有限责任公司监理，八冶建设集团有限公司第八建设公司施工。
该工程临时用电设备主要有塔吊、搅拌机、电焊机、钢筋加工机械、木工机械、水电机械、小型电动工具、照明用电等。
二、供配电方式：
由甲方现场提供变压器处配电室引一路电源至施工现场总配电柜。再由总配电柜分配给各分配电箱，总配电柜处设电度表，以计量施工总电量。供电方式采用三相五线制TN-S系统。在总配电箱及末端箱做重复接地，并和保护零线可靠联接。工作零线和保护零线要严格区分，不得混用。所有机电设备的金属外壳必须和保护零线做可靠联接。根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式。对负荷比较大的用电器采用单独回路配电，对负荷较远或较小的木工机械、钢筋机械及楼内装修电源可采用树干式配电方式，同时每台用电设备配备符合要求的开关箱。

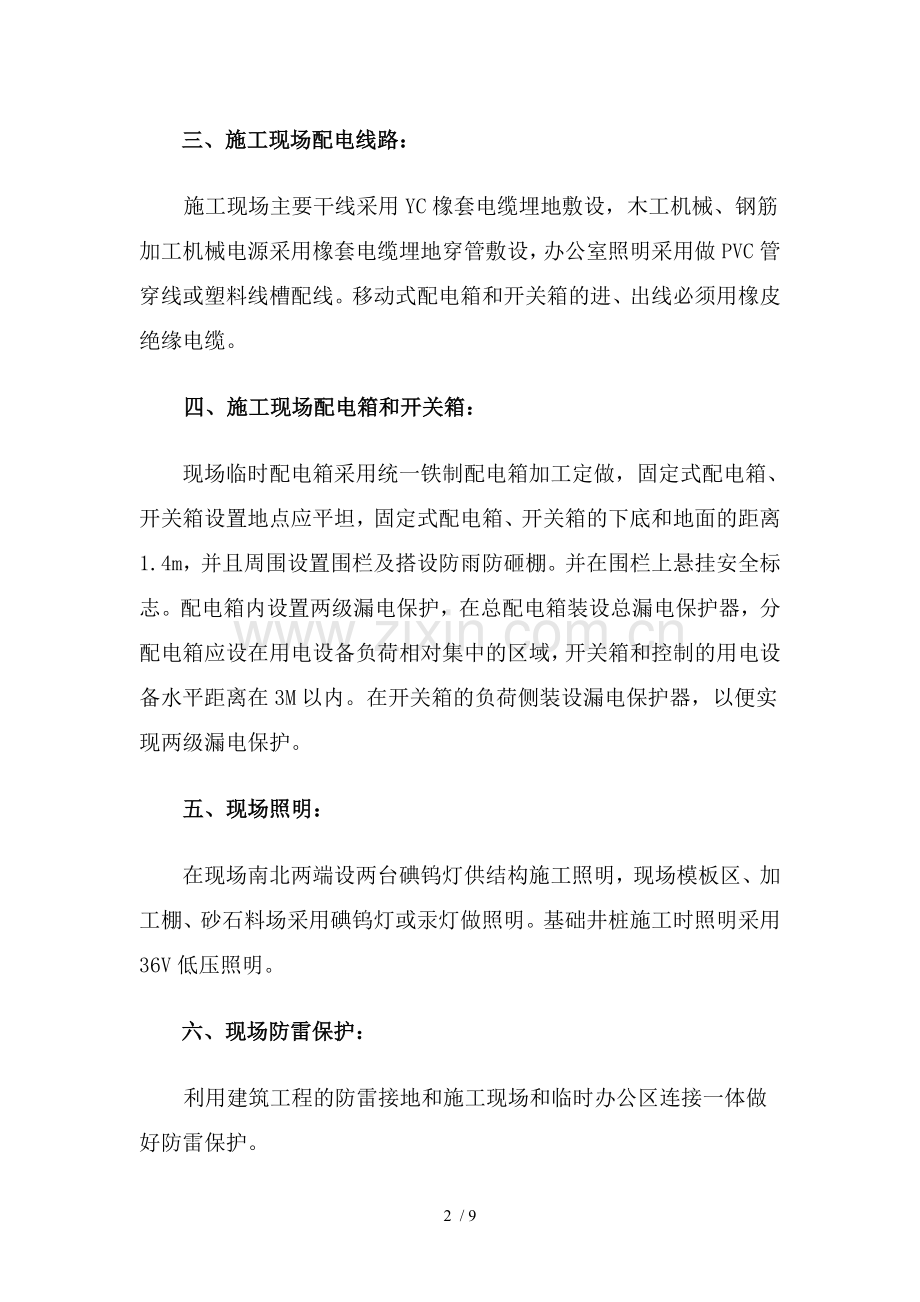

三、施工现场配电线路：
施工现场主要干线采用YC橡套电缆埋地敷设，木工机械、钢筋加工机械电源采用橡套电缆埋地穿管敷设，办公室照明采用做PVC管穿线或塑料线槽配线。移动式配电箱和开关箱的进、出线必须用橡皮绝缘电缆。
四、施工现场配电箱和开关箱：
　　现场临时配电箱采用统一铁制配电箱加工定做，固定式配电箱、开关箱设置地点应平坦，固定式配电箱、开关箱的下底和地面的距离1.4m，并且周围设置围栏及搭设防雨防砸棚。并在围栏上悬挂安全标志。配电箱内设置两级漏电保护，在总配电箱装设总漏电保护器，分配电箱应设在用电设备负荷相对集中的区域，开关箱和控制的用电设备水平距离在3M以内。在开关箱的负荷侧装设漏电保护器，以便实现两级漏电保护。
五、现场照明：
　　在现场南北两端设两台碘钨灯供结构施工照明，现场模板区、加工棚、砂石料场采用碘钨灯或汞灯做照明。基础井桩施工时照明采用36V低压照明。
六、现场防雷保护：
利用建筑工程的防雷接地和施工现场和临时办公区连接一体做好防雷保护。

七、施工用电负荷计算：
现场施工主要机械设备（用电量统计表）
编号
用设备名称
型号及功率(KW或KVA)
数量
设备容量(KW或KVA)
1
电焊机
24
2台
48
2
蛙式打夯机
1.5
3台
4.5
3
钢筋弯曲机
3
1台
3
4
钢筋切断机
7.5
1台
7.5
5
钢筋调直机
4
1台
4
6
木工电锯
5.5
1台
5.5
7
木工电刨
1
2台
2
8
砂轮锯
1.5
2台
3
9
砼振动器
1.5
6台
9
10
搅拌机
JG350 7.5 KW
1台
15
11
砂浆搅拌机
6.6KW
1台
6.6KW
12
物料提升机
7.5KW
1台
7.5KW

计算步骤
①、现场用电包括动力用电和照明用电,其总用电量按下列公式计算:
∑P1
P动= 1.05～1.10(K1 ——— +K2∑P2+K3∑P3+K4∑P4)
CosΦ
P动——供电设备总需要容量（KVA）
P1——电动机额定功率（KW）
P2——电焊机额定容量（KW）
P3——室内照明容量（KW）
P4——室外照明容量（KW）
CosΦ——电动机的平均功率因数（在施工现场最高为0.75～0.78, 一般为0.65～0.75）
K1、K2、K3、K4——一般需要系数，参见上表。
②、用电量计算：
(a)、根据该工程采用的机械及施工高峰时期的各种参数，选择如下：
K1=0.6、K2=0.6、COSΦ=0.75
(b)、施工现场动力用电量为:
∑P1=69.2KW
69.2
P动= 1.05×(0.6×——— ＋0.6×154.4)= 148KVA
0.75
(c)、照明用电按动力用电的10%估算，因施工现场办公用电由建设单位提供，故施工单位暂不考虑照明用电计算。
(d)、施工用电总容量为:P=P动=148KVA
③、变压器选择
根据总用电量可知业主提供的变压器满足施工要求。
④、配电导线的选择：
总配电导线选择
K·∑p 0.6×148×1000
∵I线= —————— = ———————— = 189.9(A)
√3·U线.CosΦ √3×380×0.75
∴总配电导线选用95㎜2铝芯电缆。
I路：楼层电焊机、振动棒等活动用电线路：（取K=0.8,CosΦ=0.75）
K·∑p 0.8×61.5×1000
∵I线= —————— = ———————— = 99.7(A)
√3·U线·CosΦ √3×380×0.75
∴选用10㎜2铜芯橡皮线
II路：现场加工区用电线路，（取K=0.9,CosΦ=0.75）
K·∑p 0.9×54.1×1000
∵I线= —————— = ———————— = 98.6(A)
√3·U线·CosΦ √3×380×0.75
∴选用10㎜2铜芯橡胶线
八、临时用电平面图：（见附图）
九、安全用电措施及电气防火措施：
（一）、安全用电措施
1、技术措施
①、施工现场供电采用TN-S接零保护系统，保护零线应和工作零线分开单独使用，杜绝混用。PE线在总配电箱处做一组重复接地，接地电阻不大于10Ω。PE线不能加设开关及熔断器，所有电气设备的金属外壳必须和PE线做可靠电气连接，不能一部分接零，一部分接地。
②、施工现场的配电箱和开关箱应配置两级漏电保护，并选用电流动作型，开关箱漏电动作电流不大于30mA，额定漏电动作时间应不大于0.1S。潜水泵、蛙式打夯机等用电设备工具末级漏电动作电流应不大于15mA，额定漏电动作时间不大于0.1S。
③、开关箱实行一机一闸一漏一箱，并应有过载、短路、及断路保护功能。
④、配电箱内设备必须完好无损，安装牢固，导线接头包扎严密，绝缘良好，电源线进箱处做固定。箱内分路应标注明确。箱门内侧应标有单线系统，箱门应配锁，并由专人负责。配电箱周围不能有杂物。
⑤、潮湿场所应采用安全电压36V照明。碘钨灯用铁架的应做好保护接零，所有220V灯具都应使用单极漏电保护开关。
⑥、电动建筑机械和手持电动工具使用需符合JGJ46-05的有关要求。
⑦、对分类用电人员进行安全基本知识培训，并做好安全技术交底。
⑧、电气设备，配电系统要定期检查，做好记录。线路检修时，实行工作票制，由专业电工检修设专人统一组织，统一指挥。
2、组织措施
①、建立安全检查制度。包括内容：接地电阻、电气设备绝缘、漏电保护器动作灵敏度等，用电设备是否安全可行并做好检测记录。
②、建立临时用电施工组织设计的编制，审批验收制度。
③、建立技术交底，履行交底人和被交底人的签字手续，写明交底日期。
④、建立维修制度，做好维修工作日志，内容应详细，记载时间、内容及处结果，并有维修人员及验收人员签字。
⑤、建立拆除制度不用的闸箱设备随时拆除。
⑥、建立安全用电责任制，落实到人。
⑦、持证上岗，禁止非电工无证上岗。
⑧、进行专业培训，提高电气工作人员的技术职责。
（二）电气防火措施
1、安全技术措施
（1）、合理配制各种电气设备的保护装置，对用电设备过载、短路、进行可靠的保护。
（2）、电气设备集中场所应配置灭火器材，电气设备周围严禁烟火。
（3）、配电箱、电气设备周围不准堆放易燃、易爆物品，不准使用火源。
（4）、电气焊时，周围严禁有易燃易爆物品、乙炔瓶、氧气瓶和焊点三者距离要符合规范要求，必须保证10M的安全距离。
（5）、定期检测电气设备的绝缘程度。
（6）、严禁不经批准使用电炉。
2、组织措施
（1）、建立易燃易爆场所管理制度。
（2）、建立电气防火教育制度提高各类用电人员电气防火的自觉性。
（3）、建立电气防火责任制，加强电气防火重点场所烟火管制。
（4）、建立电气防火检查制度发现问题及时处理。
（5）、强化电气防火领导体制，建立电气防火队伍。
十、雨季临时用电措施
1、雨季时要对用电设备增加巡视次数。
2、下雨时要将配电箱箱门关好，防止进水，并拉闸断电。
3、雨后要对所有用电设备进行绝缘摇测检查合格后方可投入使用。

兰州生物药厂综合配套设施建设项目工程
临时用电系统图

漏电保护器
漏电保护器
开关箱
开关箱
分配
电箱2
分配
电箱1

配电室

漏电保护器

主配电箱
