钢结构设计下册试题答案及复习重点.doc

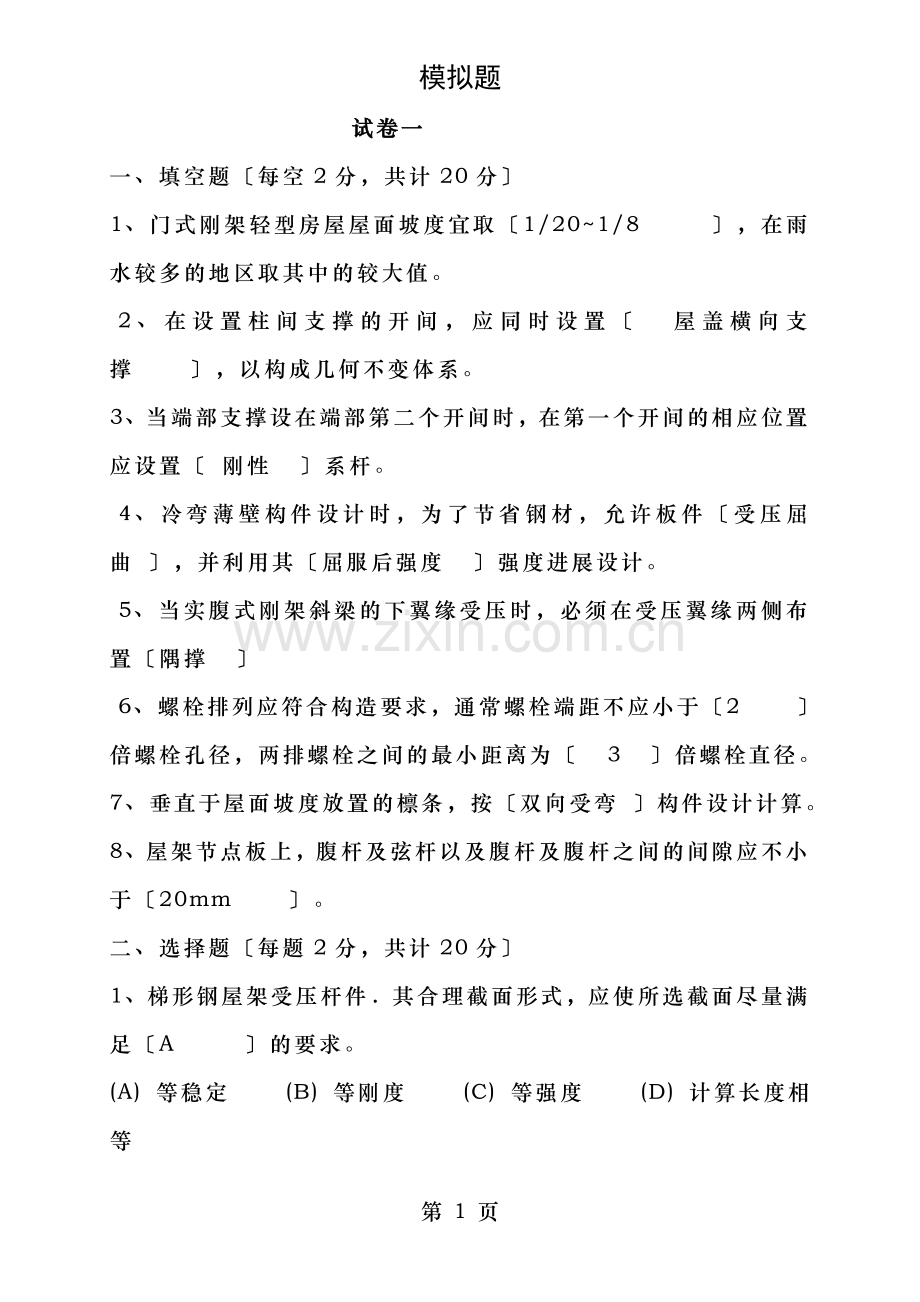

模拟题
试卷一
一、填空题〔每空2分，共计20分〕
1、门式刚架轻型房屋屋面坡度宜取〔1/20~1/8 〕，在雨水较多的地区取其中的较大值。
 2、在设置柱间支撑的开间，应同时设置〔 屋盖横向支撑 〕，以构成几何不变体系。
3、当端部支撑设在端部第二个开间时，在第一个开间的相应位置应设置〔 刚性 〕系杆。
 4、冷弯薄壁构件设计时，为了节省钢材，允许板件〔受压屈曲 〕，并利用其〔屈服后强度 〕强度进展设计。
 5、当实腹式刚架斜梁的下翼缘受压时，必须在受压翼缘两侧布置〔隅撑 〕
 6、螺栓排列应符合构造要求，通常螺栓端距不应小于〔2 〕倍螺栓孔径，两排螺栓之间的最小距离为〔 3 〕倍螺栓直径。
7、垂直于屋面坡度放置的檩条，按〔双向受弯 〕构件设计计算。
8、屋架节点板上，腹杆及弦杆以及腹杆及腹杆之间的间隙应不小于〔20mm 〕。
二、选择题〔每题2分，共计20分〕
1、梯形钢屋架受压杆件．其合理截面形式，应使所选截面尽量满足〔A 〕的要求。
(A) 等稳定 (B) 等刚度 (C) 等强度 (D) 计算长度相等
 2、普通钢屋架的受压杆件中，两个侧向固定点之间〔 A 〕。
(A) 垫板数不宜少于两个 (B) 垫板数不宜少于一个
(C) 垫板数不宜多于两个 (D) 可不设垫板
3、梯形钢屋架节点板的厚度，是根据〔D 〕来选定的。
(A) 支座竖杆中的内力 (B) 下弦杆中的最大内力
(C) 上弦杆中的最大内力 (D) 腹杆中的最大内力
4、槽钢檩条的每一端一般用以下哪一项连于预先焊在屋架上弦的短角钢〔檩托〕上〔 B 〕。
(A) 一个普通螺栓 (B) 两个普通螺栓 (C) 安装焊缝 (D) 一个高强螺栓
5、如轻型钢屋架上弦杆的节间距为L，其平面外计算长度应取(D )。
(A) L (B) (C) (D) 侧向支撑点间距
6、屋架下弦纵向水平支撑一般布置在屋架的〔 C 〕。
(A) 端竖杆处 (B) 下弦中间 (C) 下弦端节间 (D) 斜腹杆处
7、屋盖中设置的刚性系杆〔 A 〕。
(A) 可以受压 (B) 只能受拉 (C) 可以受弯 (D) 可以受压与受弯
8、某房屋屋架间距为6m，屋架跨度为24m，柱顶高度24m。房屋内无托架，业务较大振动设备，且房屋计算中未考虑工作空间时，可在屋盖支撑中部设置〔C 〕。
(A) 上弦横向支撑 (B) 下弦横向支撑 (C) 纵向支撑 (D) 垂直支撑
9、梯形屋架的端斜杆与受较大节间荷载作用的屋架上弦杆的合理截面形式是两个〔C 〕。
(A) 等肢角钢相连 (B) 不等肢角钢相连
(C) 不等肢角钢长肢相连 (D) 等肢角钢十字相连
10、屋架设计中，积灰荷载应及〔 C 〕同时考虑。
(A)屋面活荷载 (B)雪荷载
(C)屋面活荷载与雪荷载两者中的较大值 (D)屋面活荷载与雪荷载
三、问答题〔共计20分〕
1、试述屋面支撑的种类及作用。〔8分〕
2、试述空间杆系有限元法的根本假定。〔6分〕
3、举出两种常见的网架构造的根本形式，并简述其特点。〔6分〕
试卷二
一、填空题〔每空2分，共计20分〕
1、拉条的作用是〔防止檩条侧向变形与扭转，并提供x轴方向的中间支点〕。
2、实腹式檩条可通过檩托及刚架斜梁连接，设置檩托的目的是〔阻止檩条端部截面的扭转，以增强其整体稳定性〕。
3、屋架的中央竖杆常与垂直支撑相连，一般做成十字形截面，这时它的计算长度是〔 〕。
4、设计吊车梁时，对于构造细部应尽可能选用疲劳强度高的连接型式，例如吊车梁腹板及上翼缘的连接应采用〔 焊透的k型坡口焊缝 〕焊缝。
5、钢屋架中的杆件一般是由双角钢组成，为使两个角钢组成的杆件起整体作用，应设置〔 至少两块填板 〕。
6、屋盖支撑可以分为〔 上玄横向支撑 〕、〔 下玄横向支撑下玄纵向支撑竖向支撑系杆 〕五类。
二、选择题〔共20分〕
1、门式刚架轻型房屋屋面坡度宜取〔A 〕，在雨水较多的地区取其中的较大值。
(A) 1／20—1／8 (B) 1／30—1／8 (C) 1／20—1／5 (D) 1／30—1／5
2、在设置柱间支撑的开间，应同时设置〔 B 〕，以构成几何不变体系。
(A) 屋盖纵向支撑 (B) 屋盖横向支撑 (C) 刚性系杆 (D) 柔性系杆
3、当端部支撑设在端部第二个开间时，在第一个开间的相应位置应设置〔C 〕系杆。
(A) 刚性与柔性 (B) 刚性或柔性 (C) 刚性 (D) 柔性
4、螺栓排列应符合构造要求，通常螺栓端距不应小于〔A 〕倍螺栓孔径，两排螺栓之间的最小距离为〔 B 〕倍螺栓直径。
(A) 2 (B) 3 (C) 4 (D) 5
5、梯形屋架下弦杆常用截面形式是两个〔 A 〕。
(A)不等边角钢短边相连，短边尖向下 (B)不等边角钢短边相连，短边尖向上
(C)不等边角钢长边相连，长边尖向下 (D)等边角钢相连
6、屋架节点板上，腹杆及弦杆以及腹杆及腹杆之间的间隙应不小于〔B 〕。
(A)10mm (B)20mm (C)30mm (D)40mm
7、屋架上弦杆为压杆，其承载能力由〔C 〕控制；下弦杆为拉杆，其截面尺寸由〔 A 〕确定。
(A)强度 (B)刚度 (C)整体稳定 (D)局部稳定
8、根据吊车梁所受荷载作用，对于吊车额定起重量Q≤30t，跨度l≤6m，工作级别为Al~A5的吊车梁，宜采用〔 A 〕的方法，用来承受吊车的横向水平力。
(A) 加强上翼缘 (B) 加强下翼缘 (C) 设制动梁 (D) 设制动桁架
三、简答题〔共20分〕
1、简述轻型门式钢架构造中支撑与刚性系杆的布置原那么〔8分〕
 2、为何冷弯薄壁构件在其强度与稳定性计算公式中截面特性以有效截面为准〔6分〕
3、简述D值法的计算步骤〔6分〕
试卷三
一、填空题〔每空2分，共计20分〕
1、钢屋架中的杆件一般是由双角钢组成，为使两个角钢组成的杆件起整体作用，应设置〔 填板 〕。
2、屋架上弦杆为压杆，其承载能力由〔 整体稳定 〕控制；下弦杆为拉杆，其截面尺寸由〔强度 〕确定。
3、梯形钢屋架，除端腹杆以外的一般腹杆，在屋架平面内的计算长度Lox=〔0.8 〕L，在屋架平面外的计算长度Loy=〔 1 〕L，其中L为杆件的几何长度。
4、吊车梁承受桥式吊车产生的三个方向荷载作用，即〔横向水平 〕，〔纵向水平 〕与〔 竖直 〕。
5、能承受压力的系杆是〔 〕系杆，只能承受拉力而不能承受压力的系杆是〔 〕系杆。
二、选择题〔共20分〕
1、十字穿插形柱间支撑，采用单角钢且两杆在穿插点不中断，支撑两端节点中心间距〔穿插点不作为节点〕为L.,按拉杆设计时，支撑平面外的计算长度应为以下何项所示？〔 c 〕
(A) (B) (C) (D)
2、梯形屋架的端斜杆与受较大节间荷载作用的屋架上弦杆的合理截面形式是两个〔C 〕。
(A) 等肢角钢相连 (B) 不等肢角钢相连
(C) 不等肢角钢长肢相连 (D) 等肢角钢十字相连
3、屋架上弦横向水平支撑之间的距离不宜大于〔 C 〕。
(A)120m (B) 80m 〔C〕60m (D) 40m
4、门式刚架的柱脚，当有桥式吊车或刚架侧向刚度过弱时，那么应采用〔B 〕柱脚
(A) 铰接 (B) 刚接 (C) 刚接或铰接
5、当采用压型钢板轻型屋面时，屋面竖向均布活荷载的标准值(按水平投影面积计算)应取〔 A 〕；对受荷水平投影面积超过60m2的刚架构造，计算时采用的竖向均布活荷载标准值可取〔 C 〕。
(A) 0．5kN／m2 (B) 0．4kN／m2 (C) 0．3kN／m2 (D) 0．2kN／m2
6、当实腹式刚架斜梁的下翼缘受压时，必须在受压翼缘两侧布置〔 D 〕
(A) 拉杆 (B) 系杆 (C) 檩托 (D) 隅撑
7、当檩条跨度大于4m时，应在檩条间〔D 〕位置设置拉条。当檩条跨度大6m时，应在檩条跨度〔C 〕分点位置各设置一道拉条。
(A) 五分点 (B) 四分点 (C) 三分点 (D) 二分点
8、实腹式檩条可通过〔C 〕及刚架斜梁连接。
(A) 拉杆 (B) 系杆 (C) 檩托 (D) 隅撑
三、简答题〔共20分〕
1、试述上弦横向水平支撑的作用及布置要求。〔6分〕
2、简述轻型门式钢架构造中屋面檩条的布置原那么〔8分〕
3、举出两种常见的网壳构造的根本形式，并简述其特点〔6分〕
试卷四
一、填空题〔每空2分，共计20分〕
1、根据吊车梁所受荷载作用，对于吊车额定起重量Q≤30t，跨度l≤6m，工作级别为Al～A5的吊车梁，可采用〔 加强丄翼缘 〕的方法，用来承受吊车的横向水平力。当吊车额定起重量与吊车梁跨度再大时，常在吊车梁的上翼缘平面内设置〔水平制动梁 〕或〔 水平制动桁架 〕，用以承受横向水平荷载。
2、设计吊车梁时，对于构造细部应尽可能选用疲劳强度高的连接型式，例如吊车梁腹板及上翼缘的连接应采用〔 〕焊缝。
3、屋架上弦横向水平支撑之间的距离不宜大于〔 60m 〕。
4、桁架弦杆在桁架平面外的计算长度应取〔 横向支撑点 〕之间的距离。
5、能承受压力的系杆是〔 〕系杆，只能承受拉力而不能承受压力的系杆是〔 〕系杆。
6、普通钢屋架的受压杆件中，两个侧向固定点之间的垫板数不宜少于〔2 〕个。
7、在设置柱间支撑的开间，应同时设置〔 屋盖横向支撑 〕，以构成几何不变体系。
二、选择题〔共20分〕
1、当采用压型钢板轻型屋面时，屋面竖向均布活荷载的标准值(按水平投影面积计算)应取〔 a 〕；对受荷水平投影面积超过60m2的刚架构造，计算时采用的竖向均布活荷载标准值可取〔 C 〕。
(A) 0．5kN／m2 (B) 0．4kN／m2 (C) 0．3kN／m2 (D) 0．2kN／m2
2、梯形钢屋架受压杆件．其合理截面形式，应使所选截面尽量满足〔 A 〕的要求。
(A) 等稳定 (B) 等刚度 (C) 等强度 (D) 计算长度相等
3、梯形钢屋架节点板的厚度，是根据〔 D 〕来选定的。
(A) 支座竖杆中的内力 (B) 下弦杆中的最大内力
(C) 上弦杆中的最大内力 (D) 腹杆中的最大内力
4、槽钢檩条的每一端一般用以下哪一项连于预先焊在屋架上弦的短角钢上〔B 〕。
(A) 一个普通螺栓 (B) 两个普通螺栓 (C) 安装焊缝 (D) 一个高强螺栓
5、屋架下弦纵向水平支撑一般布置在屋架的〔 C 〕。
(A) 端竖杆处 (B) 下弦中间 (C) 下弦端节间 (D) 斜腹杆处
6、当实腹式刚架斜梁的下翼缘受压时，必须在受压翼缘两侧布置〔 D 〕
(A) 拉杆 (B) 系杆 (C) 檩托 (D) 隅撑
7、实腹式檩条可通过〔 C 〕及刚架斜梁连接。
(A) 拉杆 (B) 系杆 (C) 檩托 (D) 隅撑
8、梯形屋架下弦杆常用截面形式是两个〔 A 〕。
(A)不等边角钢短边相连，短边尖向下 (B)不等边角钢短边相连，短边尖向上
(C)不等边角钢长边相连，长边尖向下 (D)等边角钢相连
9、屋架设计中，积灰荷载应及〔 C 〕同时考虑。
(A)屋面活荷载 (B)雪荷载
(C)屋面活荷载与雪荷载两者中的较大值 (D)屋面活荷载与雪荷载
三、简答题〔共20分〕
1、为什么上弦杆采用不等边角钢短肢相并的T型截面
为什么支座斜腹杆采用不等边角钢长肢相并的T型截面。〔6分〕
2、简述单层门式刚架构造与钢筋混凝土构造相比具有的特点〔8分〕
武汉理工大学考试试题〔模拟卷〕
课程名称： 钢构造 专业班级： 工民建专科08

题号
一
二
三
四
五
六
七
八
九
十
总分
题分
20
20
20
30
10

100
备注: 学生不得在试题纸上答题(含填空题、选择题等客观题)

一、填空题〔每空2分，共计20分〕
1、拉条的作用是〔 〕。
2、实腹式檩条可通过檩托及刚架斜梁连接，设置檩托的目的是〔 〕。
3、屋架的中央竖杆常与垂直支撑相连，一般做成十字形截面，这时它的计算长度是〔 〕。
4、设计吊车梁时，对于构造细部应尽可能选用疲劳强度高的连接型式，例如吊车梁腹板及上翼缘的连接应采用〔 〕焊缝。
5、钢屋架中的杆件一般是由双角钢组成，为使两个角钢组成的杆件起整体作用，应设置〔 〕。
6、屋盖支撑可以分为〔 〕、〔 〕、〔 〕、〔 〕、〔 〕五类。
二、选择题〔共20分〕
1、门式刚架轻型房屋屋面坡度宜取〔 〕，在雨水较多的地区取其中的较大值。
(A) 1／20—1／8 (B) 1／30—1／8 (C) 1／20—1／5 (D) 1／30—1／5
2、在设置柱间支撑的开间，应同时设置〔 〕，以构成几何不变体系。
(A) 屋盖纵向支撑 (B) 屋盖横向支撑 (C) 刚性系杆 (D) 柔性系杆
3、当端部支撑设在端部第二个开间时，在第一个开间的相应位置应设置〔 〕系杆。
(A) 刚性与柔性 (B) 刚性或柔性 (C) 刚性 (D) 柔性
4、螺栓排列应符合构造要求，通常螺栓端距不应小于〔 〕倍螺栓孔径，两排螺栓之间的最小距离为〔 〕倍螺栓直径。
(A) 2 (B) 3 (C) 4 (D) 5
5、梯形屋架下弦杆常用截面形式是两个〔 〕。
(A)不等边角钢短边相连，短边尖向下 (B)不等边角钢短边相连，短边尖向上
(C)不等边角钢长边相连，长边尖向下 (D)等边角钢相连
6、屋架节点板上，腹杆及弦杆以及腹杆及腹杆之间的间隙应不小于〔 〕。
(A)10mm (B)20mm (C)30mm (D)40mm
7、屋架上弦杆为压杆，其承载能力由〔 〕控制；下弦杆为拉杆，其截面尺寸由〔 〕确定。
(A)强度 (B)刚度 (C)整体稳定 (D)局部稳定
8、根据吊车梁所受荷载作用，对于吊车额定起重量Q≤30t，跨度l≤6m，工作级别为Al~A5的吊车梁，宜采用〔 〕的方法，用来承受吊车的横向水平力。
(A) 加强上翼缘 (B) 加强下翼缘 (C) 设制动梁 (D) 设制动桁架

三、简答题〔共20分〕
1、简述轻型门式钢架构造中支撑与刚性系杆的布置原那么〔8分〕
2、为何冷弯薄壁构件在其强度与稳定性计算公式中截面特性以有效截面为准〔6分〕
3、简述D值法的计算步骤〔6分〕

四、计算题
1、轴心受压柱，轴心压力设计值〔包括自重〕为3000kN，两端铰接。钢材为Q235钢，要求确定底板尺寸B及靴梁高度h。：根底混凝土局部承压强度设计值fc=8N/mm2,底板单个锚栓孔面积A0=594mm2,靴梁厚度14mm，及柱焊接角焊缝hf=10mm,fwf=160N/mm2。〔30分〕

五、作图题
1、〔10分〕完成以下铰接柱脚的立面图与平面图

武汉理工大学模拟考试答案
课程名称 钢构造 专业班级： 工民建08
一、填空题〔每空2分，共计20分〕
1、垫板
2、稳定，强度
4、吊车的竖向荷载P，横向水平荷载T，纵向水平荷载TL
5、刚性，柔性
二、选择题〔共20分〕
1、D
2、C
3、C
4、B
5、A，C
6、D
7、D,C
8、C
三、简答题〔共20分〕
1、〔6分〕答：作用：承受山墙传来的风荷载等。
布置要求：上弦横向水平支撑的间距不宜超过60m。当房屋纵向长度较大时，应在房屋长度中间再加设置横向水平支撑。
2、〔8分〕答：当檩条跨度大于4m时，应在檩条跨中位置设置拉条。当檩条跨度大于6m时，应在檩条跨度三分点处各设置一道拉条。
3、〔6分〕答：肋环形球面网壳：每个节点只汇交四根杆件，节点构造简单。整体刚度差。适合于中、小跨度。
施威德勒型球面网壳：在肋环形根底上加斜杆而组成。它大大提高了网壳的刚度，提高了抵抗非对称荷载的能力。它适合于大、中跨度。
四、计算题
〔30分〕
解：强度要求：σ＝156.3N/mm2<f=215N/mm2
长细比要求：lox=2720mm
loy=3400mm
λx=177.8<[λ]=350
λy=142.8<[λ]=350 强度、刚度都满足要求
五、作图题
一、名词解释
1.门式刚架的跨度：横向刚架柱轴线间的距离。
2.刚屋盖中的柔性系杆：只能承受拉力的系杆。
3.正放抽空四角锥网架：在正放四角锥网架的根底上，除周边网格不动外，抽掉一些四角锥单元中的腹杆与下弦杆，使下弦网格尺寸比
上弦大一倍。
4.高层钢构造中的竖向中心支撑：当支撑斜杆的轴线通过框架梁玉柱中线的交点时为中心支撑。
5.刚性系杆：既能承受压力也能承受拉力的系杆。
6.两向正交斜放网架：两个方向竖向平面桁架垂直穿插，且及边界成45°夹角。
7.重型厂房构造中的无檩屋盖体系：将混凝土屋面板直接放在屋檩条连接的屋架或天窗架上所形成的屋盖体系。
8.压型钢板组合楼盖中的组合板：压型钢板上浇注混凝土形成的组合楼板。
9.门式刚架构造中的摇摆柱：两边铰接只承受竖向荷载的门式刚架的中柱。
10.蒙皮效应：建筑物外表的覆盖材料利用本身的刚度与强度，对建筑物整体刚度的加强作用。
11.四角锥网架：以四角锥作为其的组成单元。网架的上、下弦平面均为正方形网格，上、下弦网格相互错开半格，使下弦平面正方形的
四个顶点对应于上弦平面正方形的形心，并以腹杆连接上、下弦节点，于是就形成了假设干个四角锥体。假设改变上、下弦
错开的平行移动量或相对地旋转上、下弦〔一般旋转45°〕并适当地抽去一些弦杆与腹杆，即可获得各种形式的四角锥
网架。
12.多、高层钢构造中的耗能梁段：竖向支撑的斜杆至少有一端未通过梁柱的节点，从而在梁端部或中部形成耗能梁段。
13.门式刚架斜杆的隅撑：在靠边墙角的部位，斜梁及柱之间的支撑杆。
14.厂房构造中的有檩屋盖：屋架之间有檩条连接，屋面材料一般为轻型材料。
15.两向正交正放网架：两个方向的竖向平面桁架垂直穿插，且分别及边界方向平行。
16.多、高层钢构造中的竖向支撑：沿建筑高度方向布置的垂直支撑。
二、 选择题
1.确定变截面门式刚架内力，应采用哪种分析方法？弹性分析方法。
2.当檩条跨度大于4米时，应在檩条什么位置设置拉条？4-6米时跨中至少设一道，6-9米时三分之一处设两道拉条。
3.一般情况下梯形钢屋架中跨中竖杆的截面形式为：等边角钢十字形相连。
4.轻型钢屋架上弦杆的节间距为l，其平面外计算长度应取：侧向支撑点间距离。
5.屋盖中设置的刚性系杆：可以受拉与受压。
6.正放抽空四角锥网架及正放四角锥网架相比拟，其刚度减小，下弦杆内力变大。
7.正放四角锥网架中，中部的上、下弦节点一般各连接8根杆件。
8.门式刚架的柱脚，当有桥式吊车或刚架侧向刚度过弱时，那么应采用刚接柱脚。
檩托及刚架斜梁连接。
10.设计实腹式门式刚架梁柱构件的截面时，为了节省钢材，允许腹板局部屈曲，并利用其屈曲后强度。
11.梯形钢屋架的支座斜杆，采用两个不等肢角钢长肢相拼的T形截面比拟合理。
12.屋架设计中，积灰荷载应及屋面活荷载与雪荷载两者中的较大值同时考虑。
13.普通钢屋架的受压杆件中，两个侧向固定点之间的填板数不宜少于2个。
14.采用螺栓球节点连接，套筒的作用是用于拧紧螺栓与传递杆件压力。
15.在多、高层钢屋架中常用的楼板是压型钢板组合楼板。
16.门式刚架中变截面柱在刚架平面内的整体稳定计算公式中，轴向压力设计值取自柱的小头截面，弯矩设计值取自柱的大头截面。
17.门式刚架斜梁及柱的刚接连接，一般采用高强度螺栓—端板连接。
18.刚屋盖支撑体系中，两道上弦横向水平支撑间的距离不宜大于60m。
19.钢屋架中的下弦杆常采用不等肢角钢短肢相拼的截面形式，这是根据刚度条件的要求而采用的。
20.设计楼梯钢屋架时，考虑半跨活荷载作用的情况，主要是因为跨中附近斜杆拉力变压力或杆力增大。
套筒受压传递杆件内力。
剪切屈服型。
23.变截面门式刚架应进展内力分析时，按平面构造分析，一般不考虑蒙皮效应，应采用弹性分析方法确定各种内力。
24.当实腹式刚架斜梁的下翼缘受压时，必须在受压翼缘两侧布置隅撑。
25.当有桥式吊车或刚架侧向刚度过弱时，那么门式刚架的柱脚应采用刚接。
26.梯形钢屋架节点板的厚度，是根据腹杆中的最大内力来选定的。
27.屋架上弦杆为压杆，截面无削弱时，其承载能力由整体稳定控制；下弦杆为拉杆，其截面尺寸由强度确定。
不等边角钢短肢相拼，短边尖向下。
多遇地震作用下的弹性分析，验算构件的承载能力与稳定以及构造的层间位移。
30.当耗能梁段及柱连接时，宜设计成剪切屈服型，因此对偏心支撑框架抵抗大震特别有利。
三、 填空题
1.设计实腹式门式刚架梁柱构件截面时，为了节省钢材，允许腹板局部屈曲，并利用其屈曲后强度。
檩托及刚架斜梁连接。垂直于屋面坡度放置的檩条，按双向弯曲构件计算。
3.梯形钢屋架的支座斜杆，采用两个不等边角钢长肢相拼的T形截面比拟合理；除支座斜腹杆以外，其他一般腹杆采用等边角钢相拼的
T形截面。
4.设计梯形屋架时，考虑半跨荷载作用的情况，主要是考虑跨中两侧每两根斜腹杆处杆件内力产生变号。屋架跨度较大时，所产生的挠
度较大，制造应予控制长细比。
6.在钢屋架设计中，为了防止产生偏心，应使杆件形心线尽量及轴线重合，
但为了便于制造，一般将角钢截面形心及肢背的距离调整为5mm的倍数。
7.在屋架设计中，为了使两个角钢能起整体作用，需设置填板，且在两个侧向固定点之间不宜少于2个。
8.采用螺栓球节点连接，套筒的作用是用于拧紧螺栓与传递杆件的轴向压力。
9.高层建筑钢构造中的竖向支撑有两大类型，它们分别是中心支撑与偏心支撑。
10.梁及柱的刚性连接是多、高层钢构造的常用形式，一般有三种做法：高强螺栓连接、焊接连接与栓焊混合连接。
11.计算门式刚架变截面柱在刚架平面内的整体稳定时，轴向压力设计值取柱的小头截面，弯矩设计值取柱的大头截面。
12.在设置柱间支撑的开间，应同时设置上层支撑以构成几何不变体系。
13.当实腹式刚架斜梁的下翼缘受压时，必须在受压翼缘两侧布置隅撑。
弦杆端节间最大内力查表确定的；梯形钢屋架节点板的厚度那么是根据腹杆中最大内力查表确定的。
15.设计钢屋架节点板时，腹杆及弦杆以及腹杆及腹杆之间的间隙不应小于15-20mm。
16.钢屋架中的一般腹杆〔除去支座斜杆，支座竖杆及十字形截面竖杆〕，在屋架平面内的计算长度取，在屋架平面外
的计算长度取几何长度L。
17.屋架上弦杆为压杆，其承载力由整体稳定条件控制；下弦杆为拉杆，其截面尺寸由强度条件确定。
构造找坡、立柱找坡与小支托找坡。
19.压型钢板组合楼盖中，组合板中的压型钢板只作为模板使用，不考虑其构造功能，可按常规钢筋混凝土楼板设计。
20.多、高层房屋钢构造设计中，侧向荷载效应的影响处于突出地位。耗能梁段宜设计成剪切屈服型，它可以用Q235钢材制造。
压弯构件计算强度。
22.对变截面柱在刚架平面外的整体稳定性进展计算时，应取侧向支撑点间的构件段分段计算。
23.钢屋架屋脊拼接节点处，应使用拼接角钢，拼接角钢应及被拼接角钢截面一样，并应有两处加工，即〔1〕铲去棱角，〔2〕切去竖肢。
24.在钢屋架设计中，为了防止产生偏心，应使杆件形心尽量及轴线重合，但为了便于制造，一般将角钢截面形心及肢背的距离调整为
5mm的倍数。
25.钢屋架上弦杆在屋架平面内的计算长度，为构件几何长度l0；在屋架平面外的计算长度，为侧向支撑点间的距离。
26.空间杆系有限元法也称空间桁架位移法，分析时以网架的杆件为根本单元。
27.网架构造中最常见的三种节点形式为：〔1〕焊接空心球节点，〔2〕螺栓球点，〔3〕支座节点。
28.钢框架构造中梁及柱的半刚性连接的特点是，在静荷载作用下起刚性节点的作用；而在动荷载作用下可以看作梁简支于柱。
罕遇地震作用下的弹塑性分析，验算构造的层间侧移与层间侧移延性比。
四、 问答题
1.为什么在多跨门式刚架构造中，采用单脊双坡构造形式比采用多脊多坡构造形式好？
答：在一样跨度的多跨刚架条件中，两种形式用钢量大致相当，单脊双坡屋面的压型钢板为长坡排水创造了条件，而多脊多坡刚架内
天沟容易产生渗漏及堆雪现象。
2.为什么钢屋架中受压腹杆〔支座斜杆，支座腹杆〕在屋架平面内的计算长度取值为〔为杆件几何长度〕？
答：〔节点处受到拉杆的牵制作用〕本身的刚度较大，且两端相连的杆件少，对节点嵌固作用很小。
3.多、高层房屋钢构造中常用的楼板有哪几种？目前较常用的是哪种？
答：压型钢板组合楼板、预制楼板、叠合楼板与普通现浇楼板，最常用的是压型钢板组合楼板。
4.试述网架构造中杆件的几种主要截面形式。
答：钢管、热轧型钢与冷弯薄壁型钢。
5.简述轻型门式刚架中摇摆柱的定义与受力特点。
答：定义：两边铰接的门式刚架中柱； 受力特点：只承受竖向荷载。
6.简述钢屋架中上弦横向水平支撑的布置原那么。
答：在屋架上弦与天窗架上弦均应设置，一般设置在房屋两端或纵向温度区段两端。
7.简述压型钢板组合楼盖中的组合板及非组合板的区别。
答：组合楼板中的压型钢板不仅用作永久性模板，而且代替混凝土板的下部受拉钢筋及混凝土一起工作，承受包括自重在内的楼面荷载，
钢构造非组合楼板中的压型钢板仅作永久性模板，不考虑其承载作用。
8.多、高层房屋的常见构造类型粗略的分有哪三类？每一类各有什么特点？
答：框架构造、框剪构造、简体构造。
框架特点：〔1〕平面布置灵活，刚度分布均匀；〔2〕侧向刚度小，延性较大，抗震性能好。
框剪特点：除拥有框架平面布置灵活与较好抗震能力外，还具有较大刚度，各层层间变形趋于均匀。
简体特点：〔1〕有较大的自由空间，平面布置灵活；〔2〕具有良好的刚度、承载力与抗震抗风性能。
9.简述斜放四角锥网架的特点。
答：〔1〕通常为上弦杆受压，下弦杆受拉，因而杆件受力合理；〔2〕用钢量较省；〔3〕屋面排水坡的形成较为困难。
10.何谓半跨荷载？为什么钢屋架内力计算时需要考虑按半跨荷载进展计算？
答：半跨荷载是指：施工安装时可能出现的半跨荷载。原因：梯形屋架、人字形屋架、平行弦屋架的少数斜腹杆可能在半跨荷载作用下
产生最大内力或内力变号。
11.拉条在有檩屋盖中起何作用？简述拉条的布置原那么。
答：作用：减小檩条的侧向变形与扭转，一般设在檩条腹杆受压区域。
12.钢屋架屋脊拼接节点处应使用拼接角钢，简述拼接角钢的构造要求。
答：构造要求：当屋面坡度较大且拼接角钢肢较宽时，可将角钢竖肢切口再弯折后焊成。工地焊接时，拼接节点要设置安装螺栓。
13.网架的常用节点形式有哪些？用普通角钢作网架杆件时，该网架应采用哪一种节点？
答：焊接钢板节点、焊接空心球节点、螺栓球节点、焊接短钢管节点。采用焊接钢板节点。
15.屋架上弦杆的计算长度〔平面内〕与〔平面外〕如何确定？屋架下弦杆的计算长度〔平面内〕与〔平面外〕如何确定？屋架腹杆的计
算长度〔平面内〕与〔平面外〕如何确定？
答：平面内：弦杆、支座斜杆、支座竖杆均取几何长度，其余腹杆均取0.8倍的几何长度。
平面外：上弦取上弦横向水平支撑的节间长度。下弦取纵向水平支撑节点及系杆或系杆及系杆间的距离，腹杆取几何长度。
18.钢屋盖中常用哪些支撑？这些支撑的作用如何？
答：常用支撑：上弦横向水平支撑、下弦横向水平支撑、下弦纵向水平支撑、垂直支撑、系杆。
作用：〔1〕保证屋盖构造的几何不变性与稳定性；〔2〕作为屋架弦杆的侧向支撑点；
〔3〕承受与传递水平荷载；〔4〕保证屋盖构造安装质量与施工平安。
题库
  9-24 m，柱距为 6-12 m，柱高为-9 m的单层工业房屋或公共建筑。
1/20-1/8 ；挑檐长度宜为-1.2 m,其上翼缘坡度取及刚架斜梁坡度一样。
3.门式刚架轻型房屋的构件与围护构造温度伸缩缝区段规定为：纵向不大于300；横向不大于150 m。超过规定那么需设 伸缩缝 。
1/60。
5.门式刚架斜梁及柱的刚接连接，一般采用高强度螺栓-端板连接。具体构造有 端板竖放、 端板斜放与 端板平放三种形式。
-1.6 mm。
搭接式 、 咬合式、扣合式等不同连接方式。
8.当檩条跨度〔柱距〕不超过 9 m时，应优先选用实腹式檩条。
9.檩条在垂直地面的均布荷载作用下，按 双向受弯 构件设计。
4 m时，应在檩条跨中位置布置拉条；当檩条跨度大于 6 m时，应在檩条跨度三分点处各布置一道拉条。
檩托及刚架斜梁连接。
150 ，只承受静力荷载的钢屋架中拉杆的容许长细比为 350。
13.钢屋架的受压杆件，其合理的截面形式，应尽量对截面的两个主轴具有 等稳定。
14.梯形钢屋架节点板的厚度，是根据 腹杆最大内力 来选定的。
15.由两个角钢组成的T形截面杆件，为了保证两个角钢共同工作，在两角钢间每隔一定距离应设置 填板 。
强度 与 刚度验算 ；钢屋架的轴心受压杆件应进展 稳定性与 刚度 。
24 m时，在下弦拼接处宜起拱，起拱高度一般为跨度的1/500 。
18.网架按跨度分类时：大跨度为 60 m以上；中跨度为 30-60 m，小跨度为 30 m以下。
19.当采用钢檩条屋面体系时，网架的跨高比可选〔13-17〕2；上弦网格数可选 〔6-8〕+2。L2为网架的短向跨度。
20.网架构造的容许挠度不应超过以下数值：用作屋盖时为 L2/250；用作楼盖时为 l2/300。L2为网架的短向跨度。
0.03-0.05 。
22. 网架焊接空心球节点的直径D取决于杆件的外径、相邻杆件的夹角、球面上相连杆件之间的施焊缝隙 等因素.
杆件内力 由承载力验算公式确定，但不宜小于 4 mm。空心球外径及壁厚的比值可在 24-45 范围内选用，空心球壁厚及钢管最大壁厚的比值宜在之间。
相邻杆件的夹角、螺栓的直径 、螺栓伸入球体的长度等因素.
25. 网架杆件当采用钢管时，截面不宜小于 mm.
二、简答题
1．简述单层轻型钢构造房屋的构造组成。答：单层轻型钢构造房屋一般采用门式刚架、屋架与网架为主要承重构造。其上设檩条、屋面板〔或板檩合为一体的太空轻质屋面板〕，其下设柱〔对刚架那么梁柱合一〕、根底，柱外侧有轻质墙架，柱的内侧可设吊车梁。
3 简述屋架构造的适应范围。答：当房屋跨度较大、高度较高或承重柱采用混凝土构件时，宜采用屋架构造。目前大量应用的压型钢板有檩体系与太空轻质大型屋面板无檩体系多采用平坡的轻质梯形钢屋架。
4 简述网架构造的适应范围。
答：当房屋跨度较大，其平面尺寸长短边之比接近1或不超过2时，宜采用网架构造。
5 门式刚架构造如何分类？答：〔1〕按跨数分类：有单跨、双跨与多跨；
〔2〕按坡度数分类：有单坡、双坡与多坡〔3〕按构件体系分类：有实腹式及格构式；
〔4〕按截面形式分：有等截面与变截面；〔5〕按构造选材分：有普通型钢、薄壁型钢与钢管。
7 简述门式刚架的几何尺寸：刚架的跨度、刚架的计算高度、刚架屋面的坡度。
答：〔1〕刚架的跨度：取横向刚架柱轴线间的距离L〔柱轴线为通过变截面小端的中心线〕，宜为9-36m。边柱宽度不等时，应外侧对齐。〔2〕刚架的计算高度：取横梁纵轴线及框架柱纵轴线的交点至柱脚底面处的距离。一般宜为-9m,必要时可适当加大。〔框架梁的轴线，取通过变截面梁单元中最小端截面中心处平行于框架梁上翼缘的纵向轴线〕。
〔3〕刚架屋面的坡度：,其上翼缘坡度取及刚架斜梁坡度一样。
8 简述在构造布置时，如何确定门式刚架的间距？答：刚架的合理间距〔柱距〕应综合考虑使用要求、刚架跨度、檩条的合理跨度及荷载条件确定。一般宜为6m，亦可采用或9m，最大可采用12m；门式刚架跨度较小时，也可采用。有时，为小柱距布置支撑的方便，亦可在大柱距中插入个别小柱距，如12m+6m的混合柱距。
在建筑物山墙处，一般仍设置端刚架，也可用山墙横向墙架柱并增设压顶斜梁以代替端刚架，以简化构造布置并降低用钢量。
9 简述门式刚架轻型房屋的构件与围护构造设置温度伸缩缝的条件与做法。
答：门式刚架轻型房屋的构件与围护构造温度伸缩缝区段规定为：纵向不大于300m；横向不大于150m。超过规定那么需设伸缩缝。
伸缩缝有两种做法：〔A〕设置双柱；〔B〕在檩条相连的螺栓处采用长圆孔，并使该处屋面板在构造上允许涨缩。
2．简述门式刚架构造梁柱构件的截面形式及连接方法。答：实腹式刚架构件的截面一般为工字形〔或称H形〕；格构式刚架的截面为矩形或三角形。
门式刚架的横梁及柱为刚接，柱脚及根底宜采用铰接；当水平荷载较大，檐口
