光机电一体化系统及应用b卷标准答案.doc

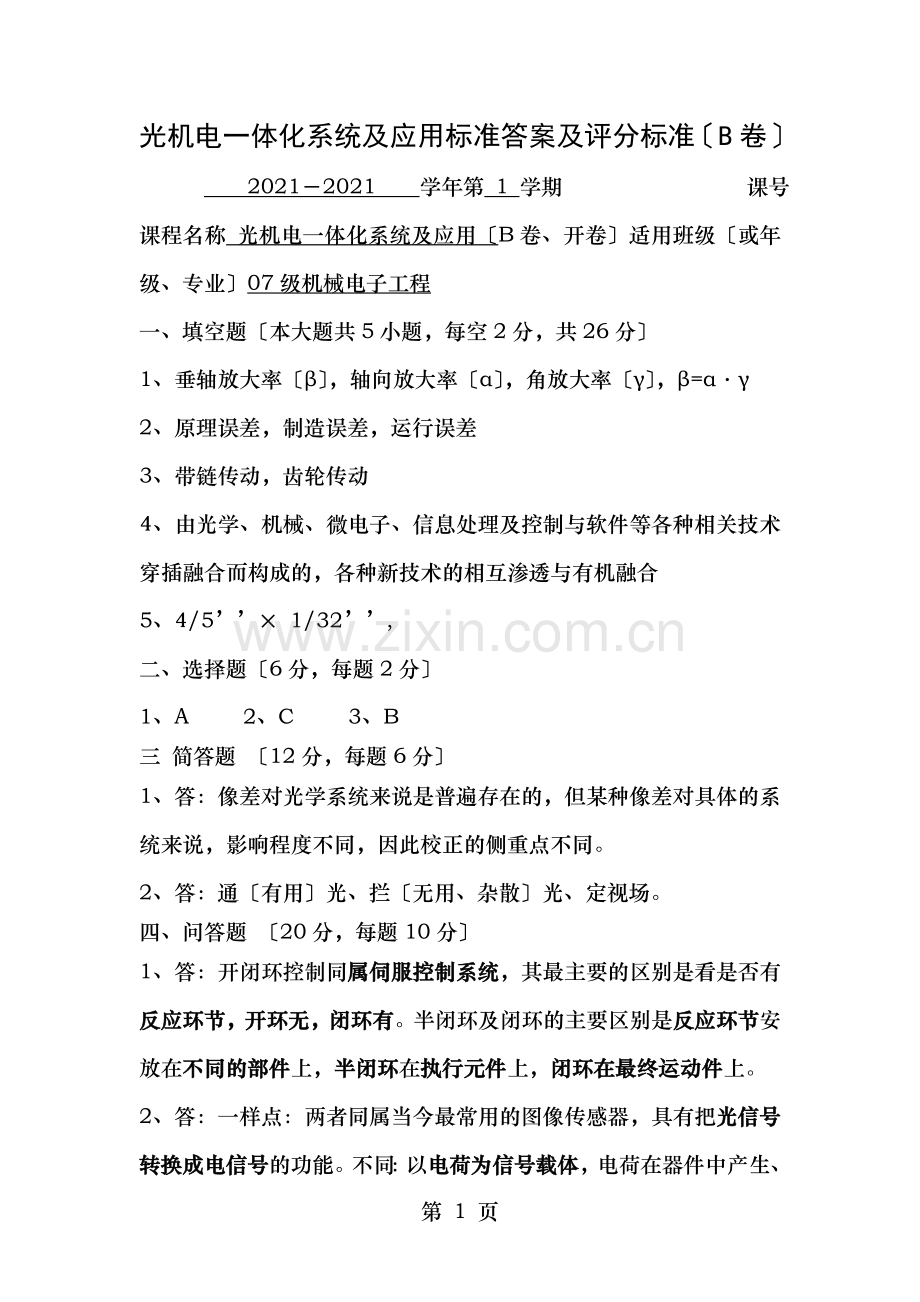

光机电一体化系统及应用标准答案及评分标准〔B卷〕
2021－2021 学年第 1 学期 课号
课程名称 光机电一体化系统及应用〔B卷、开卷〕适用班级〔或年级、专业〕07级机械电子工程
一、填空题〔本大题共5小题，每空2分，共26分〕
1、垂轴放大率〔β〕，轴向放大率〔α〕，角放大率〔γ〕，β=α·γ
2、原理误差，制造误差，运行误差
3、带链传动，齿轮传动
4、由光学、机械、微电子、信息处理及控制与软件等各种相关技术穿插融合而构成的，各种新技术的相互渗透与有机融合
5、4/5’’× 1/32’’,
二、选择题〔6分，每题2分〕
1、A 2、C 3、B
三 简答题 〔12分，每题6分〕
1、答：像差对光学系统来说是普遍存在的，但某种像差对具体的系统来说，影响程度不同，因此校正的侧重点不同。
2、答：通〔有用〕光、拦〔无用、杂散〕光、定视场。
四、问答题 〔20分，每题10分〕
1、答：开闭环控制同属伺服控制系统，其最主要的区别是看是否有反应环节，开环无，闭环有。半闭环及闭环的主要区别是反应环节安放在不同的部件上，半闭环在执行元件上，闭环在最终运动件上。
2、答：一样点：两者同属当今最常用的图像传感器，具有把光信号转换成电信号的功能。不同：以电荷为信号载体，电荷在器件中产生、存储、转移与检测；采用主动像敏源〔〕有源构造，具有放大与缓冲功能，器件中电荷不转移。
五、设计计算及综合能力〔40分，每题20分〕
1、解：
2、解：答：照明光源为辐射源；进料为目标；检测定位机构、光路转换与光学镜头为光学系统调制装置精细机械；为光电探测器；图像卡、机与或为信号处理；电机控制为执行机构。
第 2 页
