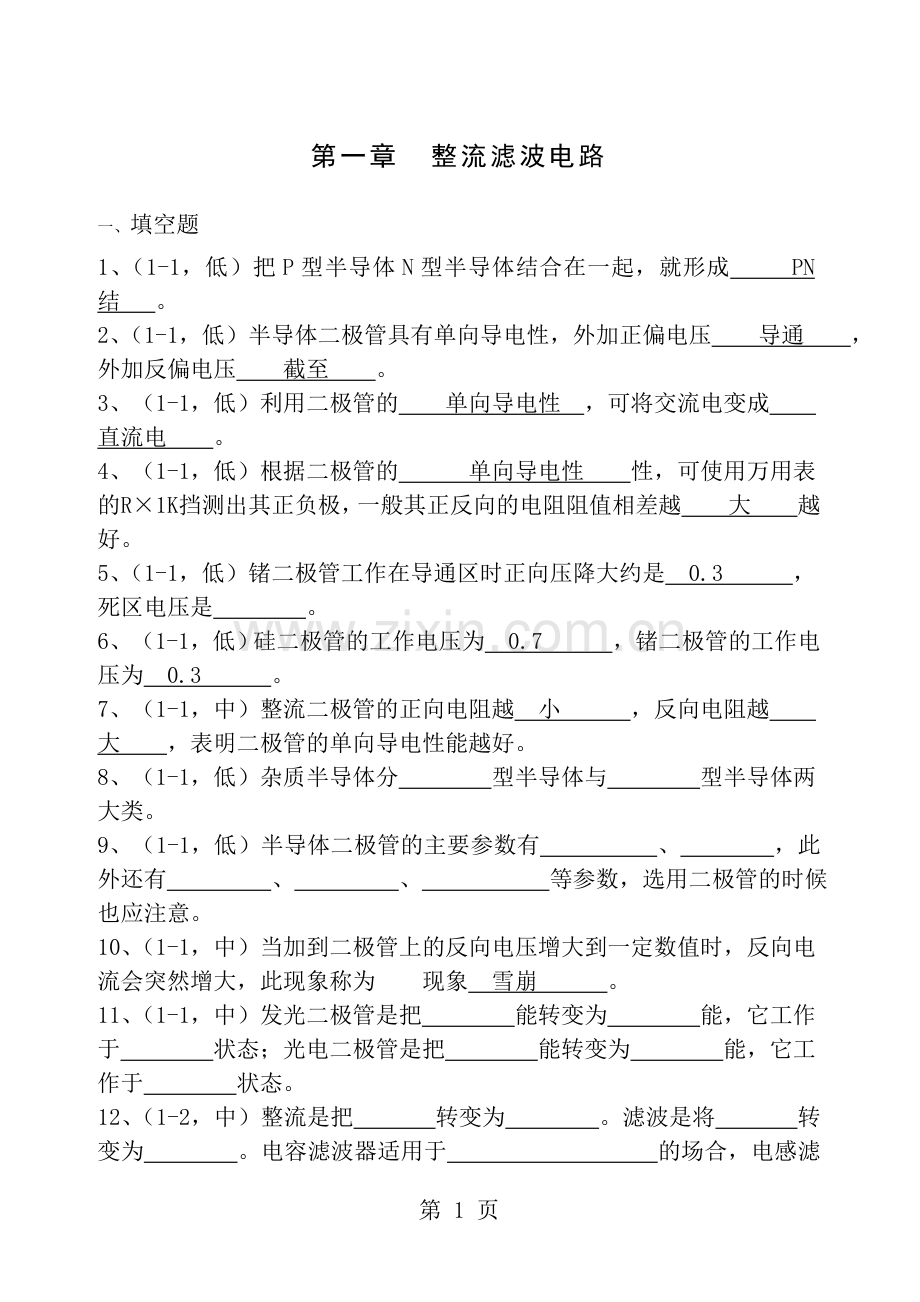

第一章 整流滤波电路
一、 填空题
1、（1-1，低）把P型半导体N型半导体结合在一起，就形成 PN结 。
2、（1-1，低）半导体二极管具有单向导电性，外加正偏电压 导通 ，外加反偏电压 截至 。
3、（1-1，低）利用二极管的　　单向导电性　，可将交流电变成　　直流电　　。
4、（1-1，低）根据二极管的　　　单向导电性　　性，可使用万用表的R×1K挡测出其正负极，一般其正反向的电阻阻值相差越　　大　　越好。
5、（1-1，低）锗二极管工作在导通区时正向压降大约是　0.3　　　，死区电压是　　　　。
6、（1-1，低）硅二极管的工作电压为　0.7　　　，锗二极管的工作电压为　0.3　　　。
7、（1-1，中）整流二极管的正向电阻越　小　　　，反向电阻越　　大　　，表明二极管的单向导电性能越好。
8、（1-1，低）杂质半导体分 型半导体与 型半导体两大类。
9、（1-1，低）半导体二极管的主要参数有 、 ，此外还有 、 、 等参数，选用二极管的时候也应注意。
10、（1-1，中）当加到二极管上的反向电压增大到一定数值时，反向电流会突然增大，此现象称为 现象 雪崩 。
11、（1-1，中）发光二极管是把 能转变为 能，它工作于 状态；光电二极管是把 能转变为 能，它工作于 状态。
12、（1-2，中）整流是把 转变为 。滤波是将 转变为 。电容滤波器适用于 的场合，电感滤波器适用于 的场合。

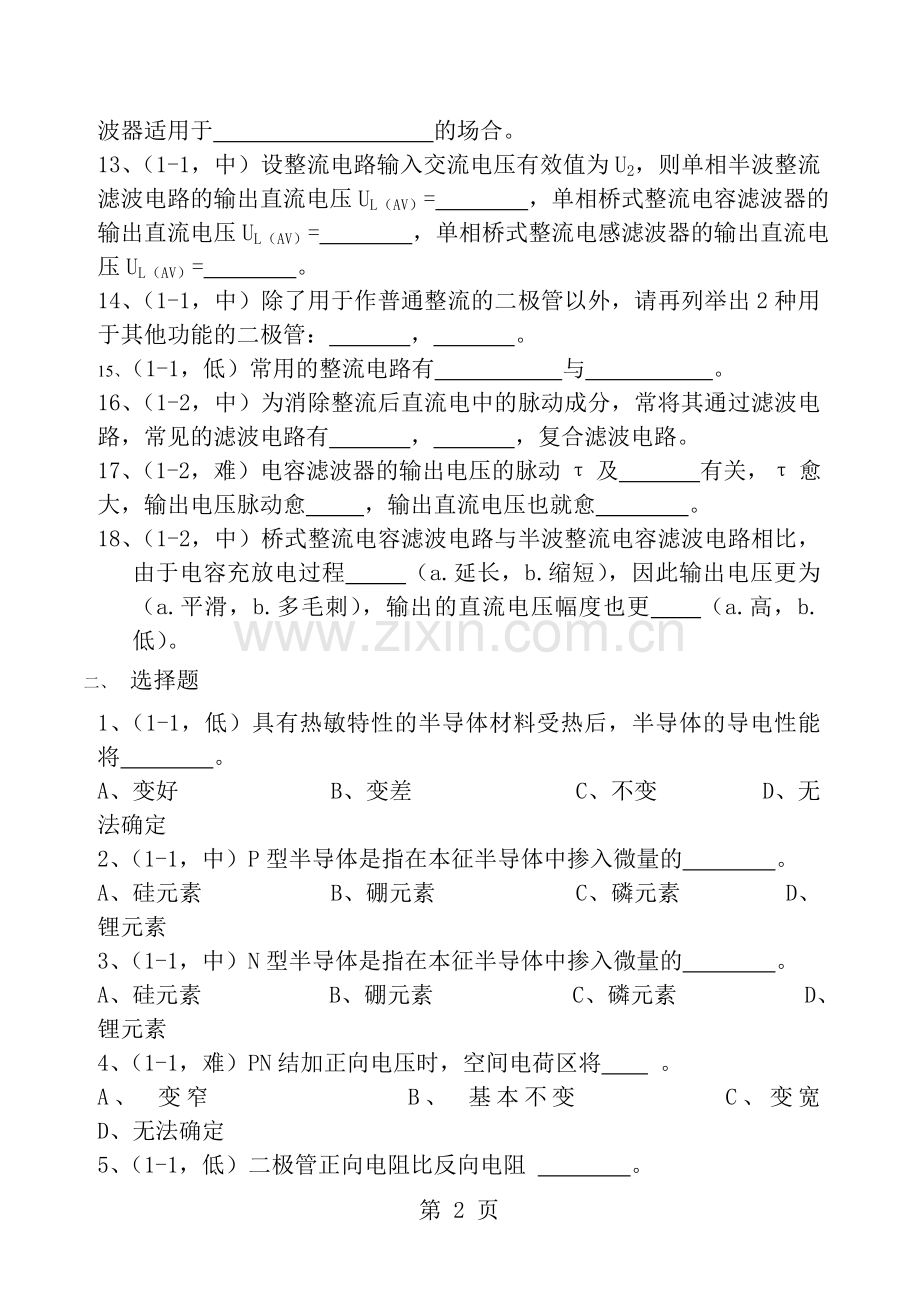

13、（1-1，中）设整流电路输入交流电压有效值为U2，则单相半波整流滤波电路的输出直流电压UL（AV）= ，单相桥式整流电容滤波器的输出直流电压UL（AV）= ，单相桥式整流电感滤波器的输出直流电压UL（AV）= 。
14、（1-1，中）除了用于作普通整流的二极管以外，请再列举出2种用于其他功能的二极管： ， 。
15、 （1-1，低）常用的整流电路有 与 。
16、（1-2，中）为消除整流后直流电中的脉动成分，常将其通过滤波电路，常见的滤波电路有 ， ，复合滤波电路。
17、（1-2，难）电容滤波器的输出电压的脉动τ及 有关，τ愈大，输出电压脉动愈 ，输出直流电压也就愈 。
18、（1-2，中）桥式整流电容滤波电路与半波整流电容滤波电路相比，由于电容充放电过程 （a.延长，b.缩短），因此输出电压更为 （a.平滑，b.多毛刺），输出的直流电压幅度也更 （a.高，b.低）。
二、 选择题
1、（1-1，低）具有热敏特性的半导体材料受热后，半导体的导电性能将 。
A、变好 B、变差 C、不变 D、无法确定
2、（1-1，中）P型半导体是指在本征半导体中掺入微量的 。
A、硅元素 B、硼元素 C、磷元素 D、锂元素
3、（1-1，中）N型半导体是指在本征半导体中掺入微量的 。
A、硅元素 B、硼元素 C、磷元素 D、锂元素
4、（1-1，难）PN结加正向电压时，空间电荷区将 。
A、 变窄 B、 基本不变 C、变宽 D、无法确定
5、（1-1，低）二极管正向电阻比反向电阻 。
A、大 B、小 C、一样大 D、无法确定
6、（1-1，中）二极管的导通条件 。
A、uD>0 B、uD>死区电压　　　　　　　　　C、　uD>击穿电压 D、以上都不对
7、（1-1，中）晶体二极管内阻是 。
A、常数 B、不是常数 C、不一定 D、没有电阻
8、（1-1，中）电路如图所示，输出电压UO应为 。
A、0.7V B、3.7V C、10V D、0.3V
9、（1-1，中）把一个二极管直接同一个电动势为1.5V，内阻为零的电池正向连接，该二极管 。A、击穿 B、电流为零 C、电流正常 D、电流过大使管子烧坏
10、（1-1，中）下面列出的几条曲线中，哪条表示的理想二极管的伏安特性曲线 。
A B C D
11、（1-1，低）二极管的反向饱与电流在室温20oC时是5 μA，温度每升高10oC，其反向饱与电流值增大一倍，当温度为30 oC时，反向饱与电流值为 。
A、5 μA B、10 μA C、20 μA D、30 μA
12、（1-1，中）将交流电压Ui经单相半波整流电路转换为直流电压Uo的关系是 。
A、Uo=Ui B、Uo=0.45Ui C、Uo=0.5Ui D、Uo=Ui
13、（1-1，中）三极管三个极的对地电位分别是-6 V、-3 V、-3.2 V，则该管是 。
A、PNP硅管 B、NPN锗管 C、NPN硅管 D、PNP锗管
14、（1-1，中）NPN型三极管，三个电极的电位分别有VC=3.3 V，VE=3 V，VB=3.7 V，则该管工作在 。
A、饱与区 B、截止区 C、放大区 D、击穿区
15、（1-1，中）用万用表欧姆挡测量小功率晶体二极管性能好坏时，应把欧姆挡拨到 。
A、R×100Ω或R×1KΩ B、R×1Ω C、R×10Ω D、R×100Ω
16、（1-1，中）当环境温度升高时，二极管的反向电流将 。
A、减少 B、增大 C、不变 D、缓慢减少
17、（1-1，中）如图所示，设二极管为理想状态，则电压VAB为 。
A、3V B、6V C、-3V D、-6V
18、（1-1，难）如图所示的电路中，理想二极管D1、D2的工作状态为 。
A、D1、D2均导通 B、D1截止，D2导通
C、D1、D2均截止 D、D1导通，D2截止
19、（1-1，中）二极管从反向到正向导通所需时间t1，从正向导通到反向截止所需要的时间t2,则t1与t2的关系是
A、相等 B、t1远大于t2
C、t1远小于t2 D、t1略小于t2
20、（1-1，中）将交流220V经单相半波整流电路转换为直流电压的值为 。
A、110V B、0.45×220V C、×220V D、220V
21、（1-1，中）问以下哪种情况中，二极管会导通 。
A、 B、
C、 D、
22、（1-1，难）用万用表测量小功率二极管极性时，应选用 。
A、直流电压挡量程5V B、直流电流挡量程100mA
C、交流电压挡量程10V D、电阻挡量程R×100
23、（1-1，中）当万用表不同欧姆挡去测量二极管正反向电阻时，获得的结果差异较大，这是因为 。
A、该管已坏 B、万用表各挡有差异
C、二极管的电阻可变 D、二极管的伏安特性是非线性
24、（1-1，难）二极管在反向截止区的反向电流 。
A、随反向电压升高而升高 B、随反向电压升高而急剧升高
C、基本保持不变 D、随反向电压升高而减少
25、（1-1，中）某晶体二极管的正、反向电阻都很小或为零时，则该二极管 。
A、正常 B、已被击穿
C、内部短路 D、内部开路
26、（1-1，难）已知输入正弦波Ui，欲获取图示输出波形Uo，应选取的合适电路是 。
A、B、
C、D
27、（1-1，难）两只相同的灯泡L1、L2接在如图所示的电路中，则 。
A、L1比L2亮 B、L2比L1亮 C、L1、L2一样亮 D、以上答案都不对
28、（1-1，难）若PN结两侧的杂质浓度高，则形成的PN结 。
A、反向漏电流小，反向击穿电压低 B、反向漏电流小，反向击穿电压高
C、反向漏电流大，反向击穿电压高 D、反向漏电流大，反向击穿电压低
29、（1-1，低）在 单 相 半 波 整 流 电 路 中， 所 用 整 流 二 极 管 的 数 量 是 。
A、四 只 B、三只 C、二 只 D、一 只
30、（1-1，难）在 整 流 电 路 中 ， 设 整 流 电 流 平 均 值 为， 则 流 过 每 只 二 极 管 的 电 流 平 均 值 的 电 路 是 。
A、单 相 桥 式 整 流 电 路 B、单 相 半 波 整 流 电 路
C、单 相 全 波 整 流 电 路 D、以上都不行
31、（1-1，难）设 整 流 变 压 器 副 边 电 压，欲 使 负 载 上 得 到 图 示 整 流 电 压 的 波 形， 则 需 要 采 用 的 整 流 电 路 是 。
A、 单 相 桥 式 整 流 电 路 B、 单 相 全 波 整 流 电 路
C、 单 相 半 波 整 流 电 路 D、以上都不行
32、（1-2，难）整 流 滤 波 电 路 如 图 所 示， 负 载 电 阻 不 变， 电 容 C 愈 大， 则 输 出 电 压 平 均 值应 。
A、不 变 B、愈 大 C、愈 小 D、无法确定
33、（1-2，难）单 相 半 波 整 流 、 电 容 滤 波 电 路 中， 设 变 压 器 副 边 电 压 有 效 值 为， 则 整 流 二 极 管 承 受 的 最 高 反 向 电 压 为 。
A、 B、 C、 D、2
三、 判断题
1、（1-1，低）二极管的内部结构实质就是一个PN结。（ ）
2、（1-1，低）在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。（ ）
3、（1-1，中）因为N型半导体的多子是自由电子，所以它带负电。（ ）
4、（1-1，中）PN结在无光照、无外加电压时，结电流为零。（ ）
5、（1-1，低）硅二极管的热稳定性比锗二极管好。（ ）
6、（1-1，低）普通二极管正向使用也有稳压作用。（ ）
7、（1-1，低）P型半导体带正电，N型半导体带负电。（ ）
8、（1-1，中）二极管反向漏电流越小，表明二极管单向导电性越好。（ ）
9、（1-1，低）二极管仅能通过直流，不能通过交流。（ ）
10、（1-1，中）对于实际的晶体二极管，当加上正向电压时它立即导通，当加上反向电压时，它立即截止。（ ）
11、（1-1，中）用数字万用表识别晶体二极管的极性时，若测的是晶体管的正向电阻，那么及标有“+”号的表笔相连接的是二极管正极，另一端是负极。（ ）
12、（1-2，低）任何电子电路都需要直流电源供电，因此需要直流稳压电源（ ）
13、（1-2，中）电容滤波效果是由电容器容抗大小决定的（ ）
14、（1-2，中）电容滤波器广泛运用于负载电流小且变化量不大的场合（ ）
四、 简答
1、（1-1，低）什么是PN结？PN结有什么特性？
2、（1-1，低）欲使二极管具有良好的单向导电性，管子的正向电阻与反向电阻分别为大一些好，还是小一些好？
3、（1-1，中）为什么说二极管是一种非线形元件？什么是二极管的伏安特性？它的伏安特性曲线是如何绘制的？
4、（1-1，低）什么是二极管的死区电压？硅管与锗管的死区电压值约为多少？
5、（1-1，低）为什么二极管可以当着一个开关来使用？
6、（1-1，中）选用二极管时候主要考虑哪些参数？这些参数的含义是什么？
7、（1-2，中）什么叫整流？什么叫滤波？其各自组成的基本原理是什么？
五、 计算题
1、（1-1，低）电路如图1.1所示，试确定二极管是正偏还是反偏。设二极管正偏时的正向压降为0.7V，估算UA、UB、UC、UD、UAB、UCD。
2、（1-1，低）电 路 如 图 所 示 ， 试 分 析 当 时， 哪 些 二 极 管 导 通？ 时， 哪 些 二 极 管 导 通？（ 写 出 分 析 过 程 并 设 二 极 管 正 向 压 降 为）。
3、（1-1，低）根据图(b)中给出的UA、UB，分析图(a)所示电路中二极管的工作状态，求Uo的值，并将结果添入图(b)中。设二极管正向压降为0.7V。
4、（1-1，低）计算下图所示电路的电位UY（设D为理想二极管）。
（1）UA＝UB＝0时；
（2）UA＝E，UB＝0时；
（3）UA＝UB＝E时。
5、（1-1，中）在下图所示电路中，设D为理想二极管，已知输入电压ui的波形。试画出输出电压uo的波形图。
6、 （1-1，中）如图所示电路中，设E=5V、υi=10sinωt，二极管的正向压降可忽略不计，试画出输出电压υo的波形，并在波形上标出幅值。
7、（1-1，中）写出图T1.3所示各电路的输出电压值，设二极管导通电压UD＝0.7V。
8、（1-1，难）如图所示电路中，υi=10sinωtV，二极管是理想的，试画出输出电压υo的波形。
9、（1-1，低）如图所示电路中，设E=5V、υi=10sinωt，二极管的正向压降可忽略不计，试画出输出电压υo的波形，并在波形上标出幅值。
10、（1-1，中）请根据输入信号画出电路的输出波形。
11、（1-2，中） 为了安全，机床上常用36V直流电压供电的白炽灯作为照明光源，假设变压器输出侧采用半波整流电路,那么变压器输出侧电压值为多少？
12、（1-2，难）整 流 滤 波 电 路 如 图 所 示，二 极 管 是 理 想 元 件，电 容 ，负 载 电 阻， 开 关 闭 合、断 开 时，直 流 电 压 表 的 读 数 为，求：
(1) 开 关 闭 合、断 开时， 直 流 电 流 表 的 读 数 ;
(2) 开 关 断 开、闭 合 时， 直 流 电 流 表 的 读 数 ;
(3) 开 关 、均 闭 合 时， 直 流 电 流 表的 读 数。 (设 电 流 表 内 阻 为 零， 电 压 表 内 阻 为 无 穷 大 )。
六、 实践题
1、（1-1，低）如何用万用表的欧姆档来区分一只二极管的阴、阳两极？（提示：模拟万用表的黑表笔接表内直流电源的正极，红表笔接负极）
2、（1-1，中）有人用万用表测二极管的反向电阻时，为了使表笔与管脚接触良好，用两只手捏紧被测二极管脚及表笔接触处，测量结果发现二极管的反向阻值比较小，认为二极管的性能不好，但二极管在电路中工作正常，试问这是什么原因？
3、（1-1，低）能否用1.5V的干电池，以正向接法直接加至二极管的两端？估计会出现什么问题？你认为应该怎样解决？
4、（1-1，中）在用万用表R×10，R×100，R×1000三个欧姆档测量某个二极管的正向电阻时，共测得三个数值：4kΩ,85Ω,680Ω。试判断它们各是哪一档测出的。
第一章 整流滤波电路
一、填空题
1、PN结
2、导通，截止
3、单向导电性，直流电
4、单向导电，大
5、0.2V，0.1V
6、0.7V，0.3V
7、小，大
8、N，P
9、最大平均整流电流，最高反向工作电压，反向电流，正向压降，工作频率
10、反向击穿
11、电，光，正向偏置，光，电，反向偏置
12、交流电，脉动的直流电，脉动的直流电，平滑的直流电，负载电流较小且变化不大，负载电流较大
13、0.45 U2，1.2U2，0.9 U2
14、稳压二极管，发光二极管
15、 半波整流电路，桥式整流电路/全波整流电路
16、电容滤波电路，电感滤波电路
17、电容器放电快慢，小，平滑
18、b，a，a
二、选择题
第 17 页
1、A
2、B
3、C
4、Ａ
5、B
6、B
7、B
8、A
9、D
10、B
11、B
12、B
13、D
14、A
15、A
16、B
17、B
18、D
19、C
20、B
21、A
22、D
23、D
24、C
25、B
26、A
27、B
28、A
29、D
30、B
31、C
32、B
33、B
三、判断题
1、对
2、对
3、错
4、对
5、对
6、对
7、错
8、对
9、错
10、错
11、对
12、对
13、错
14、对
四、简答
1、（1-1，低）什么是PN结？PN结有什么特性？
答：PN结是P型半导体与N型半导体交界面附近的一个特殊区域。它的最大的特性是单向导电性，正偏时导通，反偏时截止。
2、（1-1，低）欲使二极管具有良好的单向导电性，管子的正向电阻与反向电阻分别为大一些好，还是小一些好？
答：应使管子的正向电阻小一点，反向电阻大一点。
3、（1-1，中）为什么说二极管是一种非线形元件？什么是二极管的伏安特性？它的伏安特性曲线是如何绘制的？
答：因为当二极管两端有电压加载时，通过二极管的电流及加在二极管两端的电压不是线形关系。此时二极管两端电压及通过它的电流的关系即二极管的伏安特性。以电压为横坐标，以电流为纵坐标绘制出的曲线即为它的伏安特性曲线。
4、（1-1，低）什么是二极管的死区电压？硅管与锗管的死区电压值约为多少？
答：当二极管两端加所加的正向电压较小时，二极管不能导通，这段电压称为死区电压。硅管的死区电压值约为0.5V，锗管的死区电压值约为0.1V。
5、（1-1，低）为什么二极管可以当着一个开关来使用？
答：根据二极管的单向导电性：外加正偏电压时导通，外加反偏电压时截止，可以以此来发挥开关的闭与、断开作用。
6、（1-1，中）选用二极管时候主要考虑哪些参数？这些参数的含义是什么？
答：选用二极管时主要考虑最大平均整流电流IF与最高反向工作电压URM两个参数，是指二极管允许长期通过的最大正向平均电流；是保证二极管不被击穿的最高反向电压。
7、（1-2，中）什么叫整流？什么叫滤波？其各自组成的基本原理是什么？
答：整流就是把交流电转变为直流电的过程，利用二极管的单向导电性可组成整流电路；滤波就是把脉动的直流电转变成平滑的直流电的过程，利用电容器与电感器等储能元件可组成滤波电路。
五、计算题
1、（1-1，低）电路如图1.1所示，试确定二极管是正偏还是反偏。设二极管正偏时的正向压降为0.7V，估算UA、UB、UC、UD、UAB、UCD。
解：图（a）中，二极管两端加上的电压为反偏电压，二极管处于截止状态，电路在二极管处类似断开。
故：UA =10V，UB=0V，UAB=10V。
图（b）中，二极管两端加上的电压为正偏电压，二极管处于导通状态，两端压降为0.7V
故：两电阻串联分压R两端电压为（10—0.7）V÷3=3.1V，UC=10V—3.1V=6.9V，
UD=6.9V—0.7V=6.2V、UCD=0.7V
2、（1-1，低）电 路 如 图 所 示 ， 试 分 析 当 时， 哪 些 二 极 管 导 通？ 时， 哪 些 二 极 管 导 通？（ 写 出 分 析 过 程 并 设 二 极 管 正 向 压 降 为）。
解：当 时，D2、D3、D4导通，D1截止,Va=2.1V。
当UI=0V 时，D1导通，D1截止,Va=0.7V。
3、（1-1，低）根据图(b)中给出的UA、UB，分析图(a)所示电路中二极管的工作状态，求Uo的值，并将结果添入图(b)中。设二极管正向压降为0.7V。
解：当UA=UB时，两个二极管同时导通并钳位。若UA=UB=0时，Uo=0.7V；若UA=UB=3V时，Uo=3.7V。
当UA≠UB时，例如UA=0V，UB=3V，因UA端电位比UB端低，所以D1优先导通并钳位，使Uo=0.7V，此时D2因反偏而截止。同理，当UA=3V，UB=0V时，D2优先导通并钳位，Uo=0.7V，此时D1反偏而截止。
4、（1-1，低）计算下图所示电路的电位UY（设D为理想二极管）。
（1）UA＝UB＝0时；
（2）UA＝E，UB＝0时；
（3）UA＝UB＝E时。
解：当A、B两点的电位同时为0时，DA与DB两个二极管的阳极与阴极（UY）两端电位同时为0，因此均不能导通；当UA＝E，UB＝0时，DA的阳极电位为E，阴极电位为0（接地），根据二极管的导通条件，DA此时承受正压而导通，一旦DA导通，则UY＞0，从而使DB承受反压（UB＝0）而截止；当UA＝UB＝E时，即DA与DB的阳极电位为大小相同的高电位，所以两管同时导通，两个1kΩ的电阻为并联关系。本题解答如下：
（1） 由于UA＝UB＝0，DA与DB均处于截止状态，所以UY＝0；
（2） 由UA＝E，UB＝0可知，DA导通，DB截止，所以UY＝＝E；
（3）由于UA＝UB＝E，DA与DB同时导通，因此UY＝＝E。
5、（1-1，中）在下图所示电路中，设D为理想二极管，已知输入电压ui的波形。试画出输出电压uo的波形图。
解：此题的考查点为二极管的伏安特性以及电路的基本知识。
首先从（b）图可以看出，当二极管D导通时，电阻为零，所以uo＝ui；当D截止时，电阻为无穷大，相当于断路，因此uo＝5V，即是说，只要判断出D导通及否，就可以判断出输出电压的波形。要判断D是否导通，可以以接地为参考点（电位零点），判断出D两端电位的高低，从而得知是否导通。
uo及ui的波形对比如右图所示：
6、 （1-1，中）如图所示电路中，设E=5V、υi=10sinωt，二极管的正向压降可忽略不计，试画出输出电压υo的波形，并在波形上标出幅值。
解：
7、（1-1，中）写出图T1.3所示各电路的输出电压值，设二极管导通电压UD＝0.7V。
解：UO1≈1.3V，UO2＝0，UO3≈－1.3V，UO4≈2V，UO5≈1.3V，UO6≈－2V。
8、（1-1，难）如图所示电路中，υi=10sinωtV，二极管是理想的，试画出输出电压υo的波形。
解：
9、（1-1，低）如图所示电路中，设E=5V、υi=10sinωt，二极管的正向压降可忽略不计，试画出输出电压υo的波形，并在波形上标出幅值。
解：
10、（1-1，中）请根据输入信号画出电路的输出波形。
解：
11、（1-2，中） 为了安全，机床上常用36V直流电压供电的白炽灯作为照明光源，假设变压器输出侧采用半波整流电路,那么变压器输出侧电压值为多少？
解：根据半波整流电路公式：Uo=0.45Ui，得：
Ui=Uo/0.45=36V/0.45=80V
12、（1-2，难）整 流 滤 波 电 路 如 图 所 示，二 极 管 是 理 想 元 件，电 容 ，负 载 电 阻， 开 关 闭 合、断 开 时，直 流 电 压 表 的 读 数 为，求：
(1) 开 关 闭 合、断 开时， 直 流 电 流 表 的 读 数 ;
(2) 开 关 断 开、闭 合 时， 直 流 电 流 表 的 读 数 ;
(3) 开 关 、均 闭 合 时， 直 流 电 流 表的 读 数。 (设 电 流 表 内 阻 为 零， 电 压 表 内 阻 为 无 穷 大 )。
解：(1) 开 关 闭 合、断 开 时 : 的 读 数 为 零。
(2) 开 关 断 开、闭合 时，
的 读 数 为 ，
(3)开 关 、均 闭 合 时，
的 读 数 为 。
六、实践题
1、（1-1，低）如何用万用表的欧姆档来区分一只二极管的阴、阳两极？（提示：模拟万用表的黑表笔接表内直流电源的正极，红表笔接负极）
分析：用万用表的红、黑表笔分别接二极管的两端，记录下此时的测量值；然后交换两表笔再测，记录下测量值，进行比较。测得值较小时黑表笔接的是阳极，红表笔接的是阴极。
2、（1-1，中）有人用万用表测二极管的反向电阻时，为了使表笔与管脚接触良好，用两只手捏紧被测二极管脚及表笔接触处，测量结果发现二极管的反向阻值比较小，认为二极管的性能不好，但二极管在电路中工作正常，试问这是什么原因？
分析：这是因为用手捏住表笔及管脚接触处后，万用表测量的就是人体两手间电阻及二极管自身电阻并联后的阻值，这一阻值要比二极管真实阻值小得多。
3、（1-1，低）能否用1.5V的干电池，以正向接法直接加至二极管的两端？估计会出现什么问题？你认为应该怎样解决？
分析：不可以用1.5V干电池以正向接法加至二极管的两端。可能的结果是电流过大而烧坏二极管，应该串联一个限流电阻。
4、（1-1，中）在用万用表R×10，R×100，R×1000三个欧姆档测量某个二极管的正向电阻时，共测得三个数值：4kΩ,85Ω,680Ω。试判断它们各是哪一档测出的。
分析：万用表在不同量程档测量电阻时，等效电路为含不同内阻的电压源，R×10内阻低，R×100稍大，R×1000最大。由于二极管的正向电阻非常小，所以测量时不能忽略万用表内阻的影响。故R×10测出的数值应为85Ω，R×100测出的数值为680Ω，R×1000测出的数值为4kΩ。
